Besiktningsrapport
9.5
Installation genom
Takkraft
Datum
16 februari 2026
Ort
Åkersberga, Stockholms län
Fastsäkring av produkt
Skenornas infästning
Bakomliggande material
96% godkända
4% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
MAFI: Concrete Tile Bracket Läktfästen
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Undercentral
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Ej tillgängligt vid besiktning
1/3
Avtal
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
17/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
2/19
Förbindelse av kontakter
Kontaktdon
Tak 1: MAFI: Concrete Tile Bracket Läktfästen
Anmärkningar
1/21

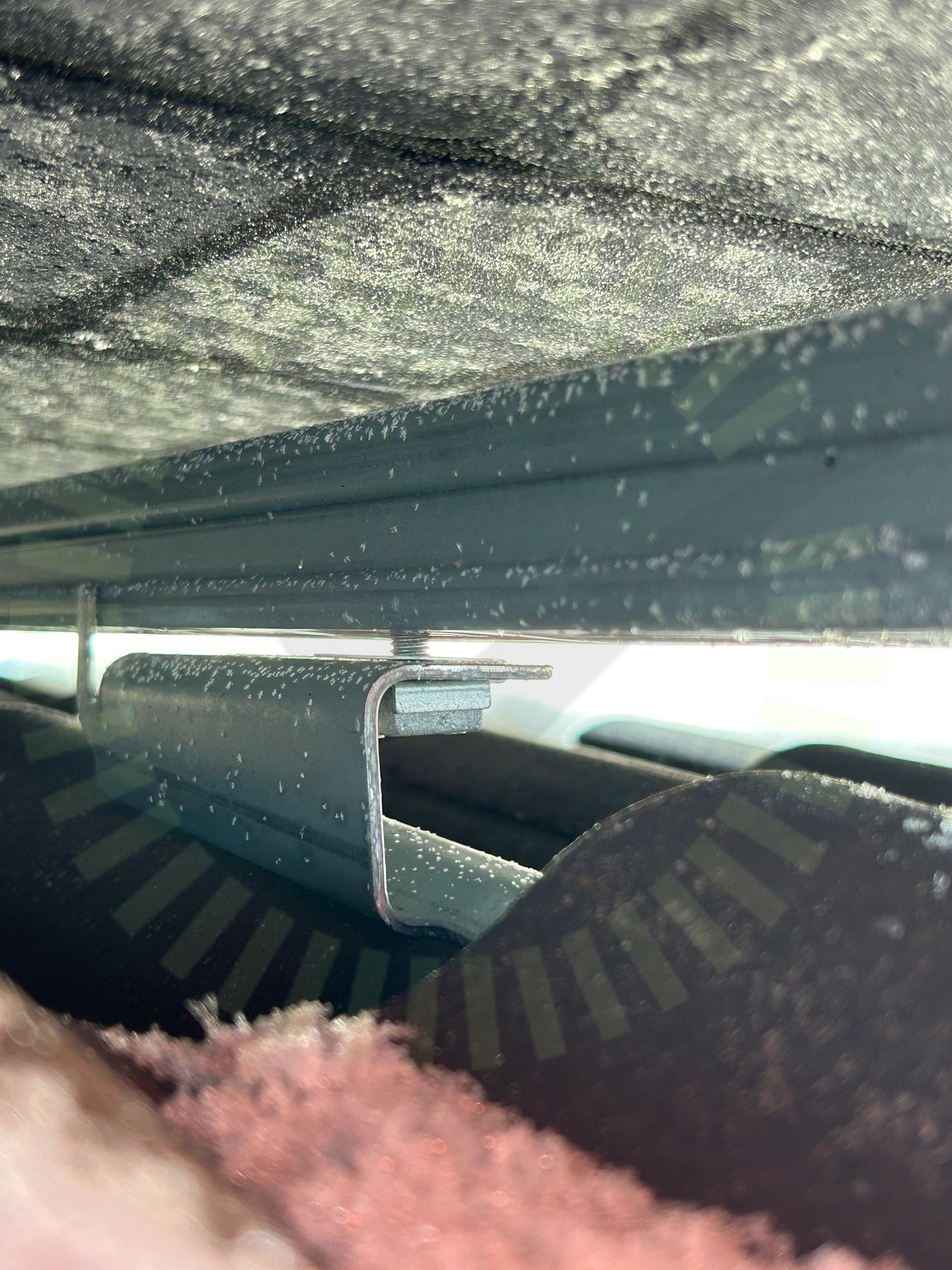

5.1 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. Bult ej åtdragen.
MAFI Solar Montagehandbok 2024 Rev H, Sida 7
Godkända kontrollpunkter
20/21
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Läktinfästning
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Typ av takpanna
Underbyggnad
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/35
8.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint. Förekommer både i mätarskåp och i kapsling ovanför växelriktare.
SS 436 40 00 (134.1.4)

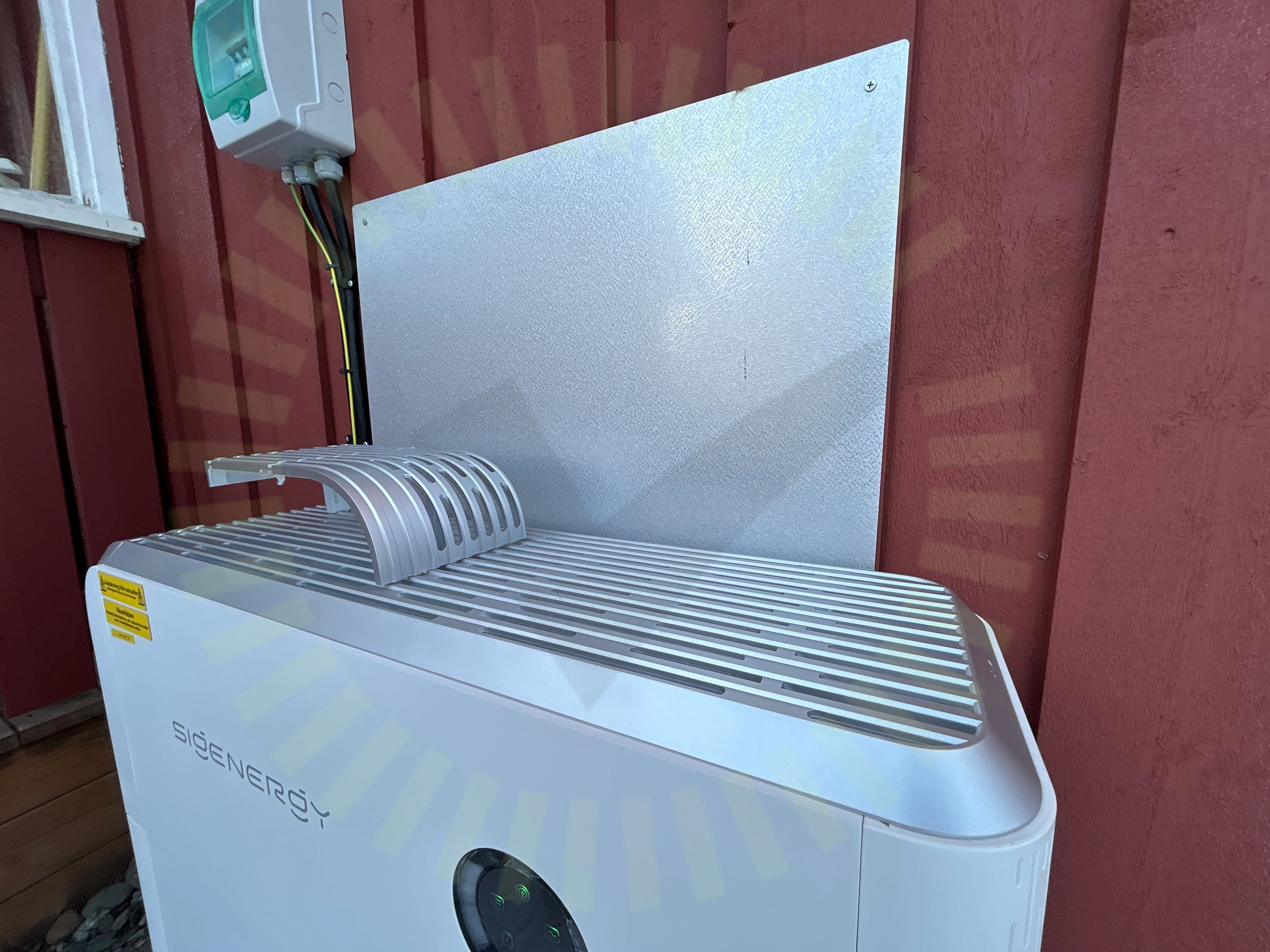

8.2 Bakomliggande material
Inte godkänd
Bakomliggande skiva täcker inte hela produkten.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 10
8.3 Fastsäkring av produkt
Inte godkänd
Vägginfästning är inte utförd enligt tillverkarens anvisningar. Saknas på ena sidan.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14
Godkända kontrollpunkter
32/35
AC Kablage förläggning
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
