Besiktningsrapport

8.8

Installation av

Delidel

Datum

8 november 2023

Ort

Torslanda, Västra Götalands län

Skenornas infästning

Underliggande takpanna

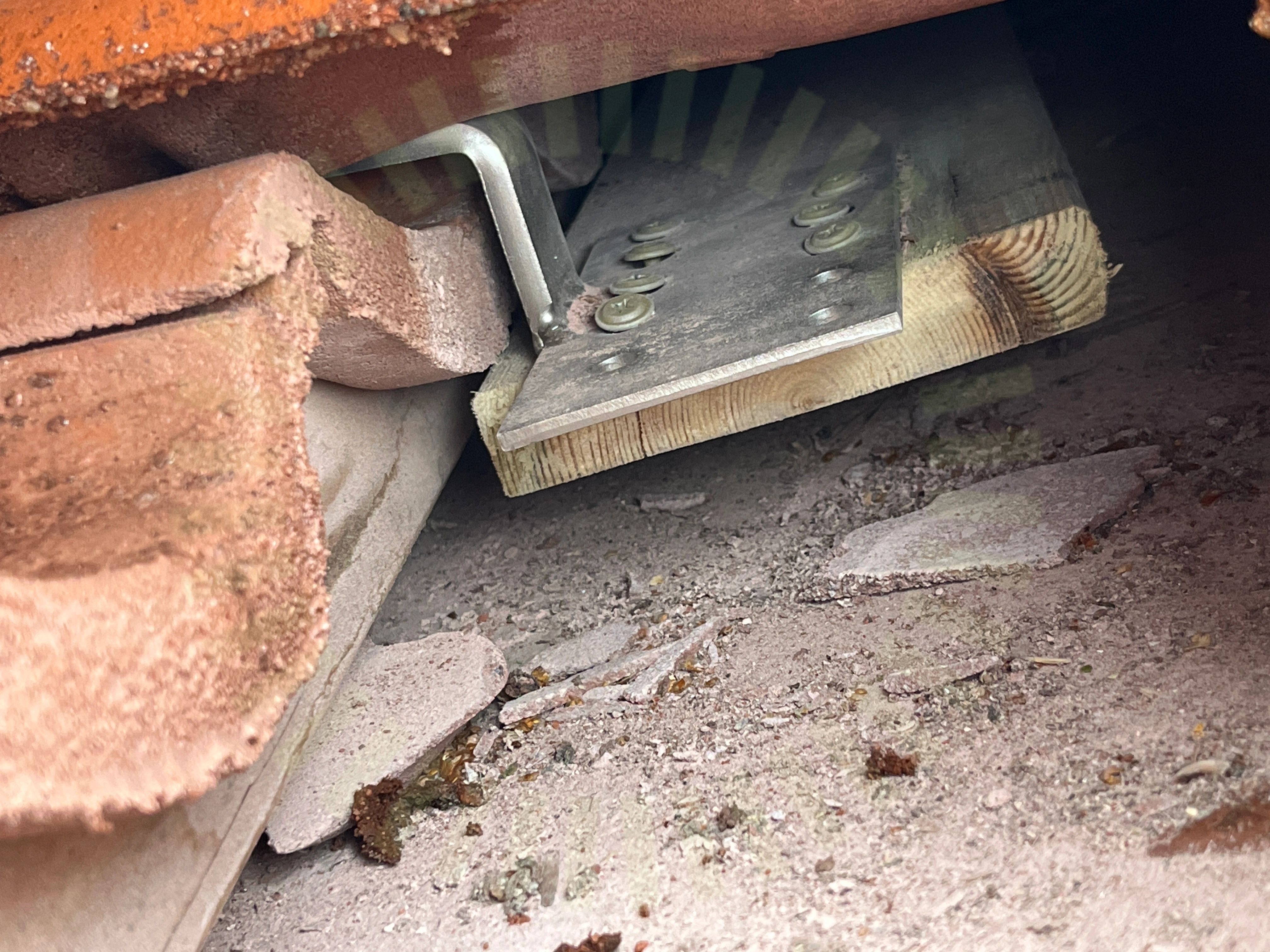

+ 9

82% godkända

18% ej godkända

Om installationen

Paneler

JA Solar: JAM54S31 (395-420) MR

Montagesystem

IBC: TopFix 200 (Betongkrok)

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Tillbehör

CHINT: DTSU666

Installerad av Delidel som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Säkerhetsbrytare AC (7)Tak 1, IBC: TopFix 200 (Betongkrok) (28)Tak 1, JA Solar: JAM54S31 (395-420) MR (17)Varselmärkning (5)Växelriktare (42)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

2/8

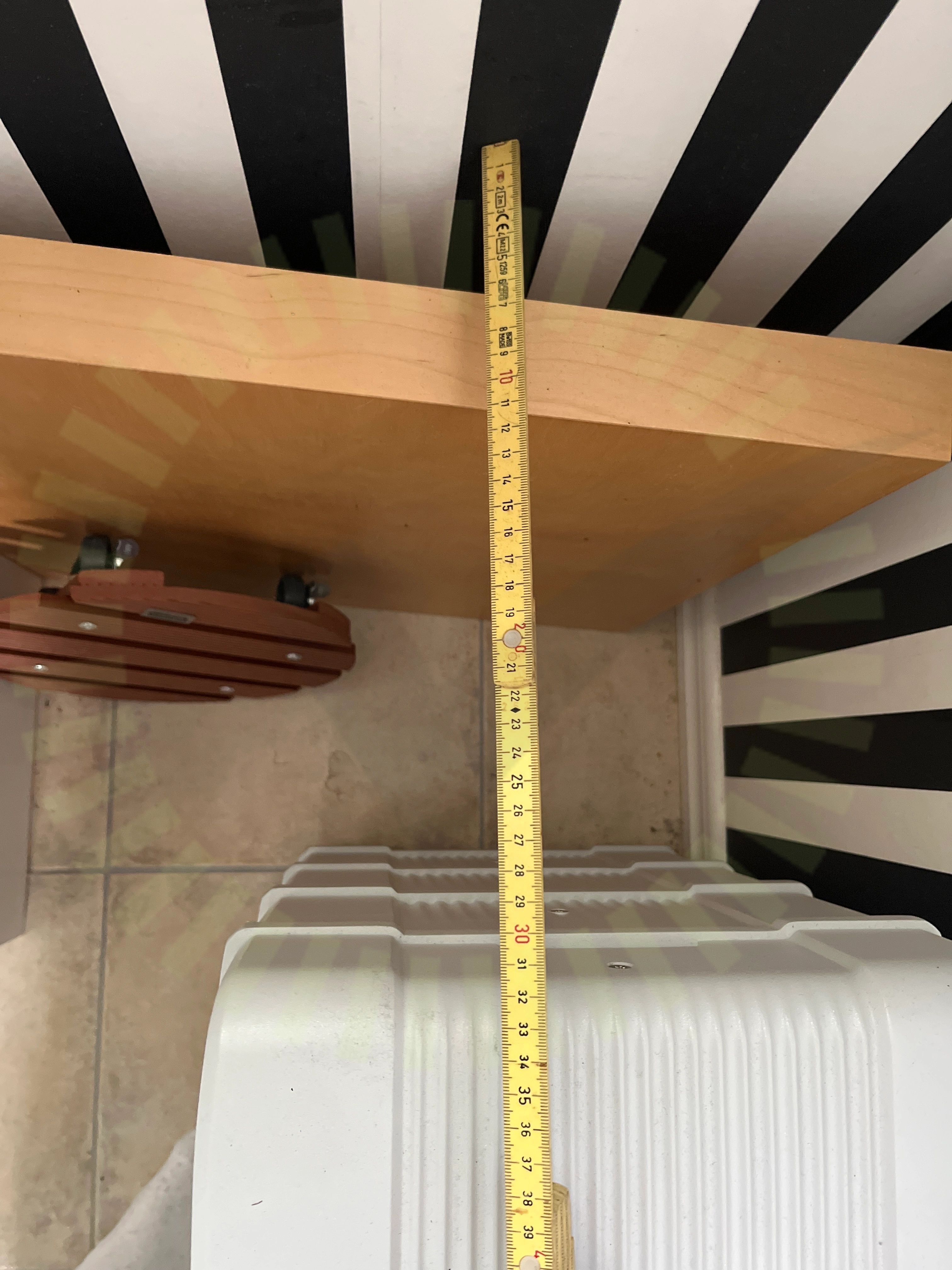

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

2.2 PE

Inte godkänd

Växelriktarens chassi är inte jordad och därför blir inte batteriet jordat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 2.

Godkända kontrollpunkter

6/8

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, IBC: TopFix 200 (Betongkrok)

Anmärkningar

8/23

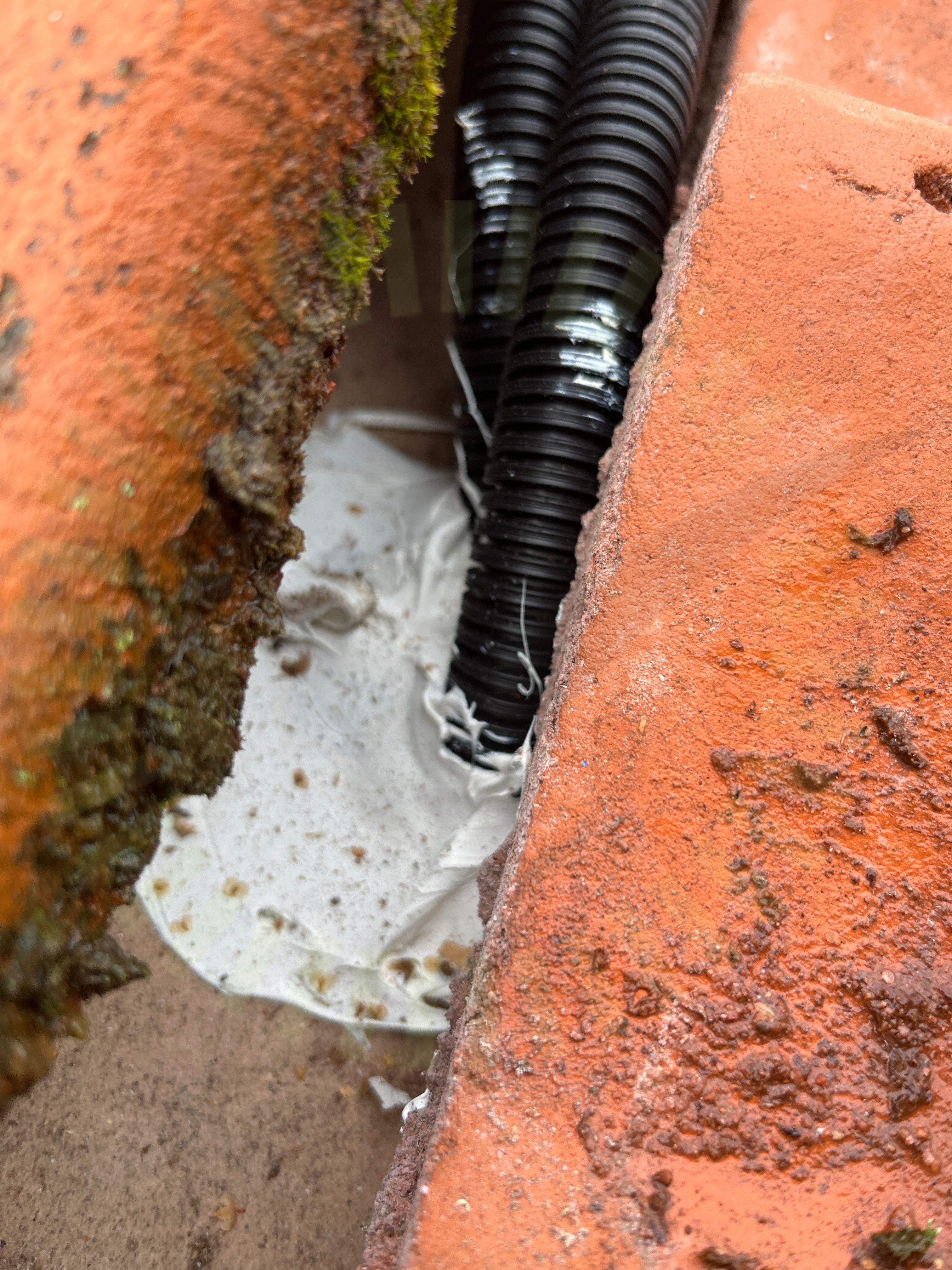

4.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

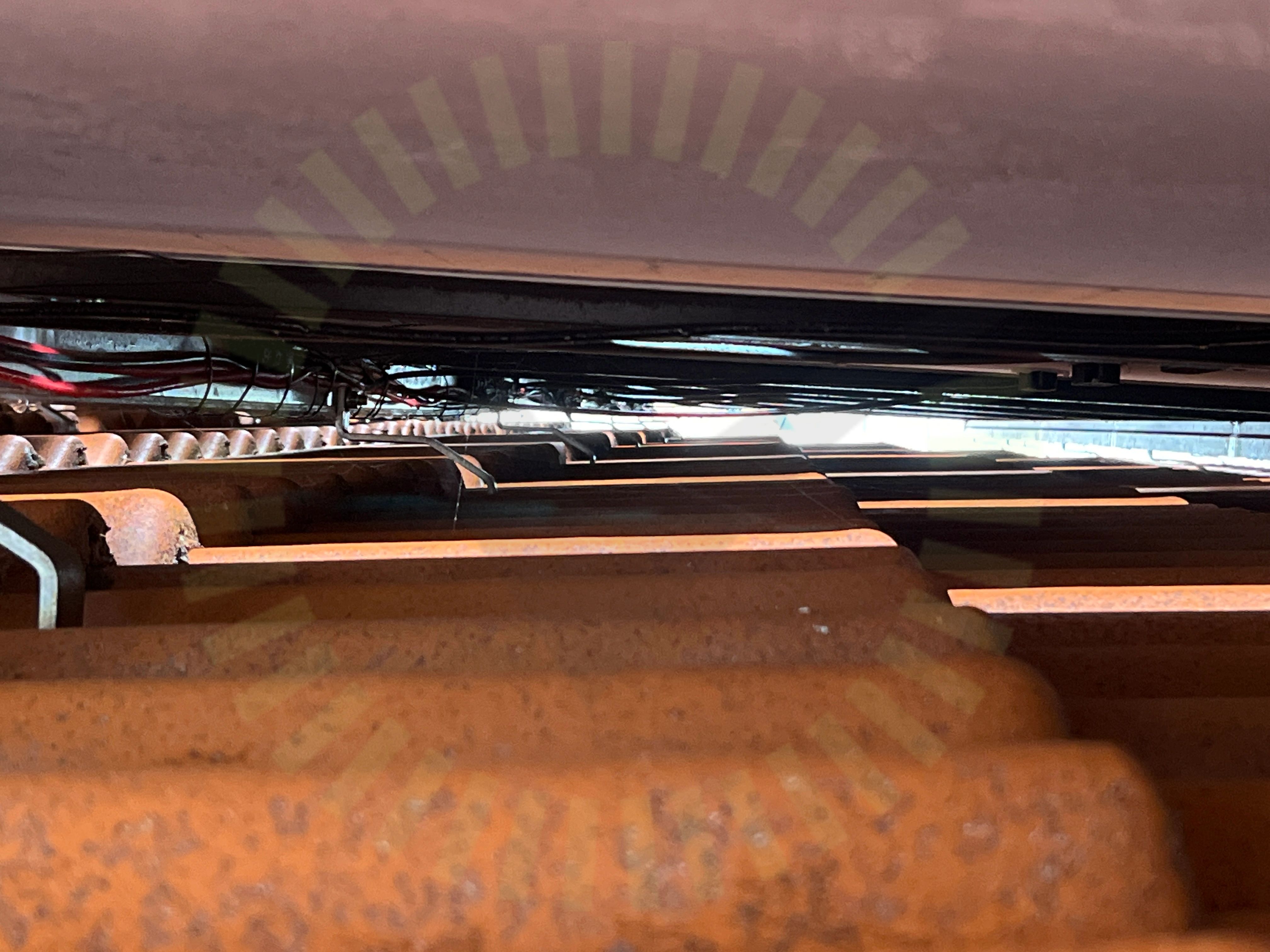

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

4.3 Råspontsinfästning

Inte godkänd

Infästningen utanför takstolen är inte utförd korrekt.

Supplement to installation manual for Sweden (SWE) IBC TopFix 200 Version 20.02a, as of: 11-December-2020, Sida 7-8

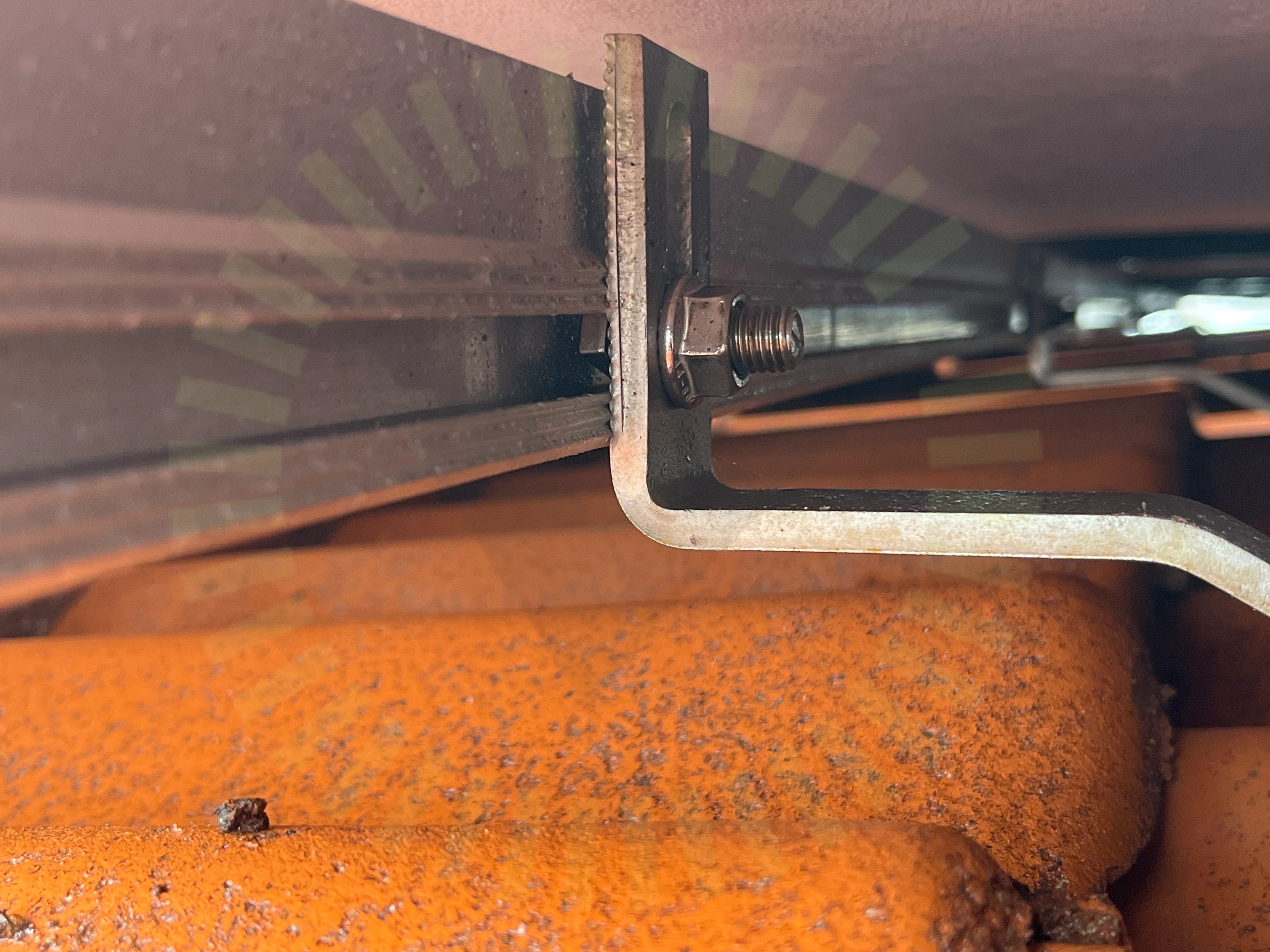

4.4 Skenornas infästning

Inte godkänd

Skenan är inte fäst i takkroken korrekt. T-bult sitter inte ordentligt i skena.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 65

4.5 Skenors avstånd till varandra

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera rätt avstånd mellan skenor ej tillgänglig.

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

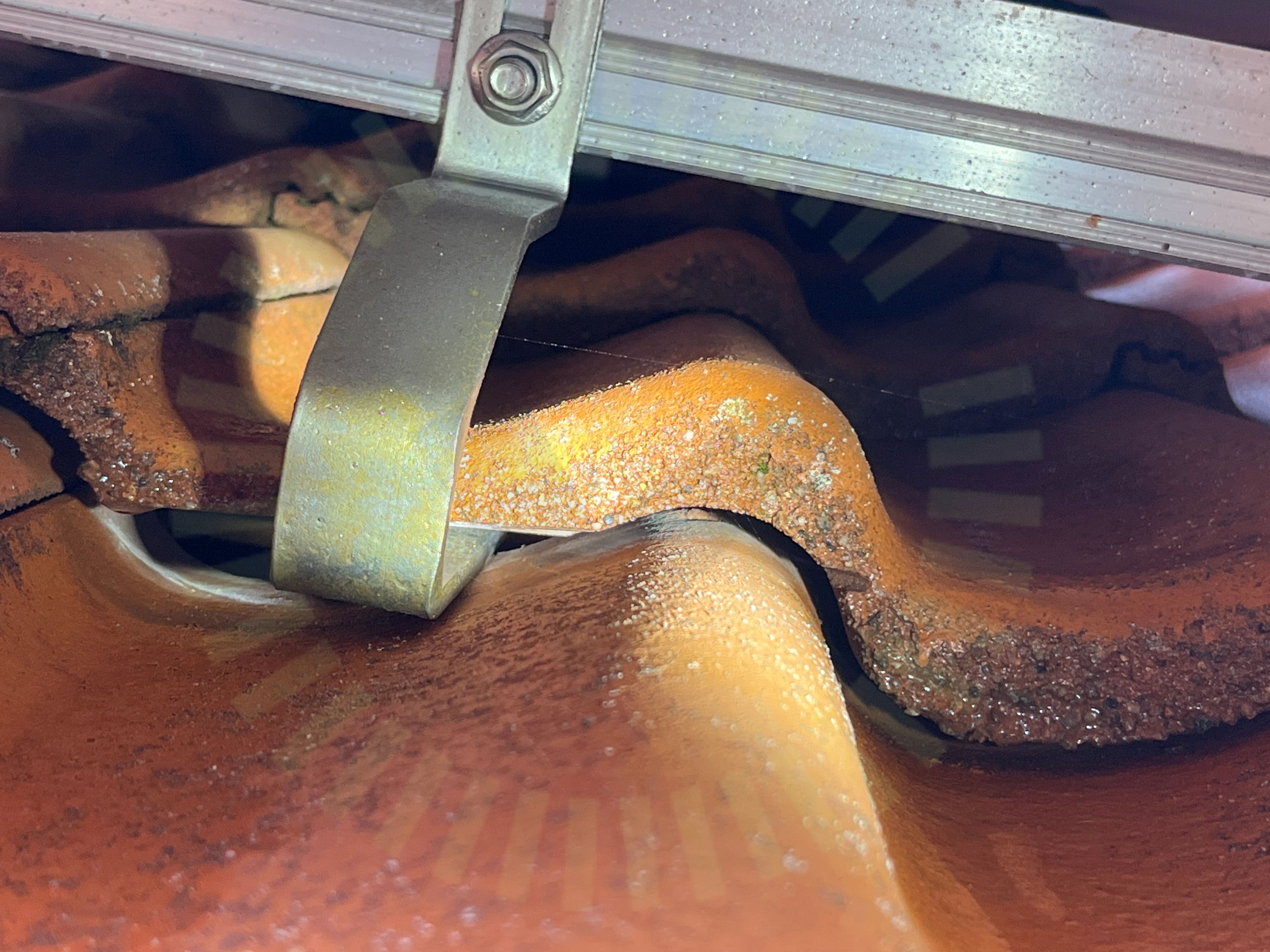

4.7 Underliggande takpanna

Inte godkänd

Takkrok ligger för nära den underliggande takpannan.

Installation manual IBC TopFix 200 Version 20.01, as of: 16-July-2020, Sida 14

4.8 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera korrekt cc mått ej tillgänglig.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Mittklämmor

Placering

Skenans utstick för klämma

Skada på klämmor

Skador

Skenornas överhäng

Skenskarvar

Takets lutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/23

Takstolsinfästning

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/16

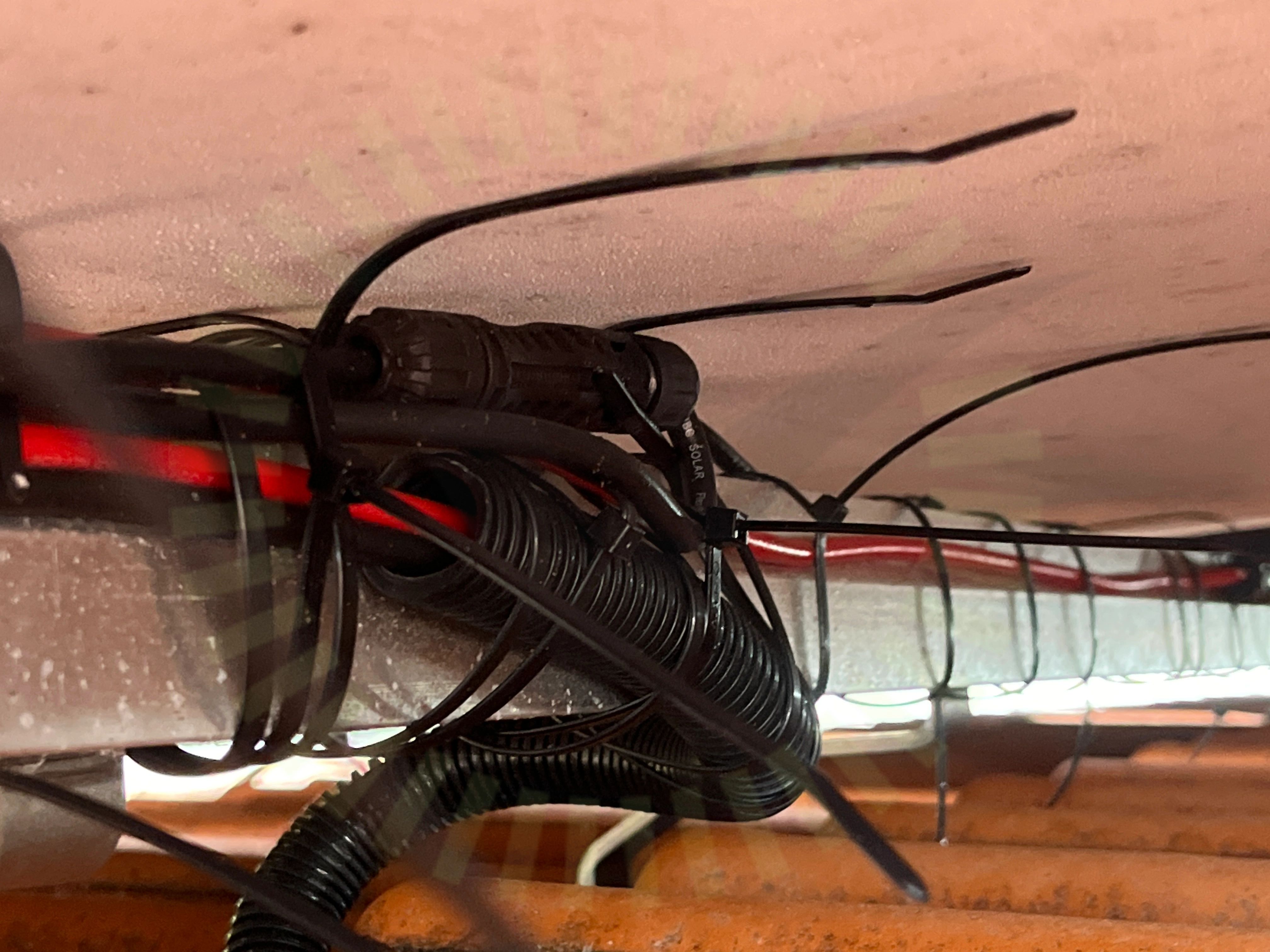

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

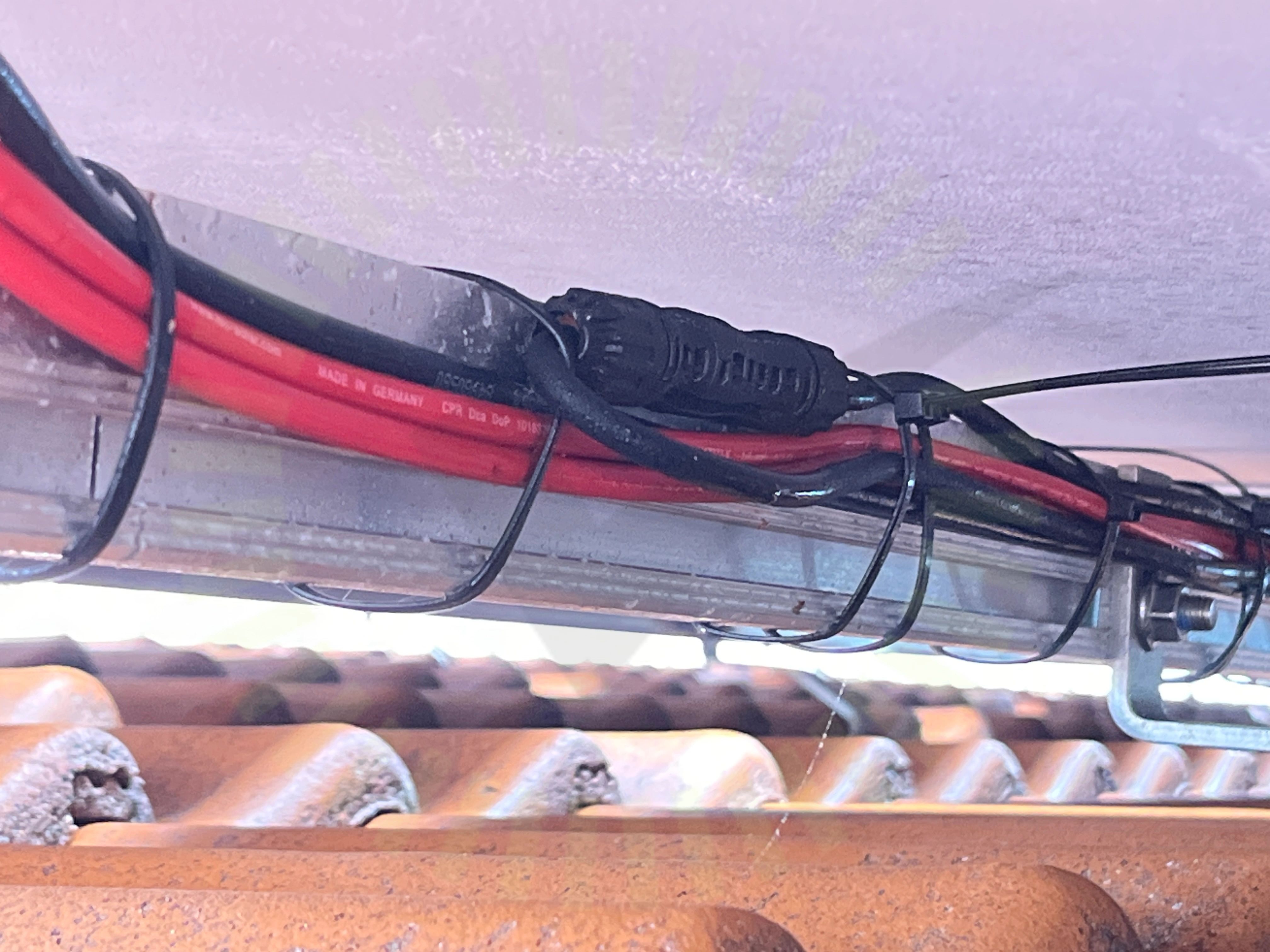

5.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)

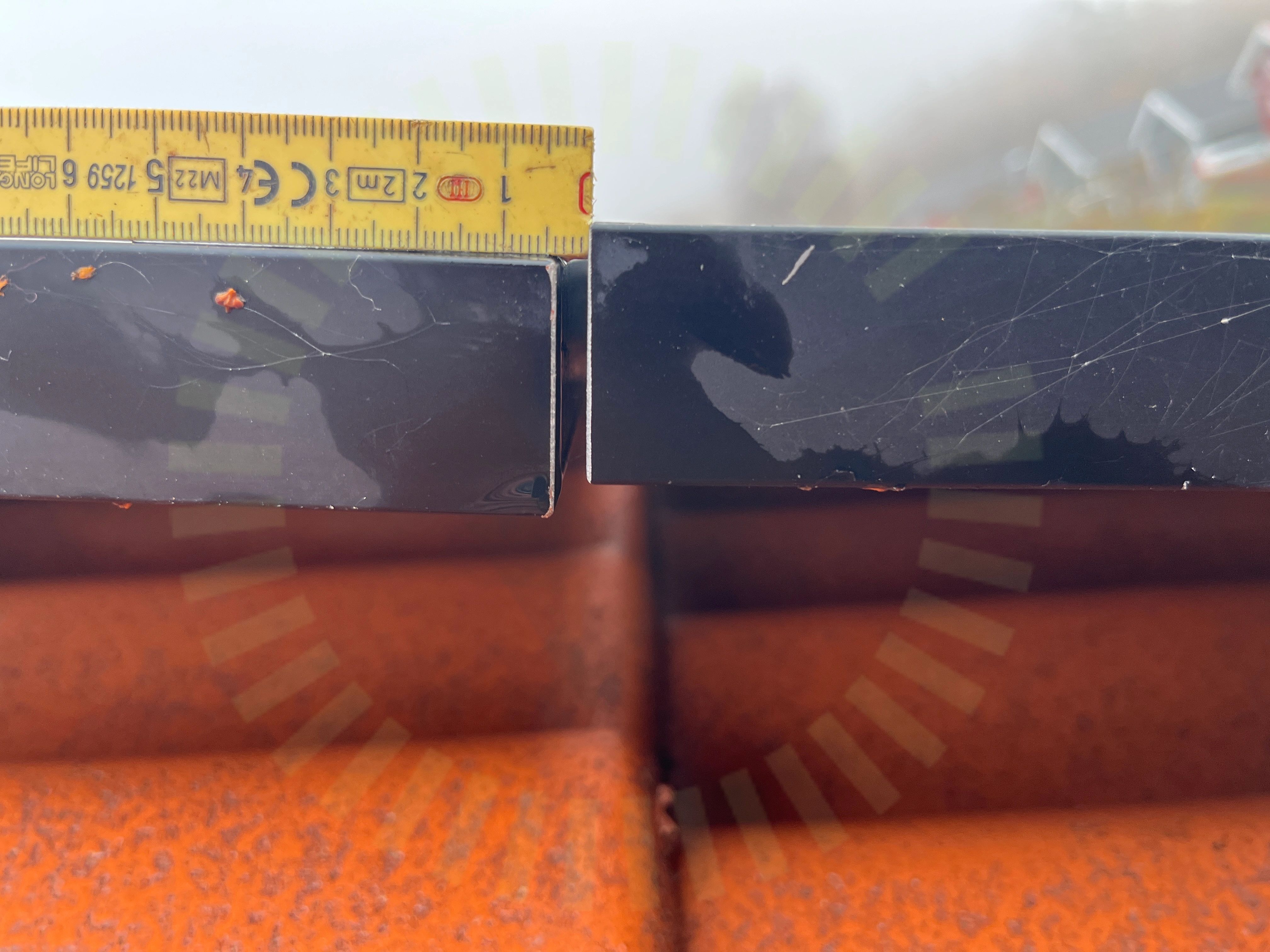

5.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

Godkända kontrollpunkter

13/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/39

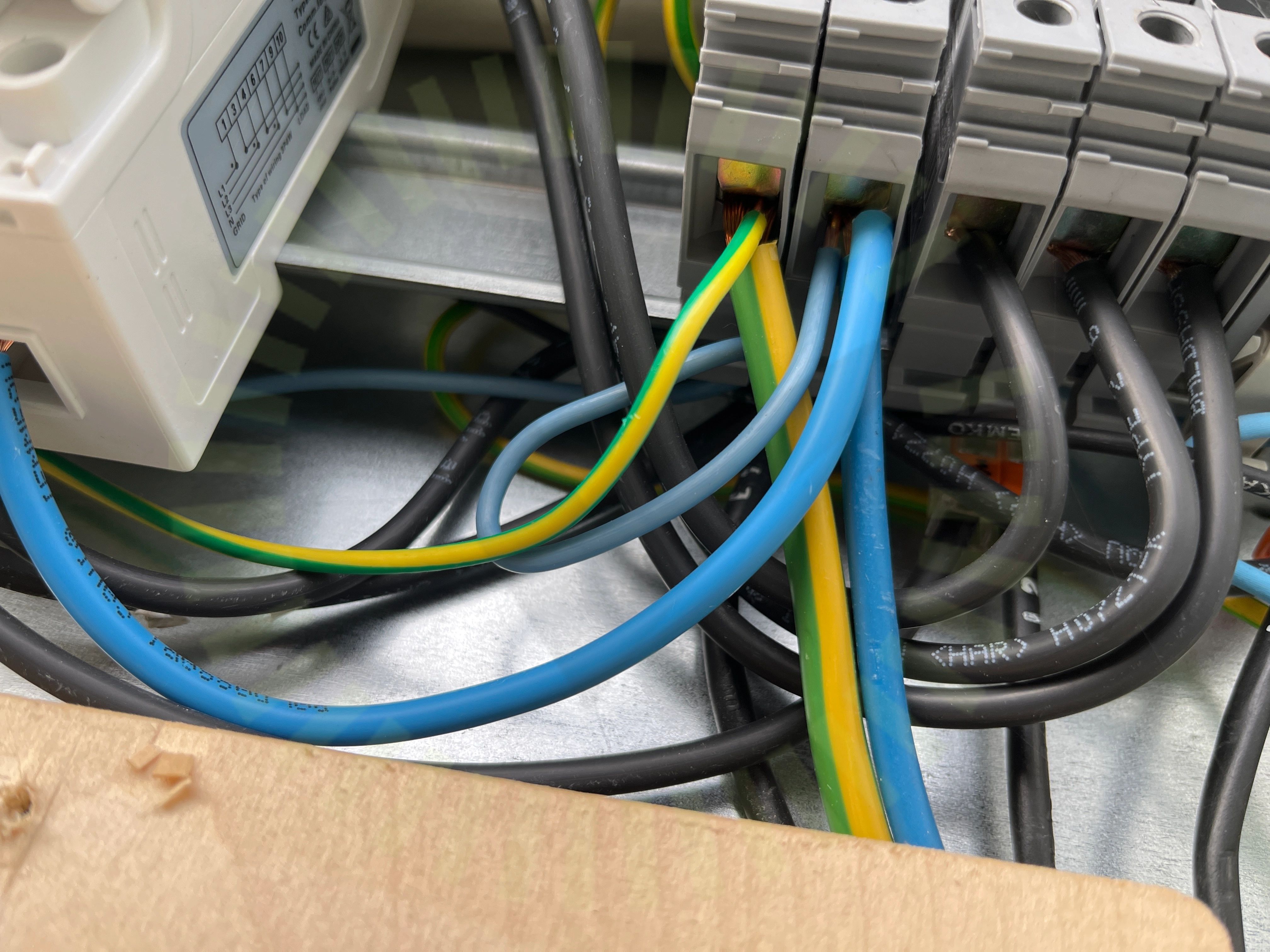

7.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

7.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

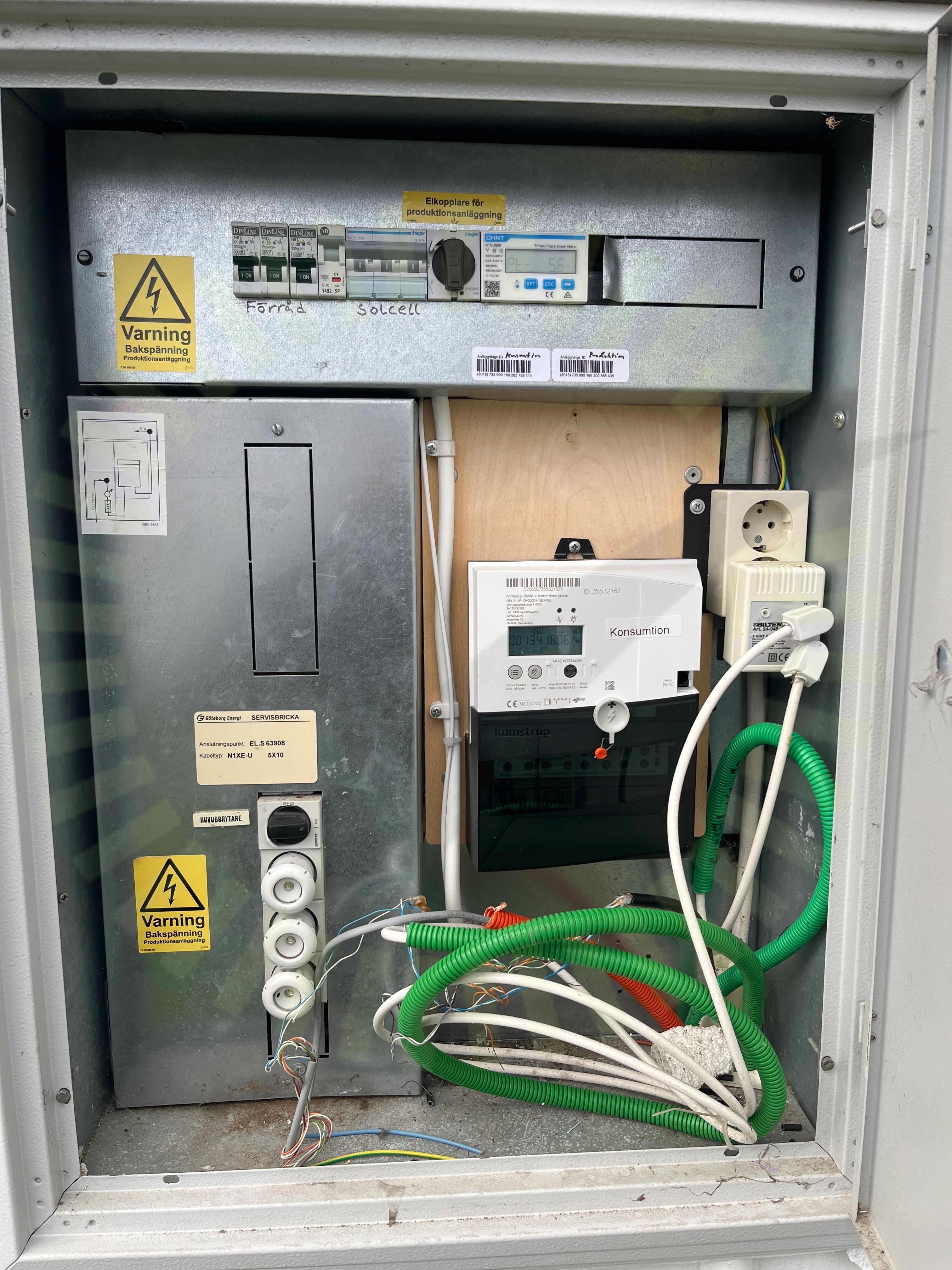

7.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

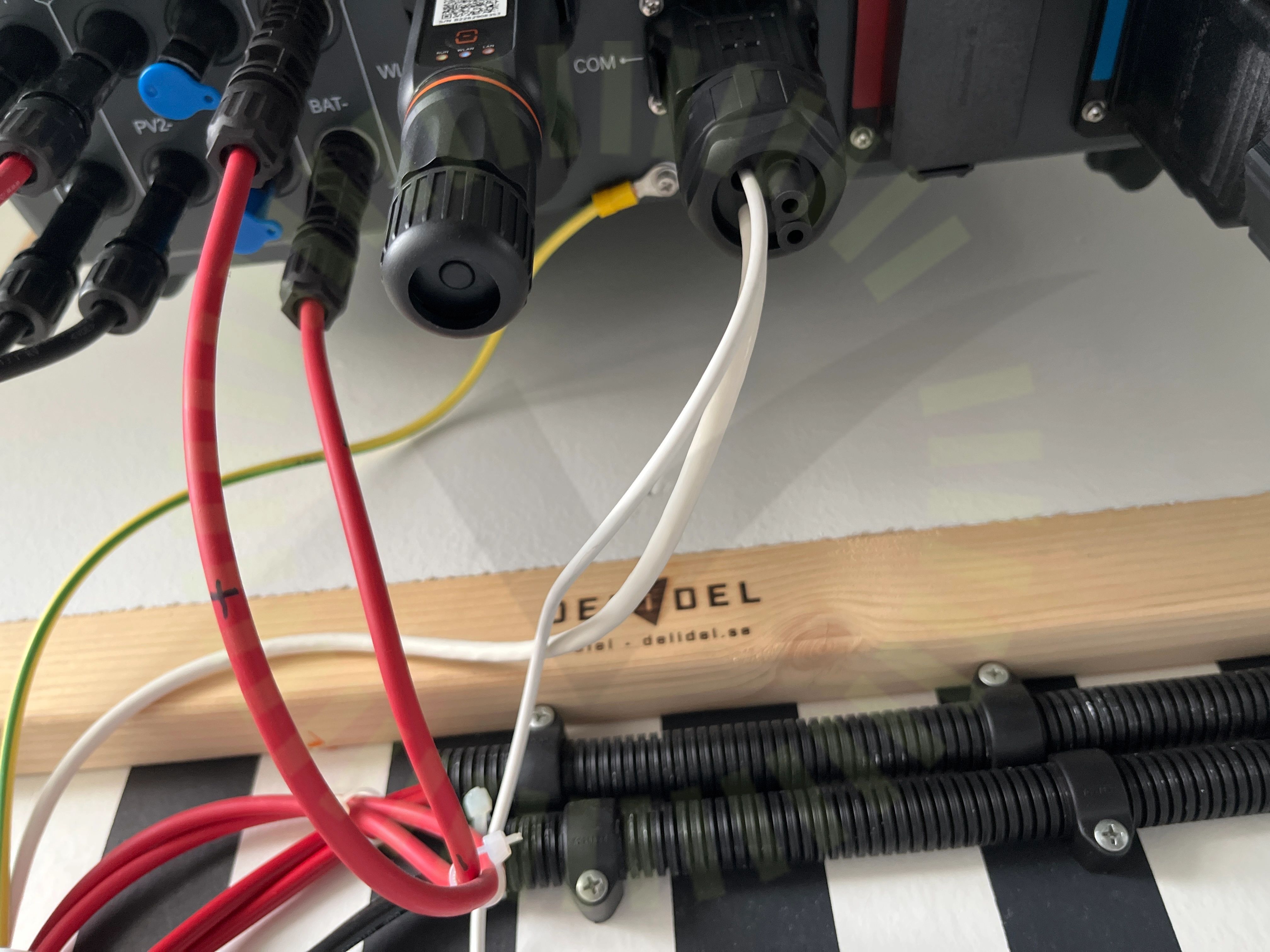

7.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Denna kabeln går bara emellan växelriktare och batteri.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

Godkända kontrollpunkter

35/39

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Matning till smartmätare

Mekanisk påverkan

Placering

Signalkabel till växelriktaren

Skadat kablage

Skador signalkablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
