1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.4
Installation genom
Svea Solar
Datum
26 juni 2023
Ort
Djurhamn, Stockholms län
81% godkända19% ej godkända
Om installationen
PanelerRisen: RSM40-8
OptimerareHuawei: SUN2000P - 450W
MontagesystemSchletter: SingleFix-V
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/3Avtal
Batteri
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Tak 1, Huawei: SUN2000P - 450W
Anmärkningar
1/4

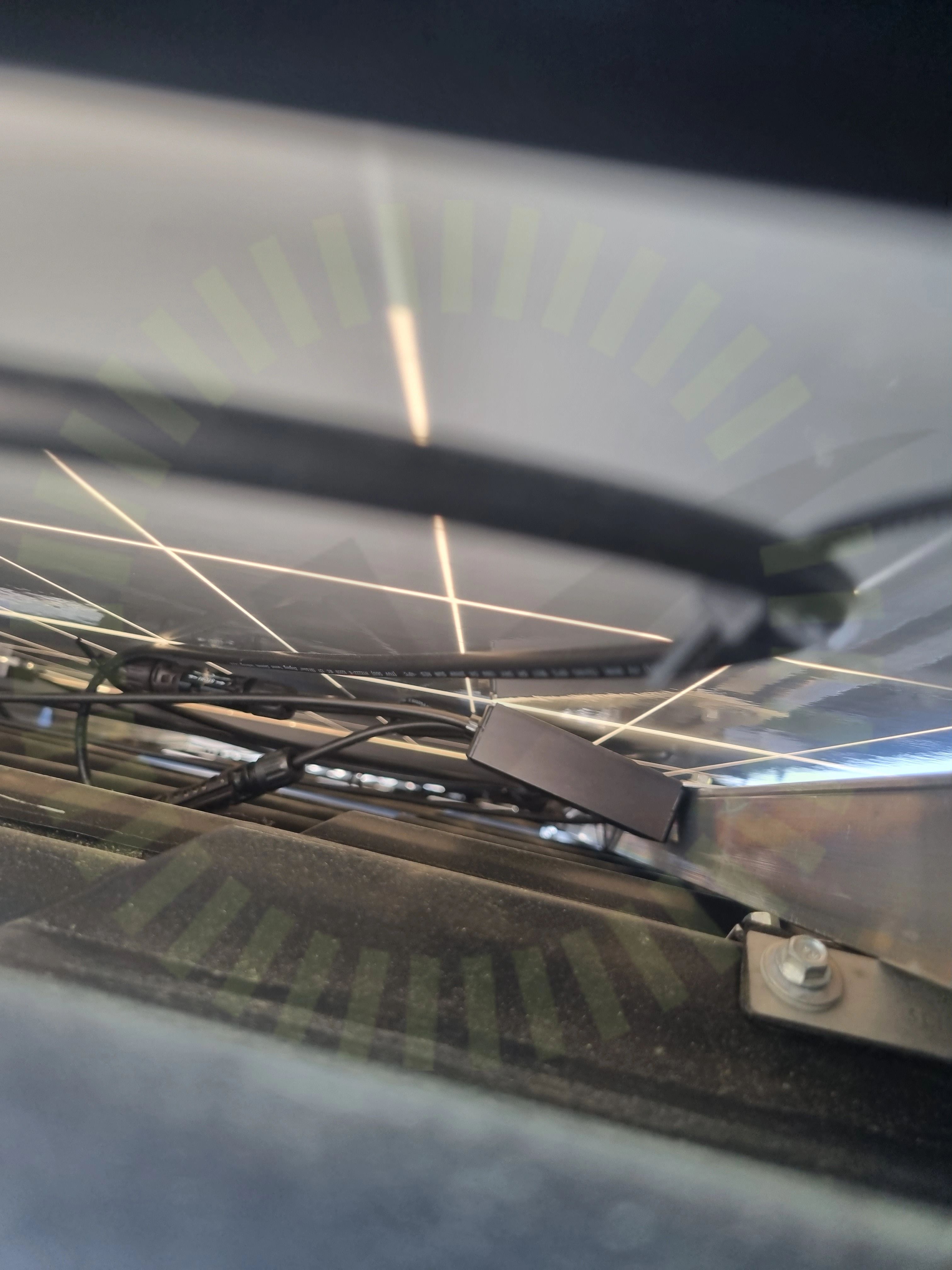

3.1 Fastsäkring av produkt
Inte godkändOptimerarens fäste är böjt, optimerare trycker mot panelens bakstycke
Godkända kontrollpunkter
3/4DragavlastadeFörutsättningarKontakter
Tak 1, Risen: RSM40-8
Anmärkningar
5/17
4.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Optimerarens kontakter och kablage ligger mot panelens bakstycke.

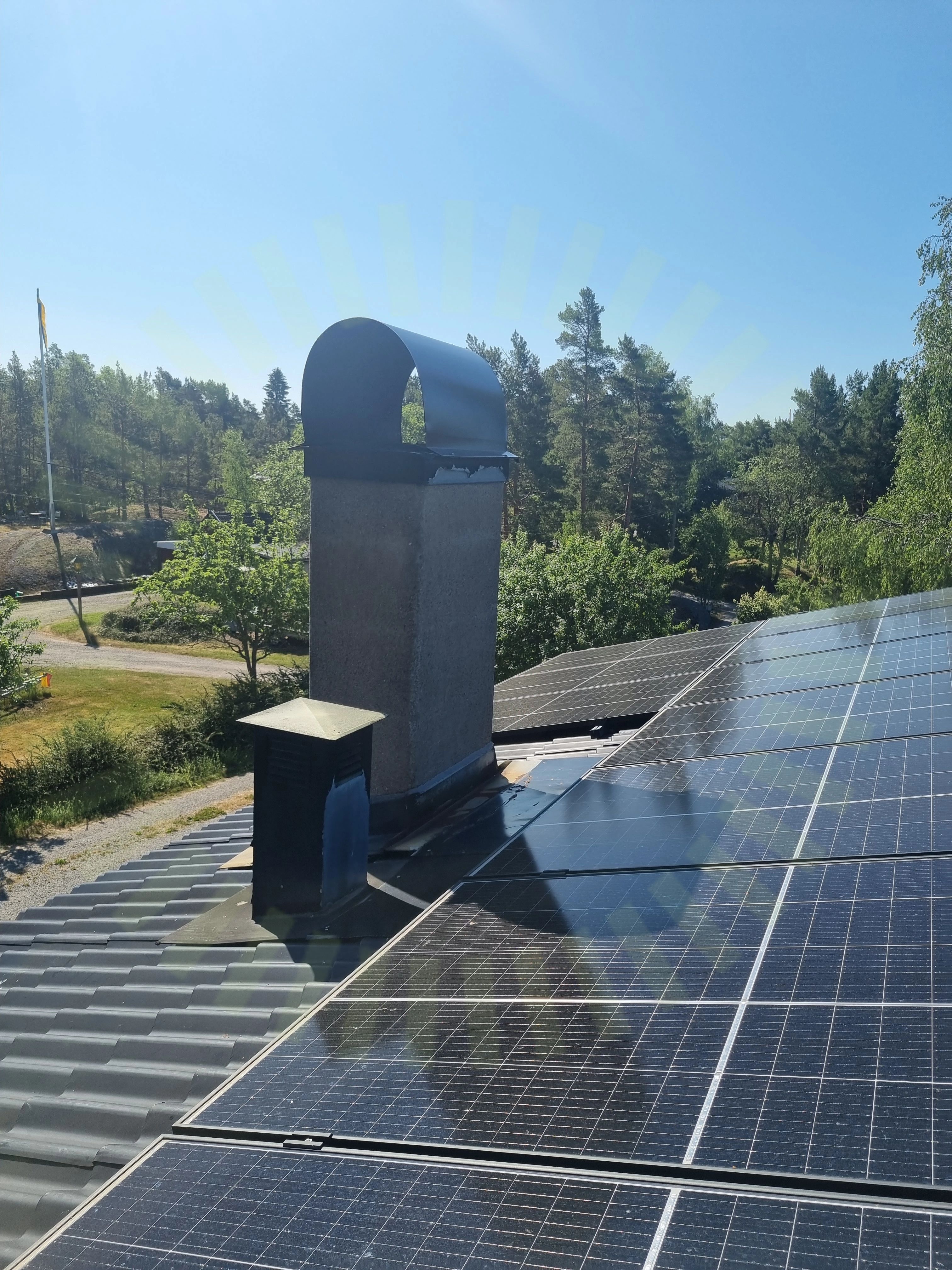

4.2 Skugga
Inte godkändPanelen är placerad i hård permanent skugga.

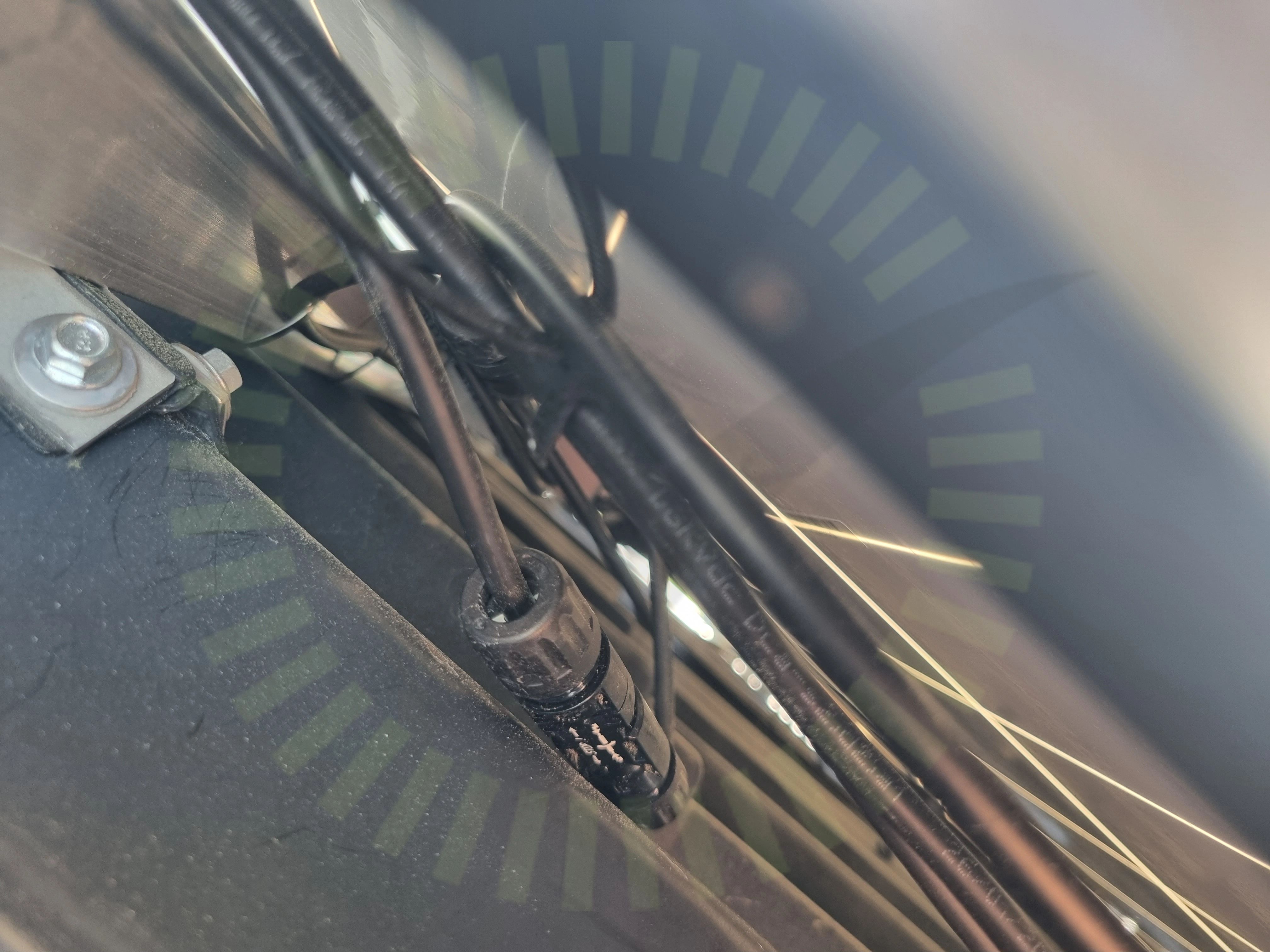

4.3 Kontaktdon
Inte godkändKontakt ligger direkt på taket och är ej åtdragna med rätt moment, sitter löst.

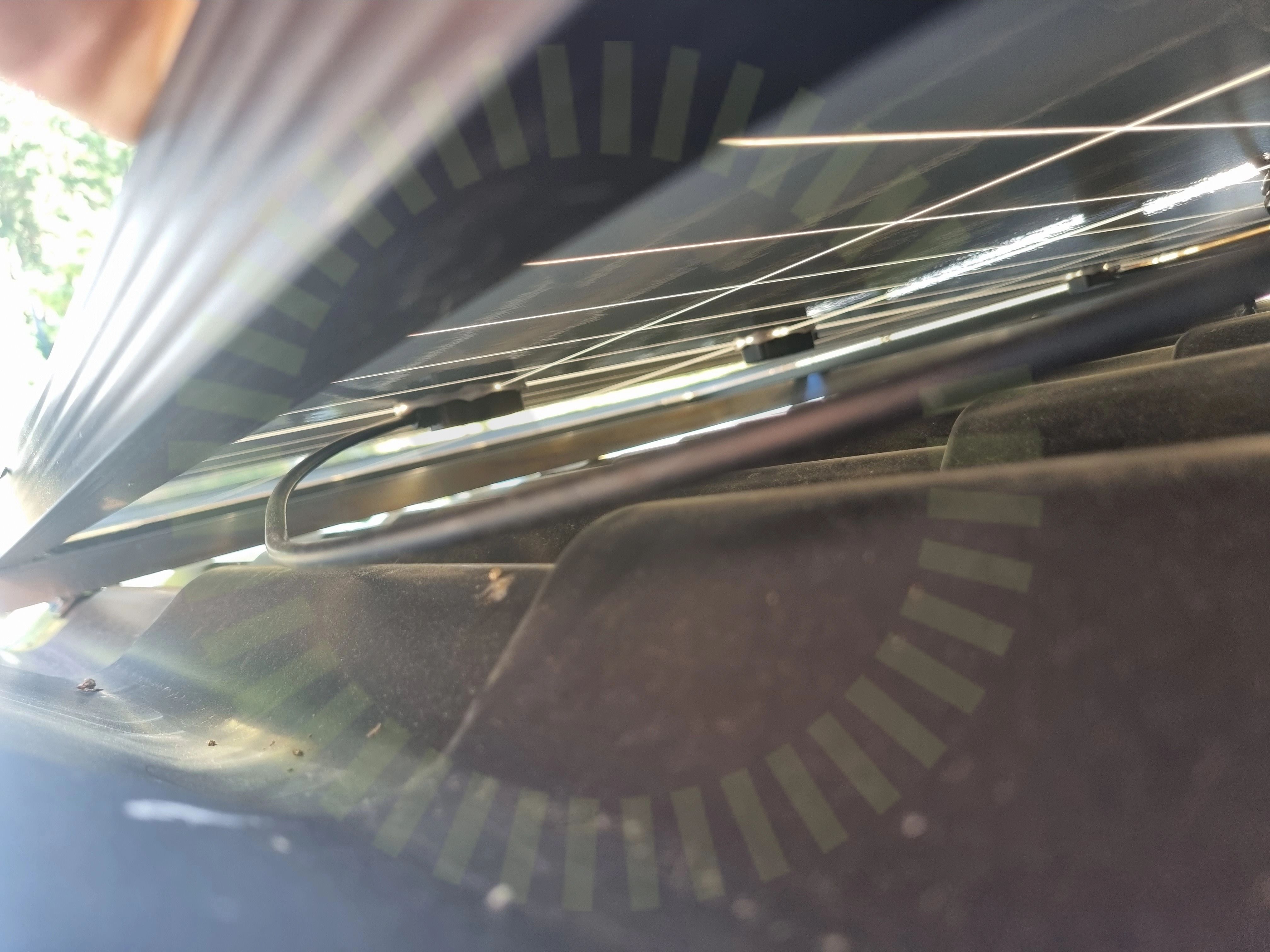

4.4 Kopplingslåda
Inte godkändKablage från koppligslåda är inte dragavlastade, Ligger löst direkt mot tak.
4.5 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Skarp böj där kablage kommer ut från kontakt.
Godkända kontrollpunkter
11/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Schletter: SingleFix-V
Anmärkningar
9/175.1 Främmande material
Inte godkändMaterial som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Två blandade montagesytem.
Tillverkarens anvisningar
5.2 CC mått
Inte godkändUnder projekteringen får installatören fram ett avstånd som ska vara mellan klämmorna. Detta ska följas då beräkningen ligger som underlag för installationen. Beräkning saknas för valda system, då det är två blandade montagesytem så går inte en lastberäkning att ta fram.
Tillverkarens anvisningar
5.3 Infästning full kontakt
Inte godkändTvå montagesystem är blandade godkänd infästning går inte att ta fram.
Tillverkarens montageanvisningar
5.4 Infästning skena
Inte godkändTvå montagesytem är blandade. Godkänd infästning för valda montagesytem går inte att ta fram.
Tillverkarens anvisningar

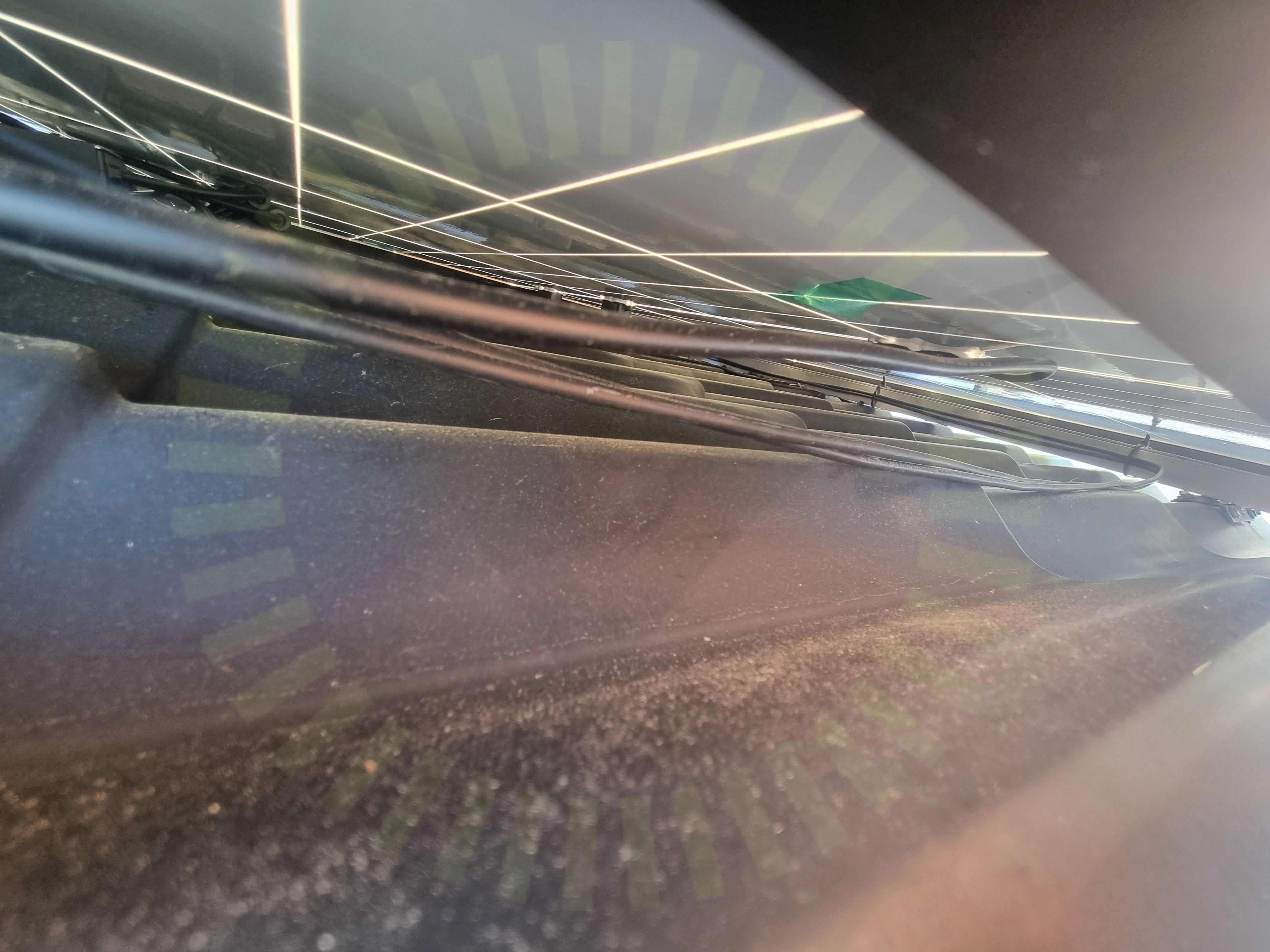

5.5 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
5.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning. Två system är blandade, godkänd lastberäkning går inte att ta fram.
Tillverkarens montageanvisningar
5.7 Takplåt tjocklek
Inte godkändTakplåten uppfyller inte kraven för montagesystemet. Två system är blandade korrekta förutsättningar för montagesytem saknas
Tillverkarens anvisningar

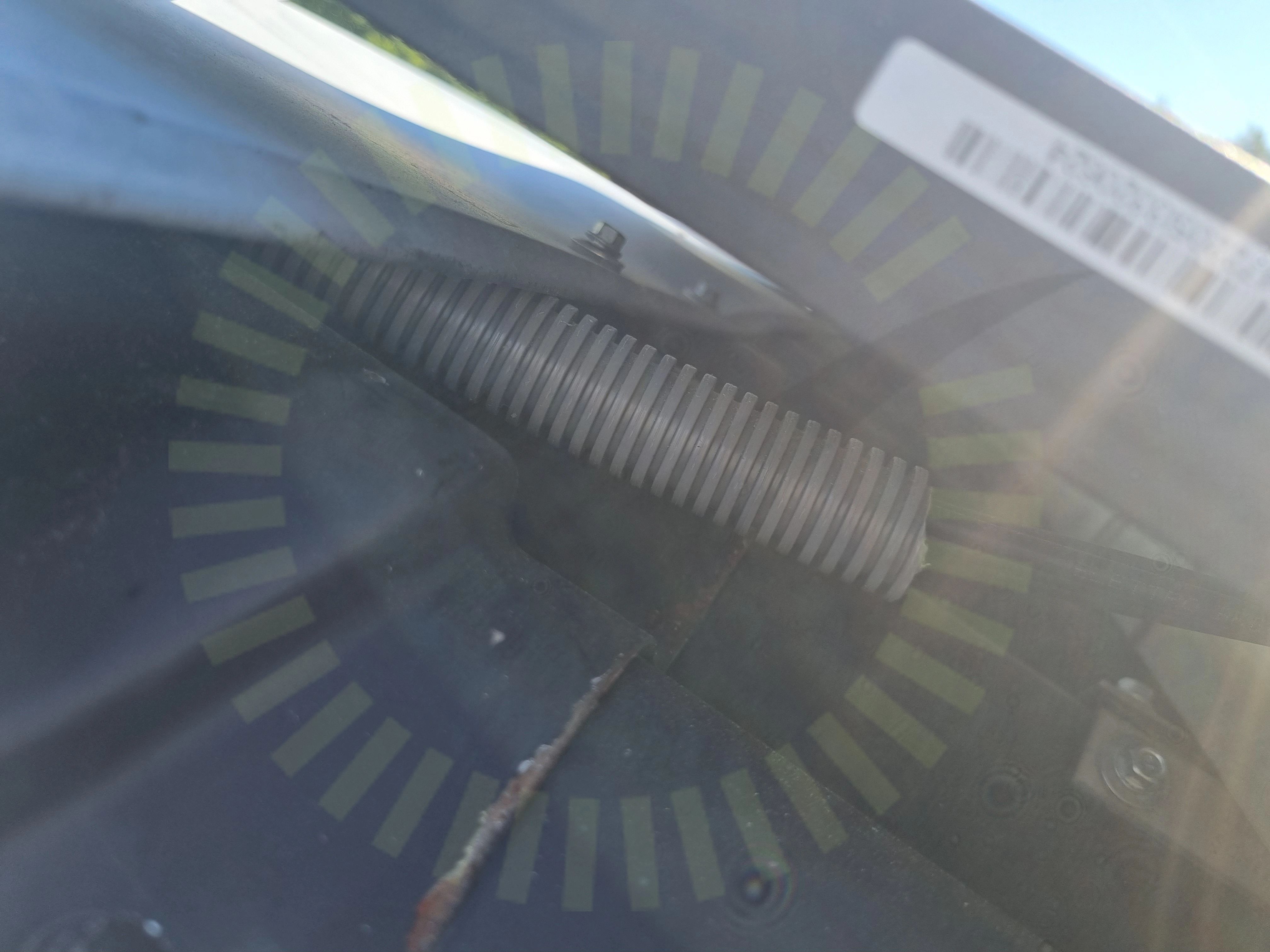

5.8 Väderbeständigt material
Inte godkändAnvänt material är inte väderbeständigt. Flexslang på taket för DC kablage är inte väderbeständigt
SS 436 40 00 (522.11)
5.9 Överhäng skena
Inte godkändLastberäkning saknas två system är blandade, godkända överhäng går inte att ta fram.
Tillverkarens anvisningar
Godkända kontrollpunkter
8/17DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringPlacering skenaSkadorSlutfäste
Undercentral
Anmärkningar
1/8
6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
7/8BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/35
8.1 AC anslutning växelriktare
Inte godkändVäxelriktarens snabbkontakt är inte korrekt monterad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
8.2 Uppskalad ledare
Inte godkändLedare är för långt uppskalade.

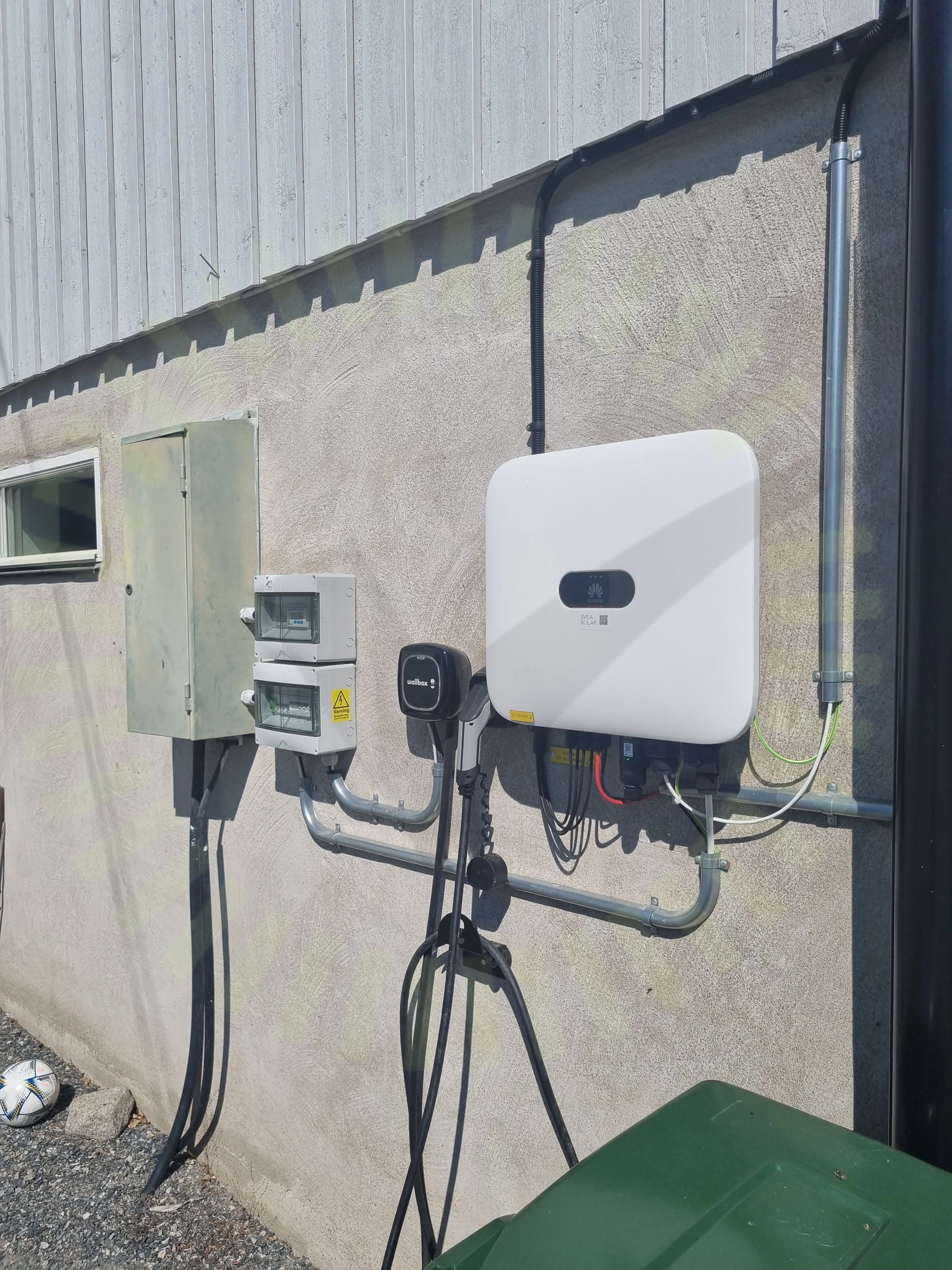

8.3 Växelriktaren placering
Inte godkändVäxelriktaren är placerad i direkt solljus under större delen av dagen.
Godkända kontrollpunkter
28/35AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSäkringsdimensionSäkringsdimensionVentilationVäderbeständigt material
Ej tillgängligt vid besiktning
4/35DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
