Institutet för Solenergikvalitet

Besiktningsrapport

7.6
x

Installation genom

Svea Solar

Datum

8 augusti 2023

Ort

Värmdö, Stockholms län
Ledare anslutna
Klämmornas placering
Kopplingslåda
78% godkända22% ej godkända

Om installationen

PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE25-30k
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/27
Dräneringskanal

2.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar
Kabeldragning mellan takytor

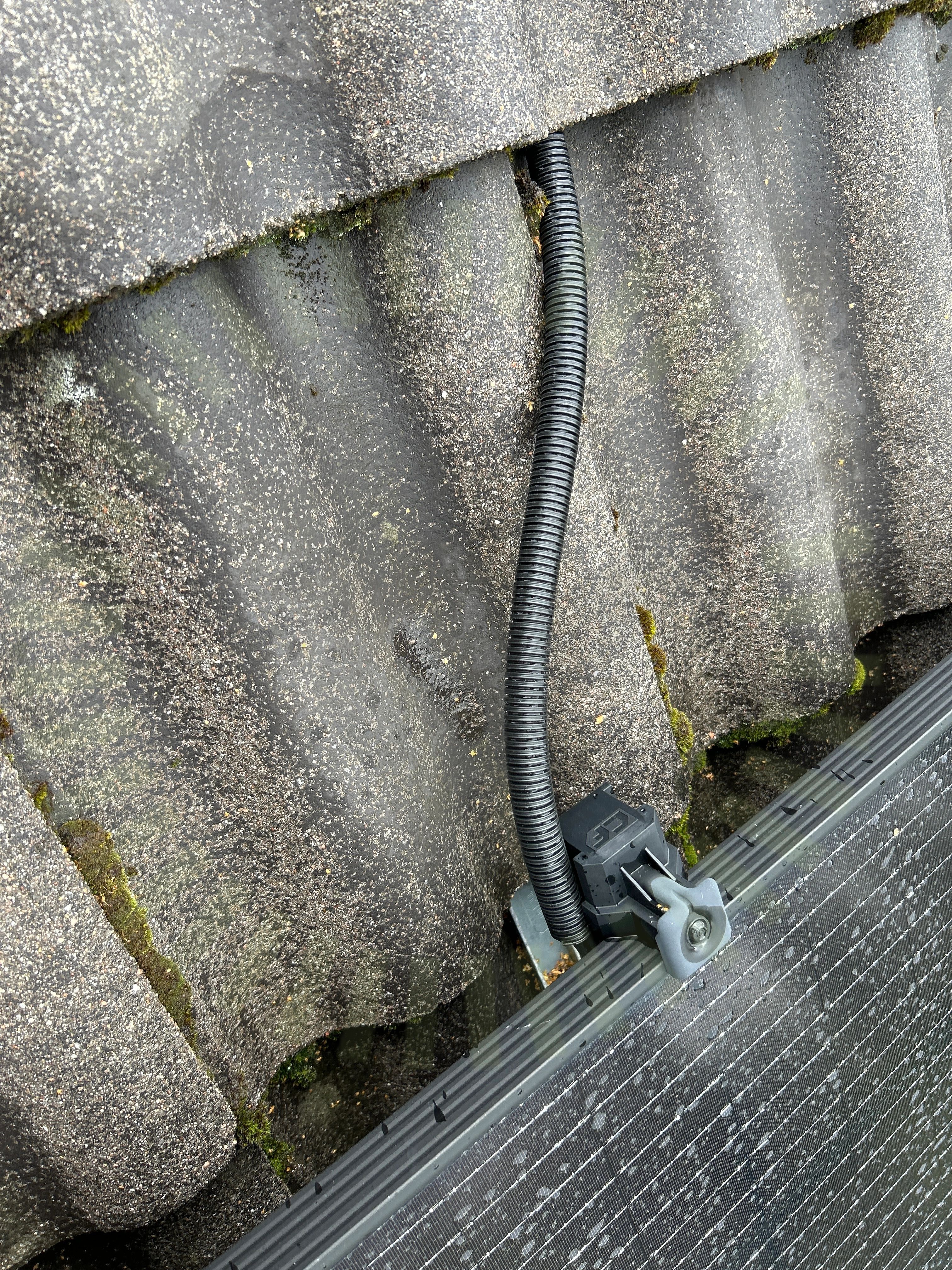

2.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

Kabeluppfästning

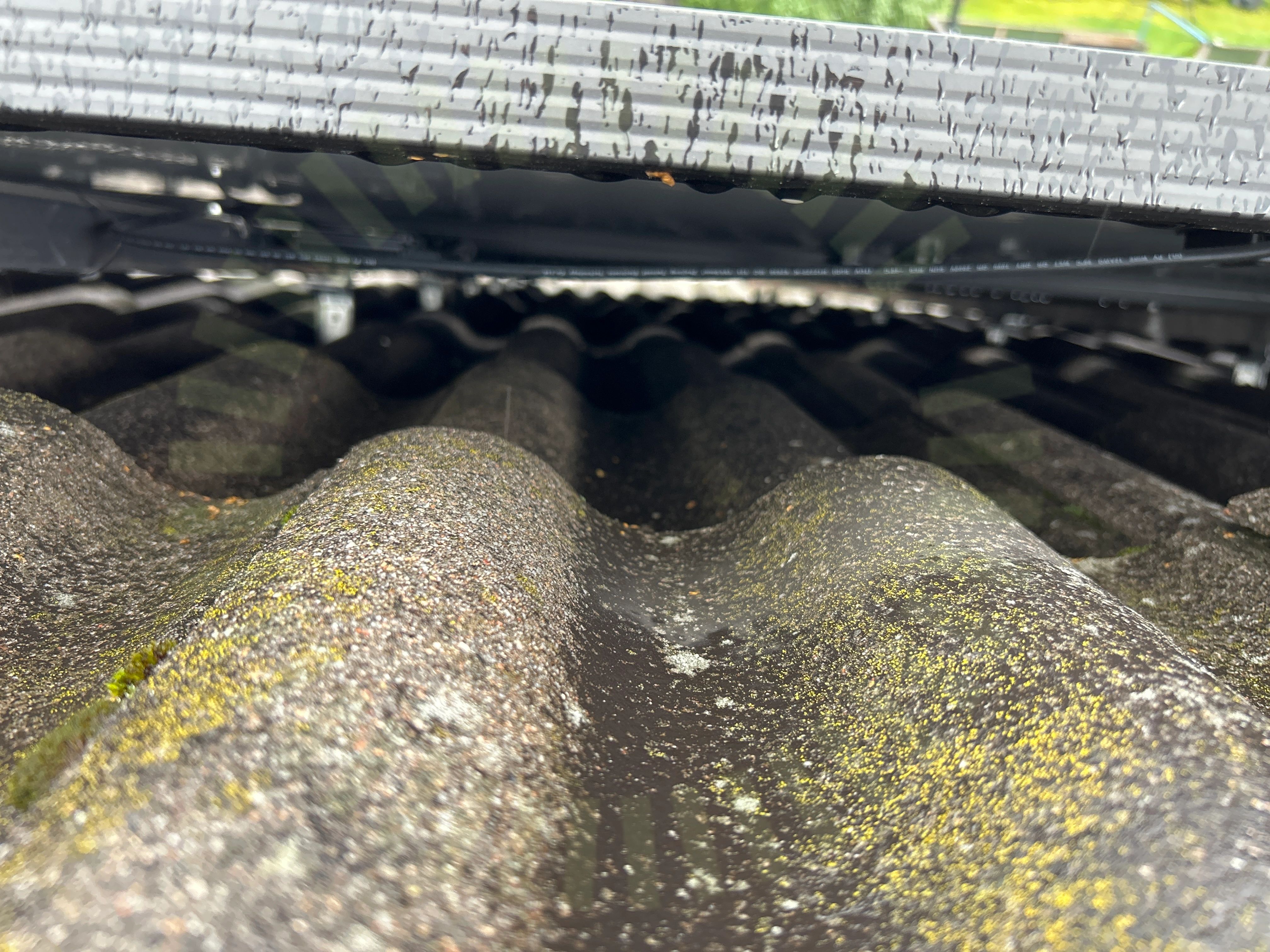

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Skenornas infästning

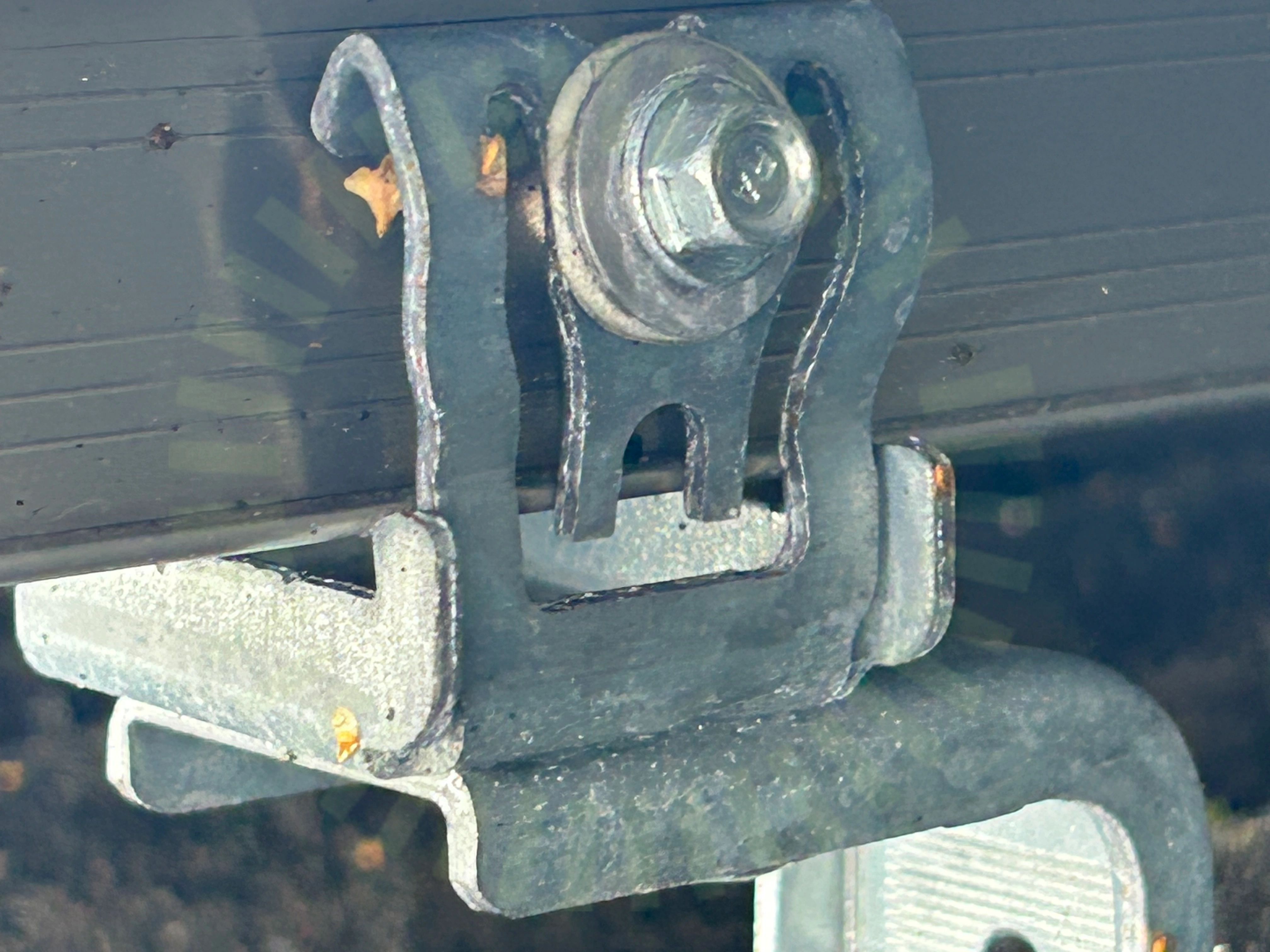

2.4 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

2.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt och för kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Säkerhetsavstånd

2.7 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

2.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/27
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27
Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

4/17
Föremål mot bakstycke

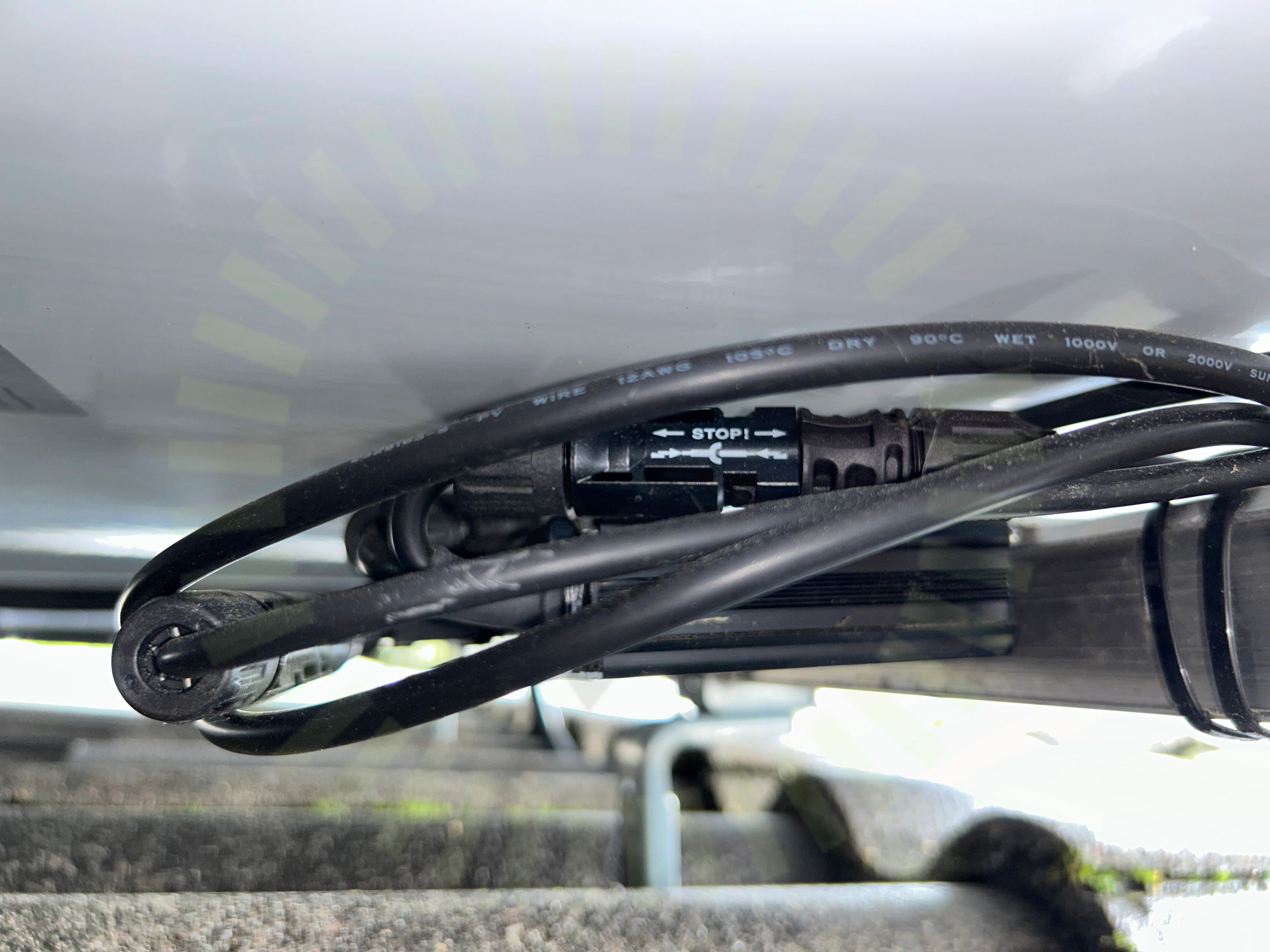

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Kontakter ligger klämda mellan panel och optimerare.

Klämmornas storlek

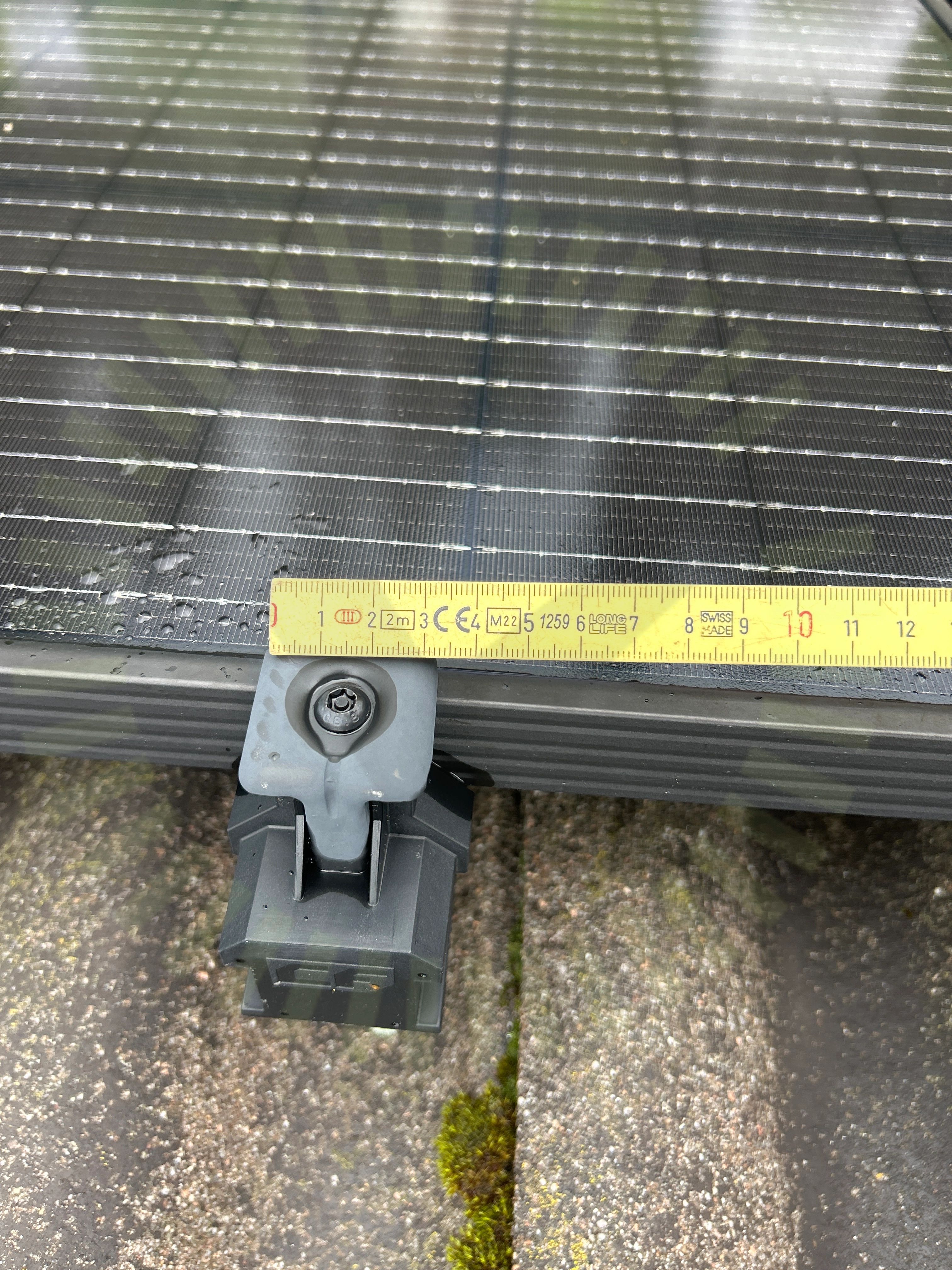

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.
Klämmornas placering

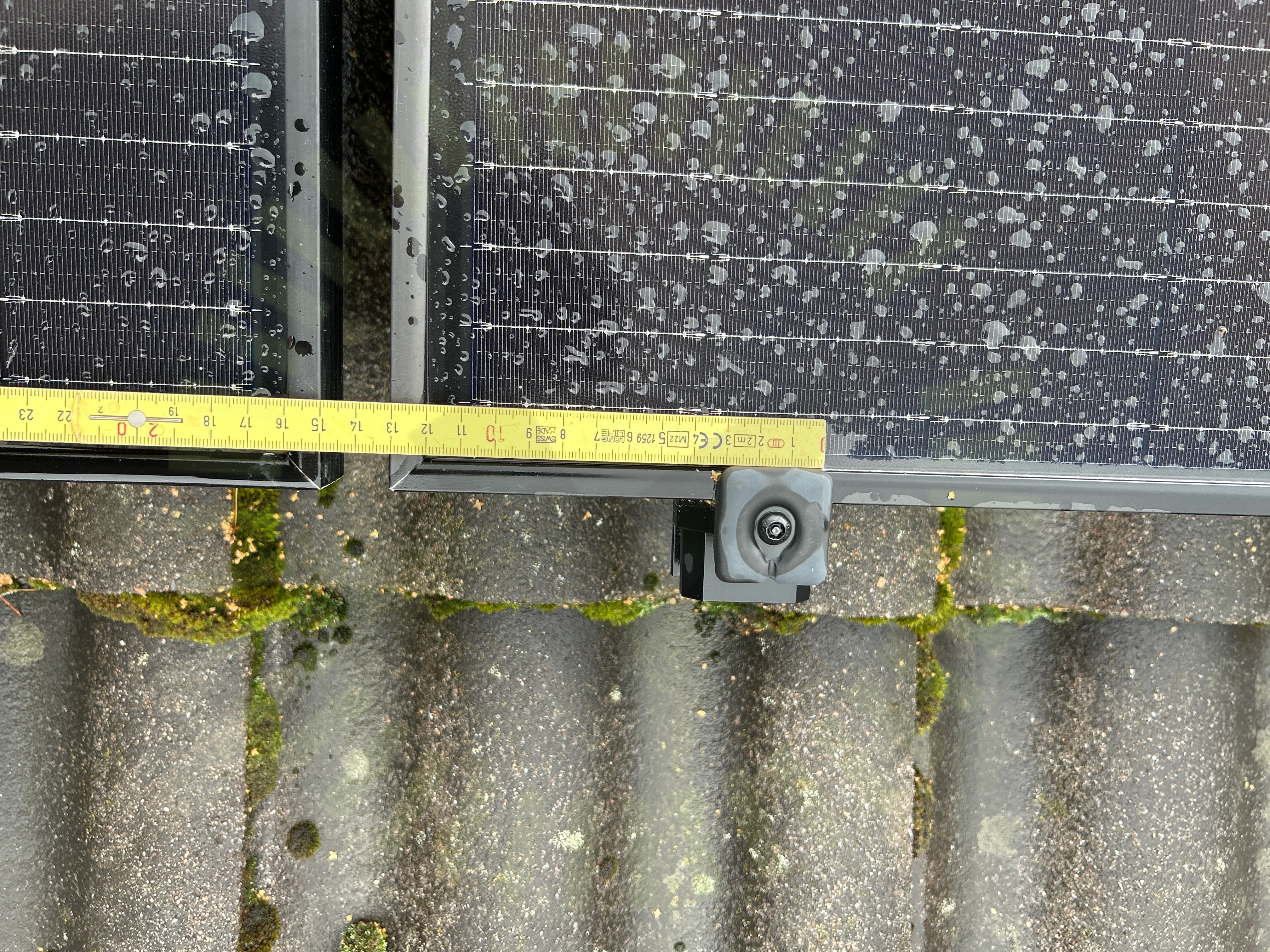

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.
Kopplingslåda

3.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

12/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

4/29

6.1 Huvudsäkring

Rekommendation

Huvudsäkringen tål eventuellt inte anläggningens effekt under vissa förhållanden. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas. Begränsning på utmatning rekommenderas.

6.2 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

6.3 Kabeldimensionering

Inte godkänd

5G6 avsäkrad mot 32A. Ledningsdimensionering rekommenderas för att säkerställa att kablage tål den långvarigt höga effekten.

Ledare anslutna

6.4 Ledare anslutna

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

Godkända kontrollpunkter

24/29
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningGenomföringarInfästningKontakterLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareUtrymmeVentilationVinkelVäderbeständigt materialVärmeutveckling

Ej tillgängligt vid besiktning

1/29
