2.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
SolarWatt Installationsmanual, #04038 | Rev 4 | 23.08.2022, Sida 23-24
Besiktningsrapport
7.9
Installation genom
EcoKraft
Datum
10 augusti 2023
Ort
HAMMARÖ, Värmlands län
81% godkända19% ej godkända
Om installationen
Paneler SolarWatt: Vision AM 4.0
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktarePLENTICORE plus
TillbehörUndercentral
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, SolarWatt: Vision AM 4.0
Anmärkningar
3/14

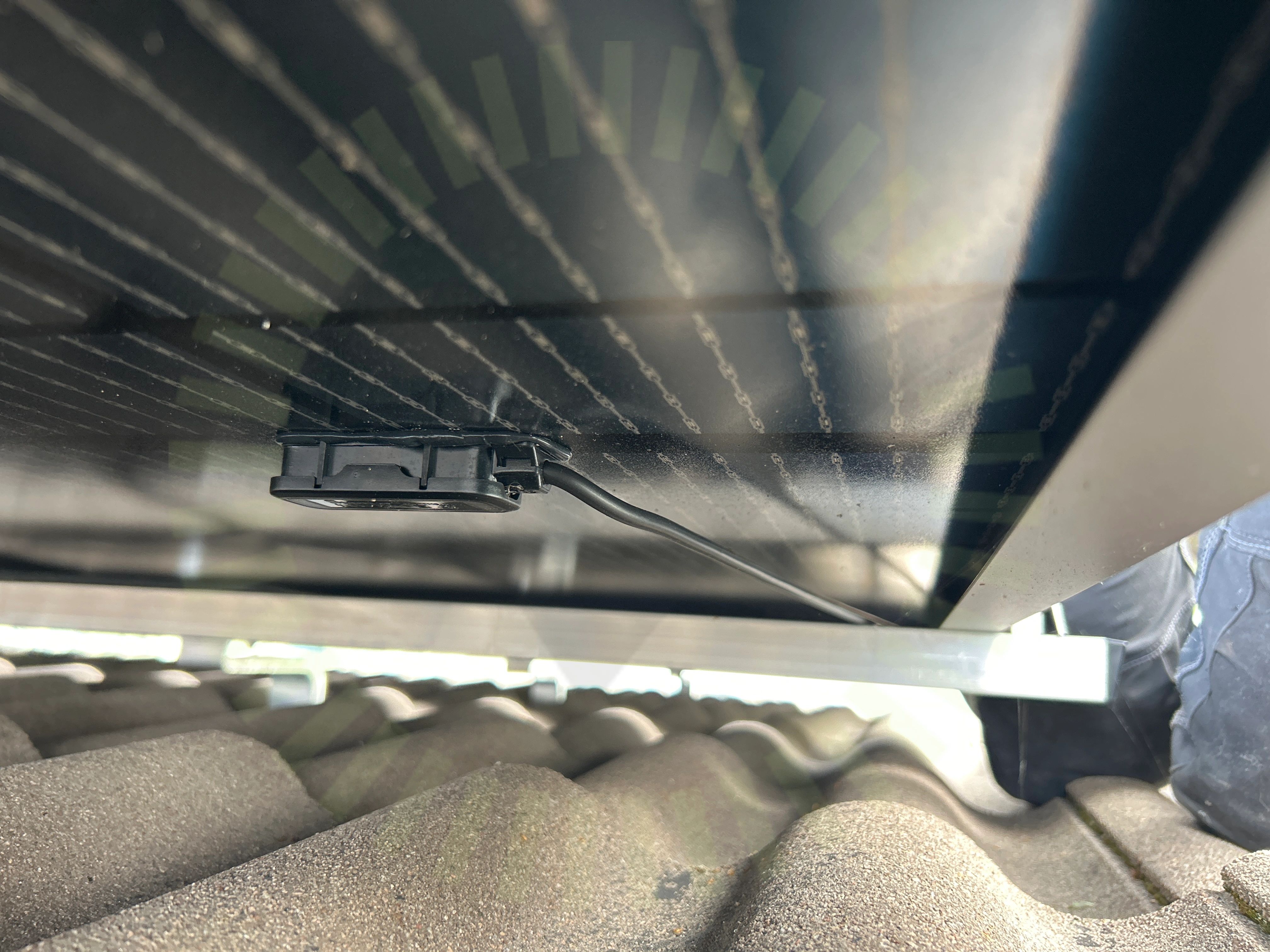

2.2 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.

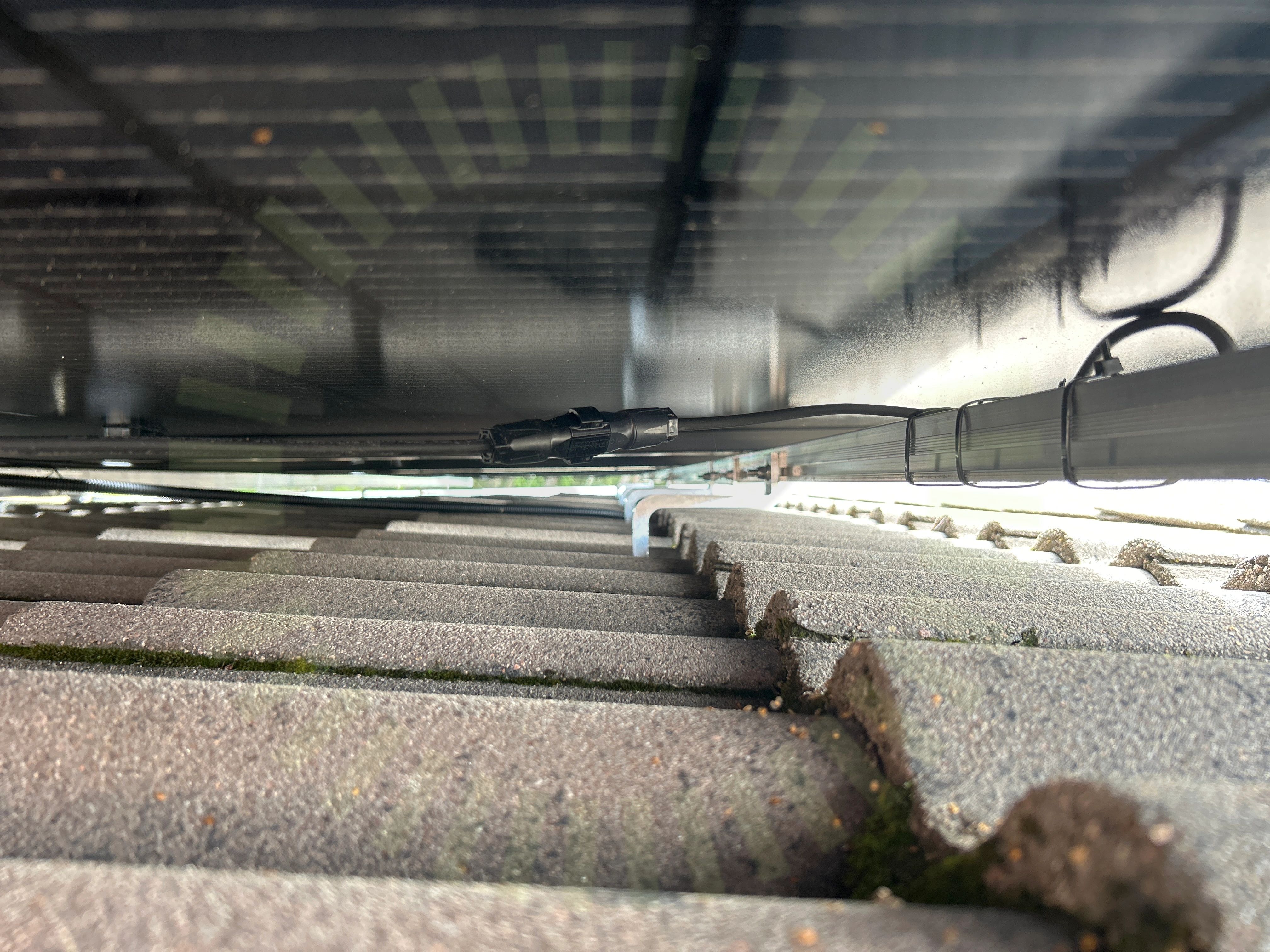

2.3 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00, 712.526
Godkända kontrollpunkter
10/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/14Strängförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
8/28

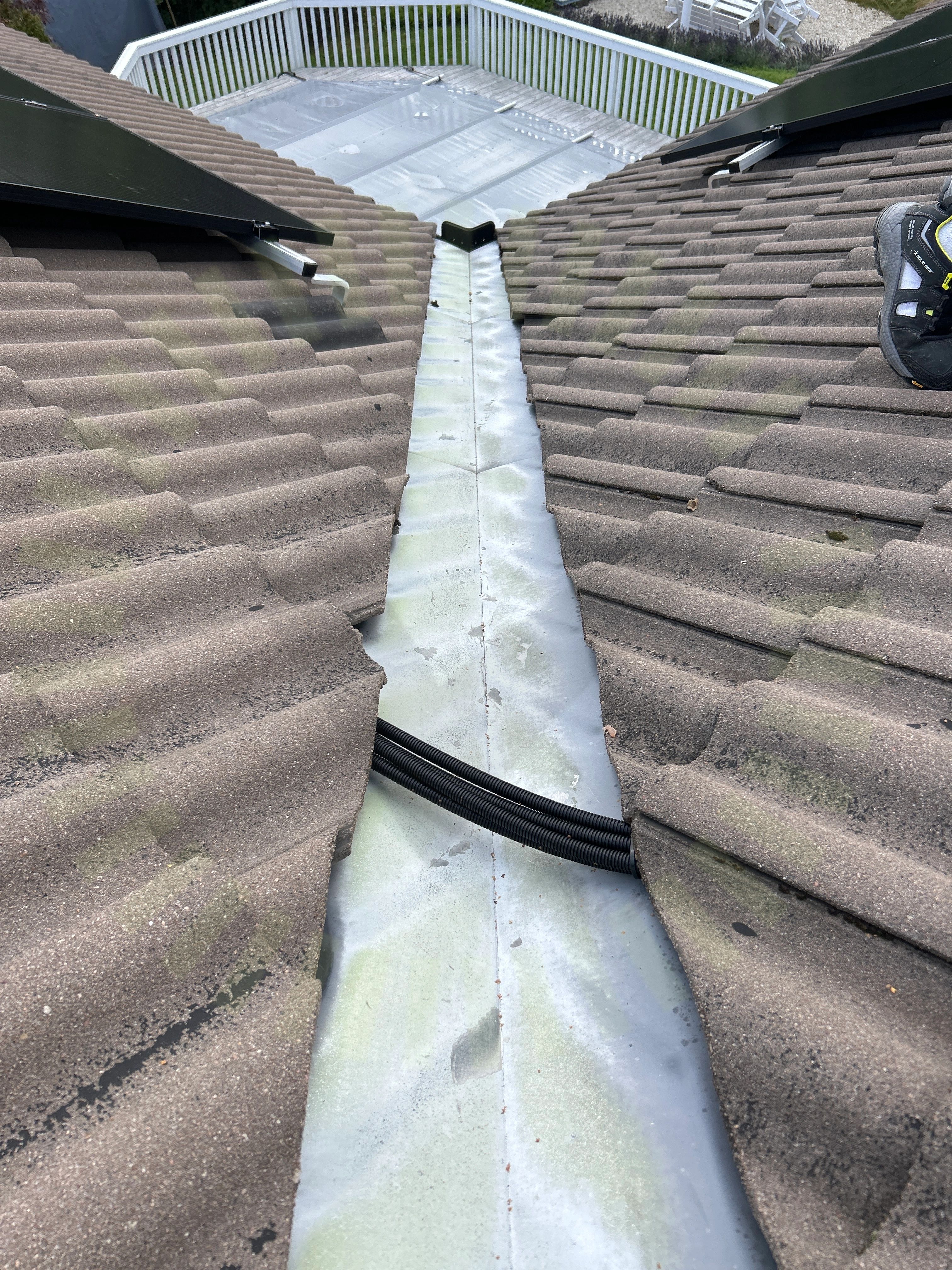

3.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad.

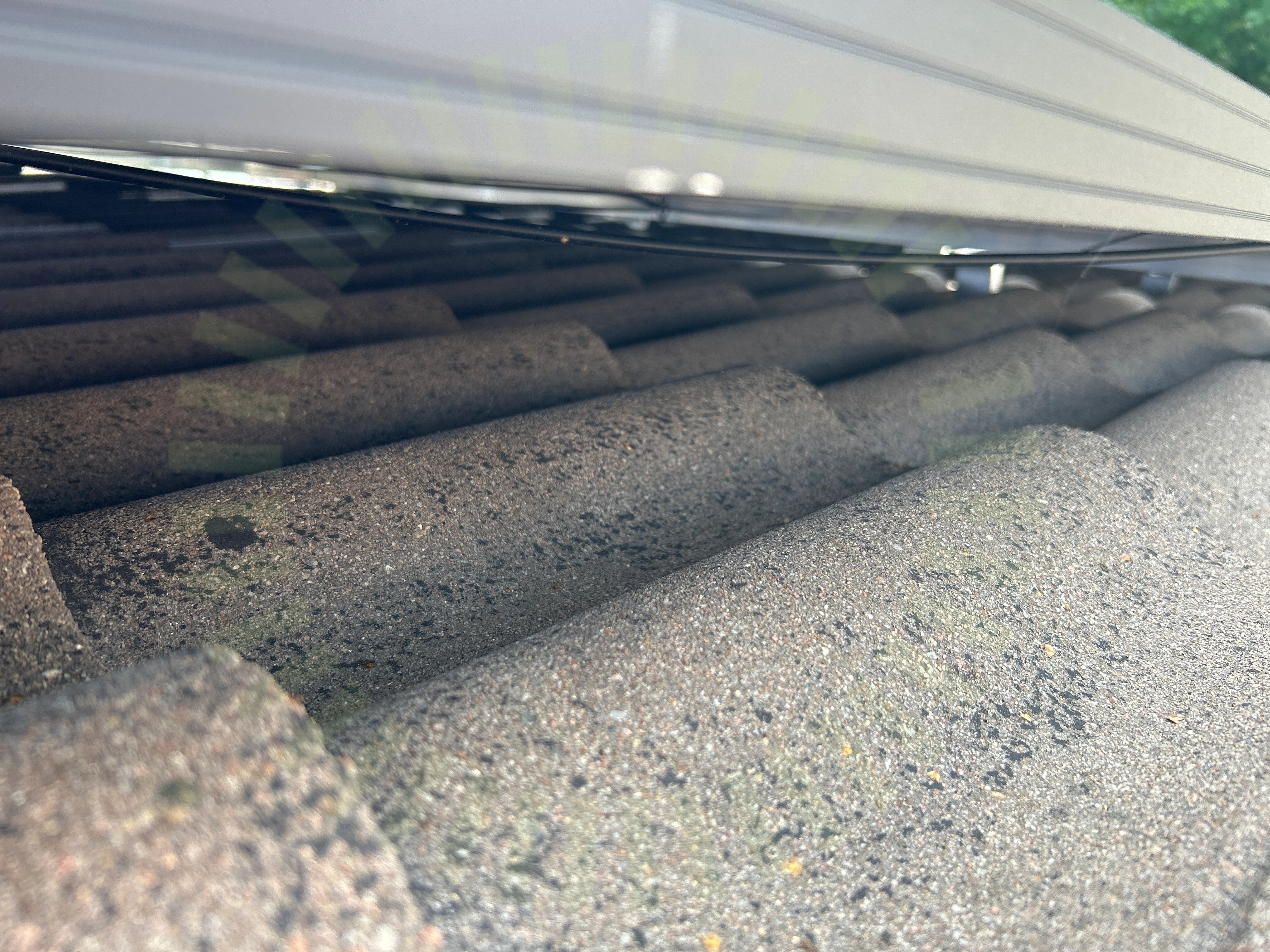

3.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.

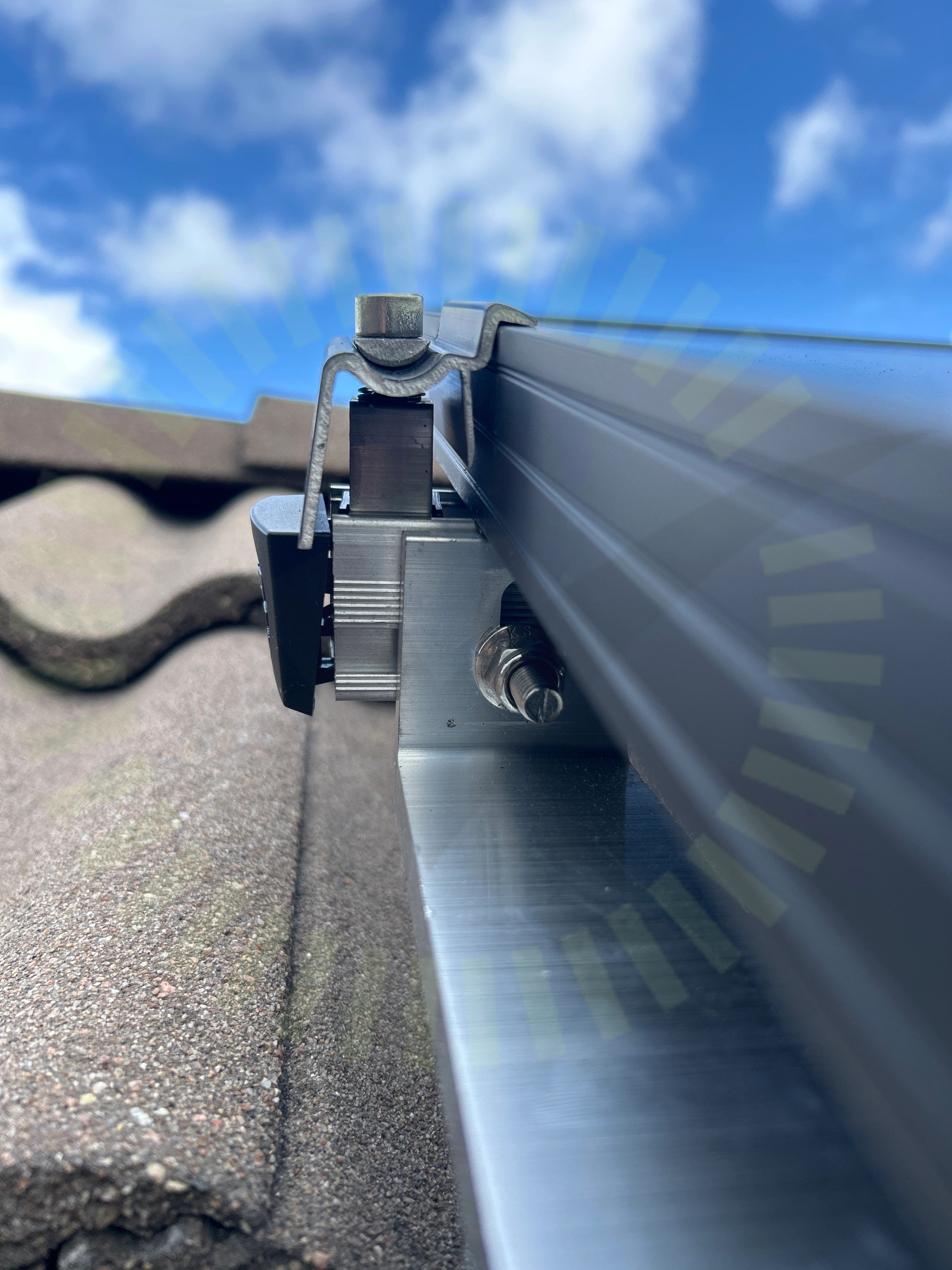

3.3 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15

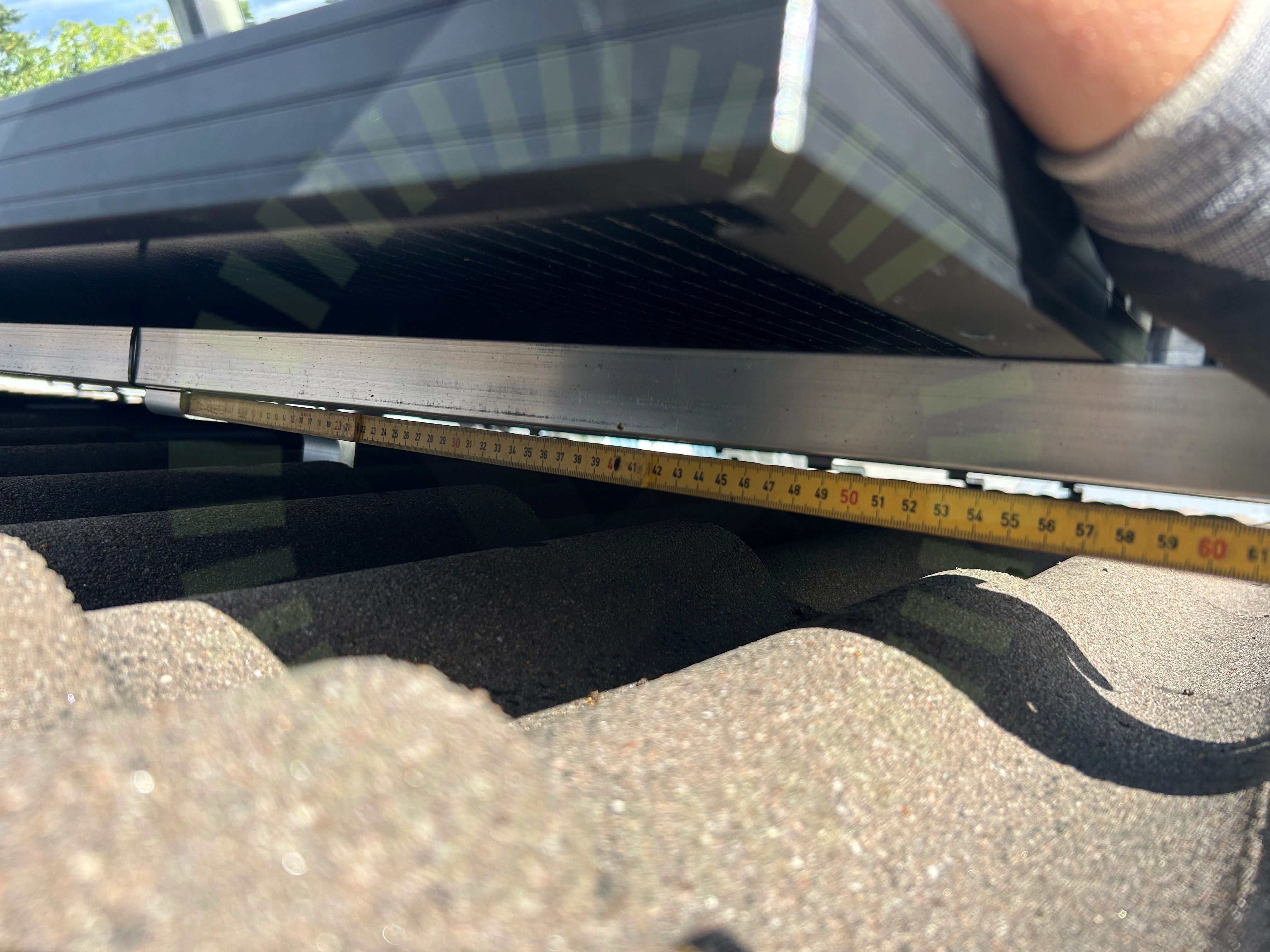

3.4 Skenornas överhäng
Inte godkändFelaktigt överhäng av skenan. Överstiger lastberäkningens max.
Snö- och vindlastberäkning

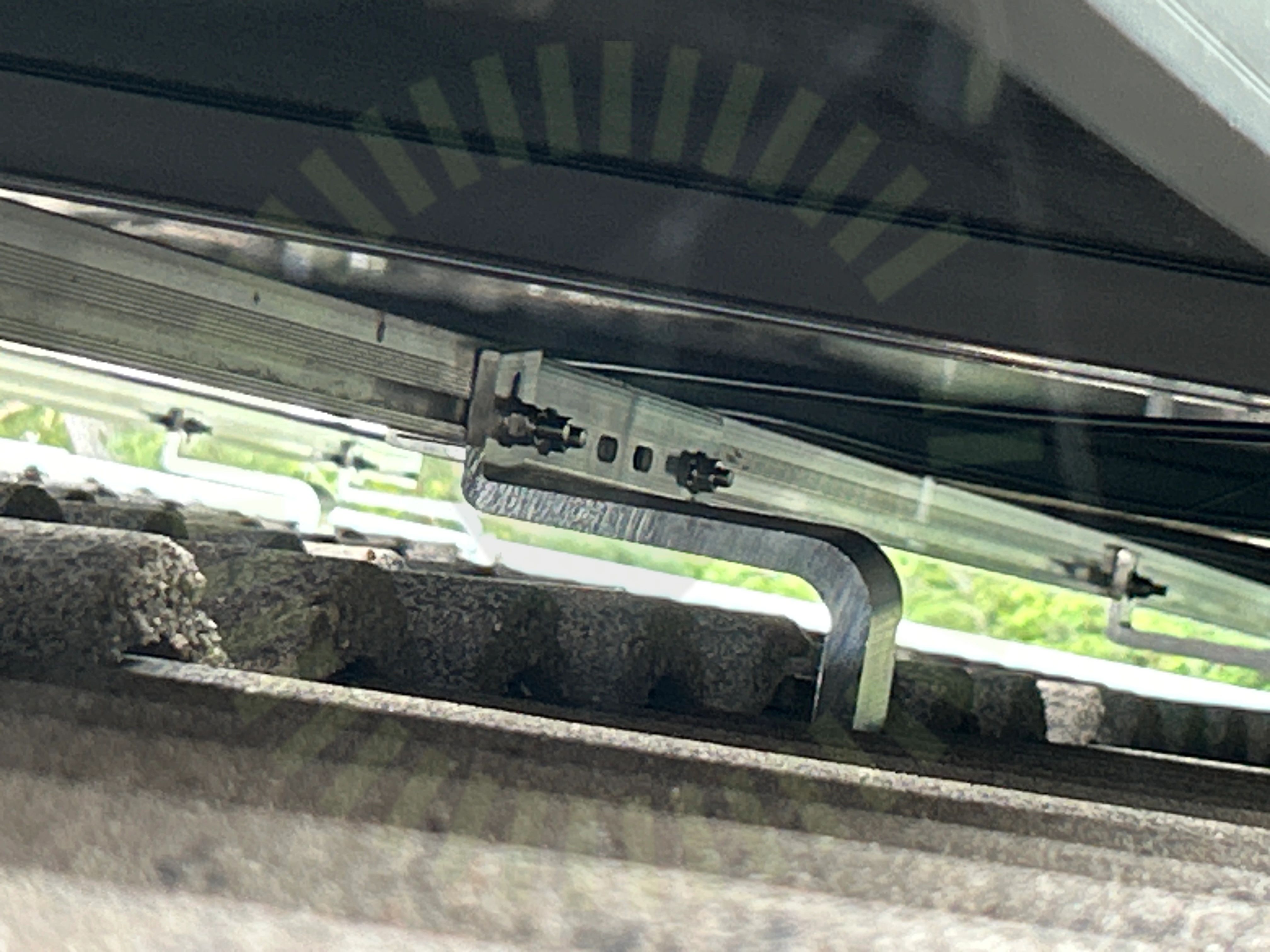

3.5 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

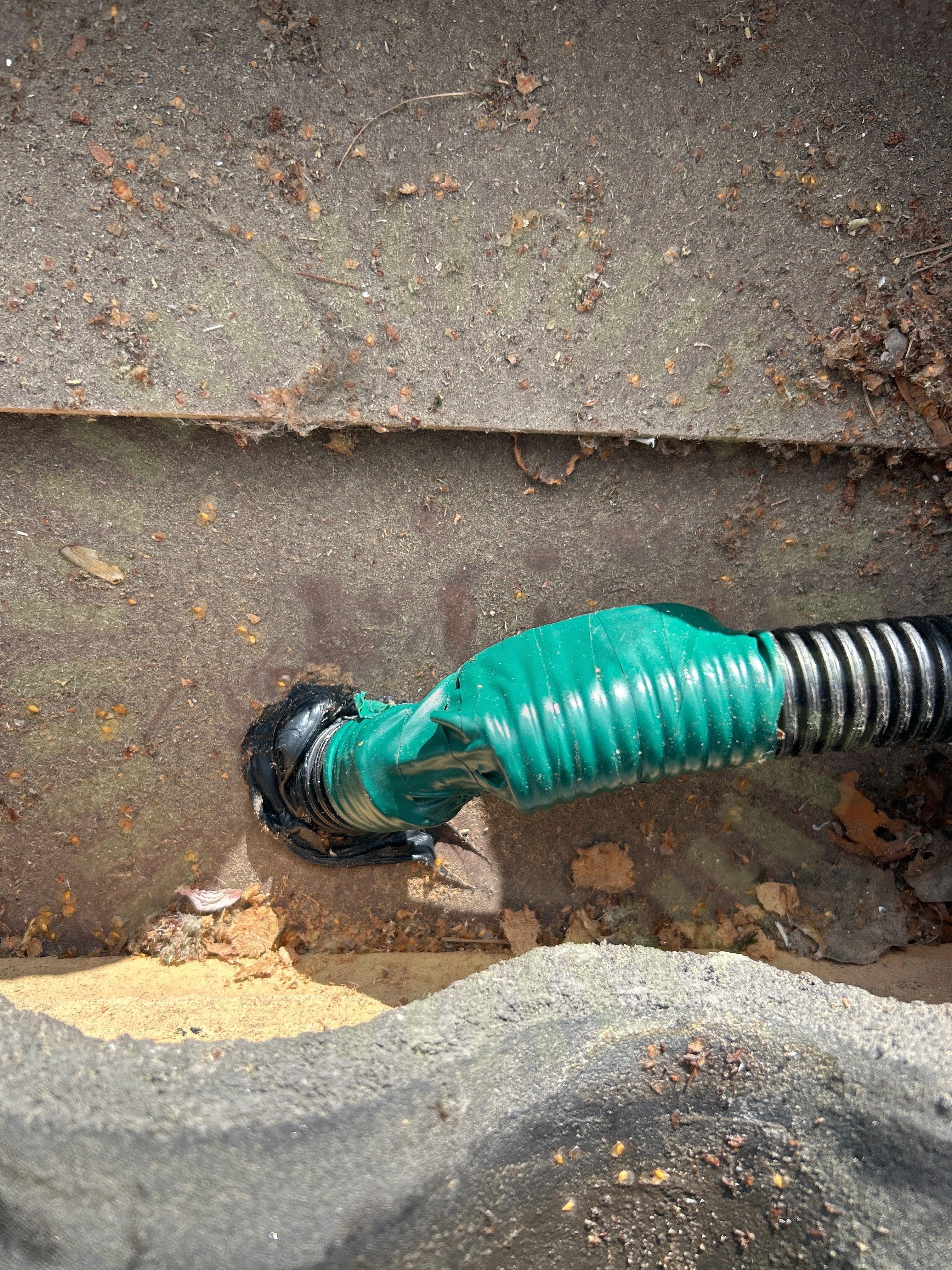

3.6 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

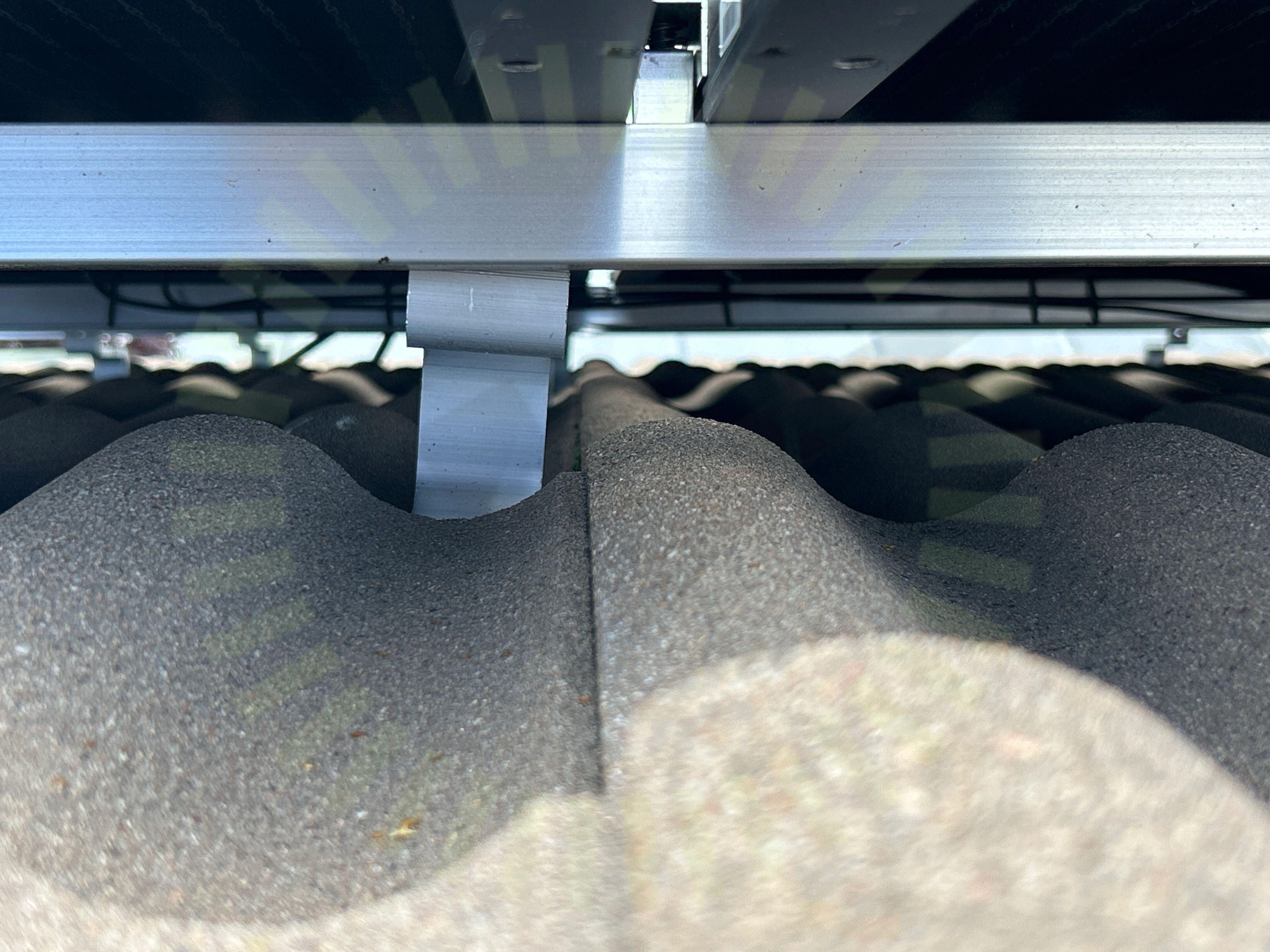

3.7 Sneda infästningar
Inte godkändFlertalet mycket sneda krokar under solpanelerna där det inte går att kontrollerna infästningar, risk finns för att dessa inte är korrekt monterade och riskerar att skada taket på sikt.

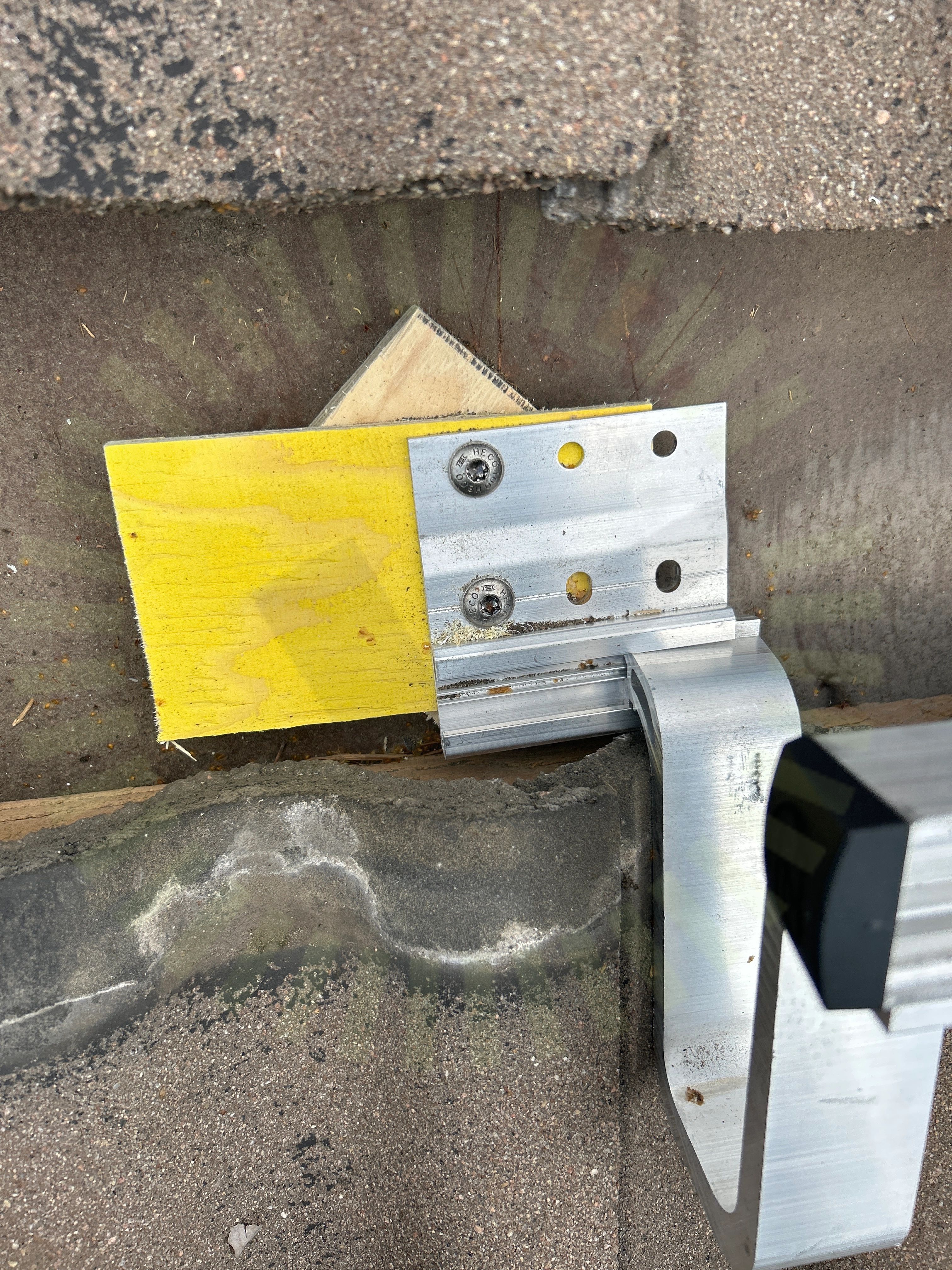

3.8 Tvådelad takkrok
Inte godkändKrokar är inte placerade innanför basplattan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 9
Godkända kontrollpunkter
19/28Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenornas infästningSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/28Infästning utanför takstol
Undercentral
Godkända kontrollpunkter
8/8BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5

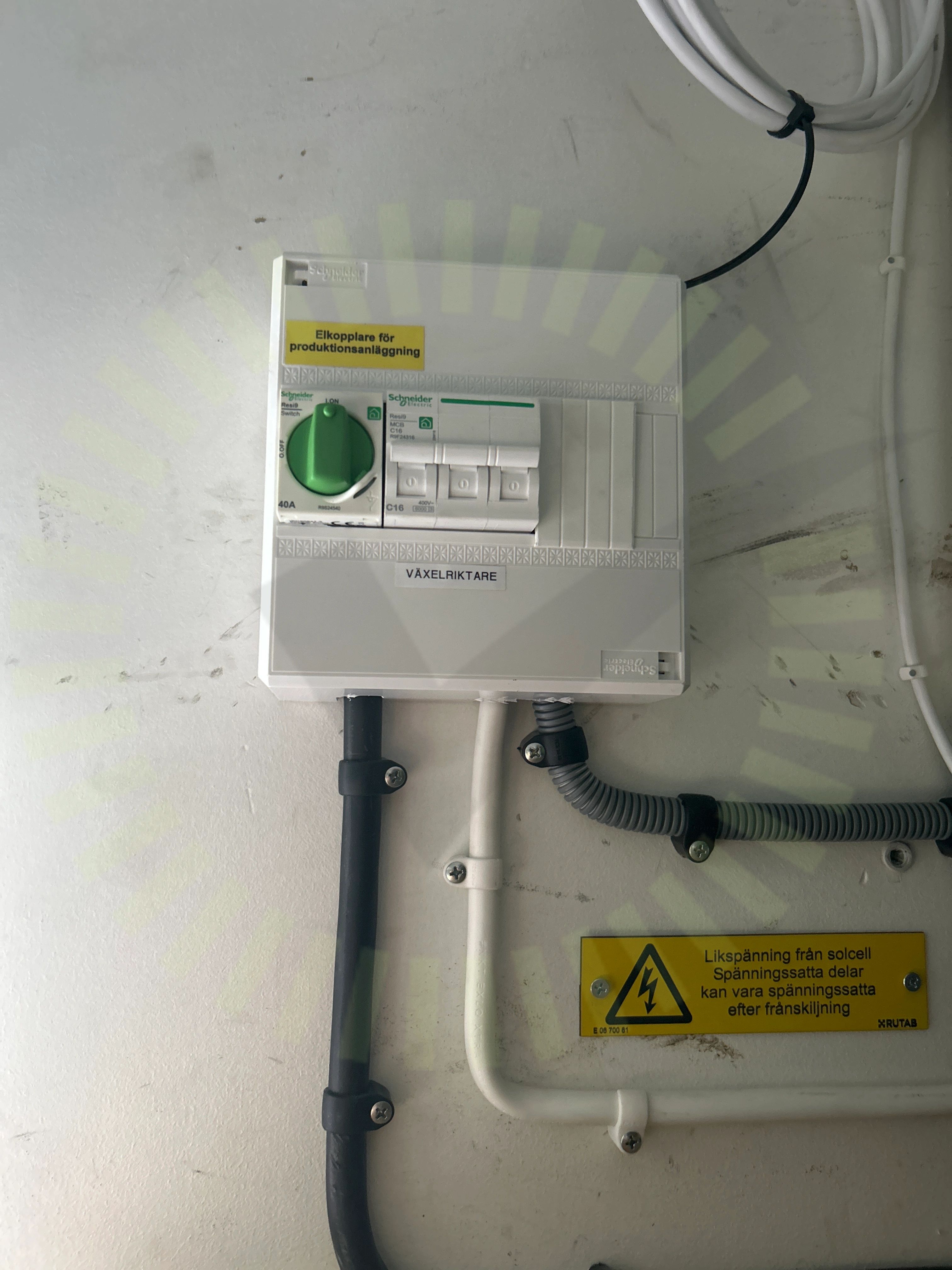

5.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler.
SEK 457, Sida 42
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning
Växelriktare
Anmärkningar
8/316.1 Billaddaren mäter solproduktion som förbrukning
KundkommentarKunden berättar att billaddningen inte fungerar som den ska längre. Den verkar blanda ihop solproduktion och förbrukning.

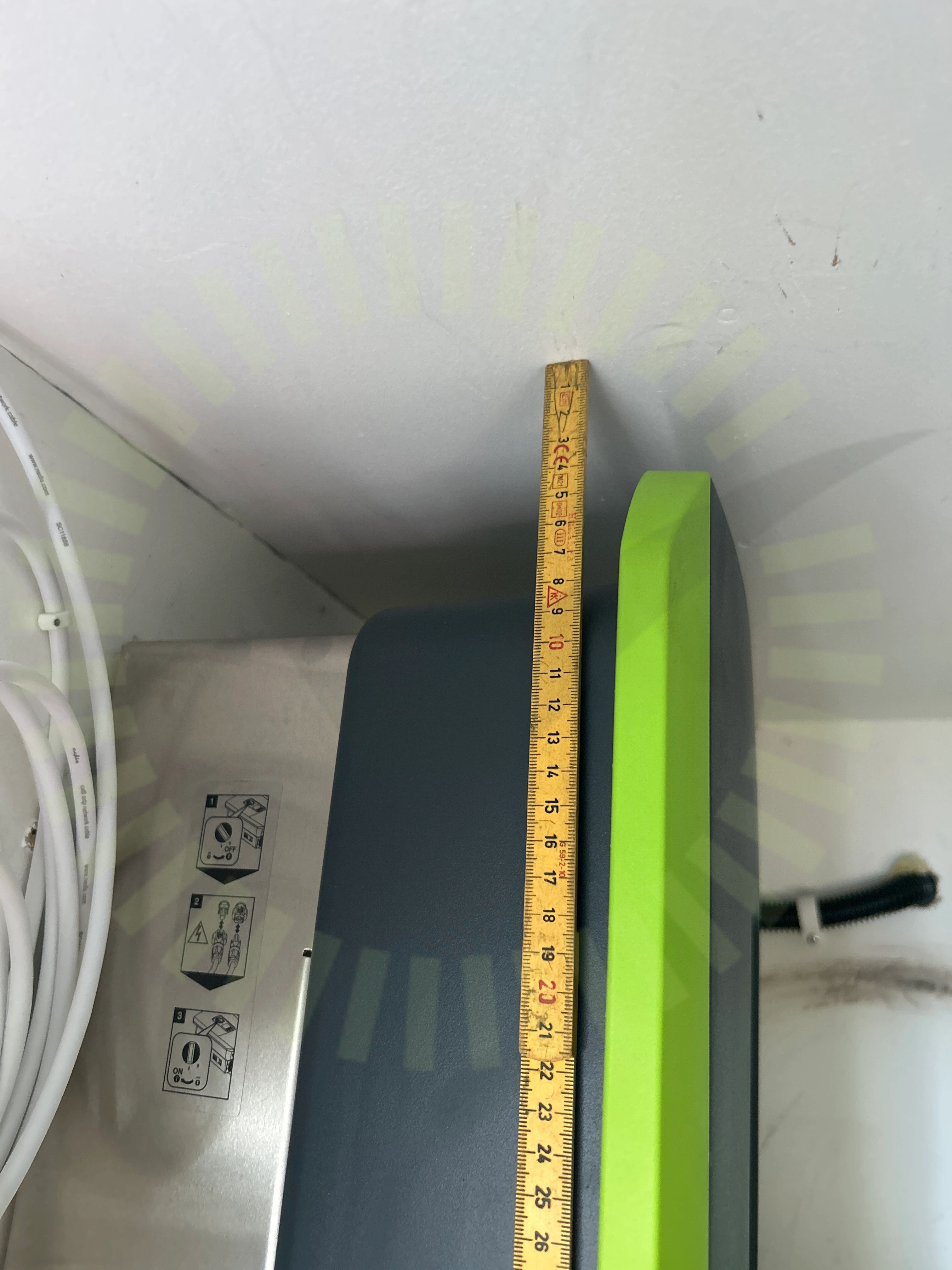

6.2 Avstånd
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
Tillverkarens anvisningar

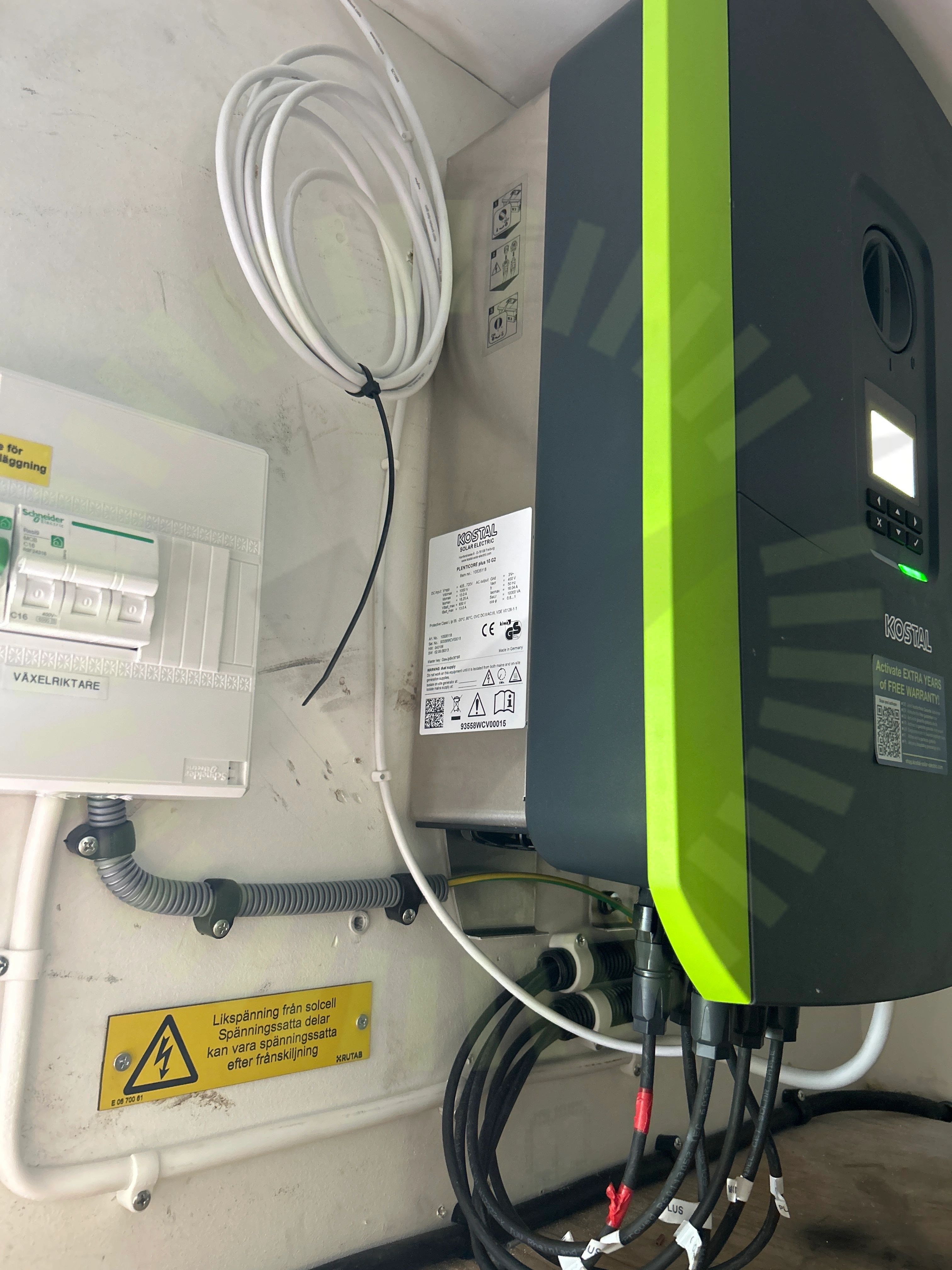

6.3 Brännbart underlag
Inte godkändVäxelriktaren är placerad på material som inte godkänns av tillverkaren.
Tillverkarens montageanvisningar

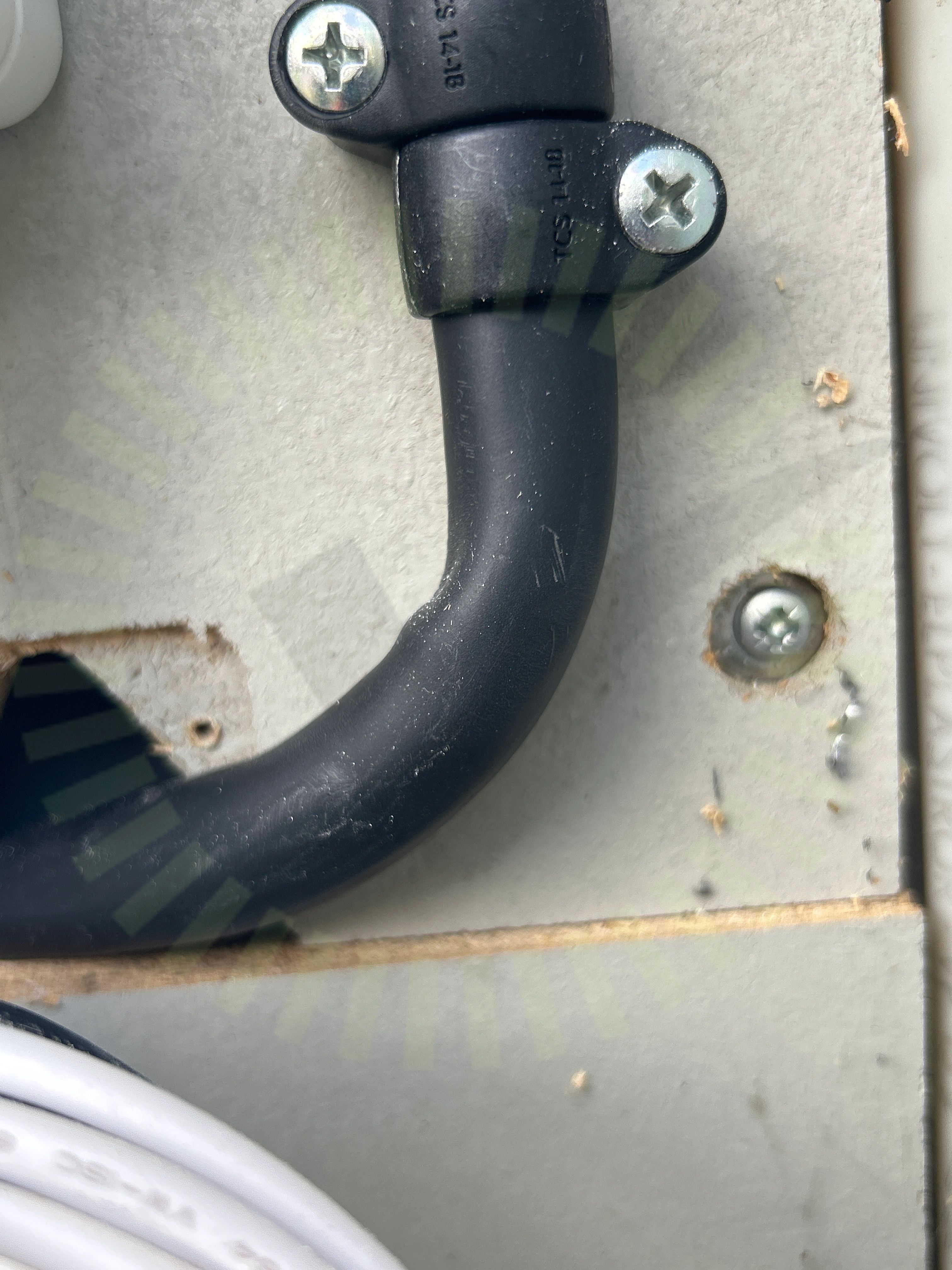

6.4 AC Böjradie
Inte godkändKabelns böjradie inte godkänd.

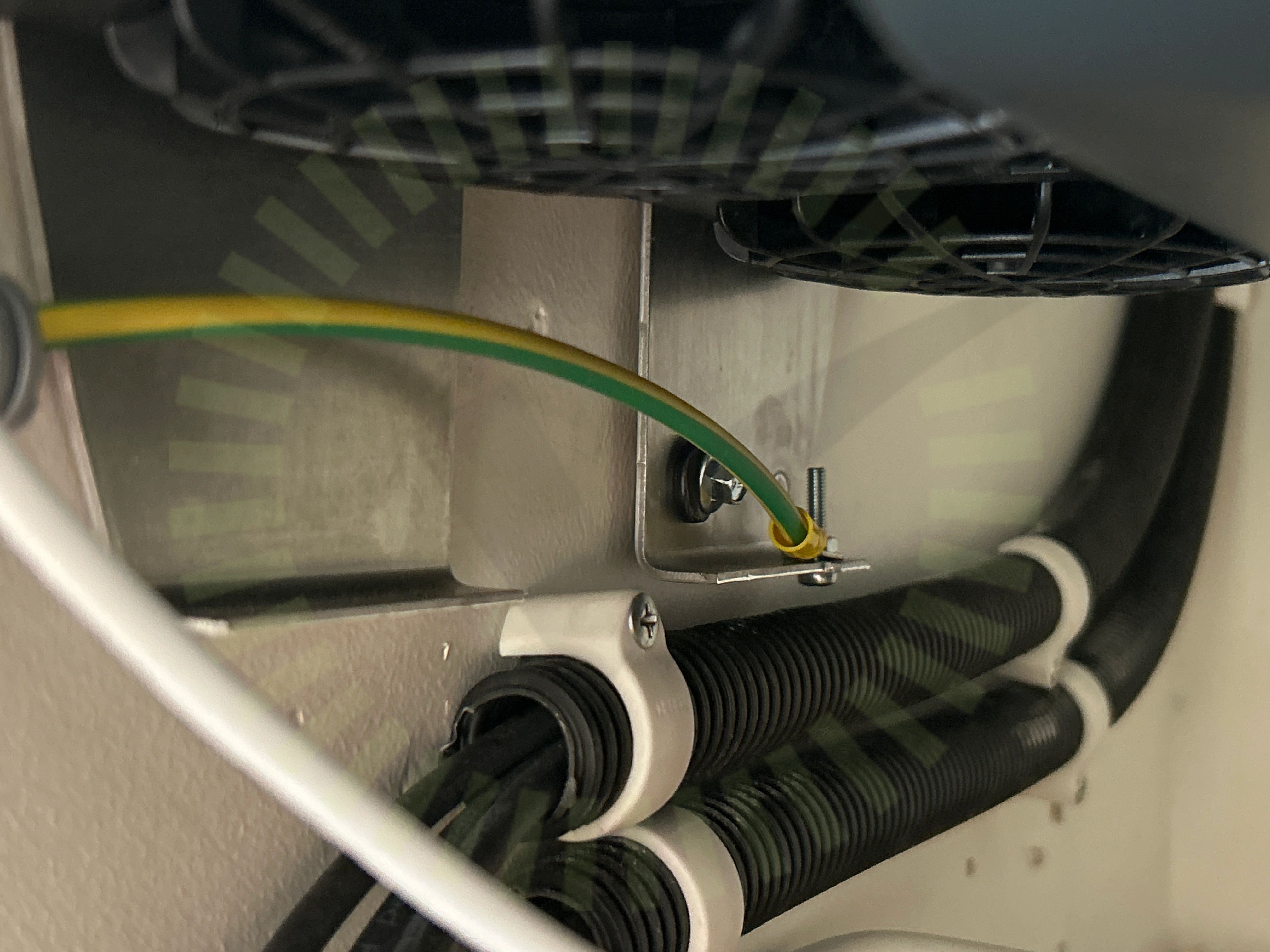

6.5 Infästning
Inte godkändVäxelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar. Plåtskruv sitter i trämaterial.

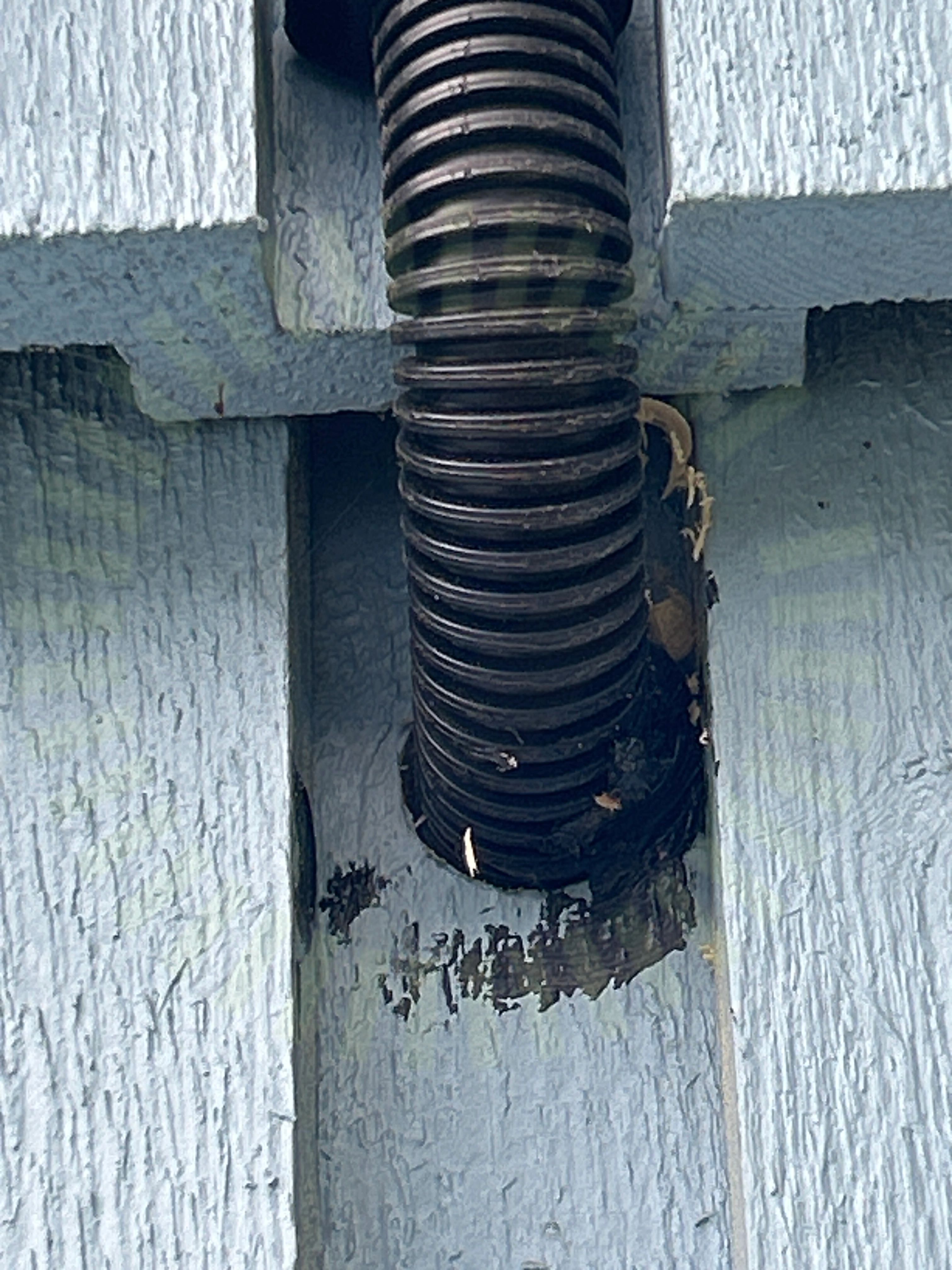

6.6 Genomföringar
Inte godkändGenomföring inte tätad.
6.7 Växelriktaren levererar inte data
KundkommentarKunden berättar att växelriktaren inte levererar några data, men en elektriker är inbokad för att komma och titta på det.

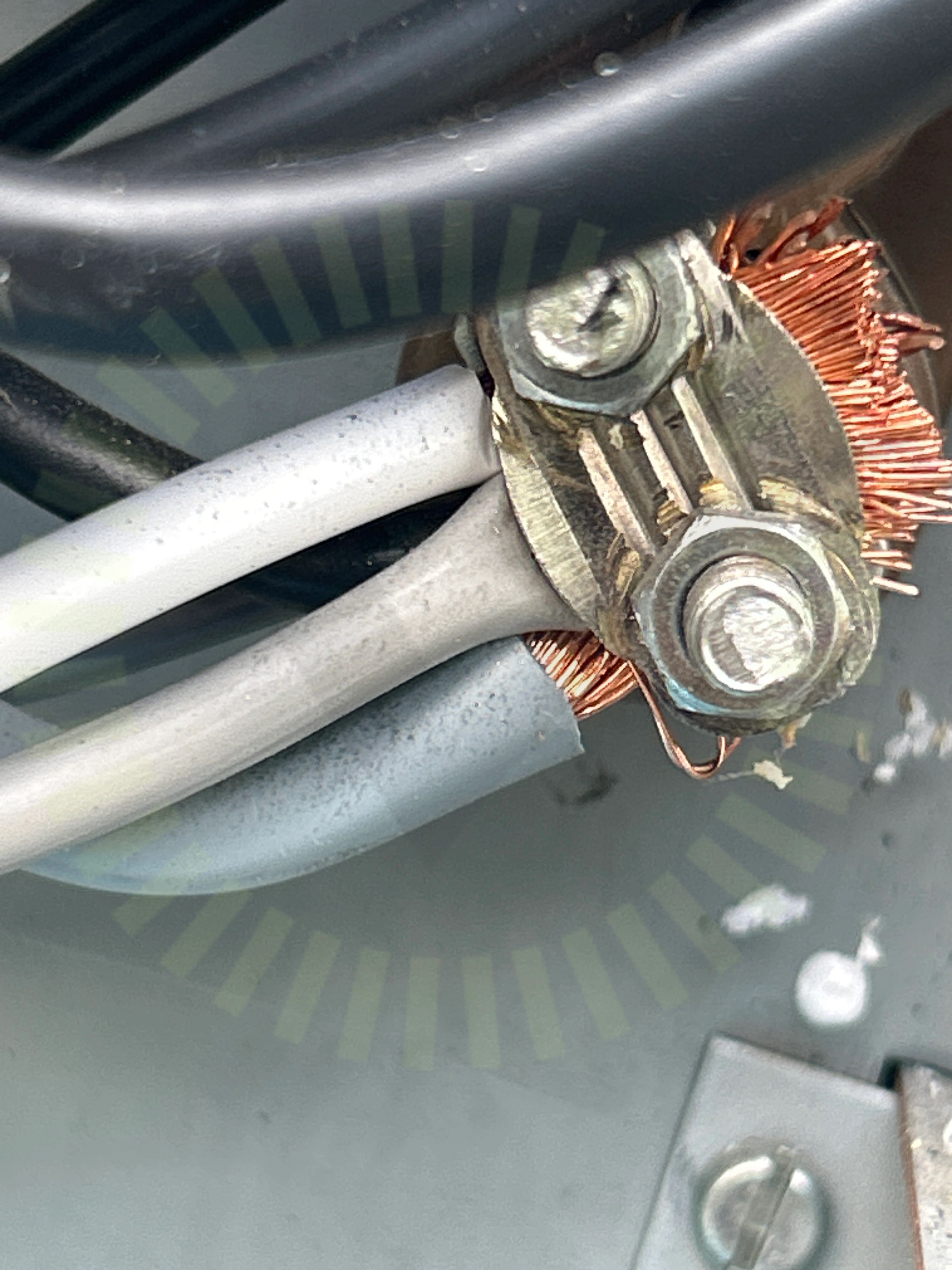

6.8 Uppskalad ledare
Inte godkändIsolering är klämd i plint. Den hör dock till billaddaren men är kopplad på samma plint som solpanelerna, och sol-elektrikern var där sist.
Godkända kontrollpunkter
23/31AC Anslutning VäxelriktareAC Kablage förläggningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringKabeldimensioneringLedare anslutnaLikspänningskomponenterMiljöMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt material
