Institutet för Solenergikvalitet

Besiktningsrapport

8.6
x

Installation genom

Nova Solar

Datum

10 augusti 2023

Ort

Torslanda, Västra Götalands län
Kontaktdon
Ändklämmor skena
Kabeluppfästning
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/16
Kontaktdon

3.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

14/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16
Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

7/24
Glipande takpannor

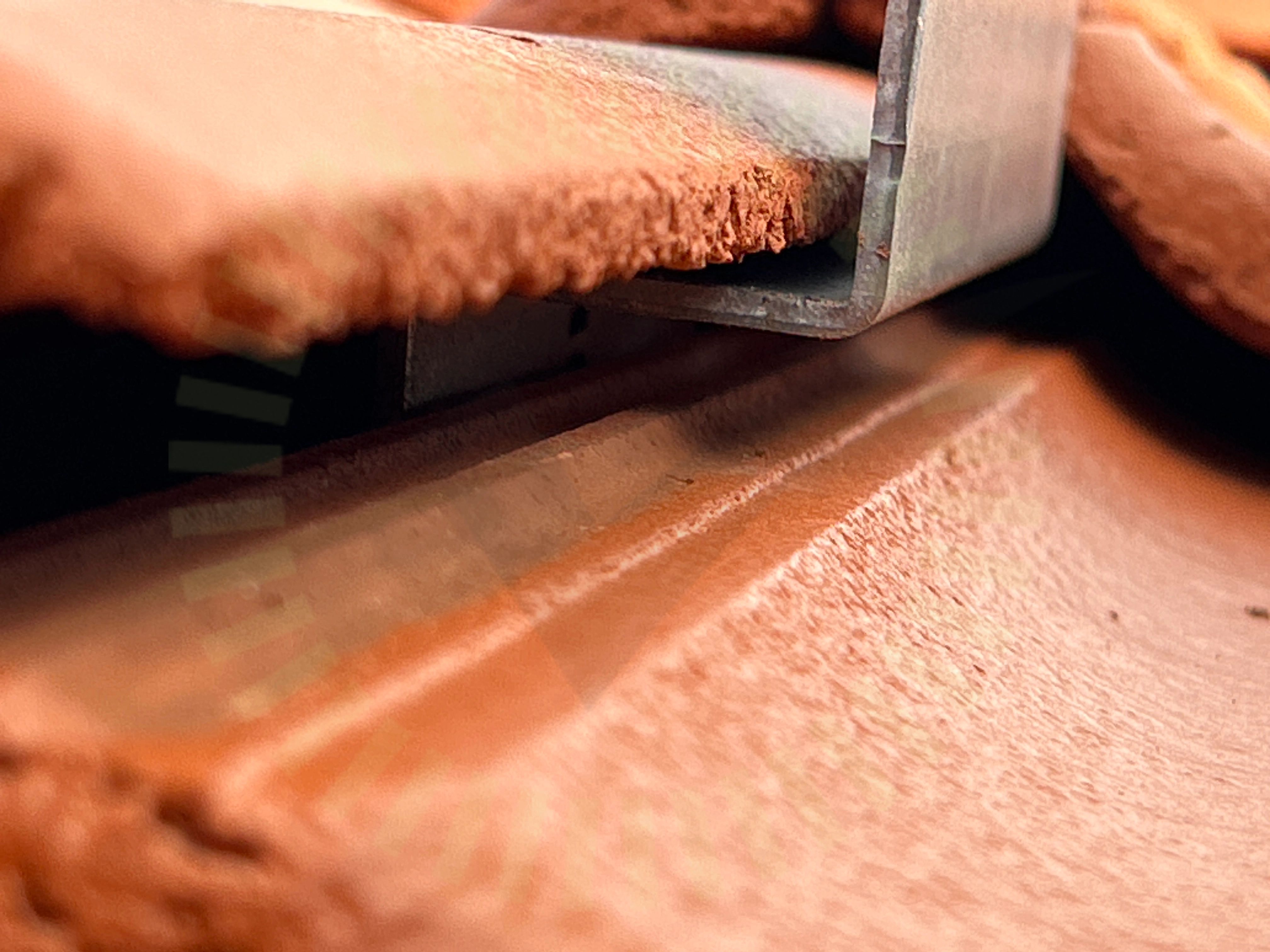

4.1 Glipande takpannor

Inte godkänd

Stora glipor mellan takpannor riskerar att släppa in fukt, smuts och skadedjur.

Kabeluppfästning

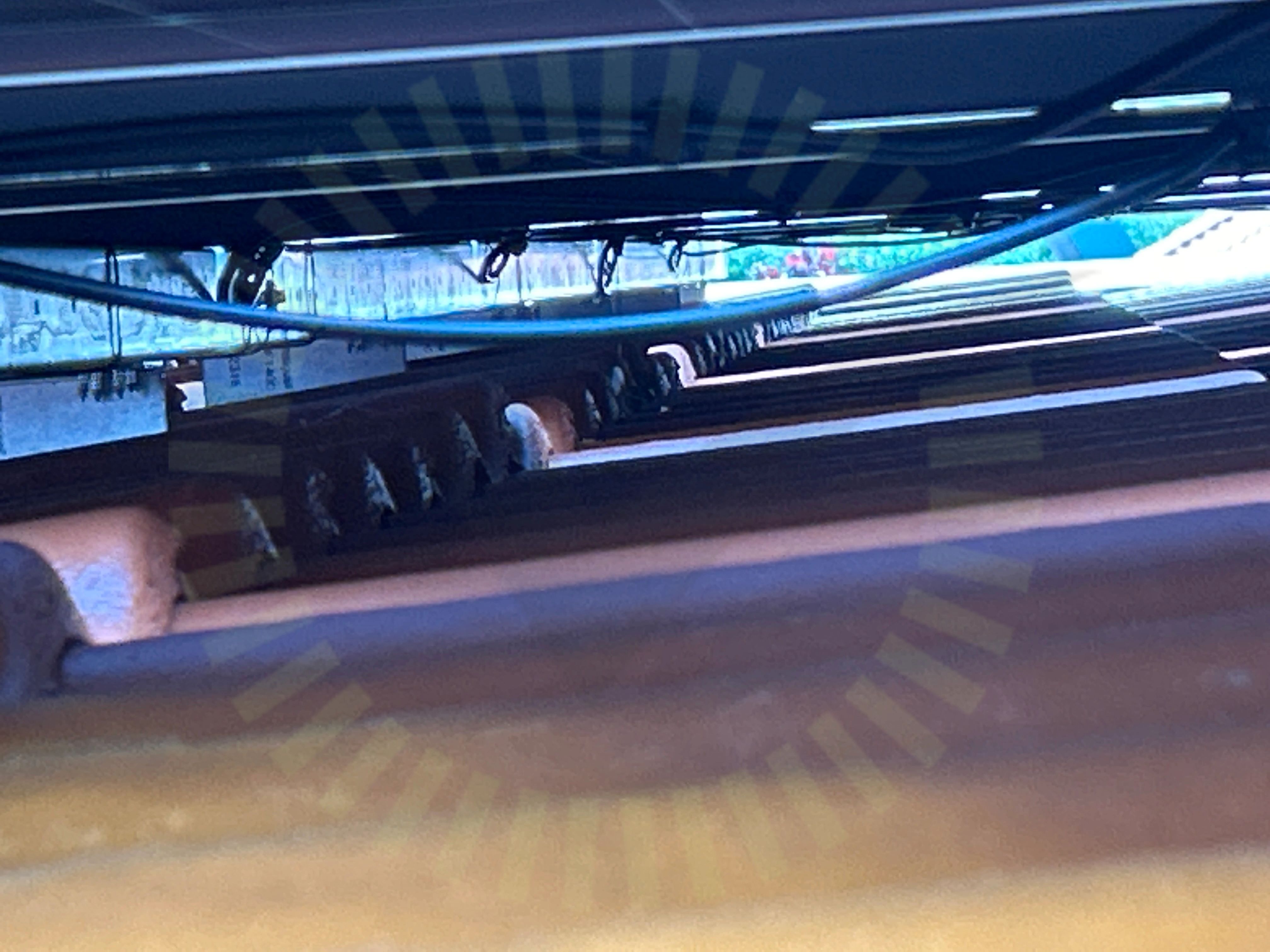

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

Takgenomföring

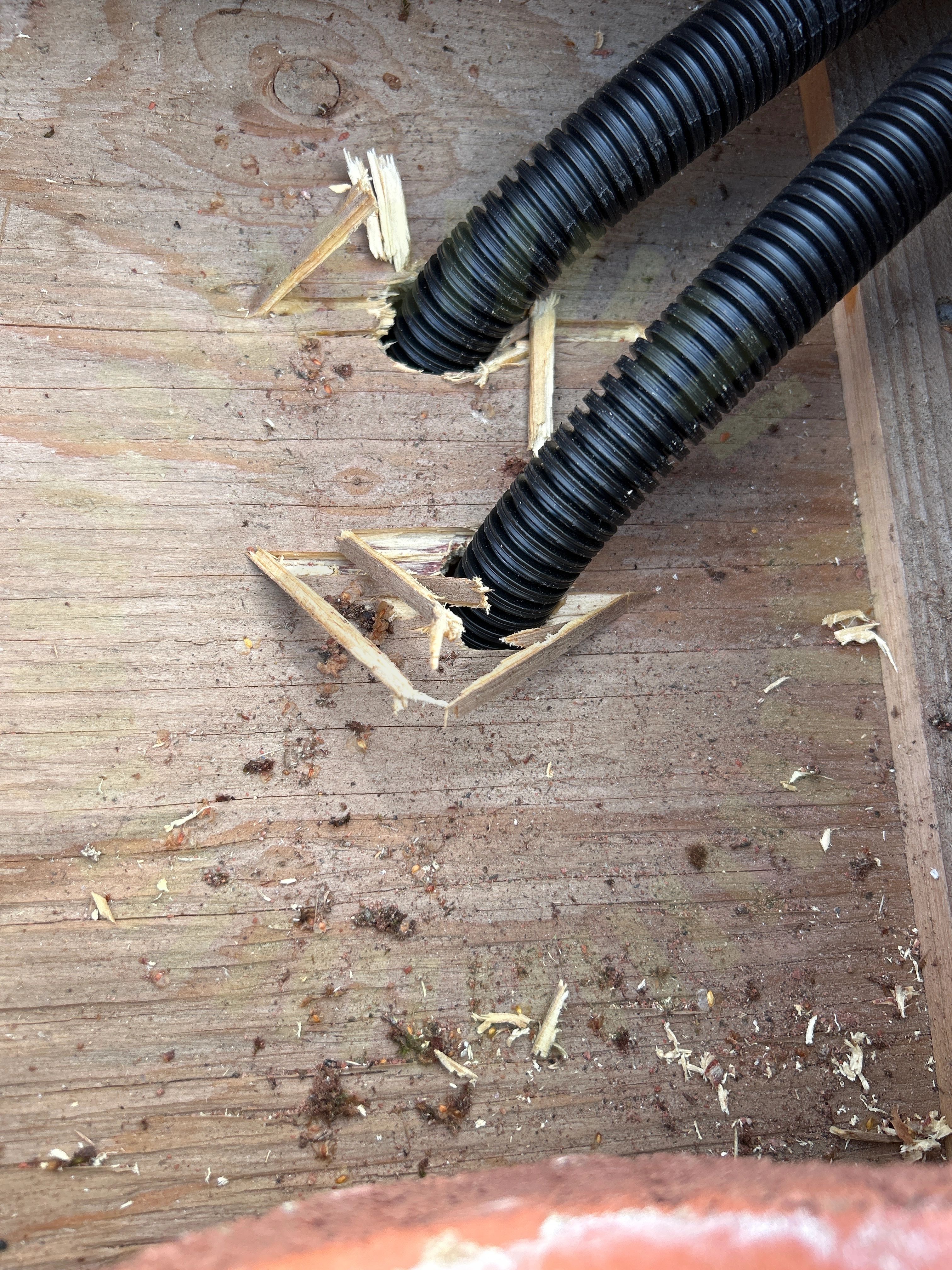

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt.

MA5104. Sid 1 (1) | Version 4 - 221101

4.6 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

PD5109 | Version 4 - 221028 | Sid 1 (1)
Ändklämmor skena

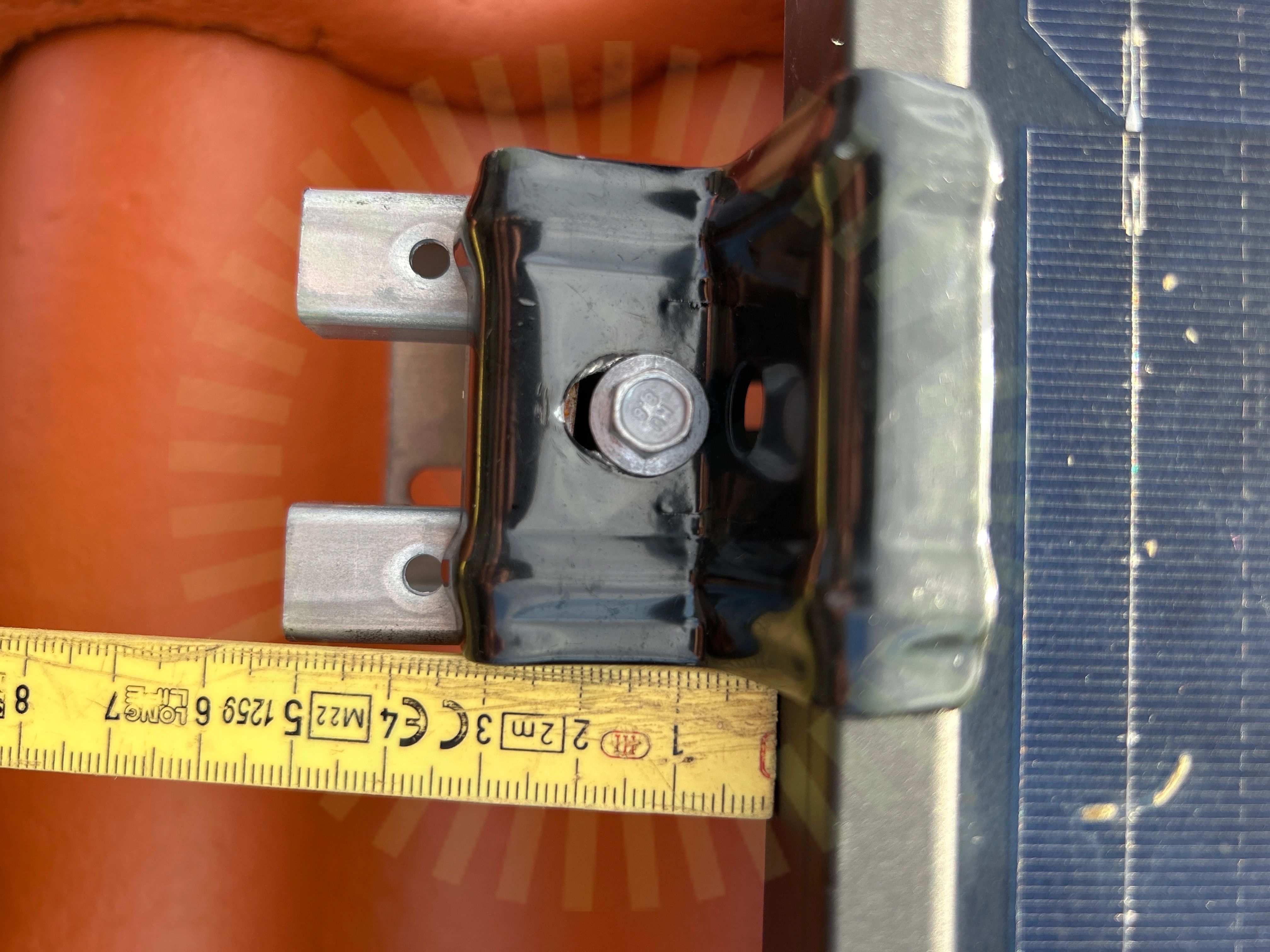

4.7 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

17/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skruv

Varselmärkning

Anmärkningar

1/5
Tillförlitligt fäst

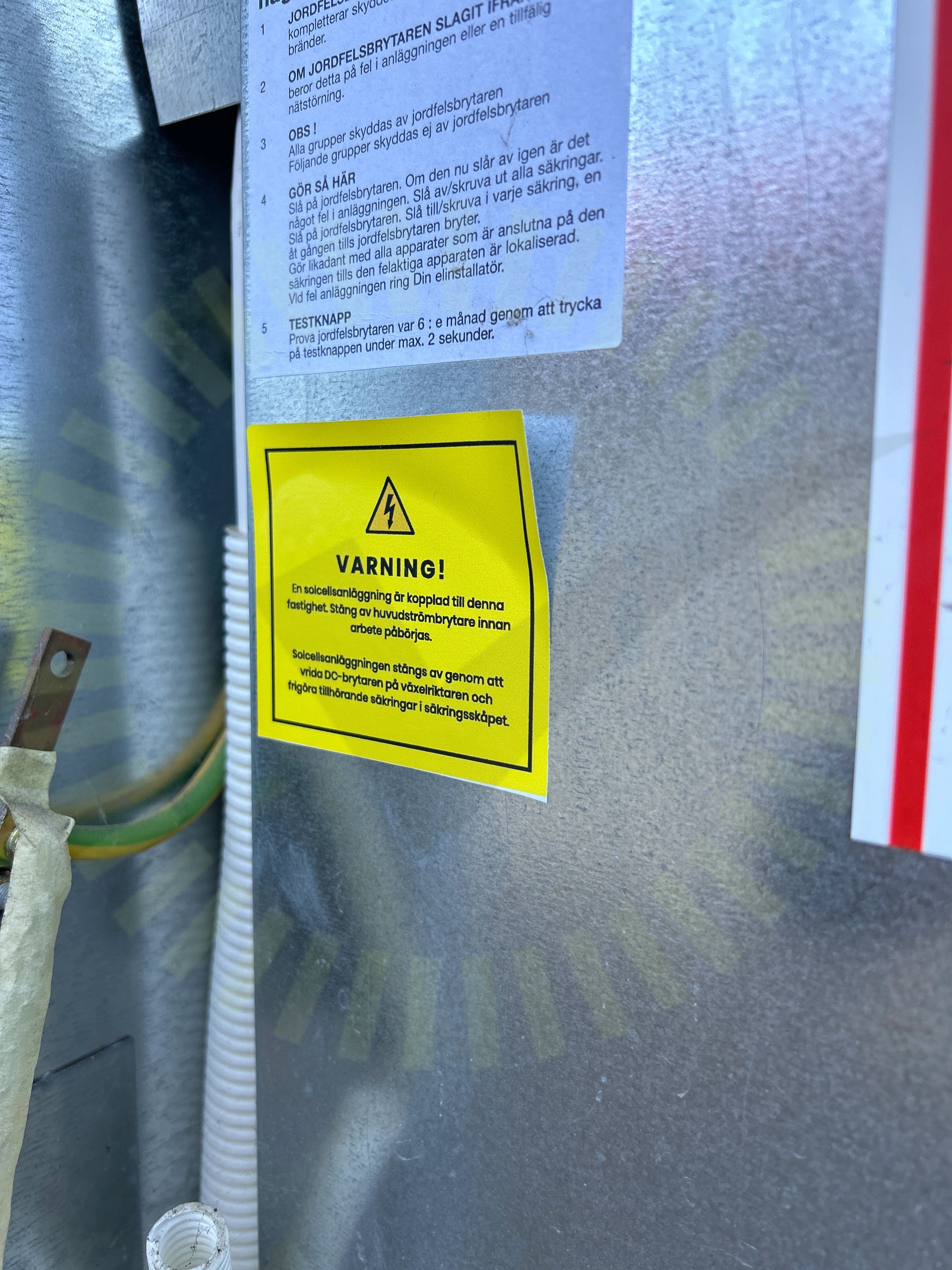

5.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/32
DC Kablage skydd

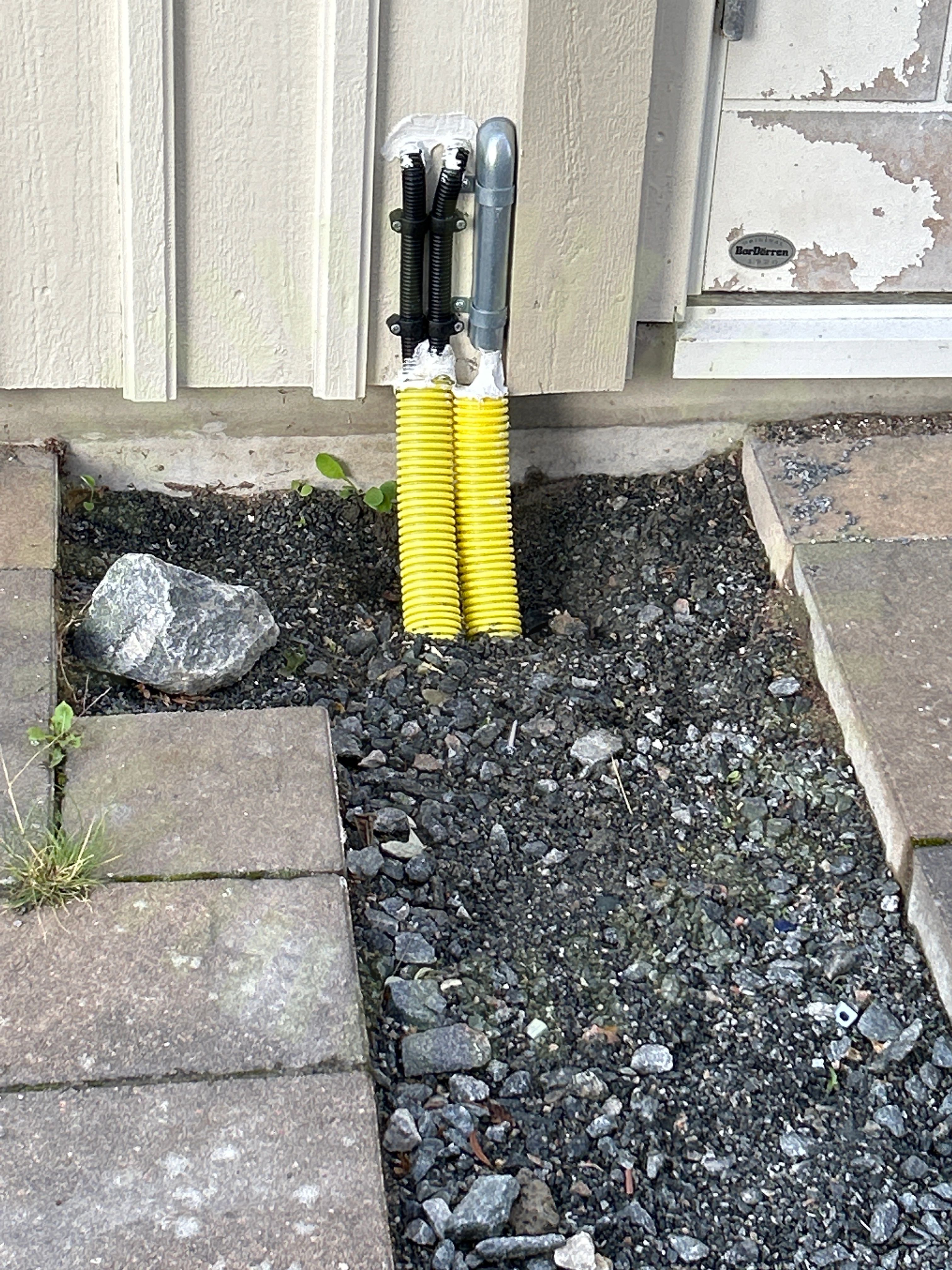

6.1 DC Kablage skydd

Inte godkänd

Gul markslang är inte väderbeständig och ska förläggas under mark, kabelskydd ska följa med ner till marknivå.

Godkända kontrollpunkter

31/32
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
