Institutet för Solenergikvalitet

Besiktningsrapport

6.8
x

Installation genom

Svea Solar

Datum

1 november 2023

Ort

Viken, Skåne län
Föremål mot bakstycke
Kontaktdon
Panelkablaget generell böjradie
81% godkända19% ej godkända

Om installationen

PanelerTrina: TSM-DE09.05 380-395W
MontagesystemCWL tätskiksplatta med Wasi skena
VäxelriktareGoodWe: GW17-25K SDT G2 Series
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3
Avtal

Tak 1, CWL tätskiksplatta med Wasi skena

Anmärkningar

8/22

2.1 Använda tätskiktsduk

Inte godkänd

Dokumentation att tätskiktsduken är testad enligt EN 13956 saknas.

2.2 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.

Främmande material

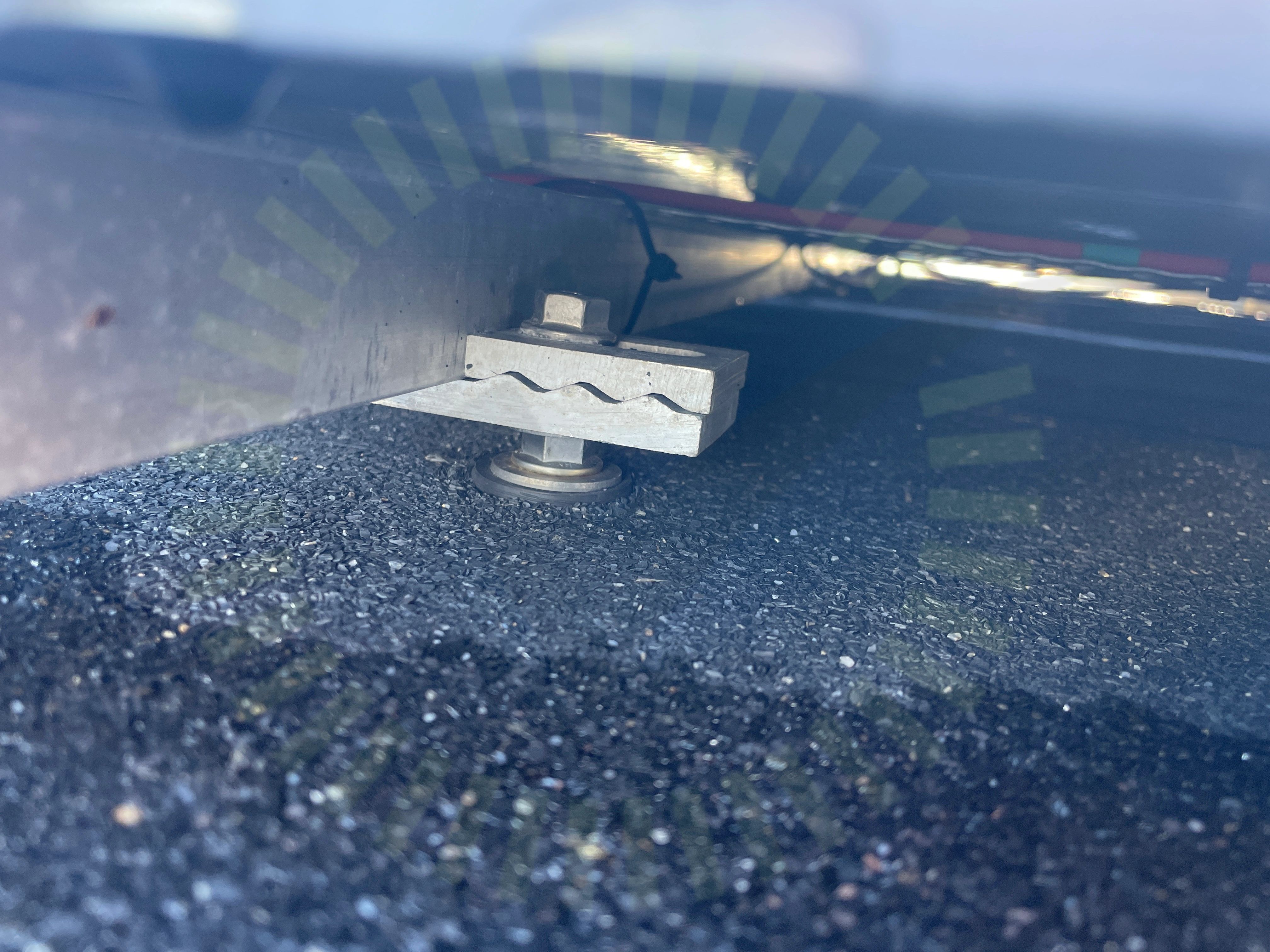

2.3 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier.

Kabeluppfästning

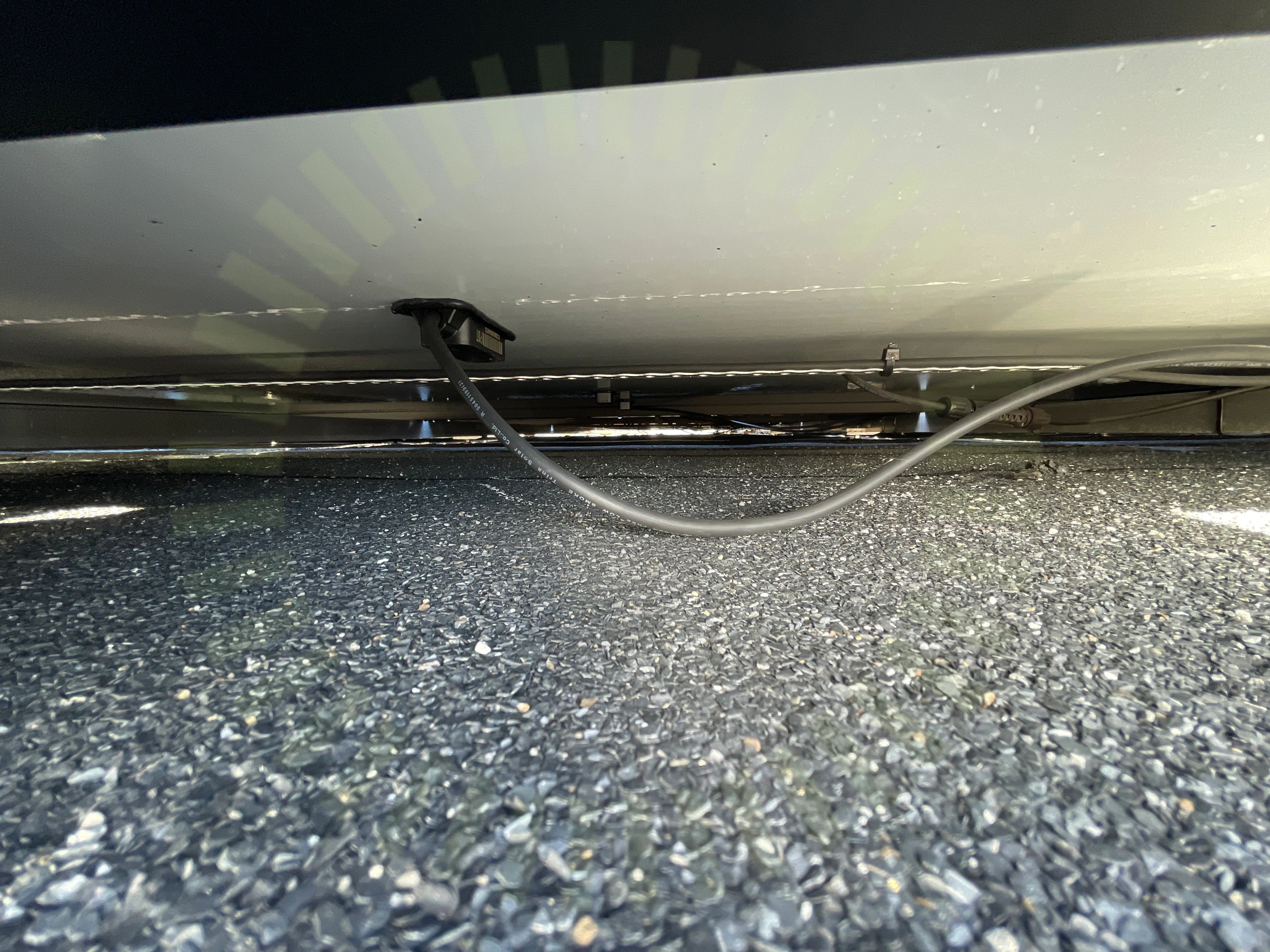

2.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

2.5 Skenornas överhäng

Inte godkänd

Lastberäkning saknas och korrekt bedömning kan ej genomföras.

2.6 Skenors avstånd till varandra

Inte godkänd

Lastberäkning saknas och korrekt bedömning kan ej genomföras.

2.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.8 Tätskiktsplattor CC mått

Inte godkänd

Lastberäkning saknas och korrekt bedömning kan ej genomföras.

Godkända kontrollpunkter

13/22
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSvetsning takpappSäkerhetsavståndVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22
Tätskiktsplattor Infästning

Tak 1, Trina: TSM-DE09.05 380-395W

Anmärkningar

4/15
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida på flertalet ställen.

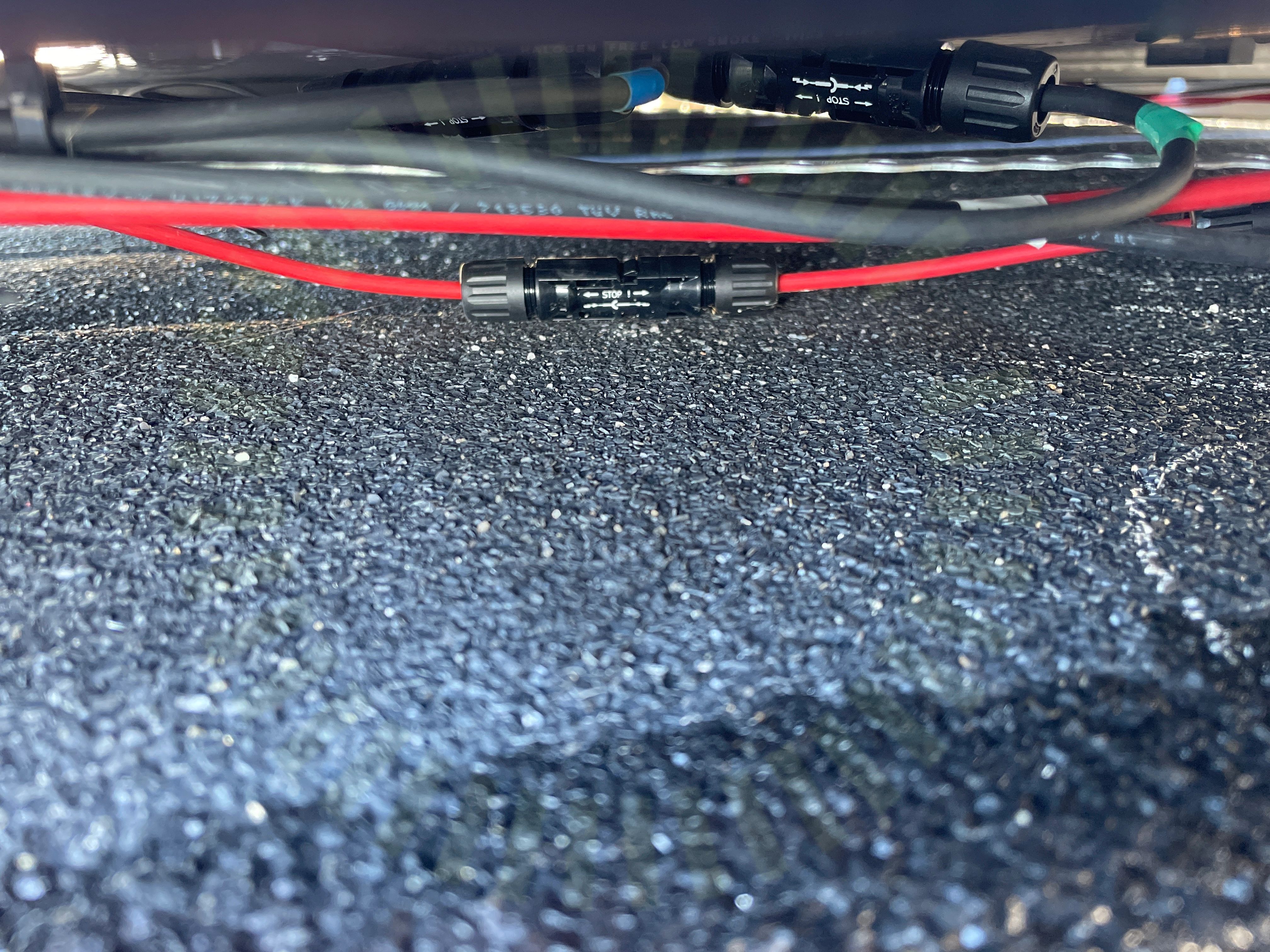

Kontaktdon

3.2 Kontaktdon

Inte godkänd

Kontakter ligger där vatten kan ansamlas.

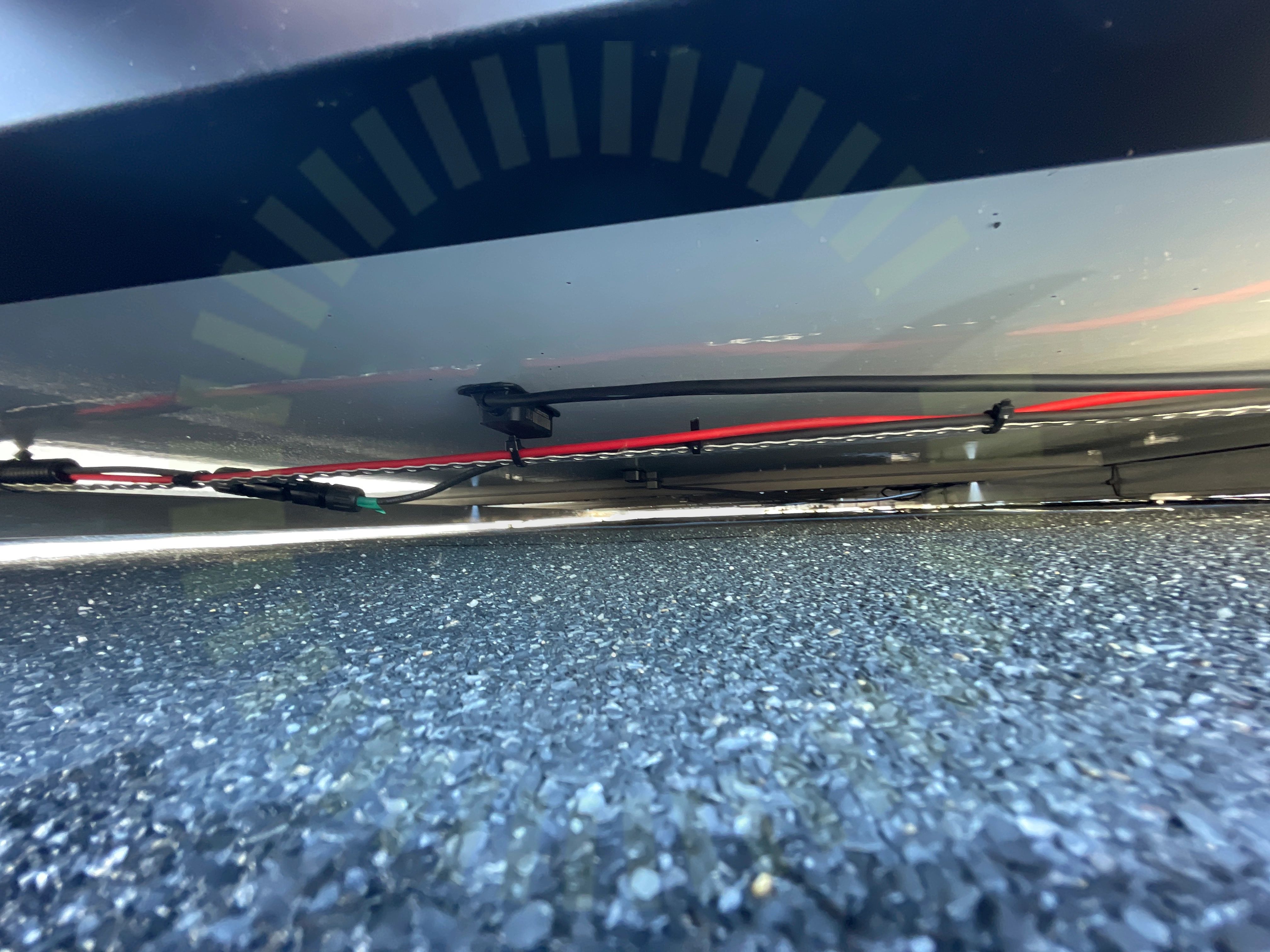

Panelkablaget generell böjradie

3.3 Panelkablaget generell böjradie

Inte godkänd

Panelernas kablar har generellt en för skarp böjradie under hela anläggnignen.

SS 436 40 00 (522.8.3)
Skarp kant.

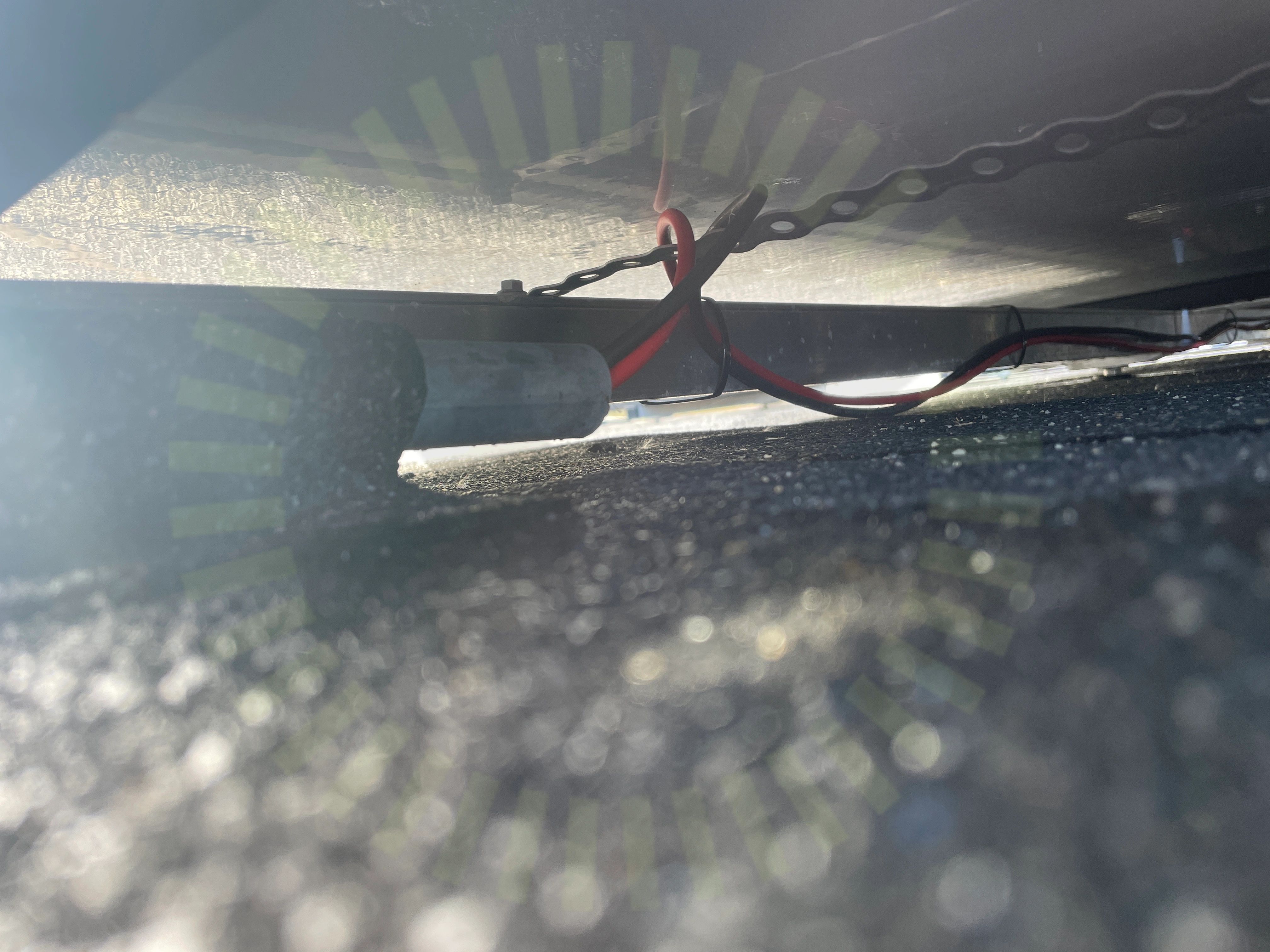

3.4 Skarp kant.

Inte godkänd

Kablage utsätts för skarpa kanter.

Godkända kontrollpunkter

11/15
DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/37

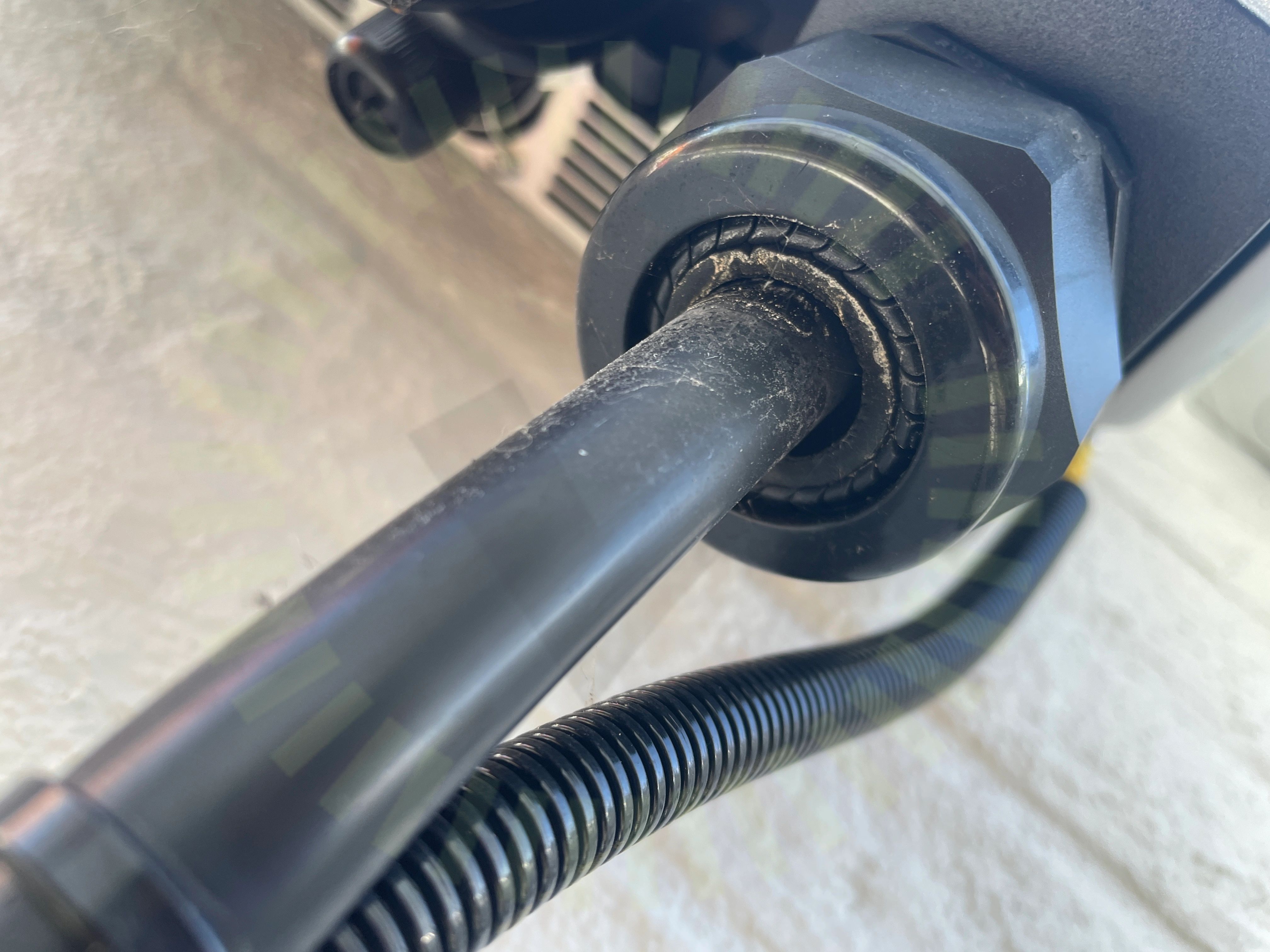

Förskruvning

6.1 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 29

6.2 Huvudsäkring

Inte godkänd

Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

Säkringsdimension

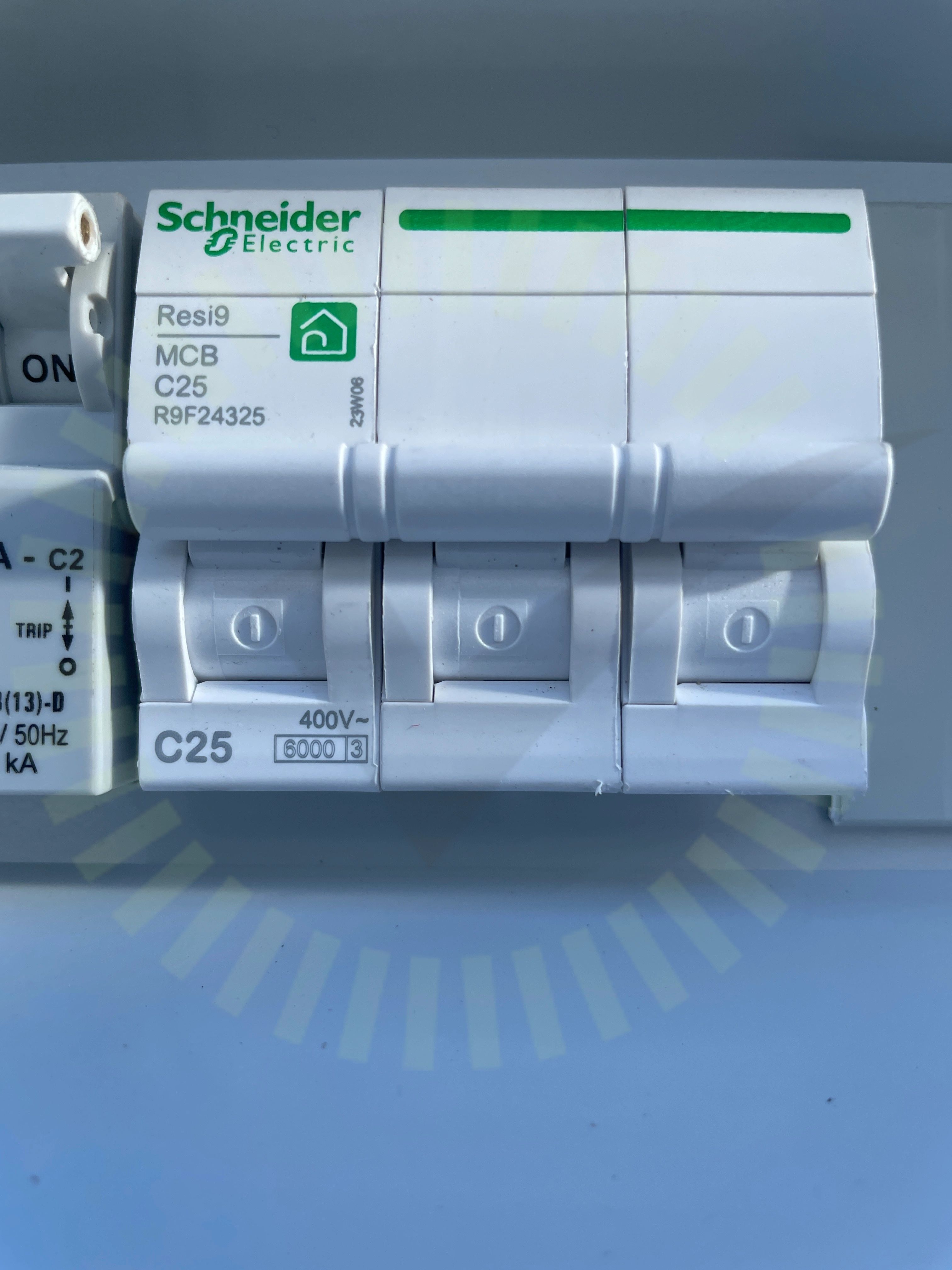

6.3 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

Väderskydd

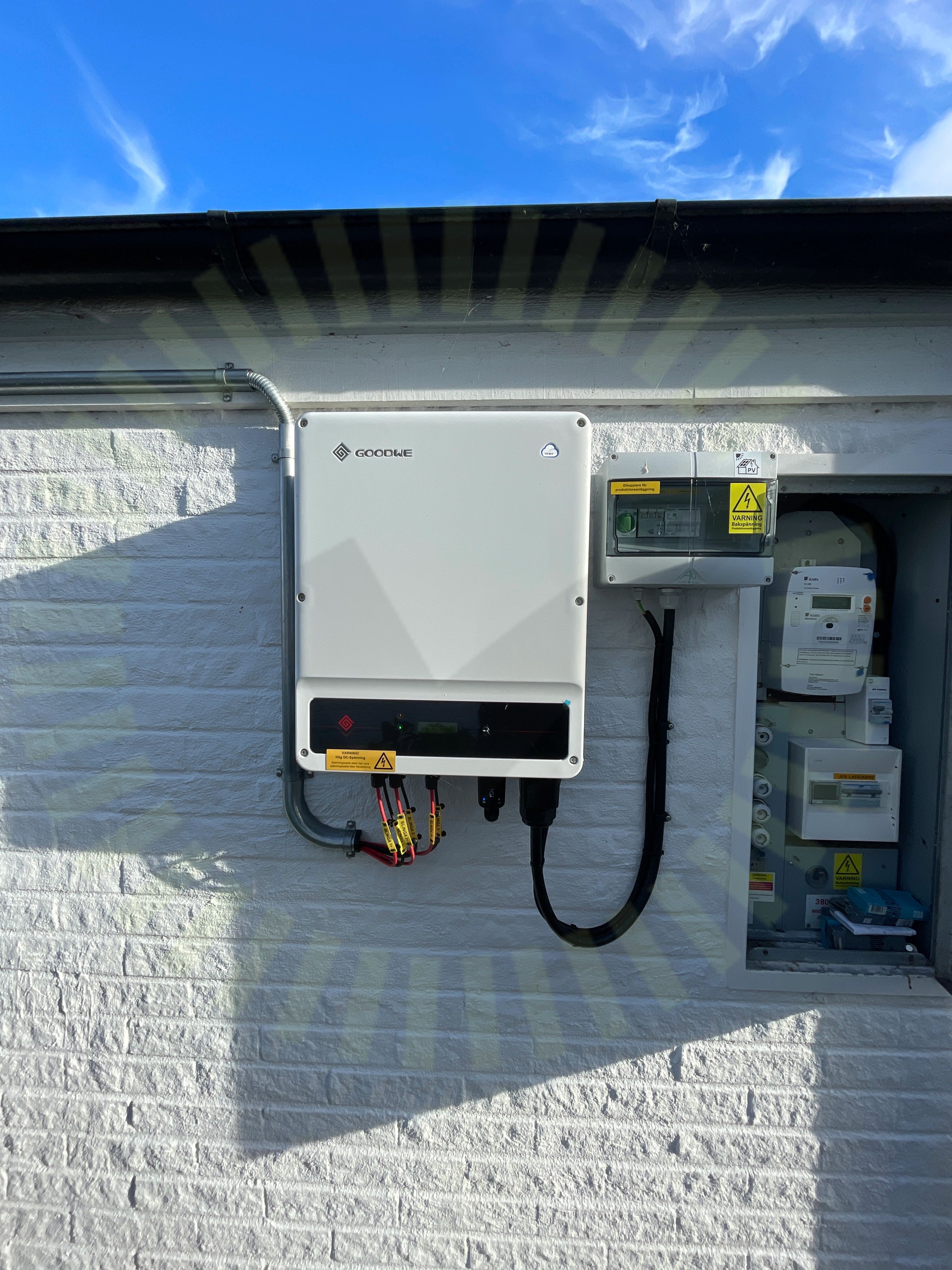

6.4 Väderskydd

Inte godkänd

Växelriktaren får inte placeras oskyddad för väder.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16

Godkända kontrollpunkter

29/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/37
DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
