Institutet för Solenergikvalitet

Besiktningsrapport

7.5
x

Installation genom

1KOMMA5°

Datum

6 december 2022

Ort

Rottne, Kronobergs län
Fästens placering
Dragavlastade
Kabeluppfästning
80% godkända20% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2 SingleRail med MAFI infästning
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/12
Dragavlastade

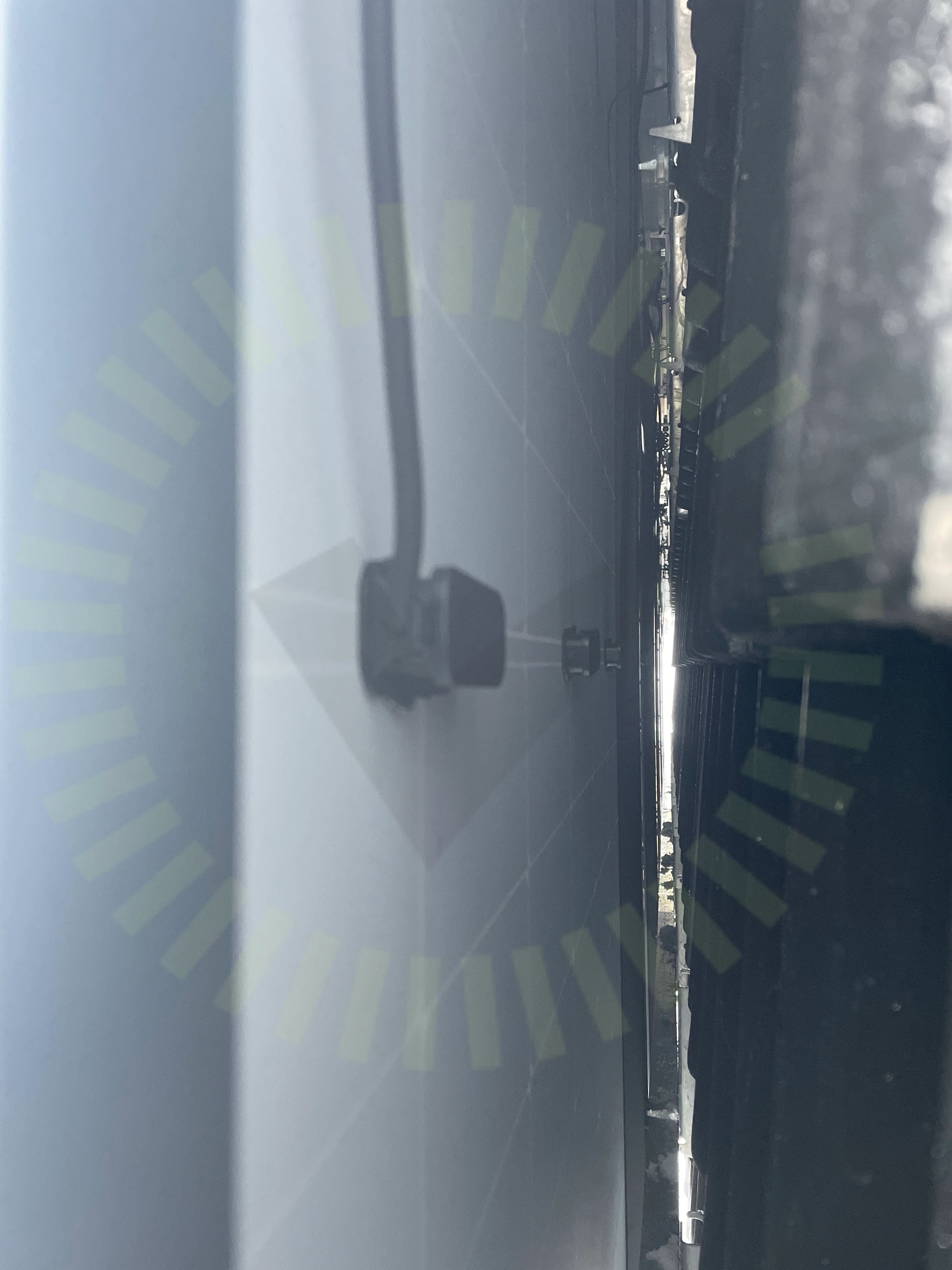

1.1 Dragavlastade

Inte godkänd

Kablar ej dragavlastade. Frihänger ca 80 cm från kopplingsbox under panel.

SS 436 40 00 (522.8.3)
Fästens placering

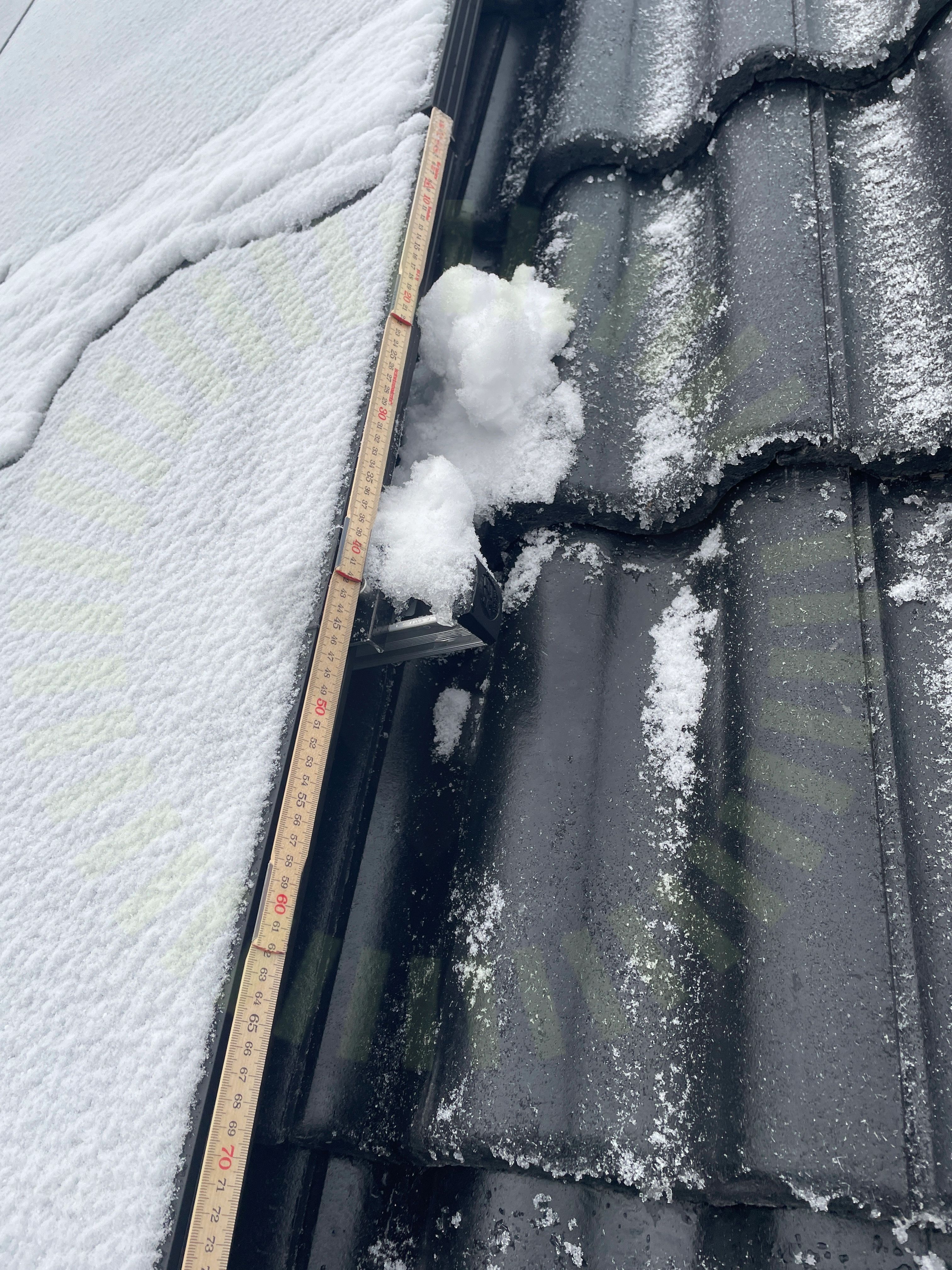

1.2 Fästens placering

Inte godkänd

Felaktig klämzonzon har använts i panelernas överkant. Övre raden 37 cm från kortsida, undre raden 42 cm från undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.

Godkända kontrollpunkter

9/12
DräneringshålFästenas överlappningFörbindelse av kontakterFöremål BakstyckeHöjdskillnadKlämmornas storlekMellanrumSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/12
Skador

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

4/31

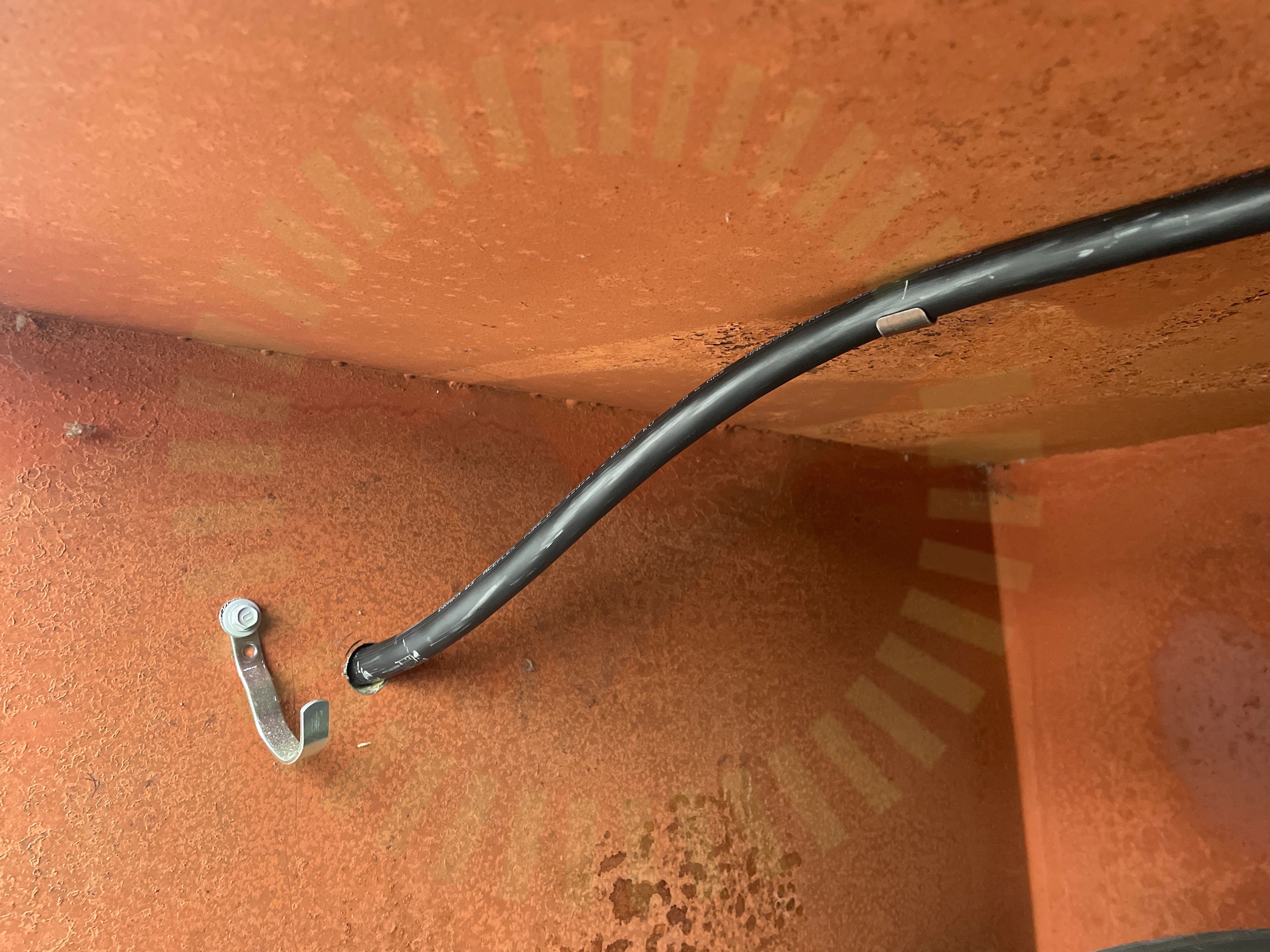

2.1 AC Förläggning

Inte godkänd

Uppfästning av AC kabel klara knappt kabelns tyngd.

SS 436 40 00 (522.8.4)
AC kabel skarp kant

2.2 AC kabel skarp kant

Inte godkänd

Plåtskåp. Mekansiskt skydd saknas vid genomföring

2.3 Dokumentation Växelriktare

Inte godkänd

Projektering saknas.

Varning för likspänning

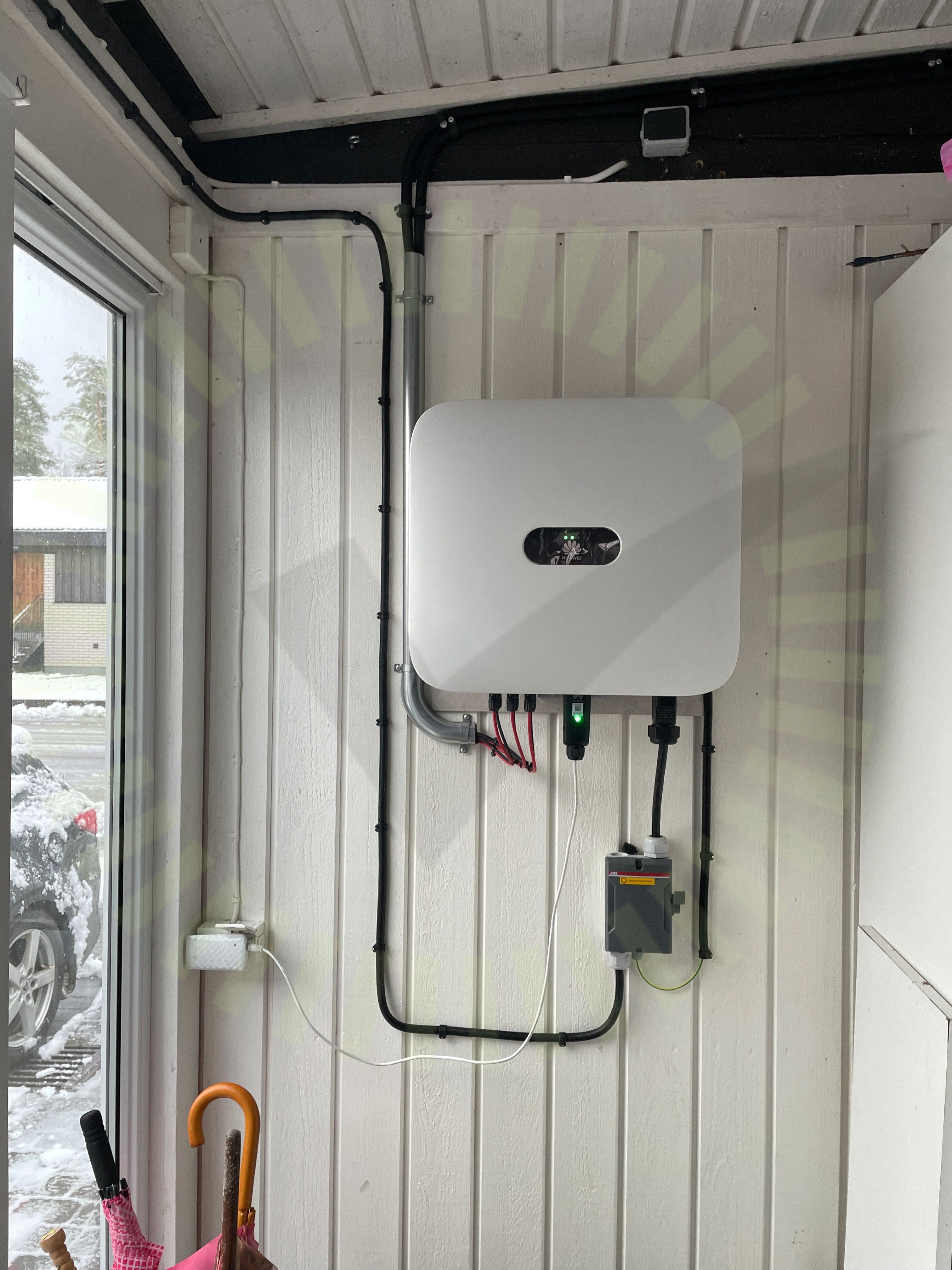

2.4 Varning för likspänning

Inte godkänd

Saknas vid växelriktaren

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

27/31
AC BöjradieAC GenomföringarAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningPESäkringTillförlitligt fästUtrymmeVarning för backspänningVinkel

K2 SingleRail med MAFI infästning

Anmärkningar

3/10
Främmande material

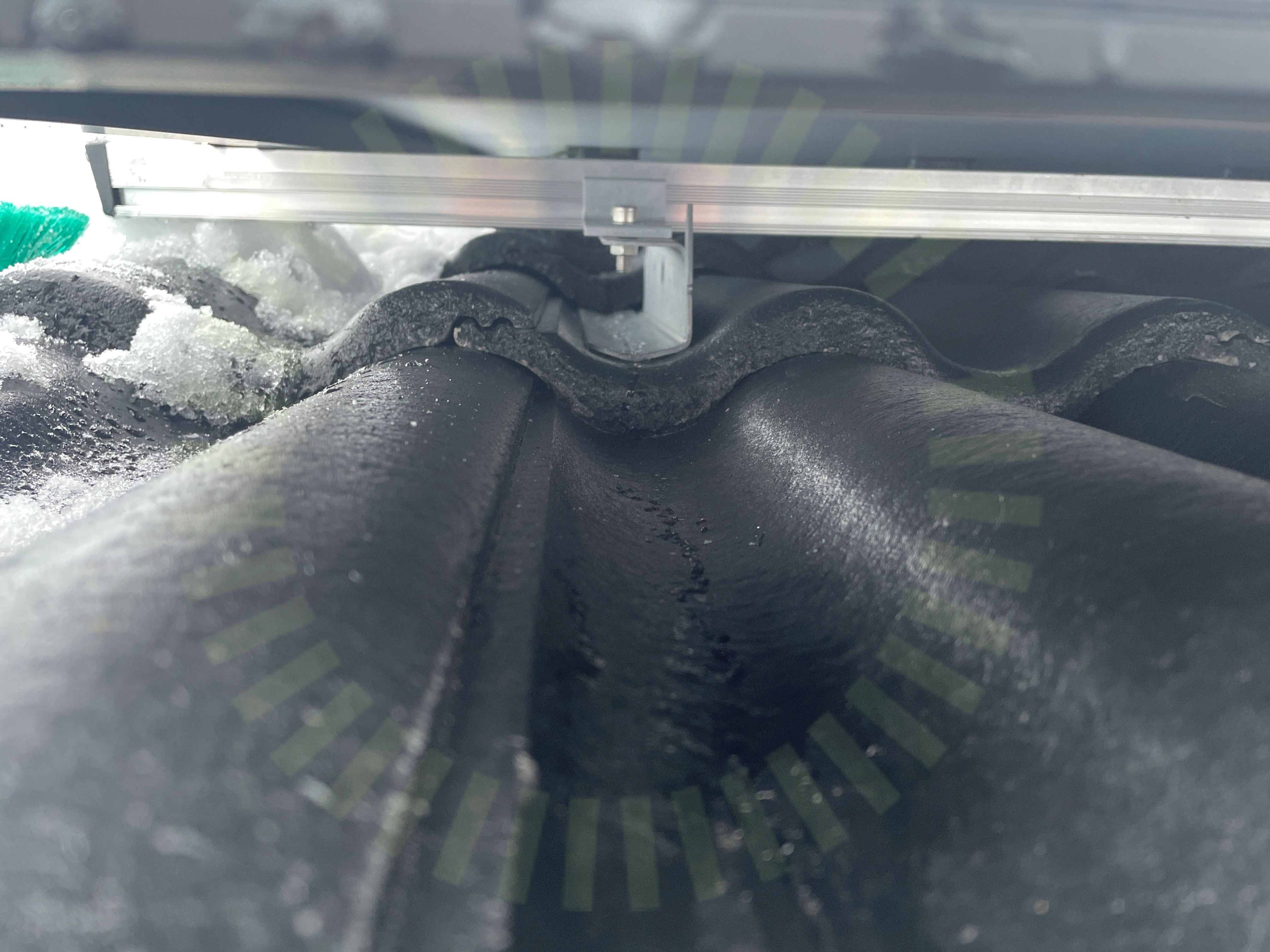

3.1 Främmande material

Inte godkänd

K2 skena blandat med mafi fäste

Kabeluppfästning

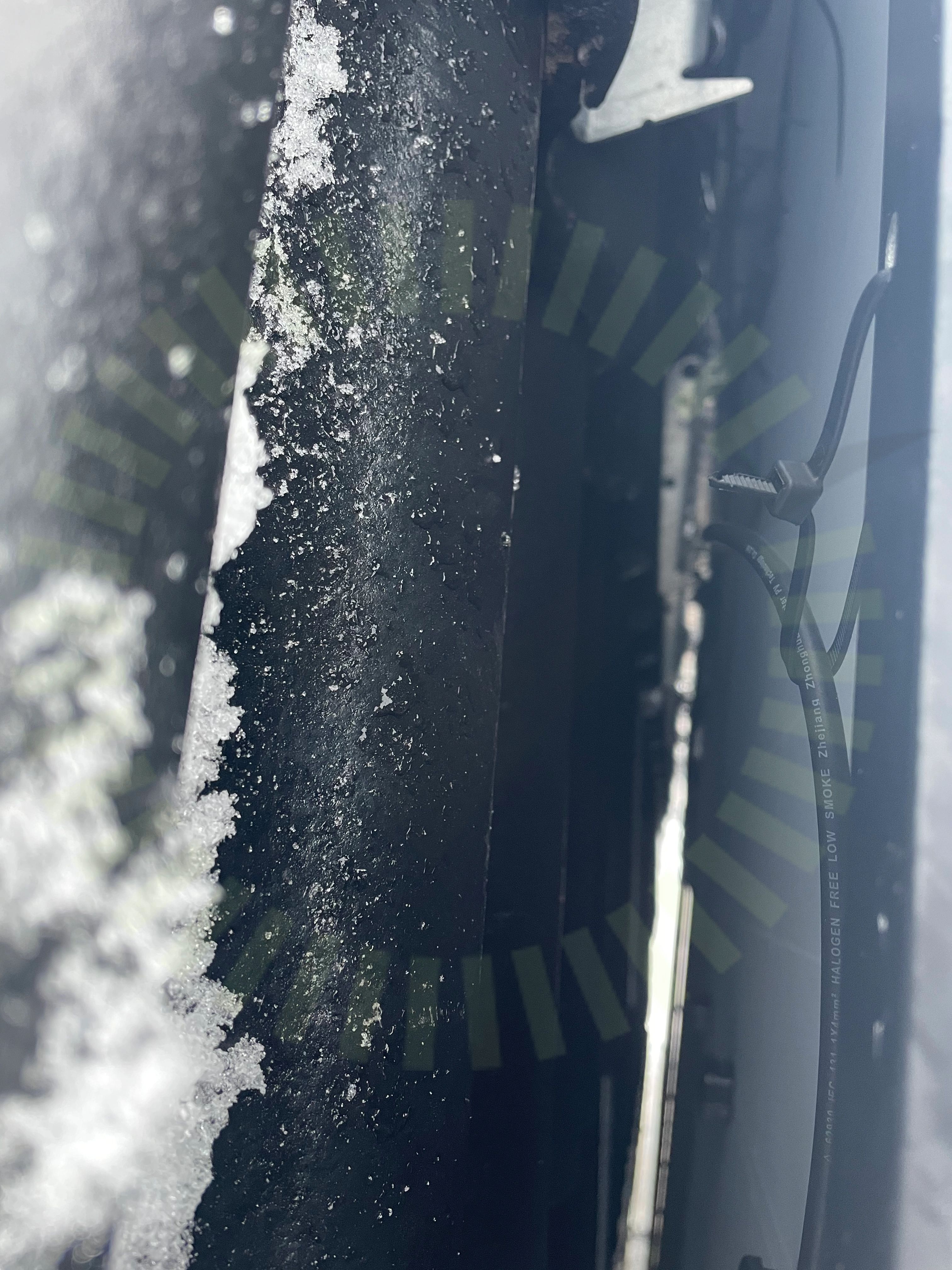

3.2 Kabeluppfästning

Inte godkänd

Kabel frihänger 80 cm från buntband i bilden

SS 436 40 00 (712.521.101 och 522.8.4)

3.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden stämmer men K2 krok är ej använd. Mafi takfäste är använd istället.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

7/10
MittfästeMittklämmaShimsSkadorSkarp kantSlutfästeVäderbeständigt material

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar

1/1
Skenans infästning i takfäste

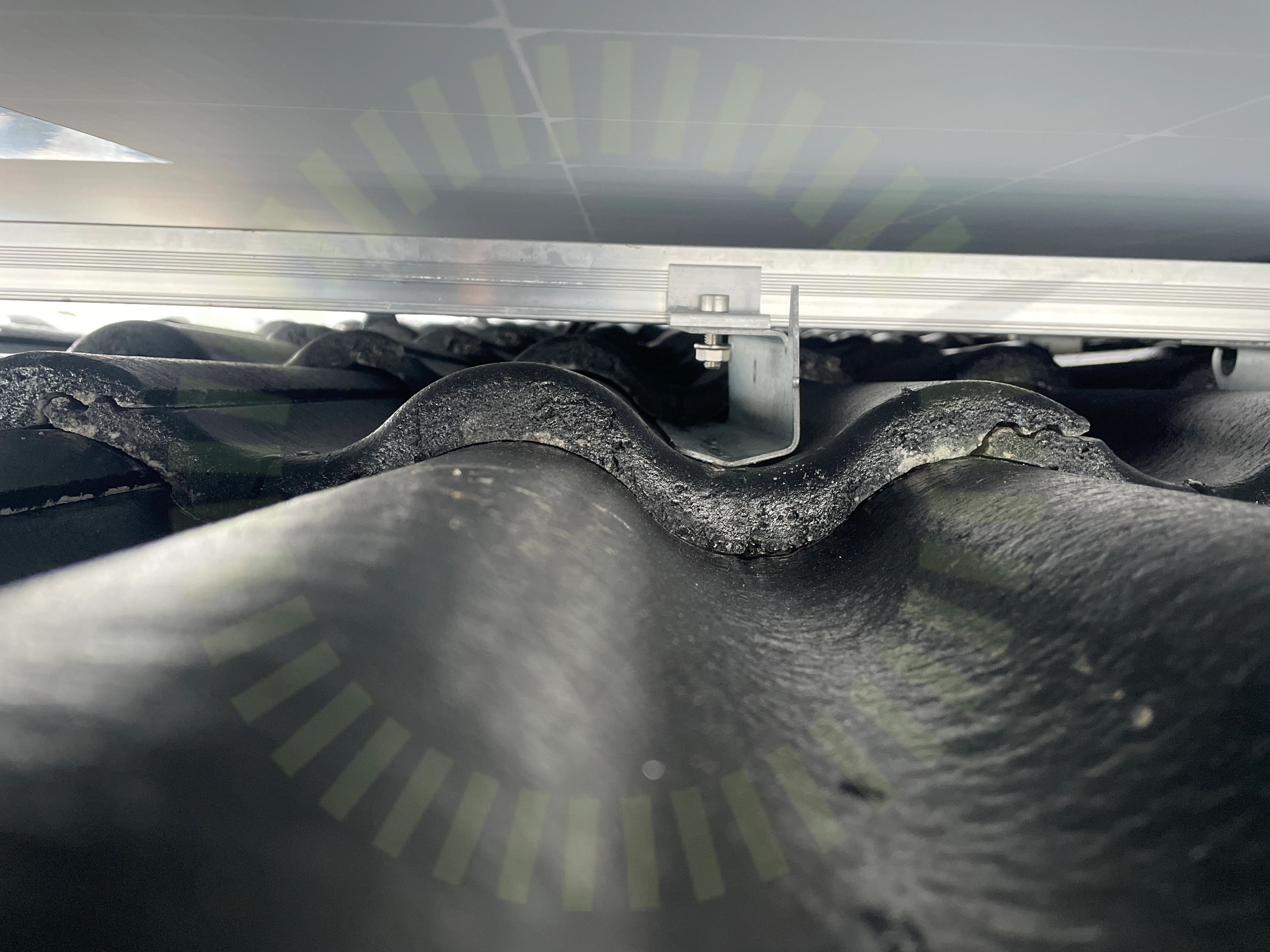

4.1 Skenans infästning i takfäste

Inte godkänd

Mutter ej åtdragen, fästet sitter löst.

Monteringsanvisning

Växelriktare

Anmärkningar

1/1
Förskruvning AC brytare

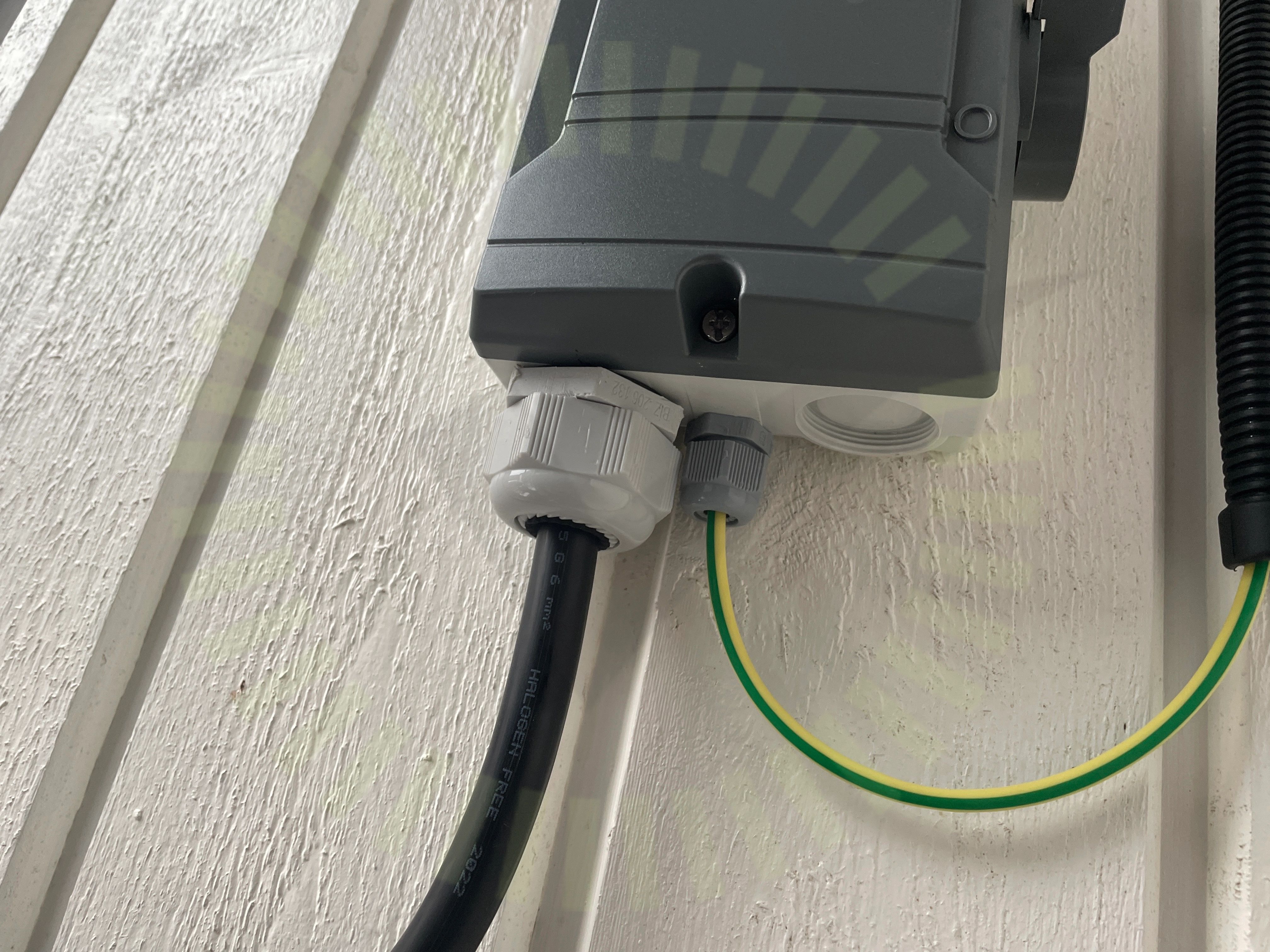

5.1 Förskruvning AC brytare

Inte godkänd

Kablarna sitter ej fast i Säkerhetsbrytarens underkant. Varken matning eller jord.
