Besiktningsrapport

8.9

Installation genom

Takkraft

Datum

17 september 2026

Ort

Täby, Stockholms län

Klämmornas överlappning

Fasskena

91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DMxxxG12RT-B54HBB

MontagesystemMAFI: Roof Tile Bracket Läktfästen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Ej tillgängligt vid besiktning

1/3

Avtal

DMEGC: DMxxxG12RT-B54HBB

Anmärkningar

2/17

2.1 Klämmornas placering

Inte godkänd

Underlag för godkända klämzoner saknas med den valda klämman.

DMEGC Installation Manual of Standard Solar Modules Ver: 2025-4, Sida 15-16

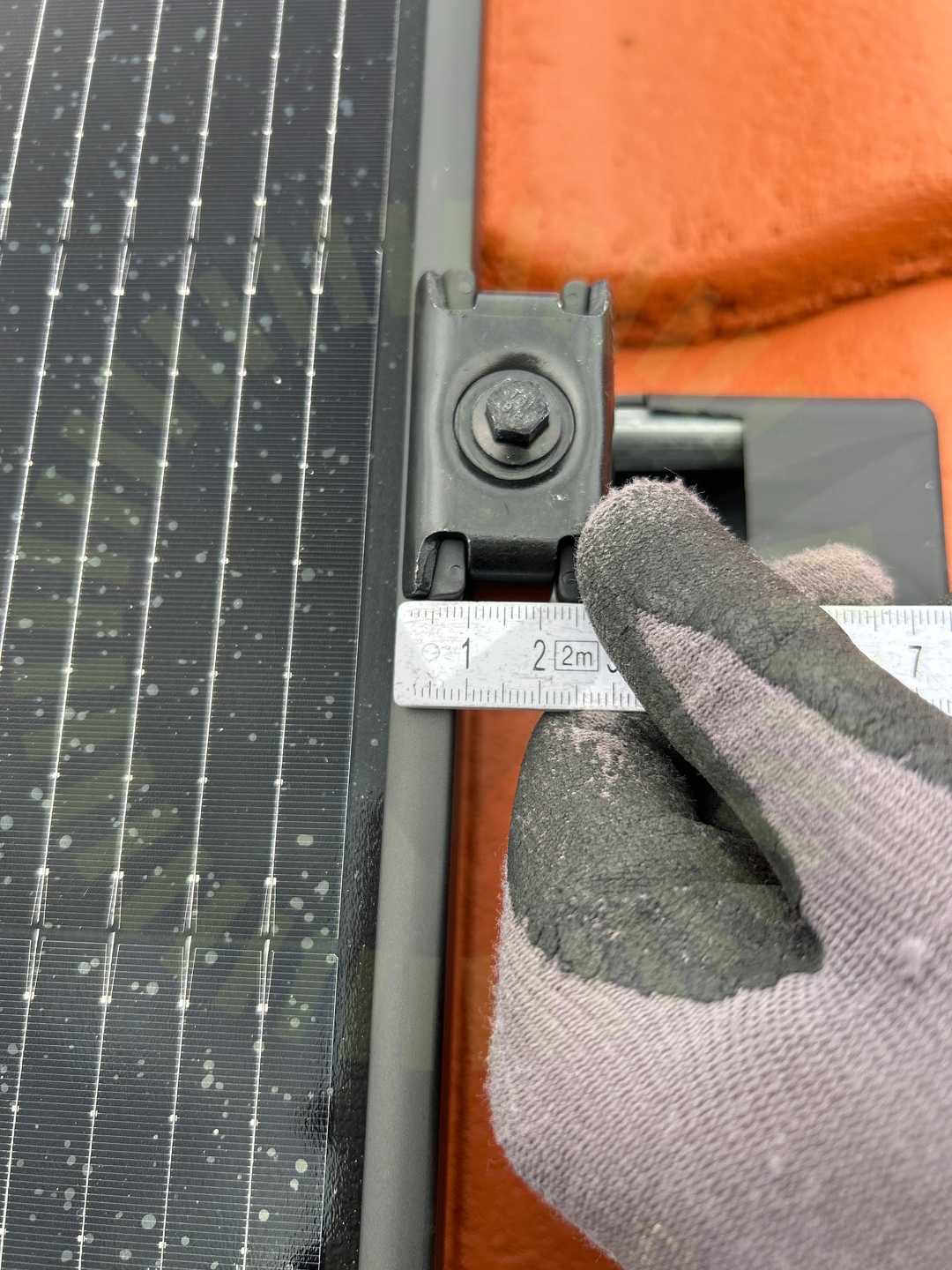

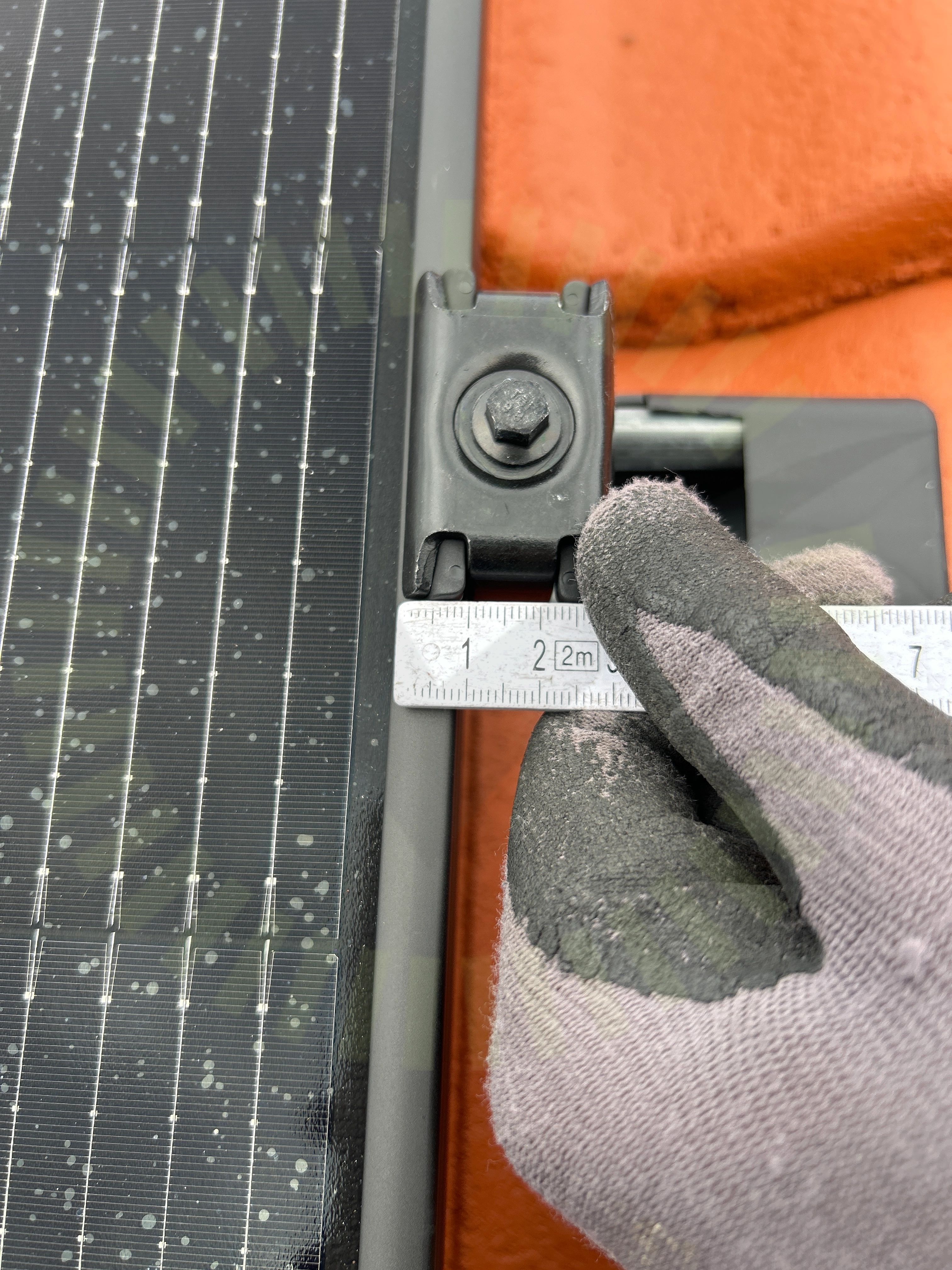

2.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC Installation Manual of Standard Solar Modules Ver: 2025-4, Sida 12

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

3/18

3.1 Skenornas överhäng

Inte godkänd

Korrekt lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt. Maximalt överhäng avgörs av krokarnas CC.

MAFI Solar Montagehandbok 2025 Rev J, sid 4

3.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.3 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/18

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndUnderbyggnadVäderbeständigt materialÄndklämmor

SigeEnergy: SigenStor EC 5.0-25.0 TP

Godkända kontrollpunkter

44/46

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/46

DC Max SpänningDC Min Spänning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/7

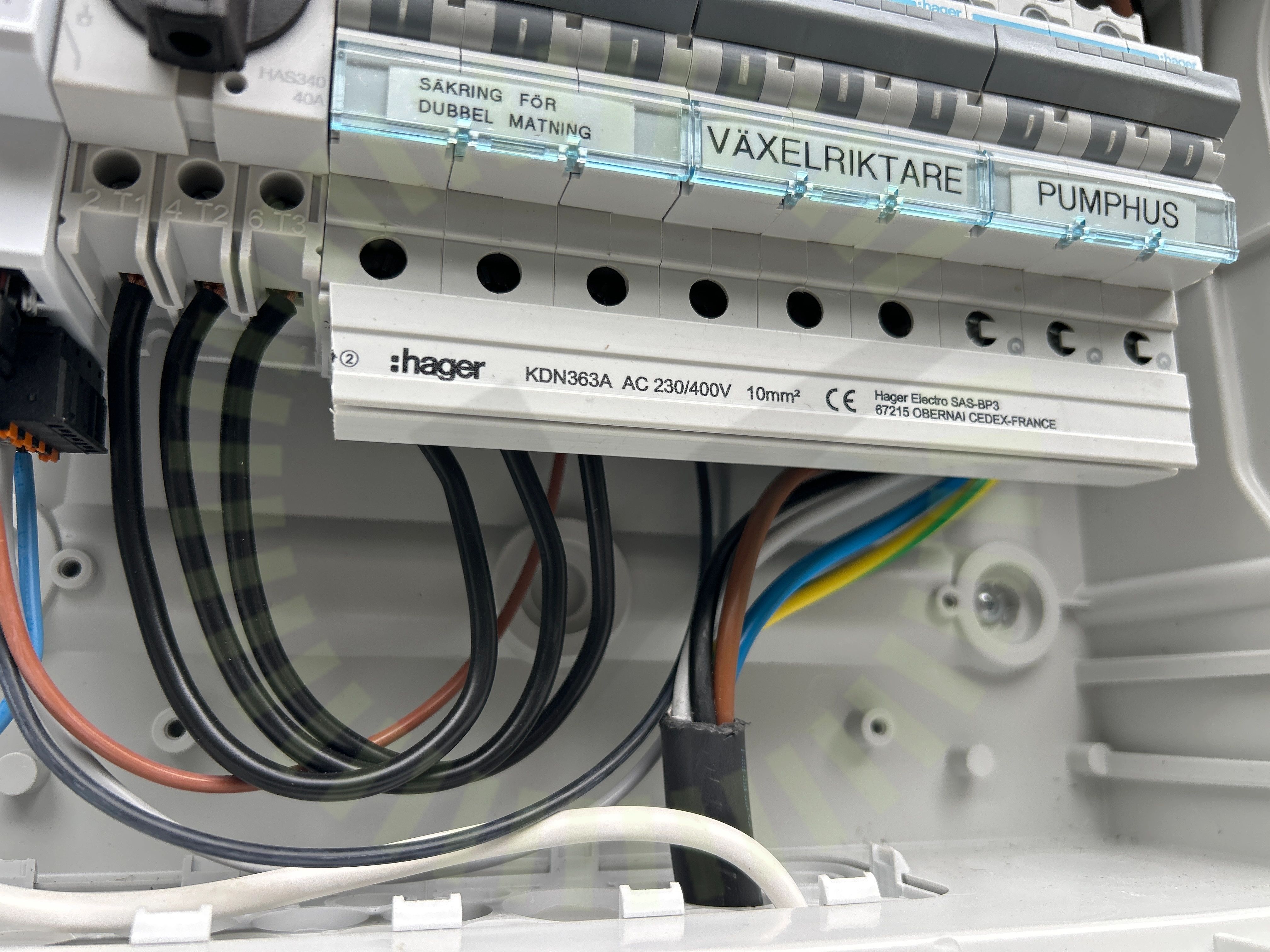

6.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

6/7

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
