3.1 Mittklämmor skruv
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar.
Besiktningsrapport
9.3
Installation genom
Svea Solar
Datum
22 maj 2024
Ort
Töllsjö, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerRisen: RSM40-8
OptimerareSolarEdge: P300-P505
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
1/24Godkända kontrollpunkter
23/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningOptimerarfästeSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Tak 1, Risen: RSM40-8
Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Tak 1, SolarEdge: P300-P505
Anmärkningar
3/6

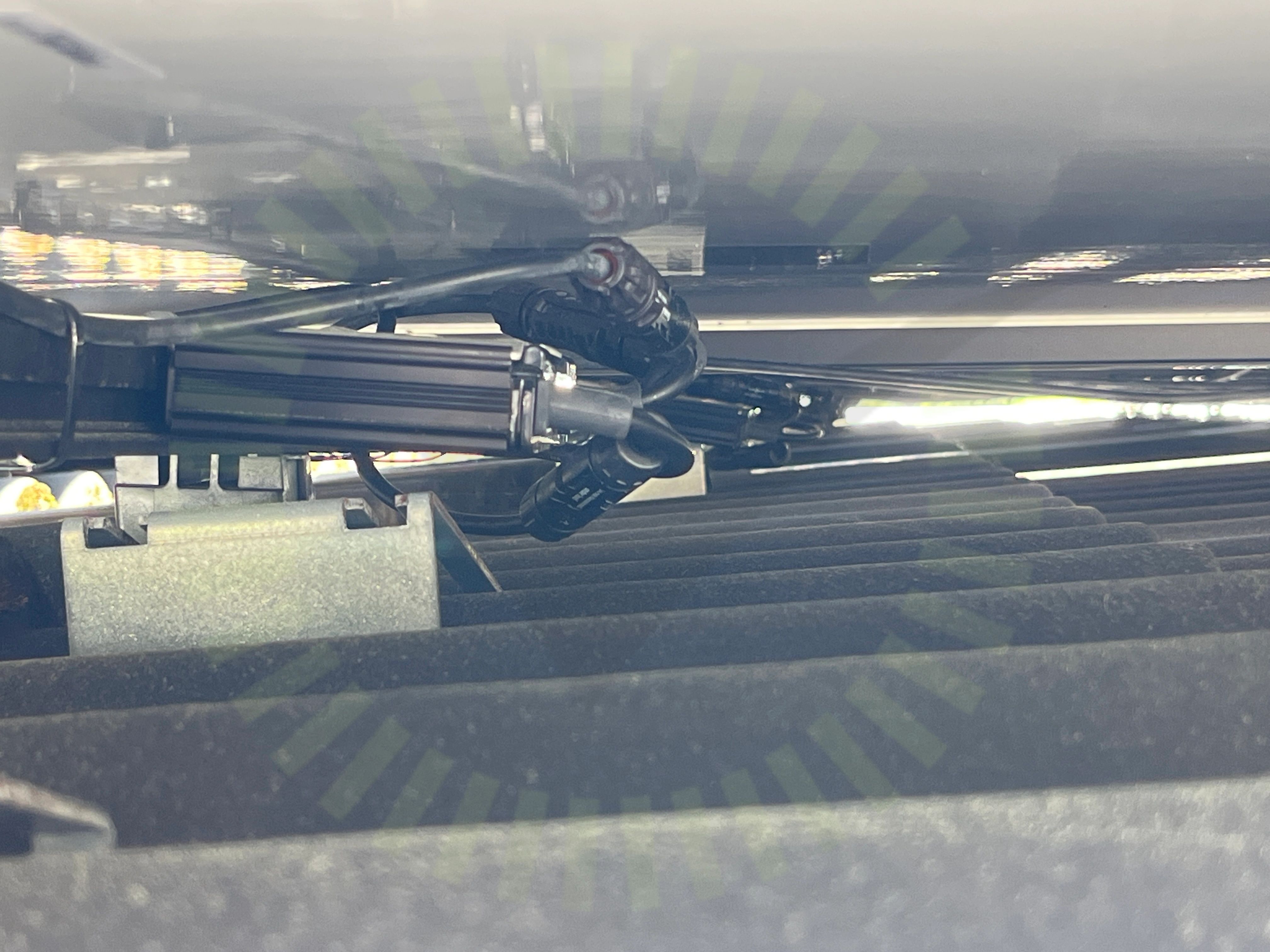

5.1 Dragavlastade
Inte godkändKablarna har för skarpa böjar ut från optimerarnas kontakter.
Tillverkarens anvisningar

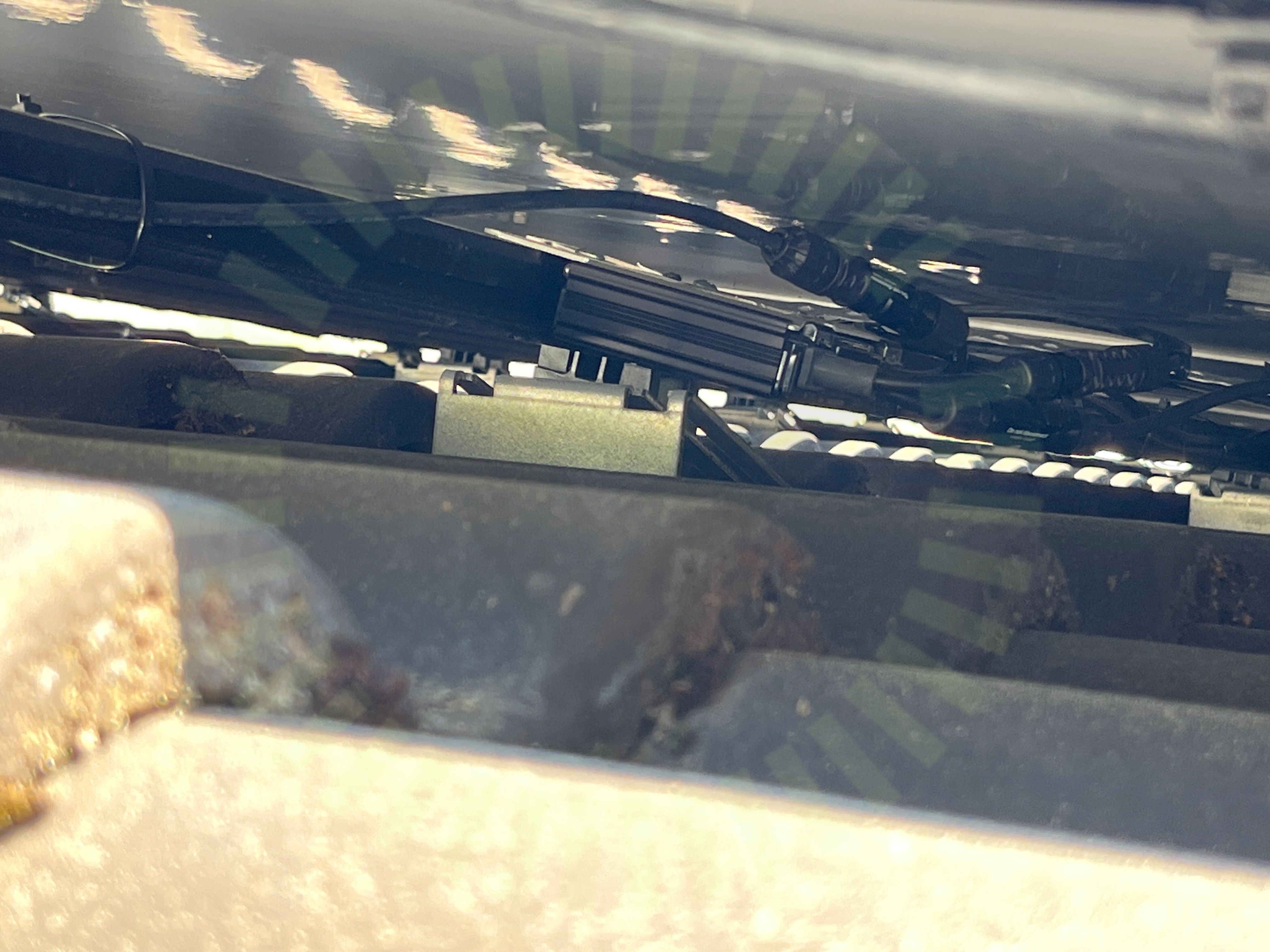

5.2 Fastsäkring av produkt
Inte godkändOptimeraren sitter inte fast ordentligt och lutar ner mot taket.
Tillverkarens anvisningar

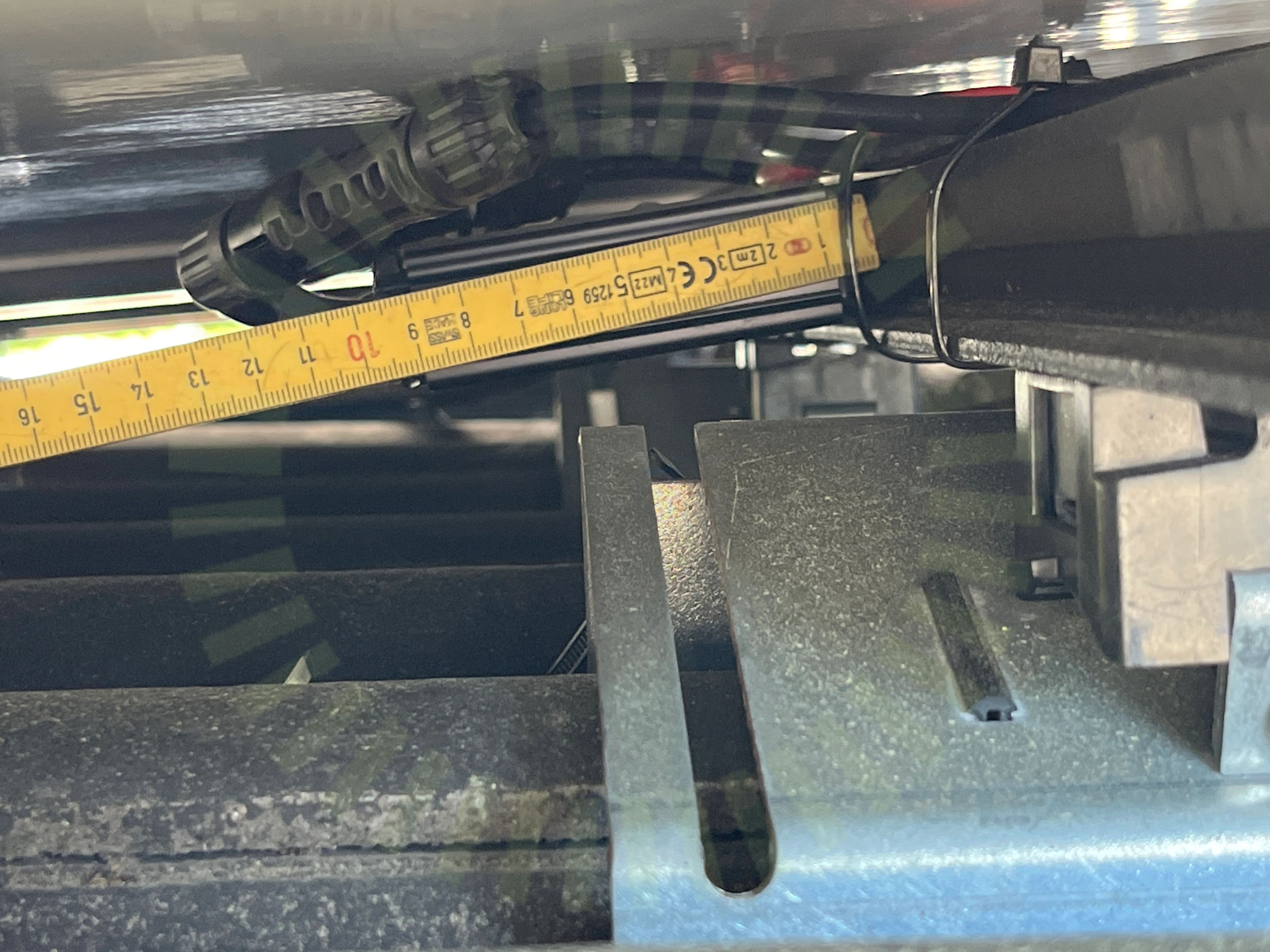

5.3 Placering
Inte godkändOptimerare är inte installerade med rätt avstånd till skenan.
Tillverkarens anvisningar
Godkända kontrollpunkter
3/6KompatibilitetKontakterSkada
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/34

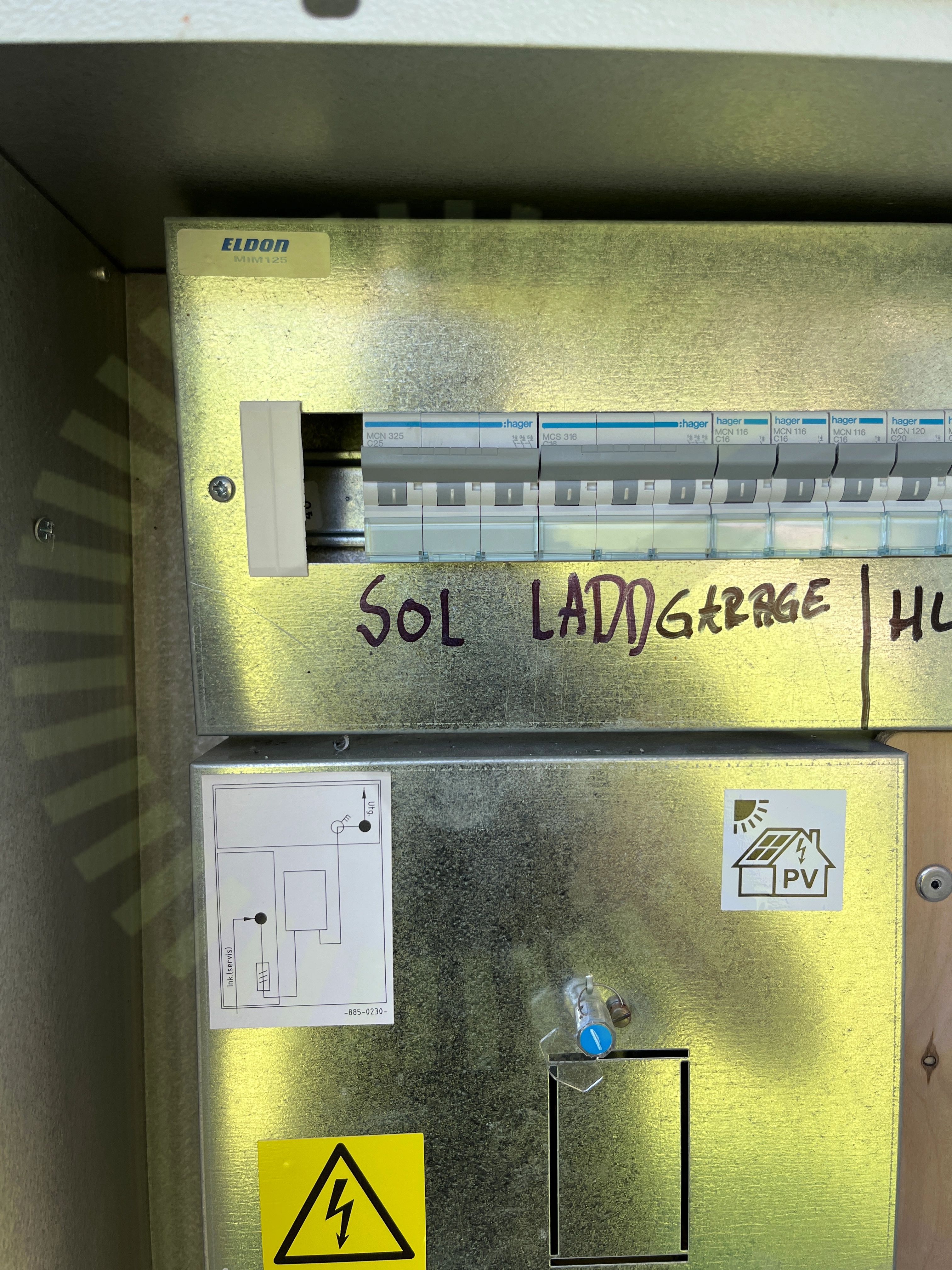

7.1 Beröringsskydd
Inte godkändBeröringsskydd saknas.

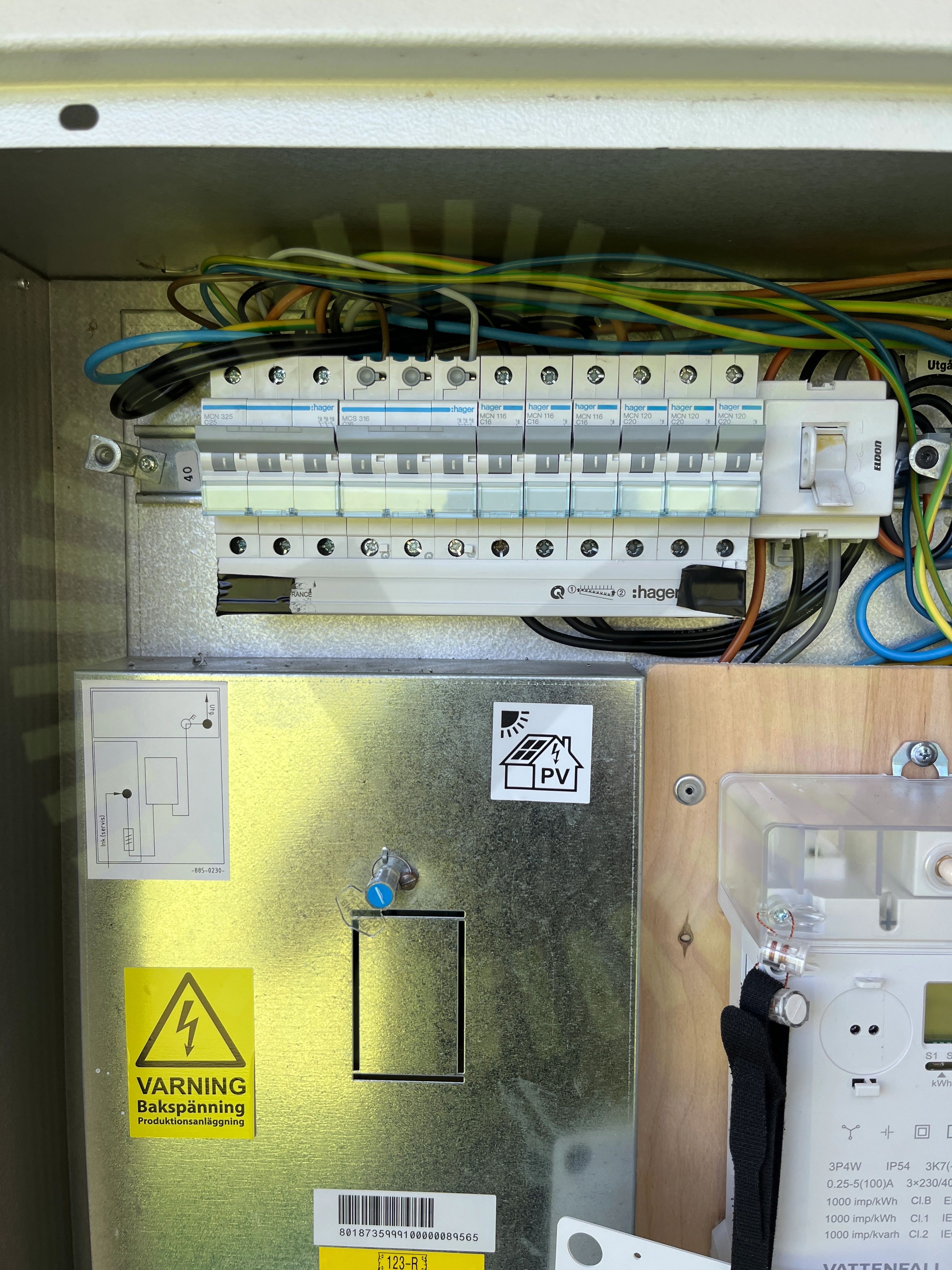

7.2 Fasskena
Inte godkändFasskena sitter där det finns risk för kondens.

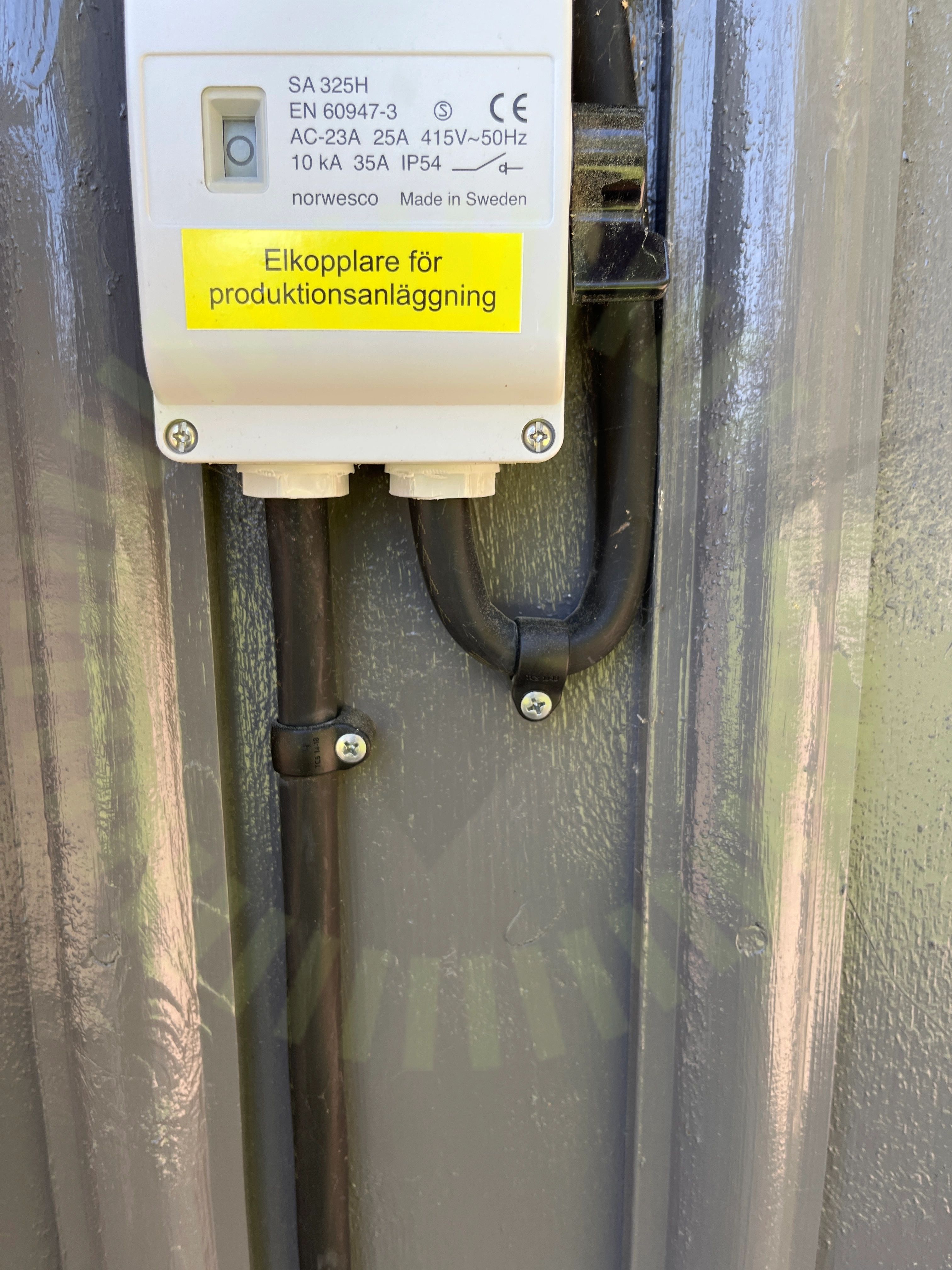

7.3 Kablagets böjradie
Inte godkändKabelns böjradie är för skarp.
SS 436 40 00 (522.8.3)

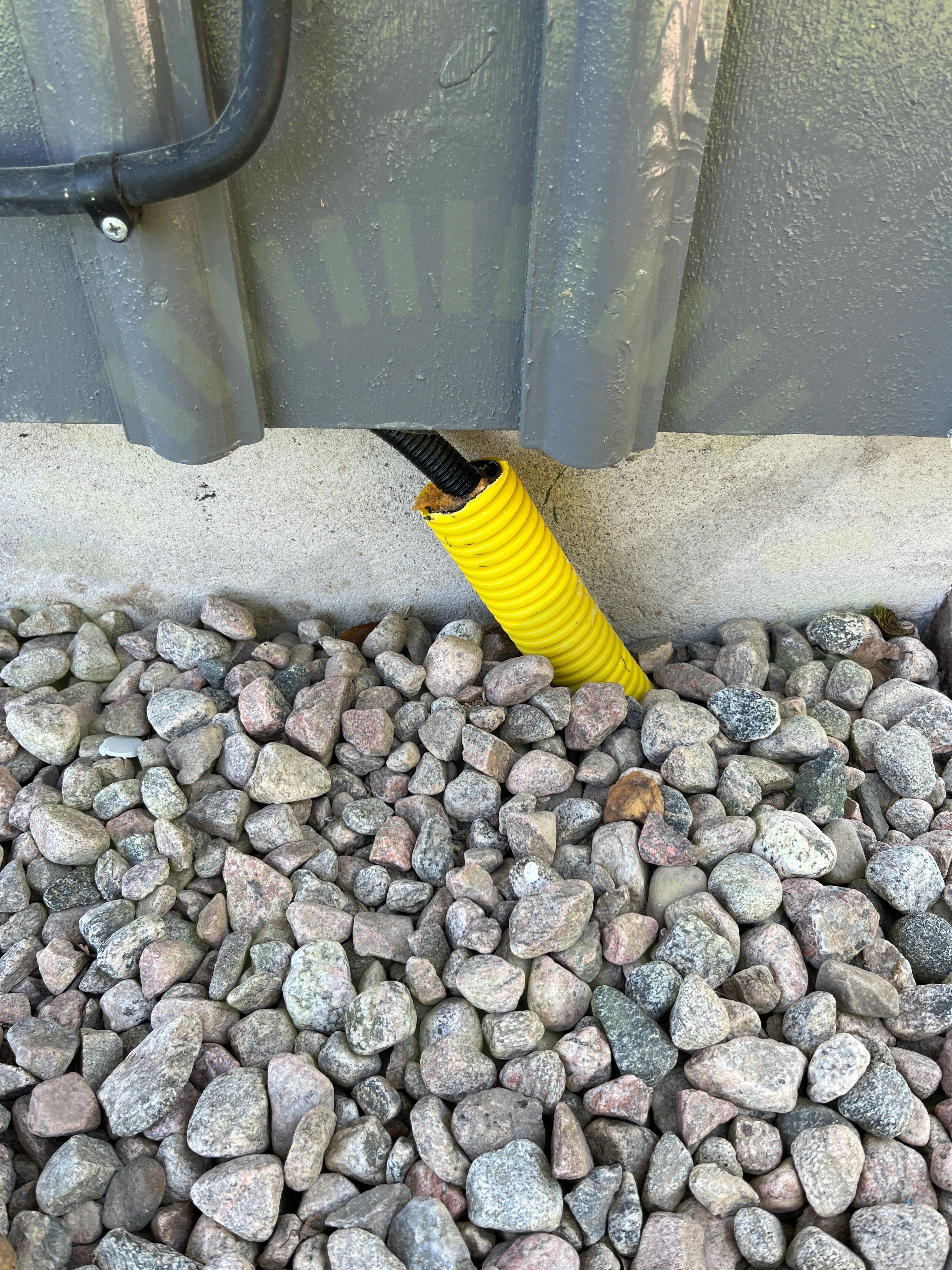

7.4 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt.
Godkända kontrollpunkter
30/34AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäxelriktarens IP klassningVäxelriktarens kontakter
