Besiktningsrapport

9.5

Installation genom

kWhsson

Datum

8 december 2025

Ort

Myresjö, Jönköpings län

Skenornas överhäng

Anslutning av ledare

Batteri PE

+ 4

92% godkända8% ej godkända

Om installationen

PanelerSmartSunPro: SSPxxxN108M10FBSTD

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareReco: RHT-XK-40

BatteriEnerShare: Core

TillbehörSmartmätare: RMK (Solinteg)

TillbehörUndercentral

Installerad av kWhsson som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/14

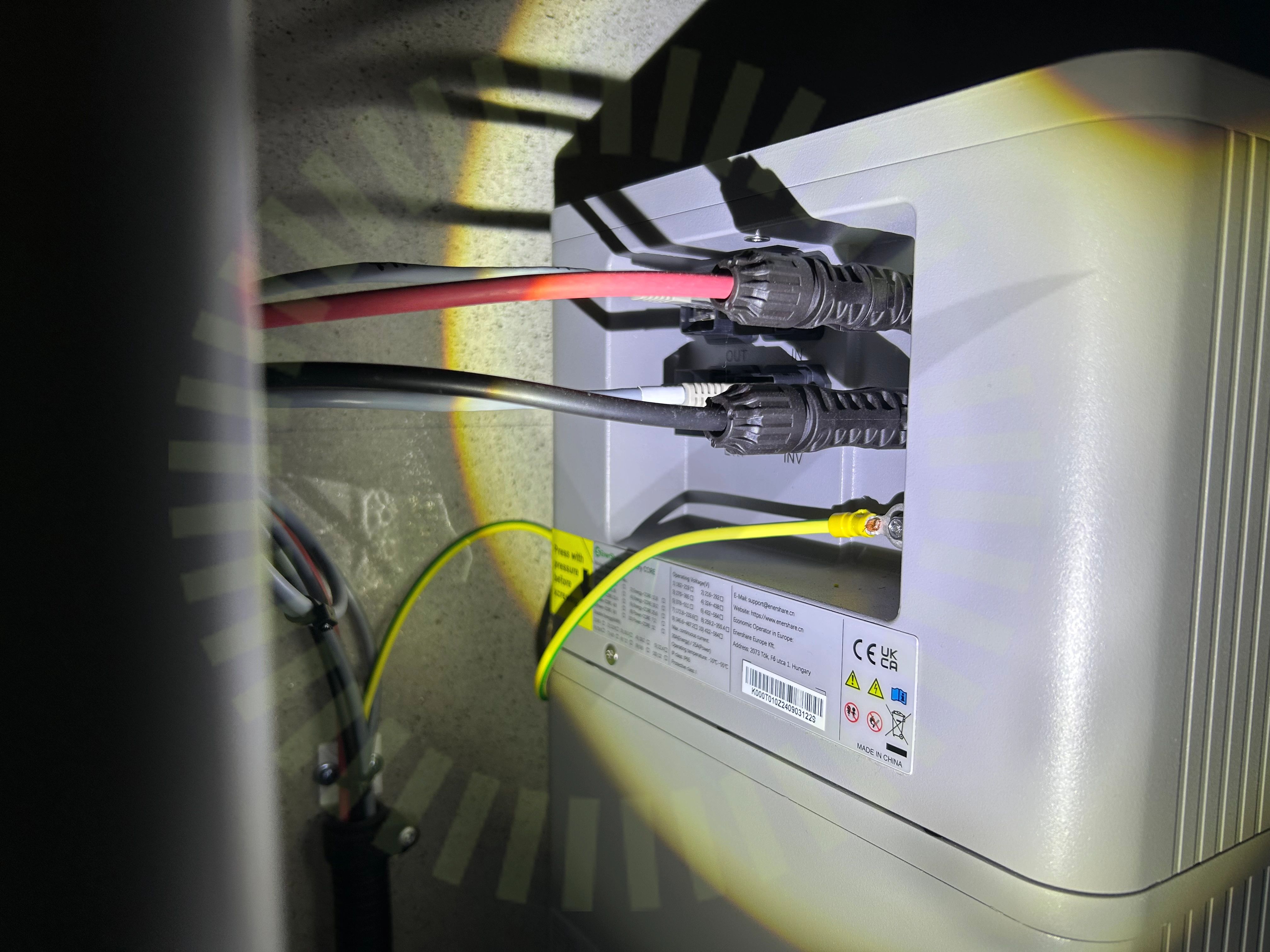

2.1 Batteri PE

Inte godkänd

Batteriets jordkabel har för klen area. Enligt tillverkarens anvisningar ska jordkabeln vara 10mm2.

Enershare CORE Series Battery Operating Manual V1.4, sid 30

Godkända kontrollpunkter

13/14

Avstånd närliggande objektAvstånd till växelriktareDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorSmartmätareStyrmodul fastskruvadTillgång till batterietUnderliggande materialUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

7/7

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorPlacering av smartmätareSignalkabel till växelriktarenSkador signalkablage

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

3/26

4.1 Potentialutjämningsledare

Inte godkänd

Potentialutjämningsledare har inte korrekt färgmärkning. Gulgrön kabel får endast användas till skyddsjord.

SS 436 40 00, 712.542.103

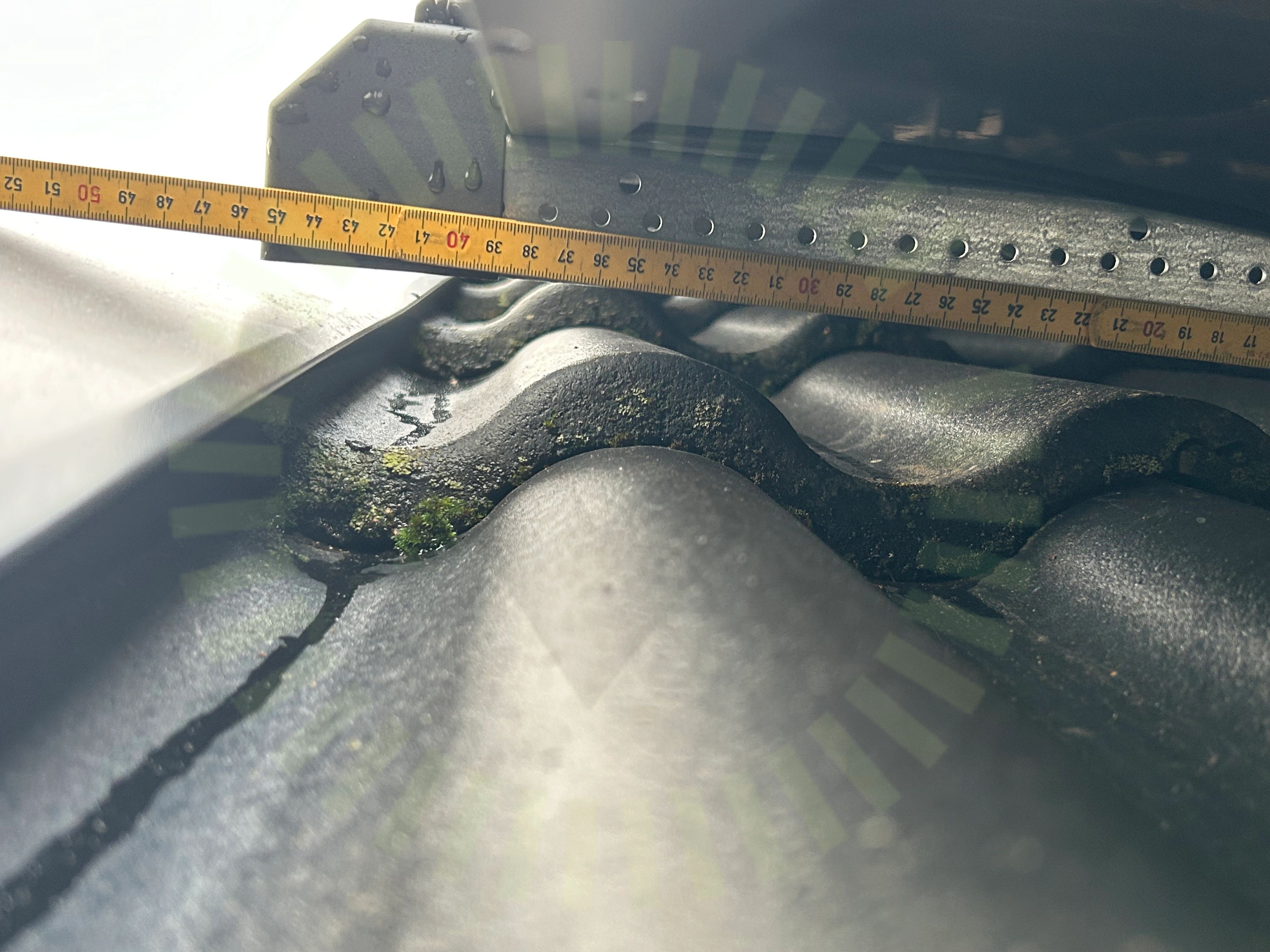

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

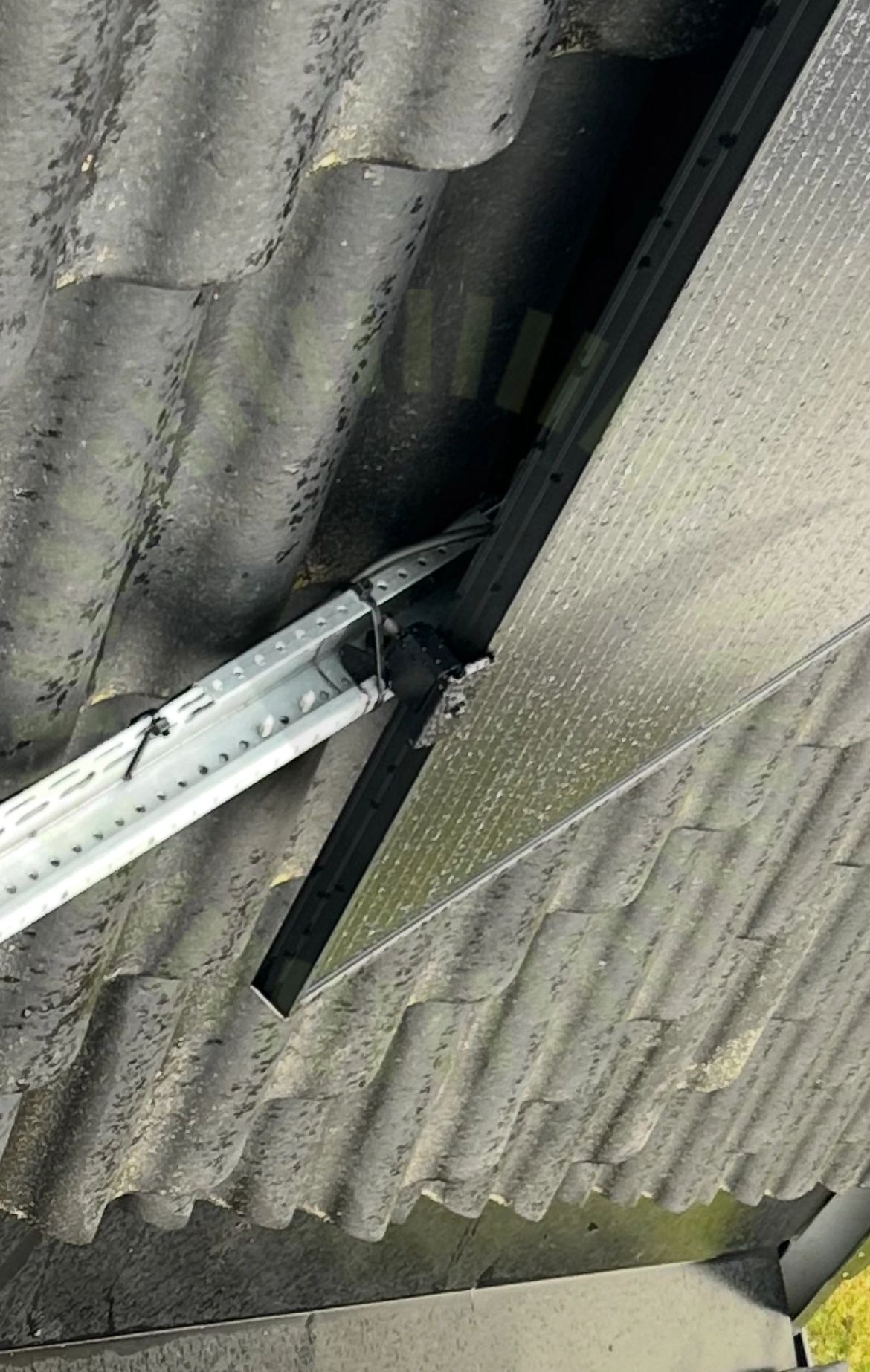

4.3 Ändklämmor

Inte godkänd

Ändlock saknas för ändklämma.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

Godkända kontrollpunkter

23/26

Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Tak 1: SmartSunPro: SSPxxxN108M10FBSTD

Anmärkningar

1/18

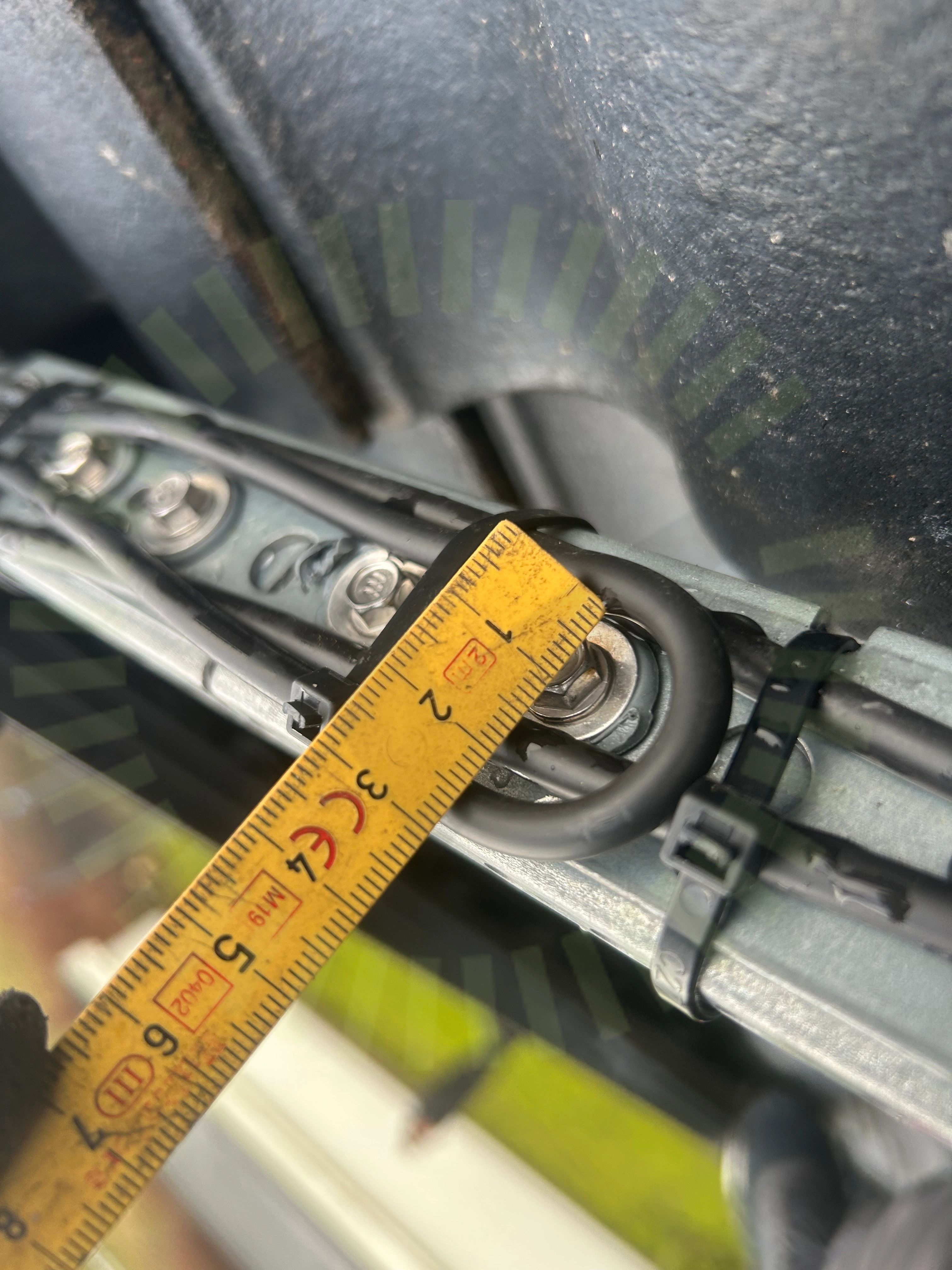

5.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/37

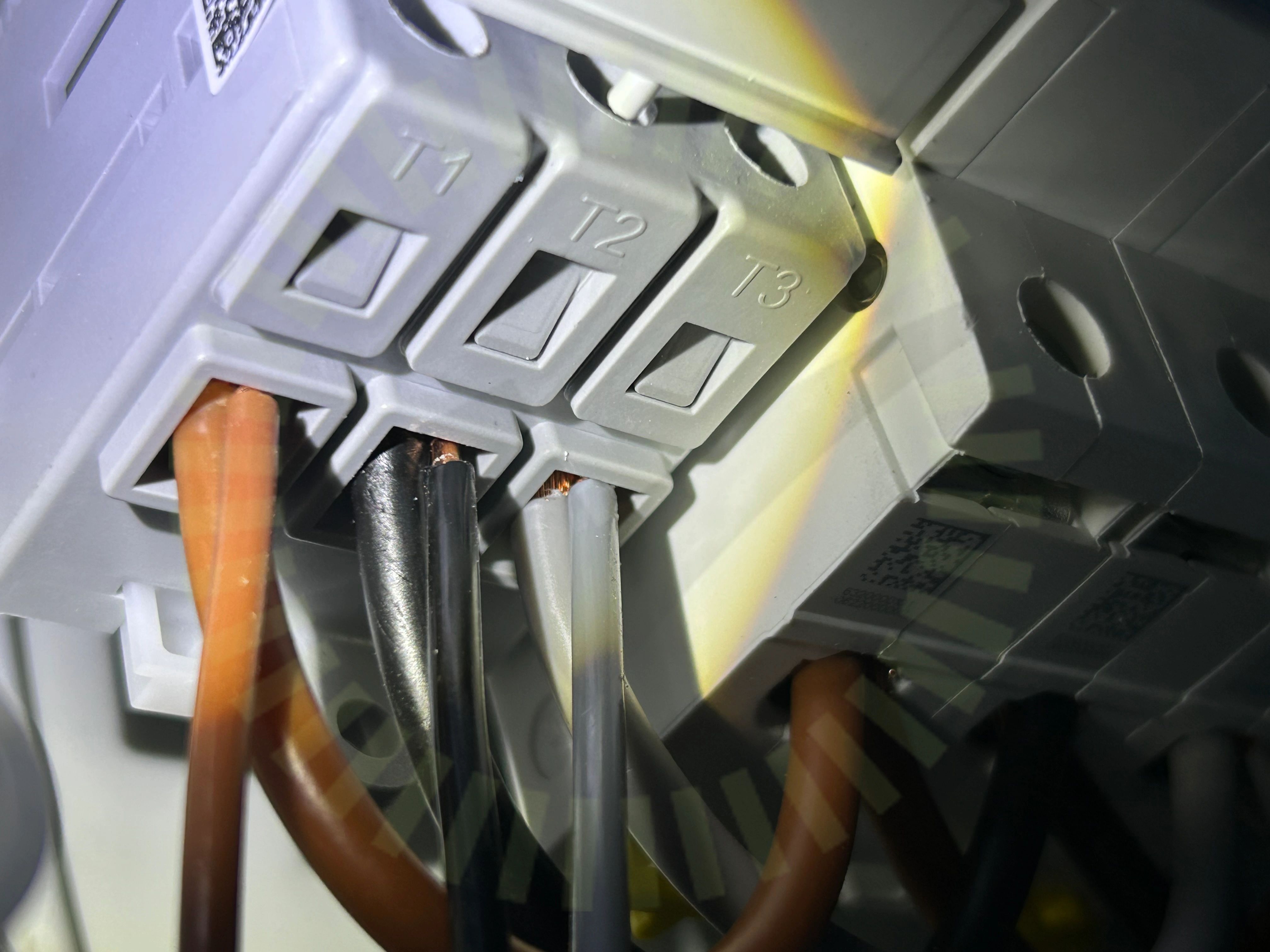

8.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

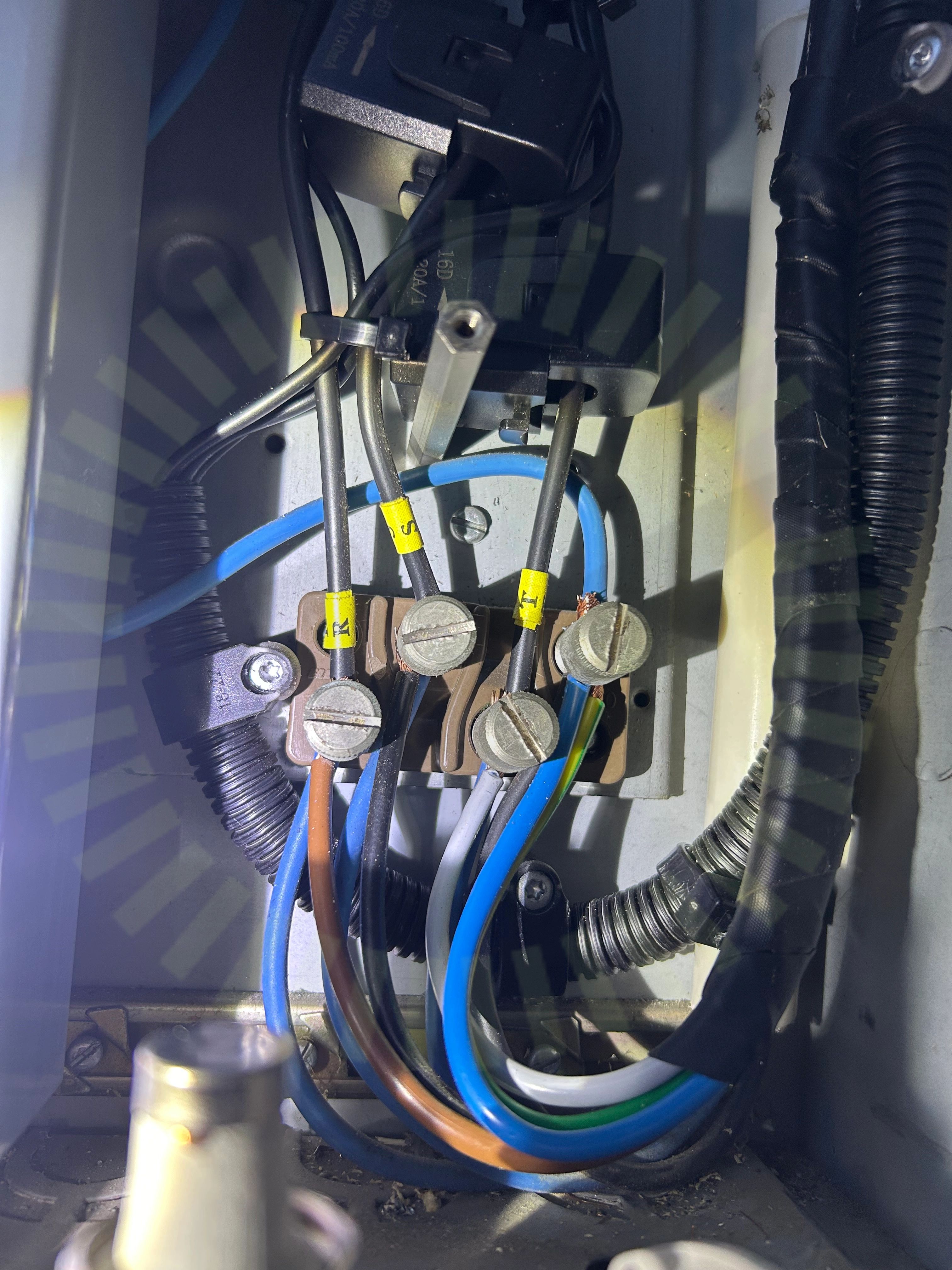

8.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

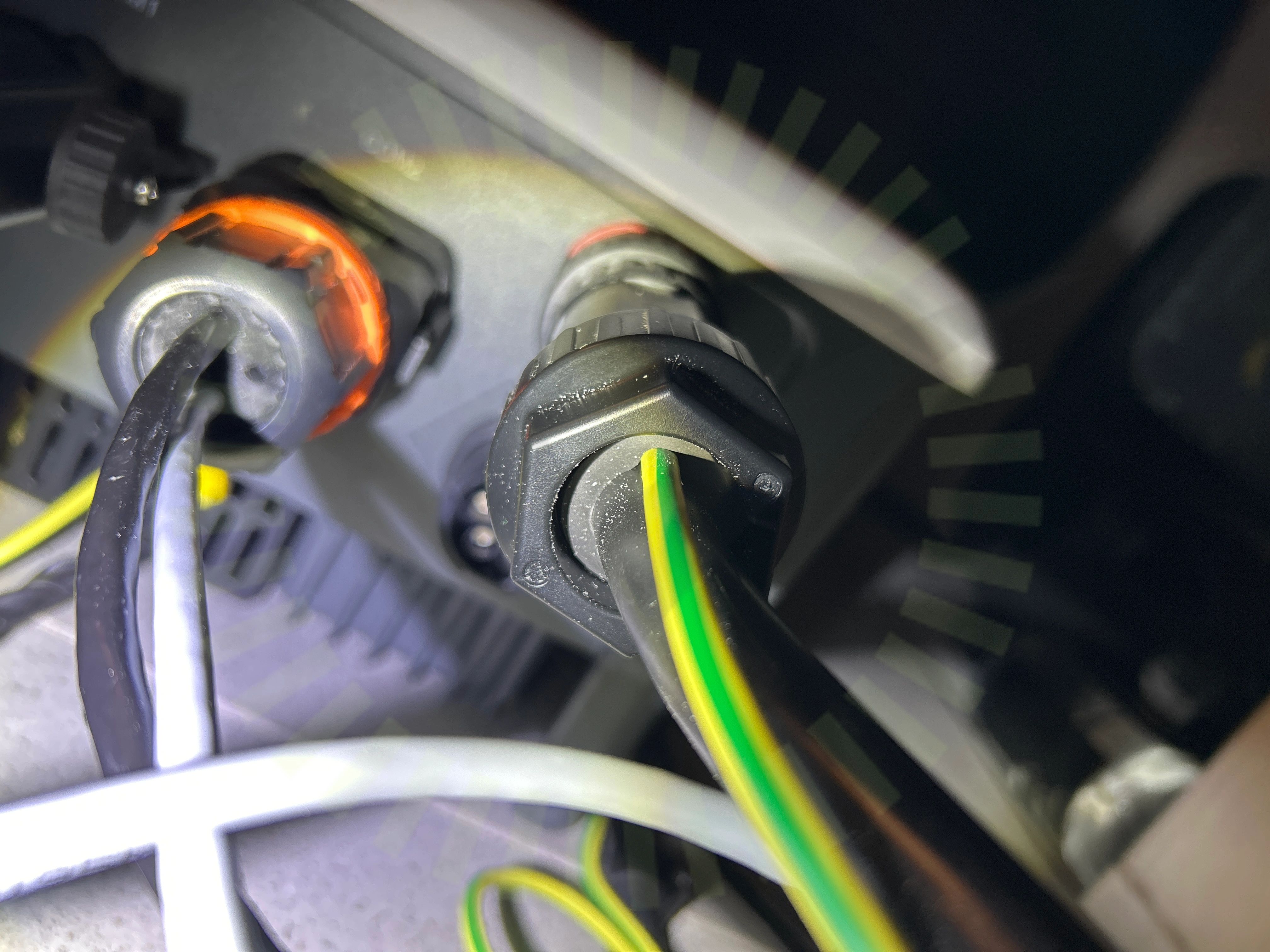

8.3 Förskruvning

Inte godkänd

Två kablar förlagda i förskruvning avsedd för en kabel.

RECO User manual MHT series, sid 32

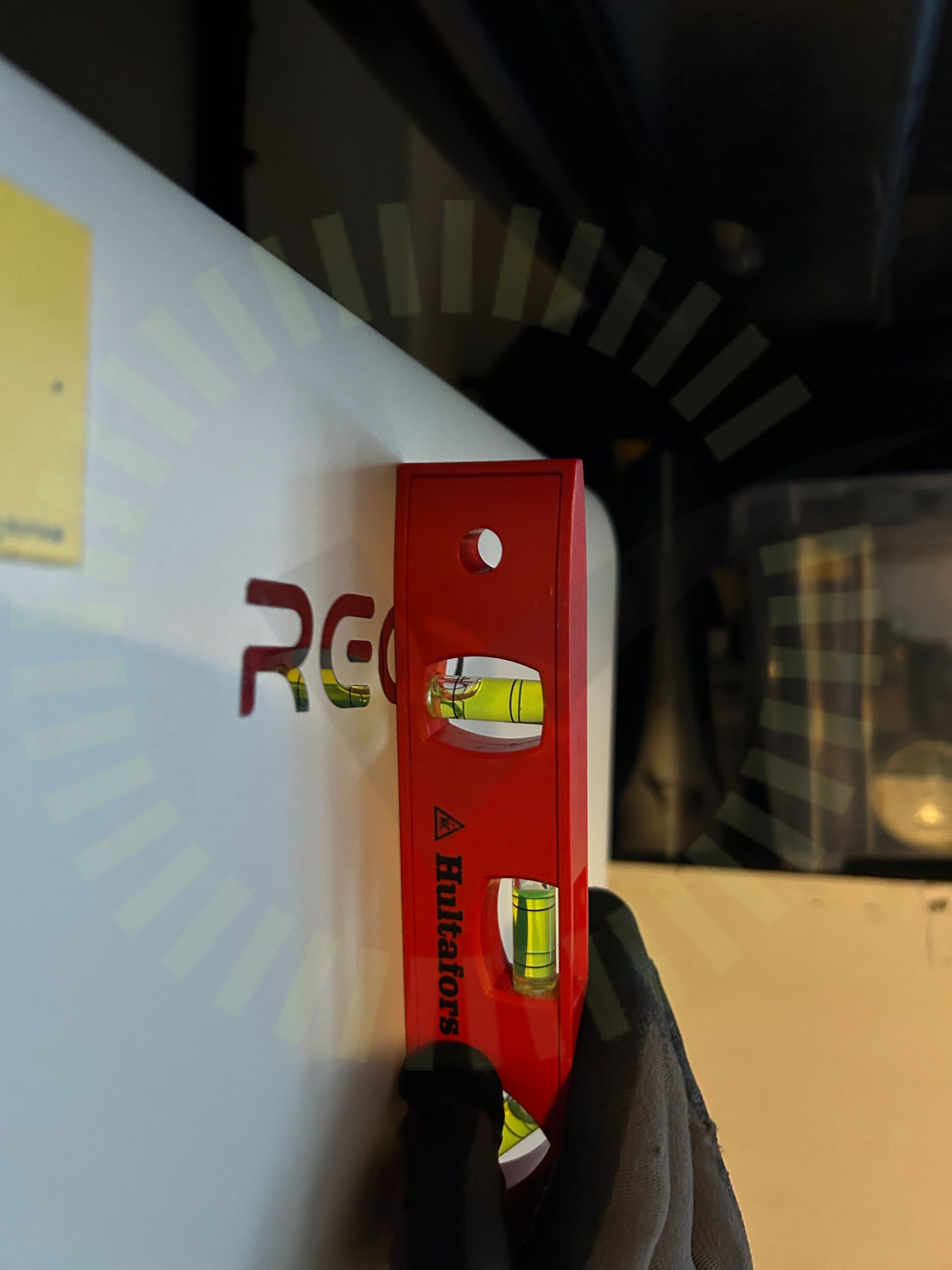

8.4 Placering

Inte godkänd

Växelriktaren är inte monterad enligt tillverkarens anvisningar. Den lutar framåt.

RECO User manual MHT series, sid 21-22

8.5 Strängdesign

Inte godkänd

Paneler i olika väderstreck är kopplade i samma sträng.

Godkända kontrollpunkter

32/37

AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngmärkningSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
