Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Svea Solar

Datum

7 februari 2024

Ort

Hagfors, Värmlands län
Infästning
Främmande material
Avstånd till tak
91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemCC90 UNUM Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Plåttak, CC90 UNUM Plåttak

Anmärkningar

1/19

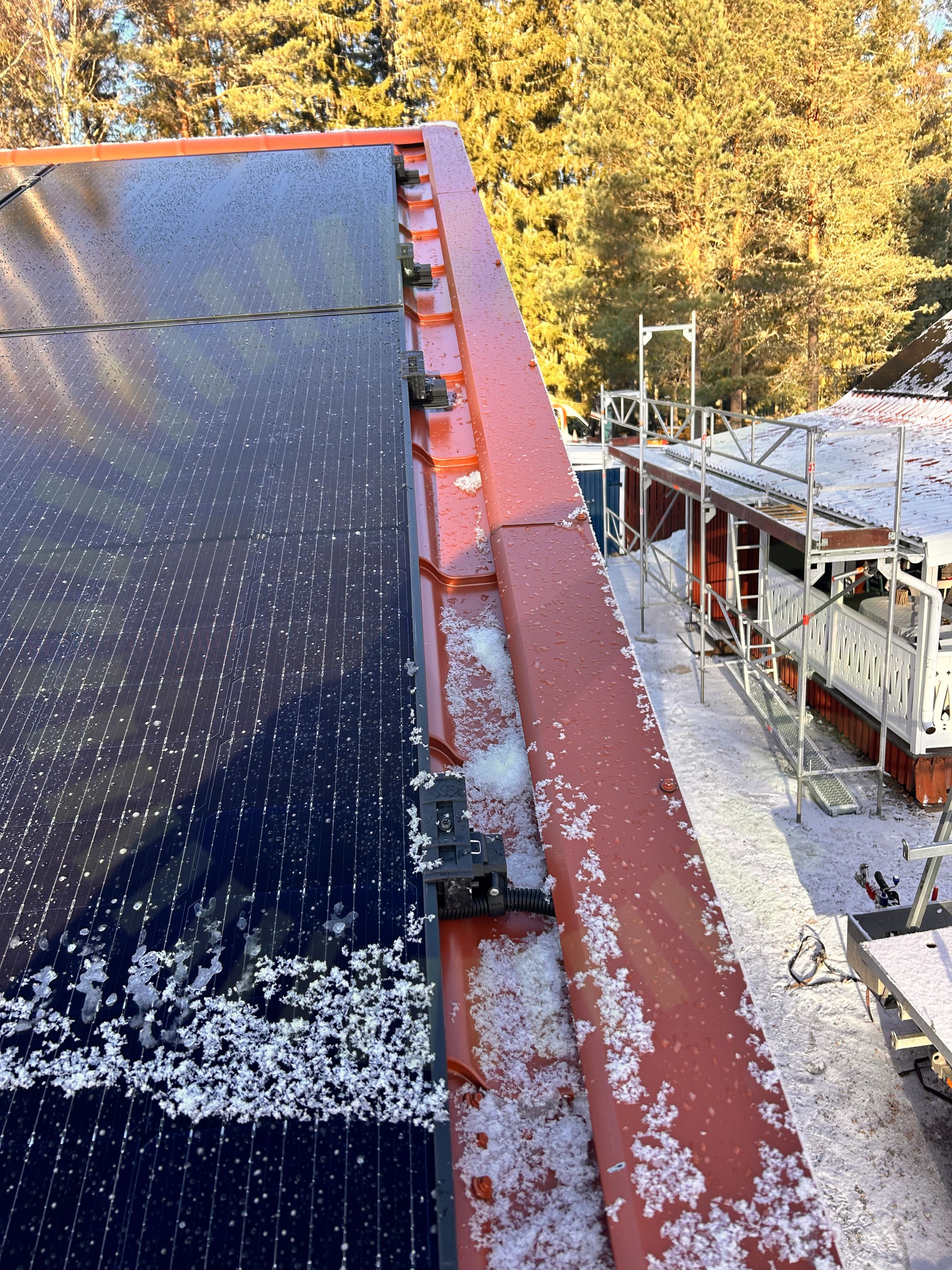

Främmande material

2.1 Främmande material

Inte godkänd

Använda skruv är inte från tillverkaren av montagesystemet. Klammer är skruvad i skenan.

Godkända kontrollpunkter

18/19
CC måttDC kabel förläggningFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelmåttSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTermisk brytpunktVäderbeständigt materialÄndklämmor

Plåttak, Longi: LR5-54HPB

Anmärkningar

1/17

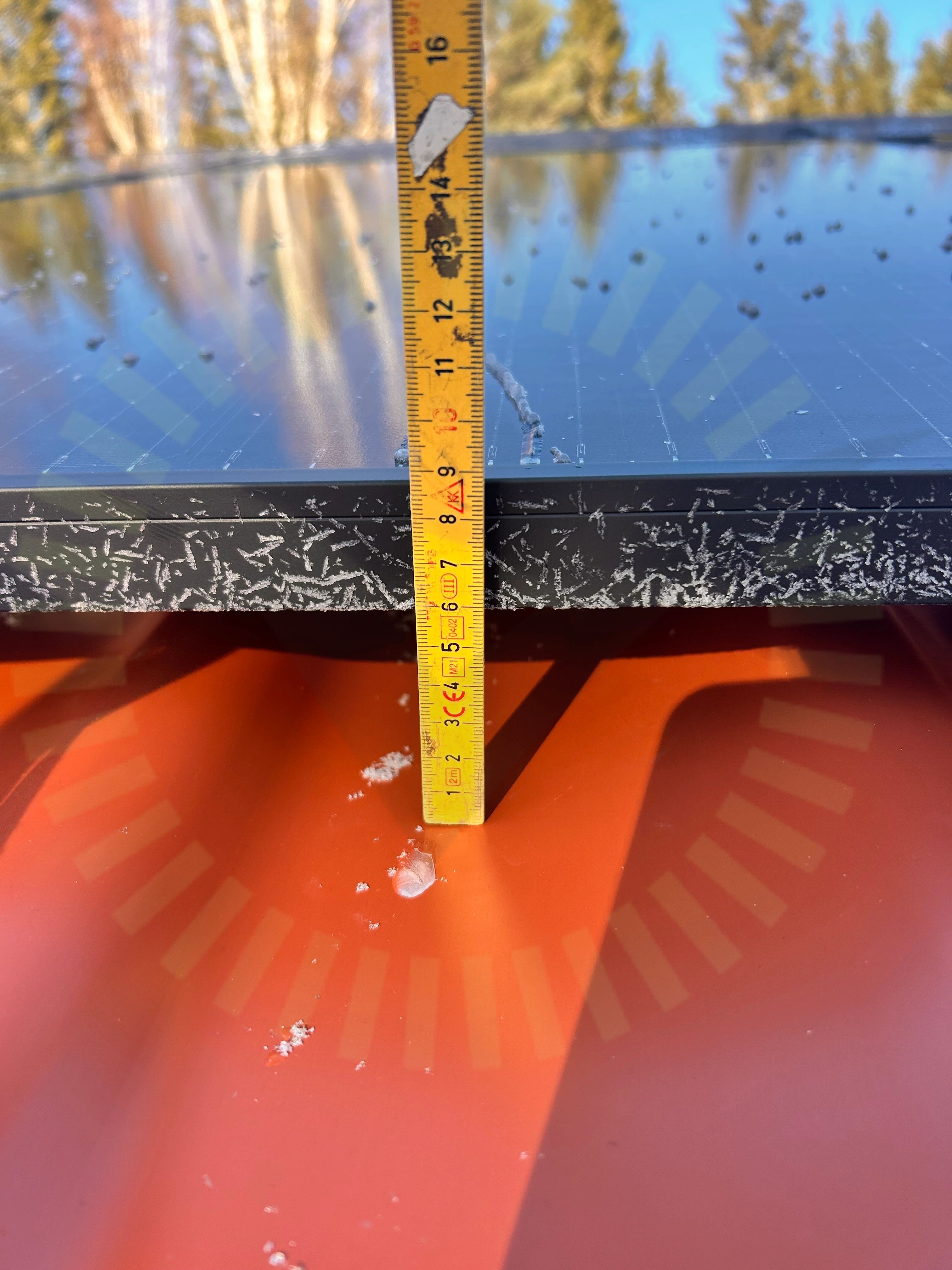

Avstånd till tak

3.1 Avstånd till tak

Inte godkänd

Avståndet panelen behöver till taket för att få rätt ventilering uppfylls inte. Sämre ventilation kan leda till minskad verkningsgrad hos panelen.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

16/17
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Undercentral

Godkända kontrollpunkter

5/5
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

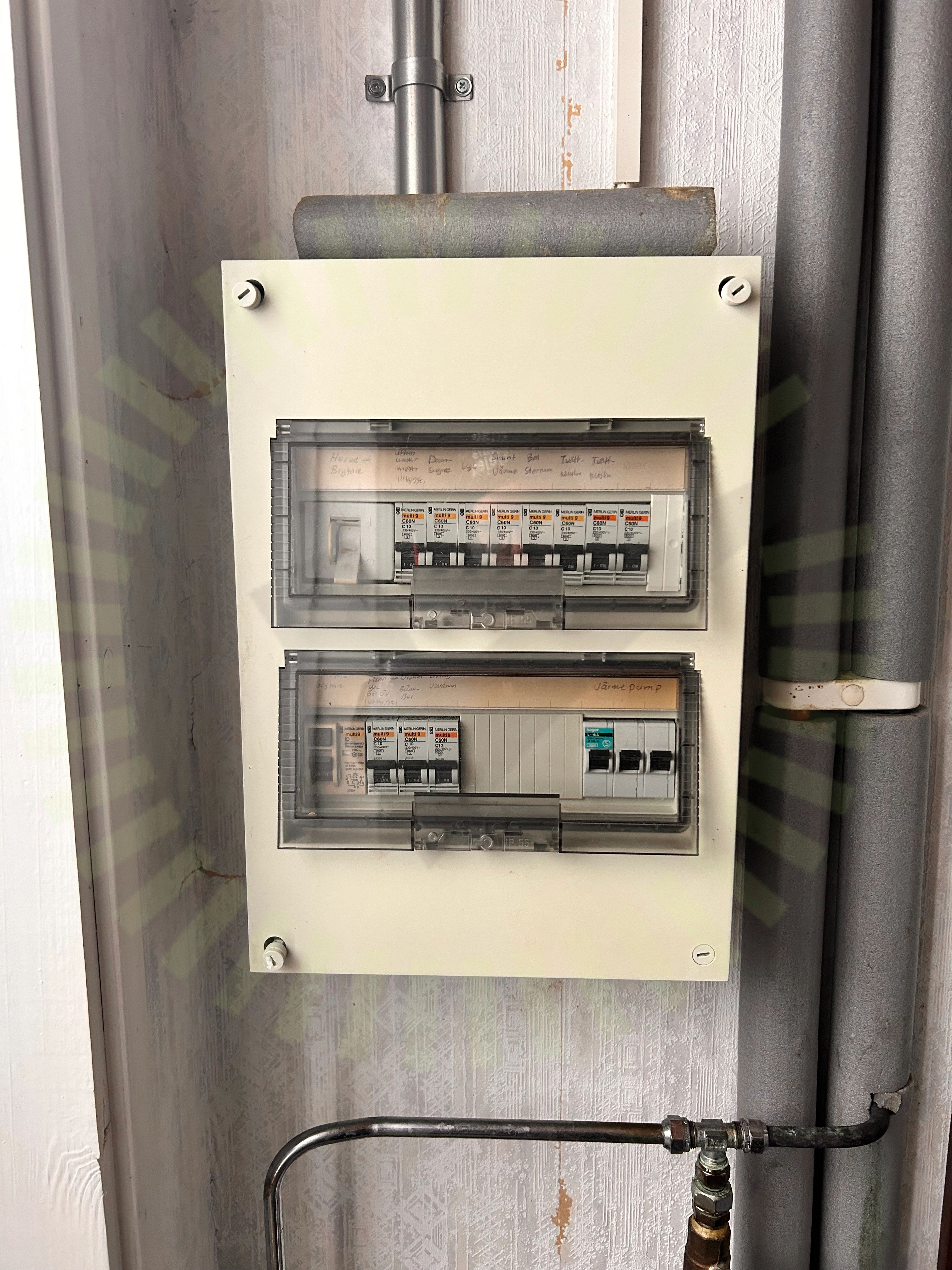

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

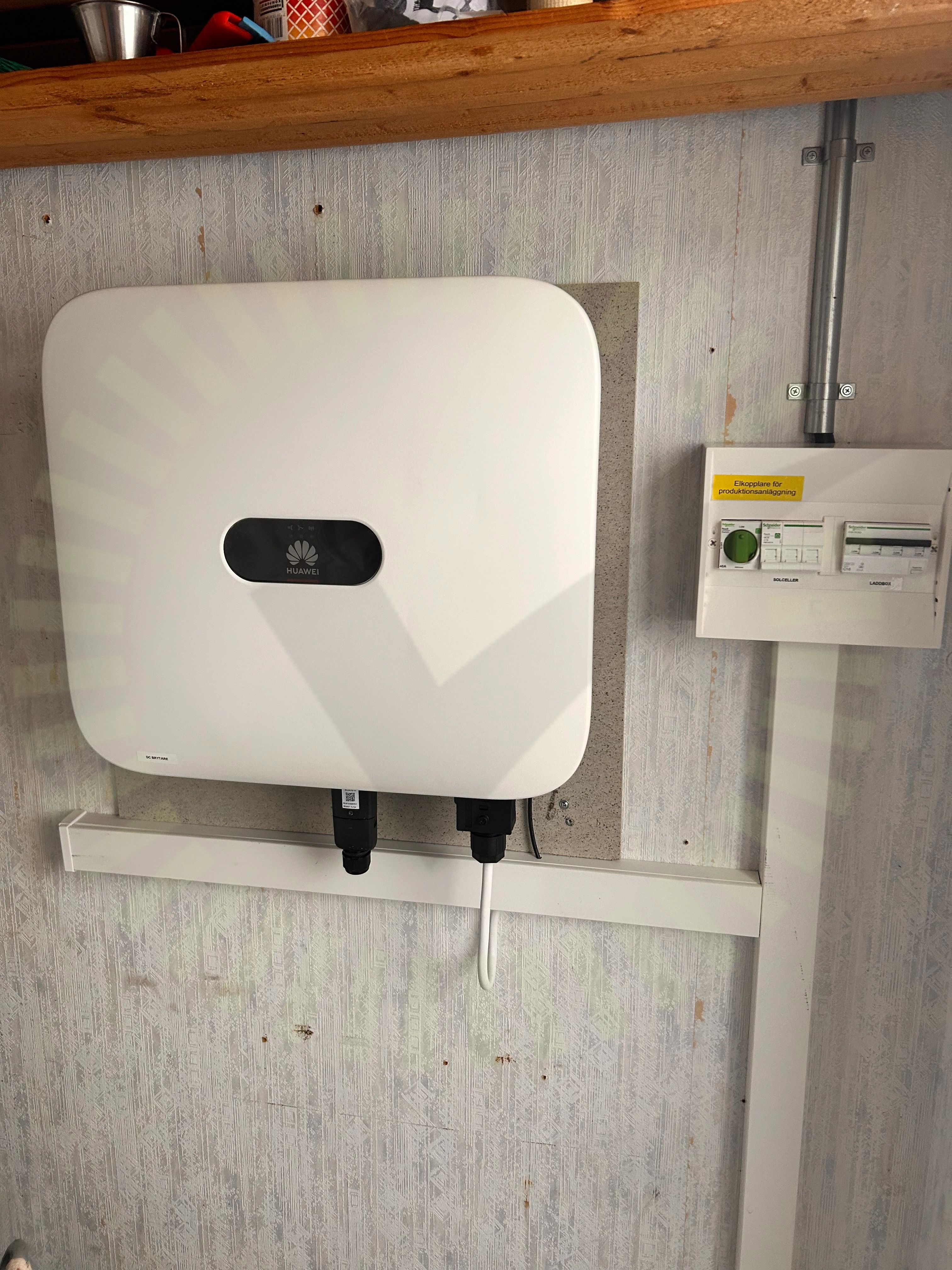

Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

5/36

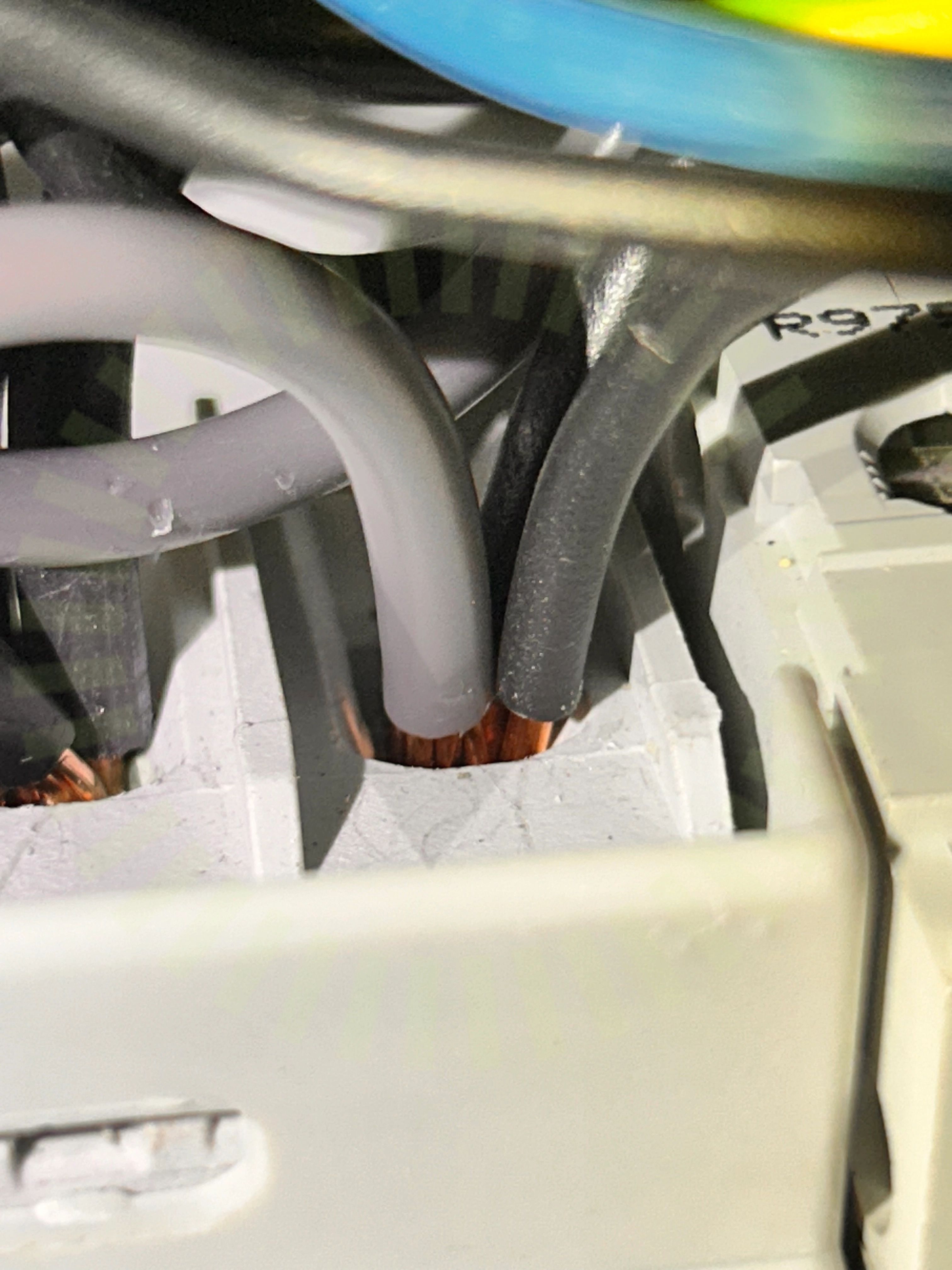

Anslutning av ledare

6.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

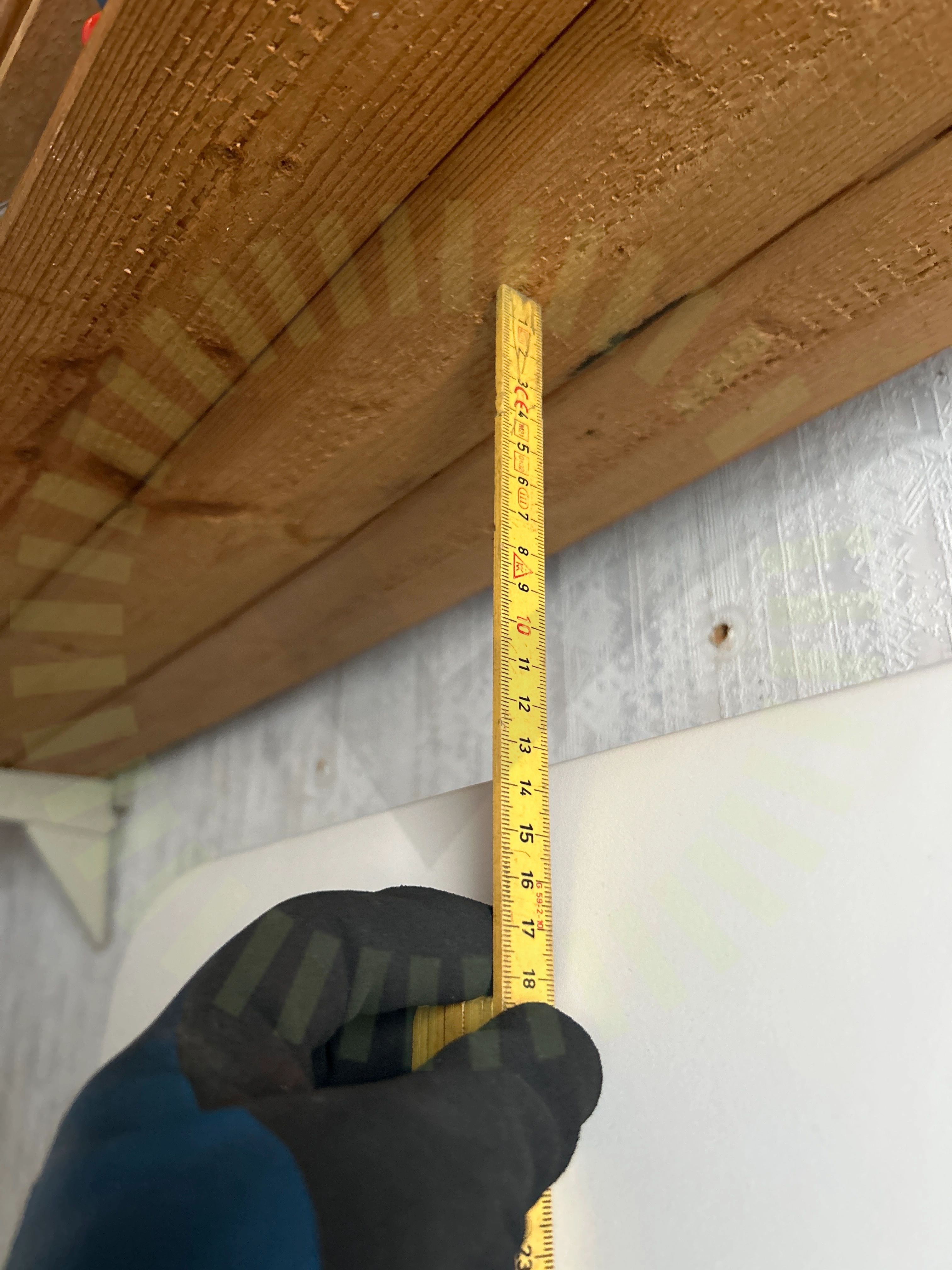

Avstånd närliggande objekt

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

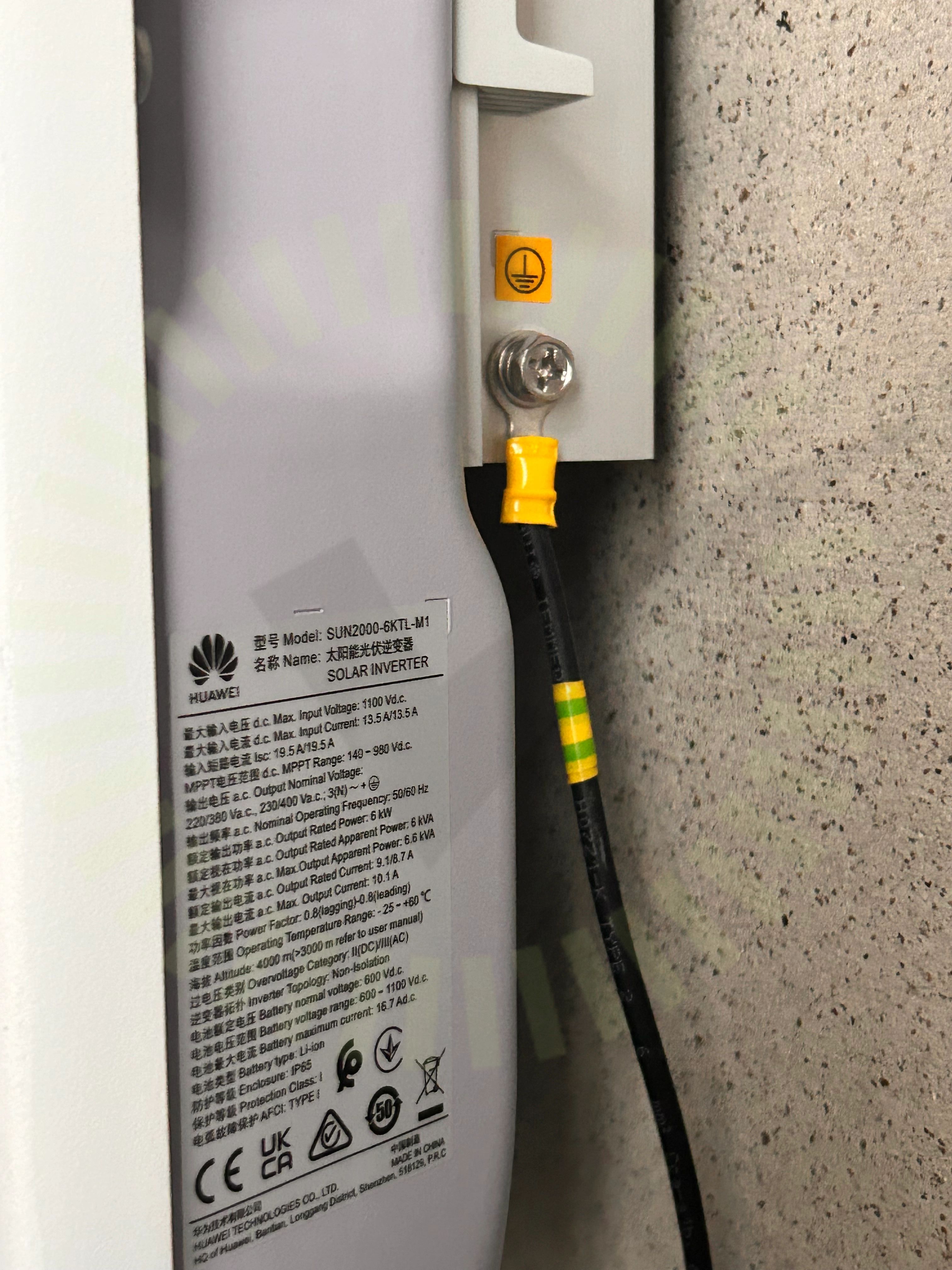

Jordning av chassi

6.3 Jordning av chassi

Inte godkänd

Växelriktaren är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Infästning

6.4 Infästning

Inte godkänd

Växelriktaren är monterad med olämpligt små skruv.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 34

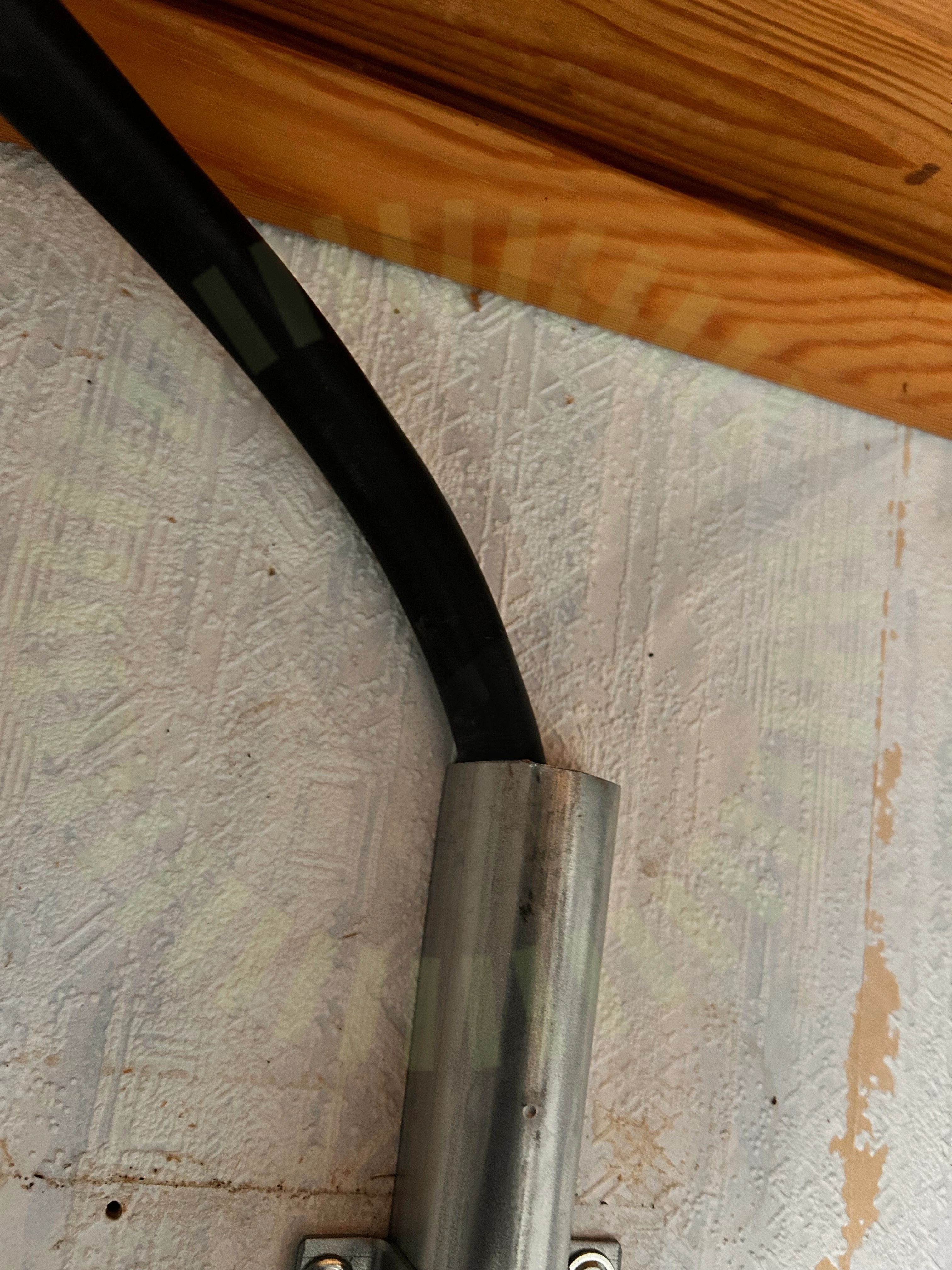

Skarp kant

6.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

31/36
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
