Besiktningsrapport

9.6

Installation genom

Raymond

Datum

12 maj 2025

Ort

Malmö, Skåne län

DC anslutning

Fastsäkring av produkt

97% godkända3% ej godkända

Om installationen

PanelerRaymond: Shingel

MontagesystemWeland Stål: Läktfästen

VäxelriktareSolis: S6-EH3P(12-20)K-ND-H

BatteriRaymond Solid State

TillbehörSmartmätare: CHINT DTSU666

TillbehörElmaterial: Kapsling

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/2

SkadorSkador takpapp

Batteri

Anmärkningar

2/14

2.1 DC anslutning

Inte godkänd

Kardeler för anslutning av DC kabel i säkringar spretar.

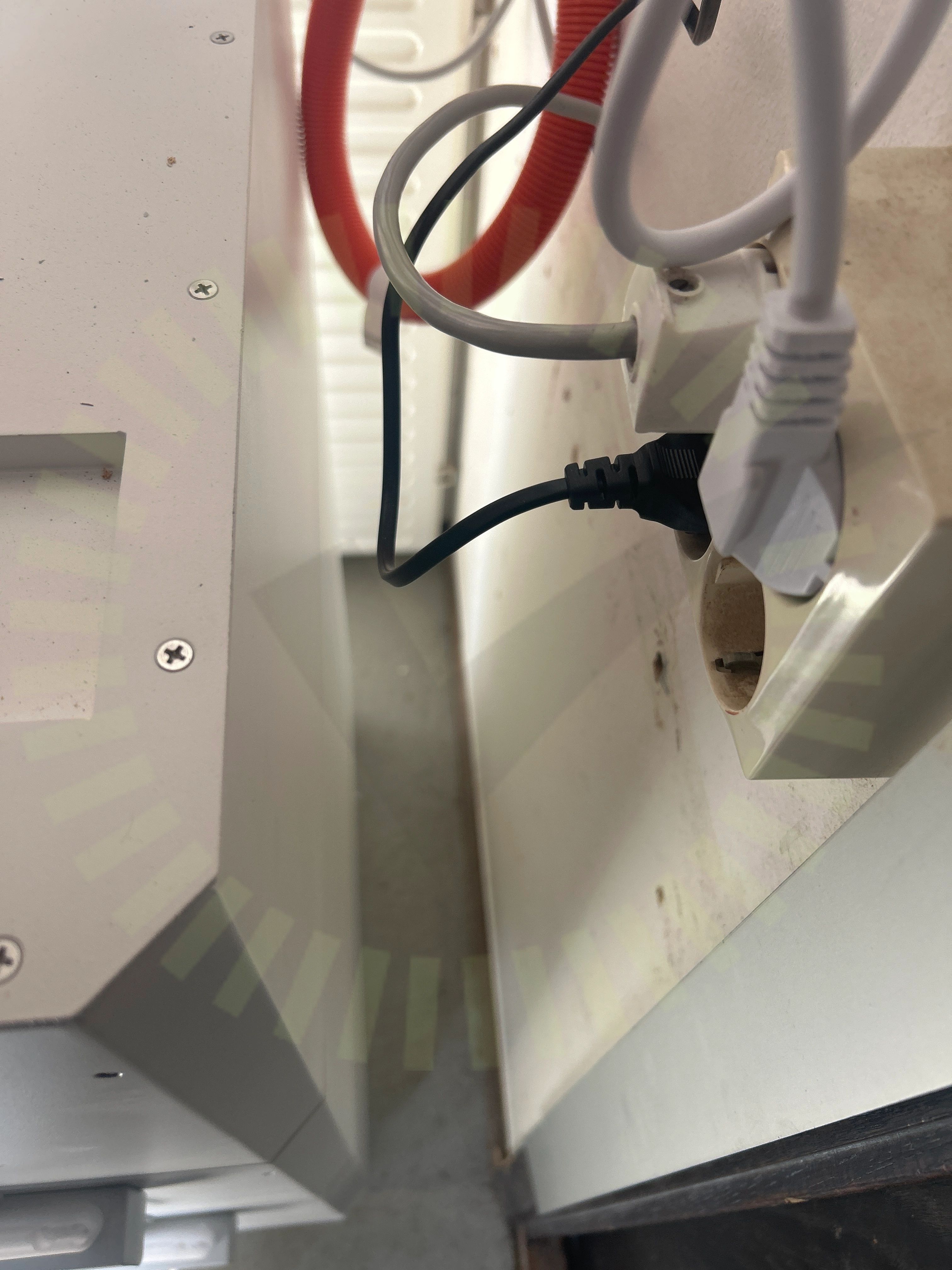

2.2 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat. Kan vältas relativt enkelt.

Godkända kontrollpunkter

12/14

Avstånd närliggande objektAvstånd till växelriktareBatteri PEBatterikåporLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Elmaterial: Kapsling

Anmärkningar

1/8

3.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

2/39

4.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas efter omläggning av paneler

4.2 Strängschema

Inte godkänd

Strängschema saknas för projektet efter byte av växelriktare. Strängschema anger utrustning som inte längre finns i anläggningen.

Godkända kontrollpunkter

37/39

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Panntak , Weland Stål: Läktfästen

Godkända kontrollpunkter

2/2

Skadade takpannorTakpannor

Raymond: Shingel

Godkända kontrollpunkter

15/15

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggningSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

34/34

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Weland Stål: Läktfästen

Godkända kontrollpunkter

22/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
