Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Solsystem Sverige AB

Datum

15 februari 2023

Ort

Svedala, Skåne län
Dragavlastade
Infästning Takstol
Slutfäste
87% godkända13% ej godkända

Om installationen

PanelerJAM54S31 MR
MontagesystemSchletter: Rapid
VäxelriktareSAJ: R5-13K-T2
TillbehörSäkerhetsbrytare AC
Solsystem Sverige AB

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, JAM54S31 MR

Anmärkningar

1/11
Dragavlastade

3.1 Dragavlastade

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd där den går ut från panel, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/11
Böjradie kablageDräneringshålFästens placeringFörbindelse av kontakterFöremål BakstyckeHöjdskillnadPanelramar separeradeSkadorSkuggaSträngförläggning

Tak 1, Schletter: Rapid

Anmärkningar

5/16

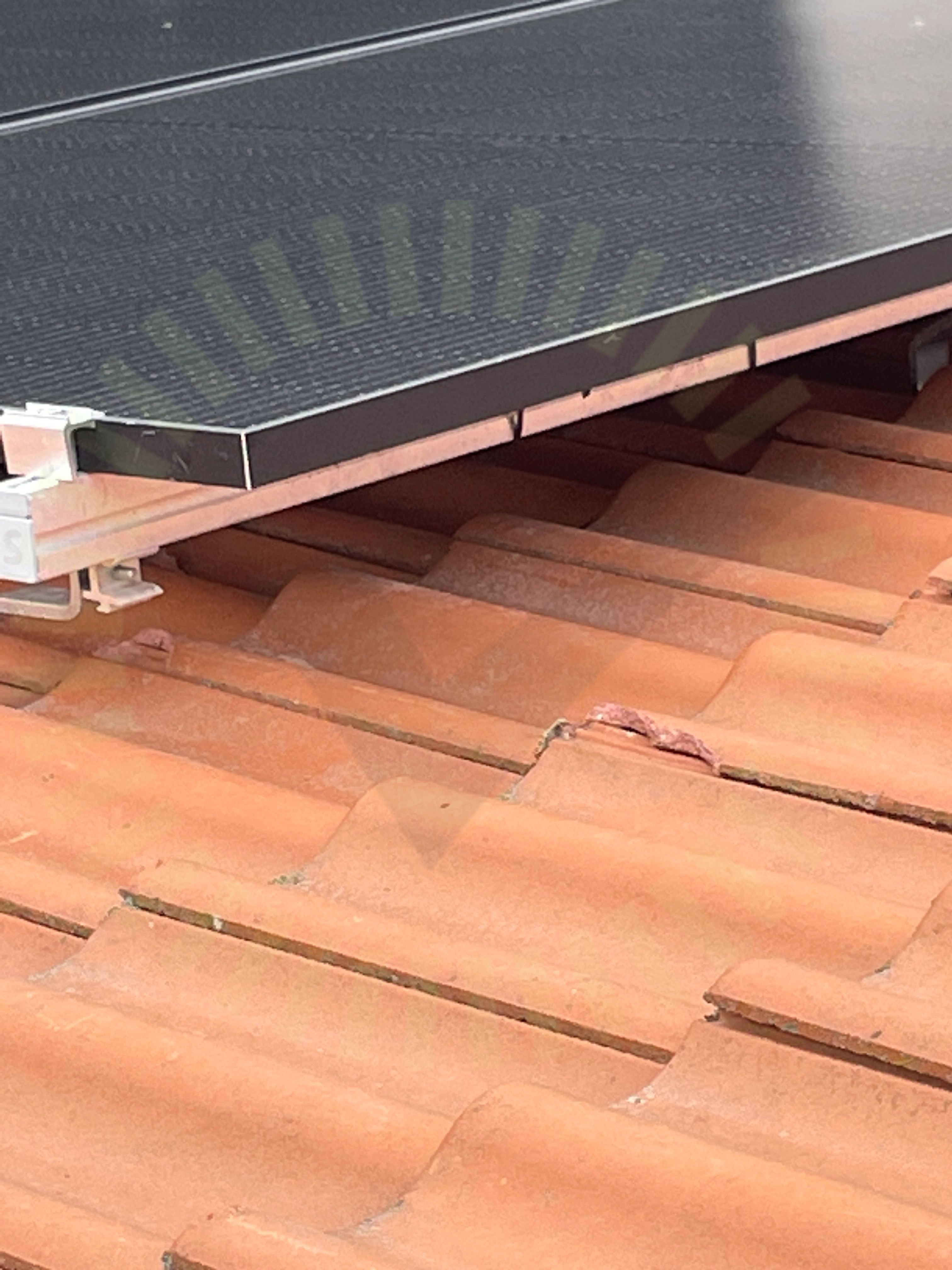

Skador

4.1 Skador

Rekommendation

Skador på tak har uppkommit vid installation

Tillverkarens anvisningar

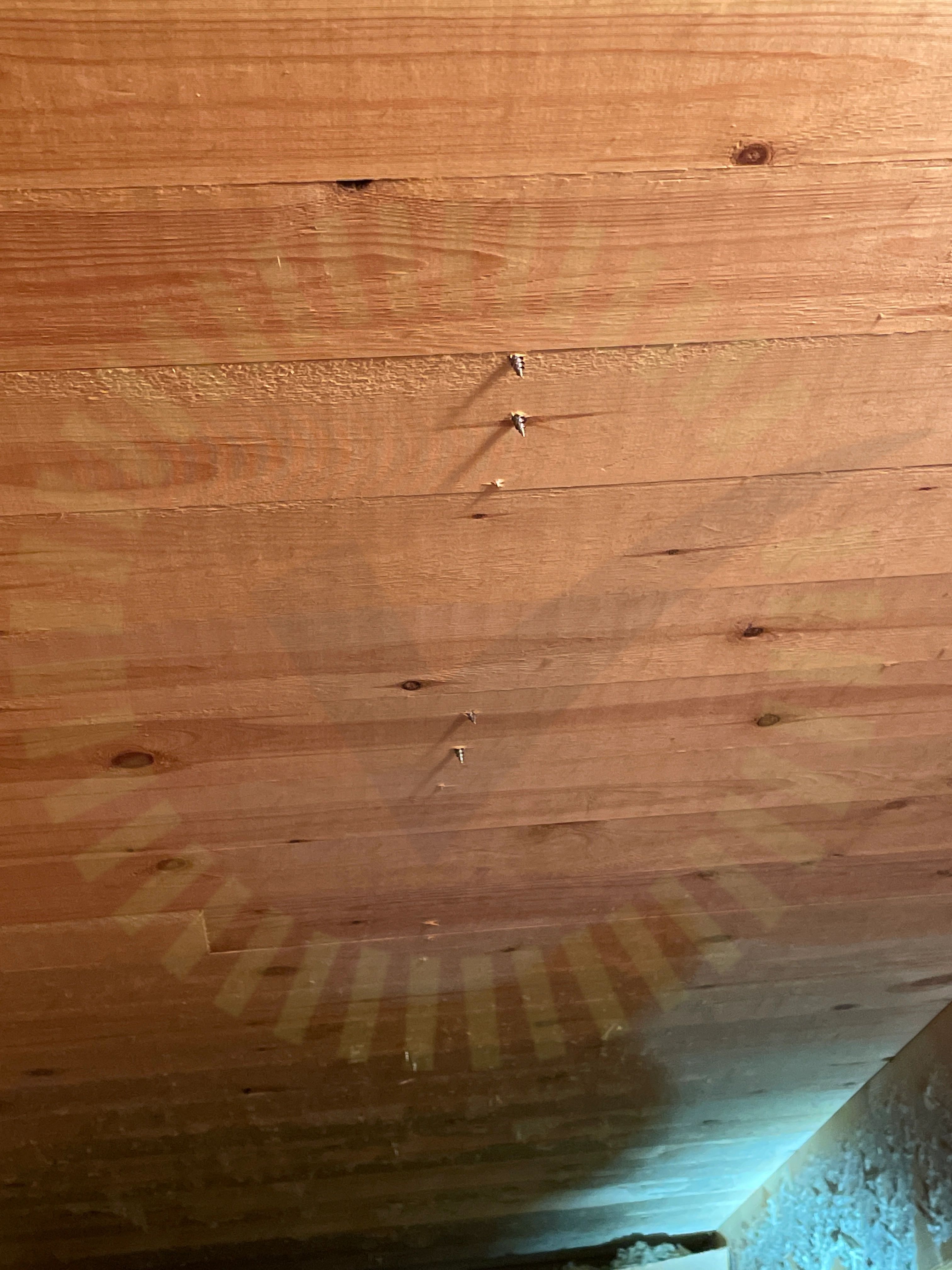

Infästning Takstol

4.2 Infästning Takstol

Inte godkänd

Tre första krokraderna från vänster sida sitter enbart i råspont

Tillverkarens anvisningar

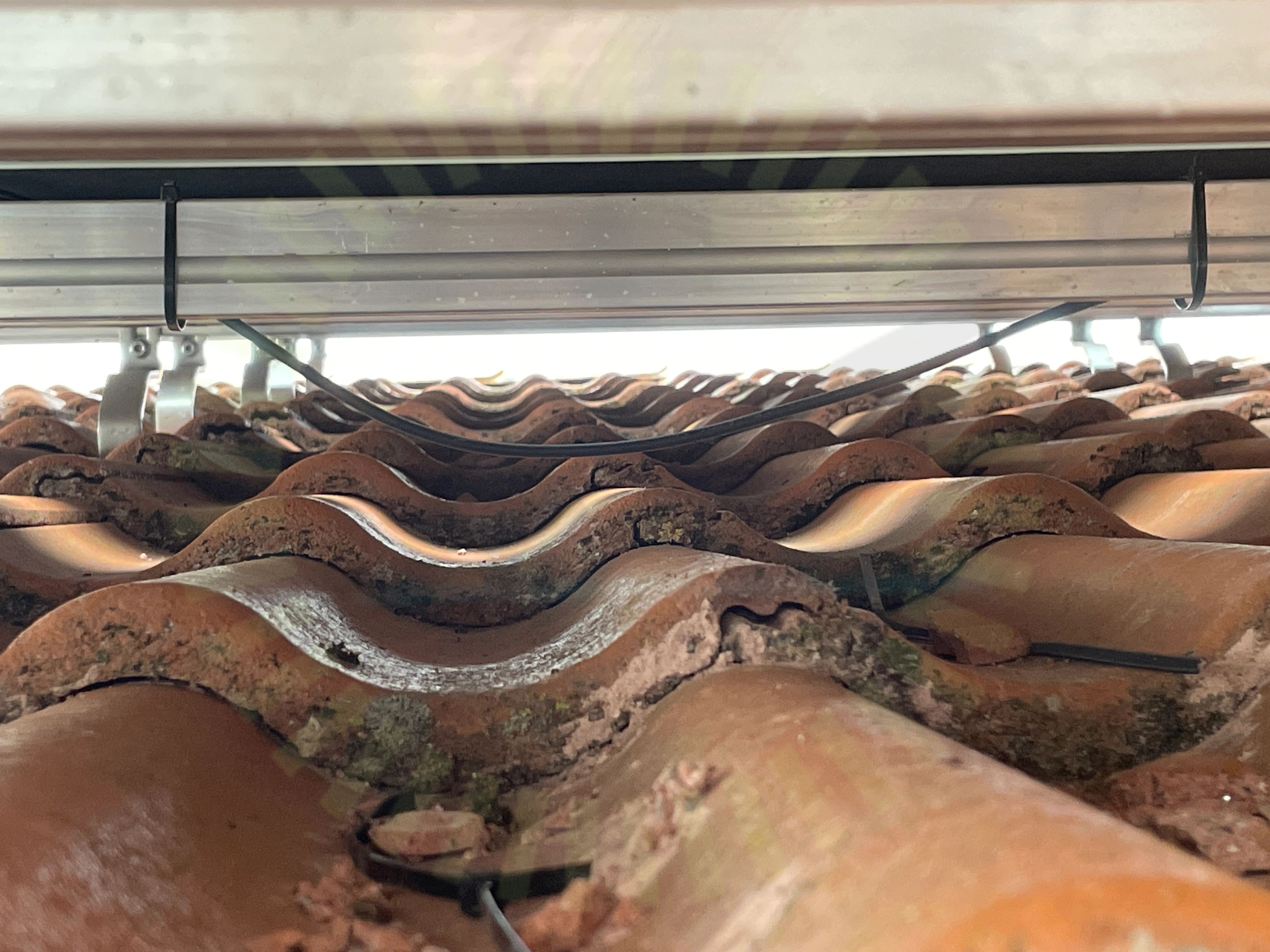

Kabeluppfästning

4.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

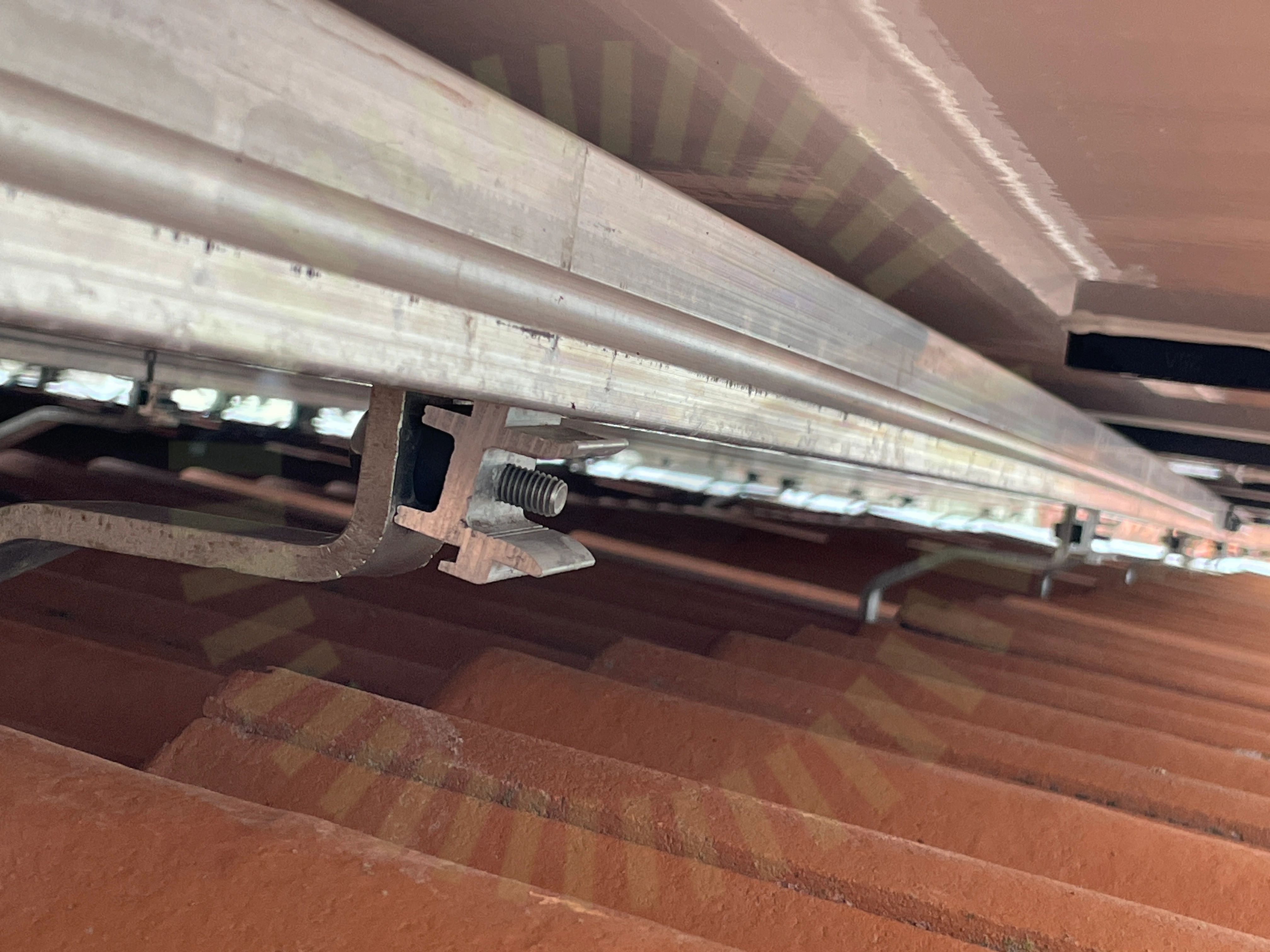

Skenornas infästning

4.4 Skenornas infästning

Inte godkänd

Skenans infästningar ej korrekt utförda

Tillverkarens anvisningar

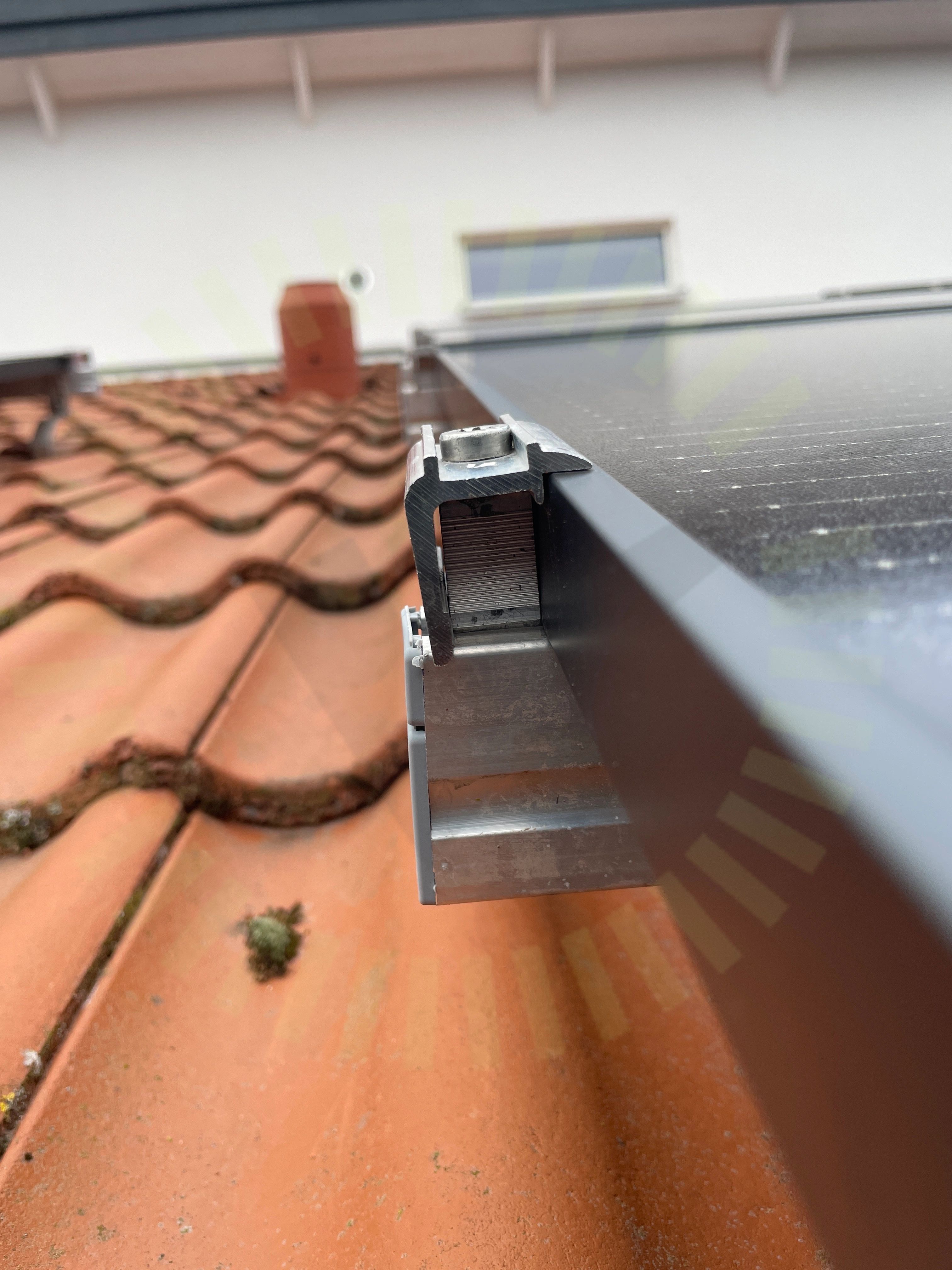

Slutfäste

4.5 Slutfäste

Inte godkänd

Ej monterat enligt tillverkarens anvisningar.För kort skena, slutfäste ligger alldeles för nära skenans slut.

Tillverkarens anvisningar

Godkända kontrollpunkter

10/16
Avstånd pannaFrämmande materialInfästningarnas CC måttMittklämmorShimsSkarp kantSkenornas överhängSkyddSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

1/16
Takgenomföring

Varselmärkning

Anmärkningar

1/4

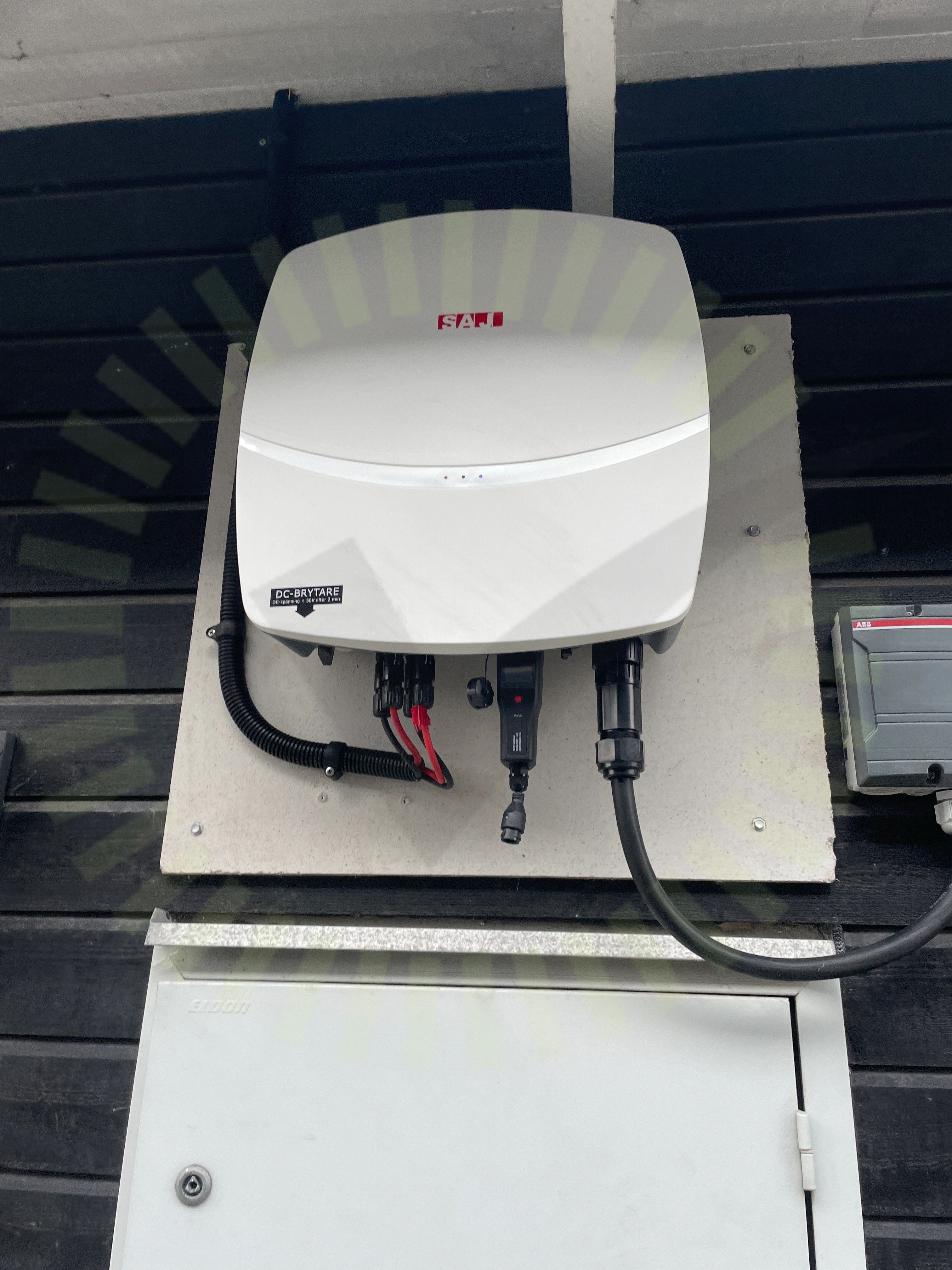

Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Saknar märkning på växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/26

6.1 Direkt solljus

Rekommendation

Växelriktare sitter utomhus placerad på vägg som vetter mot sydväst.

Tillverkarens anvisningar

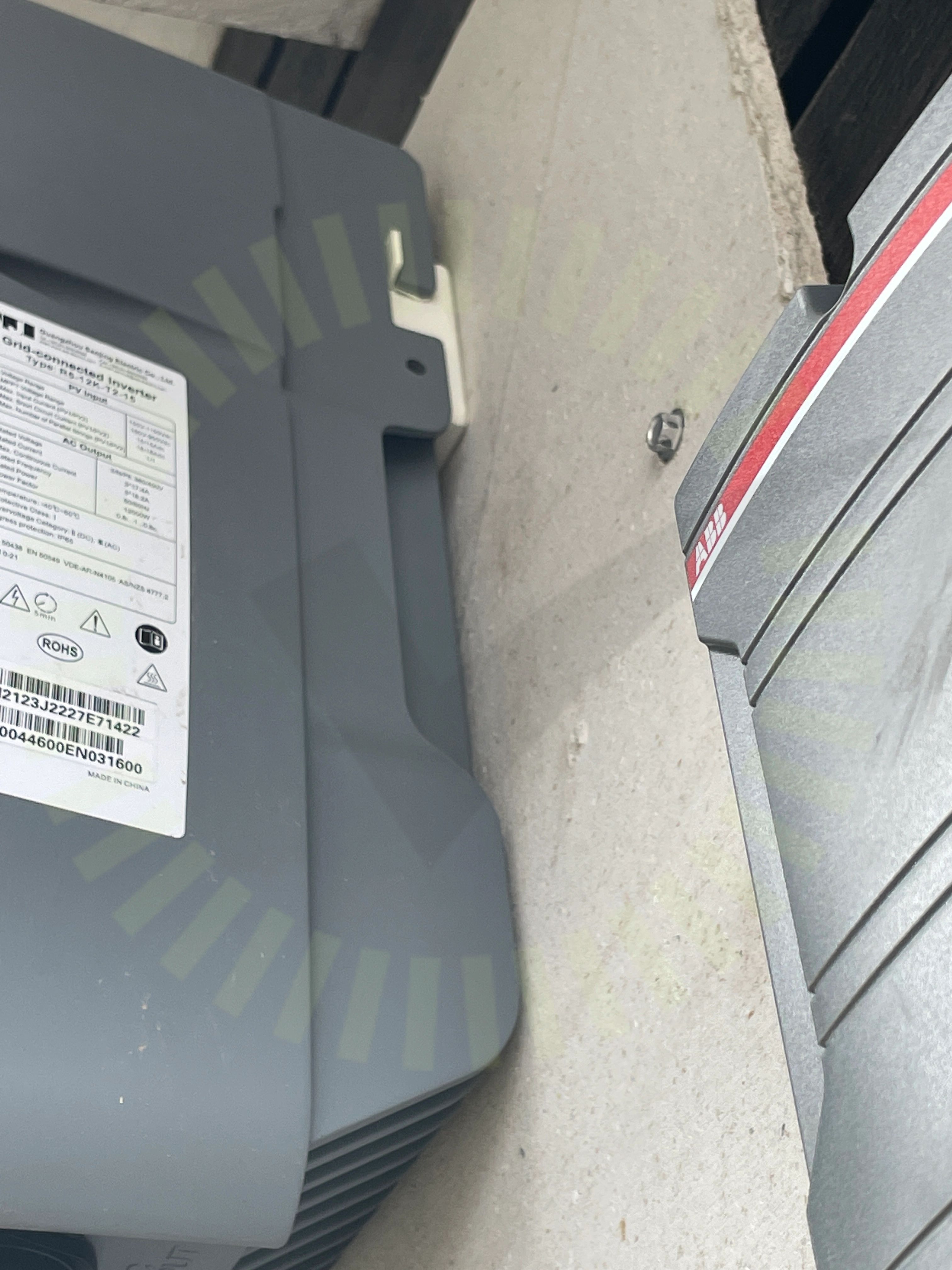

Fastsäkring av produkt

6.2 Fastsäkring av produkt

Inte godkänd

Växelriktare ej fastmonterad korrekt, saknar infästningsskruv

Tillverkarens anvisningar

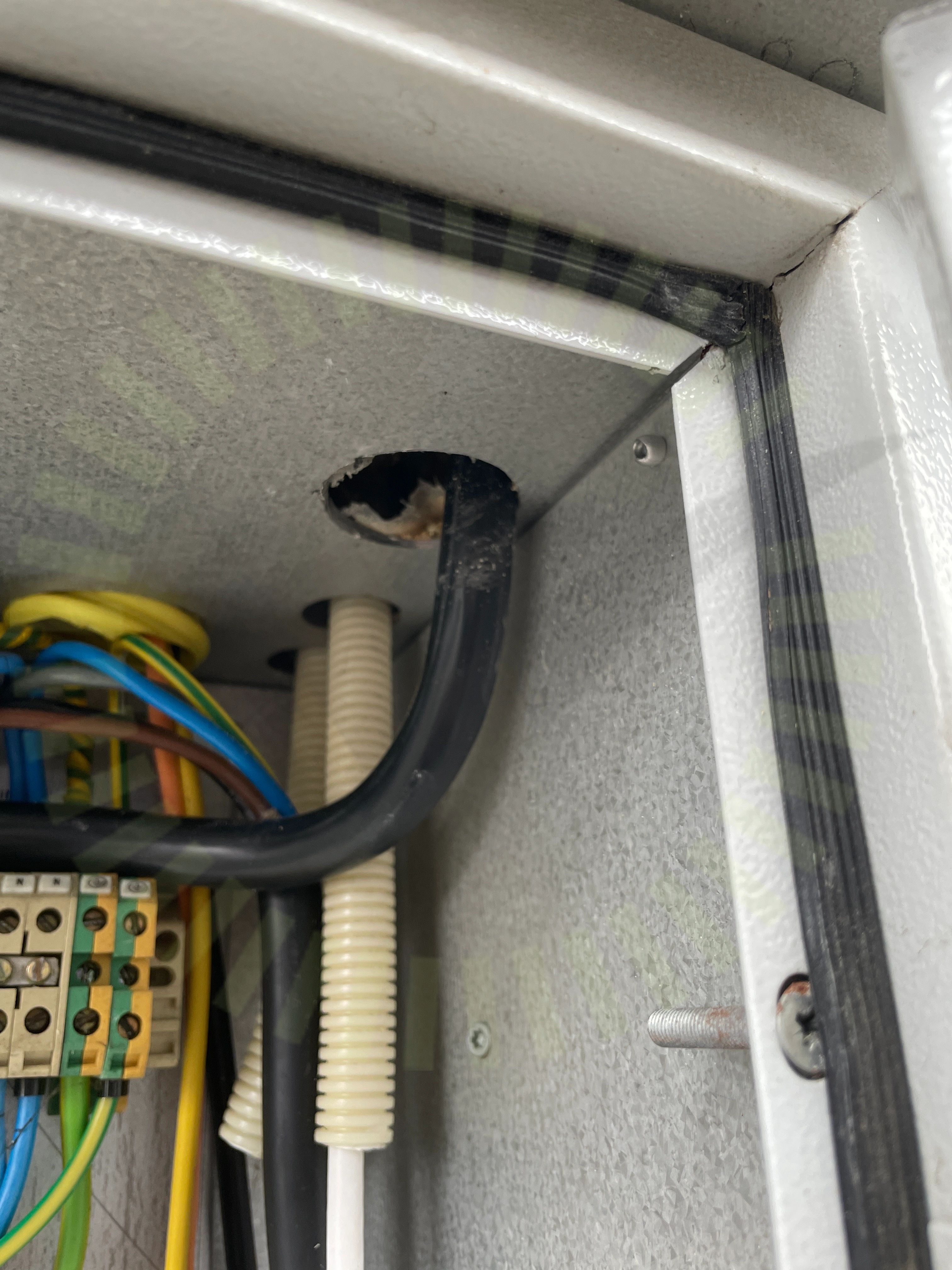

AC kabel skarp kant

6.3 AC kabel skarp kant

Inte godkänd

Kabel ligger mot skarp kant

Godkända kontrollpunkter

23/26
KontakterAC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInfästningKabelLedare fastspändaMärkningMätprotokoll DCSträngschemaSäkringVentilationVinkel
