2.1 Fastsäkring av produkt
Inte godkändVägginfästningen är utförd med för få skruv.
SBR064-256-UEN-Ver19-202302, Sida 24
Besiktningsrapport
8.7
Installation genom
1KOMMA5°
Datum
20 december 2024
Ort
Varekil, Västra Götalands län
91% godkända9% ej godkända
Om installationen
PanelerDenim: U N3 XXX BBG 108H
MontagesystemWeland Stål: Papptak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/16Godkända kontrollpunkter
15/16Avstånd till växelriktareBatteri PEBatterimodulDC anslutningLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Tak 1, Denim: U N3 XXX BBG 108H
Anmärkningar
2/15

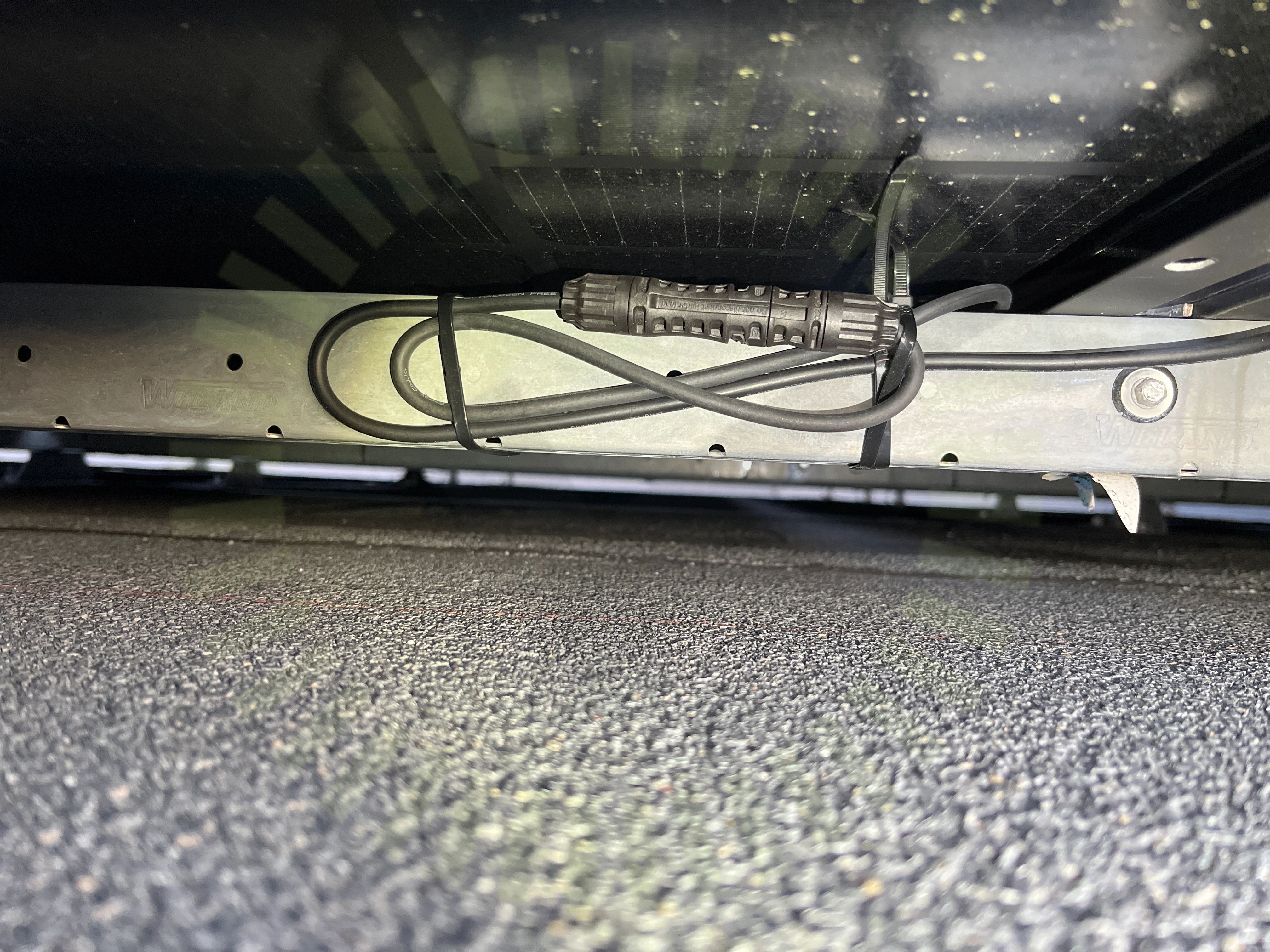

4.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie vid kontakterna.
Installation manual Denim V.Feb-2024-1, Sida 13

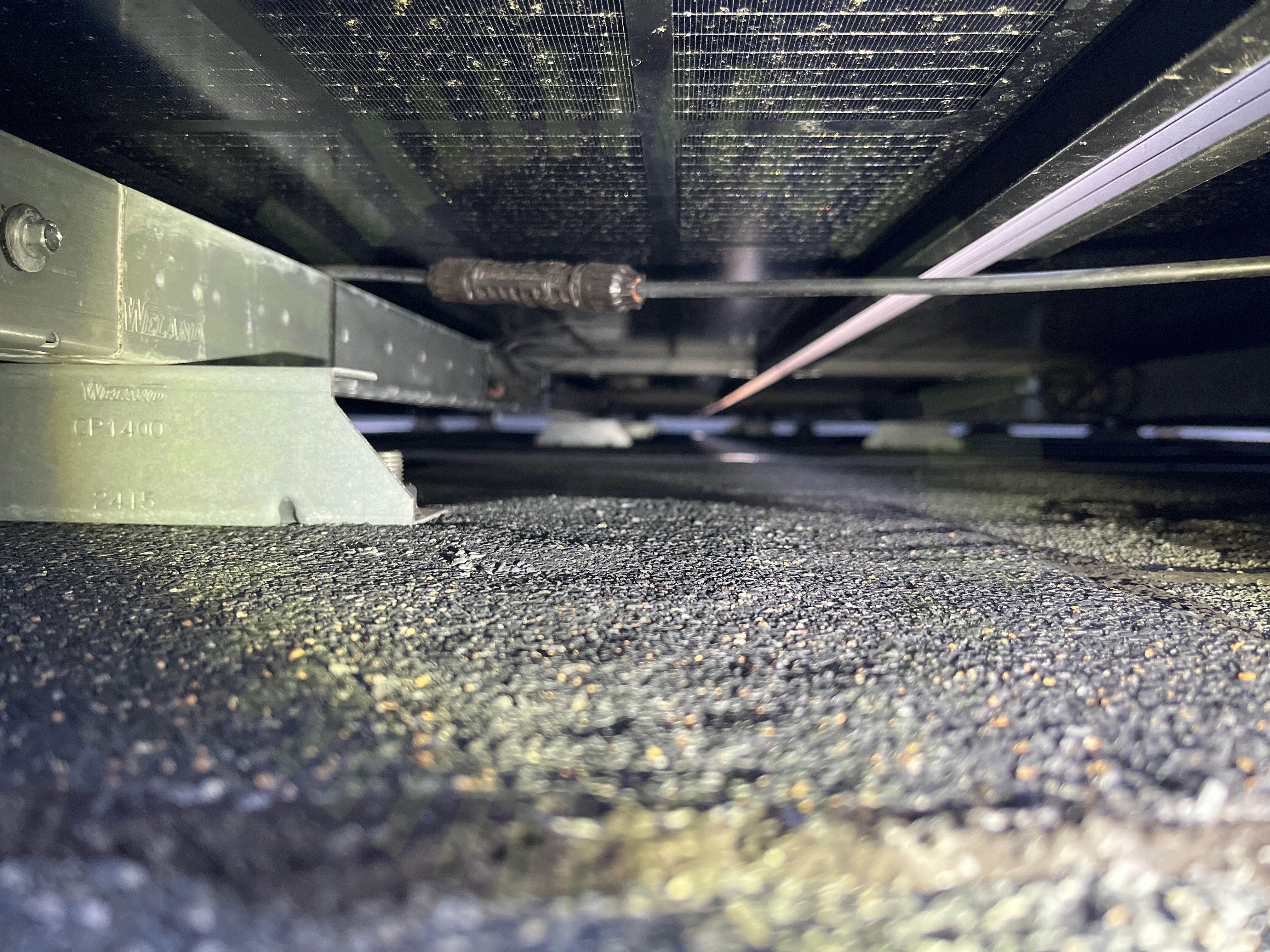

4.2 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
12/15Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
1/15Strängförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
4/22
5.1 Använd tätskiktsduk
Inte godkändTätskiksduk överlappar inte tillräckligt mycket runt om tätsiktsplattan.
Weland Stål: Tätplåt (MA1008) Version 3 22.02.18

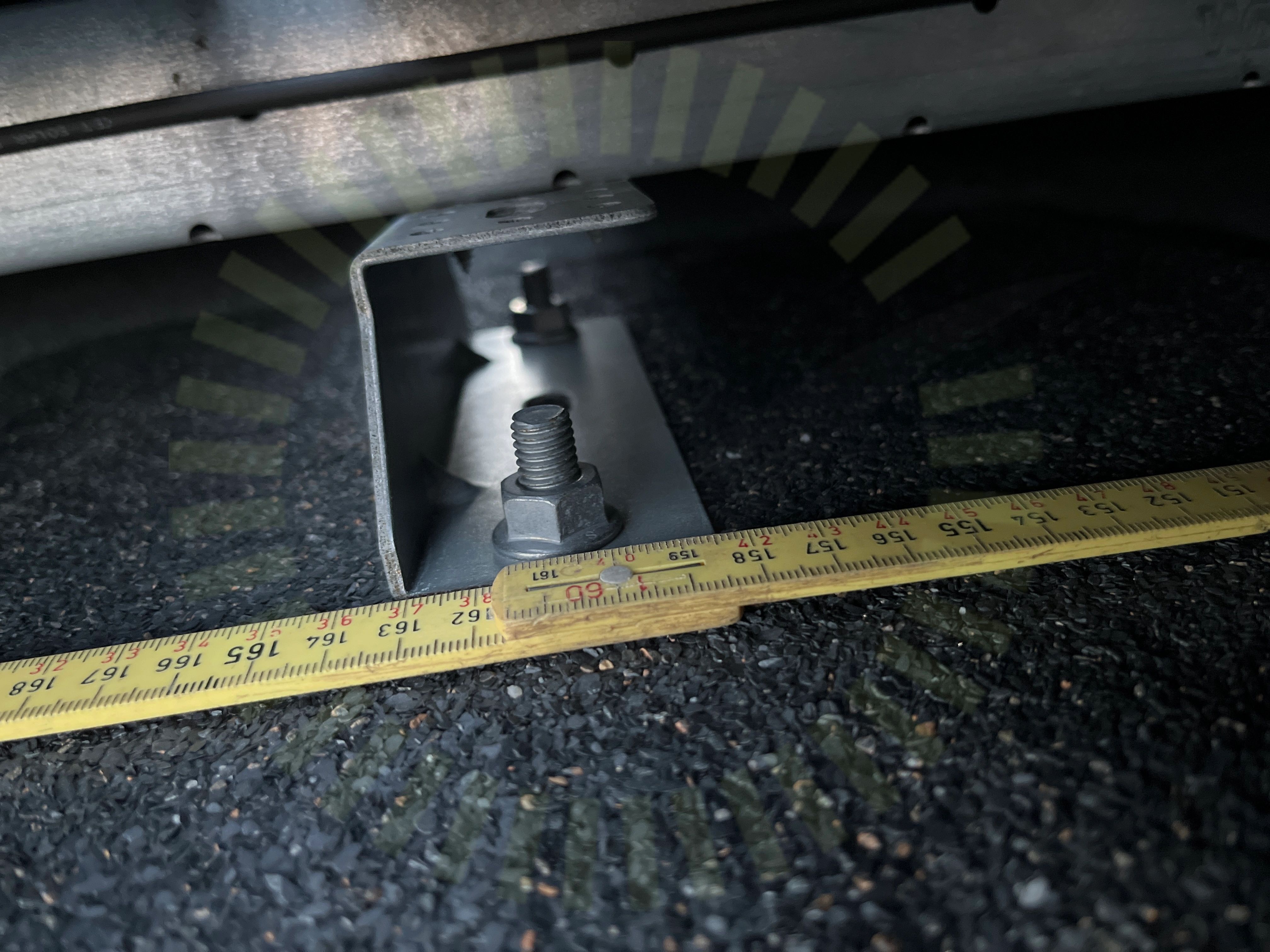

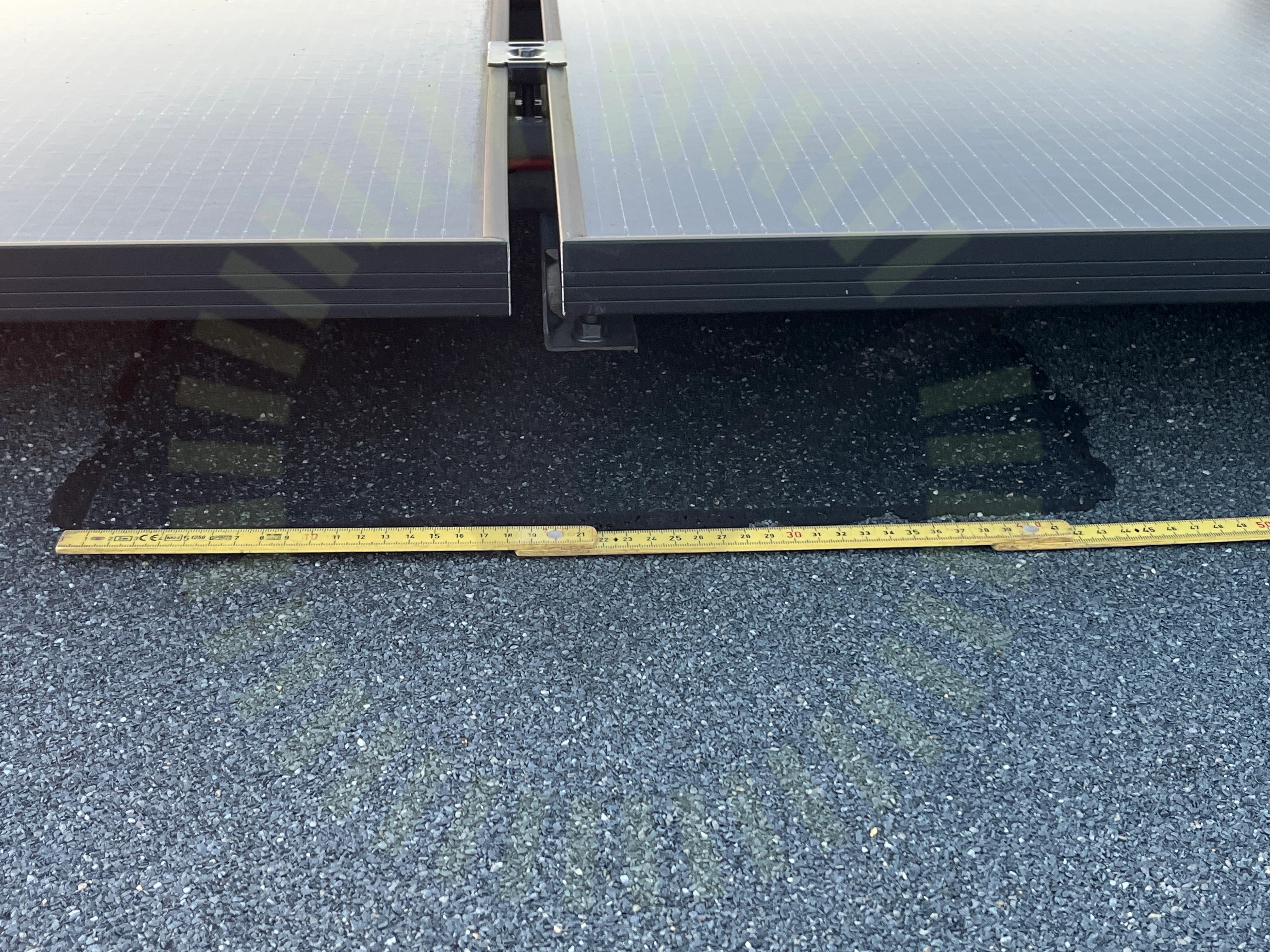

5.2 CC infästningar
Inte godkändInfästningen är inte monterad med korrekt CC mått.
MA5103 Sid 1 (2) | Version 7 - 230914

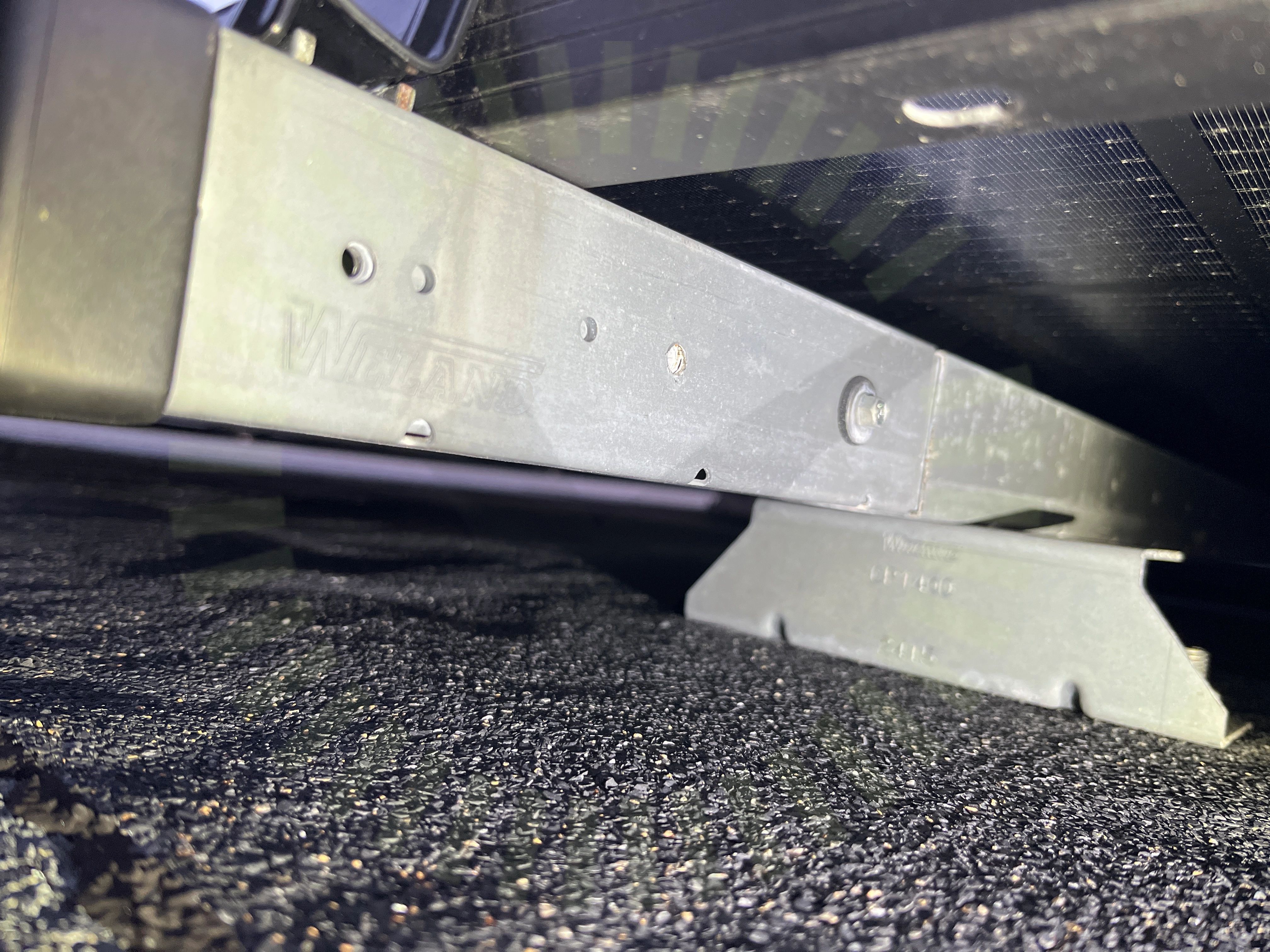

5.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.
MA5103 Sid 1 (2) | Version 7 - 230914
5.4 Väderbeständigt material
Inte godkändAnvänt material är inte väderbeständigt.
SS 436 40 00 (522.11)
Godkända kontrollpunkter
17/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningSvetsning av pappTakgenomföringÄndklämmor skena
Ej tillgängligt vid besiktning
1/22Infästning i råspont
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/36
8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Detta gäller tak, vägg och framför växelriktaren.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
8.2 Identifiering
Inte godkändMärkning är inte utfört så det är tydligt vad som tillhör vad.
SS 436 40 00 (514.1)
Godkända kontrollpunkter
34/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
