Besiktningsrapport

8.6

Installation genom

EcoKraft

Datum

9 februari 2024

Ort

Växjö, Kronobergs län

Anslutning av växelriktare

Föremål mot bakstycke

Takgenomföring

92% godkända8% ej godkända

Om installationen

PanelerOkänd Solpanel

MontagesystemK2: SingleRail: Single Hook 3S

VäxelriktareSMA: SUNNY TRIPOWER 5.0-10.0 Smart Energy

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

4/25

2.1 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

2.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

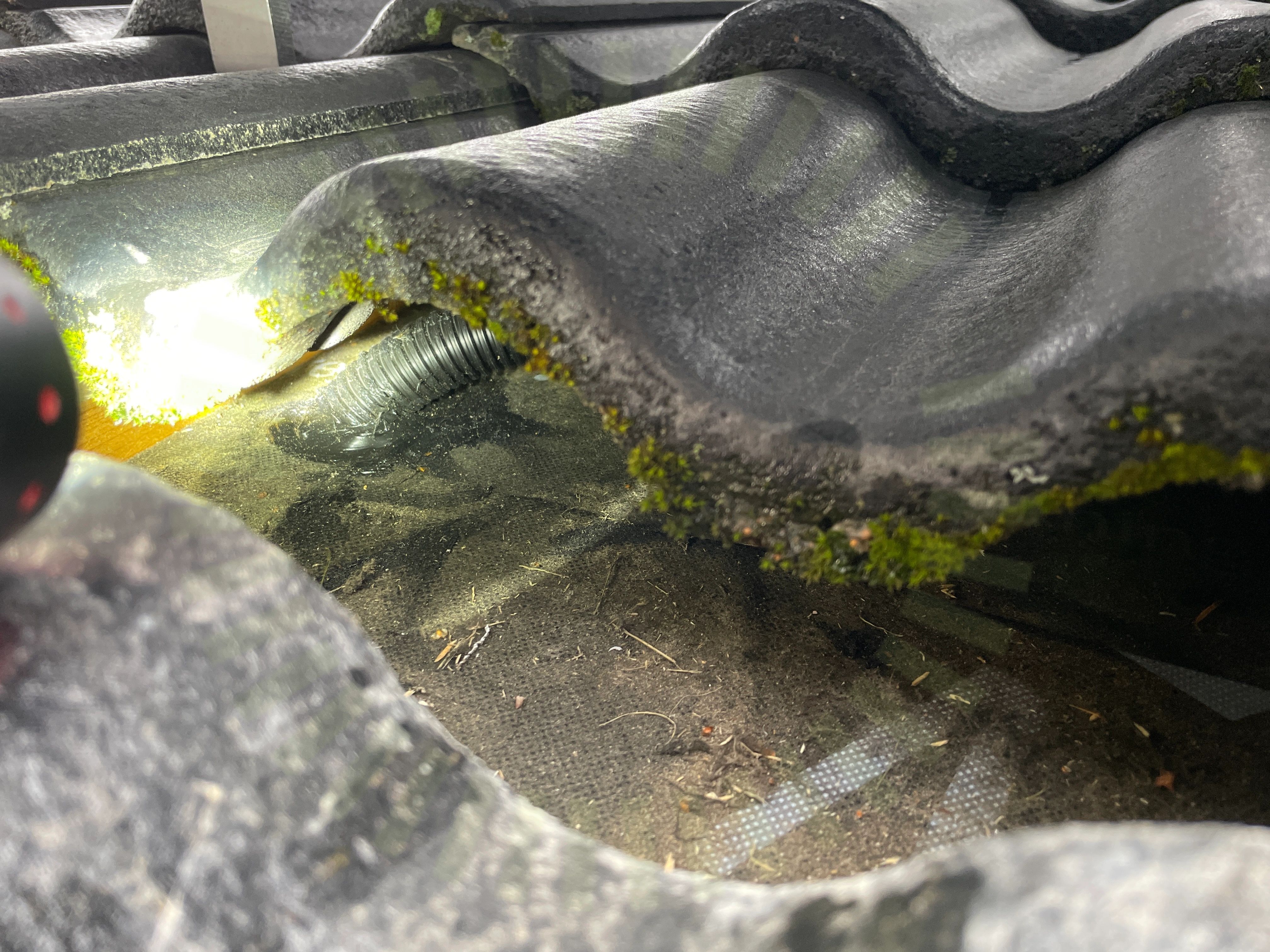

2.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

5/25

Infästning utanför takstolKabeldragning mellan takytorSkruvar korrektTakstolsinfästningTvådelad takkrok

Tak 1, Okänd Solpanel

Anmärkningar

2/19

3.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad eller manual finns tillgängligt.

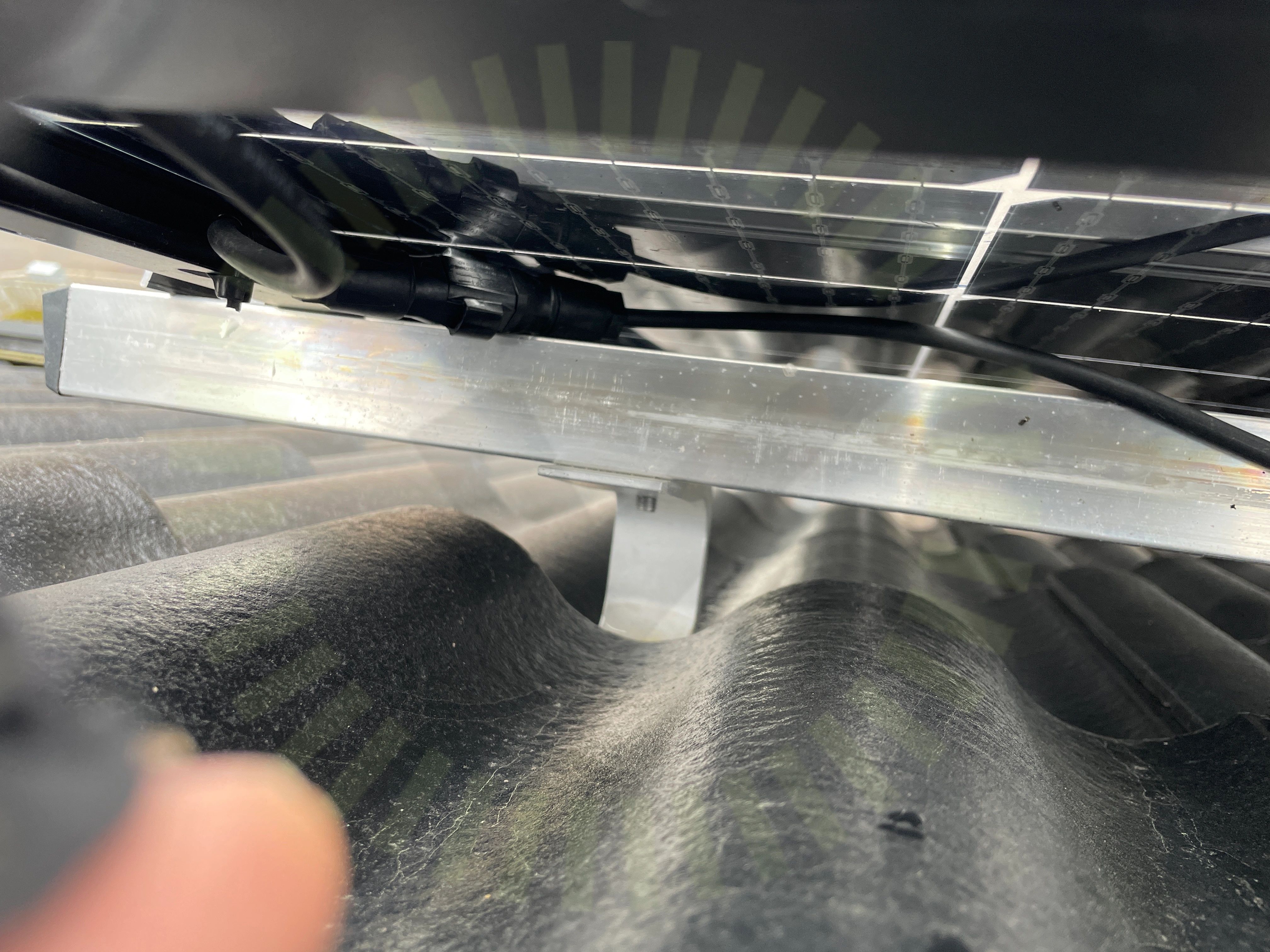

3.2 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens undersida.

Godkända kontrollpunkter

17/19

Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36

5.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Neutralledaren är kopplad på jord punkt.

Godkända kontrollpunkter

34/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

DC Max Ström
