Besiktningsrapport
9.9
Installation genom
Hammarö Solenergi
Datum
22 april 2026
Ort
Kristinehamn, Värmlands län
Skador
Kabeluppfästning
98% godkända
2% ej godkända
Om installationen
Paneler
Ja Solar: JAM54D41/LB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
Solinteg: MHT-(4-12)K-25
Batteri
EnerShare: Core
Tillbehör
Undercentral
Tillbehör
Smartmätare: RMK (Solinteg)
Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Ej tillgängligt vid besiktning
1/3
Avtal
Batteri
Godkända kontrollpunkter
16/16
Antal moduler
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
DC anslutning
Fastsäkring av produkt
Lutning
Signalkabel batteri
Skador
Smartmätare
Styrmodul fastskruvad
Tillgång till batteriet
Underliggande material
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
7/7
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Placering av smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Tak 1: Ja Solar: JAM54D41/LB
Godkända kontrollpunkter
15/15
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
2/24

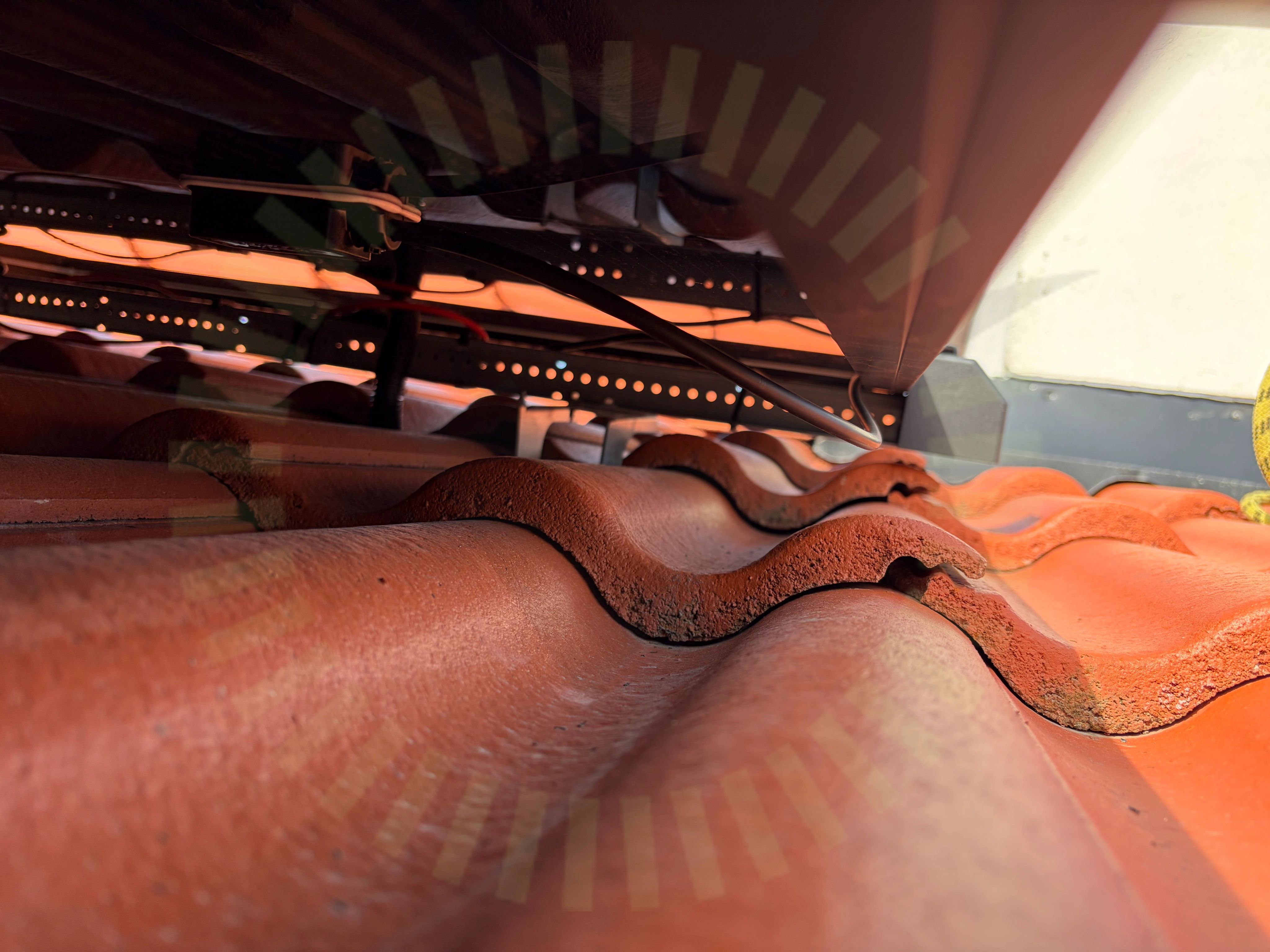

5.1 Kabeluppfästning
Inte godkänd
Kablage är förlagt inuti panelramen utan ytterligare uppfästning och riskerar att med tiden ramla ur och ligga på taket.
SS 436 40 00 (712.522.101)
5.2 Skador
Inte godkänd
Vid kapning av skenor har man orsakat skada på takpannan under.
Godkända kontrollpunkter
22/24
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
34/34
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Funktionsjord
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
