Besiktningsrapport

9.7

Installation genom

Enermont

Datum

27 december 2023

Ort

Kristianstad, Skåne län

Kabeluppfästning

Klämmornas storlek

AC Kablage förläggning

+ 4

95% godkända5% ej godkända

Om installationen

PanelerLeapton: LP182*182-M-54-NH

MontagesystemNovotegra: Trapezoidal Metal

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

ESDEC Lutande Panntak

Anmärkningar

1/24

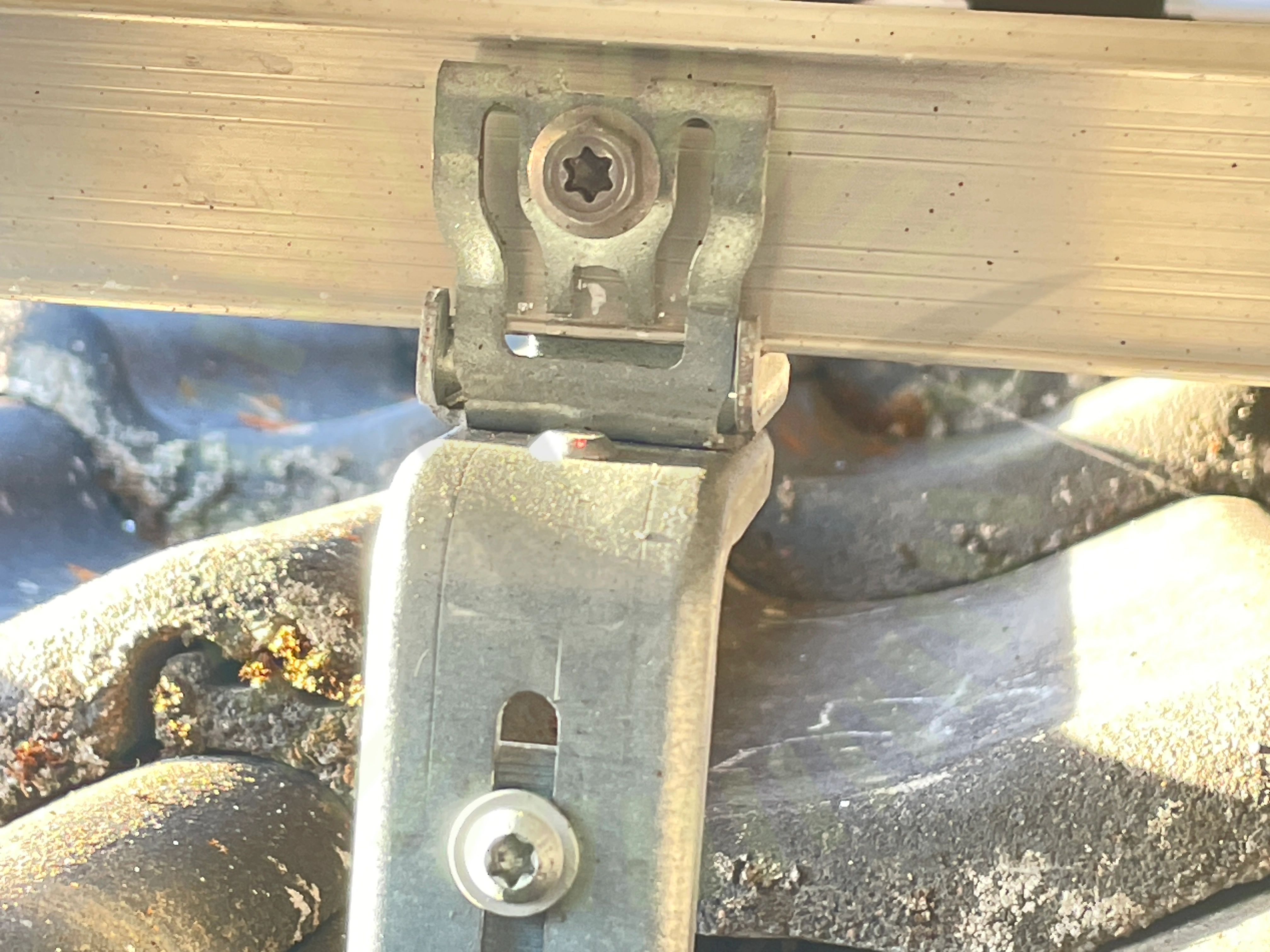

2.1 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad. Förekommer på flertalet ställen under panelfältet.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

23/24

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/41

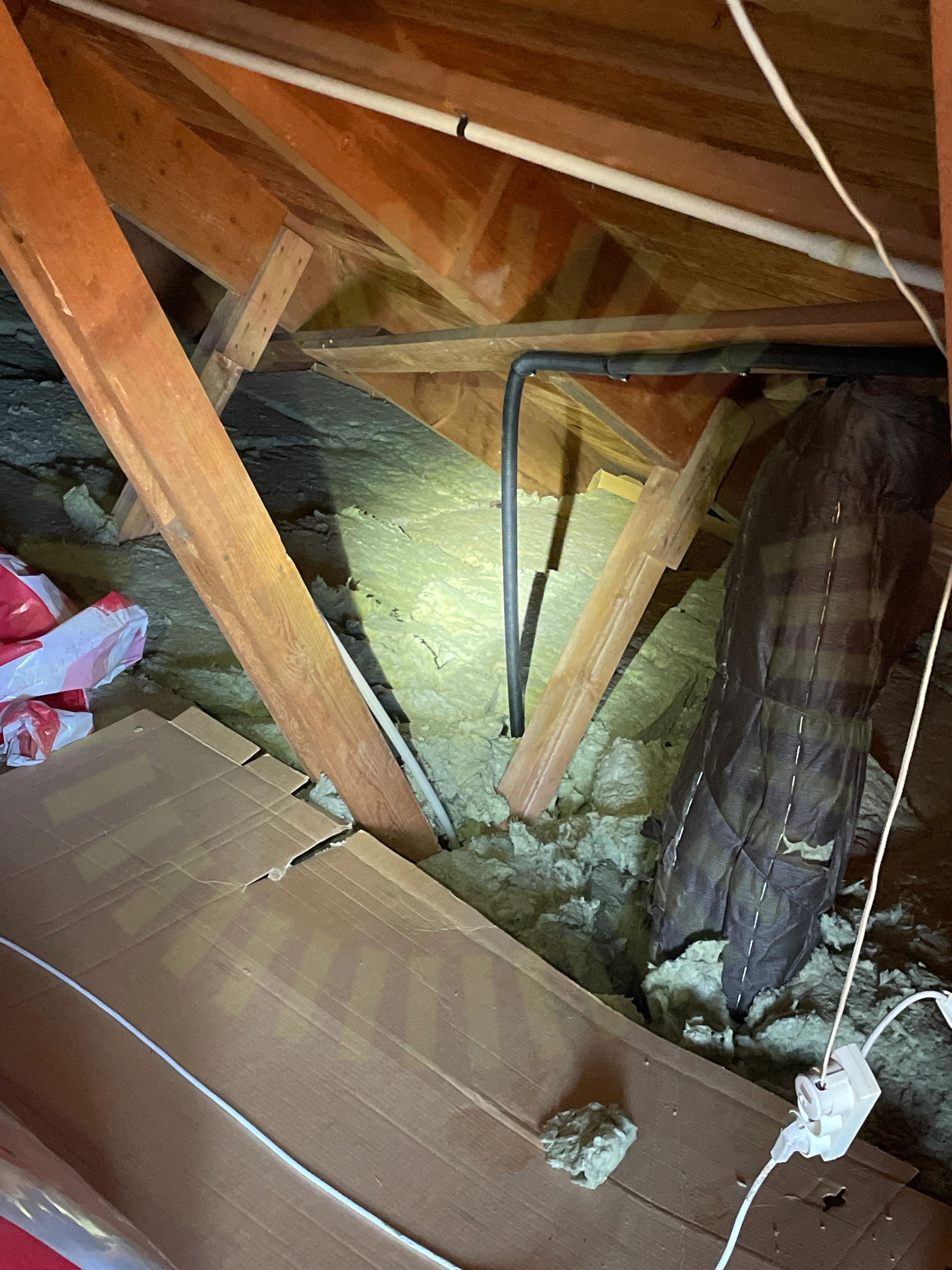

3.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum. Kablage hänger utan uppfästning.

SS 436 40 00 (522.8.4)

Godkända kontrollpunkter

40/41

AC anslutning växelriktareAC kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Leapton: LP182*182-M-54-NH

Anmärkningar

3/36

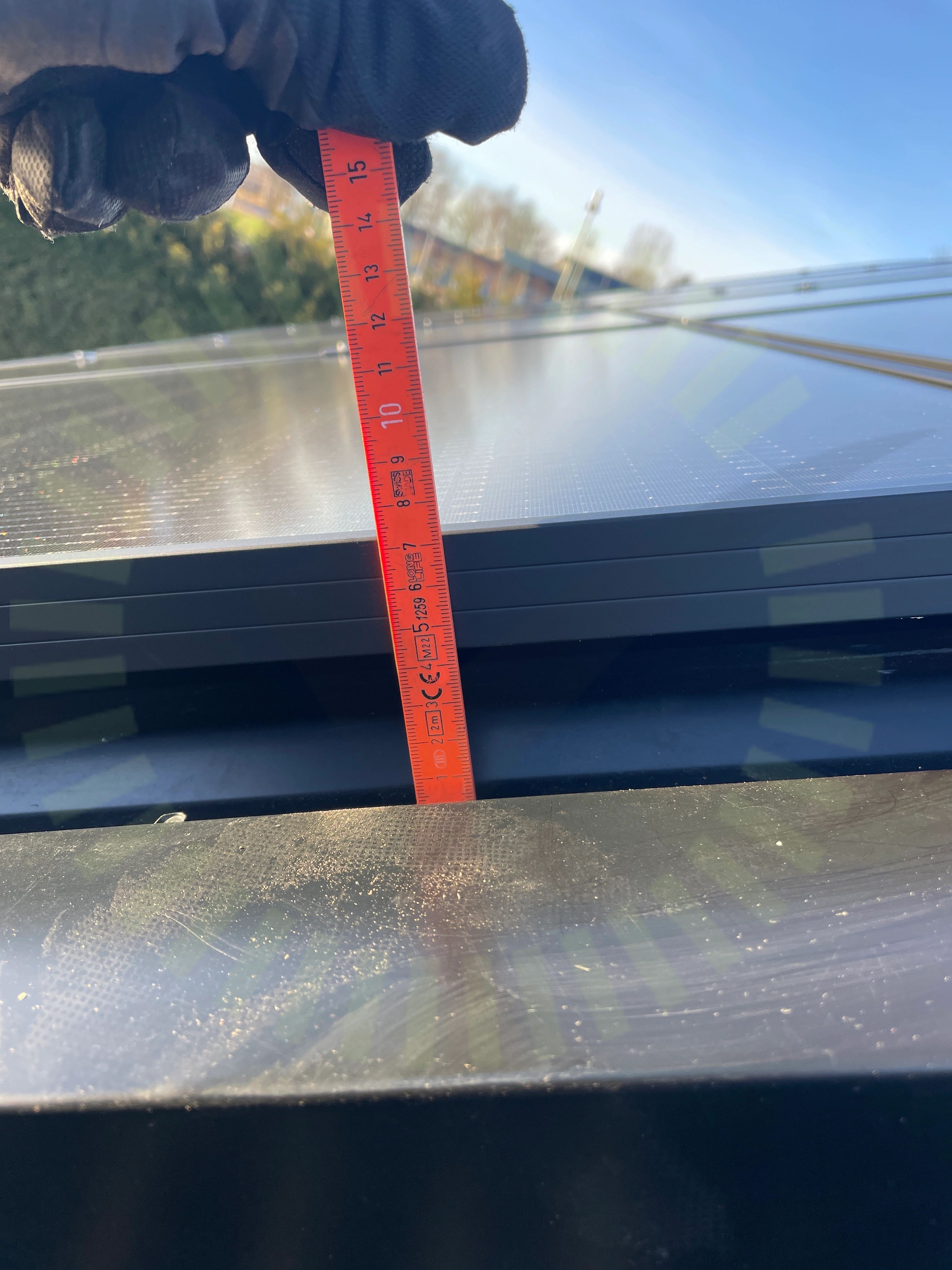

4.1 Avstånd till yta

Överenskommelse

Panelen är placerad för nära kringliggande yta. Kund och leverantör är överens kring säkerhetsmåttet.

Leapton: Installation & Maintenance 2023 V4, Sida 6

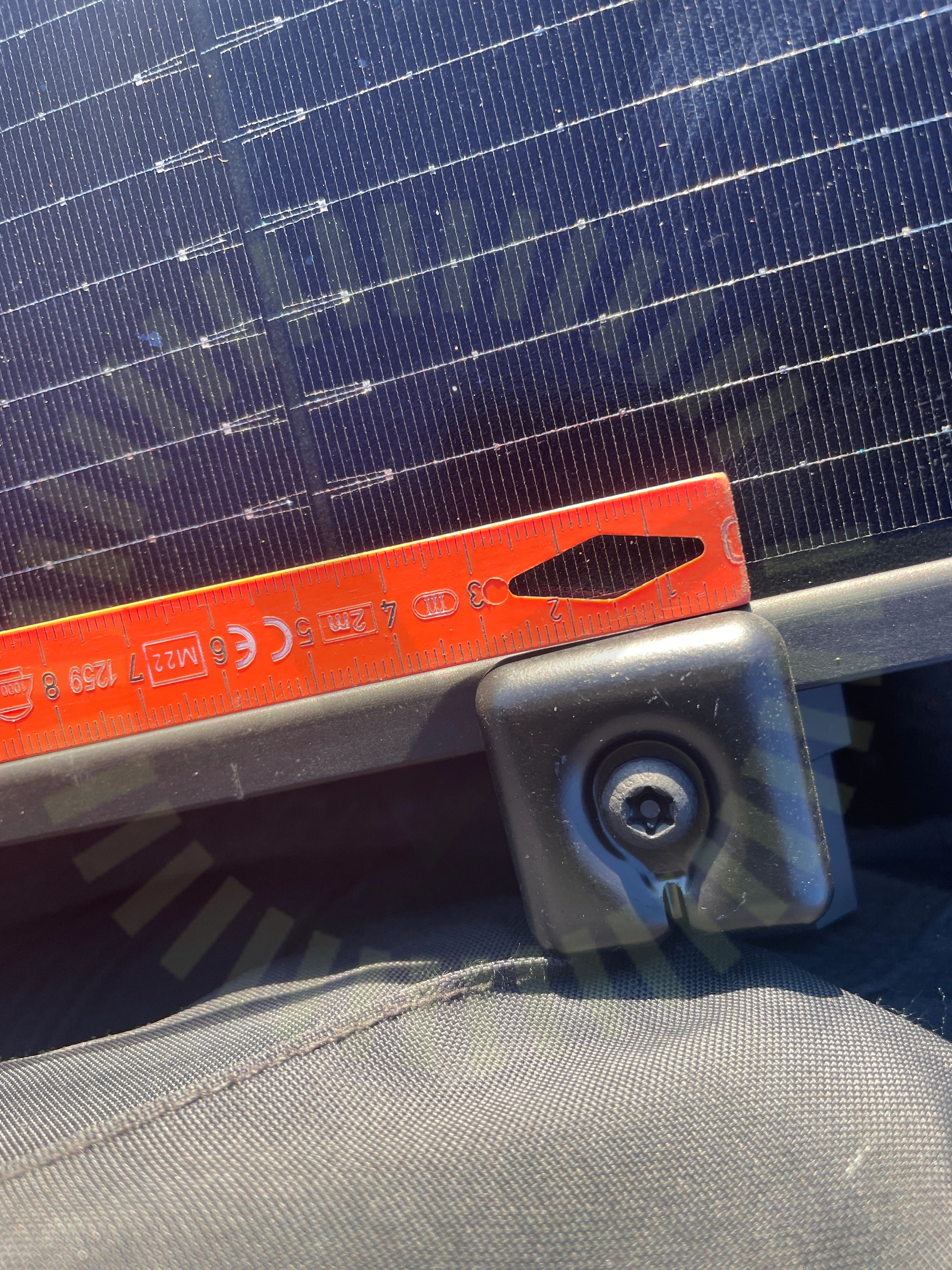

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Leapton: Installation & Maintenance 2023 V4, Sida 13

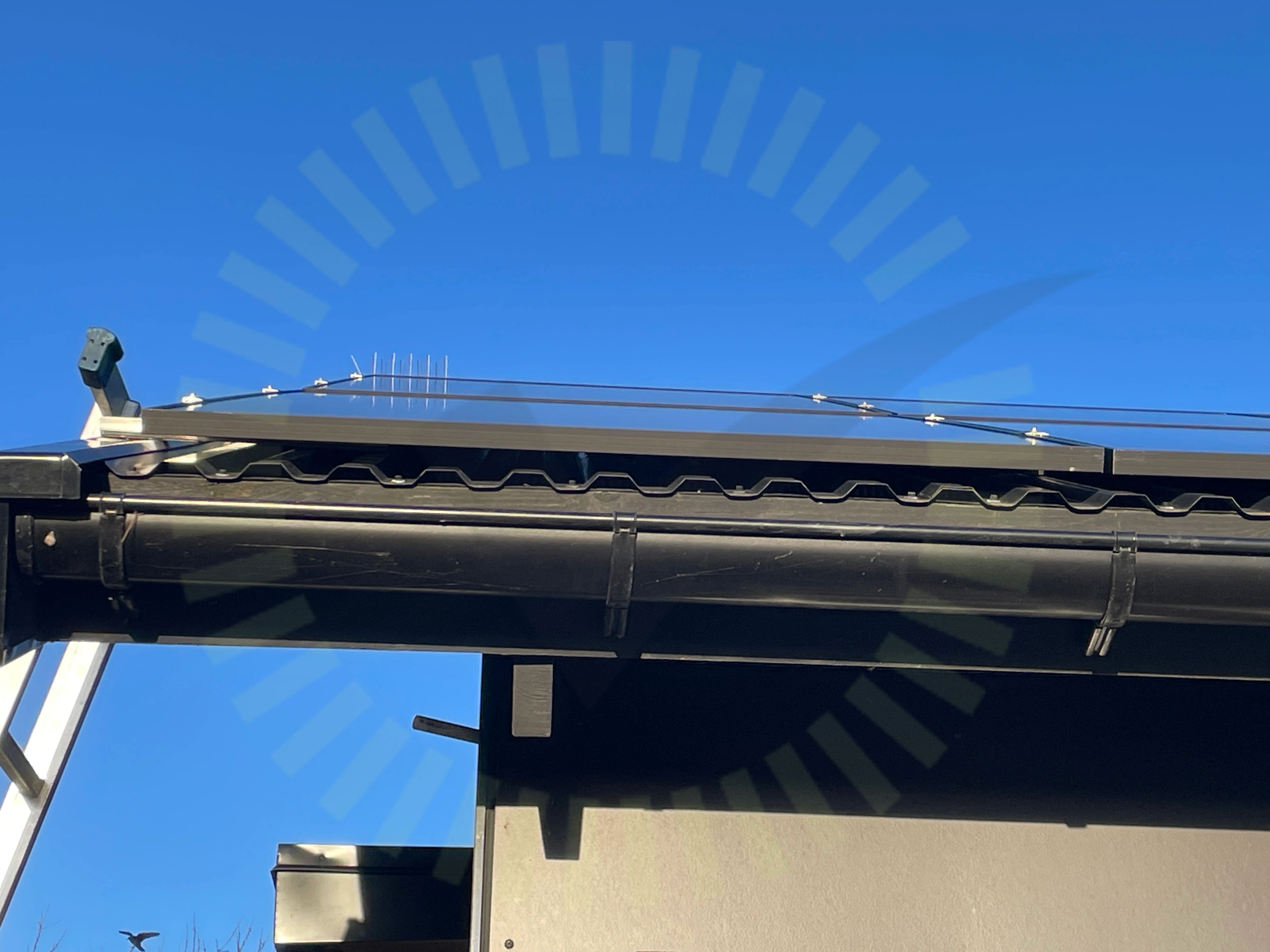

4.3 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

33/36

Avstånd till havAvstånd till havAvstånd till ytaDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas storlekKlämmornas överlappningKlämmornas överlappningKontaktdonKontaktdonKopplingslåda böjradieKopplingslåda böjradiePanelkablaget böjradiePanelkablaget böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramStress på kontakterStress på kontakterSträngförläggningSträngförläggning

Novotegra: Trapezoidal Metal

Anmärkningar

2/17

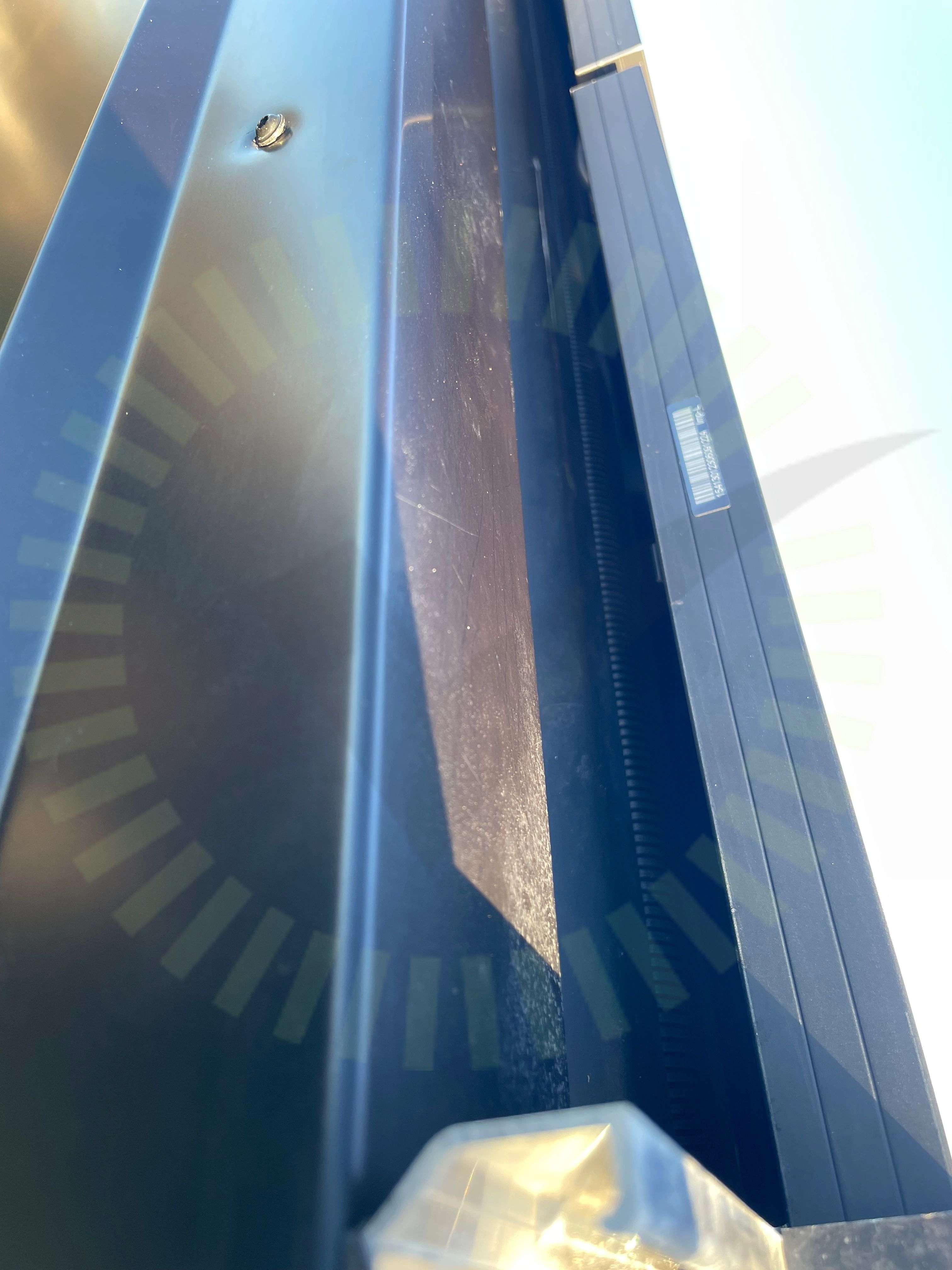

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad och ligger på yttertaket.

SS 436 40 00 (712.522.101)

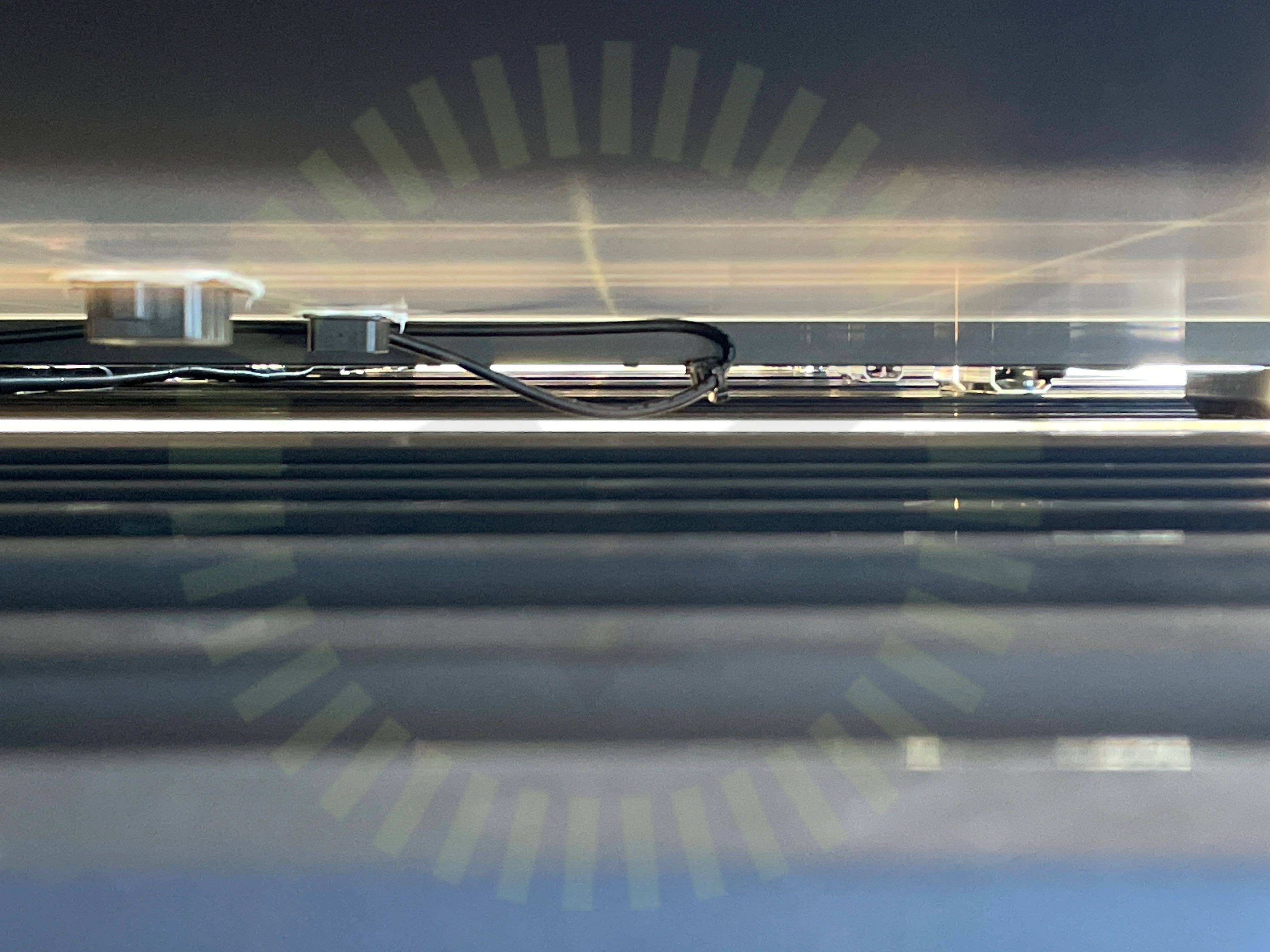

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger an mot yttertaket.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

15/17

SäkerhetsavståndDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningMittklämmorMittklämmor - PositionPanelbreddSkadorSnö- och VindlastberäkningTaklutningTjocklekVäderbeständigt materialÄndklämmorÄndklämmor - Position

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Växelriktare

Anmärkningar

1/1

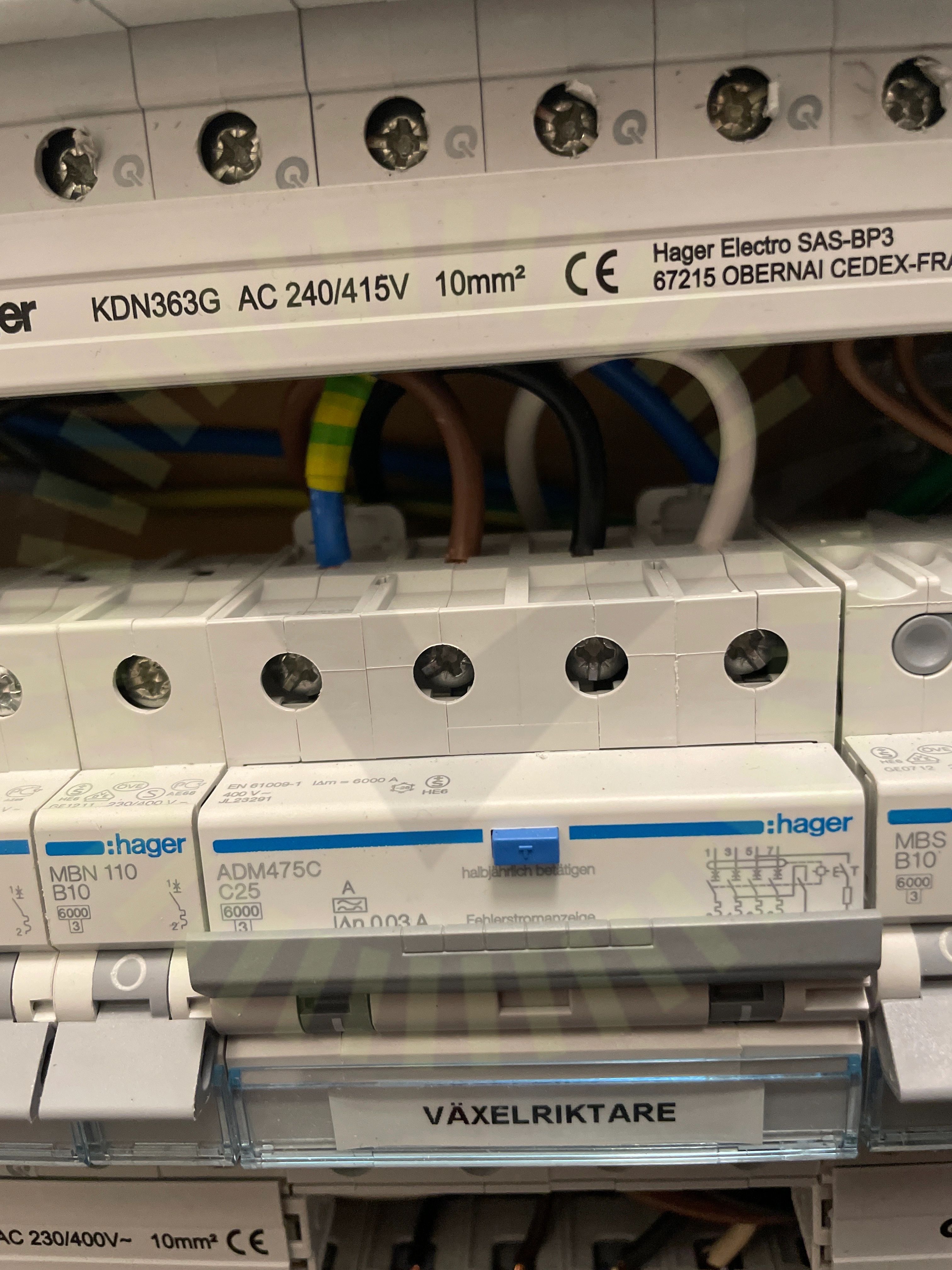

7.1 PEN-ledare

Inte godkänd

Neutralledare är märkt som PEN. Separat skyddsjord finns.

SS 436 40 00 (514.3.2, 543.4.1)
