Besiktningsrapport

8.4

Installation genom

Otovo

Datum

18 augusti 2023

Ort

Huddinge, Stockholms län

Kopplingslåda

Klämmor rätt förläggning

Skenornas infästning

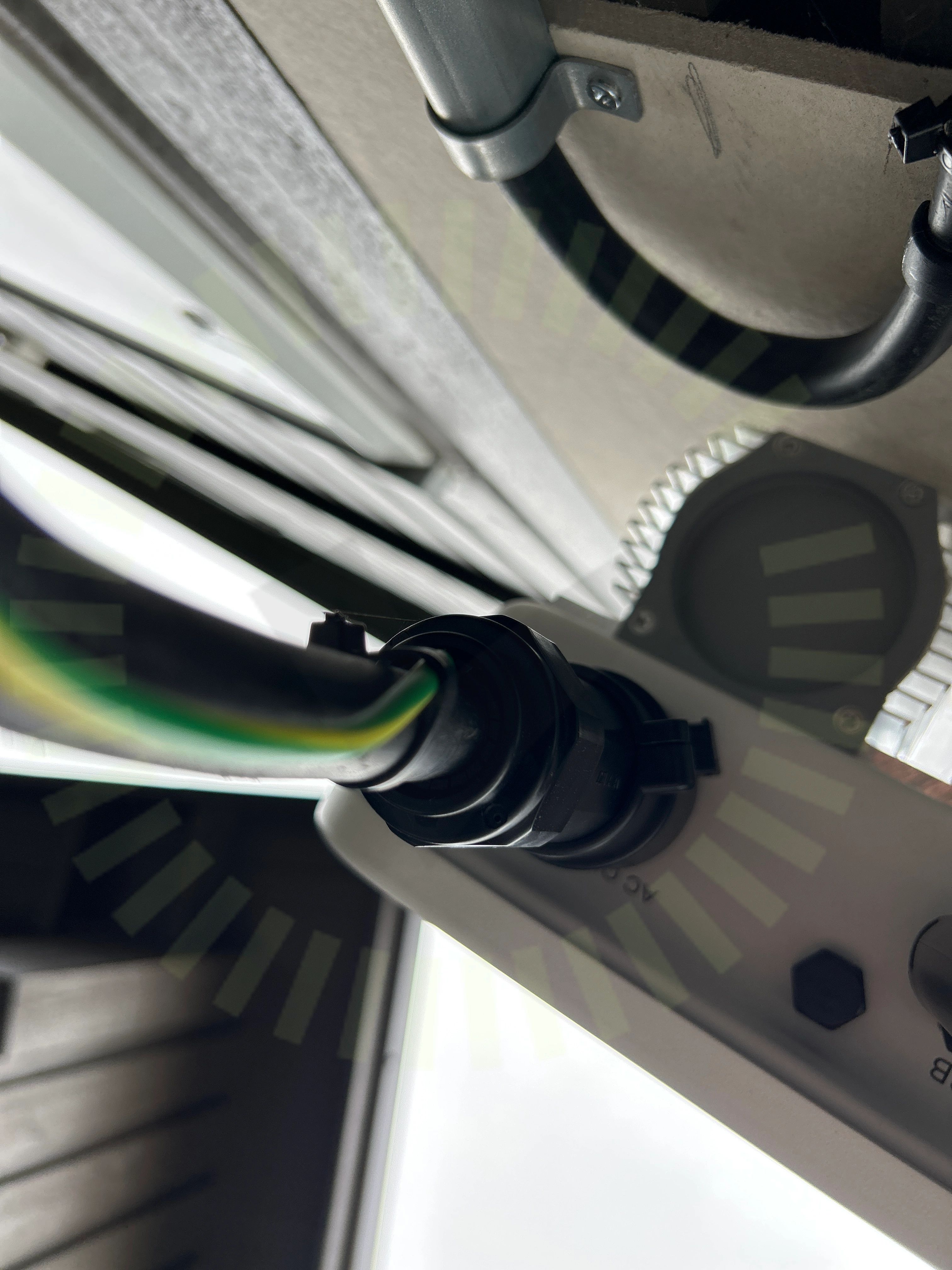

+ 1

85% godkända15% ej godkända

Om installationen

PanelerLongi LR5-66HPH

MontagesystemWeland Stål: Falsfäste

VäxelriktareGroWatt: MOD 10-15KTL3-X

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Elsäkerhetsintyg

Inte godkänd

Elsäkerhetsintyget har skrivits på med fel år angivet.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4

Avtal

Tak 1, Longi LR5-66HPH

Anmärkningar

2/15

2.1 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

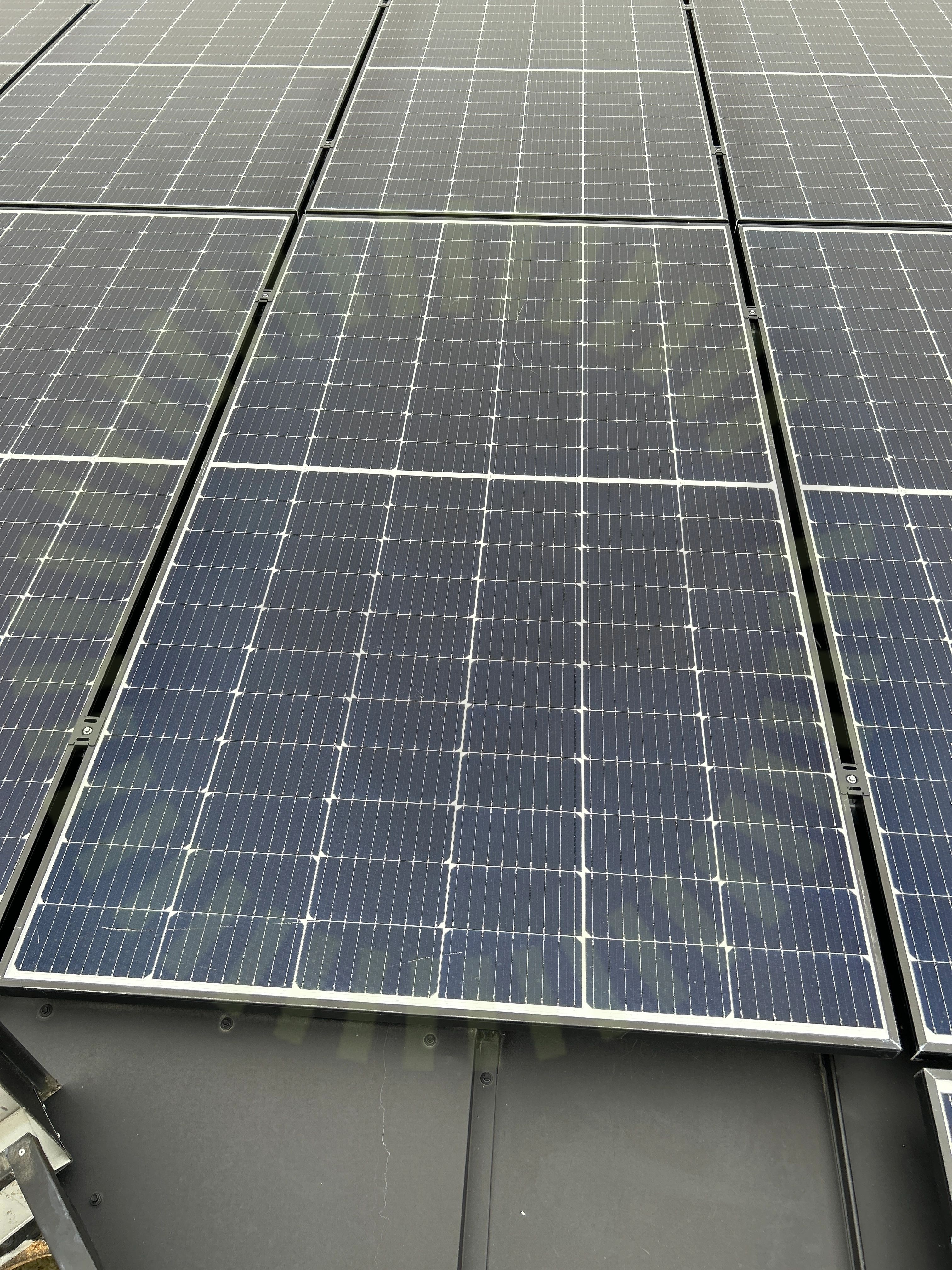

2.2 Skador

Rekommendation

Panel är väldigt repig, både på glas och i ramen.

Godkända kontrollpunkter

11/15

DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/15

Förbindelse av kontakterKontaktdon

Tak 1, Weland Stål: Falsfäste

Anmärkningar

5/20

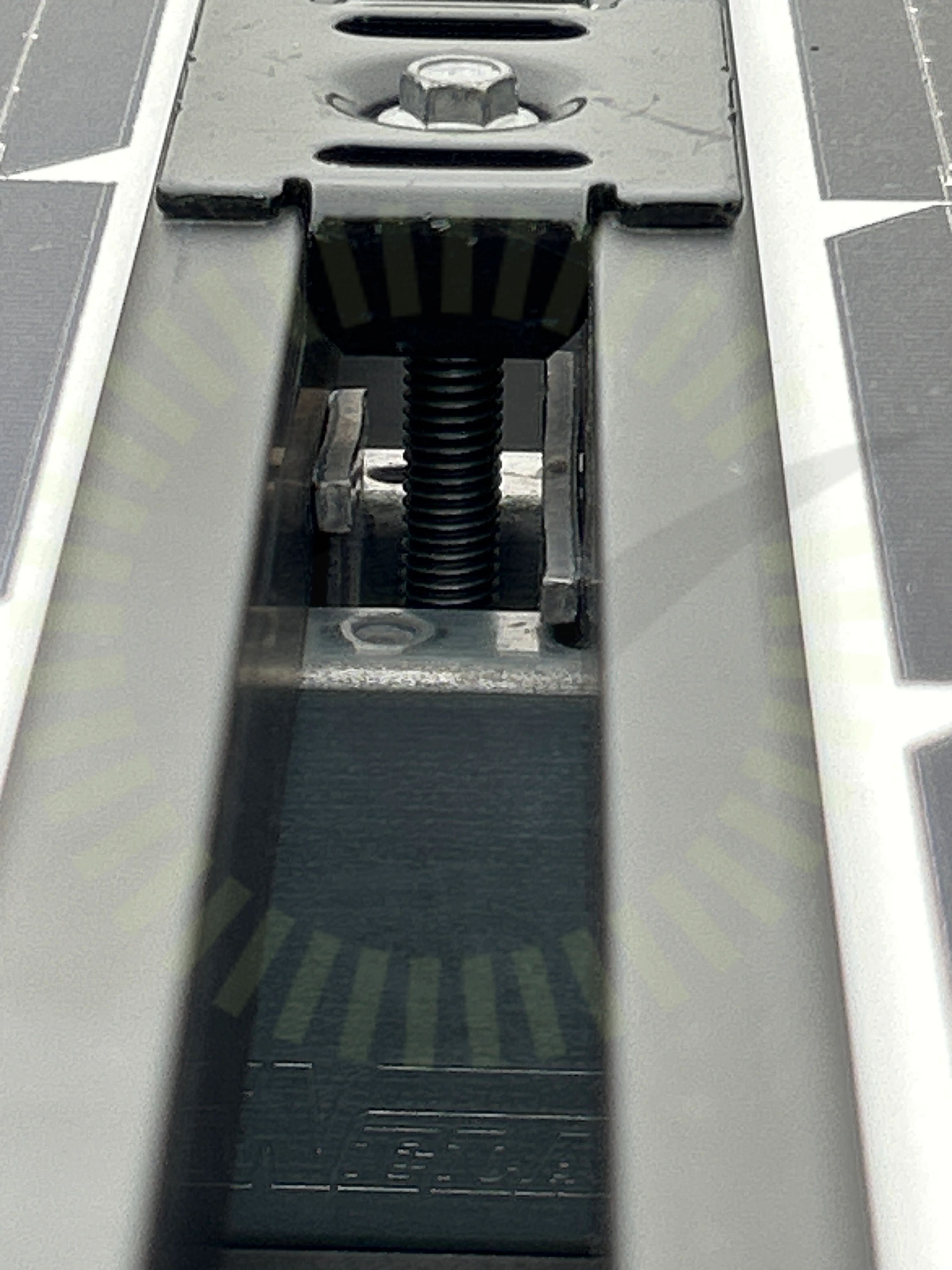

3.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

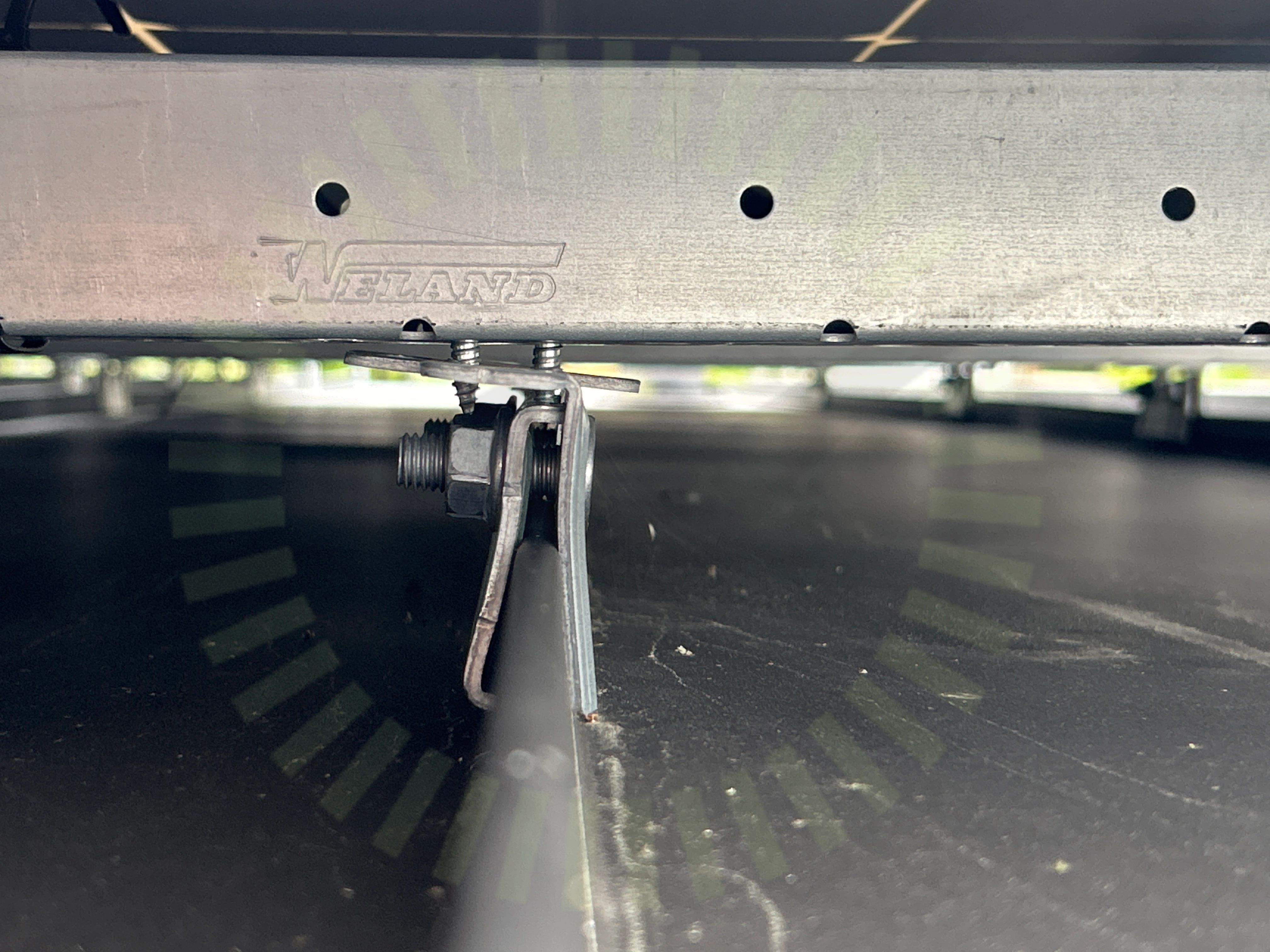

3.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skenan flyter ovanför infästningen.

MA5101 Sid 1 (1) | Version 4 - 221219

3.3 Skenors avstånd till varandra

Inte godkänd

En korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

3.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel taklutning samt fel antal paneler.

Tillverkarens montageanvisningar

3.5 Underbyggnad

Inte godkänd

Korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

Godkända kontrollpunkter

15/20

DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/34

5.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

5.2 Förskruvning

Inte godkänd

Två kablar går igenom förskruvning menad för en kabel. Förskruvning riskerar att inte hålla tätt.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 18-19

5.3 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan skydd från väder.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 13

Godkända kontrollpunkter

28/34

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömFastsäkring av produktHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/34

DC Max SpänningDC Min SpänningSträngdesign
