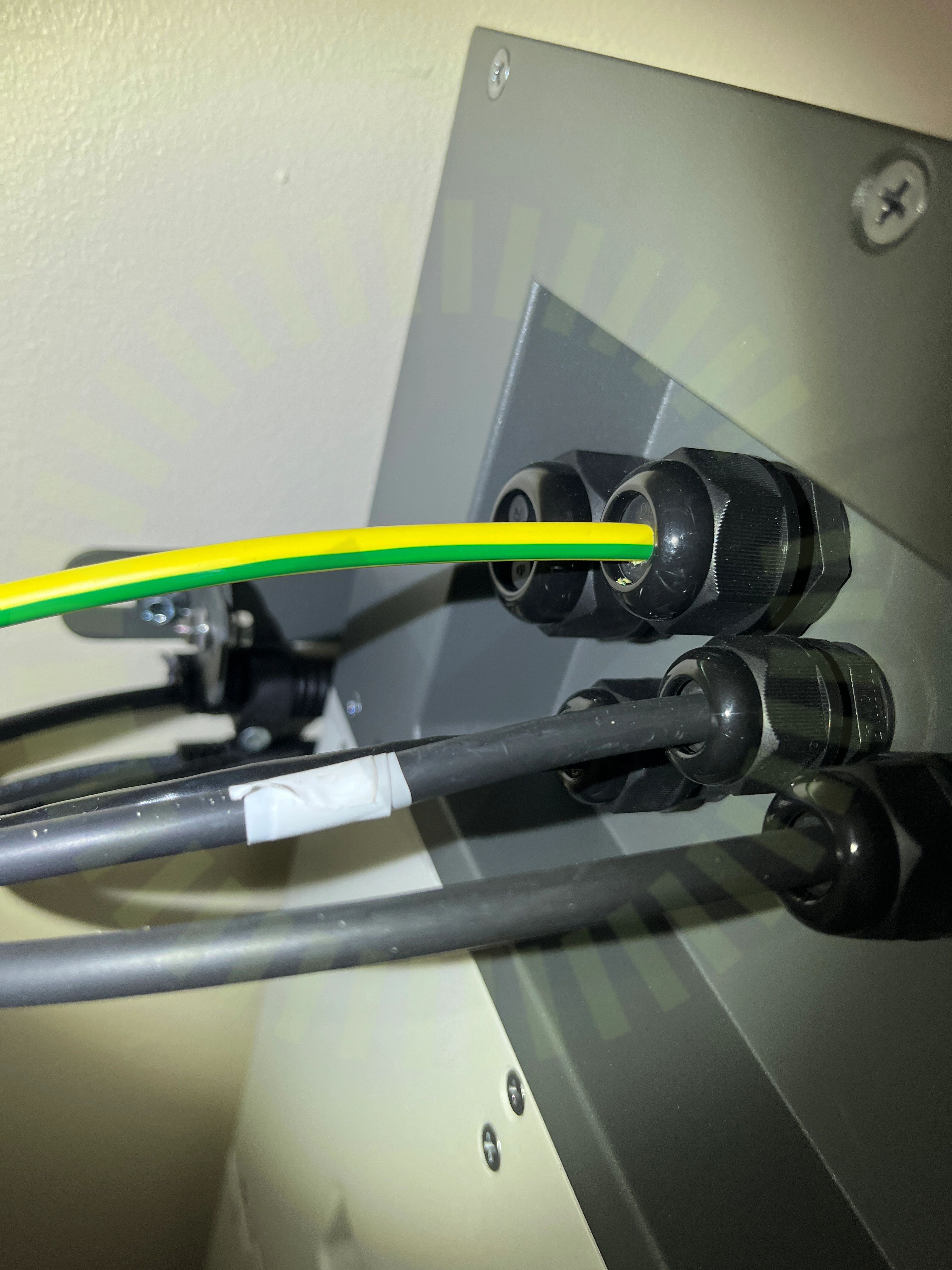

2.1 Batteri PE
Inte godkändFörskruvning håller inte om batteriets jordkabel.
Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 25-26
Besiktningsrapport
9.6
Installation genom
Nova Solar
Datum
3 oktober 2025
Ort
Lerum, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus
BatteriBYD: HVM Battery-Box Premium (8.3-22.1)
TillbehörUndercentral
TillbehörSmartmätare: Fronius
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
2/12

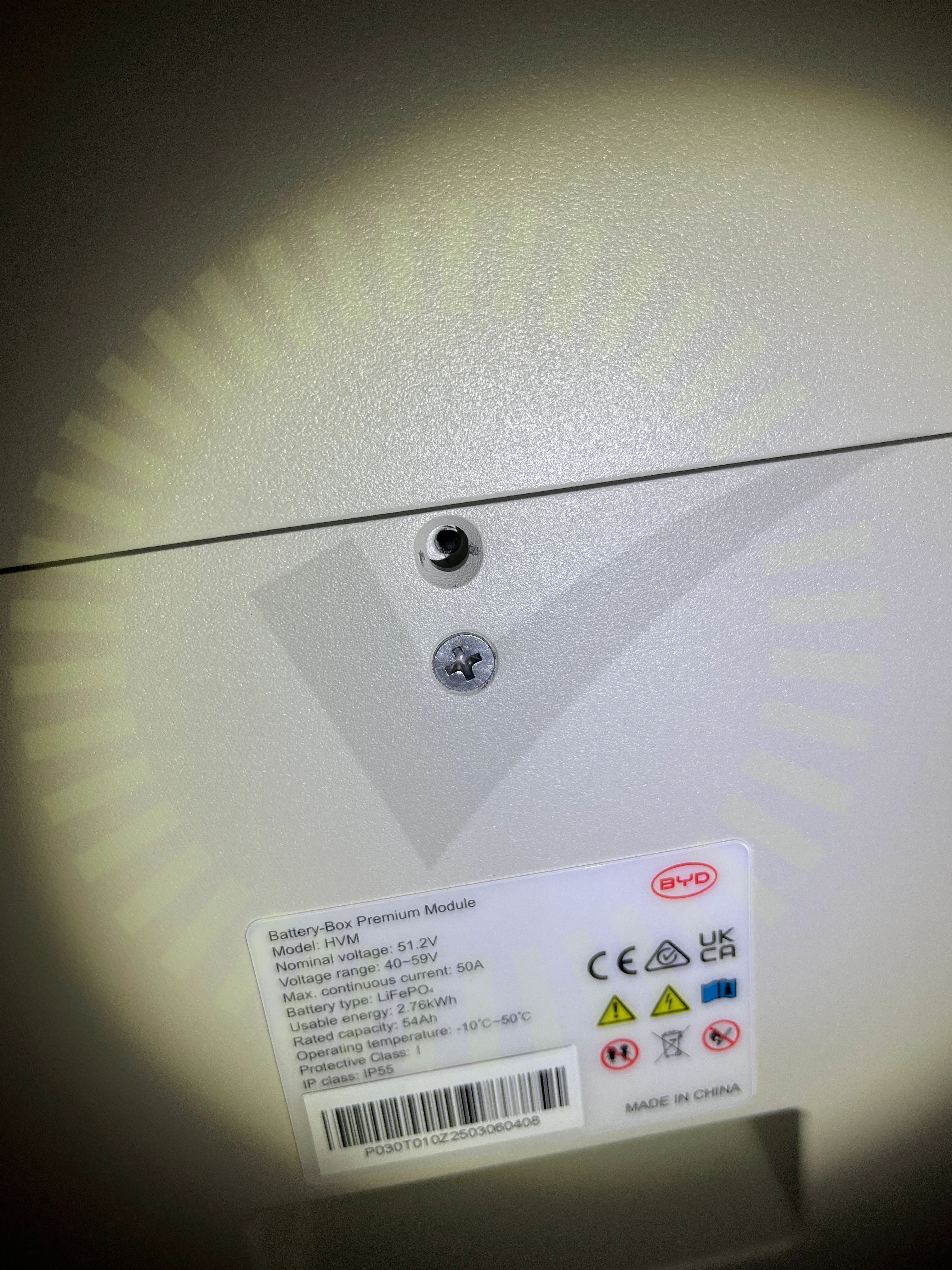

2.2 Sammansättning av komponenter
Inte godkändFlertalet skruvar saknas.
Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 20
Godkända kontrollpunkter
10/12DC anslutning Fastsäkring av produktFörläggning av modulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
1/1Smartmätare
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/19Strängförläggning
Tak 1: Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
23/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/7
6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

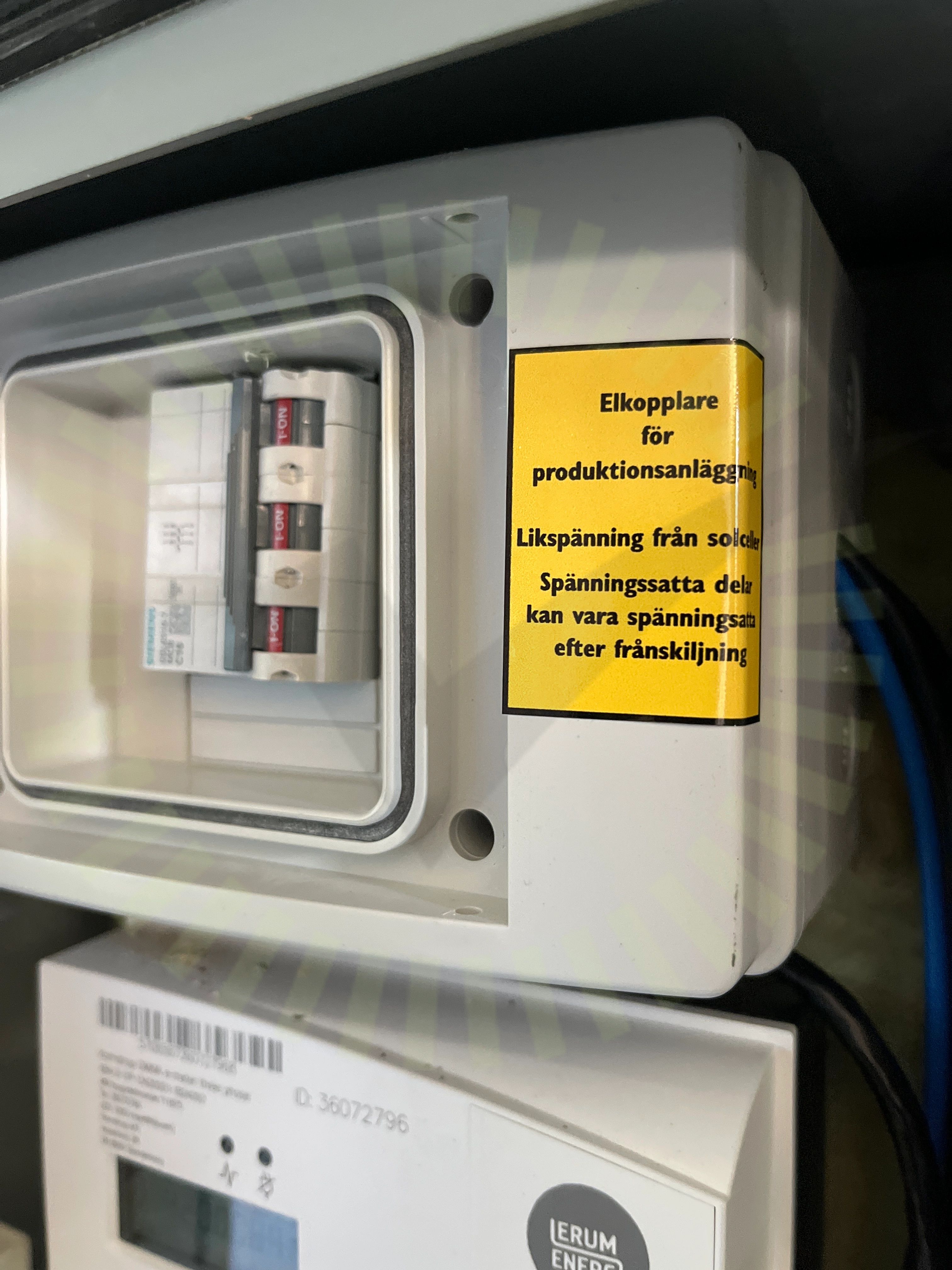

7.1 Missvisande varselmärkning
Inte godkändMärkning är missvisande, en säkring är inte godkänd som elkopplare.
Godkända kontrollpunkter
3/4Informering av solcellerVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/34

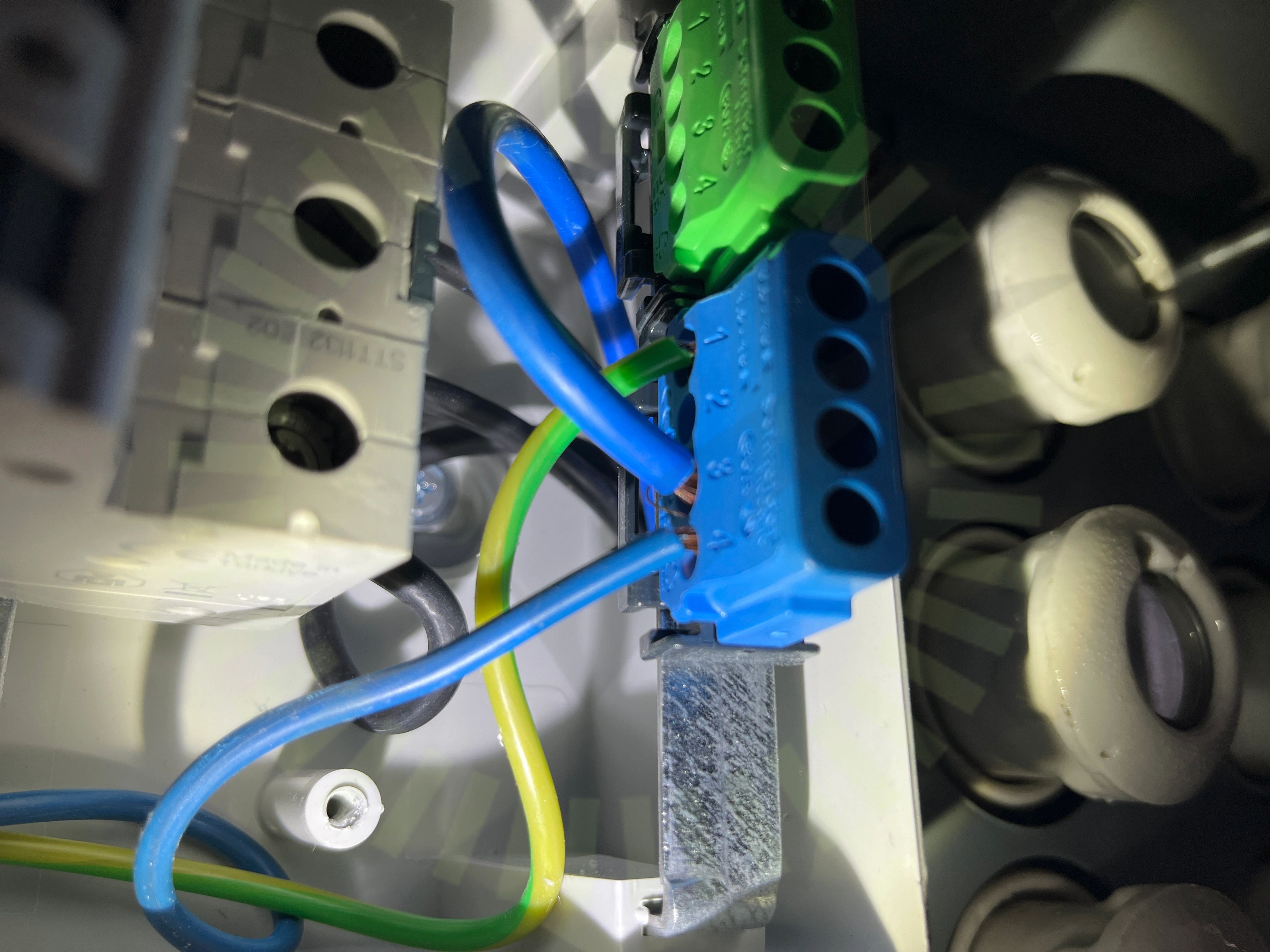

8.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)

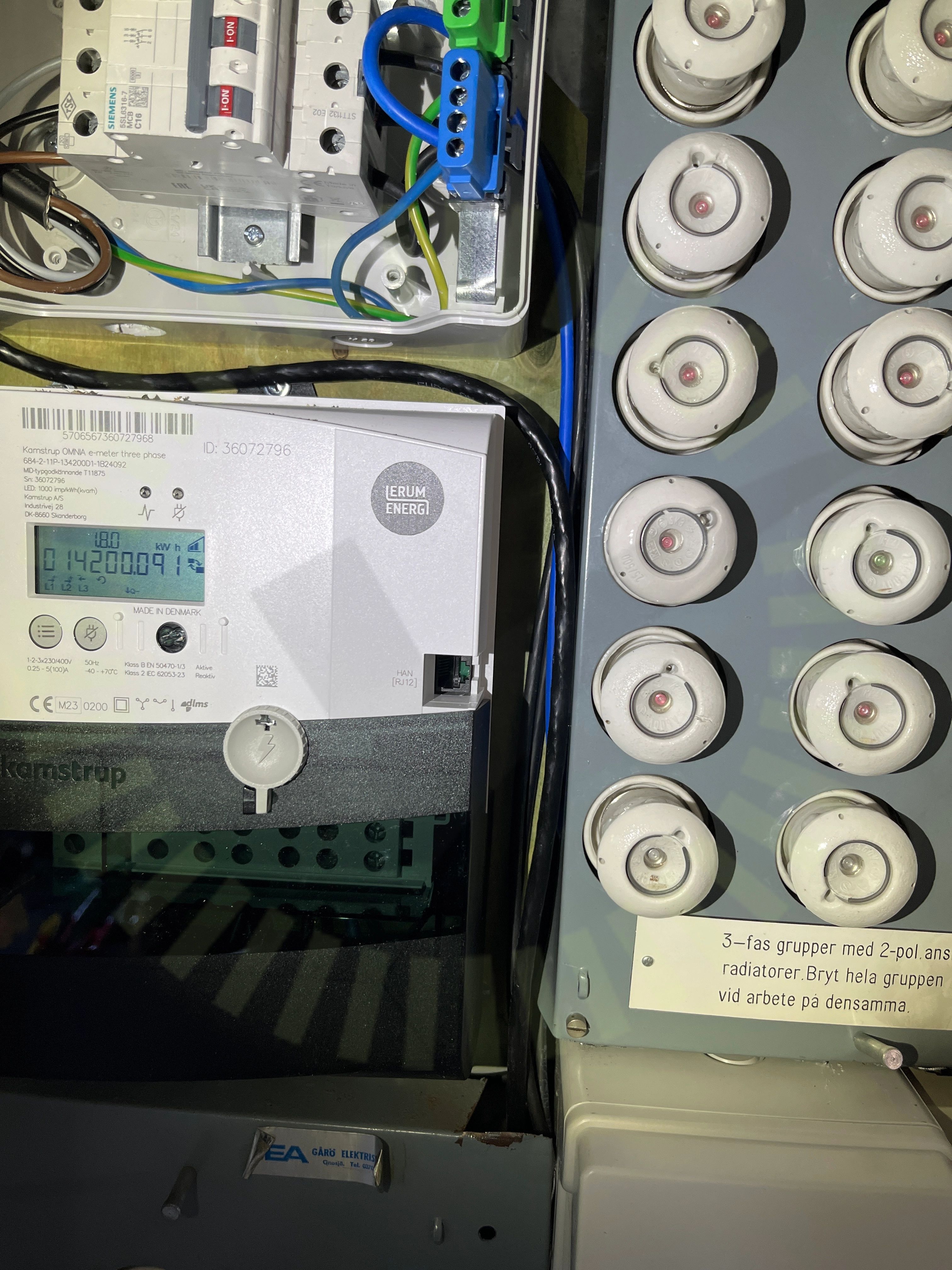

8.2 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)

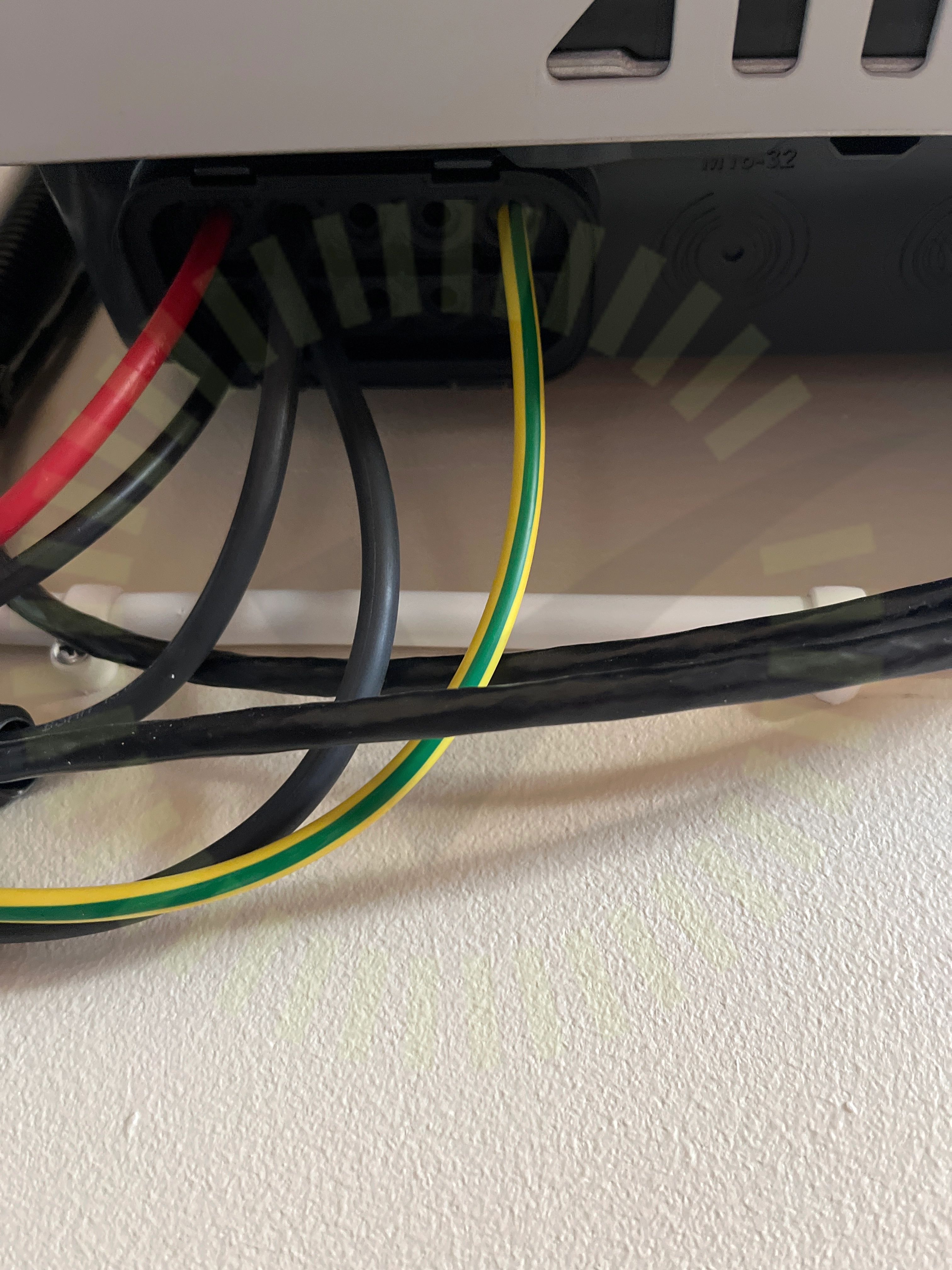

8.3 Förskruvning
Inte godkändFörskruvning håller inte kabeln på plats, detta gäller jordkabeln.
Fronius: Symo GEN24 6.0-10.0 Plus Operating Instructions 09.23, Sida 85-87
Godkända kontrollpunkter
31/34AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
