Besiktningsrapport

8.1

Installation genom

Soolar

Datum

30 januari 2023

Ort

Kareby, Västra Götalands län

Fästens placering

Skena överhäng

Kabeluppfästning

+ 5

81% godkända

19% ej godkända

Om installationen

Paneler

PhonoSolar: PS-XXXM6-20/UH

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

Growatt MOD 6-10KTL3-XH

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, ESDEC Lutande tegeltak (28)Tak 1, PhonoSolar: PS-XXXM6-20/UH (10)Varselmärkning (4)Växelriktare (28)

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

5/28

1.1 Avstånd mellan takkrokar

Inte godkänd

Beräkning finns ej längsta avstånd mellan takkrokarna 90cm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

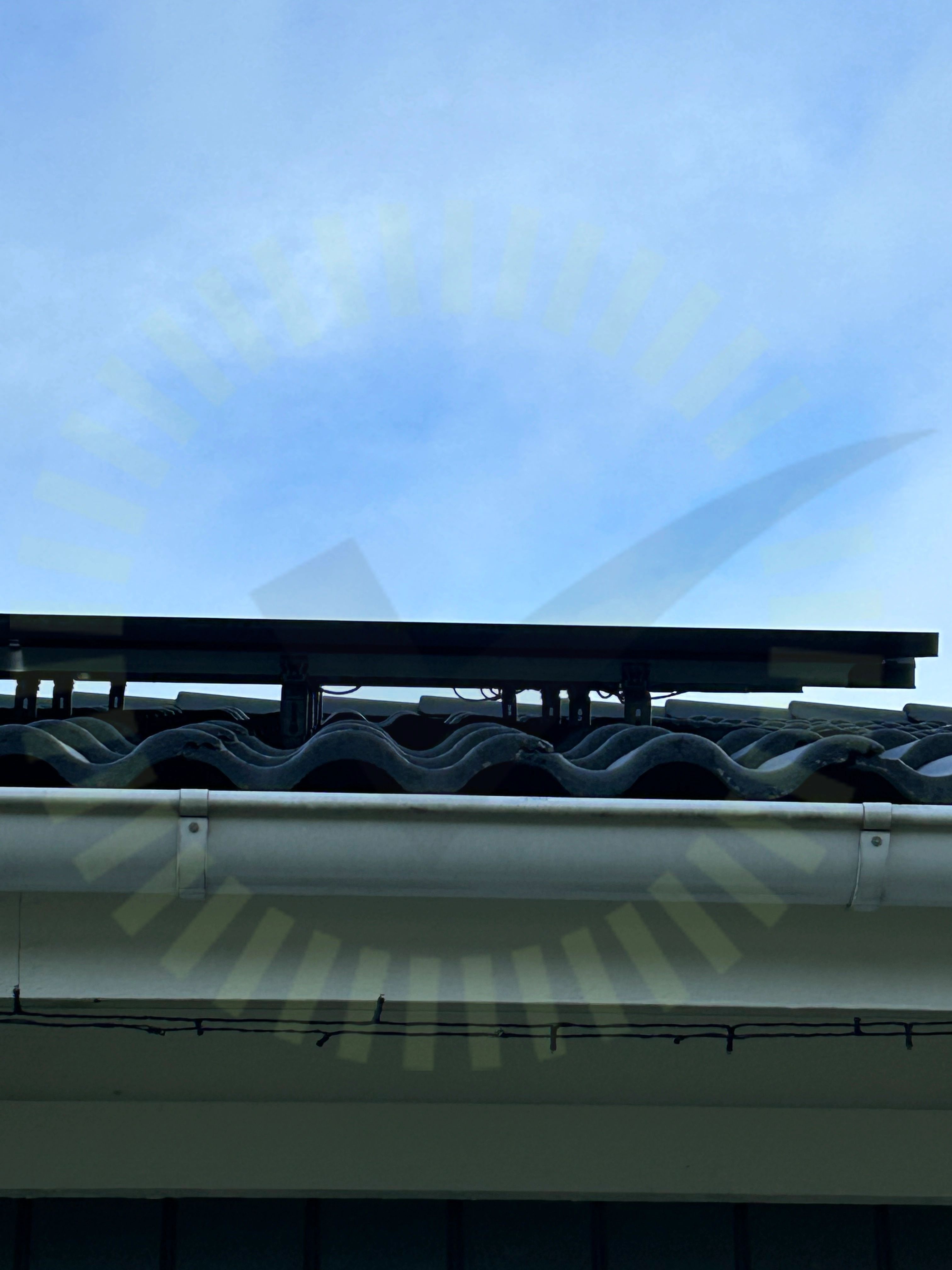

1.2 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

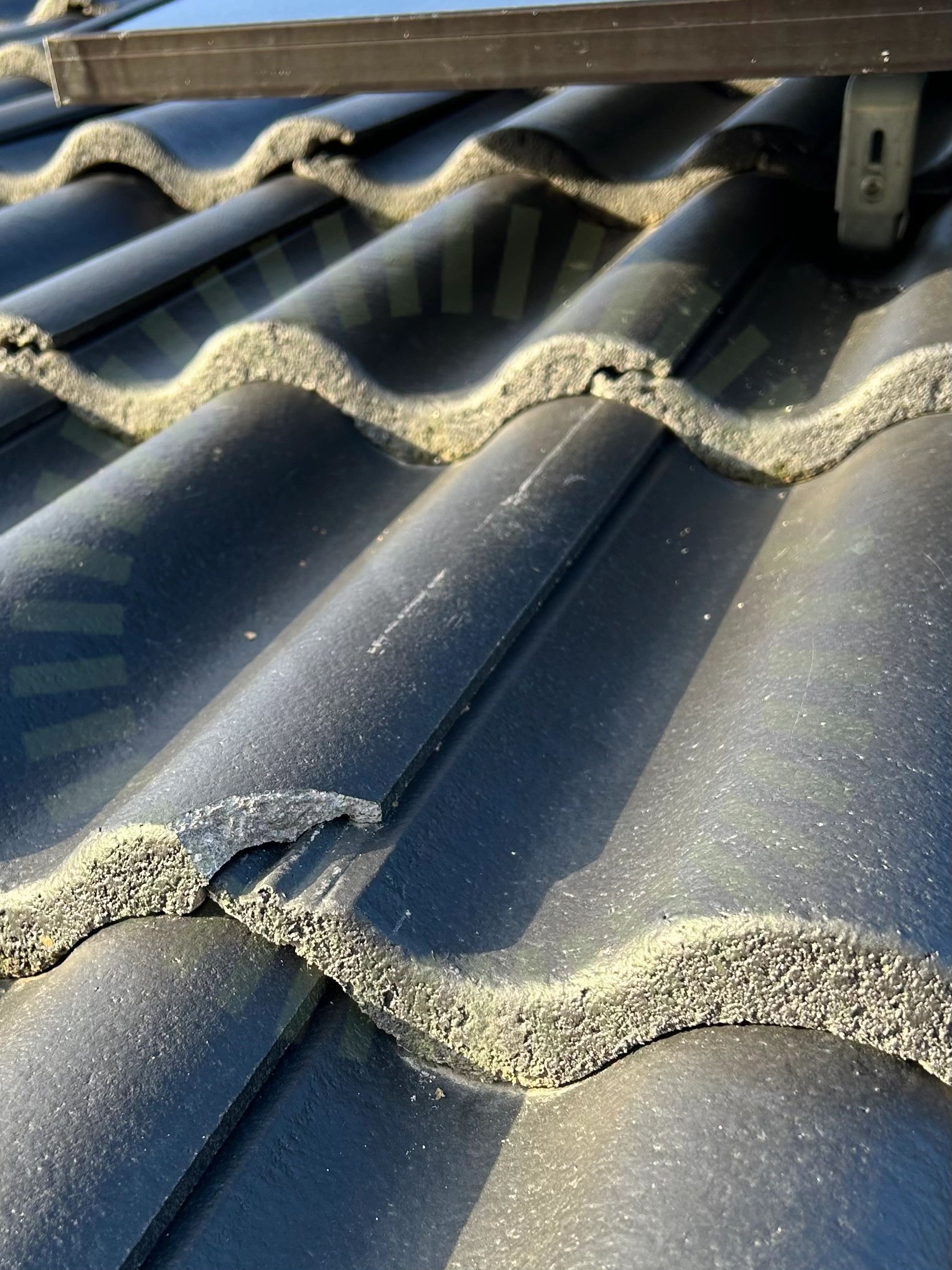

1.3 Panna

Rekommendation

Flera trasig takpannor

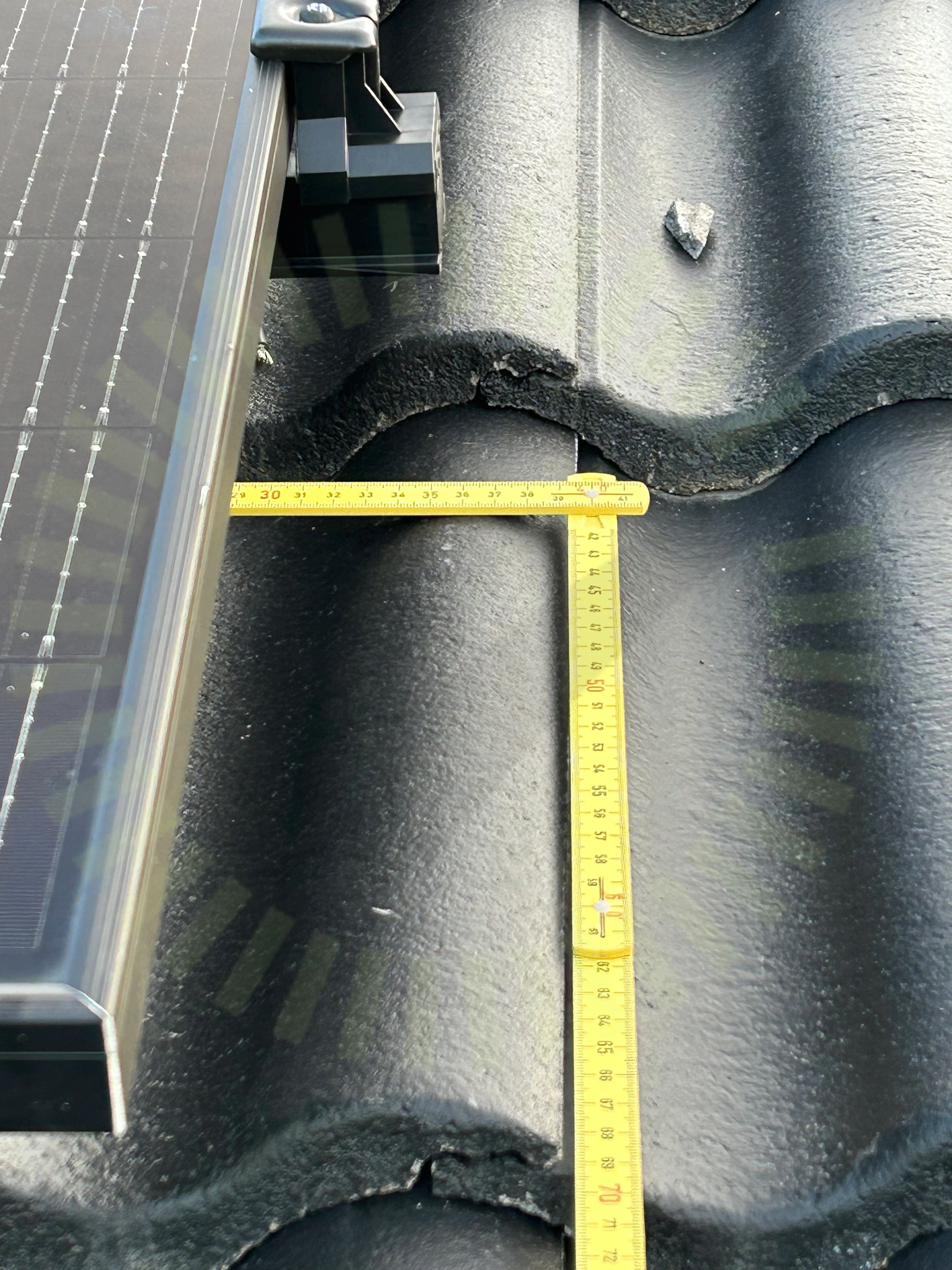

1.4 Skena överhäng

Inte godkänd

Överhäng på 36cm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

1.5 Snö- och Vindlastberäkning

Inte godkänd

Finns ingen beräkning

Tillverkarens montageanvisningar

Godkända kontrollpunkter

23/28

Anpassade takpannor

Bärläkt

Främmande material

Infästning skena

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panelens ramhöjd

Panelstorlek

Shims

Skador

Skarp kant

Skarvning av skena

Skydd

Säkerhetsavstånd

Takgenomföring

Takkrok infästning

Takkrokens orientering

Taklutning

Termisk brytpunkt

Väderbeständigt material

Ändfästen

Ändklämmor

Tak 1, PhonoSolar: PS-XXXM6-20/UH

Anmärkningar

1/10

2.1 Fästens placering

Inte godkänd

För kort avstånd på panelfästen från kant

Tillverkarens anvisningar

Godkända kontrollpunkter

8/10

Dräneringshål

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Ej tillgängligt vid besiktning

1/10

Dragavlastade

Varselmärkning

Anmärkningar

1/4

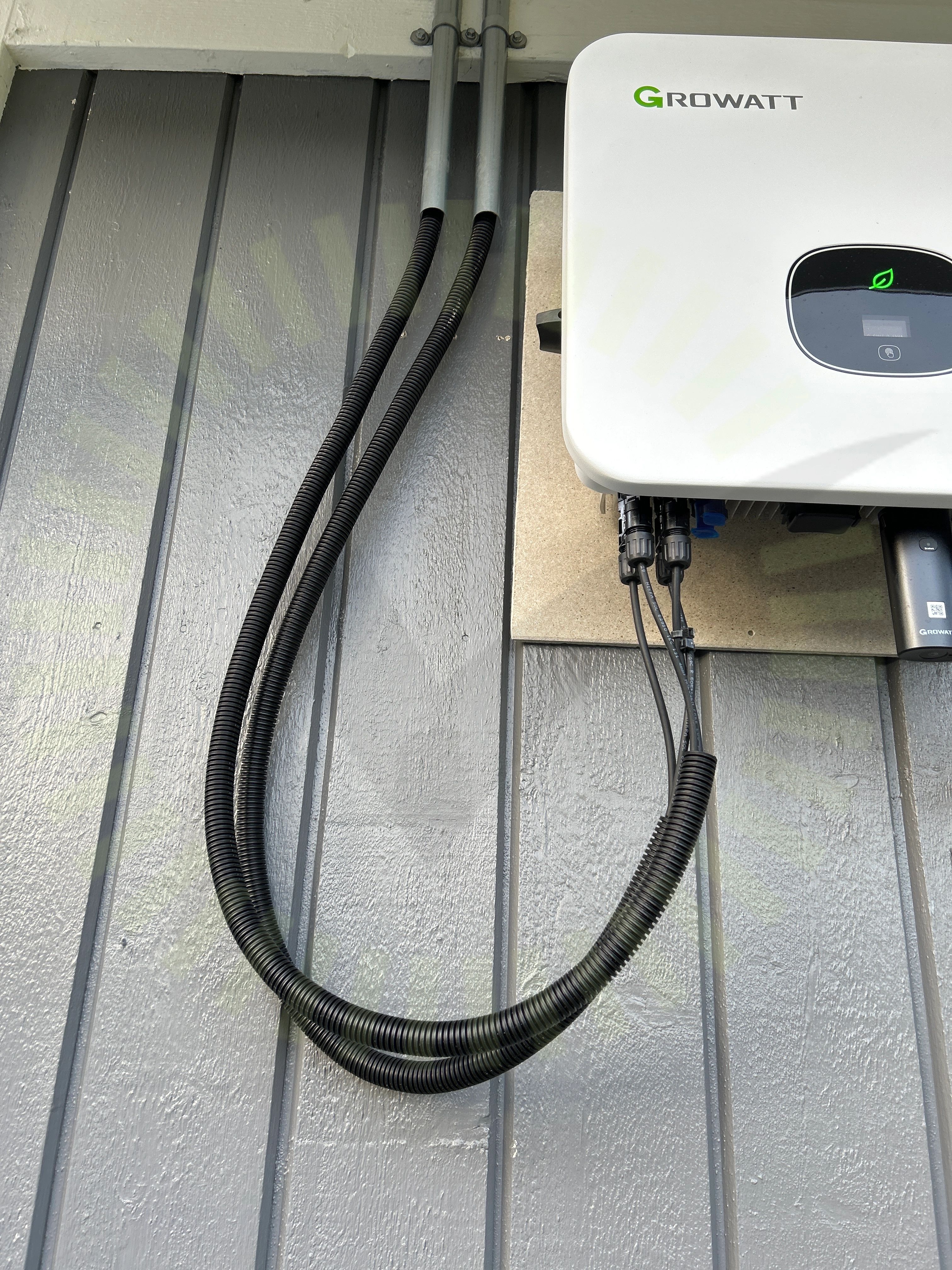

3.1 Varning för likspänning

Inte godkänd

Dekal fattas

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

7/28

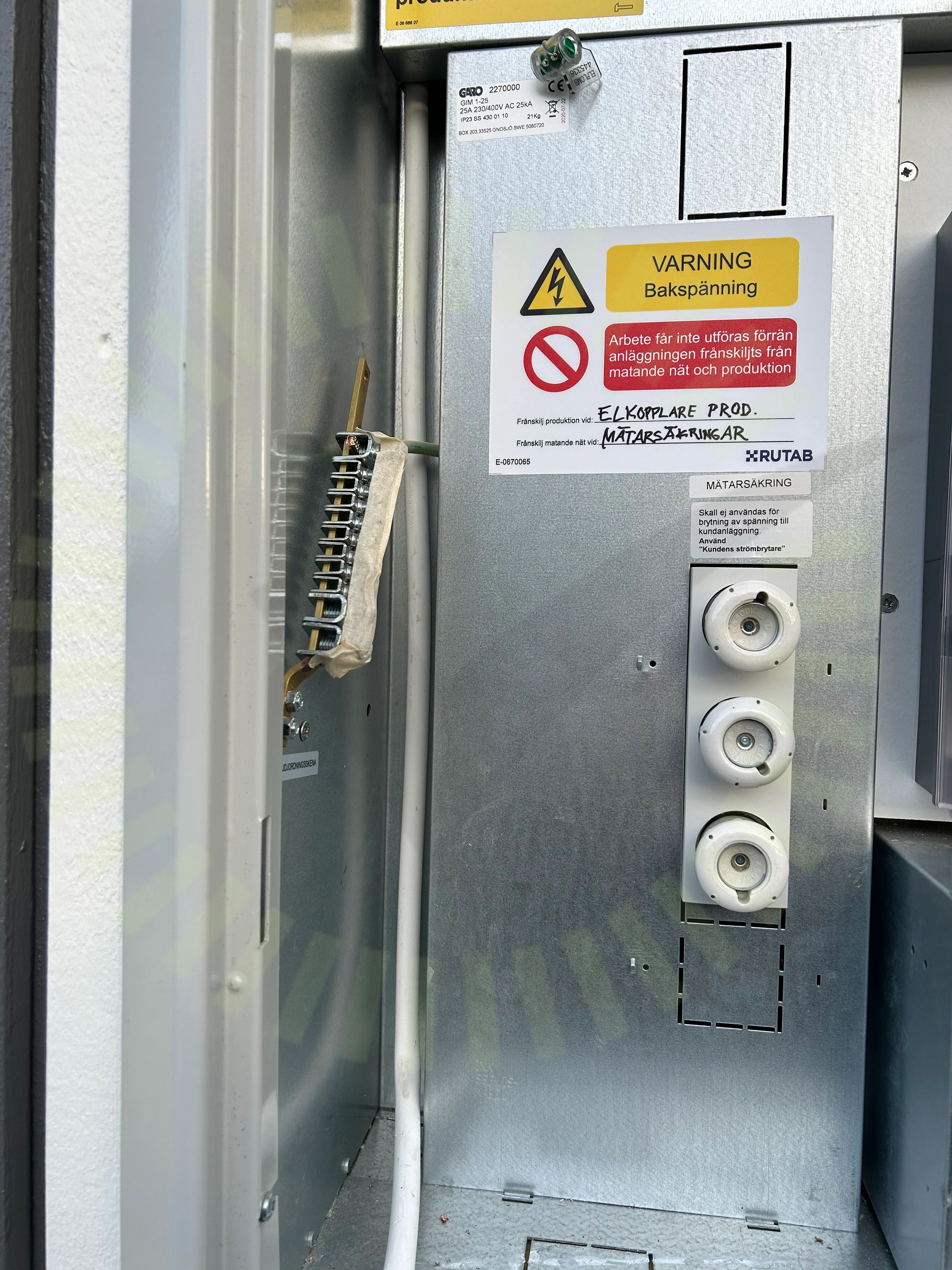

4.1 AC Förläggning

Inte godkänd

Ej fäst på ett betryggande sätt.

SS 436 40 00 (522.8.4)

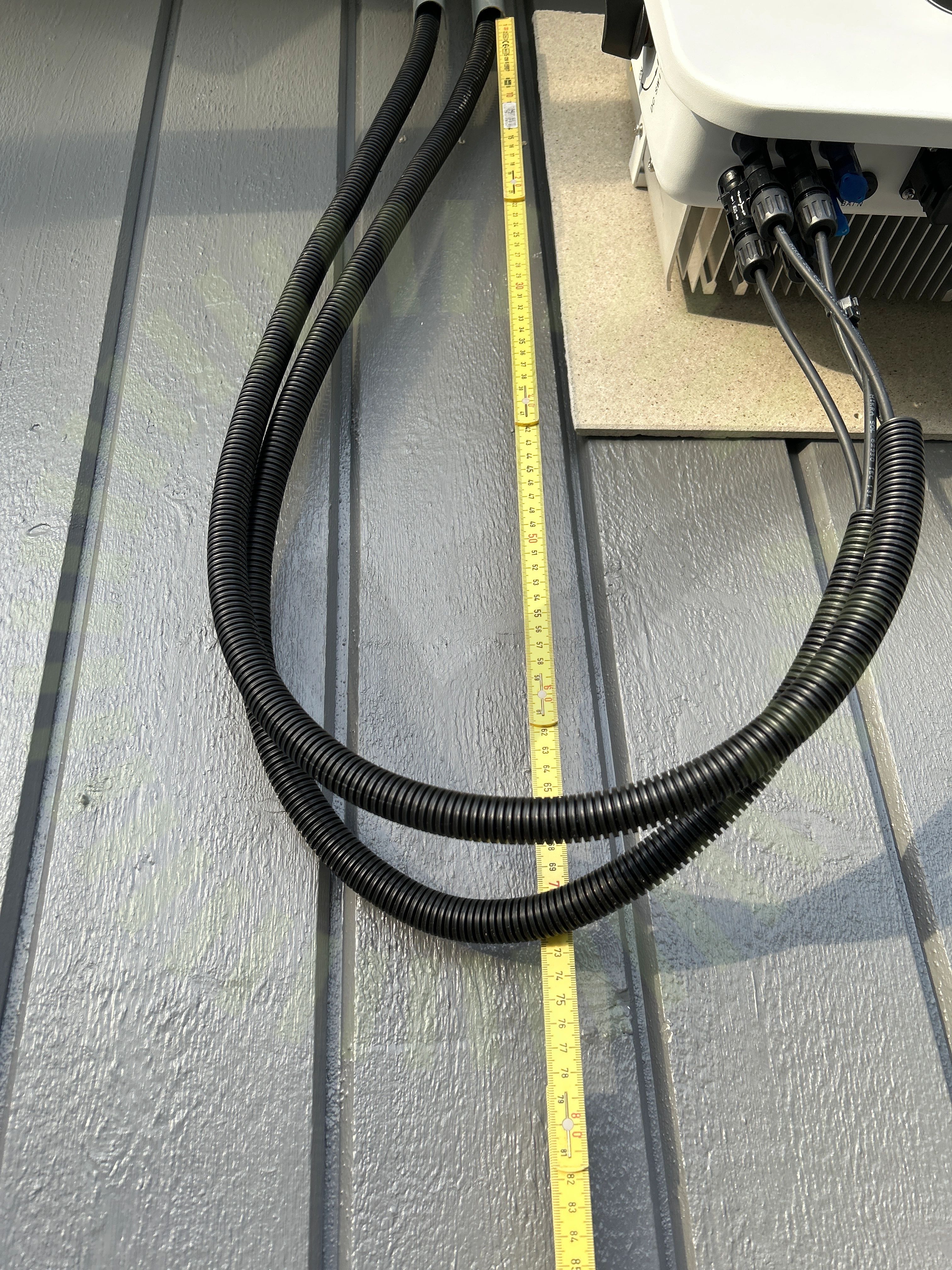

4.2 DC Förläggning

Inte godkänd

Montage ej fäst vid underlaget på ett betryggande sätt.

SS 436 40 00 (522.8.4)

4.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns ej

ELSÄK-FS 2022:1 (3 kap. 6 §)

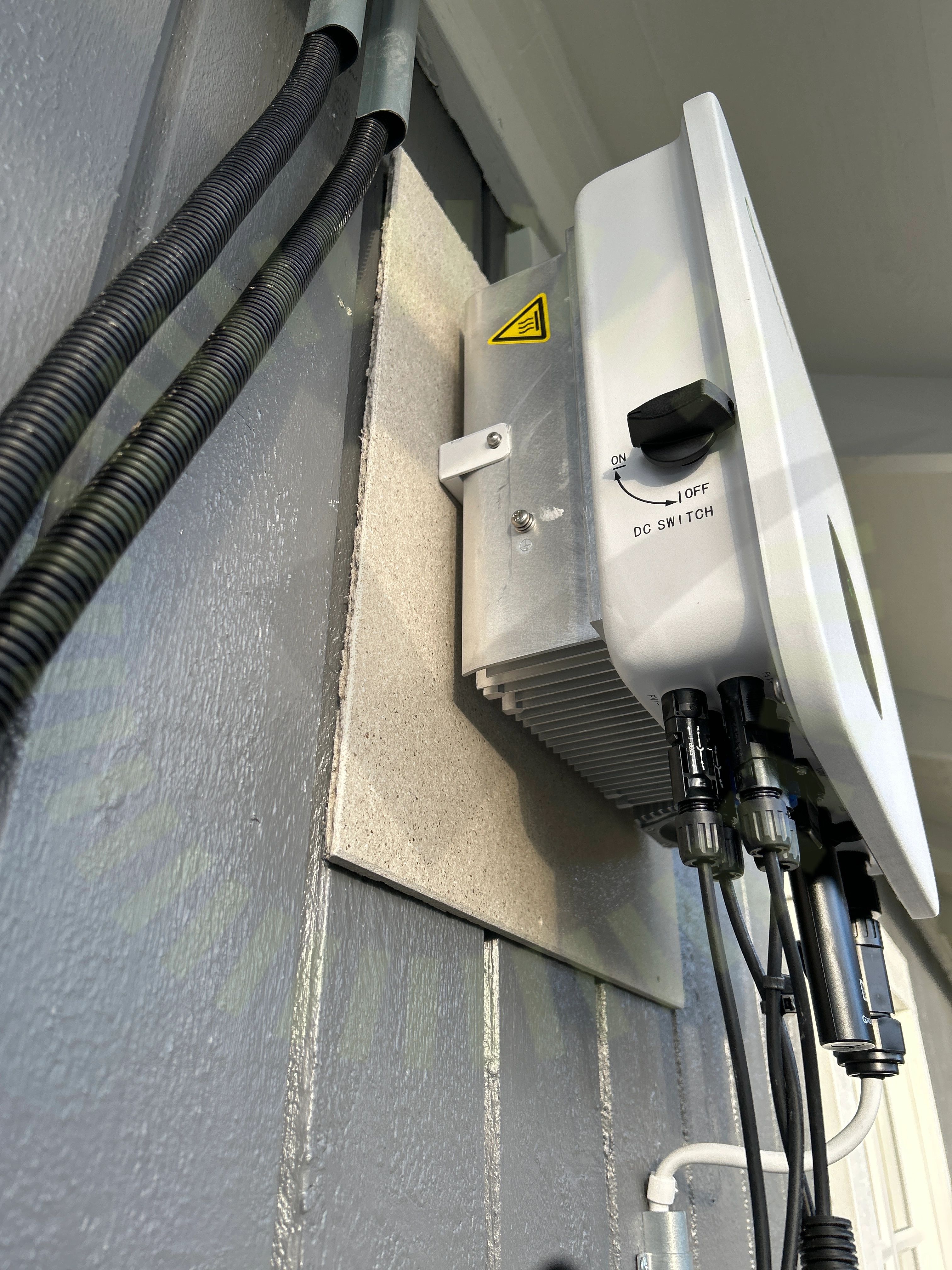

4.4 PE

Inte godkänd

Extern PE anslutning fattas

Tillverkarens anvisningar

4.5 Strängschema

Inte godkänd

Strängschema finns ej

ELSÄK-FS 2022:1 (3 kap. § 6)

4.6 Kapsling

Inte godkänd

Täcklock fattas

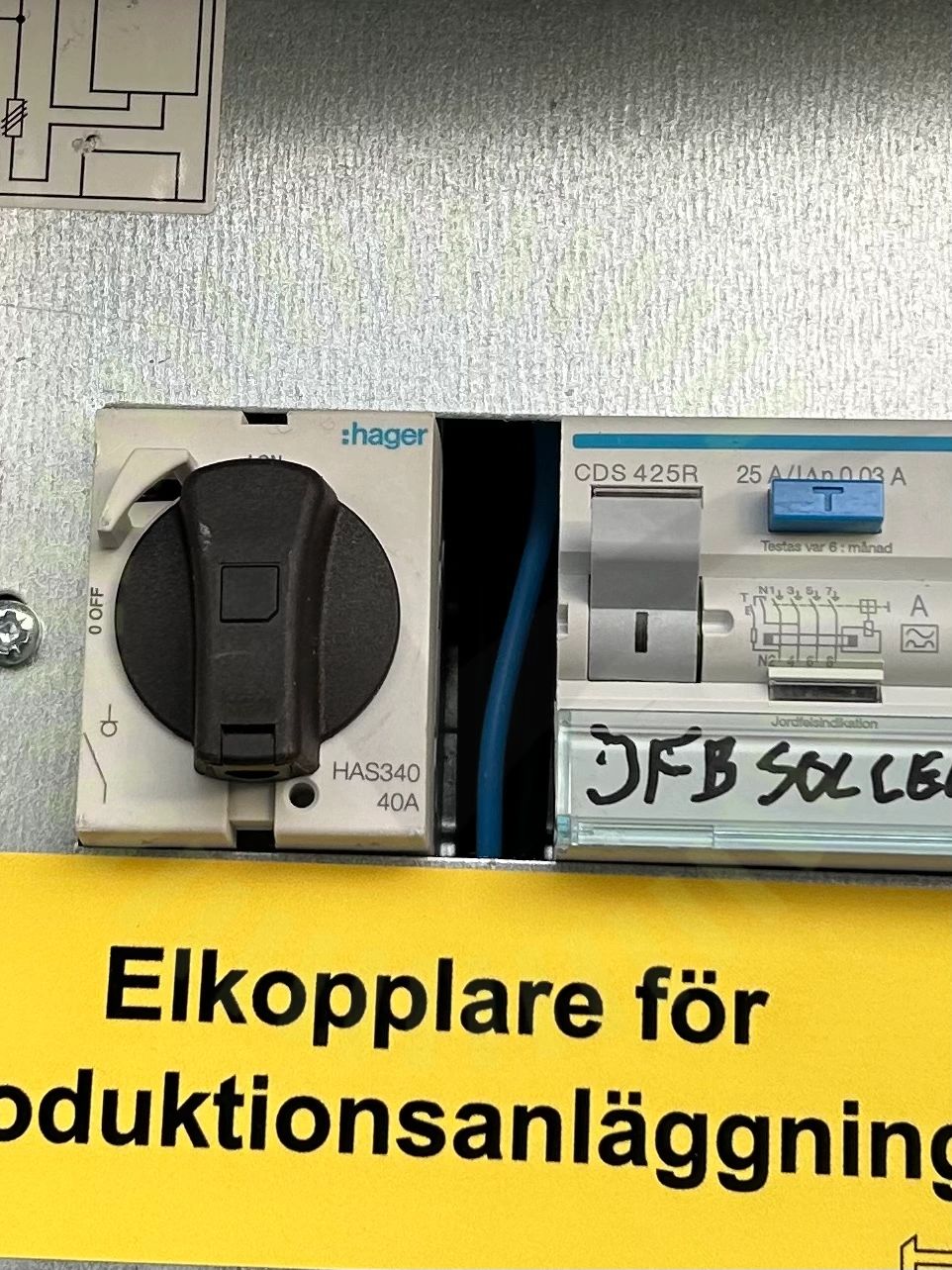

4.7 Ledare fastspända

Inte godkänd

Nollskruv ej åtdragen på jordfelsbrytaren (Den är åtdragen nu)

Godkända kontrollpunkter

21/28

Förskruvning

AC Böjradie

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Anslutning

Avstånd

Brännbart underlag

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Kabel

Märkning

Säkring

Utrymme

Vinkel

Väderskydd
