Besiktningsrapport

8.9

Installation genom

1KOMMA5°

Datum

12 januari 2024

Ort

Sköndal, Stockholms län

PEN-ledare

Fästens placering

Föremål mot bakstycke

+ 8

91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

PanelerDMEGC: DM(XXX)M10-66HBB/-V

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE(5-10K)-RWB48

BatteriSolarEdge: BAT-05K48

Tillbehör1KOMMA5°: Heartbeat

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörSolaredge Smartmätare

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1KOMMA5°: Heartbeat

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/16

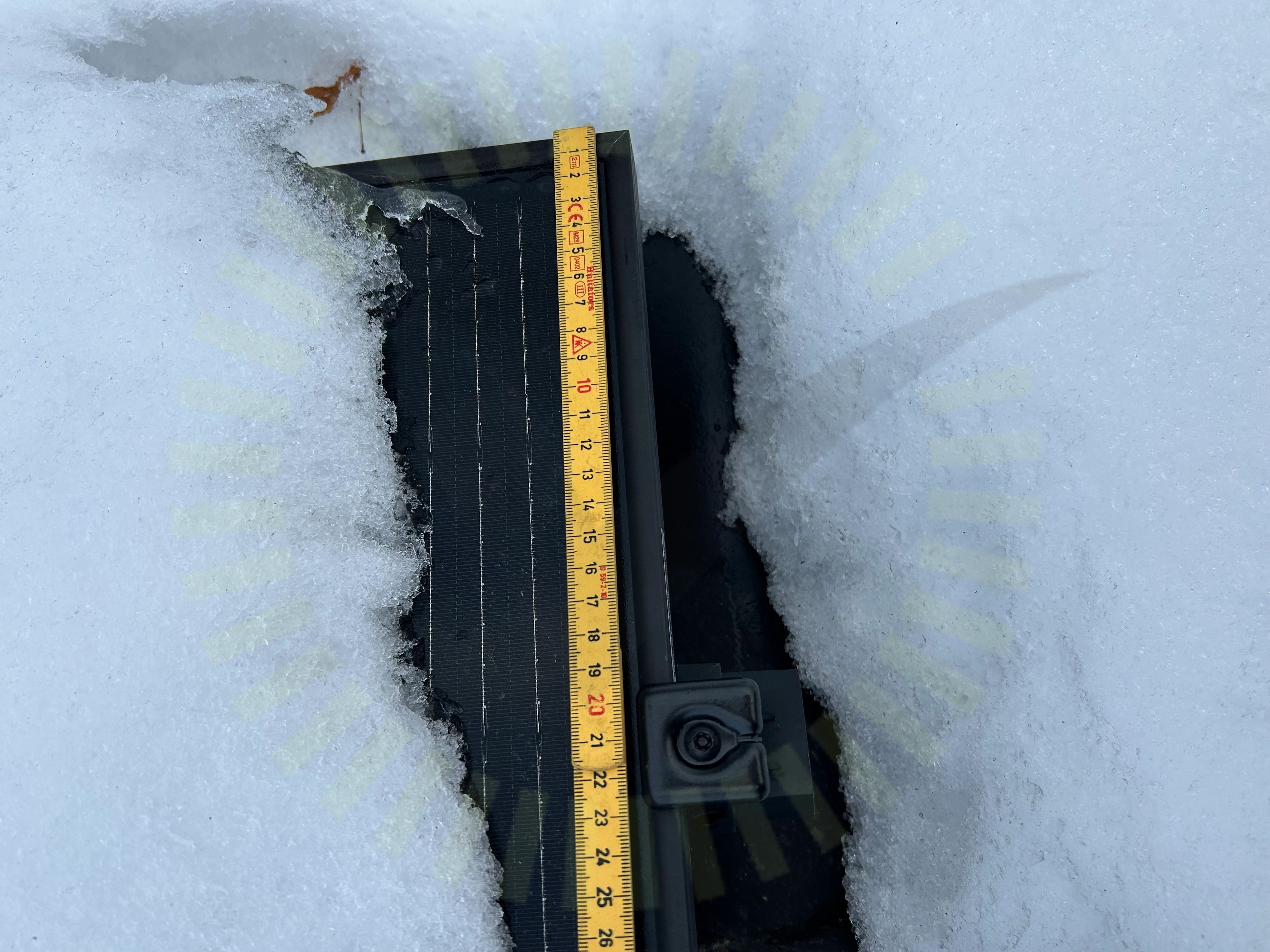

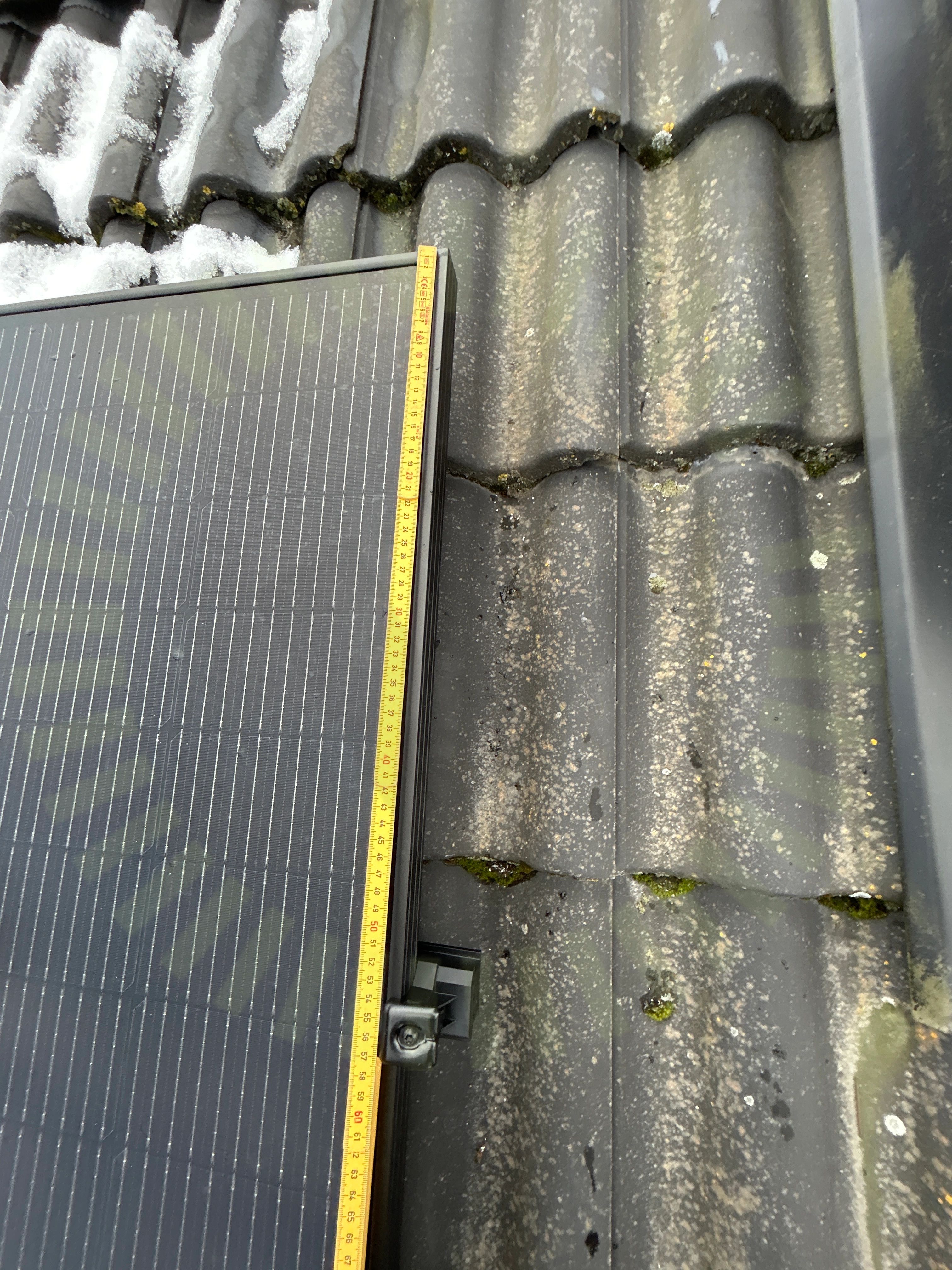

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

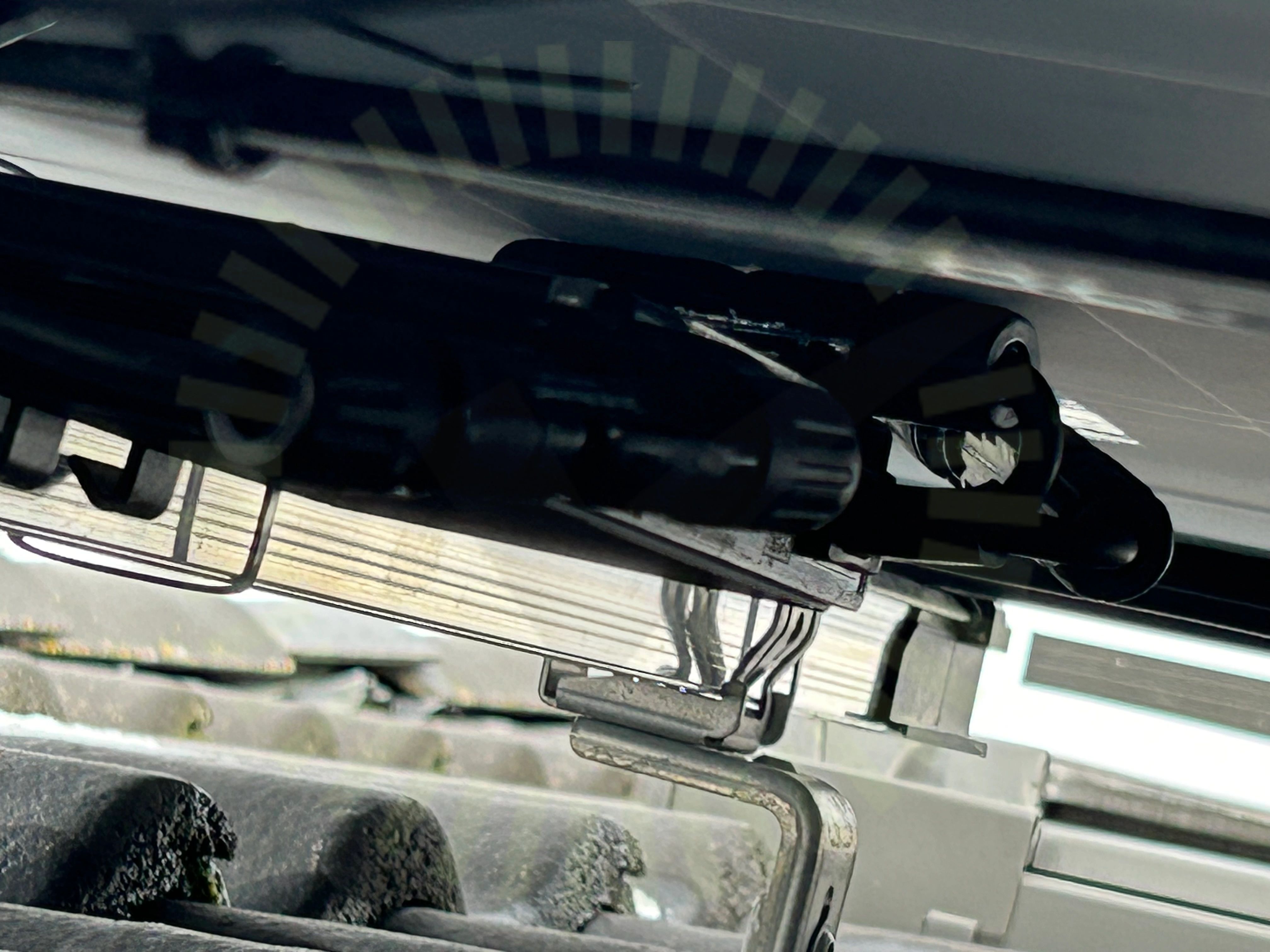

3.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

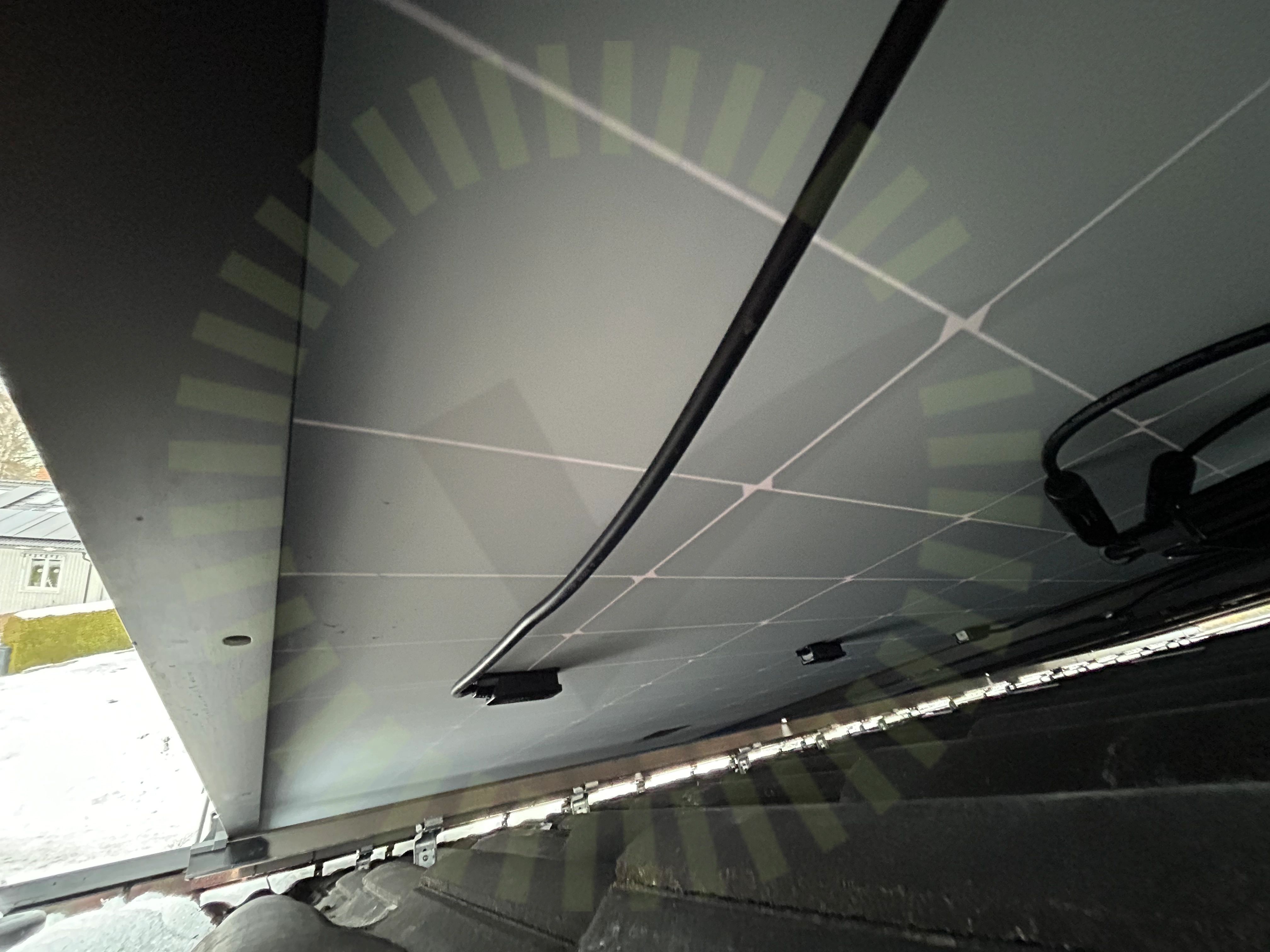

3.3 Panelkablagets böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

Godkända kontrollpunkter

13/16

DräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

2/16

4.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

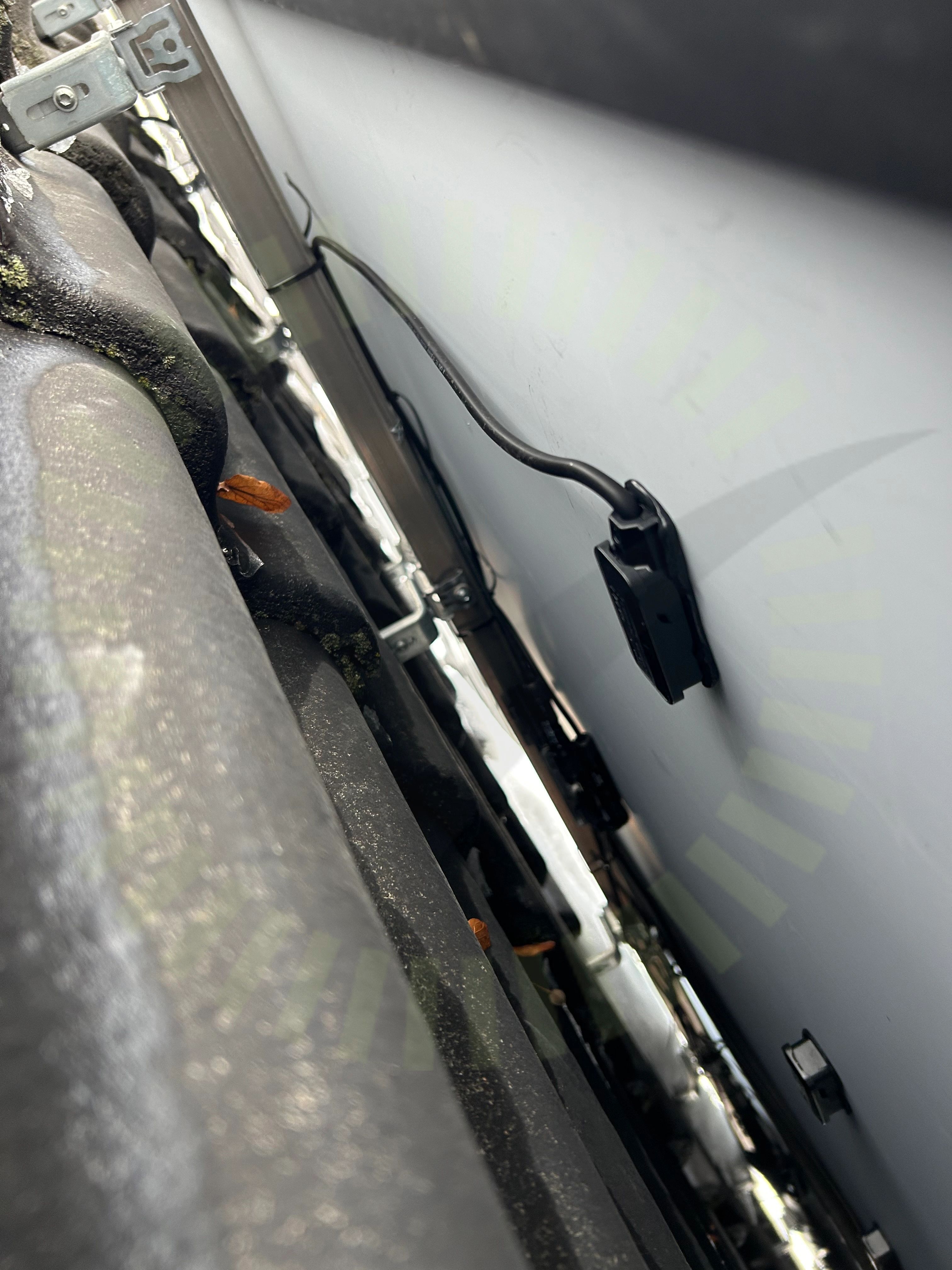

4.2 Panelkablagets böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

Godkända kontrollpunkter

13/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

ESDEC Lutande Panntak

Anmärkningar

6/24

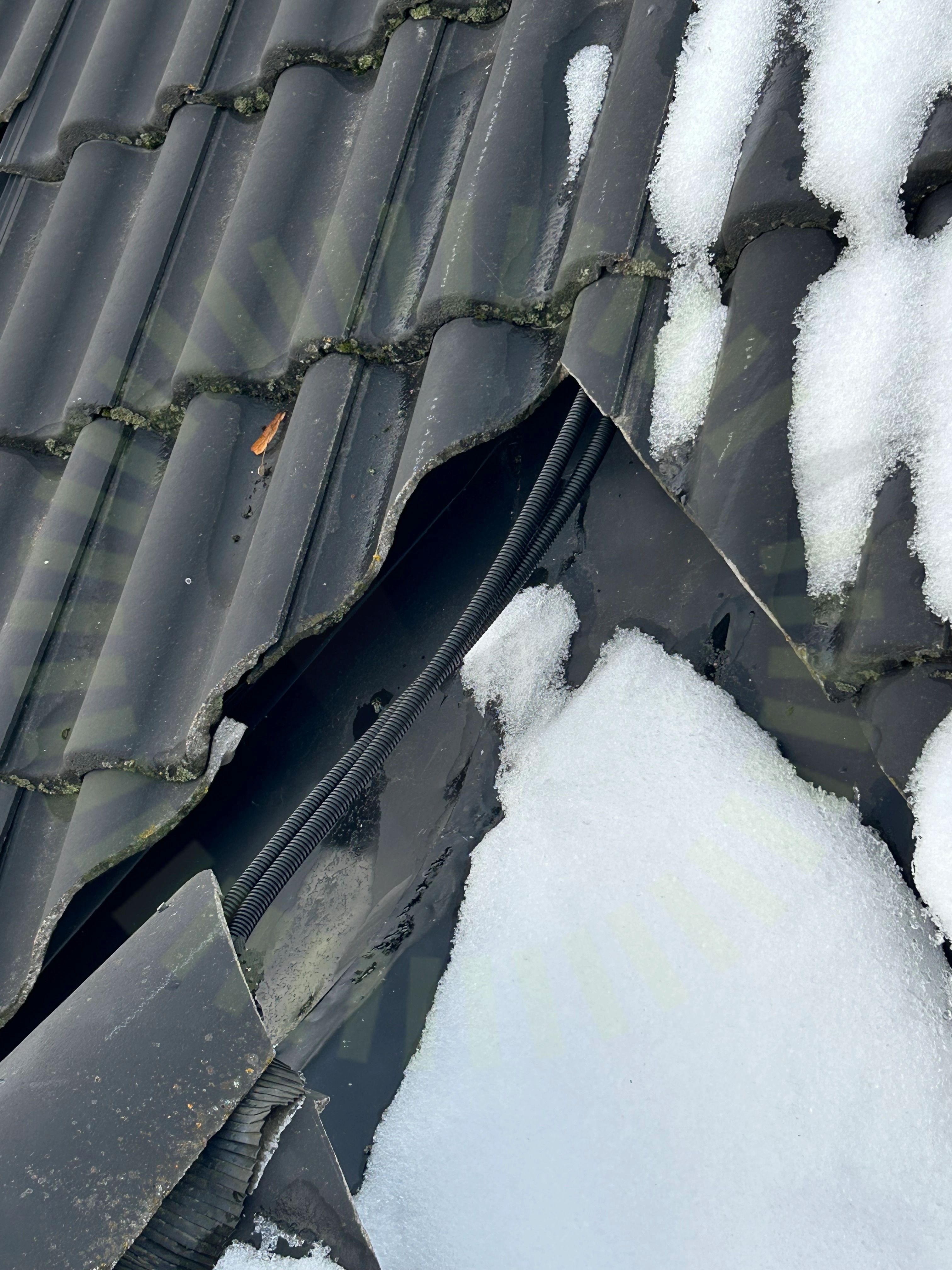

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

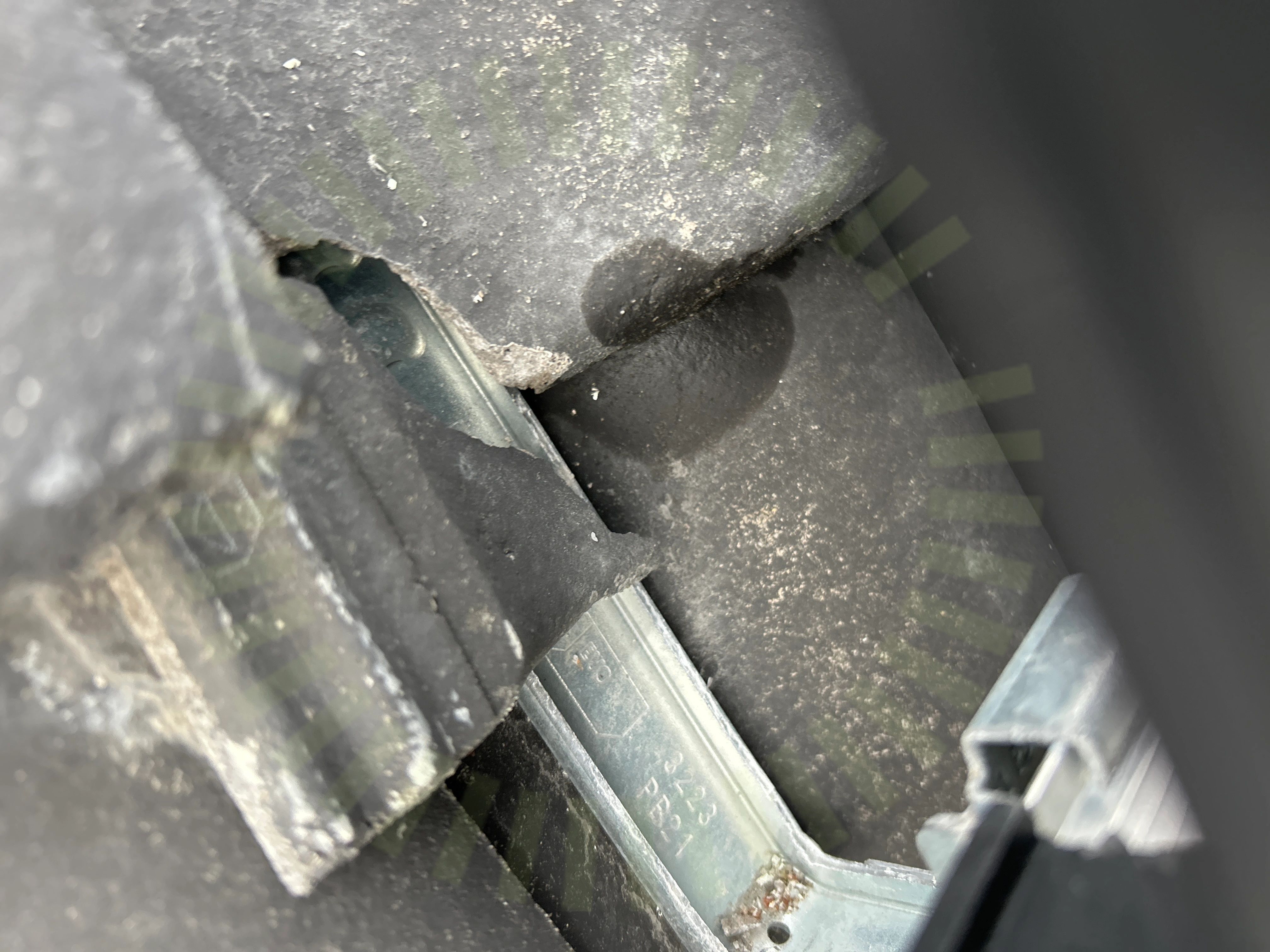

5.2 Skador

Inte godkänd

Skador noterade på tak.

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.4 Snö- och Vindlastberäkning

Inte godkänd

Layout i lastberäkning för en av takytorna stämmer inte med verkligheten.

Tillverkarens montageanvisningar

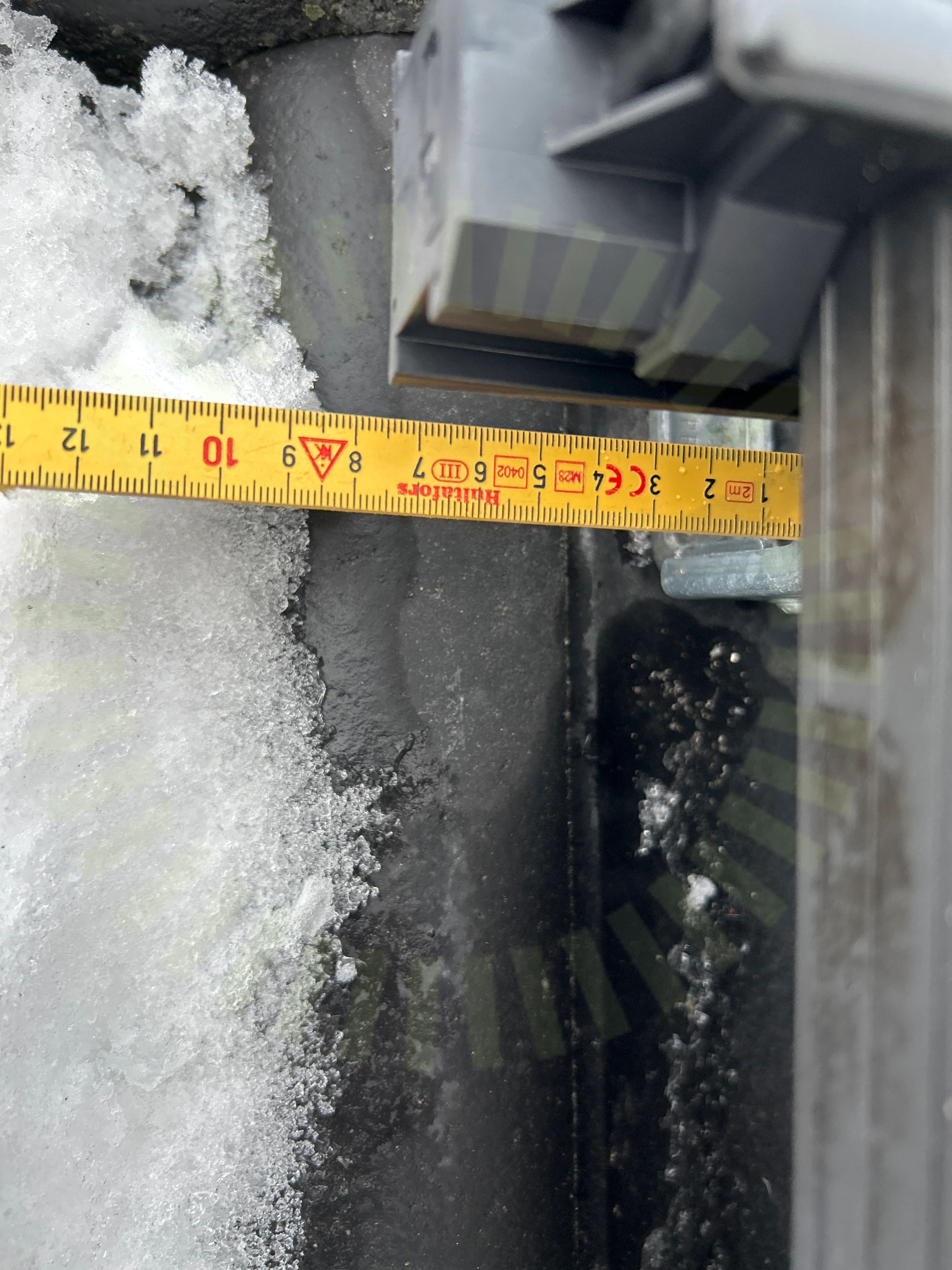

5.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

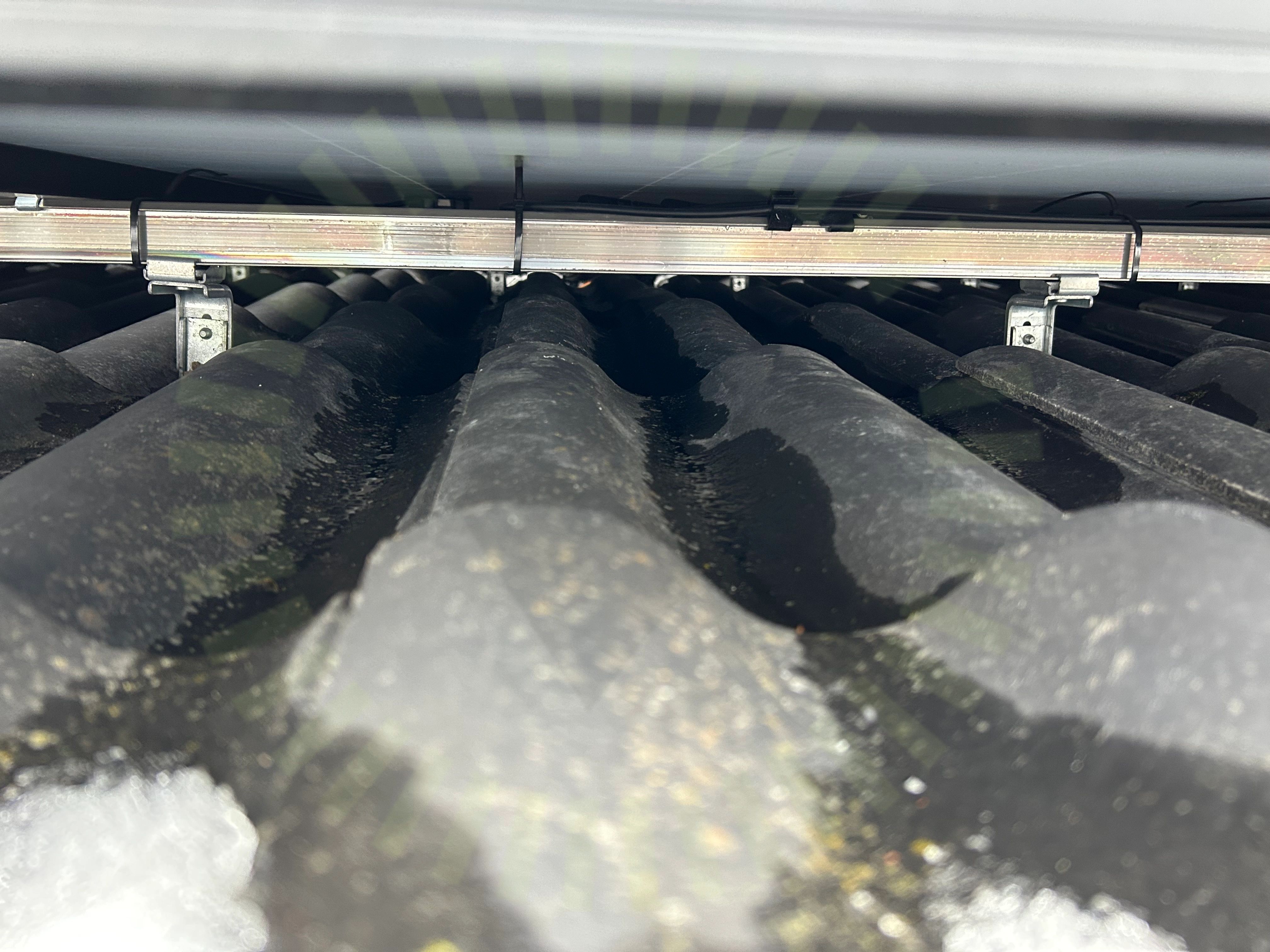

5.6 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/24

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Solaredge Smartmätare

Godkända kontrollpunkter

1/1

Smartmätare

SolarEdge: BAT-05K48

Godkända kontrollpunkter

12/12

Avstånd till växelriktareBatteri PEBatteriets lockDC anslutning Fastsäkring av produktFörläggning av batterimodulerSignalkabel batteri växelriktareSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SolarEdge: S-Serie

Anmärkningar

1/5

8.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE(5-10K)-RWB48

Godkända kontrollpunkter

36/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/6

11.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
