3.1 Anslutning av smartmätare

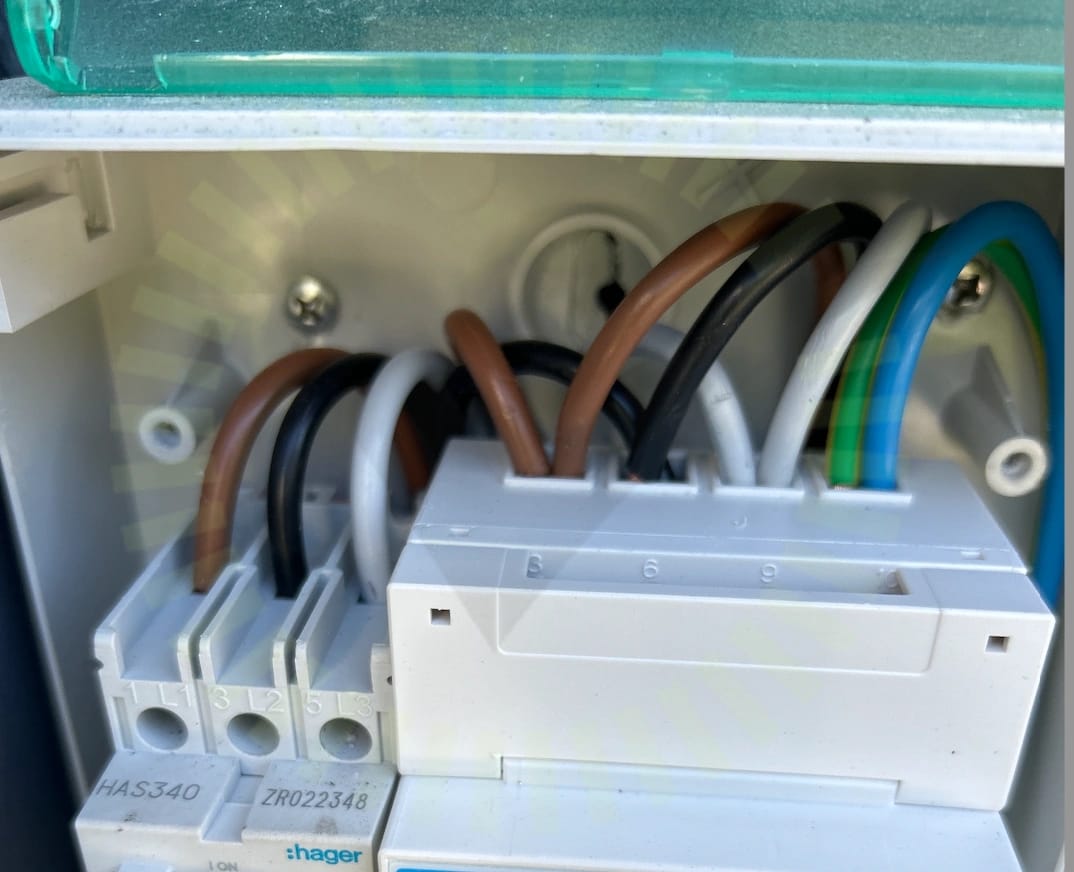

Inte godkändSmartmätarens matande kablar är inte korrekt anslutna. PE och N är anslutna på samma plint i ett TN-S system.
DTSU666-QIEN-Ver13-202007, Sida 6
Besiktningsrapport
9.4
Installation genom
1KOMMA5°
Datum
24 juni 2024
Ort
Spånga, Stockholms län
93% godkända7% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
Tillbehör1KOMMA5°: Heartbeat
TillbehörCHINT: Sungrow DTSU666
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
15/15Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Anmärkningar
1/6Godkända kontrollpunkter
5/6Fastsäkring av produktOmgivningstemperaturSignalkabel till växelriktarenSkador signalkablageSmartmätare
Tak 1, 1Komma5° - Fullblack
Anmärkningar
3/17
4.1 Klämmornas storlek

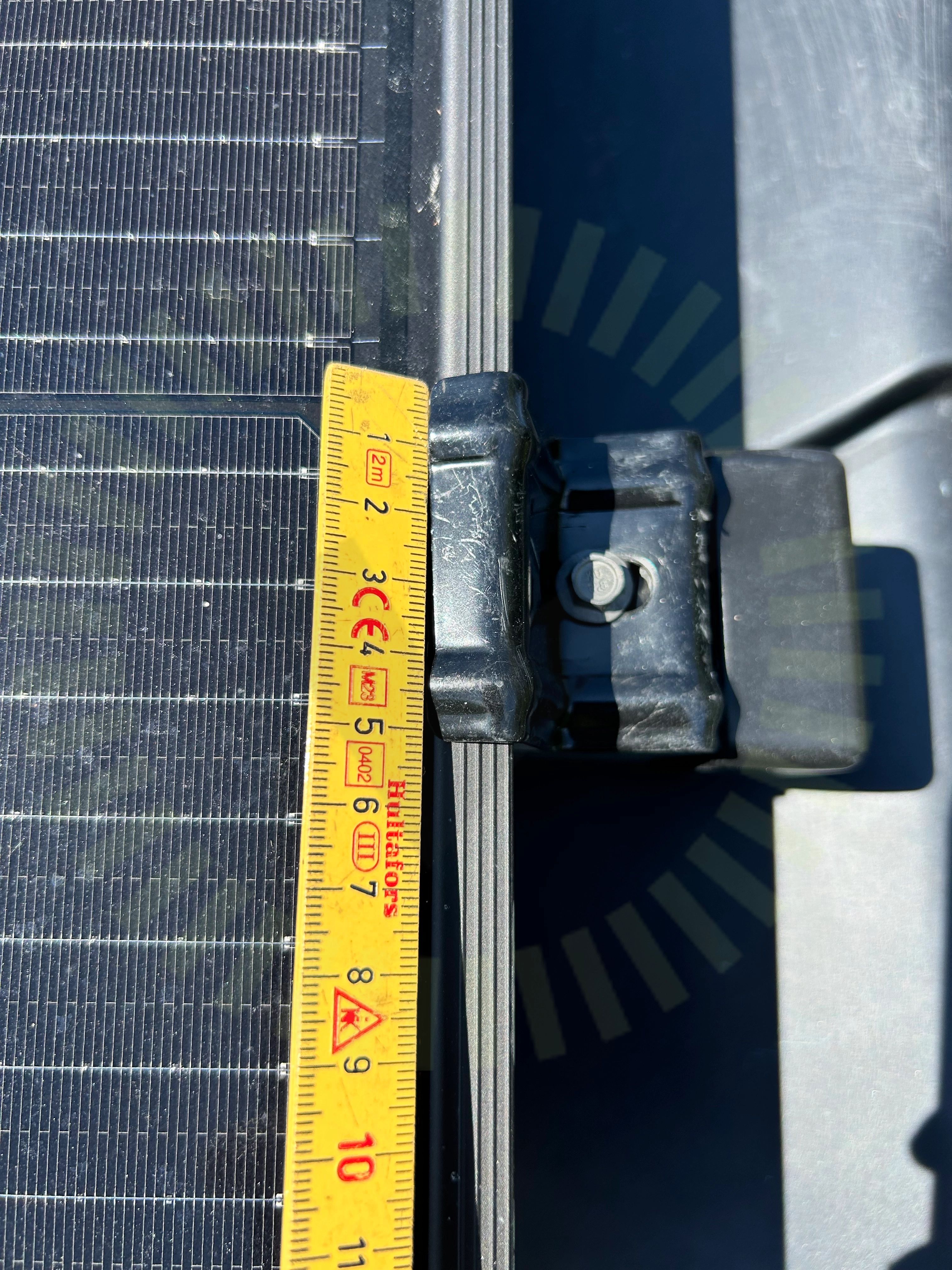

Inte godkändMontagesystemets fästen är för små och följer inte tillverkarens anvisningar kring fästenas storlek.
1KOMMA5°: Module Installation manual EN 23.07, Sida 17
4.2 Kontaktdon

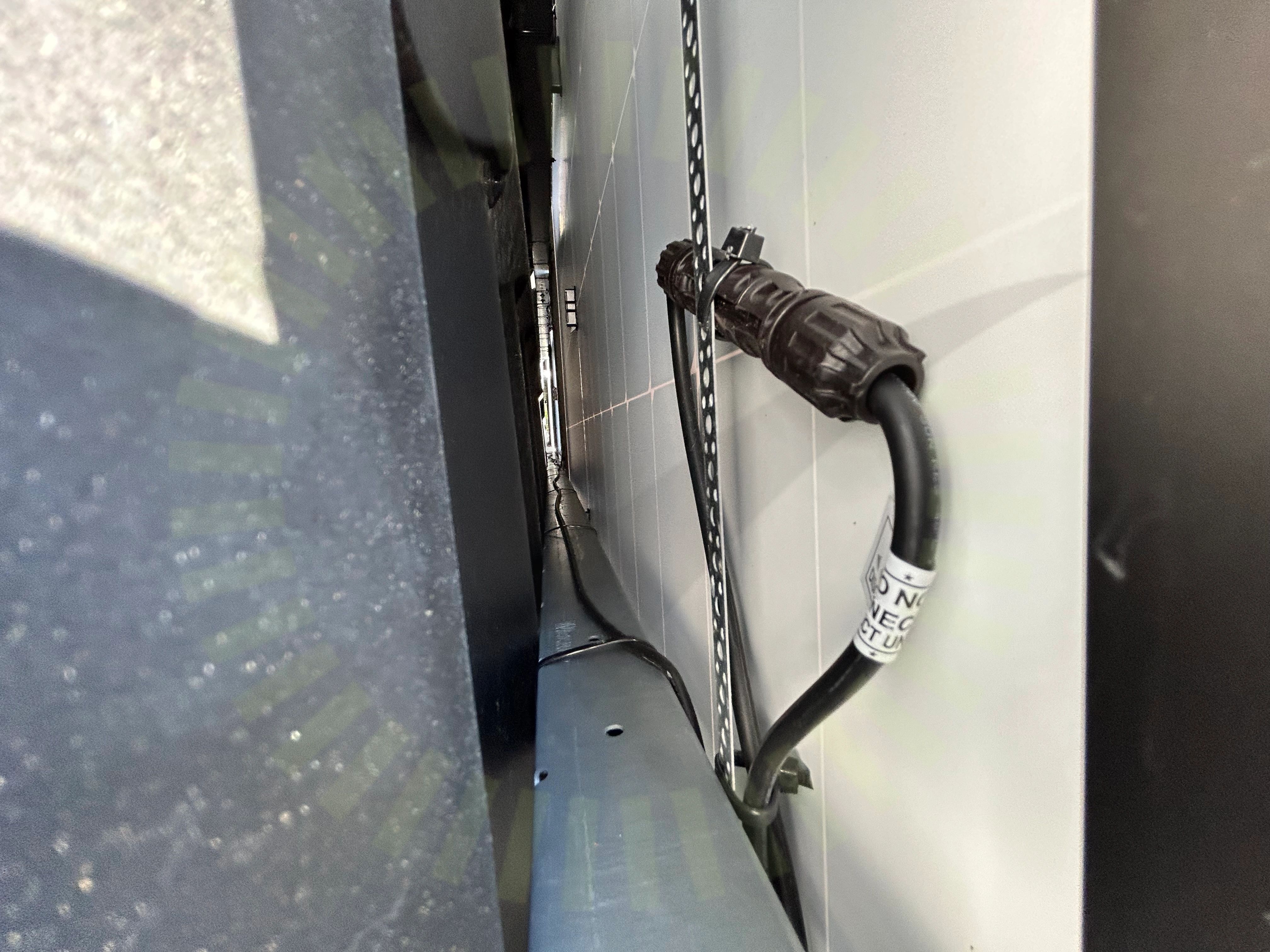

Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
4.3 Klämmornas placering

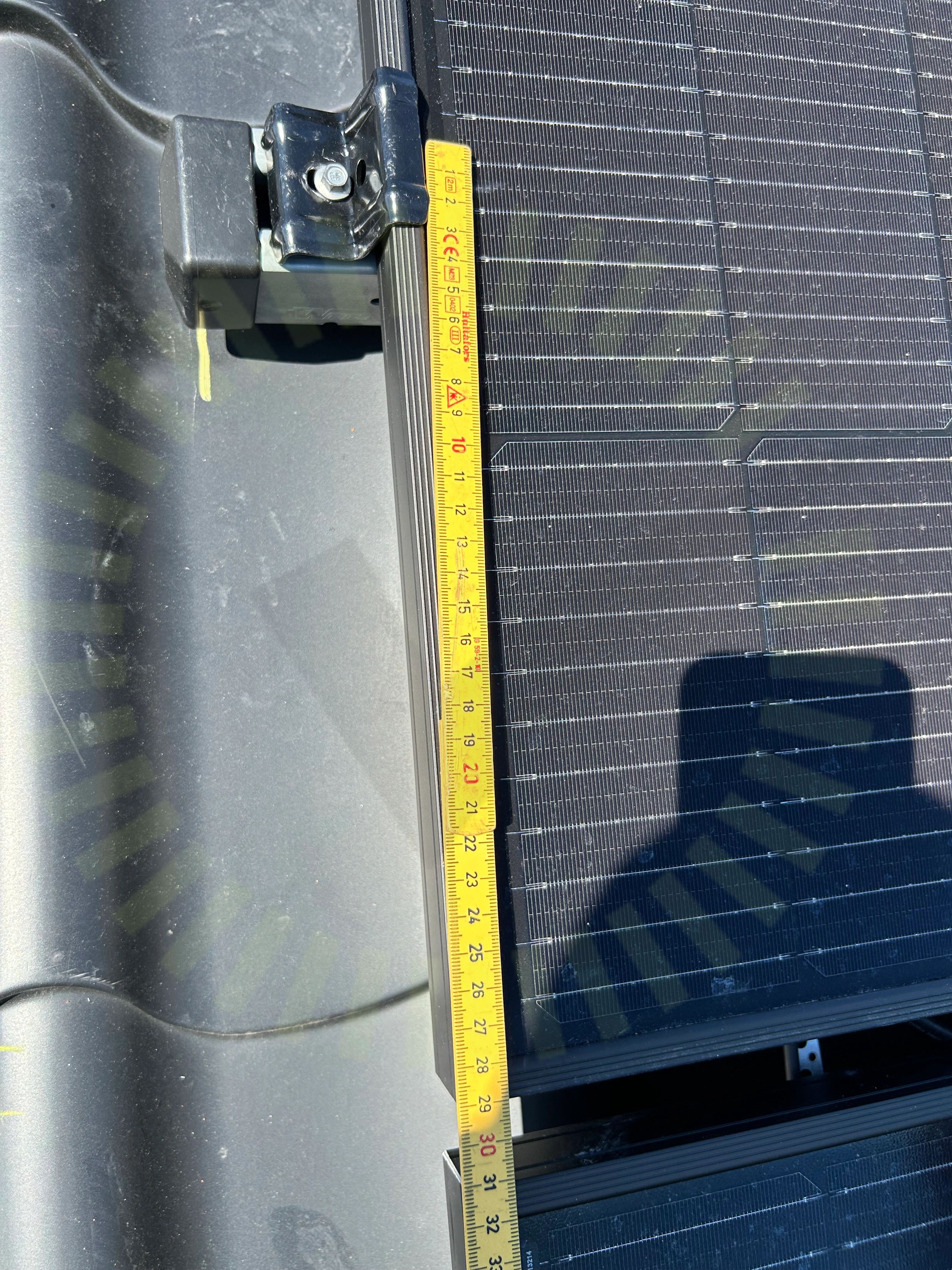

Inte godkändLastberäkning anger högre laster än vad nyttjad klämzon klarar enligt tillverkarens anvisningar.
1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Weland Stål: Plåttak Långskena
Anmärkningar
2/155.1 Snö- och Vindlastberäkning
Inte godkändPanelernas layout stämmer inte i lastberäkningen.
Tillverkarens montageanvisningar
5.2 Ändklämmor skena

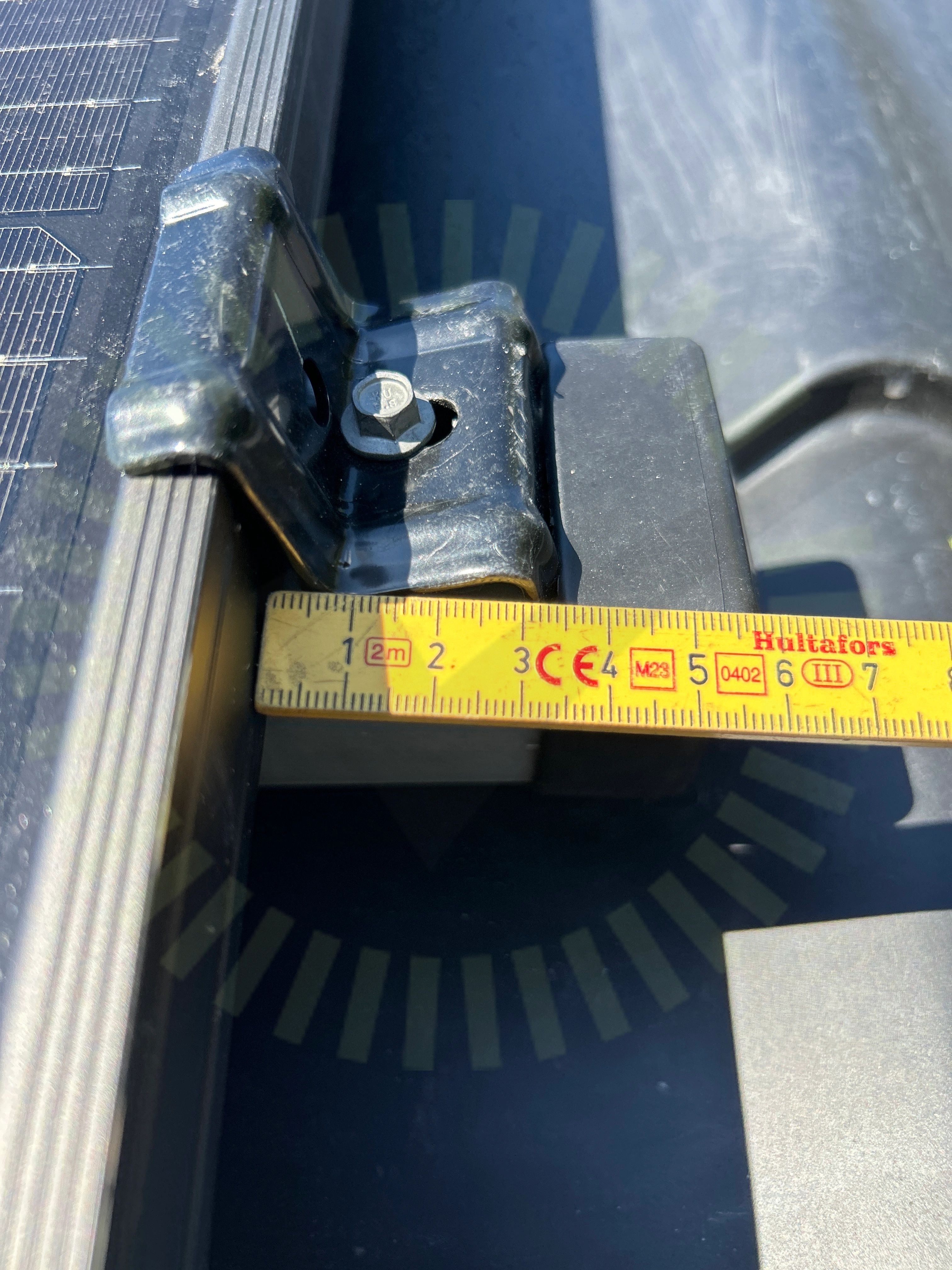

Inte godkändFör lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109
Godkända kontrollpunkter
13/15DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt material
Undercentral
Anmärkningar
1/7
6.1 PEN-ledare
Inte godkändInstallation delvis utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35
8.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
