Besiktningsrapport

8.6

Installation genom

Svea Solar

Datum

22 april 2024

Ort

Lund

Län

Skåne län

Skenornas infästning

Skenornas överhäng

Kabeluppfästning

+ 11

88% godkända

12% ej godkända

Om installationen

Paneler

Tenka Solar: TKAxxxM-BC-108

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SVEA SOLAR: Power Shifter 6-10kW

Batteri

SVEA SOLAR: Power Saver 5-15kW

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (4)Batteri (14)Smartmätare (5)Tak 1, ESDEC Lutande Panntak (24)Tak 1, Tenka Solar: TKAxxxM-BC-108 (18)Undercentral (7)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

1/4

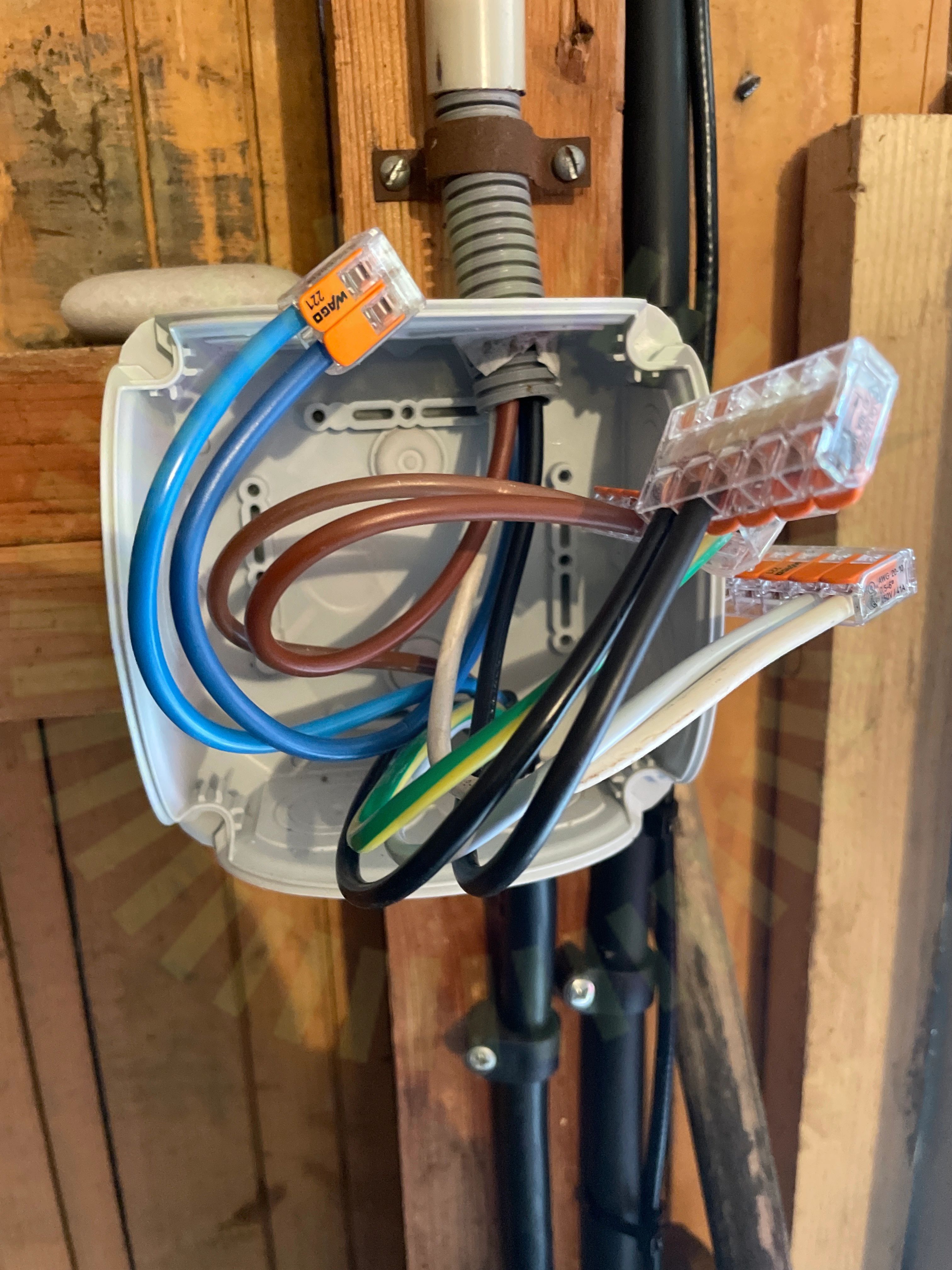

1.1 Matande kabel in i fastighet

Inte godkänd

Matande kabel in i fastighet är ett TN-C system, man har dosat av ny kabel inne i garage och använt den blåa ledaren som en PEN ledare. Kabeln är feldimensionerad samt fel uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

3/4

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/14

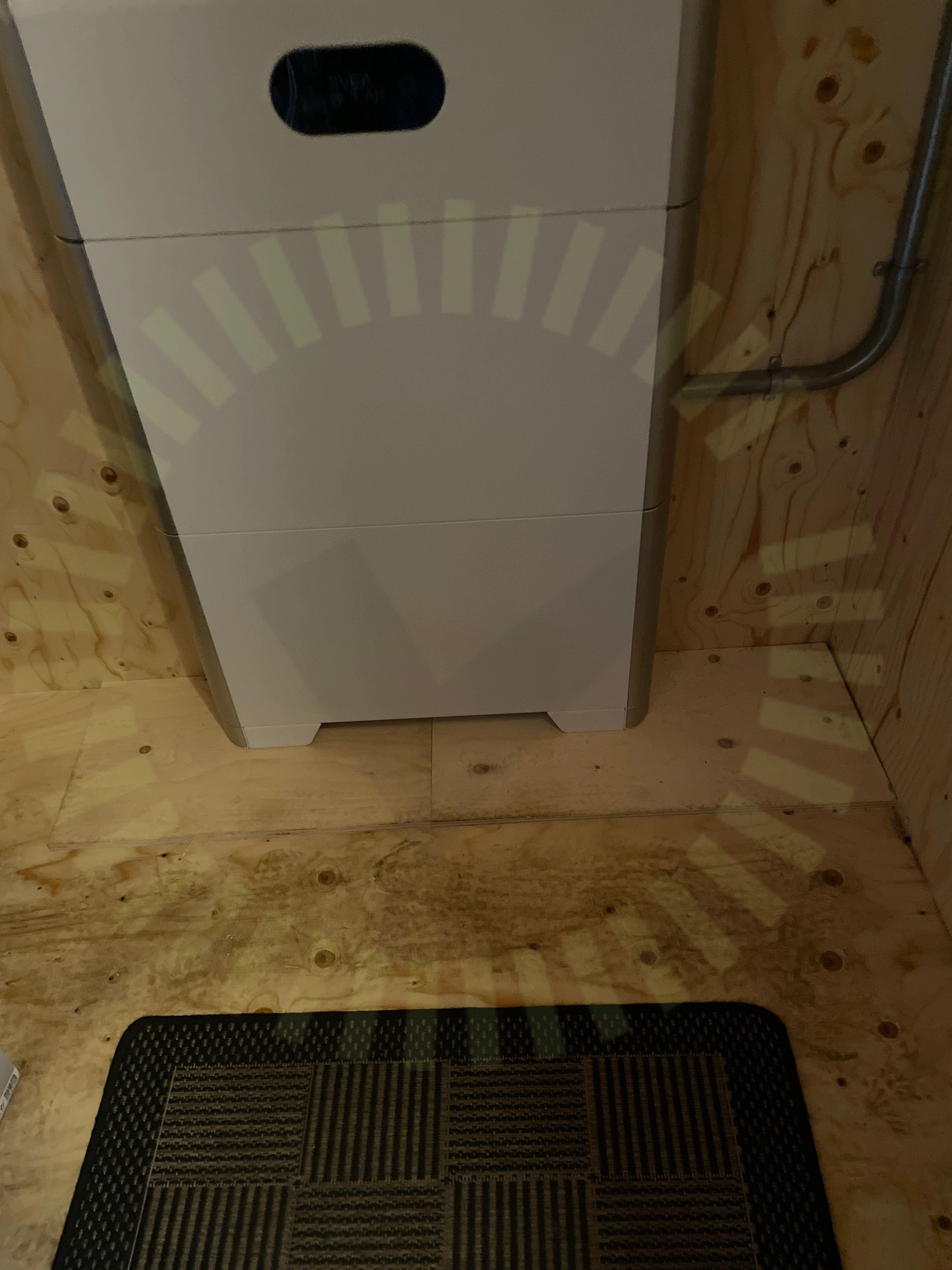

2.1 Placering av batteri

Inte godkänd

Batteriet är inte placerat på ett brandskyddande material.

Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70

Godkända kontrollpunkter

13/14

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Närliggande objekt

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/24

4.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

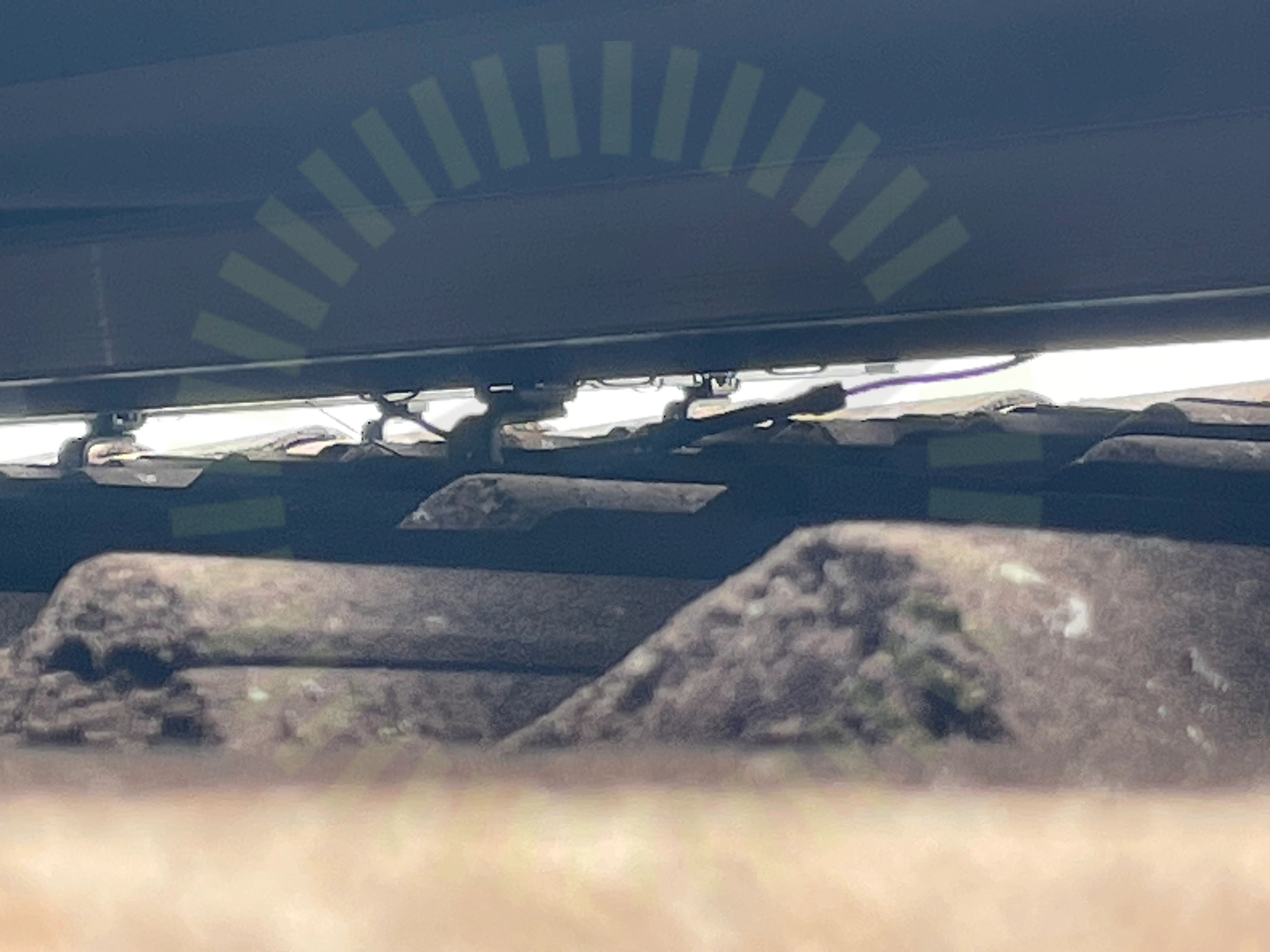

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.3 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

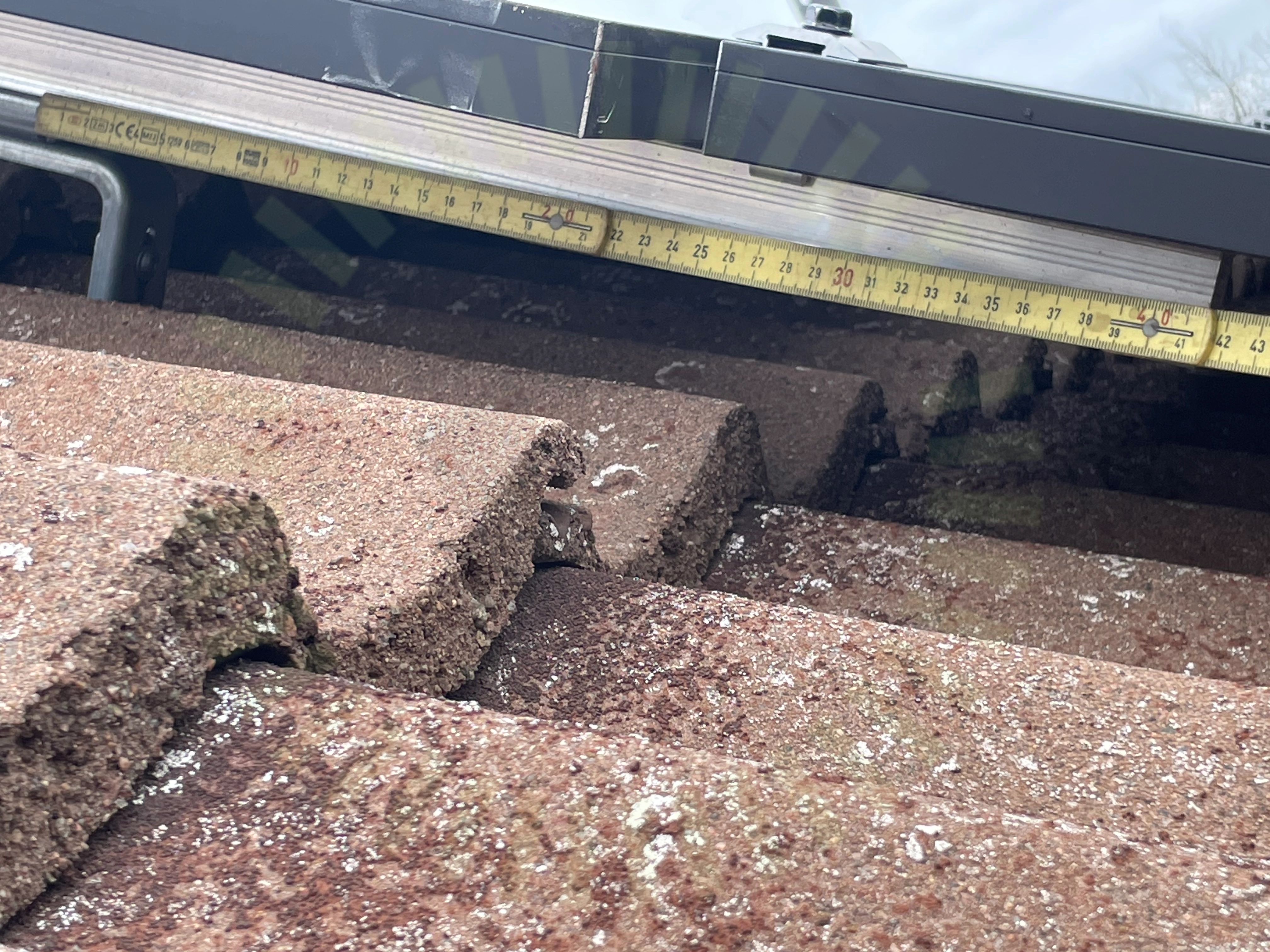

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

Statement Esdec ClickFit EVO Tiled roof Maximum overhang distance from panel edge to roof attachment

Godkända kontrollpunkter

20/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Potentialutjämningsledare

Skador

Skenans utstick för klämma

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Tak 1, Tenka Solar: TKAxxxM-BC-108

Anmärkningar

5/18

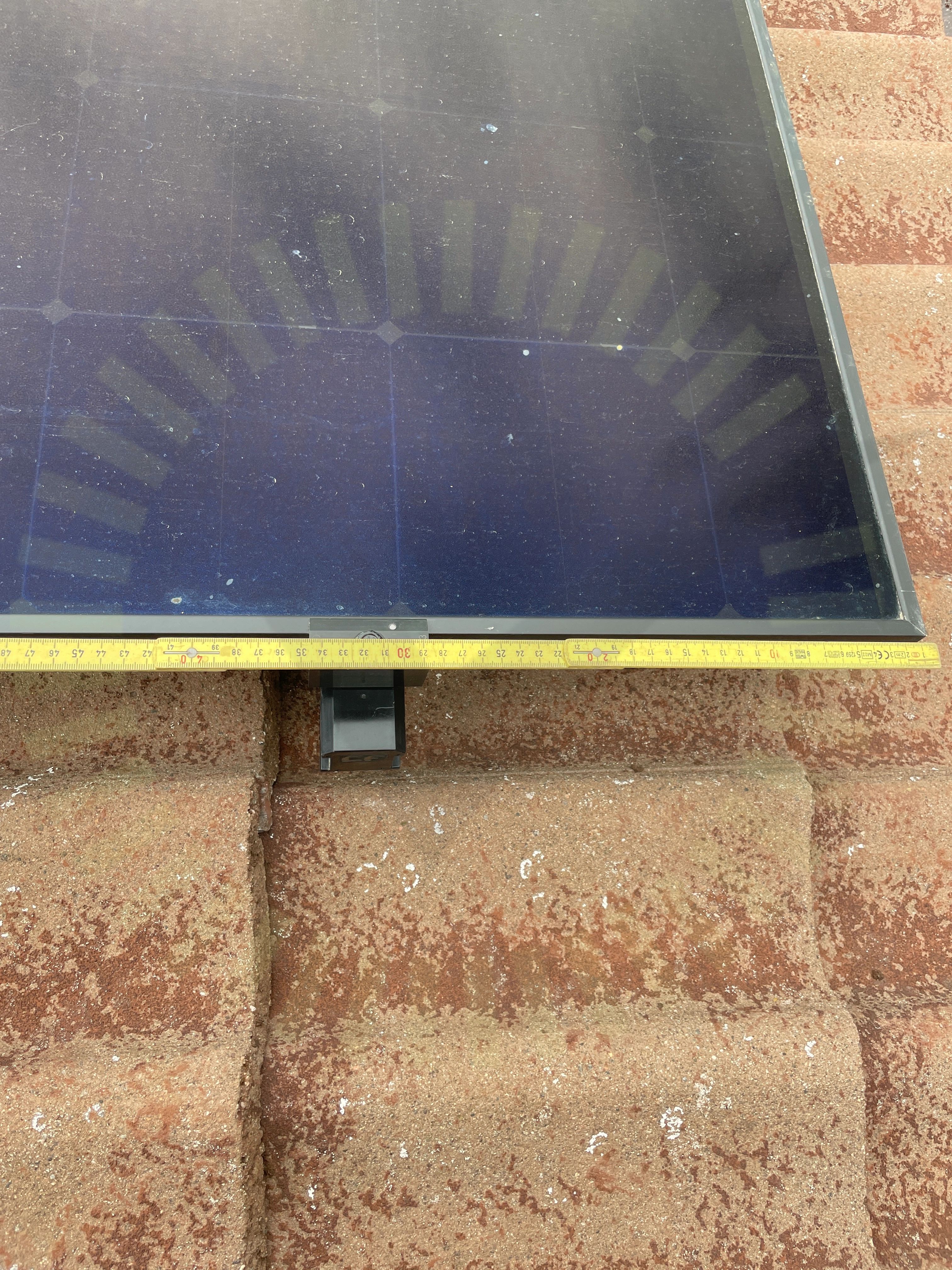

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tenka Solar Installation and Operating Guide Photovoltaik Module 4/3-2024, Sida 12-16

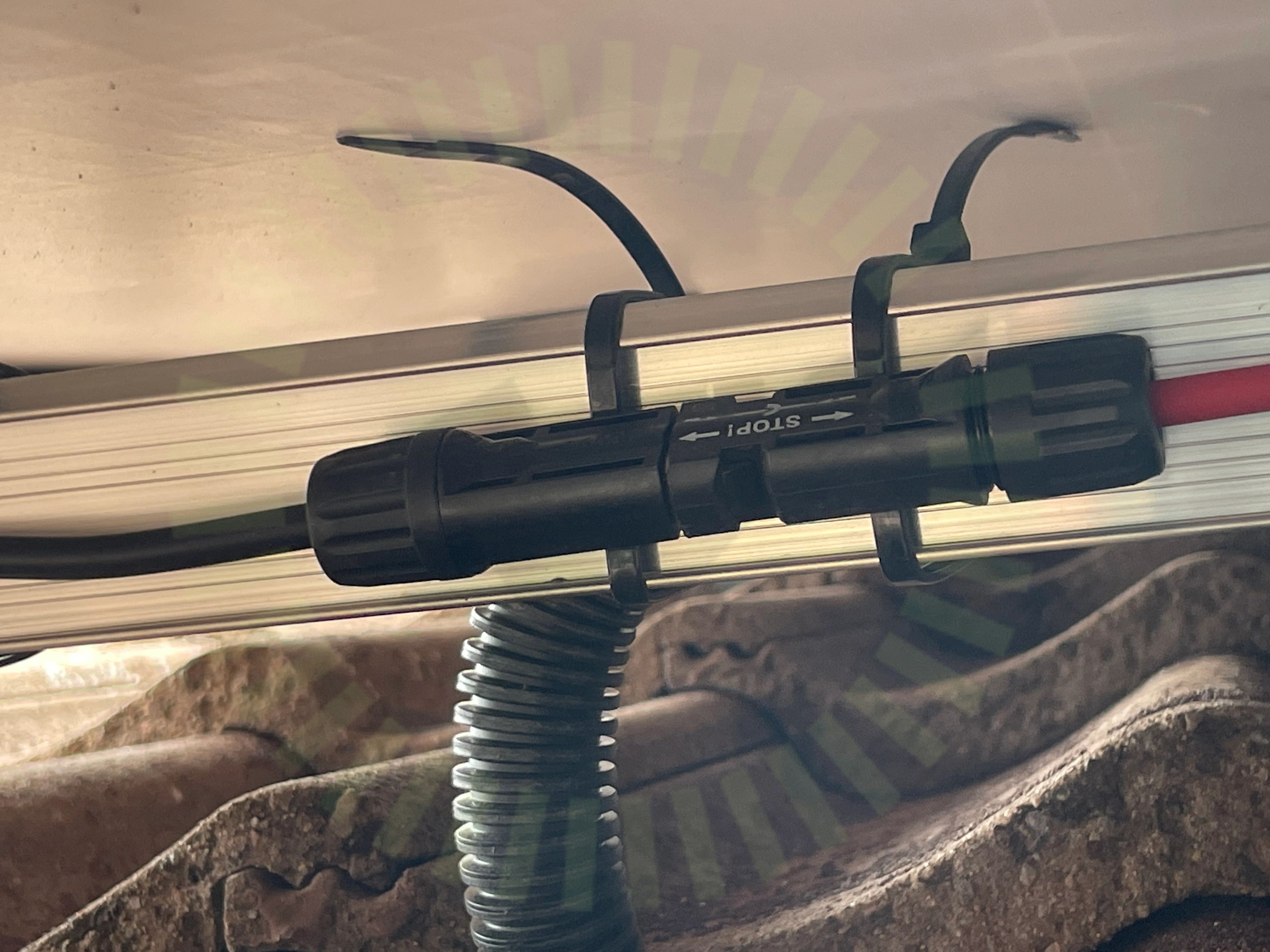

5.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

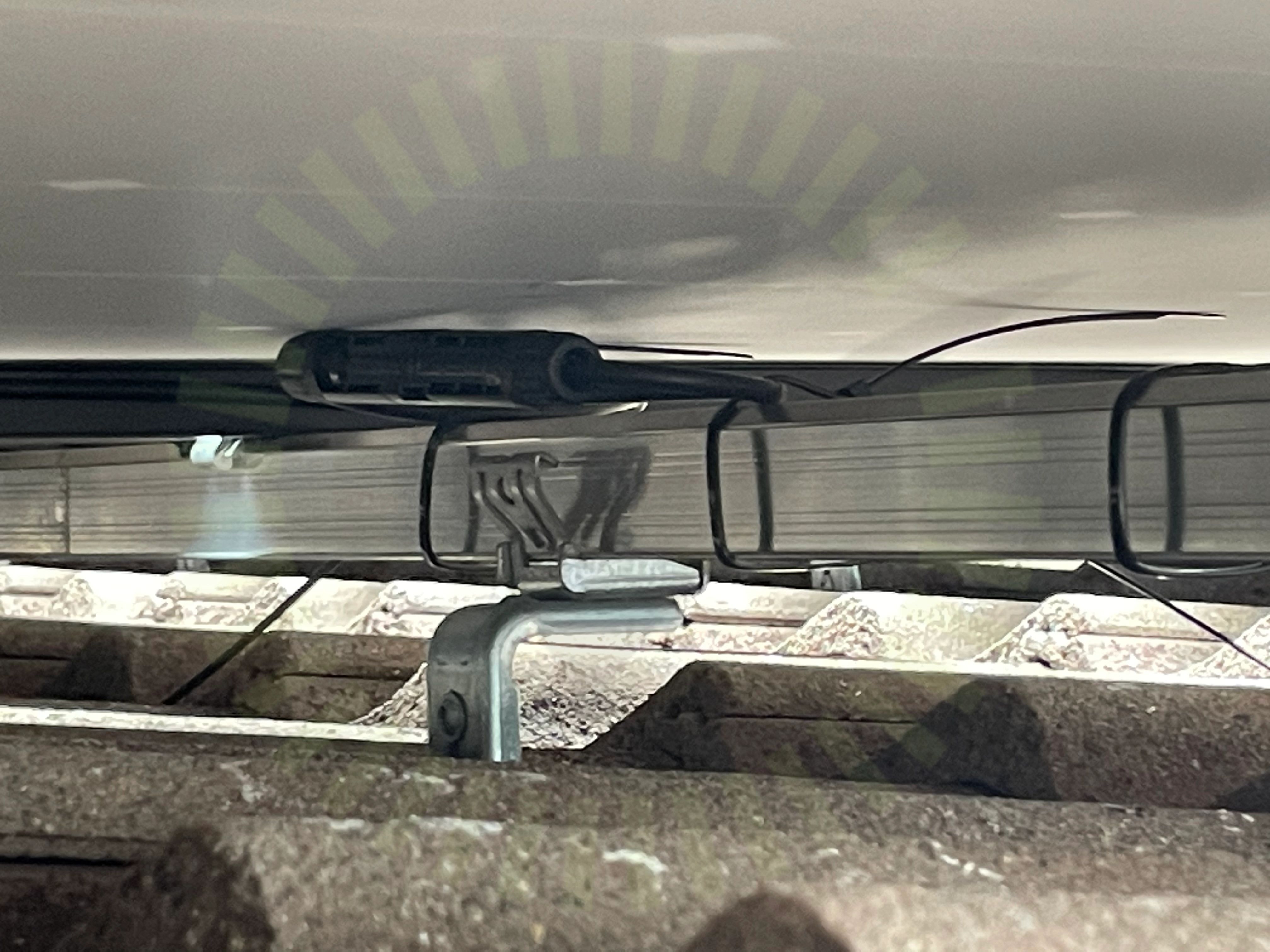

5.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Tenka Solar Installation and Operating Guide Photovoltaik Module 4/3-2024, Sida 20

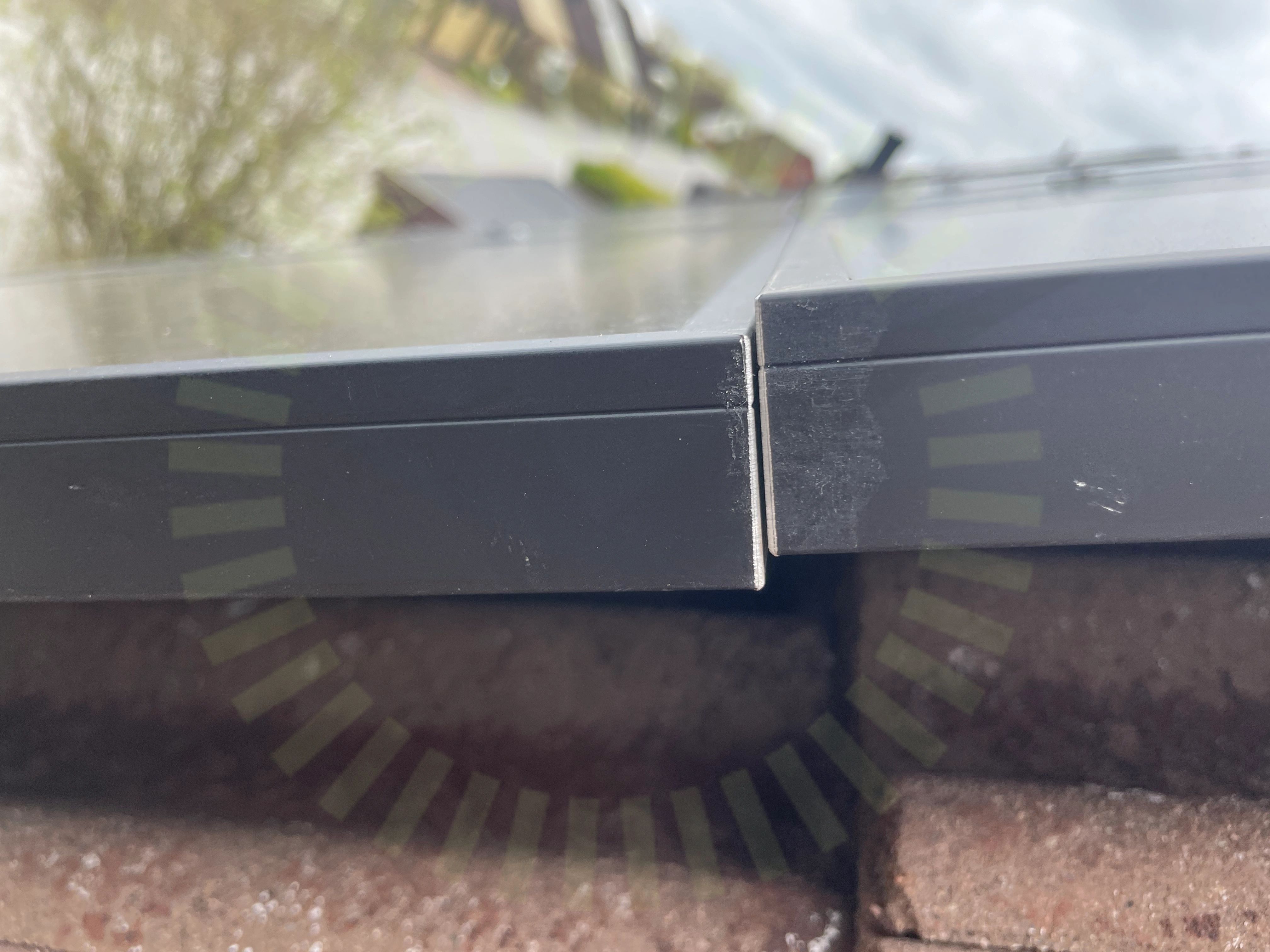

5.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Tenka Solar Installation and Operating Guide Photovoltaik Module 4/3-2024, Sida 10

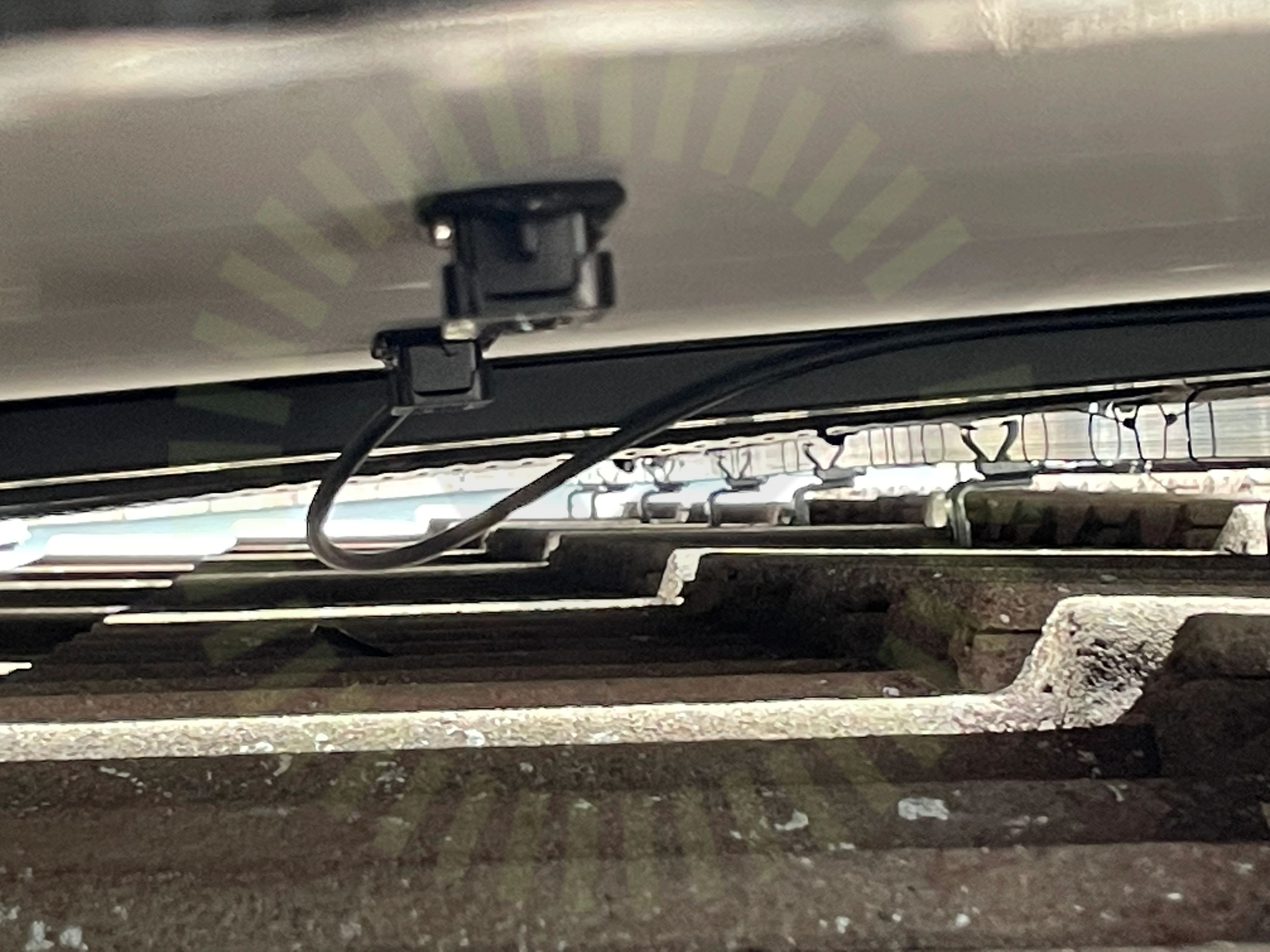

5.5 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Samt att kablage ut från kopplingsdosan ej är uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Lutning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Undercentral

Anmärkningar

1/7

6.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

6/7

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/37

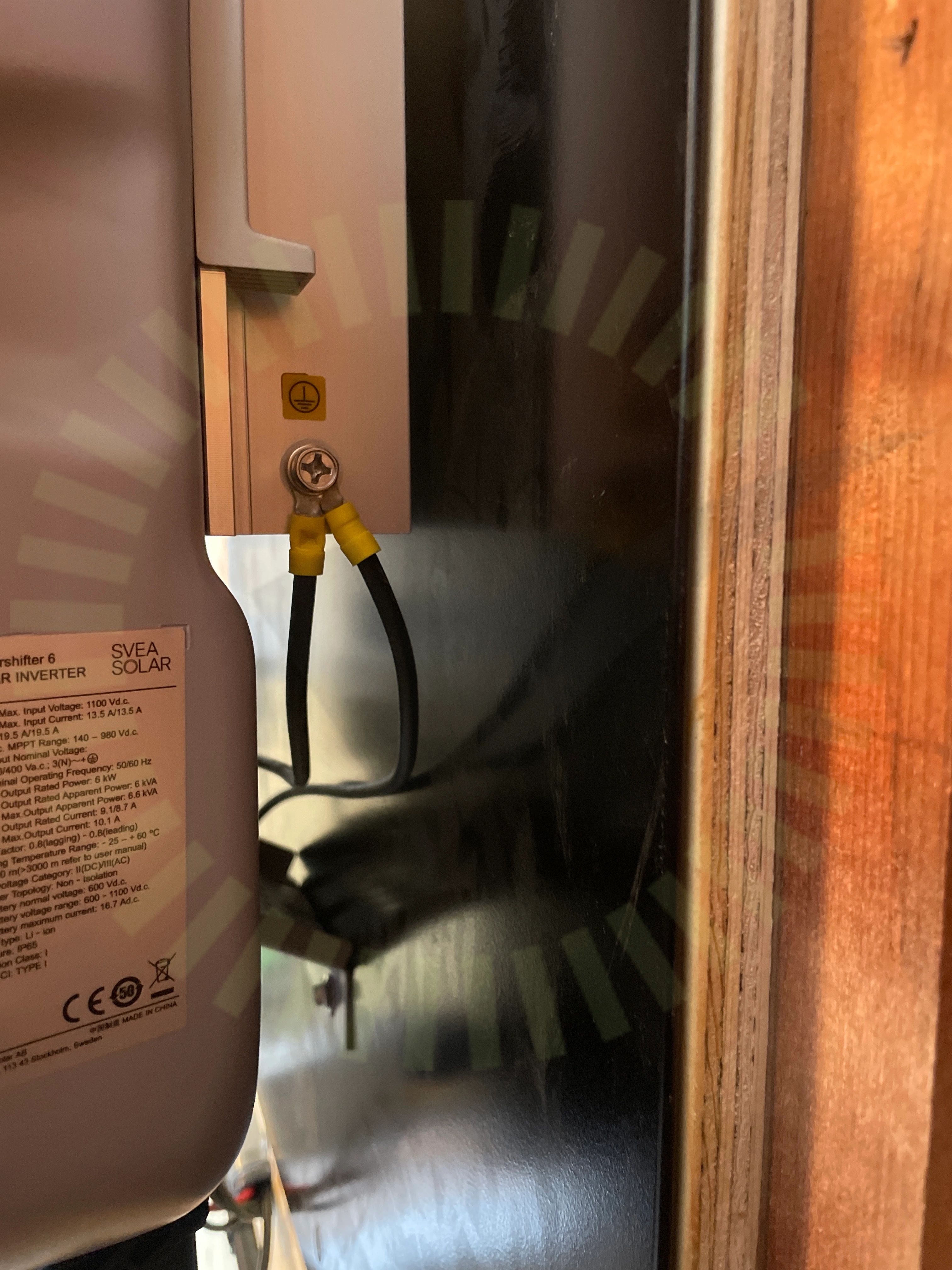

8.1 Jordning av chassi

Inte godkänd

Växelriktaren är inte jordad med rätt färgval på kabel. Jordledare skall vara gul/grön efter hela sin längd.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 37-39

8.2 DC Kontakter anslutning

Inte godkänd

Kontakten är felaktigt monterad. Snett påskruvad.

SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 47-48

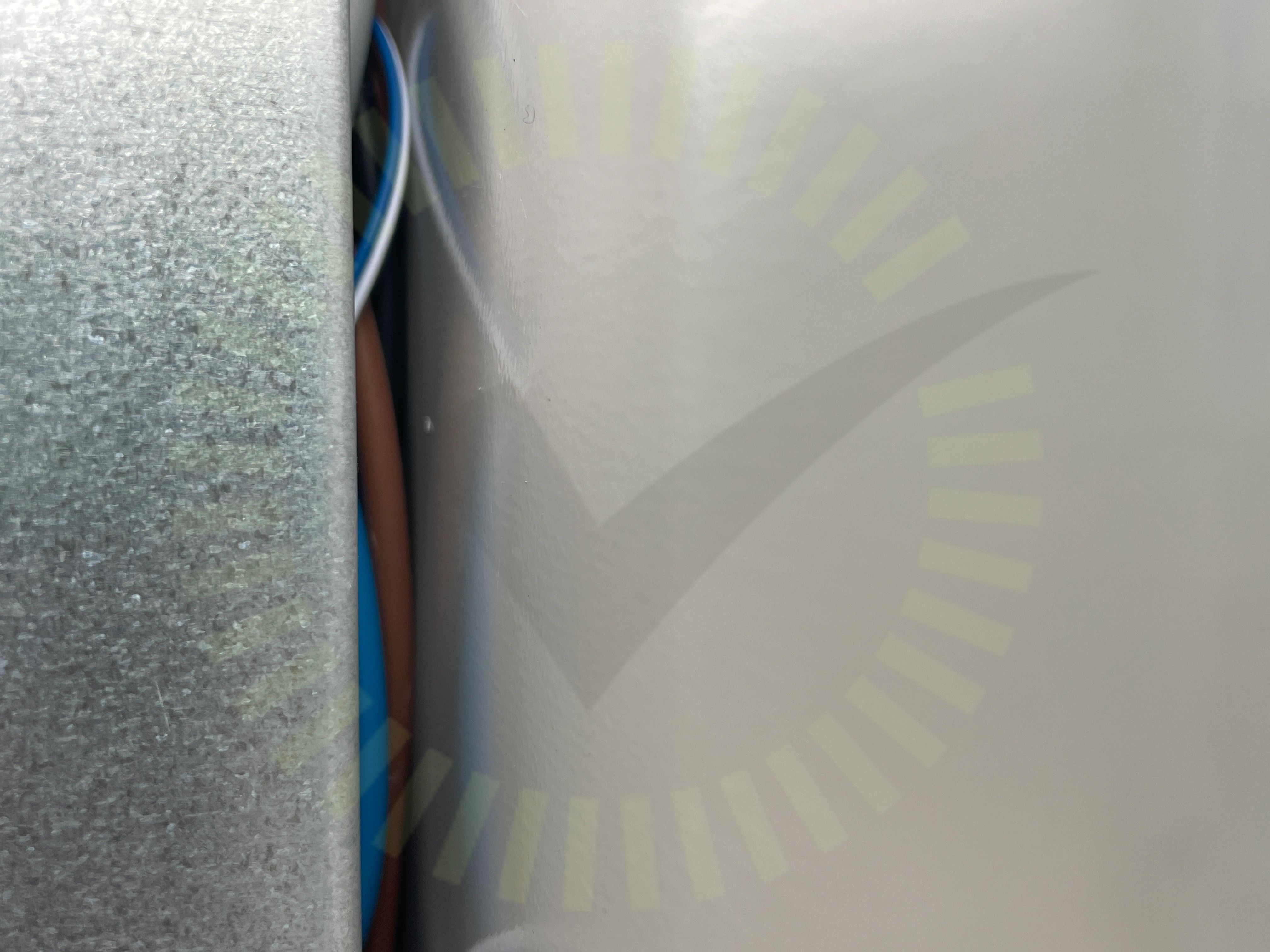

8.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

34/37

AC anslutning växelriktare

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Genomföringar

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
