Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Skandica Solar

Datum

19 oktober 2023

Ort

Mölnlycke, Västra Götalands län
PEN-ledare
Jordning av chassi
Förskruvningar
92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/8
Förskruvningar

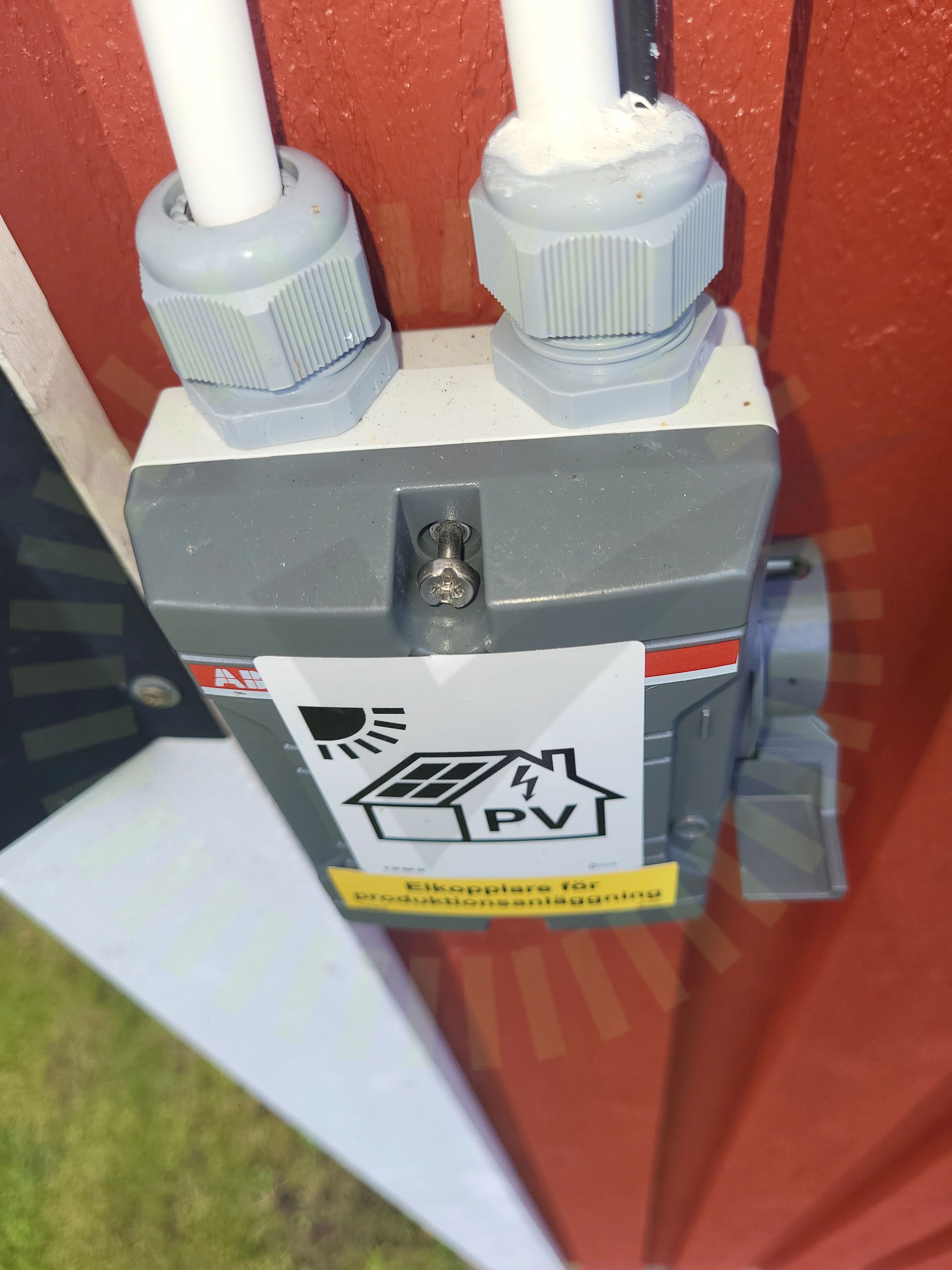

2.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

7/8
AnslutningBöjradieEgenskaperIdentifieringInfästningPlaceringYttre påverkan

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

17/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/23
Skador

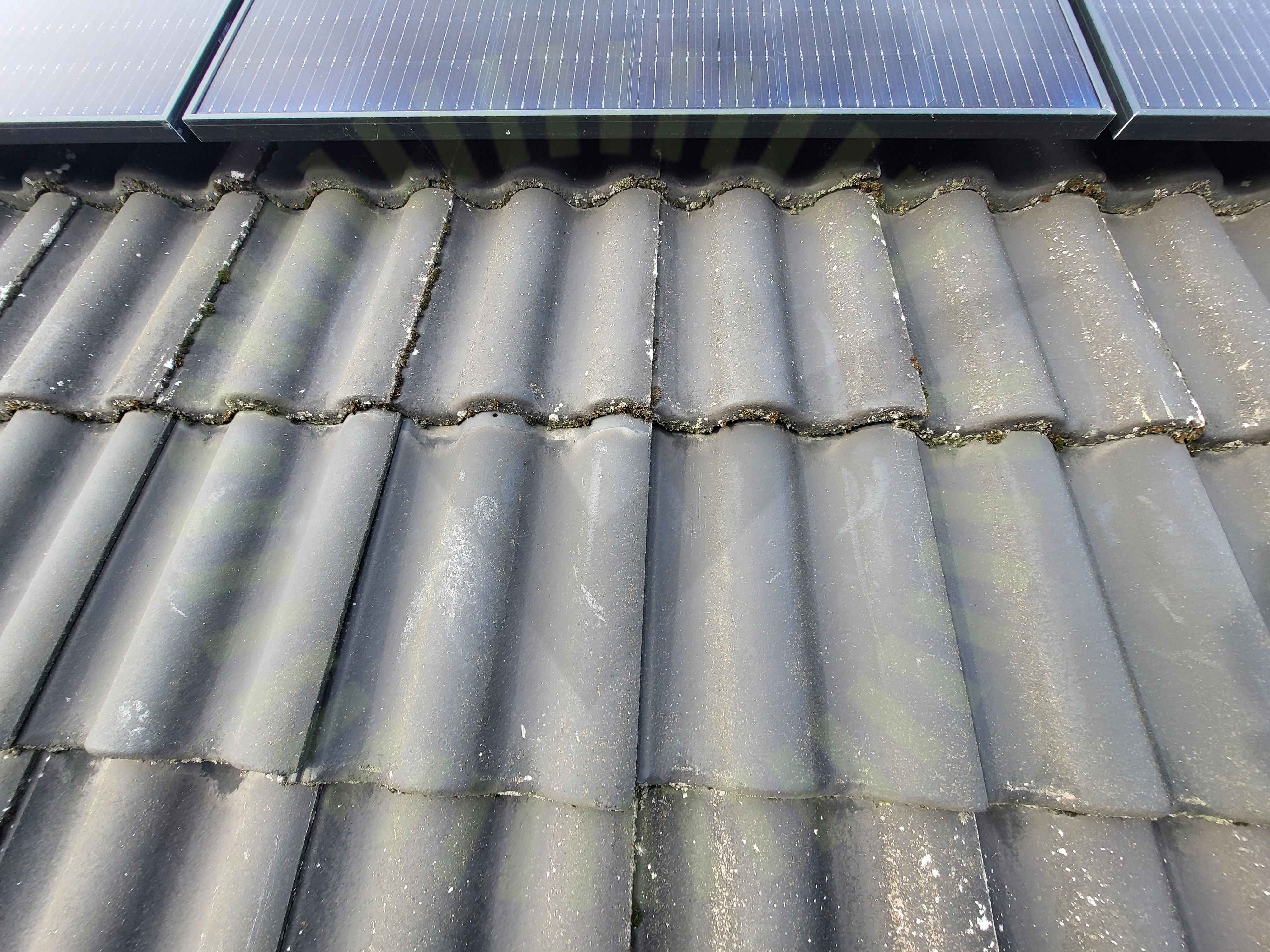

4.1 Skador

Inte godkänd

Takpanna har inte återmonterats korrekt, ligger ej korrekt på bärläkten.

Ändklämmor

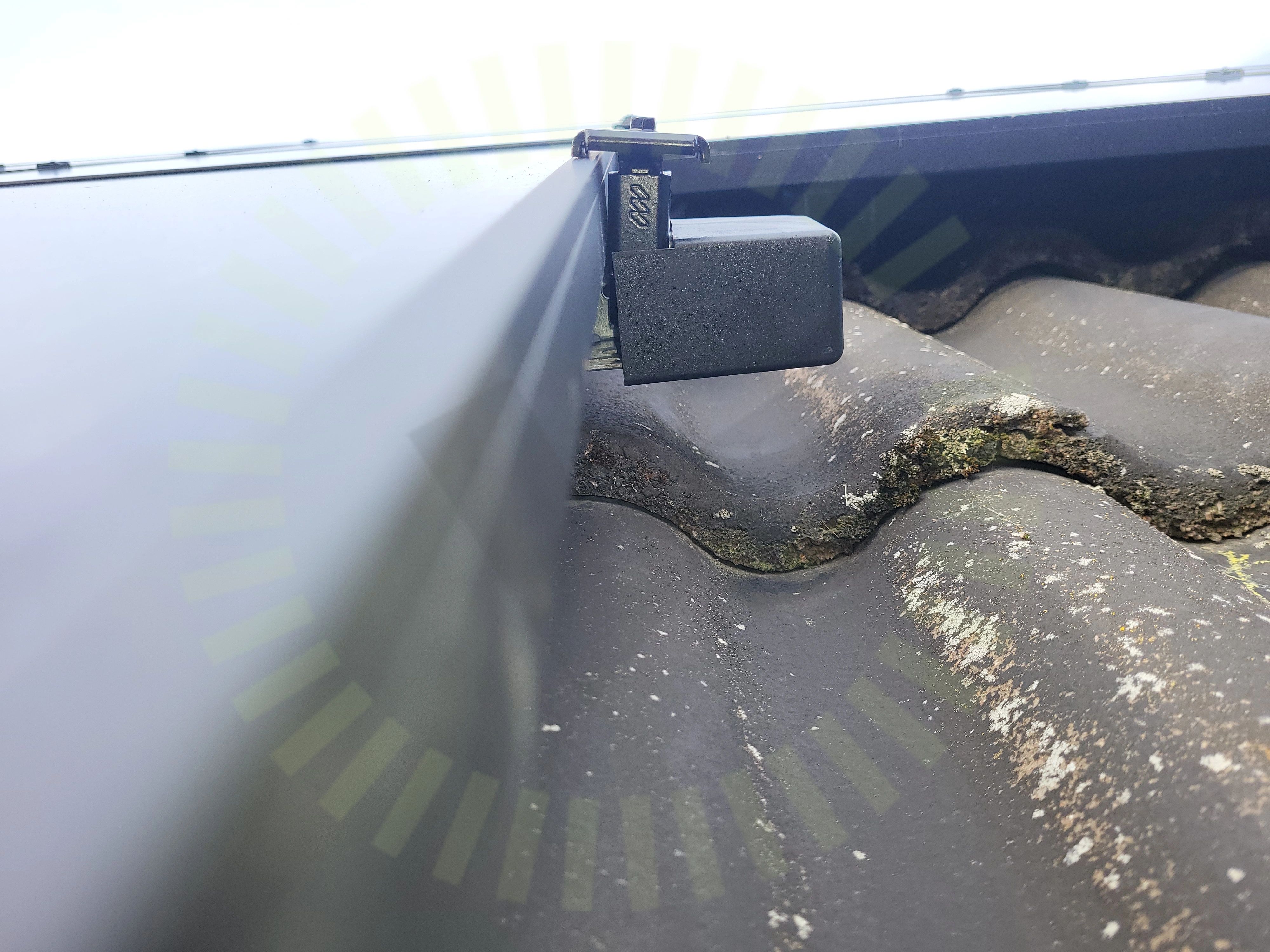

4.2 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

21/23
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Undercentral

Anmärkningar

1/8
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

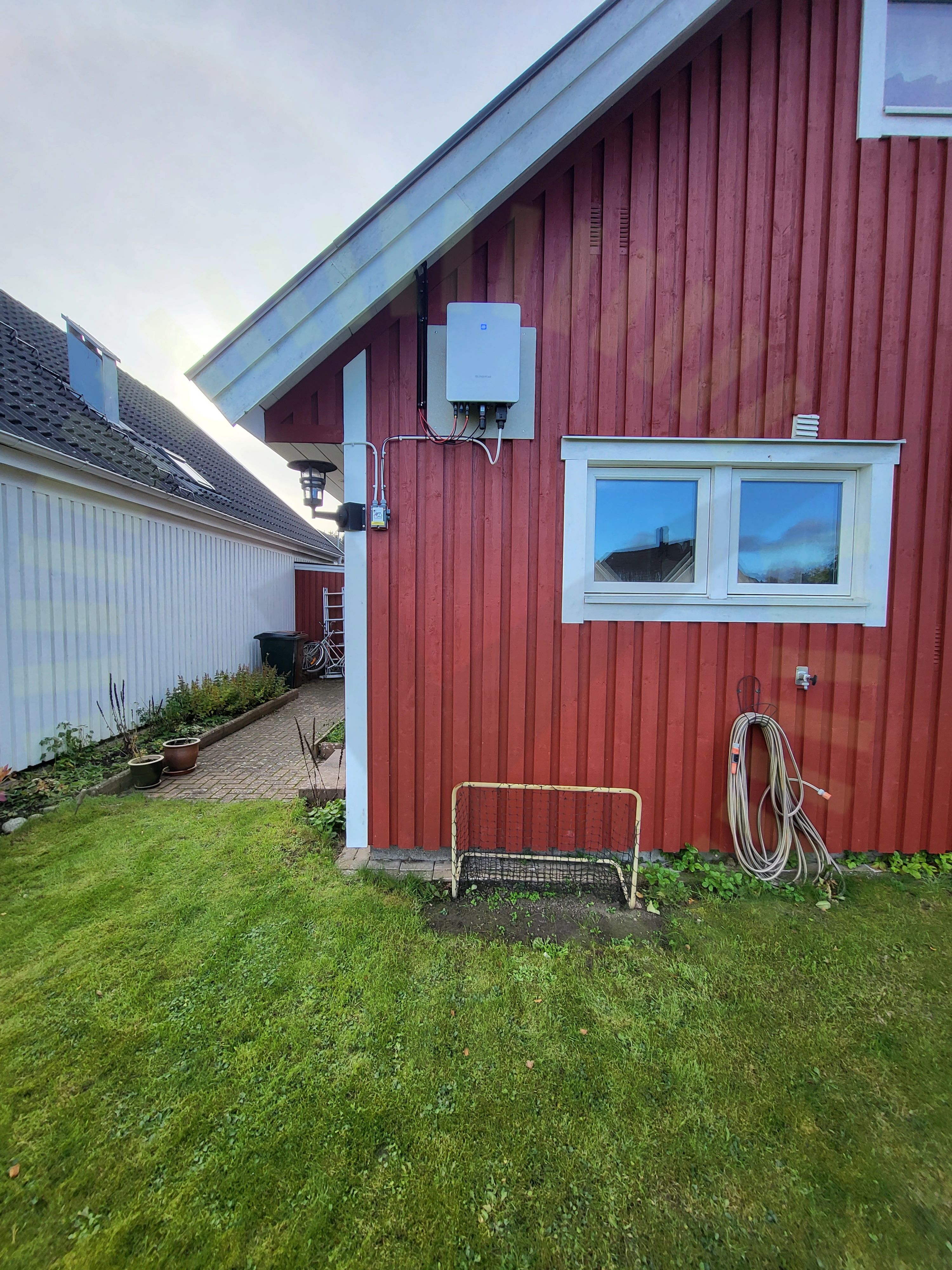

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

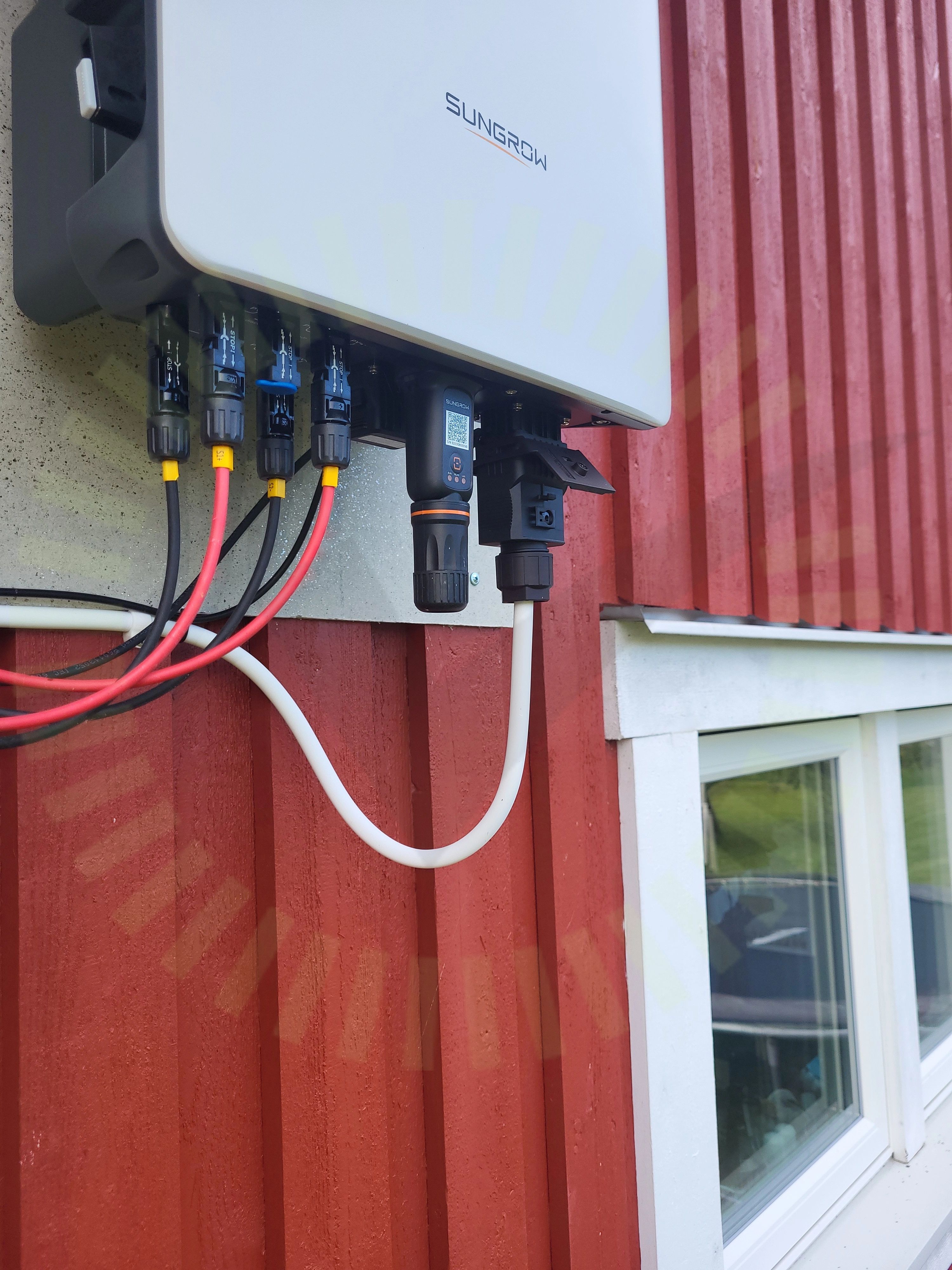

Växelriktare

Anmärkningar

4/34
AC Böjradie

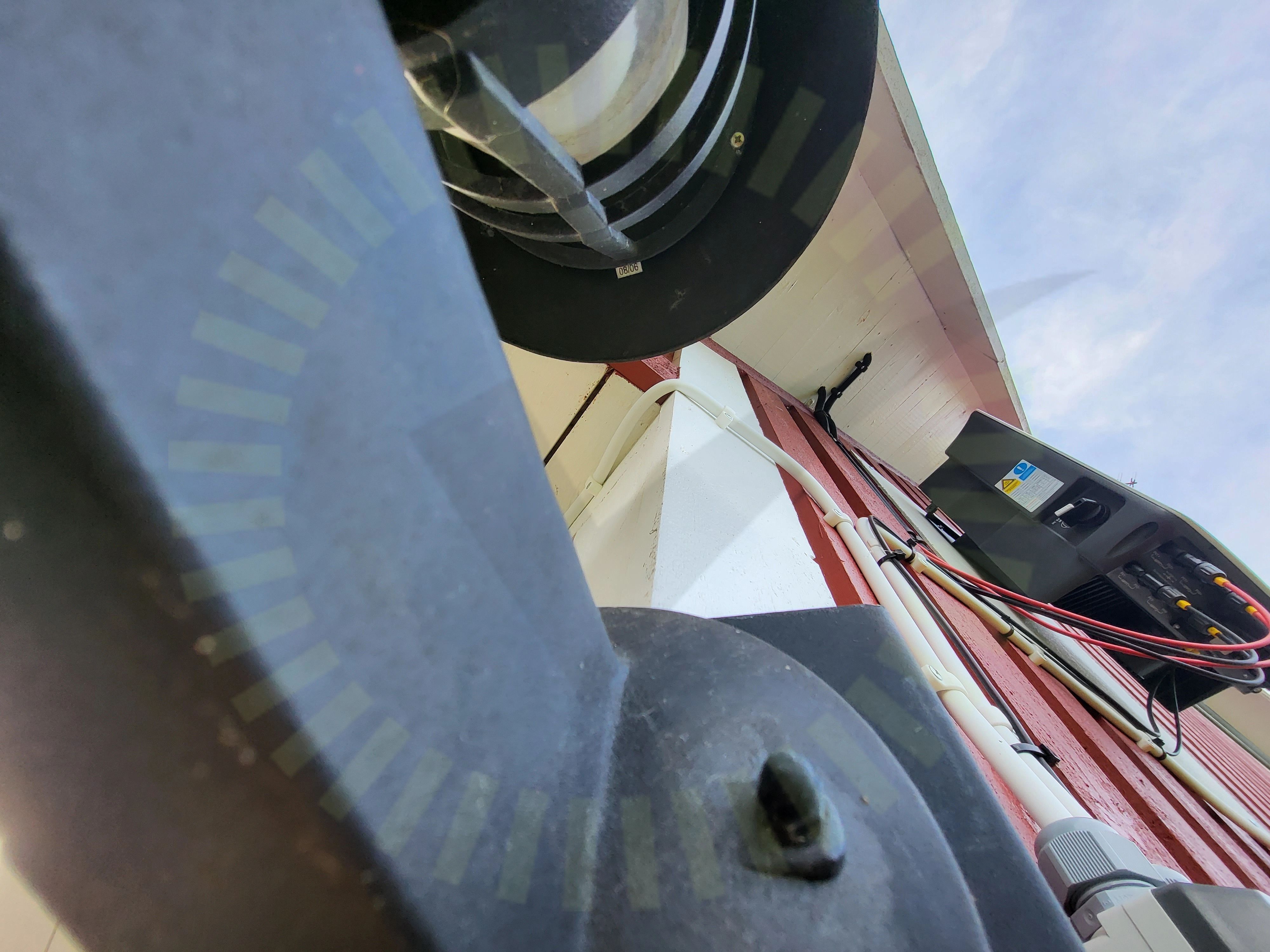

7.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)
Förskruvning

7.2 Förskruvning

Inte godkänd

Handske inte låst med skruv enligt anvisningar. Skruv saknas.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
Skarp kant

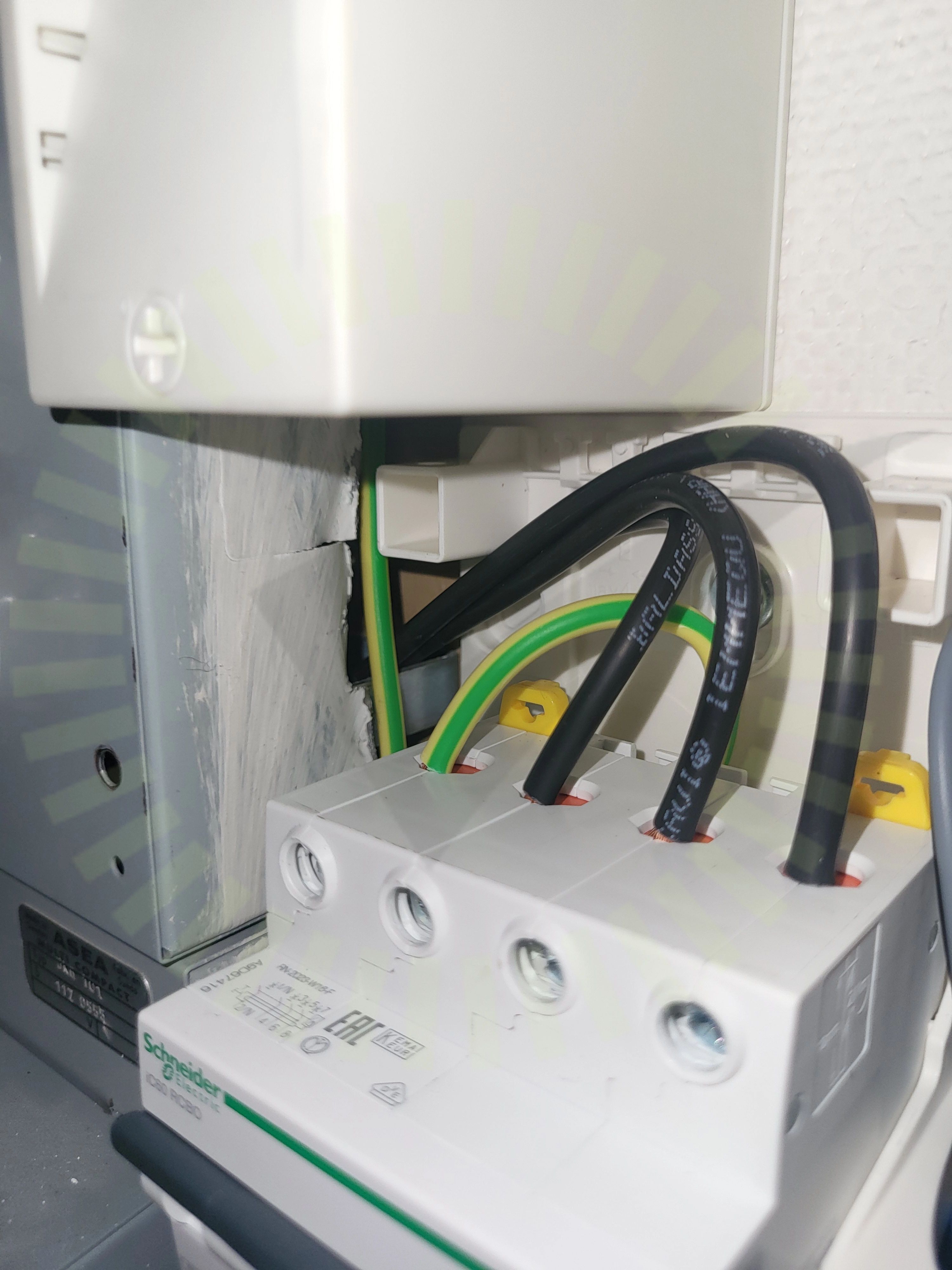

7.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Jordning av chassi

7.4 Jordning av chassi

Inte godkänd

Jordkabeln är av fel färg, Jordledaren ska vara grön/gul.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

Godkända kontrollpunkter

30/34
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
