Besiktningsrapport
9.8
Installation genom
Skandica Solar
Datum
7 oktober 2024
Ort
Hönö, Västra Götalands län
Avstånd närliggande objekt
Anslutning av ledare
Panelkablagets böjradie
Kopplingsdosa
95% godkända
5% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SAJ: R5 (3-12K)-T2-15
Tillbehör
Undercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
23/23
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14

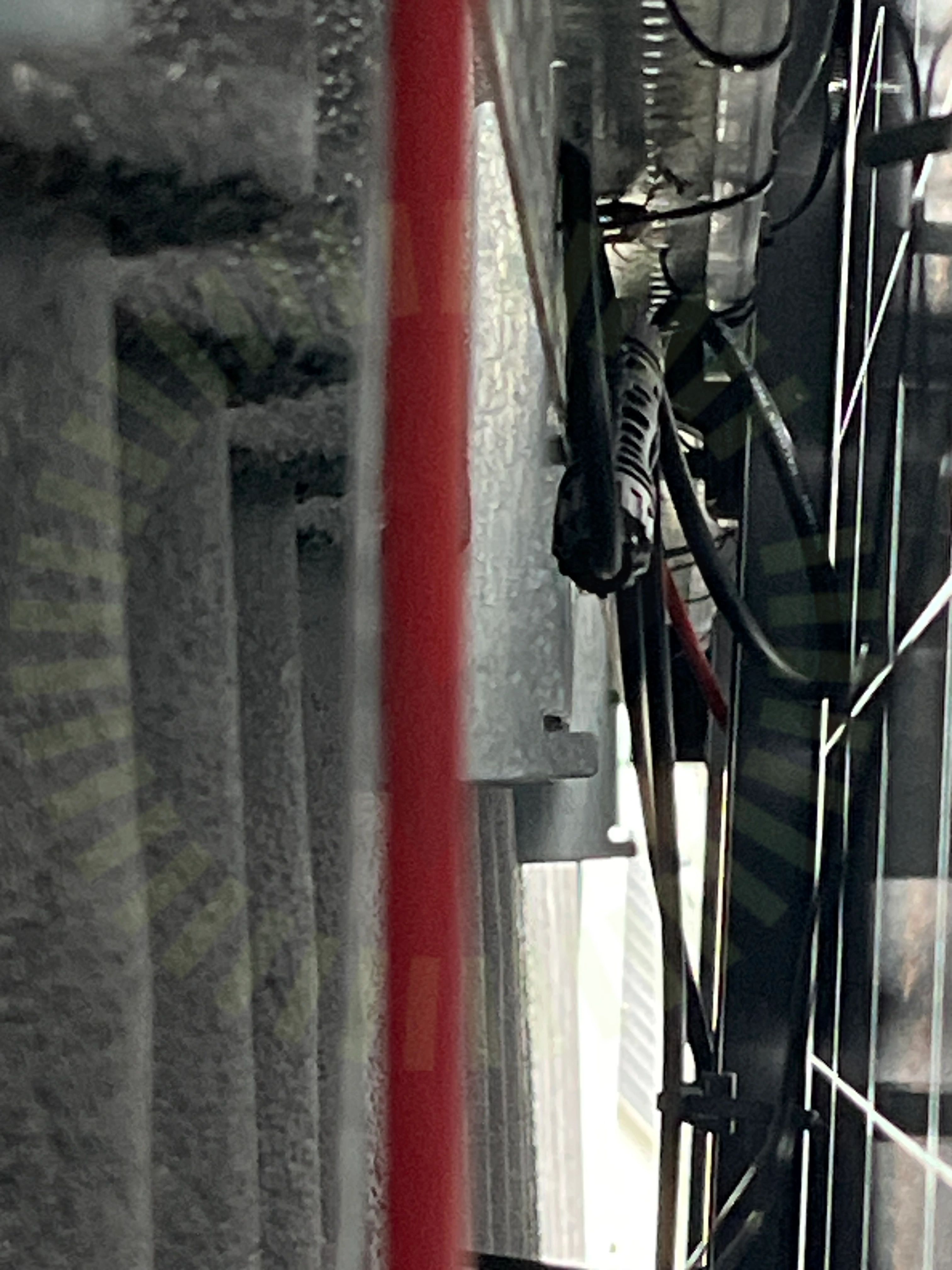

3.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie vid kontakten.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 28
Godkända kontrollpunkter
12/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Infästning
IP-Klassning
Kabelinföringar
PEN-ledare
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/36

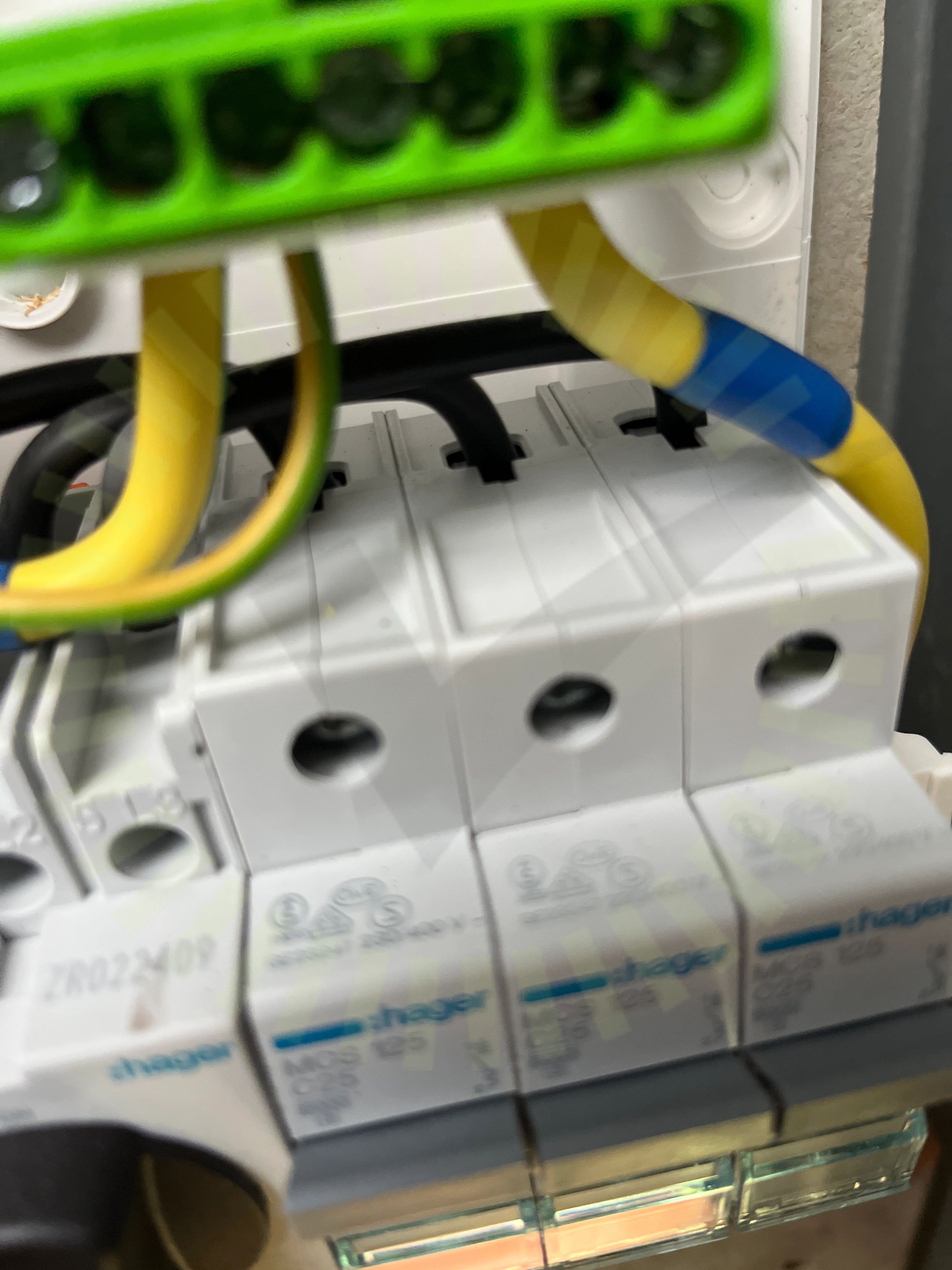

6.1 Anslutning av ledare
Inte godkänd
Isoleringen är klämd i plinten, gäller flera ställen.
SS 436 40 00 (134.1.4)
6.2 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är placerad för nära taket.
SAJ: R5-3-20K-T2 R5-3-12K-T2-15 User manual V2, Sida 23

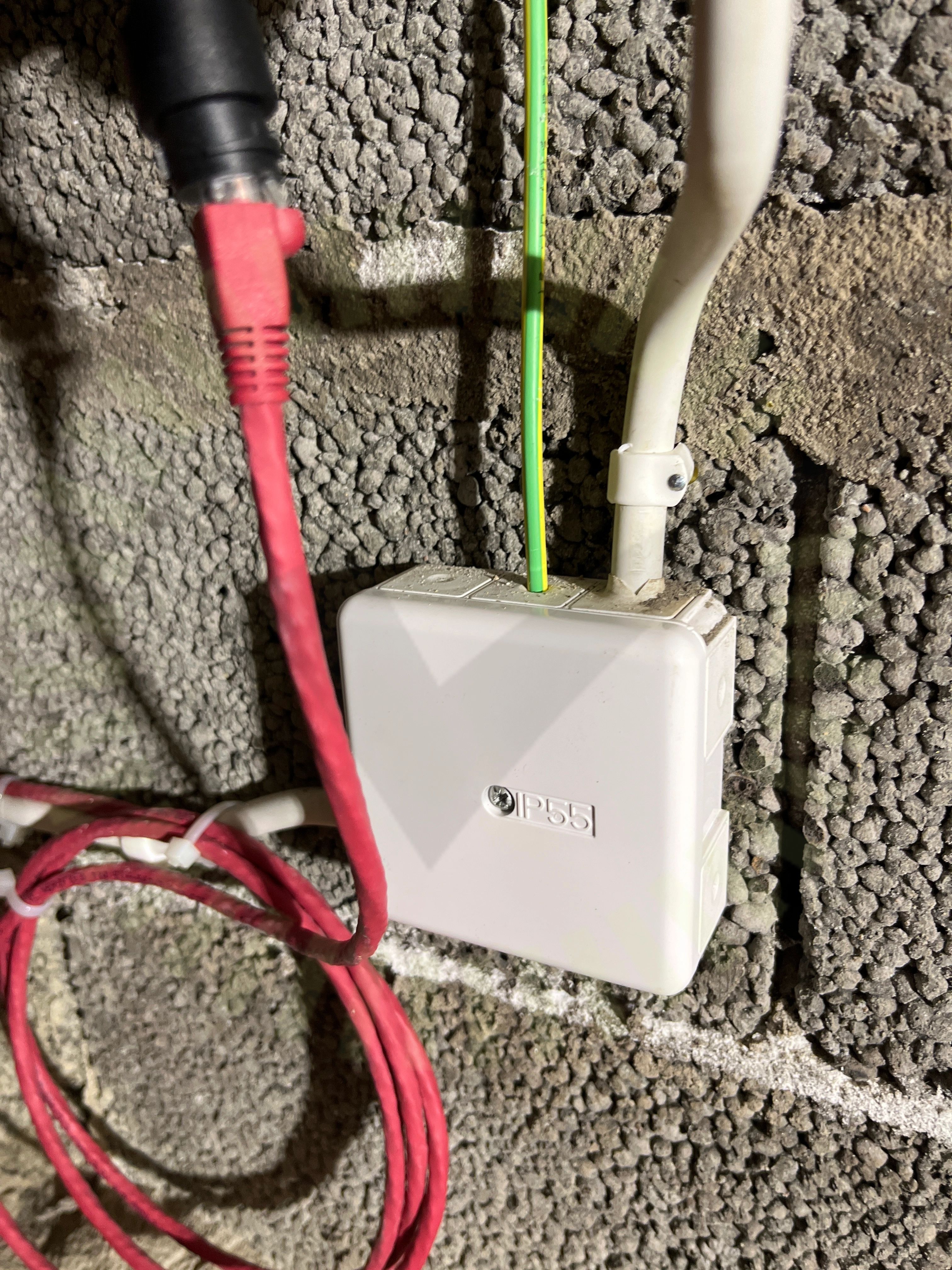

6.3 Kopplingsdosa
Inte godkänd
Jordkabeln är inte dragavlastad, går att dra in och ut.
Godkända kontrollpunkter
31/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av växelriktare
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
2/36
DC Max Spänning
DC Min Spänning
