Besiktningsrapport

7.9

Installation av
Cell Solar Nordic
Datum
16 maj 2024
Ort
Handen, Stockholms län

Väderbeständigt material

Väderbeständigt material

Kabeluppfästning

Kabeluppfästning

Skenskarvar

Skenskarvar

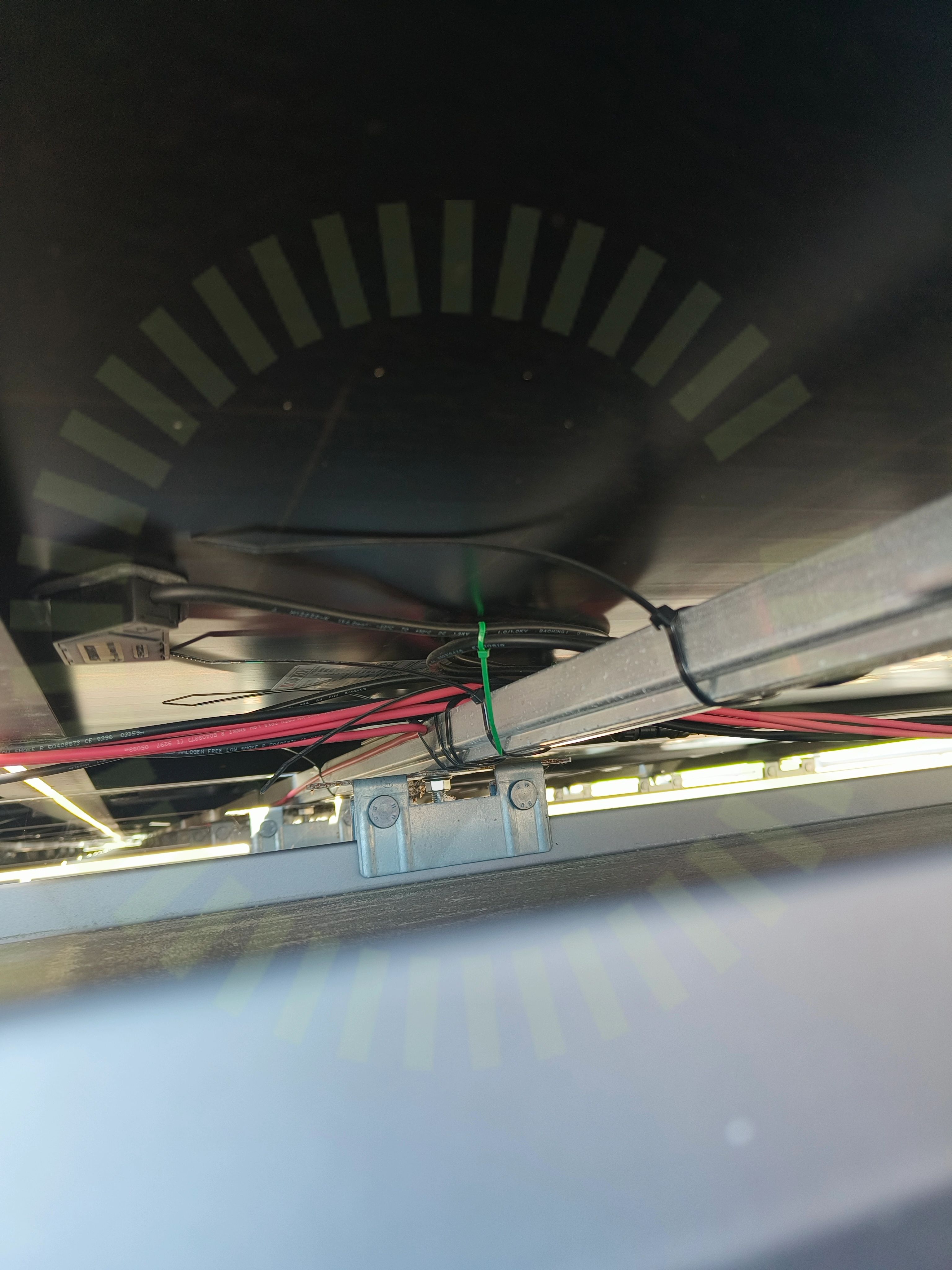

+ 10

+ 10
76% godkända
24% ej godkända

Om installationen

Paneler

SunTech: STPXXXS - 20/Wfhb

Optimerare

SolarEdge: P300-P505

Montagesystem

K2 SolidRail med okänd falsklämma

Växelriktare

SolarEdge: SE25k-27.6k

Tillbehör

Undercentral

Cell Solar Nordic

Installerad av Cell Solar Nordic som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
2/3
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter
1/3
Avtal

Tak 1, K2 SolidRail med okänd falsklämma

Anmärkningar
8/16
2.1 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier.

2.2 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.

Kabeldragning mellan takytor

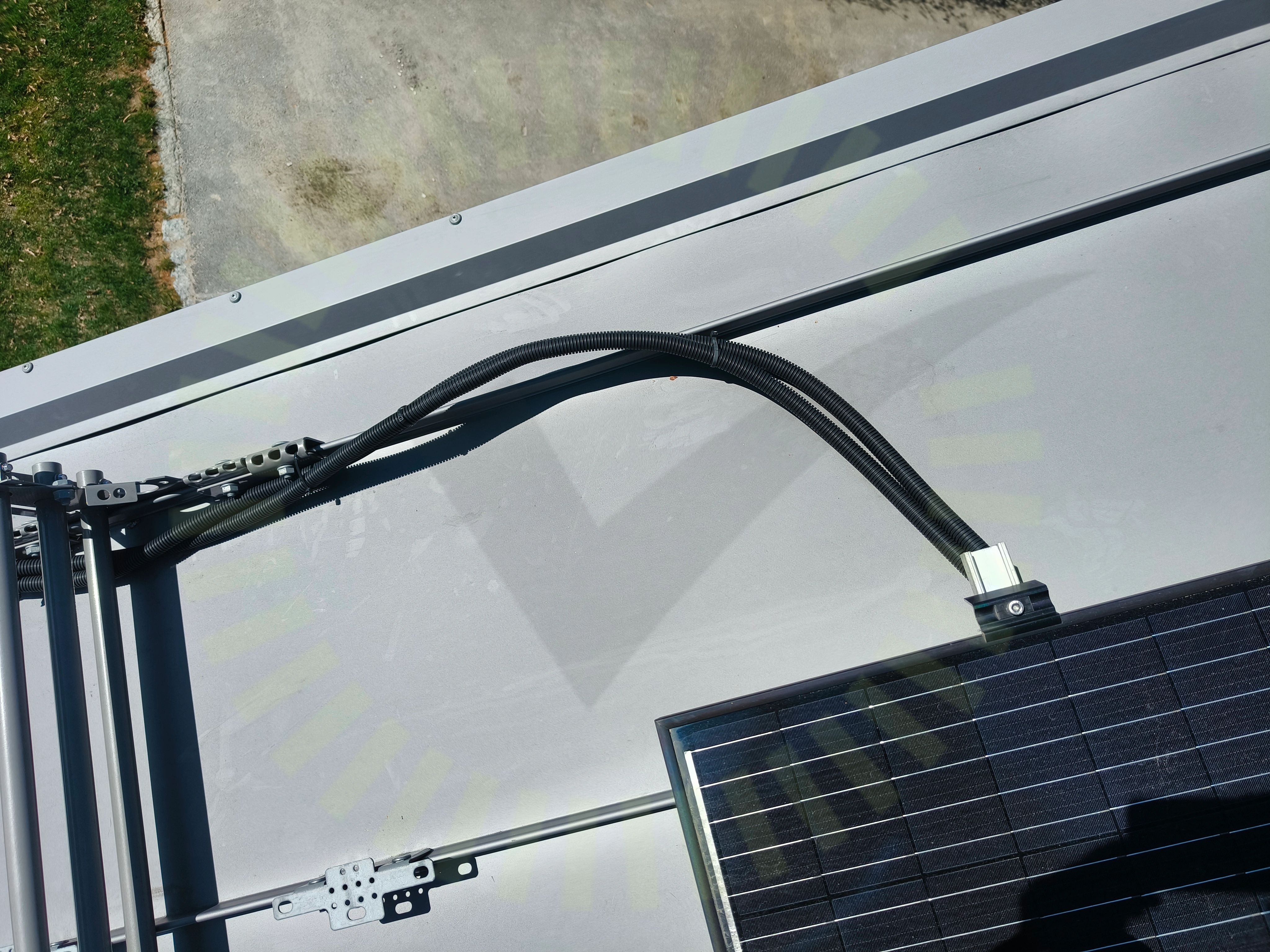

2.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Kabeluppfästning

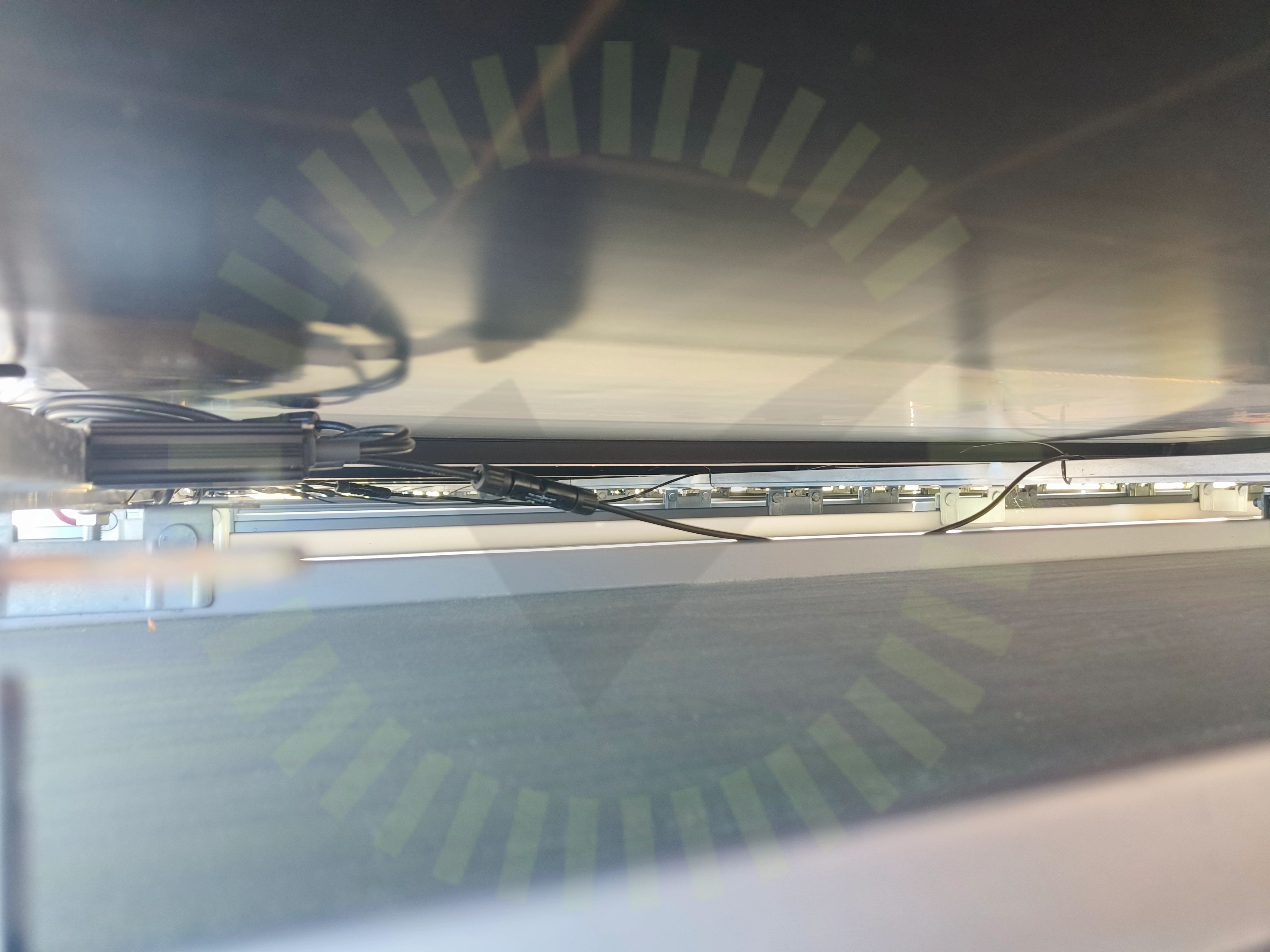

2.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket. Finns även på flertalet ställen där det hänger långa sträckor utan någon form av uppfästning.

SS 436 40 00 (712.522.101)
2.5 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.

Skenskarvar

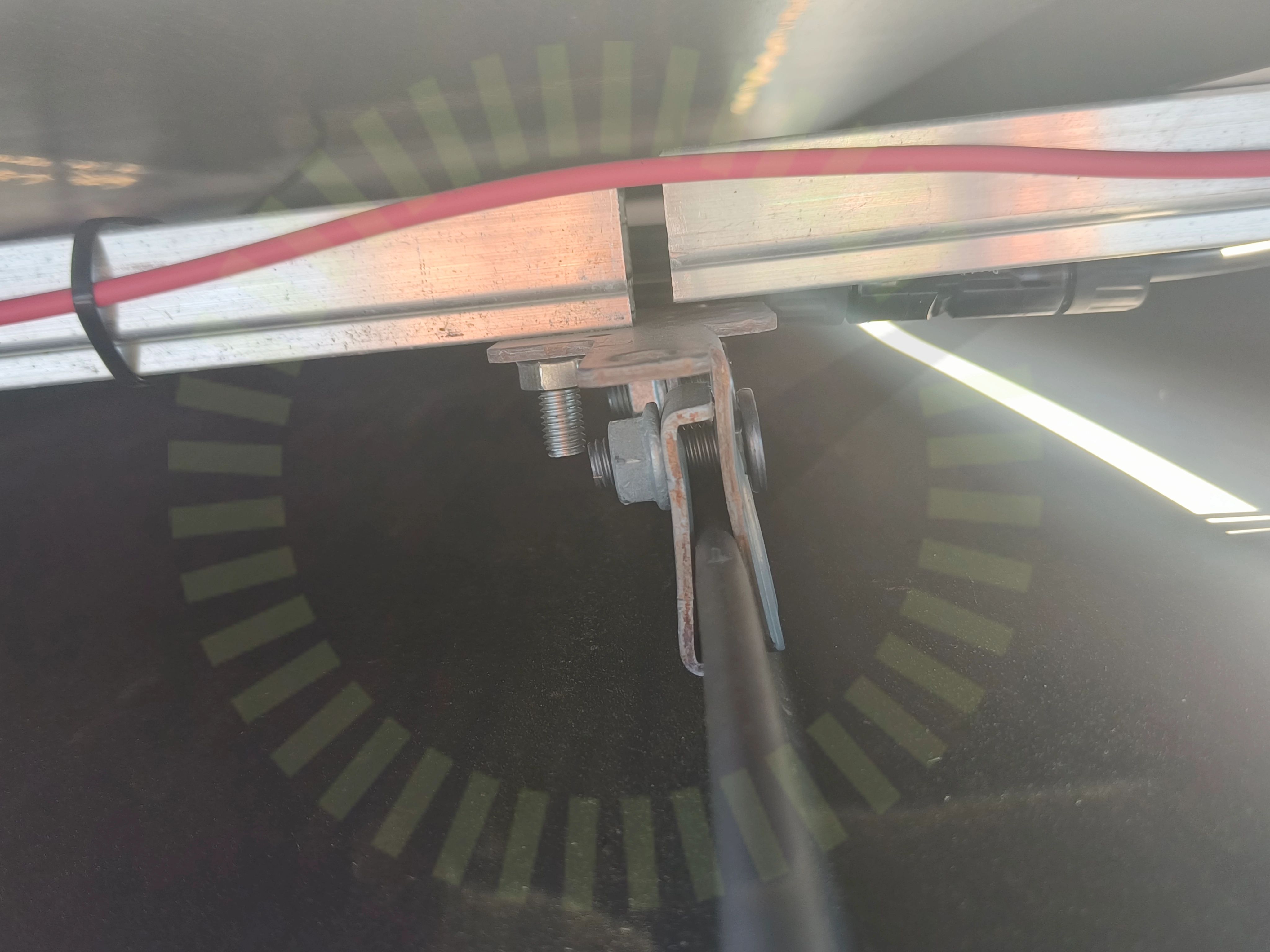

2.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skenskarv saknas.

Pantile roof hook assembly EN V14 | 0723, Sida 11
2.7 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

Väderbeständigt material
2.8 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)
Godkända kontrollpunkter
8/16
DC kabel förläggning
Föremål mellan skena och panelram
Klämmans placering i skena
Mittklämmor
Placering
Skador
Skenans utstick för klämma
Ändklämmor

Tak 1, SolarEdge: P300-P505

Anmärkningar
2/6

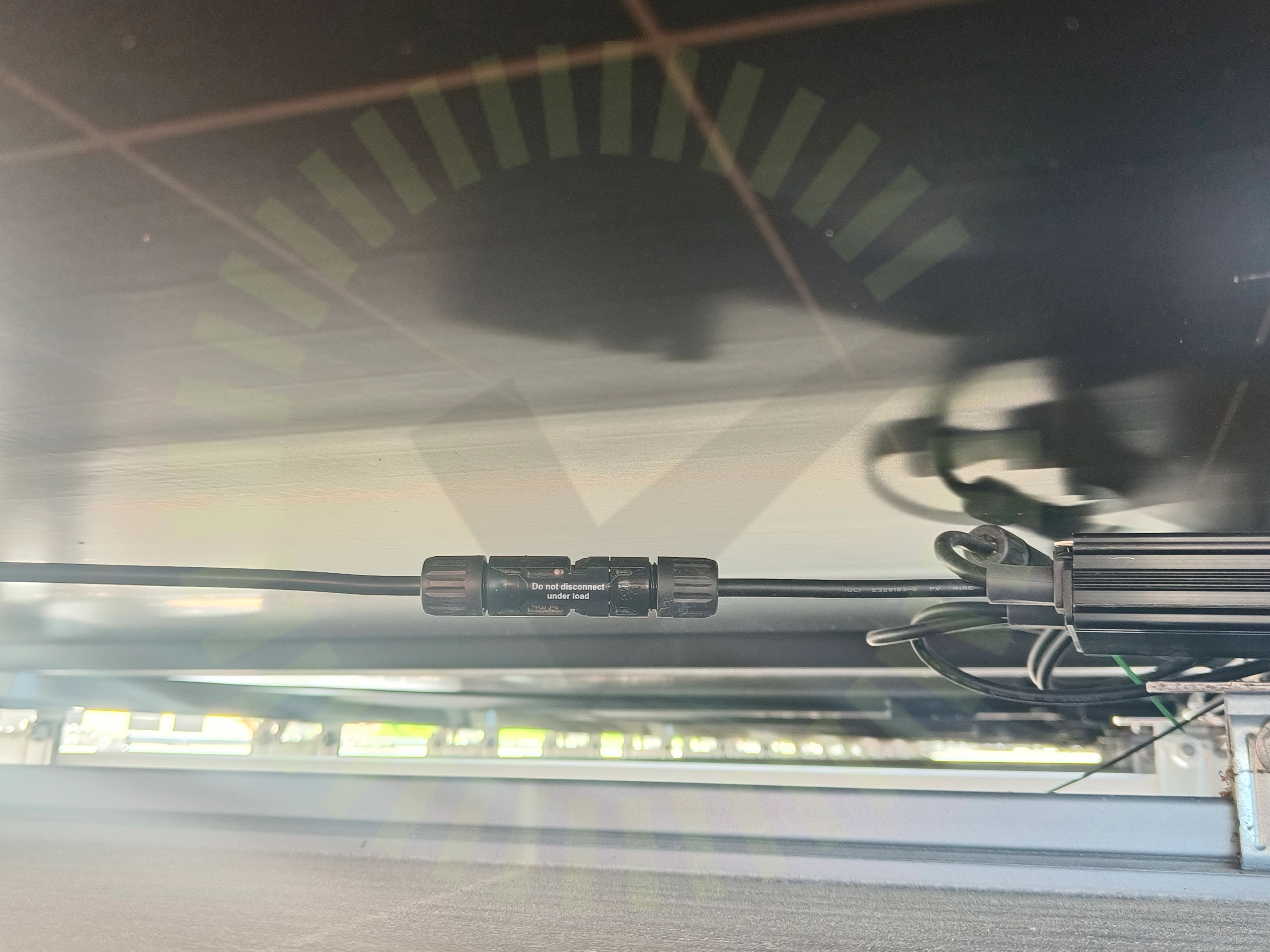

Dragavlastade
3.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

Tillverkarens anvisningar
Placering

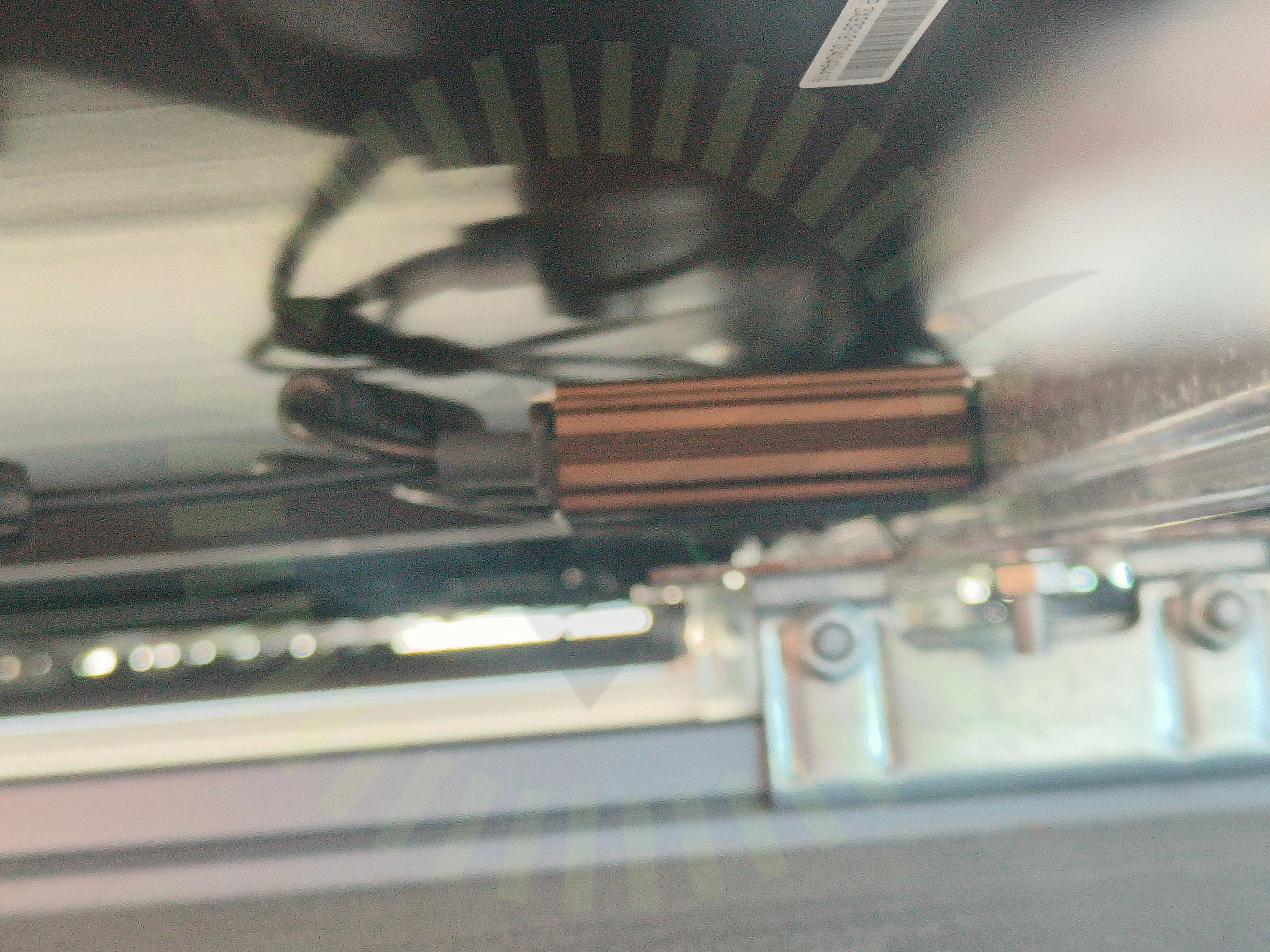

3.2 Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier. Optimerare placerade för nära skena.

Tillverkarens anvisningar
Godkända kontrollpunkter
4/6
Fastsäkring av produkt
Kompatibilitet
Kontakter
Skada

Tak 1, SunTech: STPXXXS - 20/Wfhb

Anmärkningar
3/16
Kontaktdon

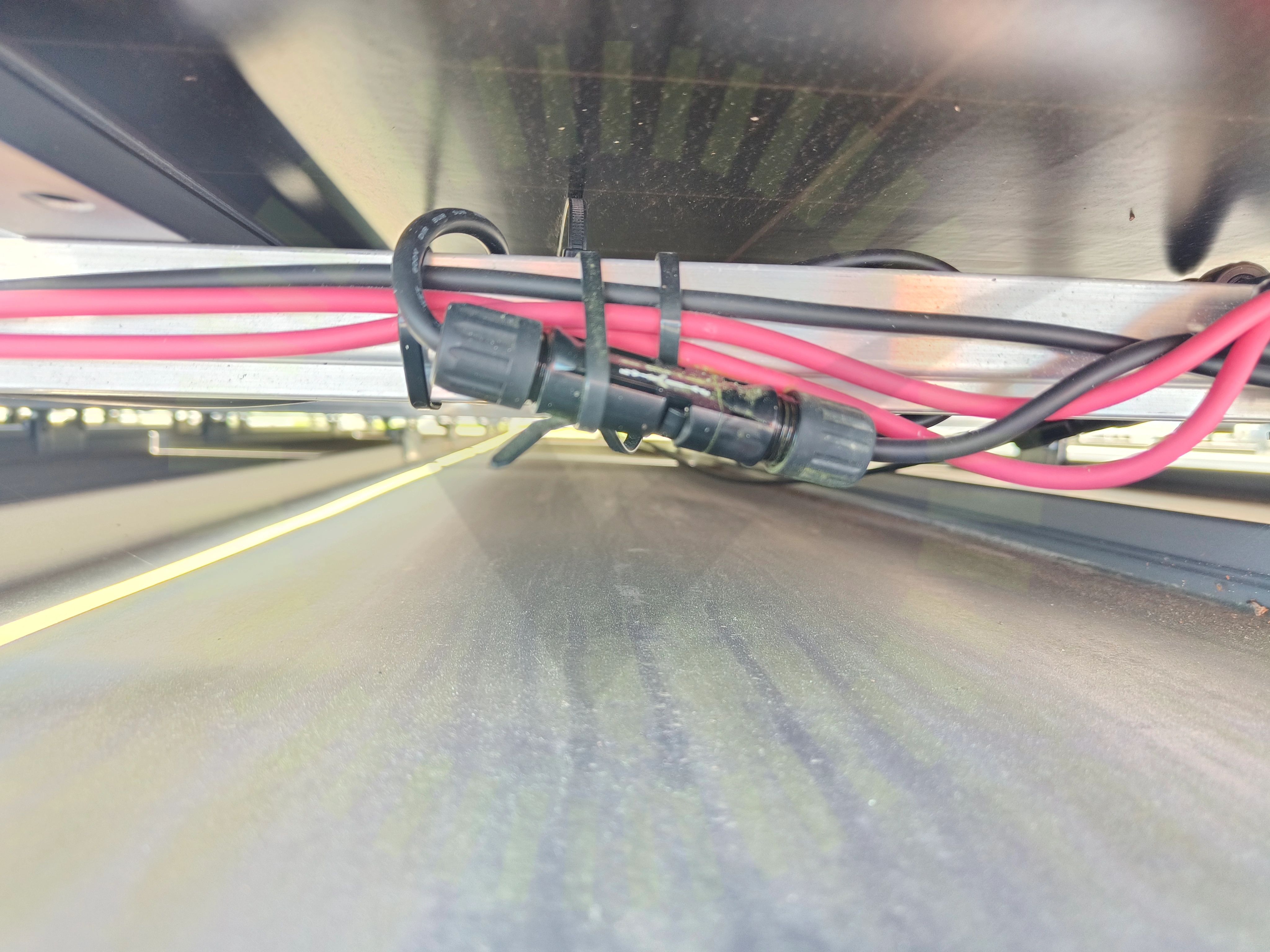

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Kopplingslåda böjradie

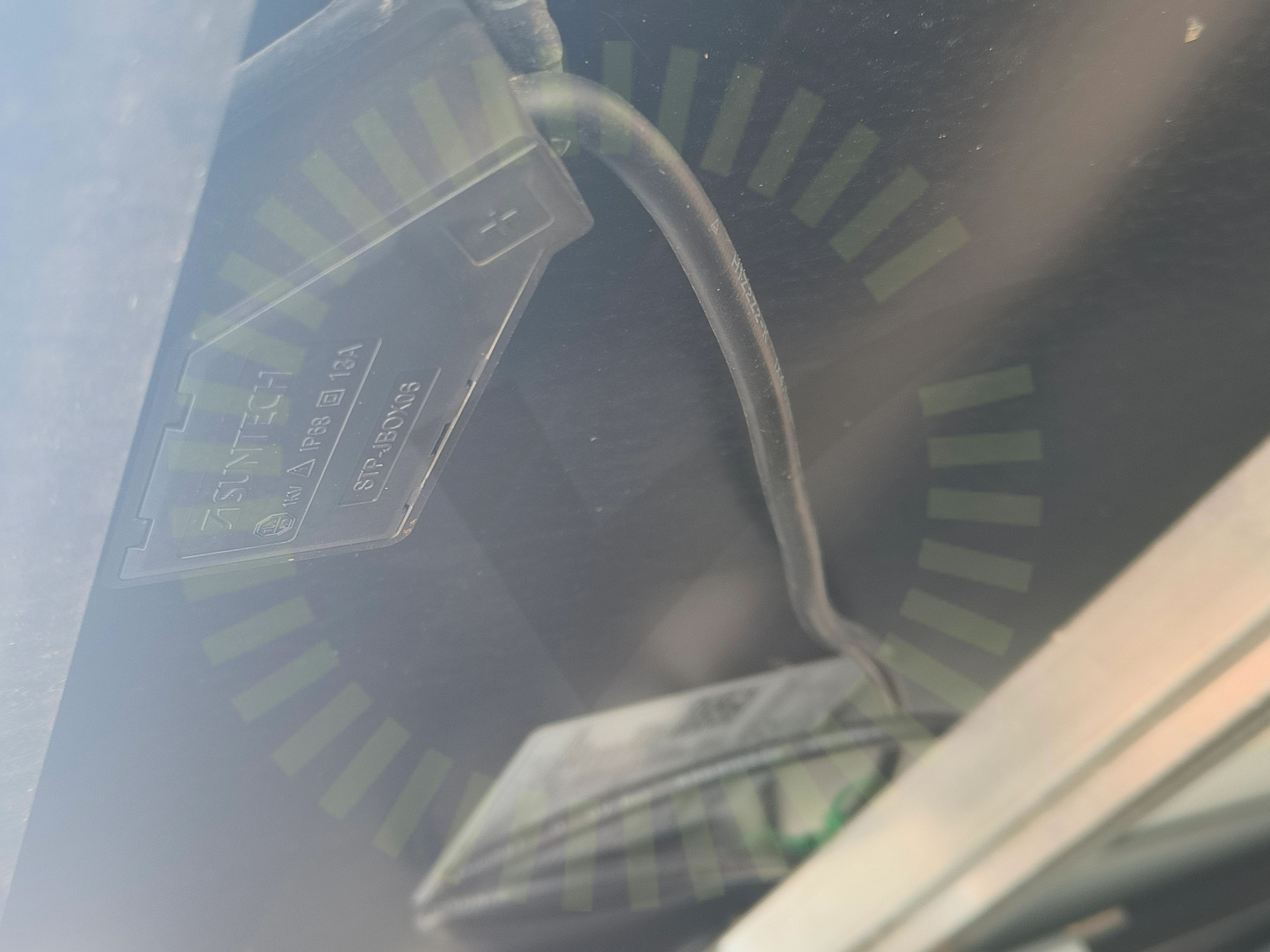

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Stress på kontakter
4.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)
Godkända kontrollpunkter
13/16
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Strängförläggning

Undercentral

Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring

Varselmärkning

Anmärkningar
1/4
Varning för likspänning

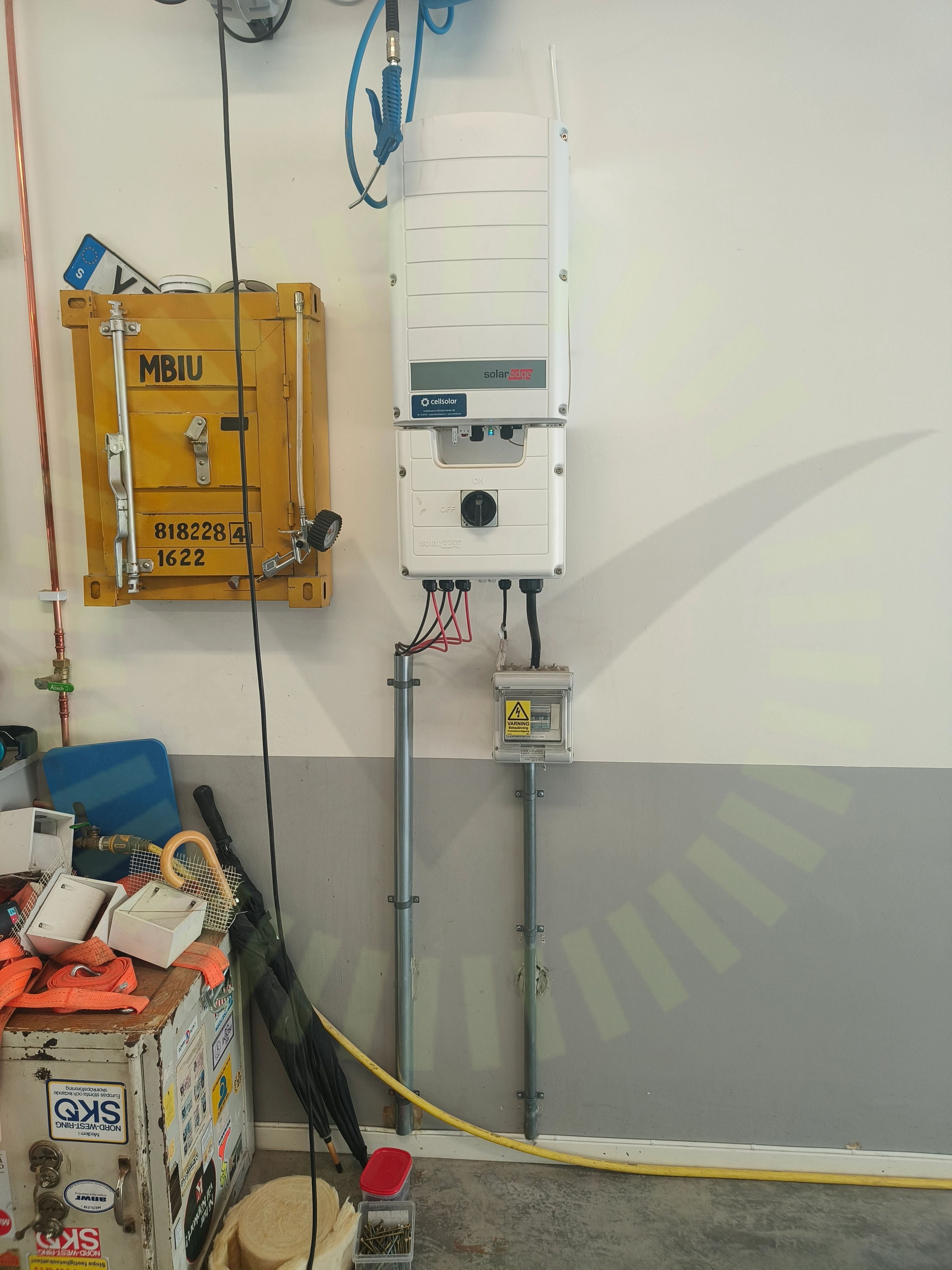

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning

Växelriktare

Anmärkningar
4/34
Dubbel matning

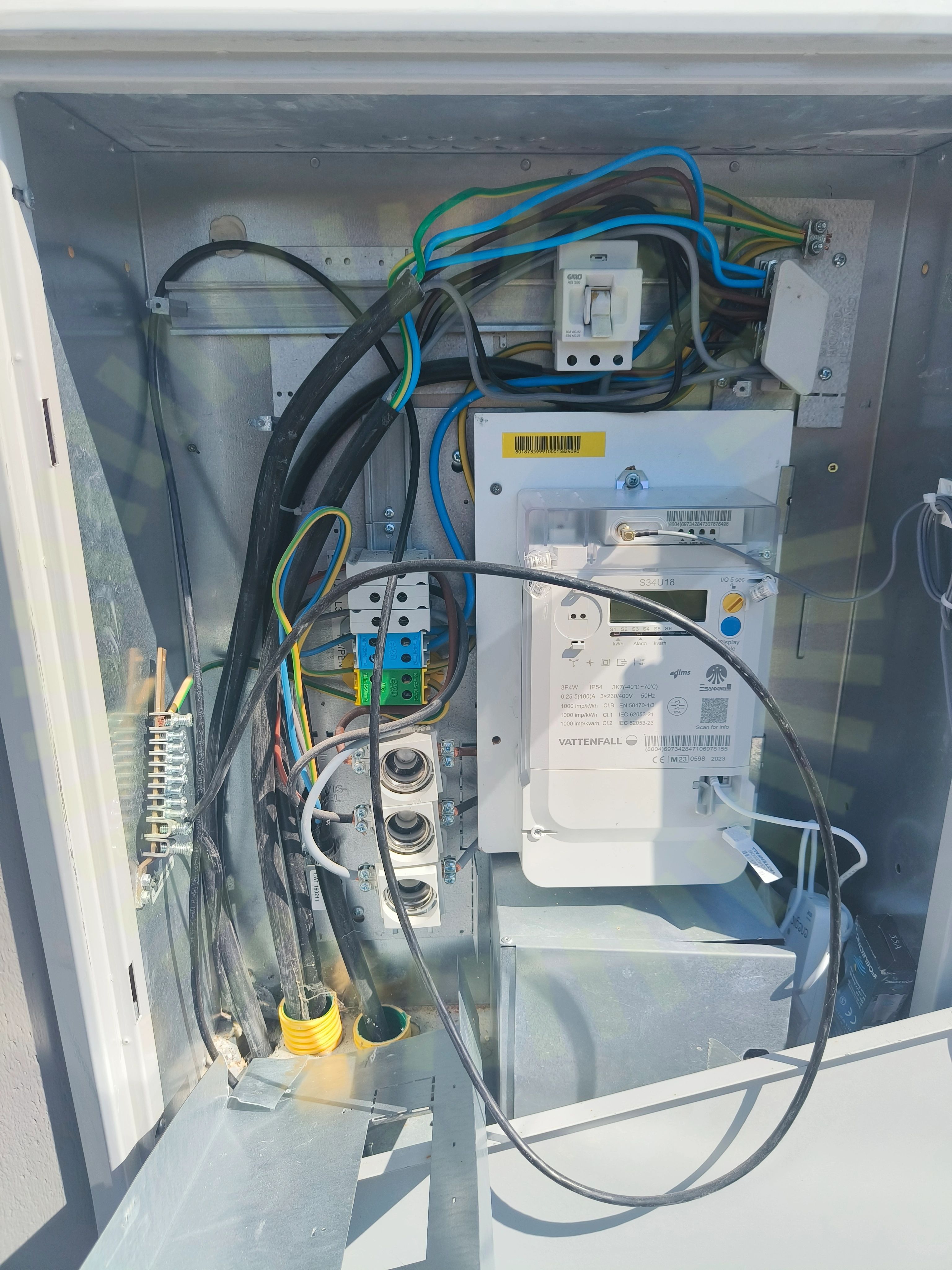

7.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Jordkabel
7.2 Jordkabel

Inte godkänd

PE kabel som ska jorda växelriktarens chassi ligger lös i fasadmätarskåp och är inte kopplad till något. Denna är även av fel färg, skyddsjord ska vara grön/gul efter hela sin längd.

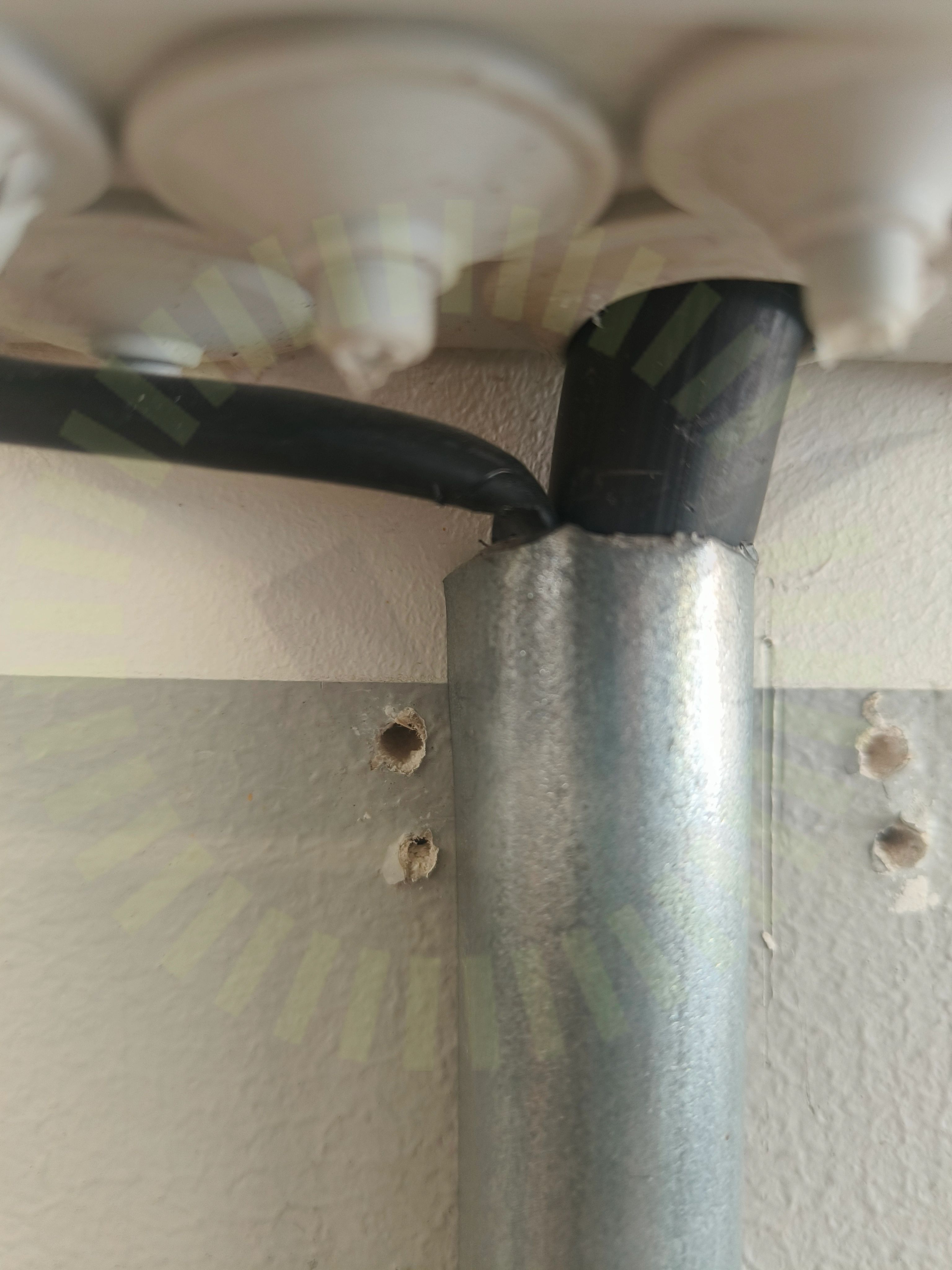

Skarp kant
7.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Växelriktarens kontakter
7.4 Växelriktarens kontakter

Inte godkänd

Förskruvning som ska hålla fast kablage är inte spänd. Kablage går att röra in och ut.

Godkända kontrollpunkter
29/34
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Stress på kontakter
Säkringsdimension
Tillgänglighet
Tätningsinsatts
Vinkel
Väderbeständigt material
Växelriktare direkt solljus
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/34
Strängdesign
