Besiktningsrapport

9.4

Installation av

SO Solkraft AB

Datum

22 september 2023

Ort

Huddinge , Stockholms län

Föremål mellan skena och panelram

Panelkablagets böjradie

Främmande material

+ 1

94% godkända

6% ej godkända

Om installationen

Paneler

Electrolux: ES-M3057U-S(G12)

Montagesystem

Weland Stål: Papptak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Säkerhetsbrytare AC

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (8)Tak 1, Electrolux: ES-M3057U-S(G12) (15)Tak 1, Weland Stål: Papptak (29)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, Electrolux: ES-M3057U-S(G12)

Anmärkningar

1/15

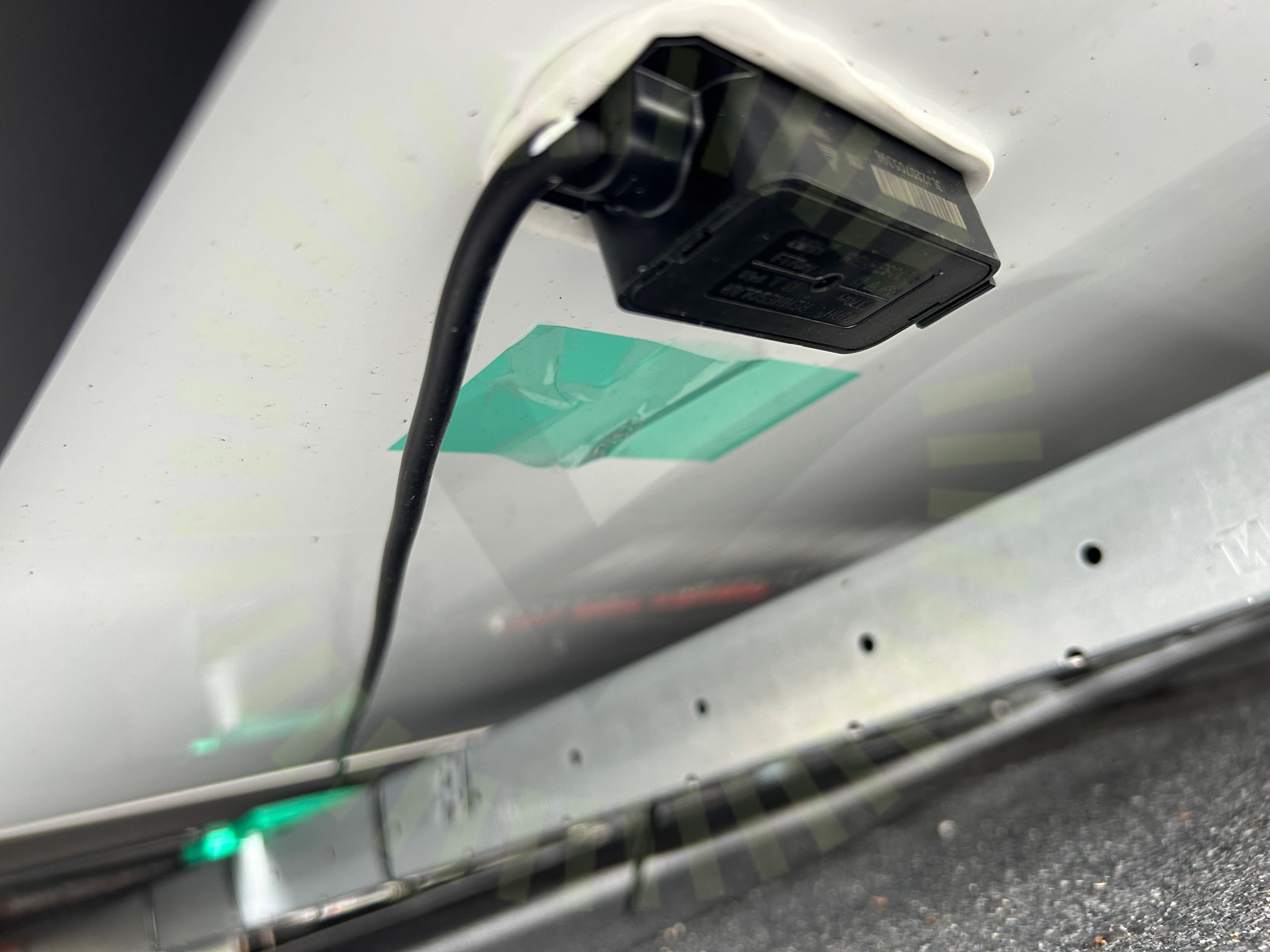

3.1 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3), Sida 248

Godkända kontrollpunkter

14/15

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

3/21

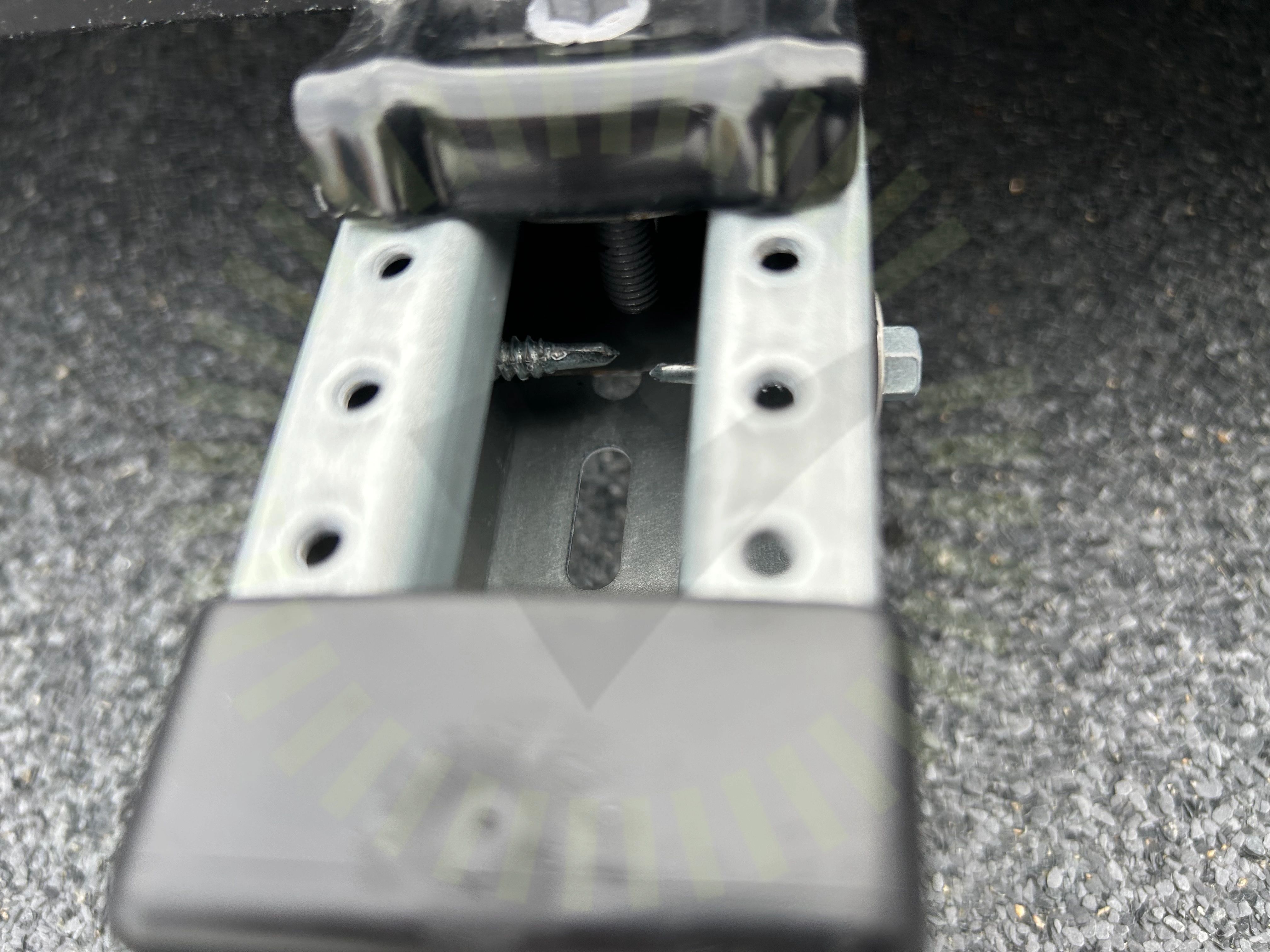

4.1 Främmande material

Inte godkänd

Använd skruv är inte från tillverkaren av montagesystemet.

Garanti standardprodukter | Version 1 - 200813

4.2 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

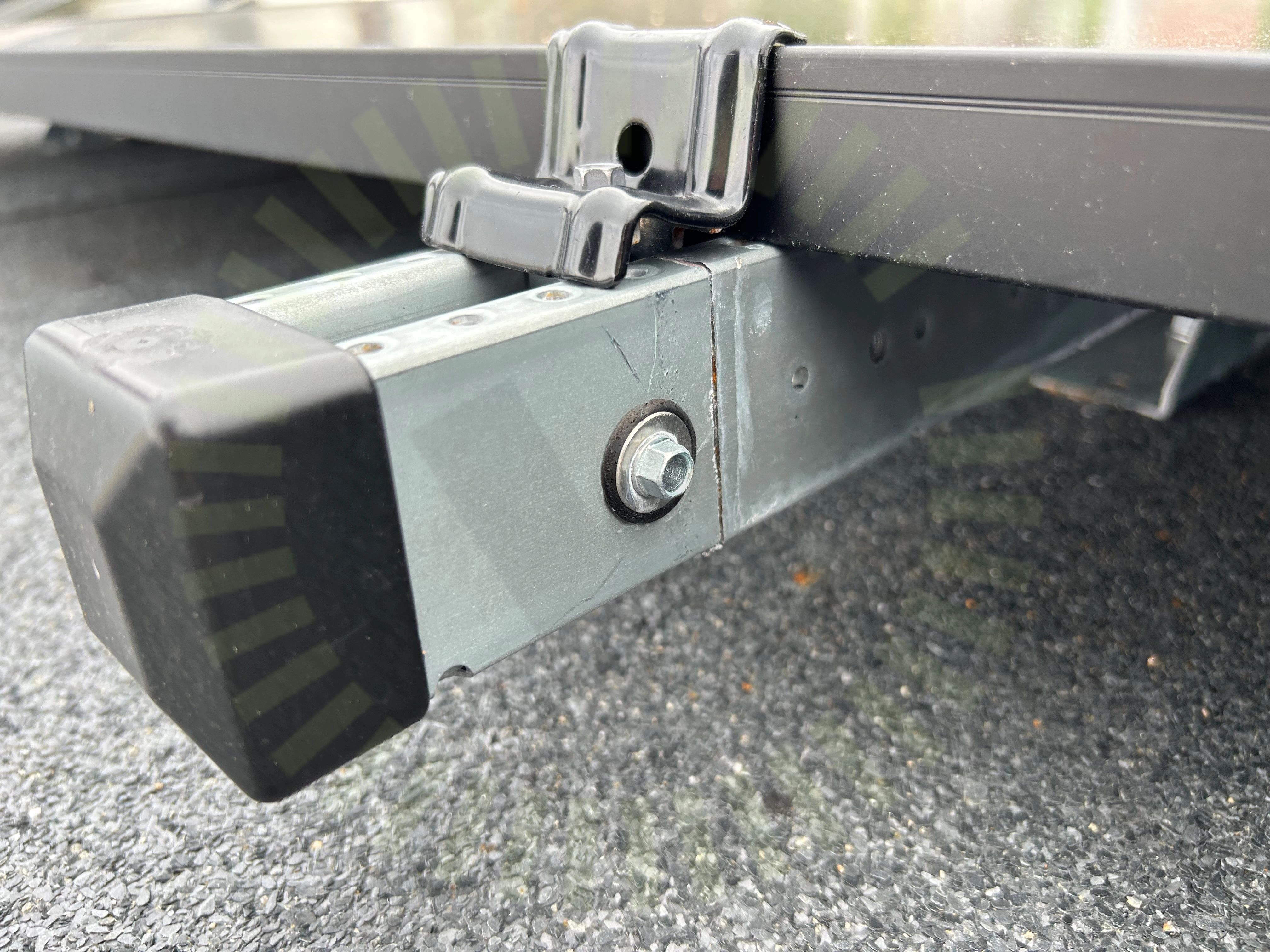

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

MA5103 Sid 1 (2) | Version 7 - 230914

Godkända kontrollpunkter

18/21

Använd tätskiktsduk

CC infästningar

DC kabel förläggning

Infästning

Infästning i råspont

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Svetsning av papp

Väderbeständigt material

Ändklämmor skena

Varselmärkning

Anmärkningar

1/5

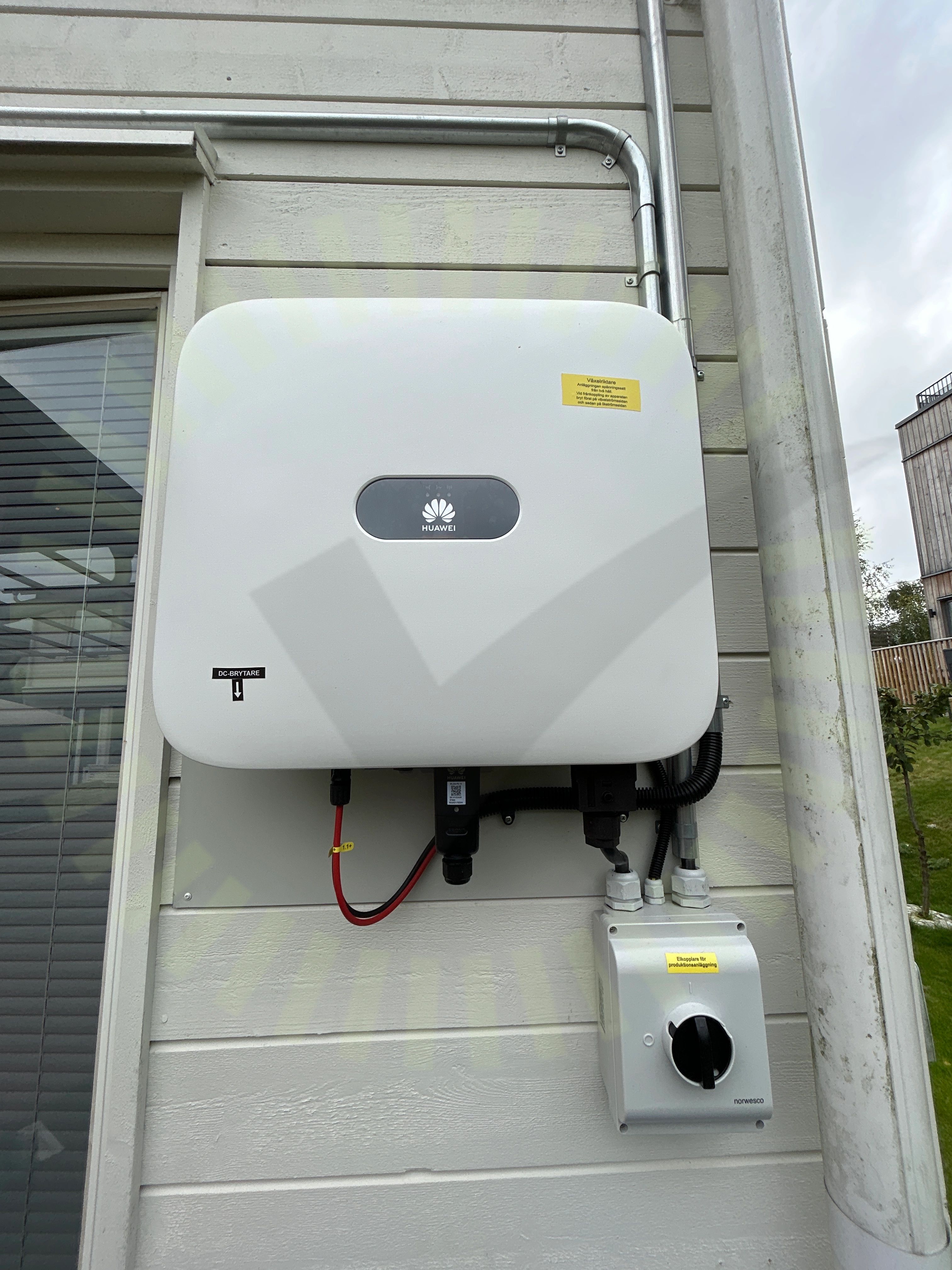

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

34/34

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
