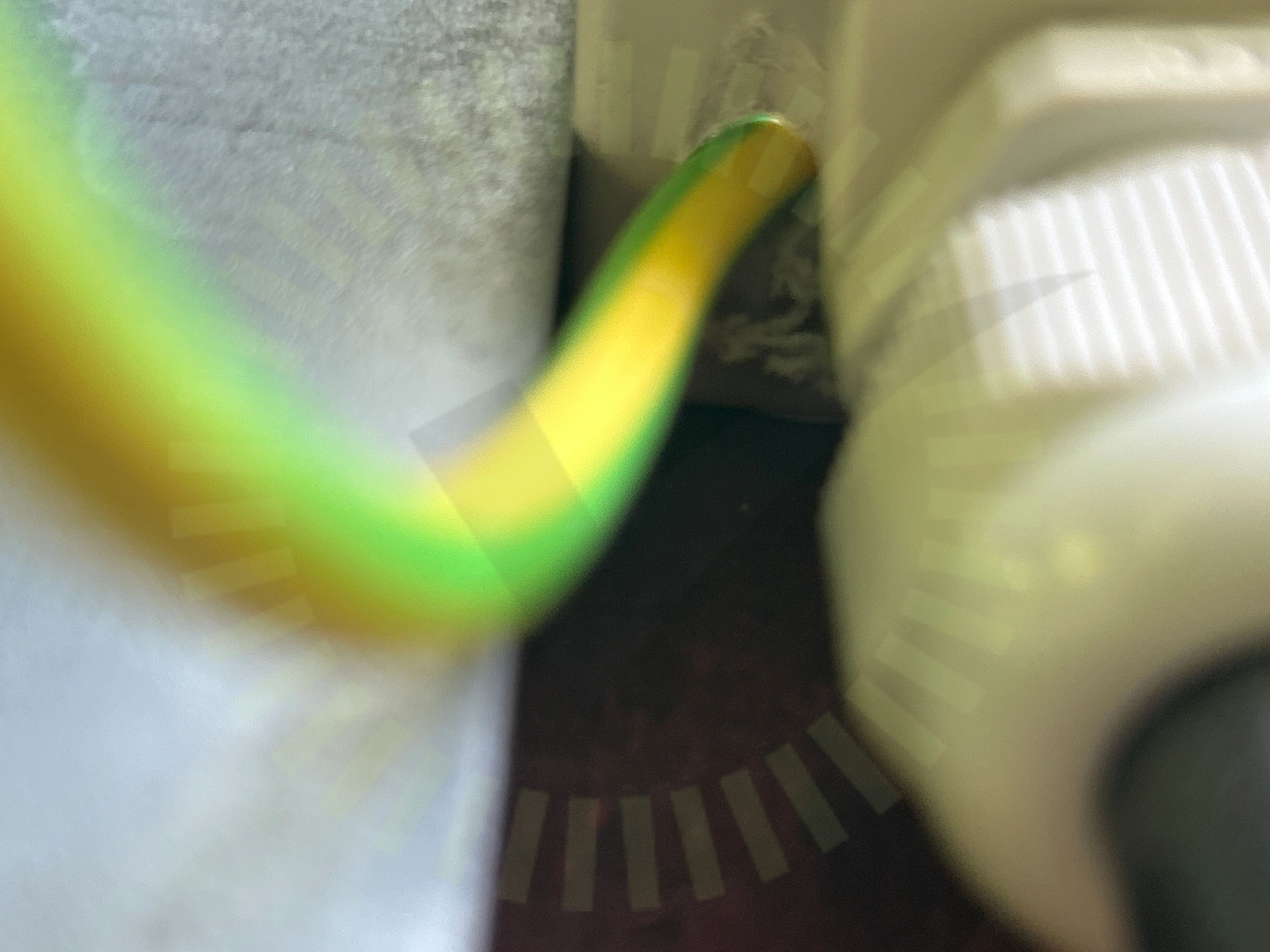

4.1 Jordkabel säkerhetsbrytare
Inte godkändJordkabel är draget genom hål taget i arbetsbrytare som inte håller tätt samt saknar dragavlastning.
Besiktningsrapport
8.7
Installation genom
SolNord AB
Datum
23 maj 2023
Ort
VÄSTERÅS, Västmanlands län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemVan der Valk: ValkPitched - Clamp
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Elmaterial: Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Huawei: SUN2000-(3-10KTL)-M1
Godkända kontrollpunkter
41/41AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material
Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
27/30Avstånd till takAvstånd till takDräneringshålDräneringshålFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas placeringKopplingslådaKopplingslådaMellanrumMellanrumPanelkablagets böjradiePanelkablagets böjradiePunktbelastningPunktbelastningSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakterSträngförläggningÖverlappningÖverlappning
Ej tillgängligt vid besiktning
3/30Förbindelse av kontakterFörbindelse av kontakterSträngförläggning
Säkerhetsbrytare AC
Anmärkningar
1/6Godkända kontrollpunkter
5/6BöjradieEgenskaperInfästningPlaceringRakt monterad
Van der Valk: ValkPitched - Clamp
Anmärkningar
6/19
5.1 Infästning Råspont
Inte godkändTillverkaren har specifika krav som ska uppfyllas vid installation i råspont. Infästning i råspont har inte utförts med rätt antal skruv enligt tillverkarens anvisningar.
Tillverkarens anvisningar

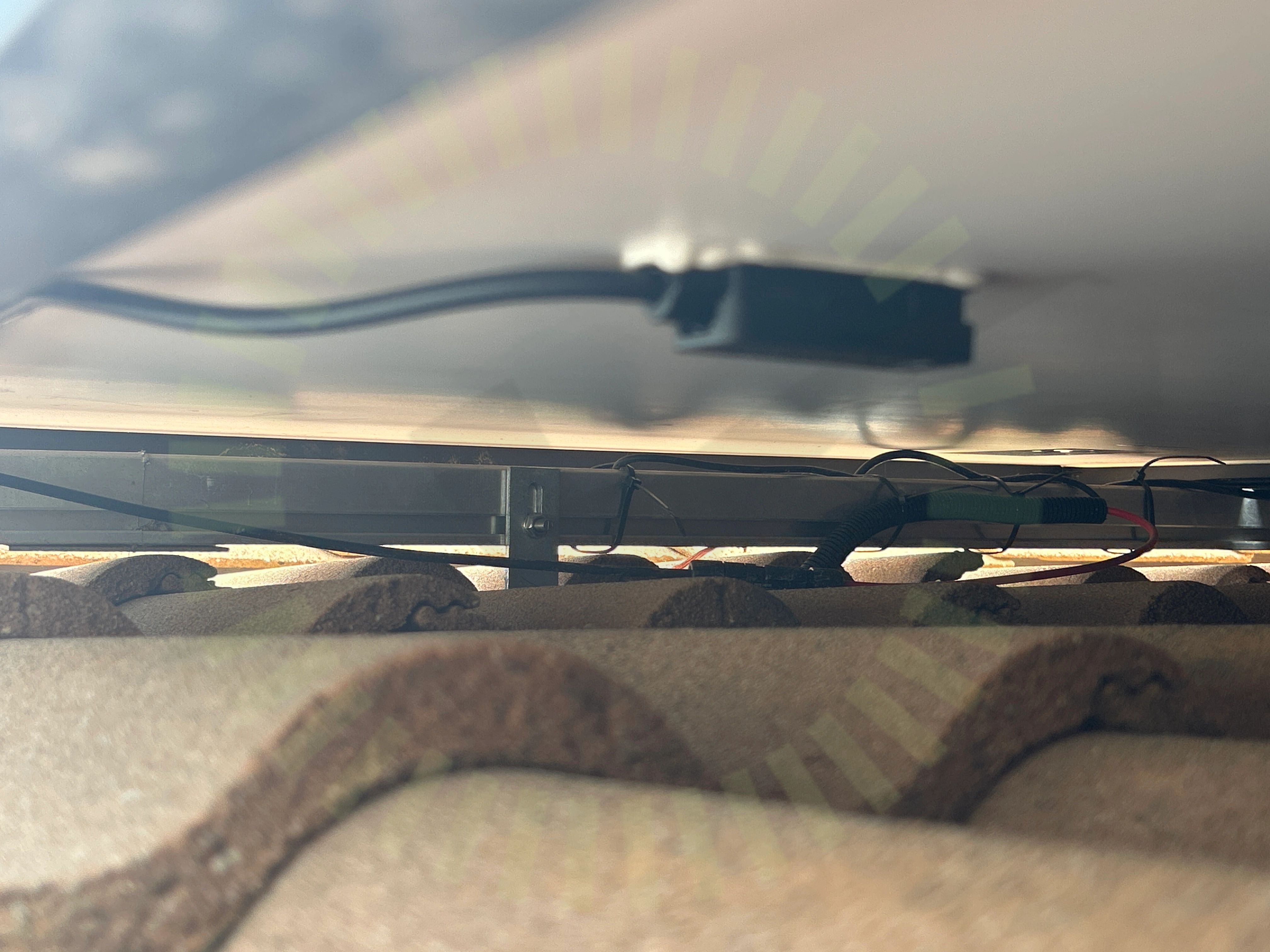

5.2 Kabeluppfästning
Inte godkändKablage och kontaktdon ligger på yttertaket.
SS 436 40 00 (712.521.101 och 522.8.4)

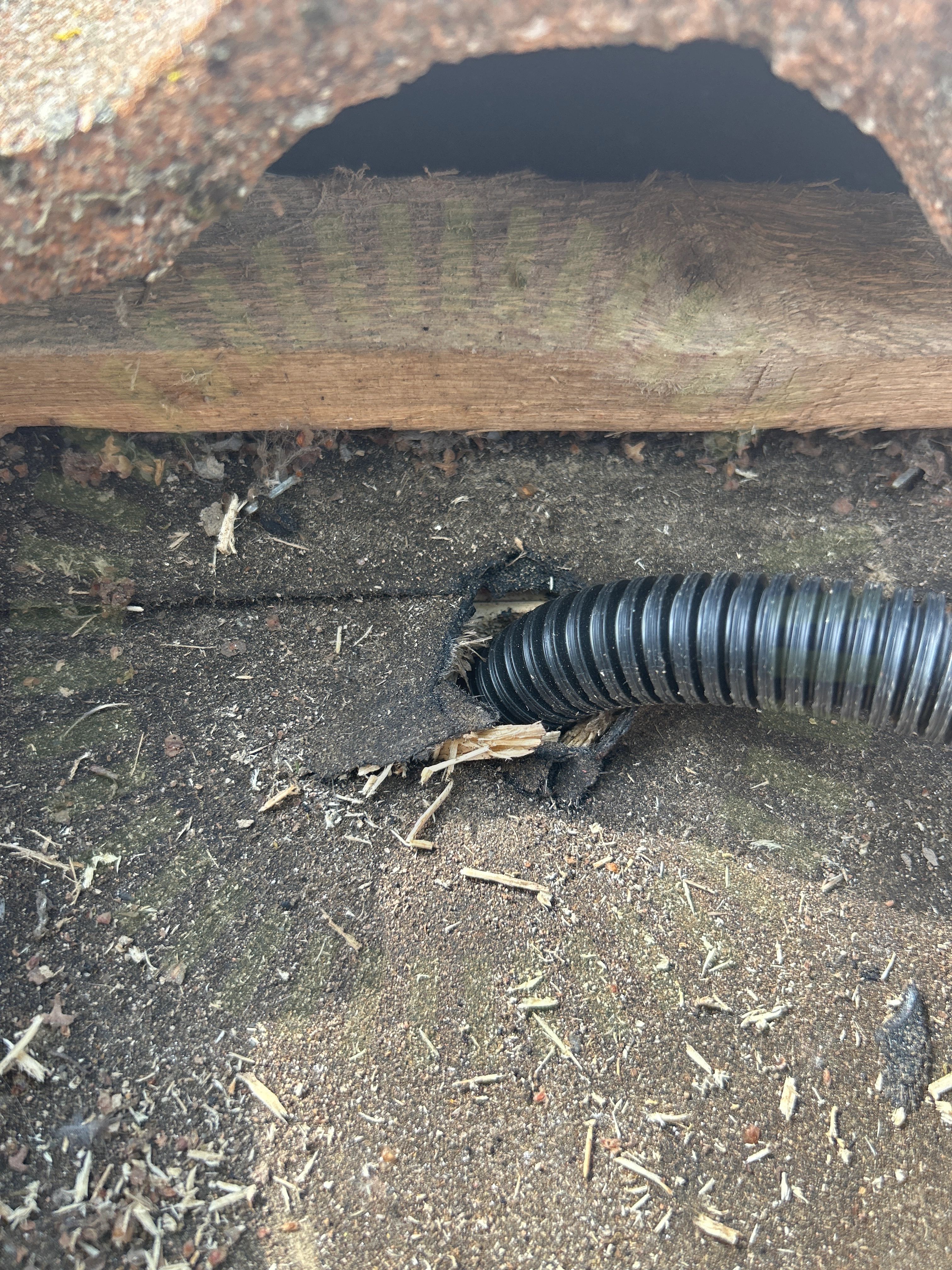

5.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
5.4 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet som beskrivet i manual.
Tillverkarens anvisningar

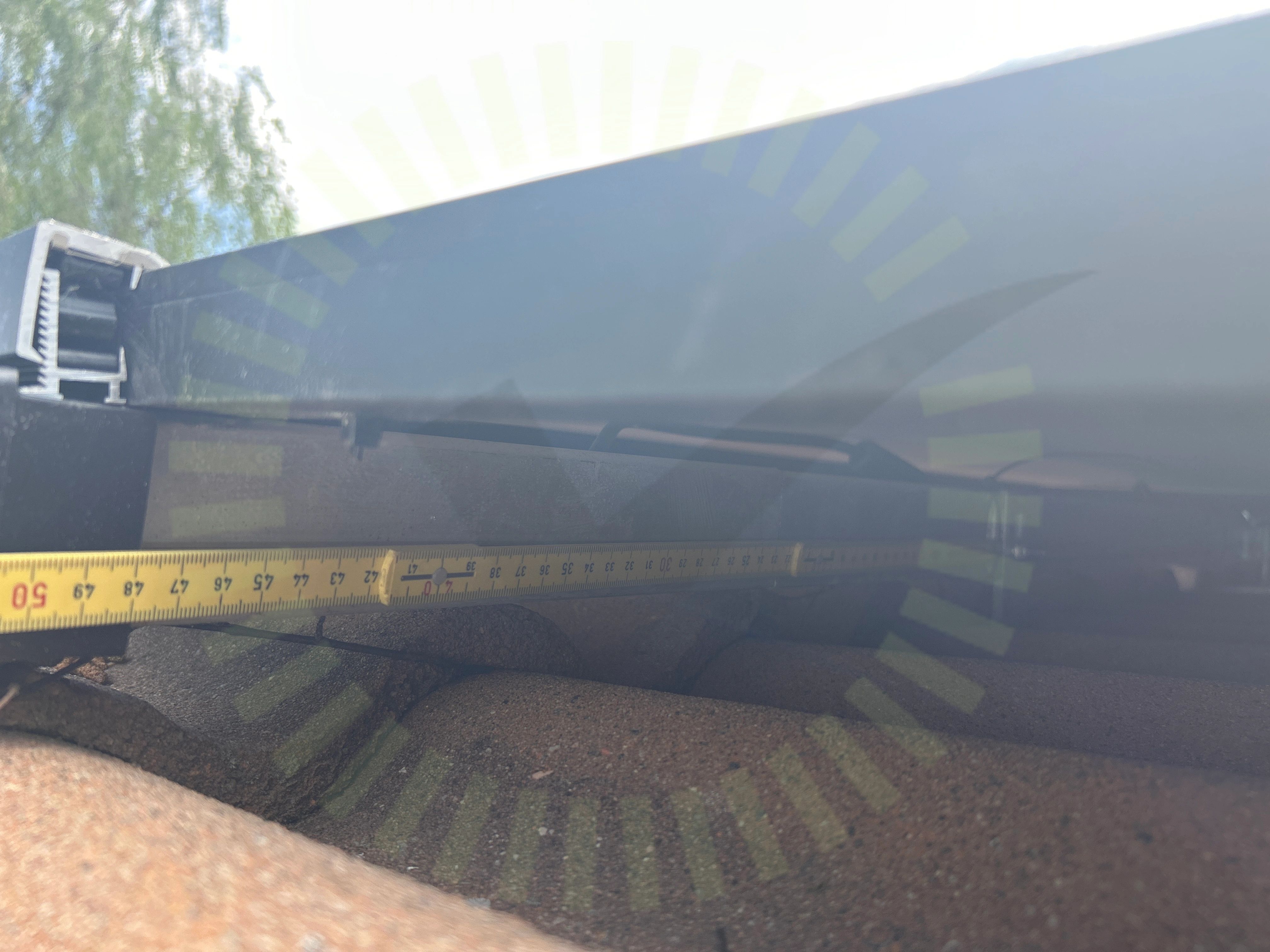

5.5 Skenornas överhäng
Inte godkändÖverhänget stämmer inte överens med lastberäkningen.
Tillverkarens anvisningar

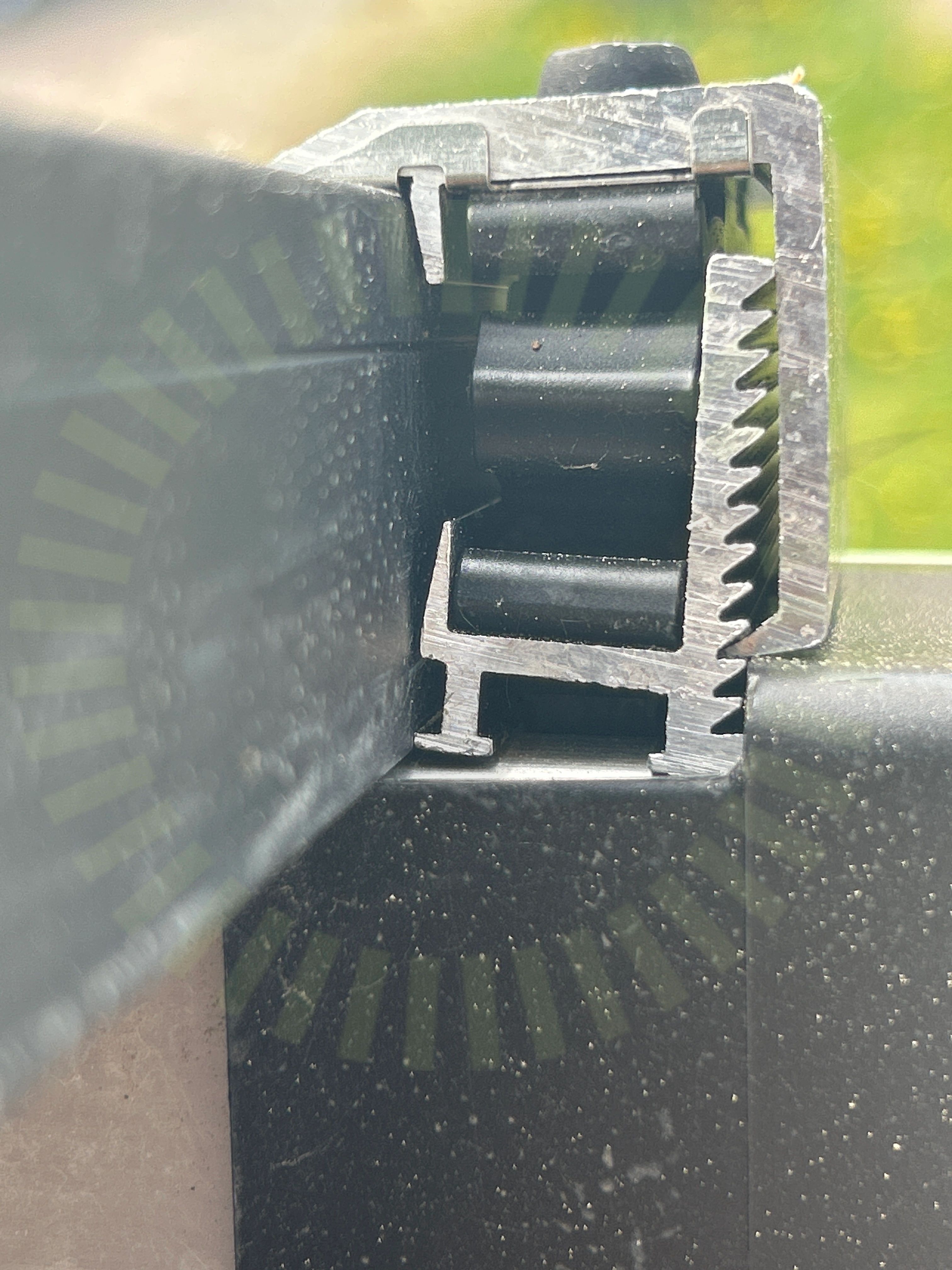

5.6 Slutfäste
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
Tillverkarens anvisningar
Godkända kontrollpunkter
13/19Avstånd pannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas CC måttKabeldragning mellan takytorMittklämmorPanelramens tjocklekPlaceringSkadorSkenornas skarvSnö- och VindlastberäkningVäderbeständigt material
Växelriktare
Anmärkningar
1/1

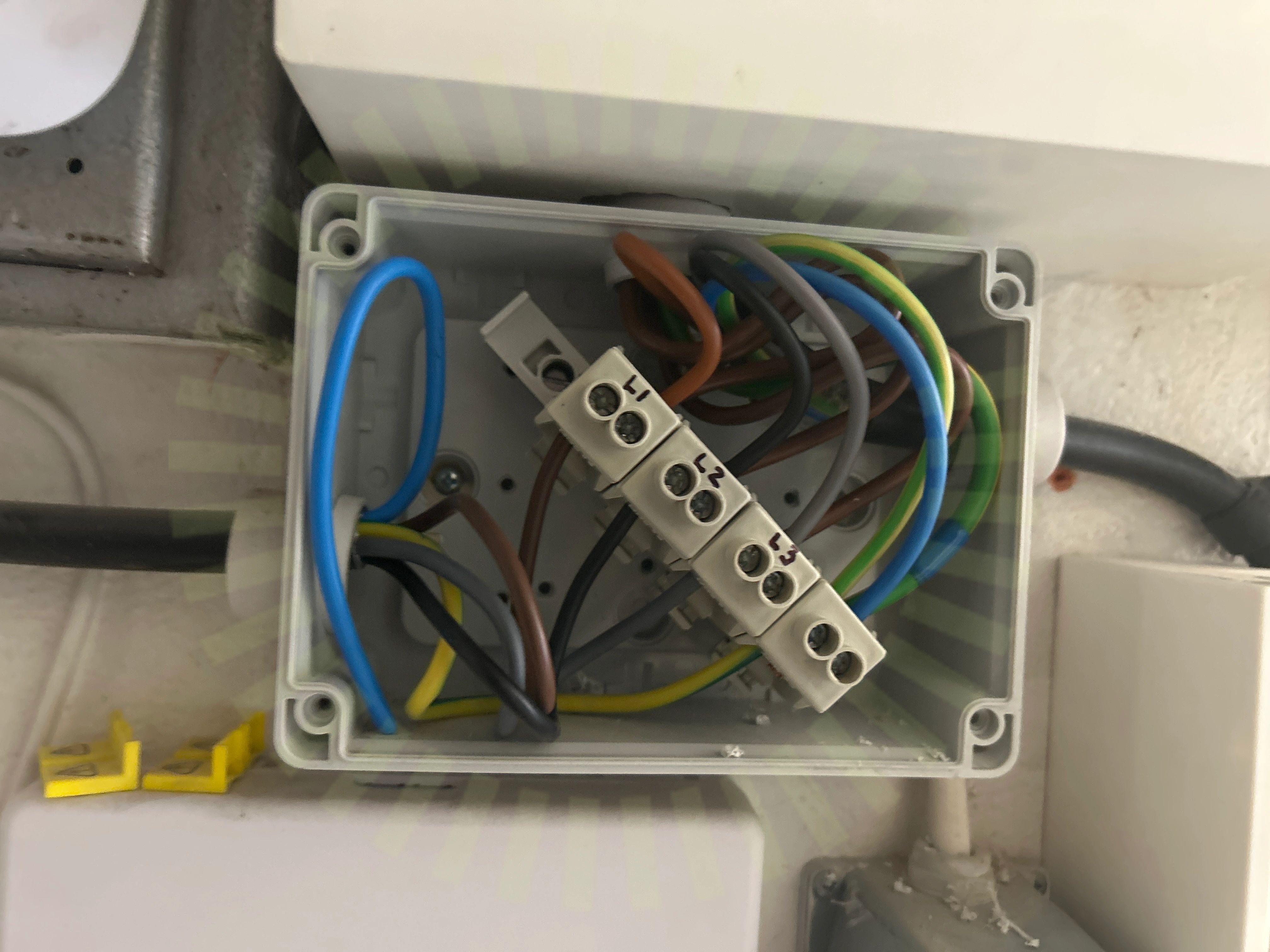

6.1 PEN
Inte godkändPEN ledare felaktigt utförd.
Weland Stål: Råspont
Anmärkningar
5/23

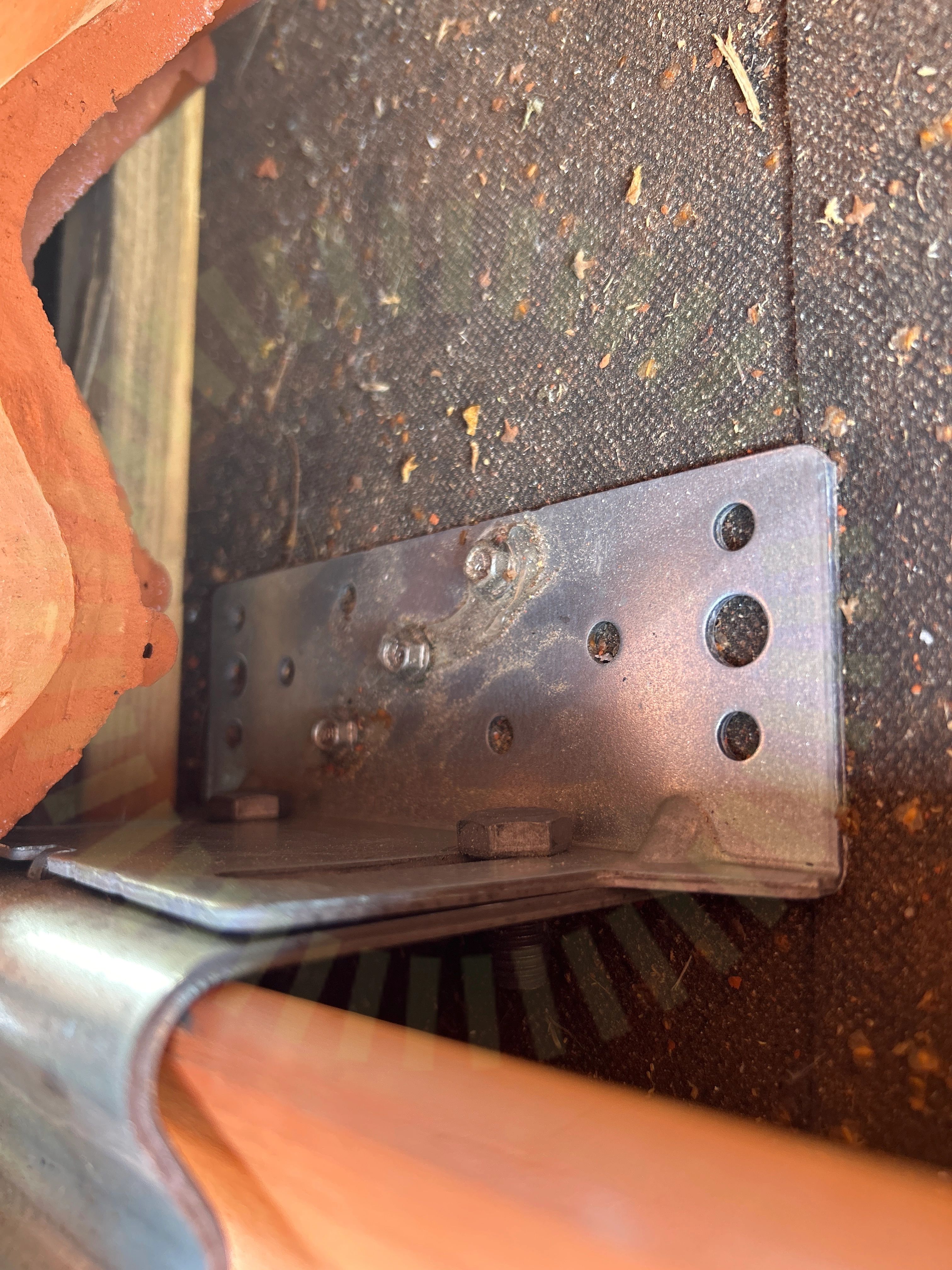

7.1 Råspontsinfästning
Inte godkändInfästning i råspont har inte utförts med rätt antal skruv enligt tillverkarens anvisningar.
MA5104. Sid 1 (1) | Version 4 - 221101

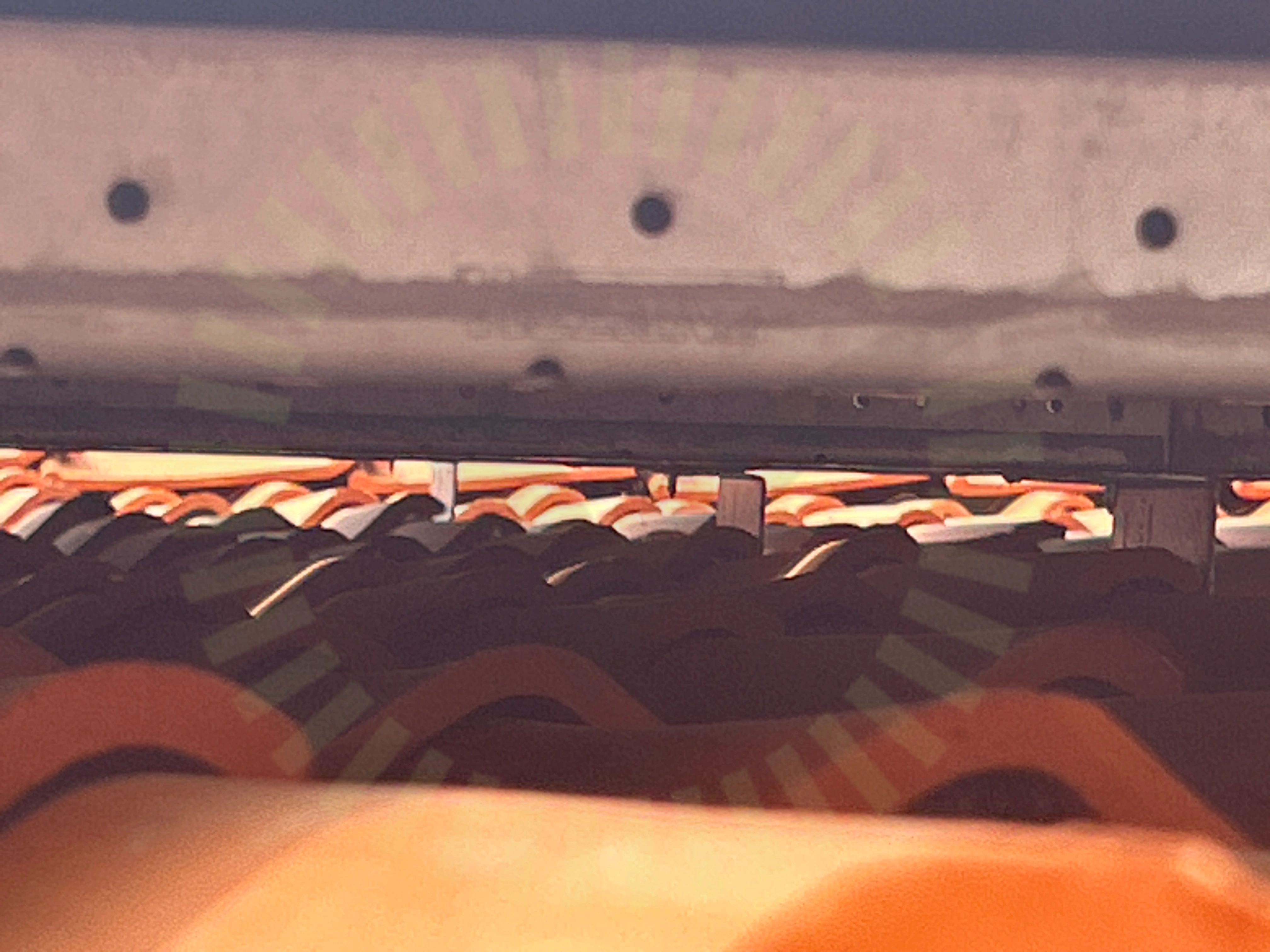

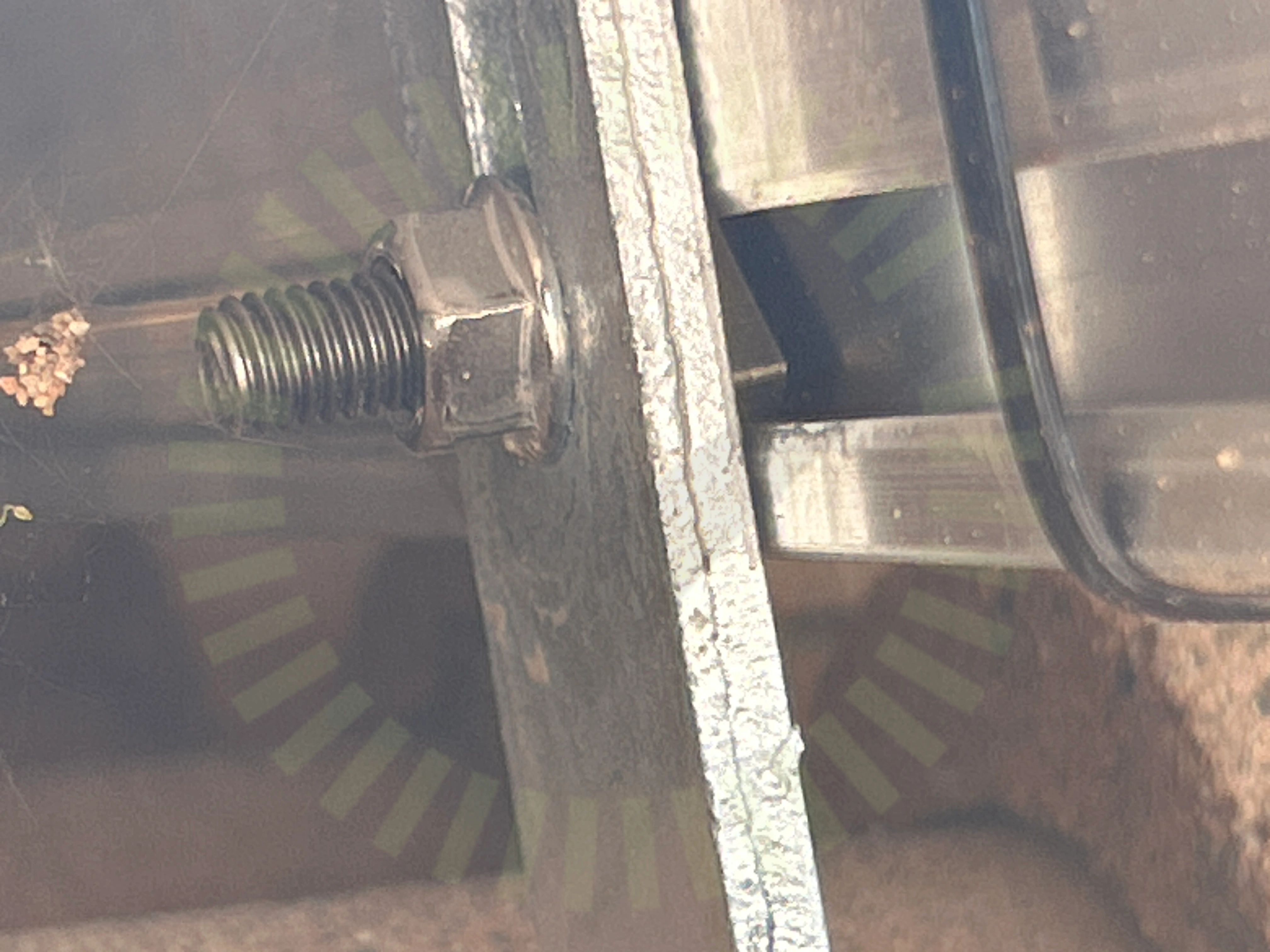

7.2 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet med korrekt antal skruv.
MA5102 Sid 1 (1) | Version 3 - 221101

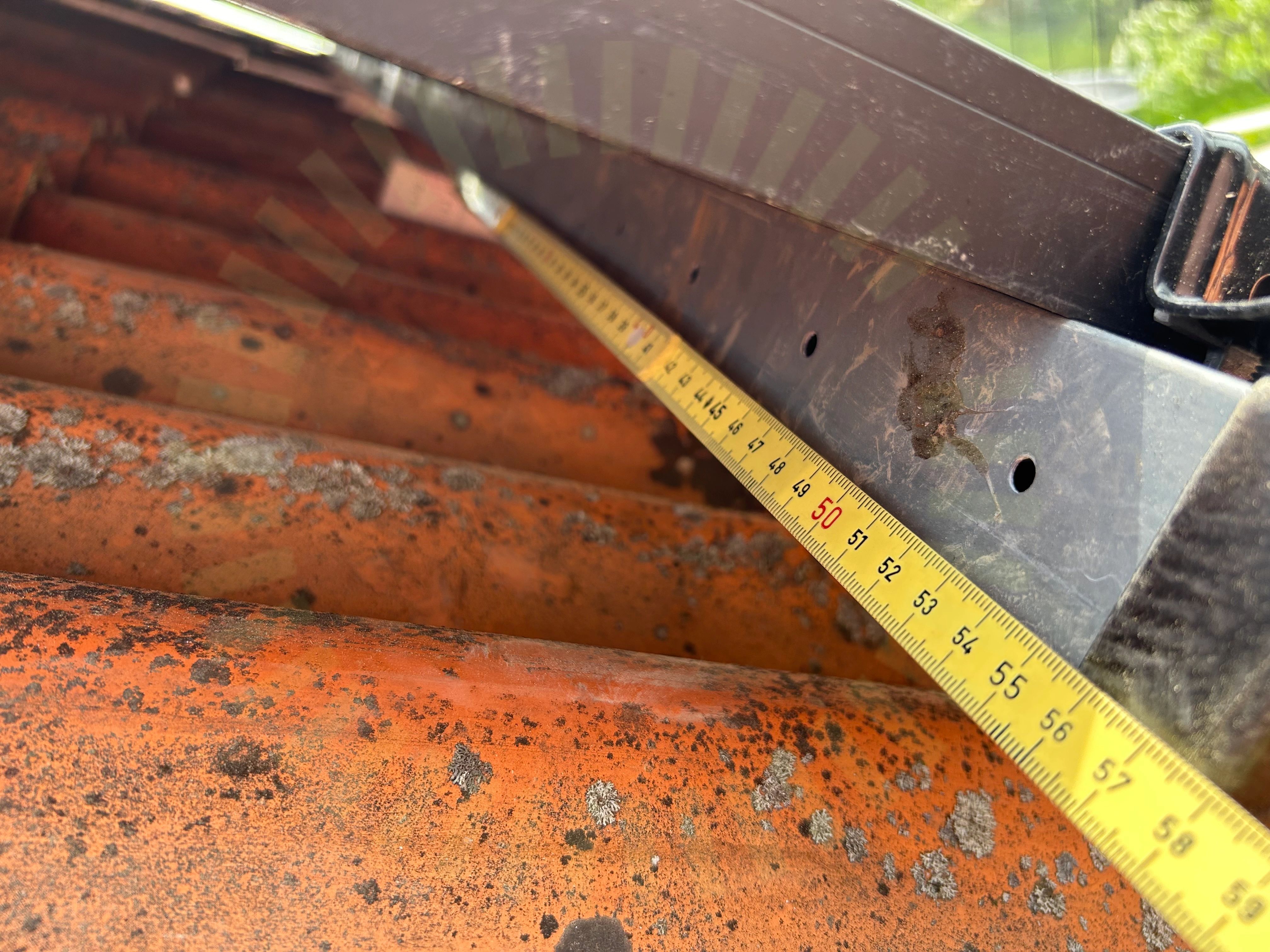

7.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.

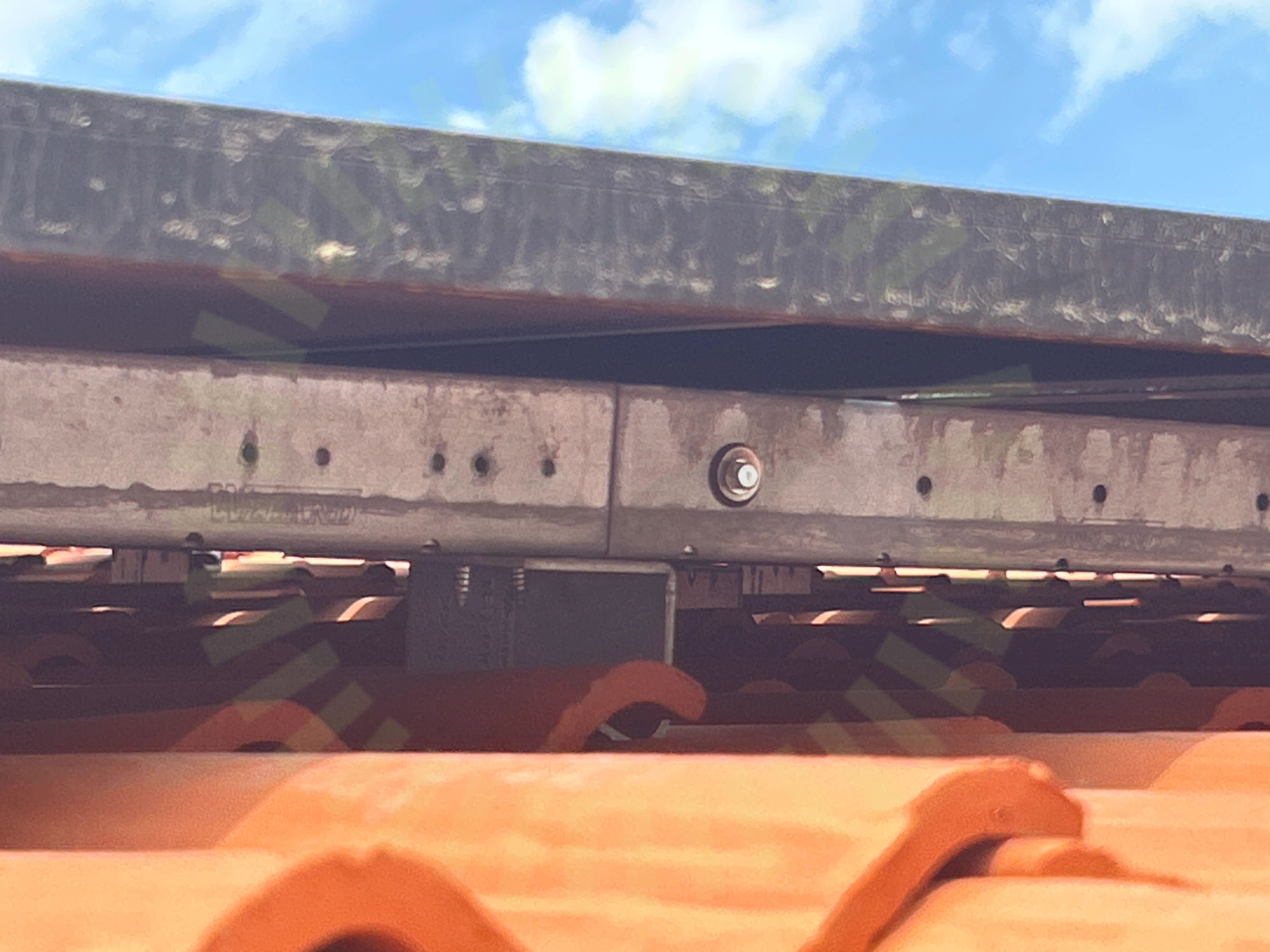

7.4 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
7.5 Snö- och Vindlastberäkning
Inte godkändPanelernas layout i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
17/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/23Takgenomföring
