Besiktningsrapport

8.7

Installation genom

Everöds Elbyrå

Datum

30 augusti 2023

Ort

Sölvesborg, Blekinge län

Infästning Råspont

Skenskarvar

Kabeluppfästning

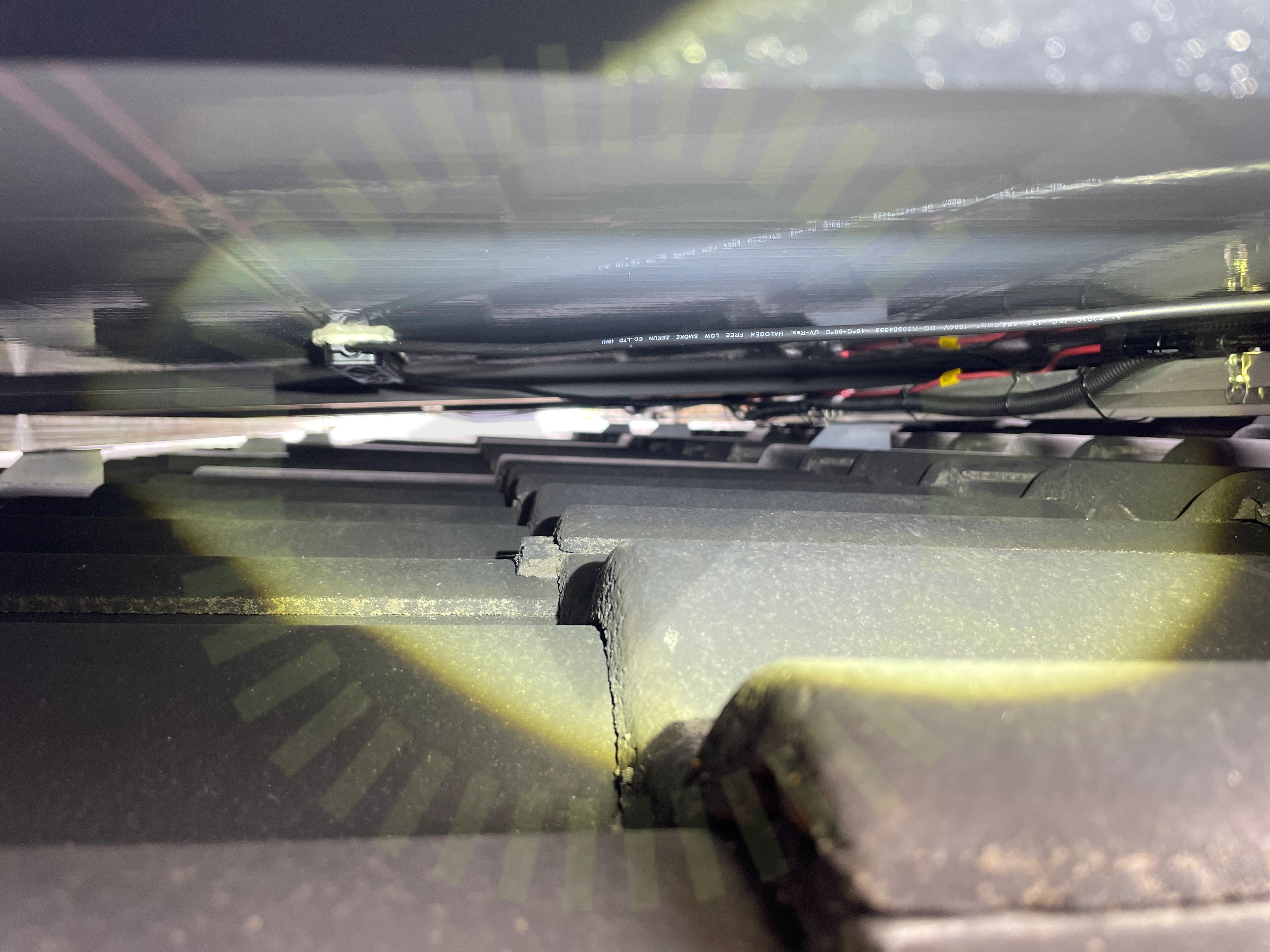

+ 5

90% godkända10% ej godkända

Om installationen

PanelerQCells: Q.PEAK DUO BLK M-G11

MontagesystemNordic Solar: Råspont

VäxelriktareKostal: PLENTICORE plus

TillbehörSäkerhetsbrytare DC

TillbehörUndercentral

Installerad av Everöds Elbyrå som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Kostal: PLENTICORE plus

Anmärkningar

3/37

2.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

Kostal: PLENTICORE-plus Operating manual SV 2021.12.20, Sida 48

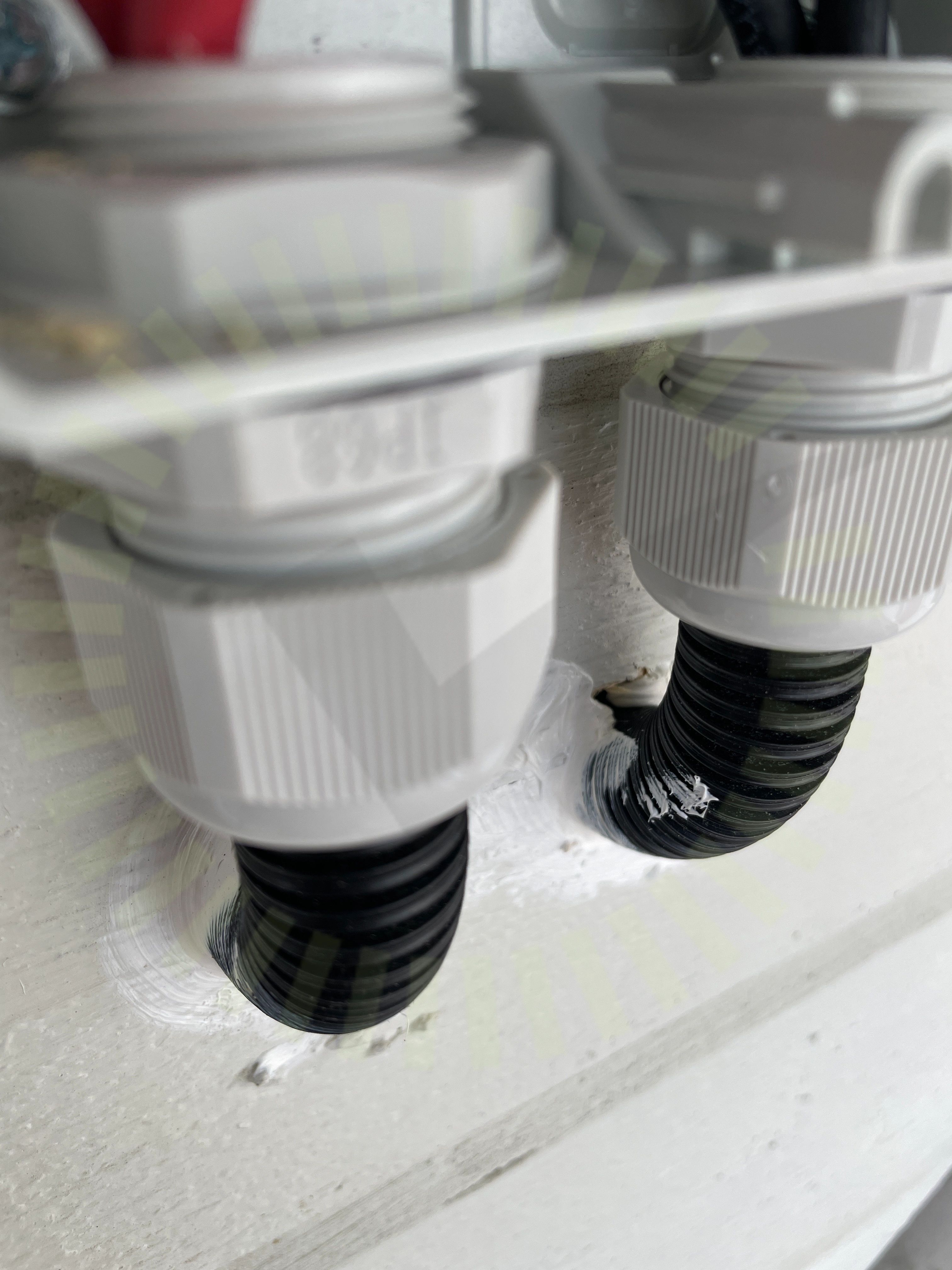

2.2 Genomföringar

Inte godkänd

Genomföring är inte helt tätad.

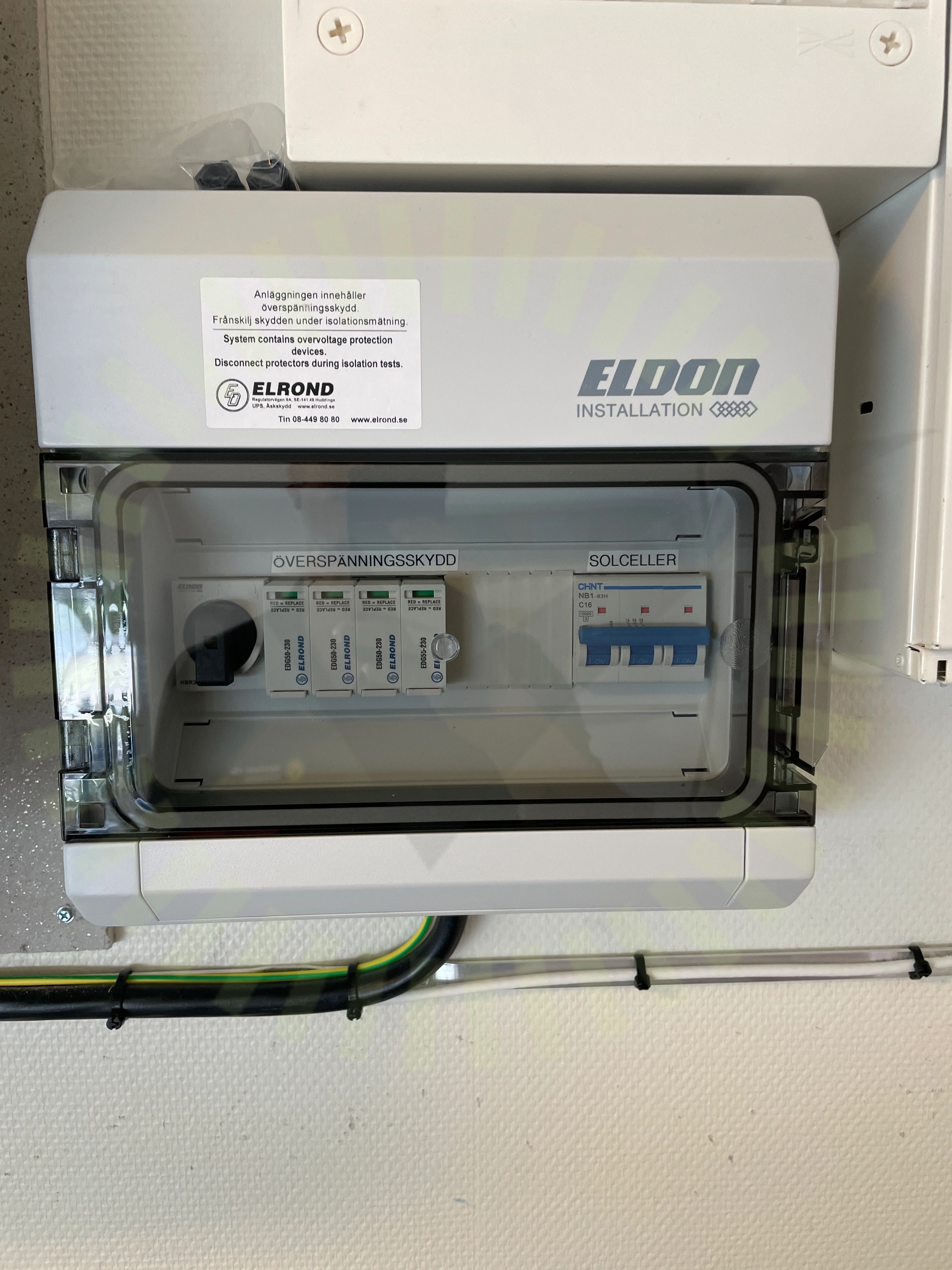

2.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

33/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningFörskruvningHuvudsäkringInformering av solcellerJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37

Tillförlitligt fäst

Nordic Solar: Råspont

Anmärkningar

5/18

3.1 Infästning Råspont

Inte godkänd

För få infästningsskruvar är använda.

Nordic Solar Manual Art.nr: 37054, Sida 2

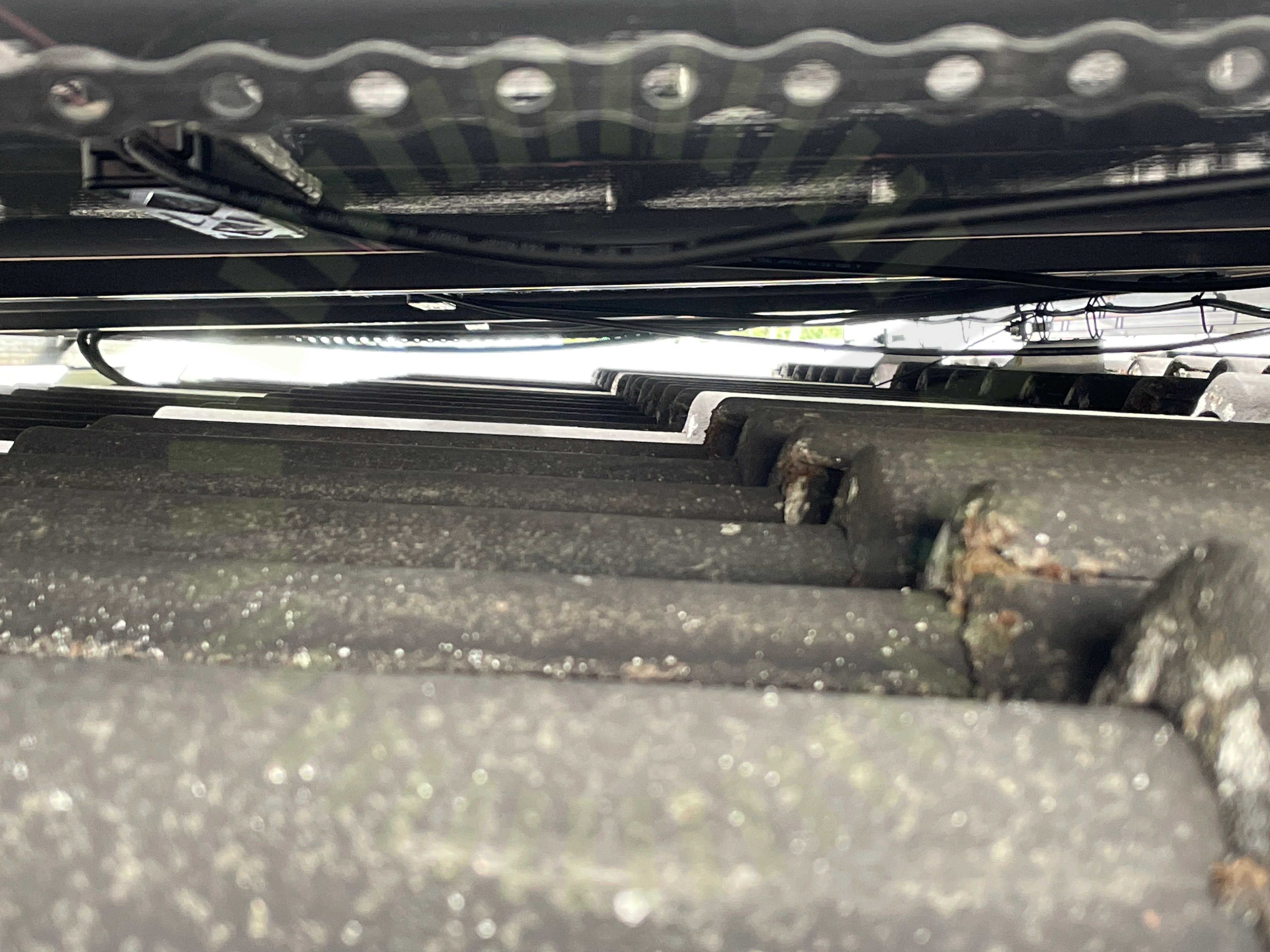

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

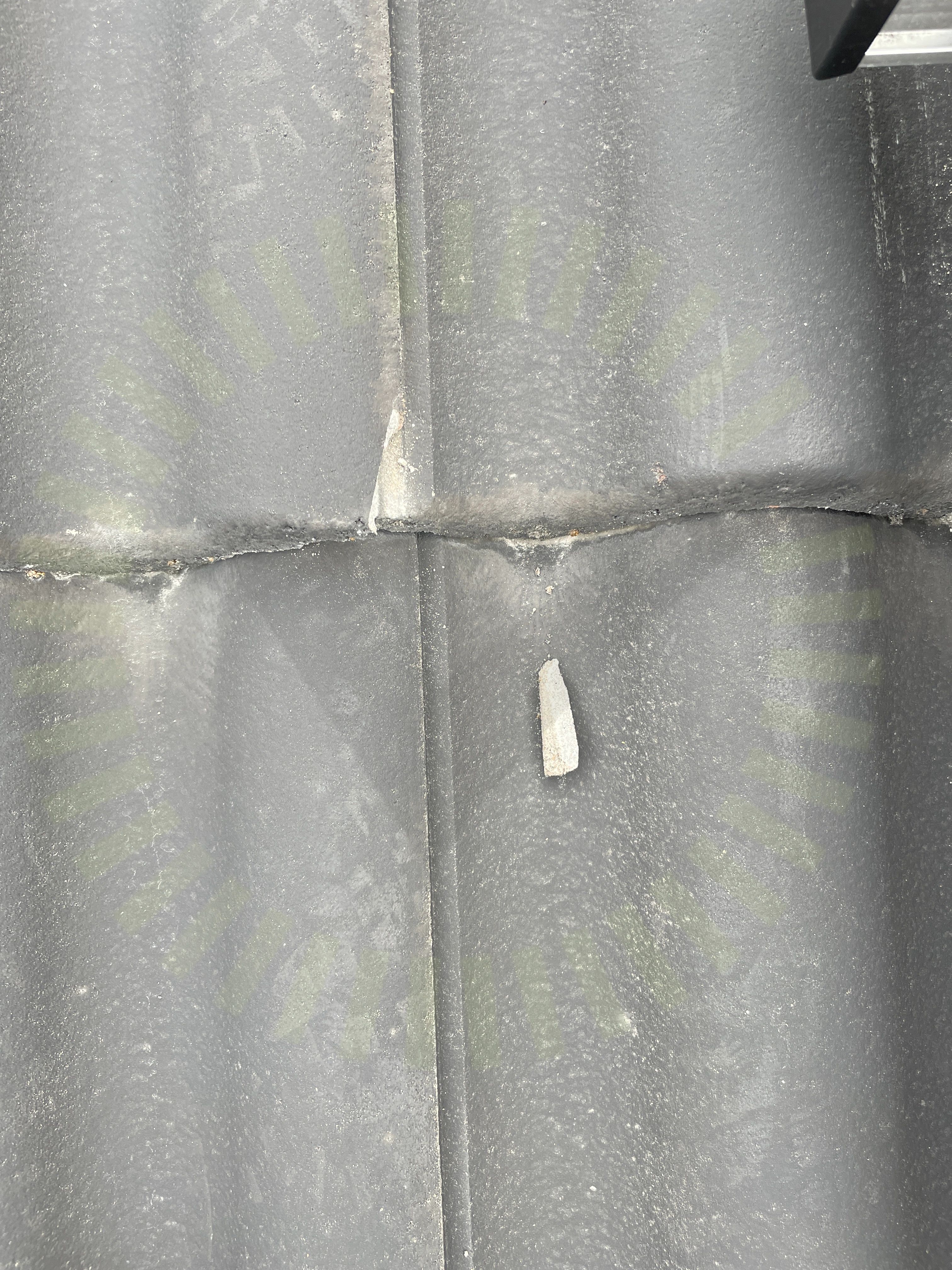

3.3 Skador

Inte godkänd

Skador noterade på taket runt installationen på flertalet ställen.

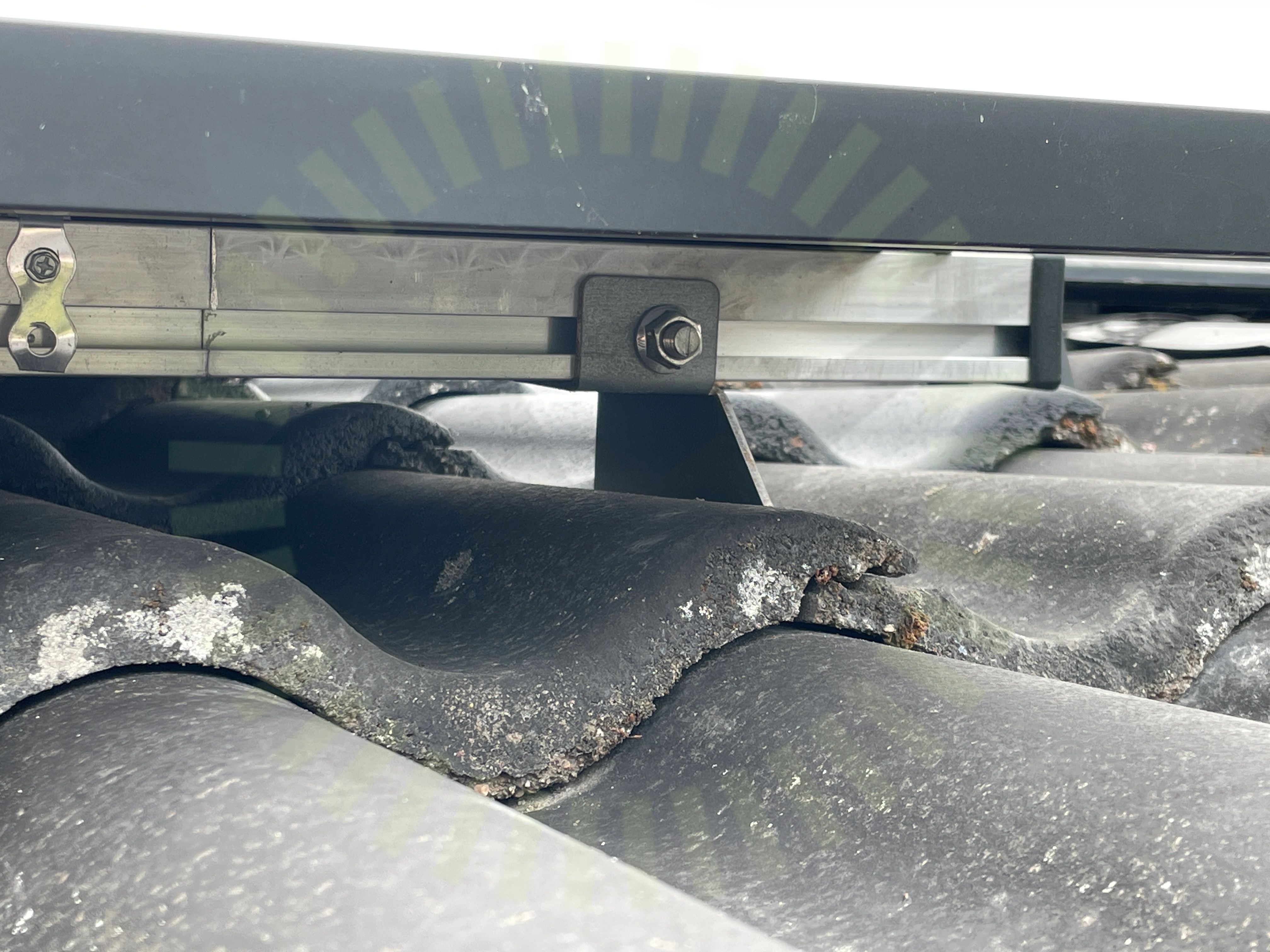

3.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

Nordic Solar Manual Art.nr: 37054, Sida 2

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/18

Avstånd pannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningar CC måttKabeldragning mellan takytorMittklämmorPlaceringPotentialutjämningsledareSkenornas infästningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/18

Takgenomföring

QCells: Q.PEAK DUO BLK M-G11

Anmärkningar

2/17

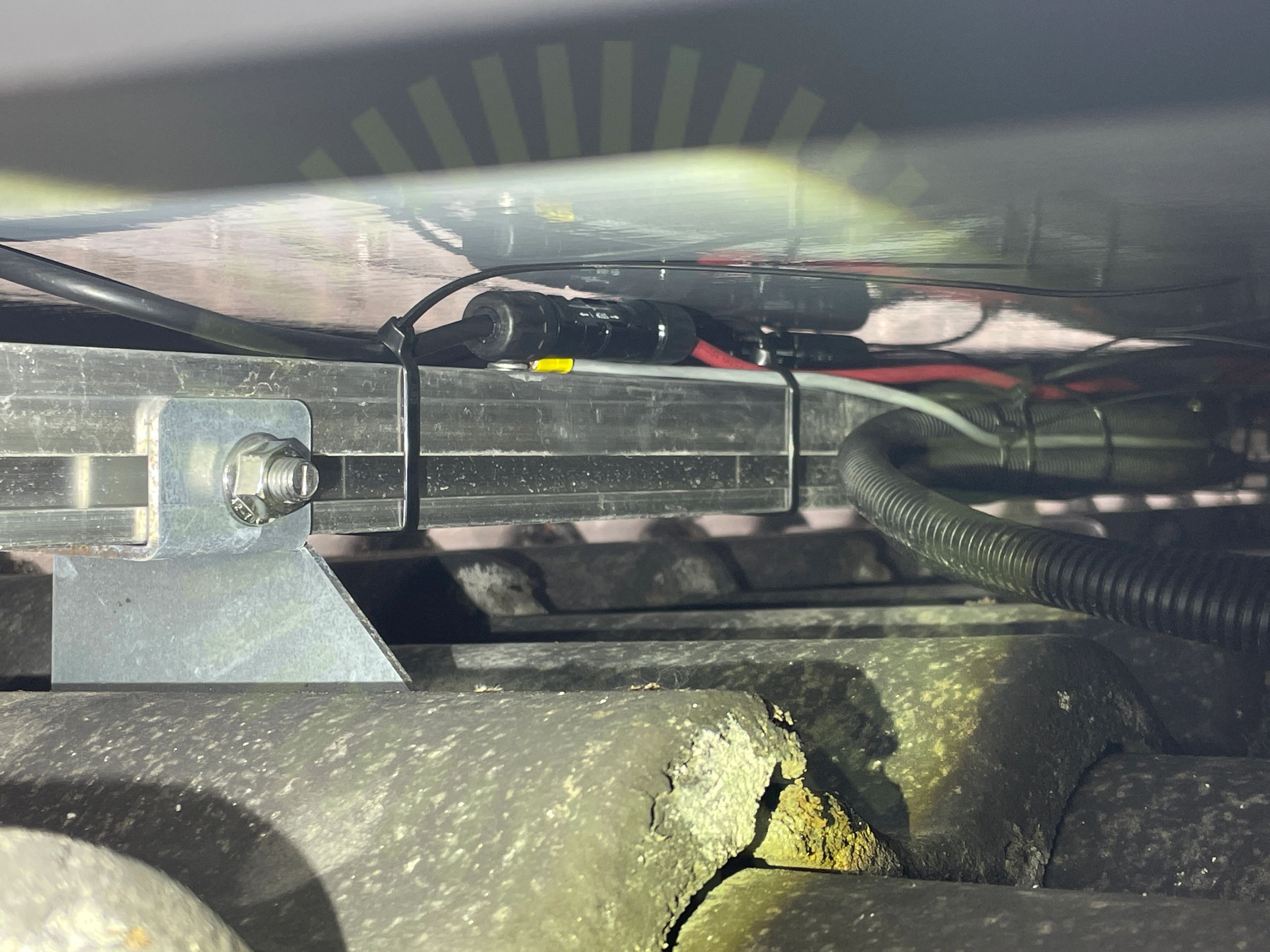

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

4.2 Kopplingslåda

Inte godkänd

Sträckta och hängande kablar förekommer ut från kopplingslåda, detta utsätter kopplingslådan för konstant stress.

Godkända kontrollpunkter

15/17

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningarStress på kontakterSträngförläggning

Säkerhetsbrytare DC

Anmärkningar

1/7

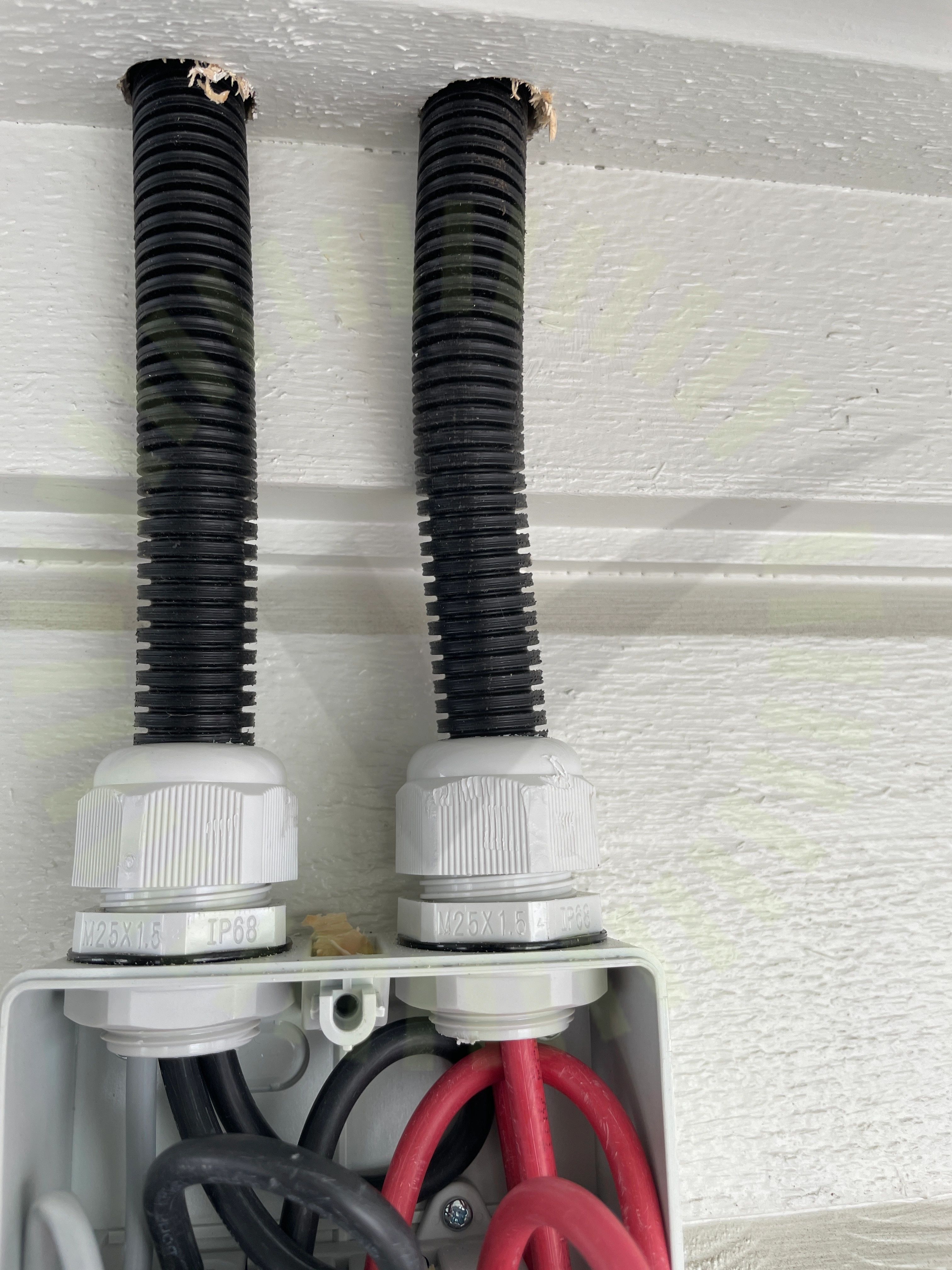

5.1 Förskruvningar på ovansidan

Rekommendation

Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.

Godkända kontrollpunkter

6/7

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Undercentral

Godkända kontrollpunkter

10/10

BrytareBöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring
