Besiktningsrapport

7.7

Installation genom

AllSol Norden AB

Datum

21 februari 2024

Ort

Vårgårda, Västra Götalands län

Takkrokarnas CC

Fastsäkring av produkt

+ 16

83% godkända17% ej godkända

Om installationen

PanelerDenim: U N3 XXX BTG 108H

OptimerareTigo TS4-A-O

MontagesystemWeland Stål: Råspont

VäxelriktareGroWatt: MOD 3-10KTL3-XH

BatteriGrowatt: APX HV Battery System S2

TillbehörUndercentral

TillbehörCHINT: Growatt DTSU666

TillbehörSäkerhetsbrytare AC

Installerad av AllSol Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Anmärkningar

1/15

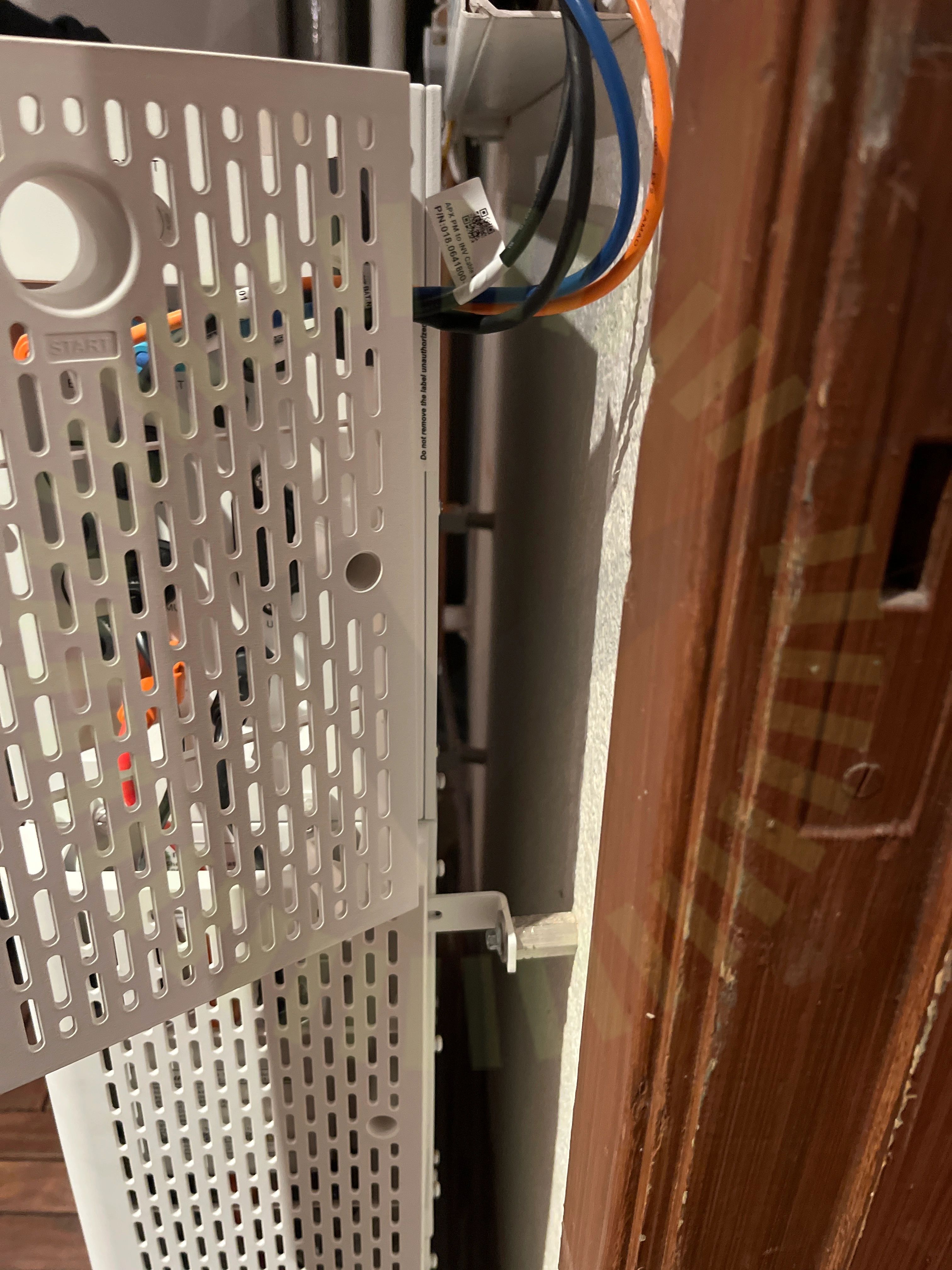

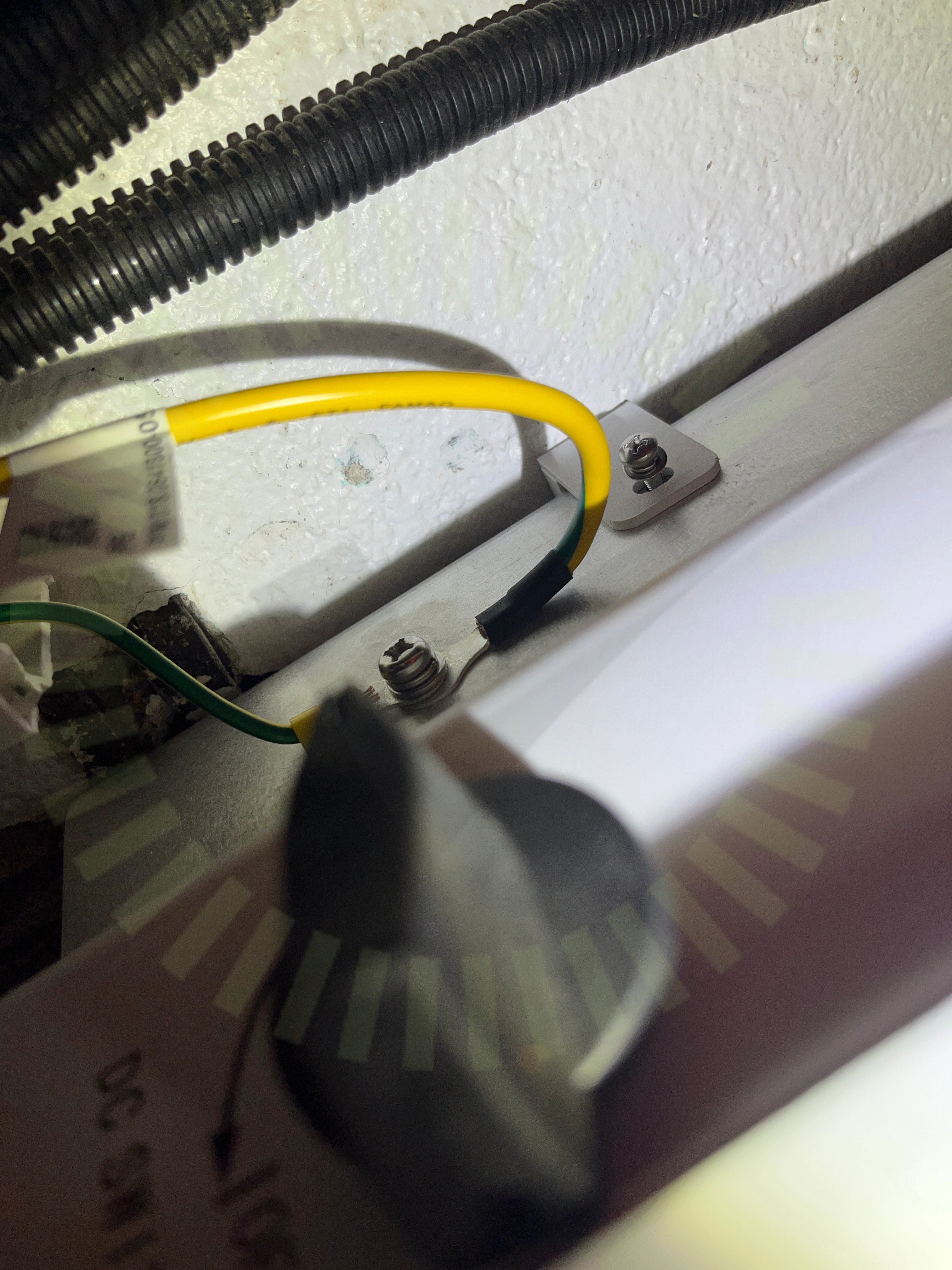

2.1 Fastsäkring av produkt

Inte godkänd

Powermodulen är inte fastsäkrad i väggen.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

14/15

Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Denim: U N3 XXX BTG 108H

Anmärkningar

5/17

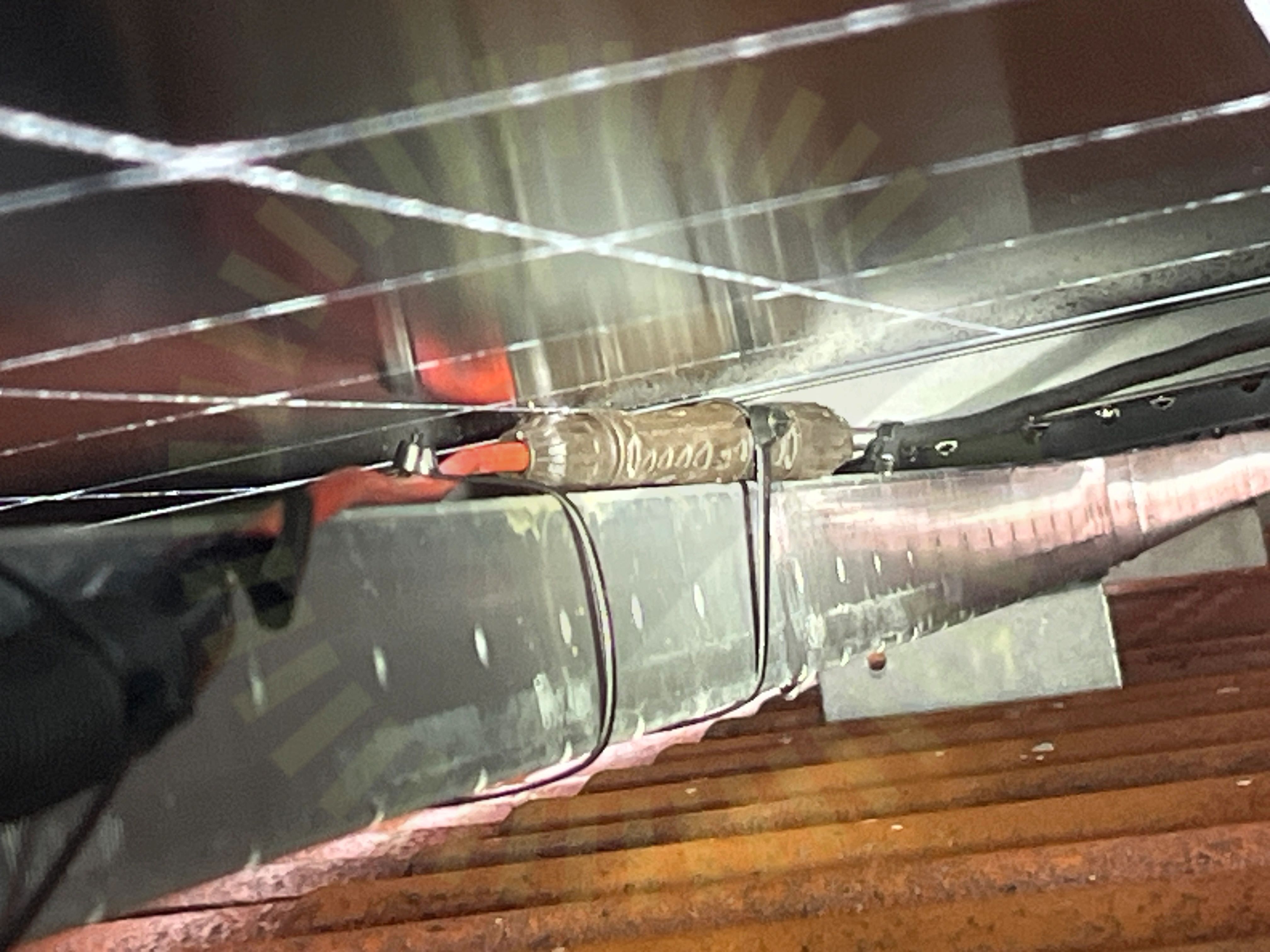

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

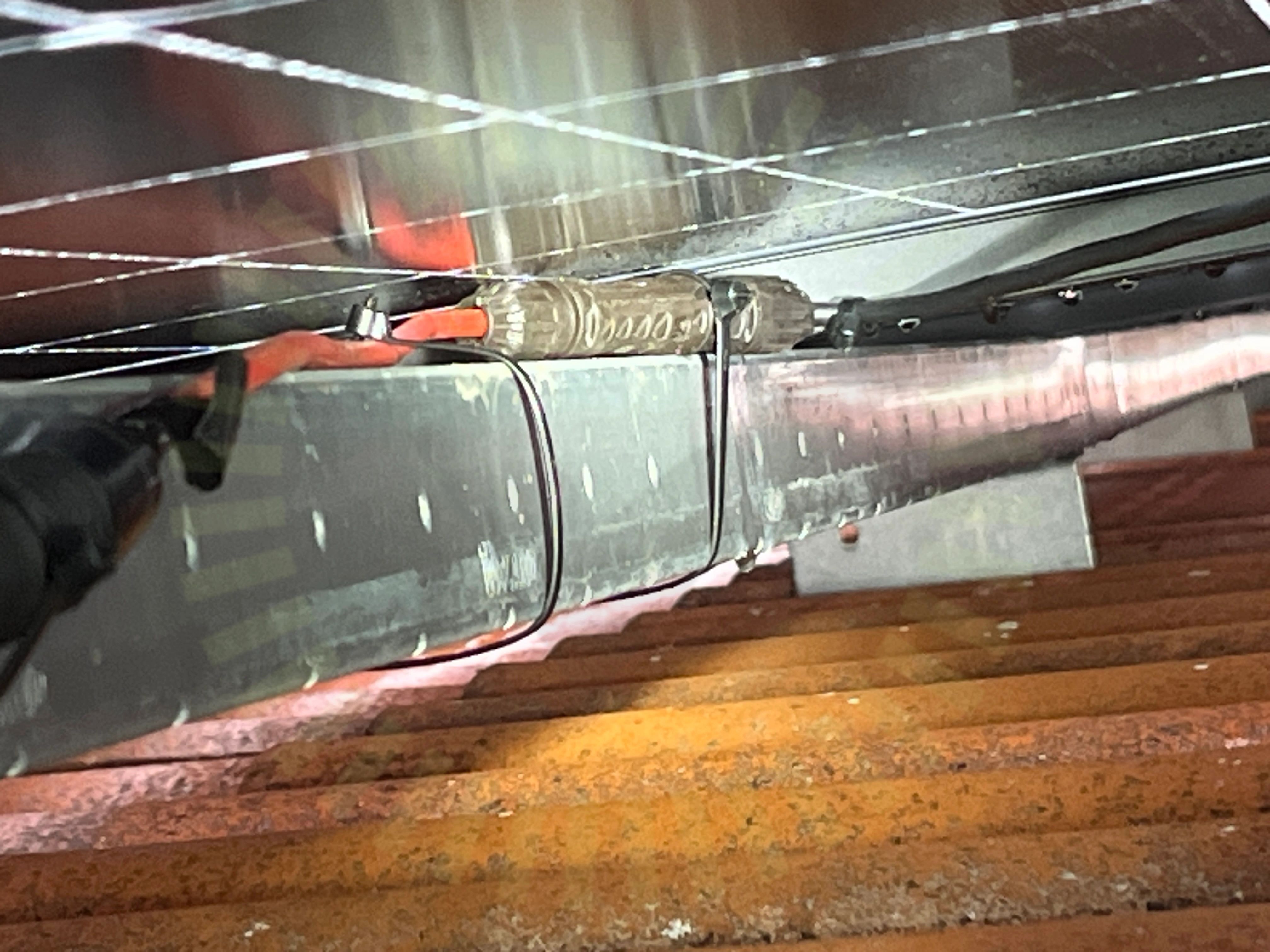

5.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

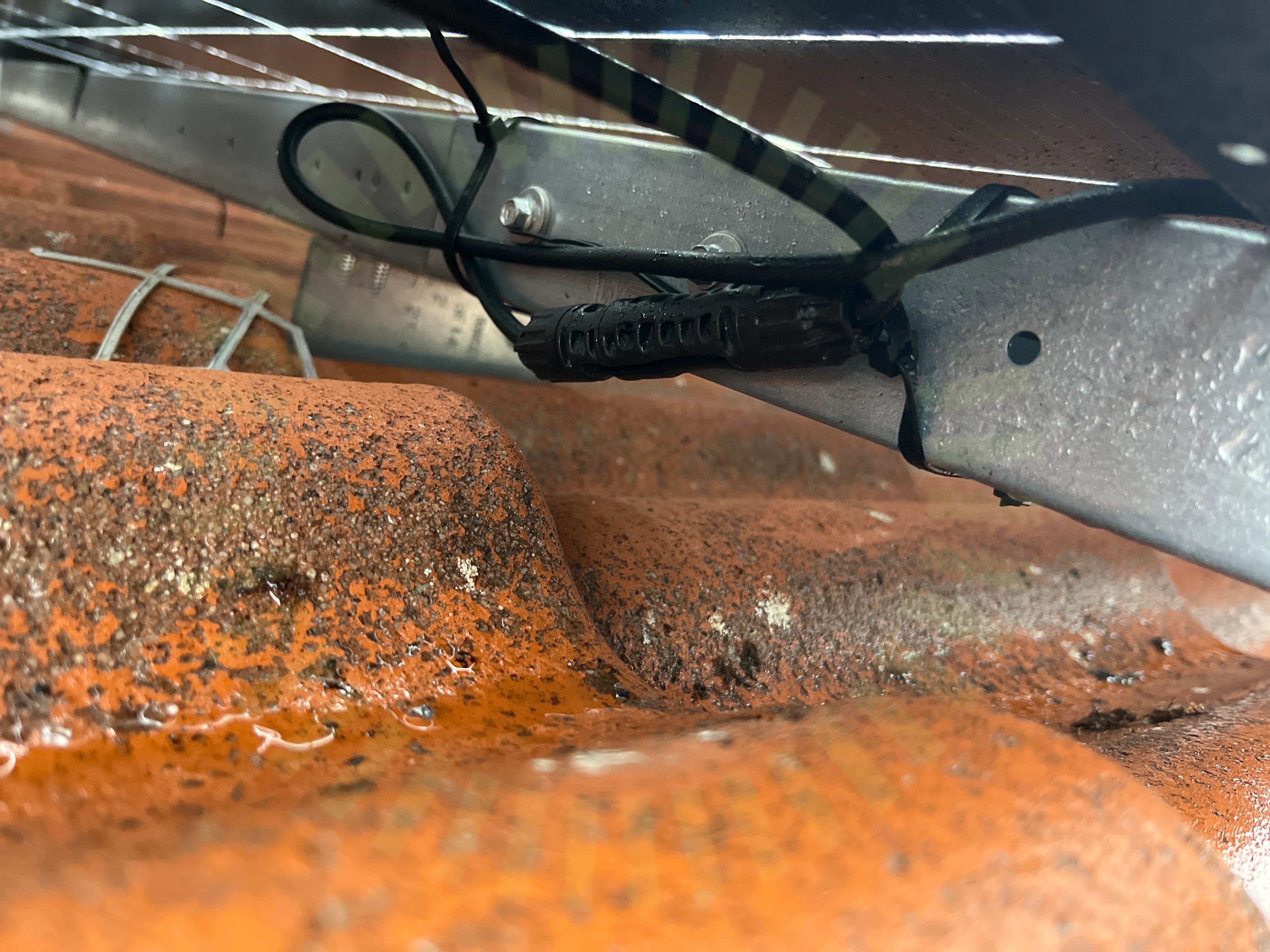

5.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

5.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

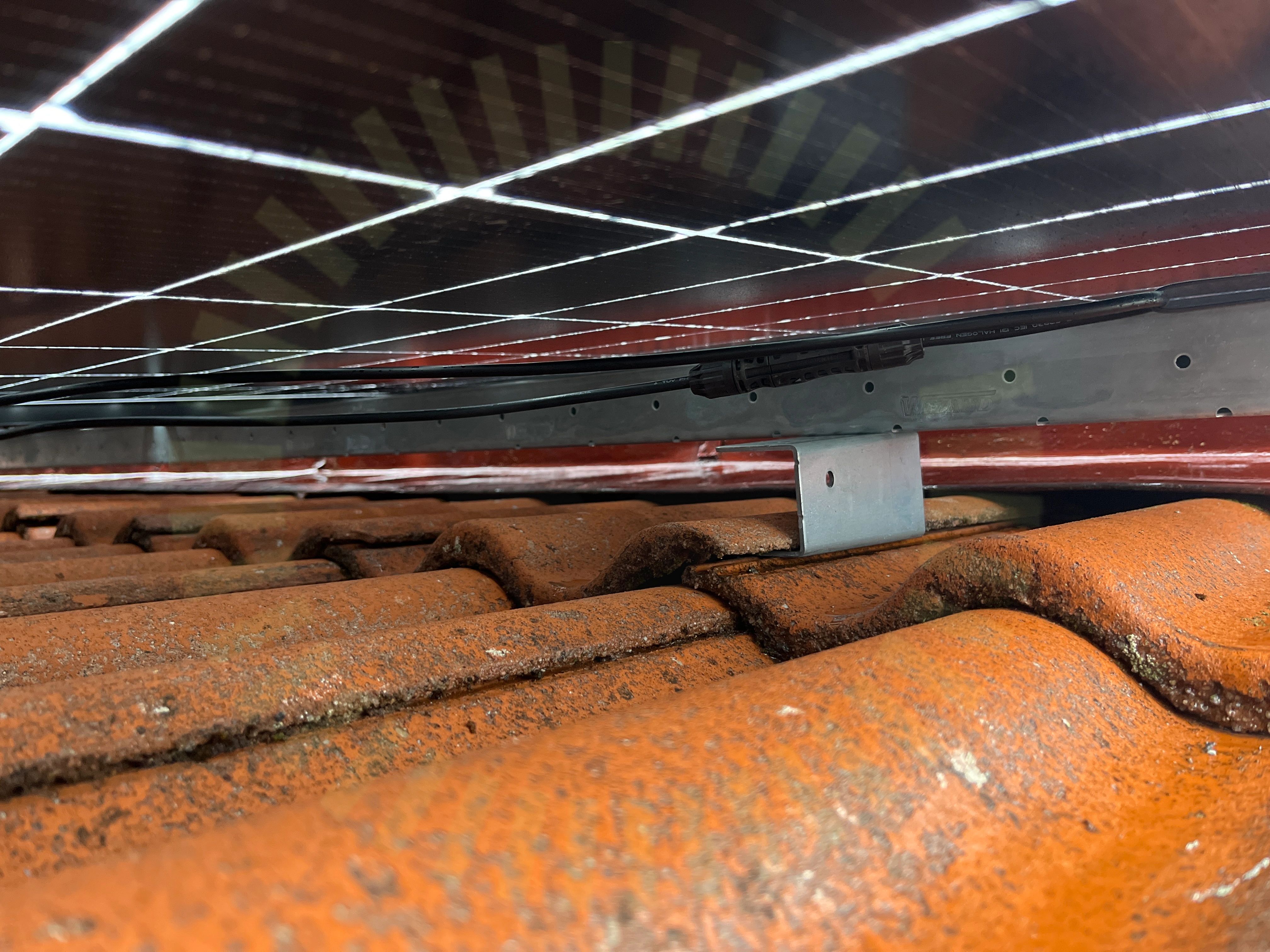

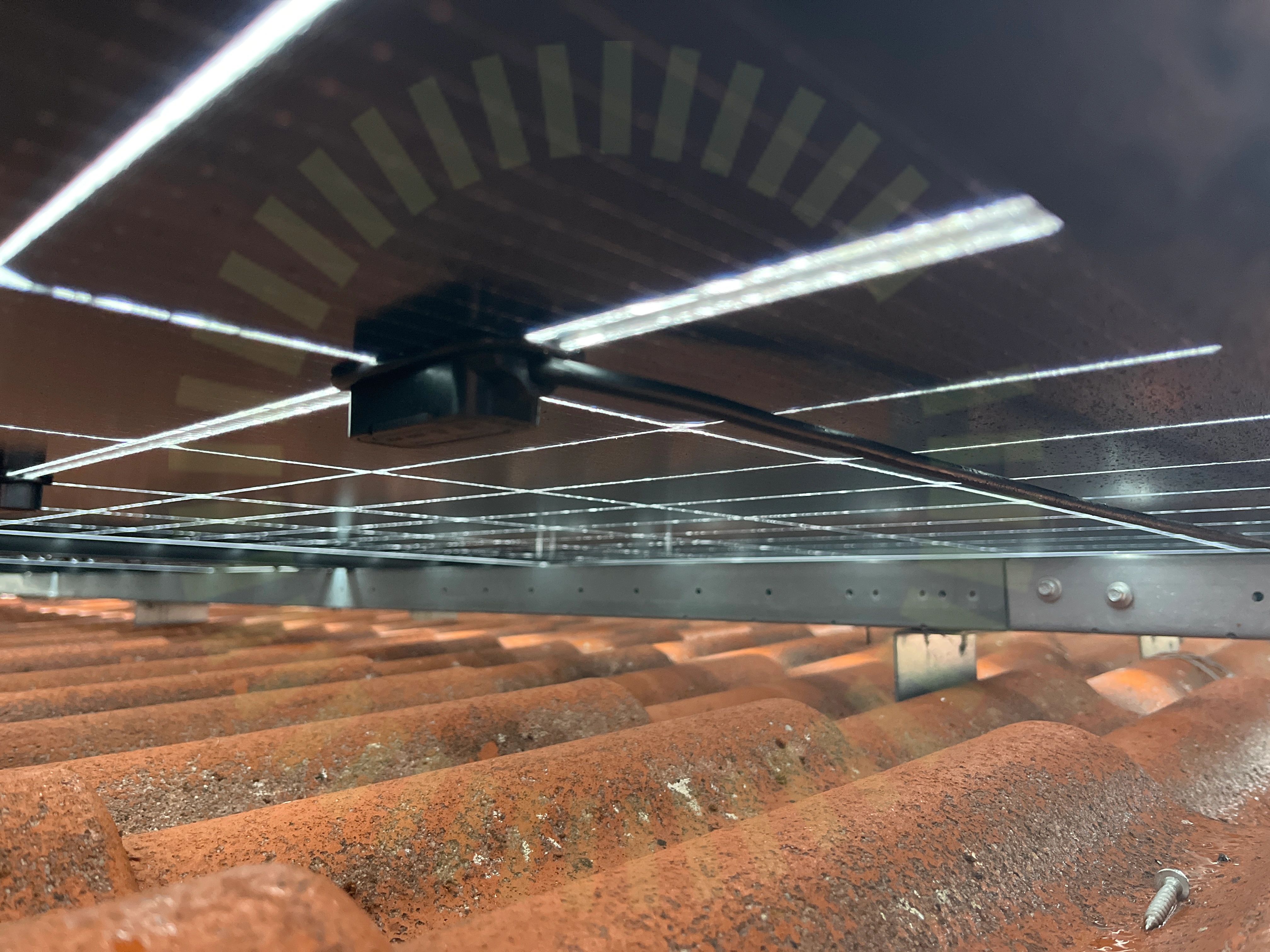

5.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/17

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Tigo TS4-A-O

Anmärkningar

2/6

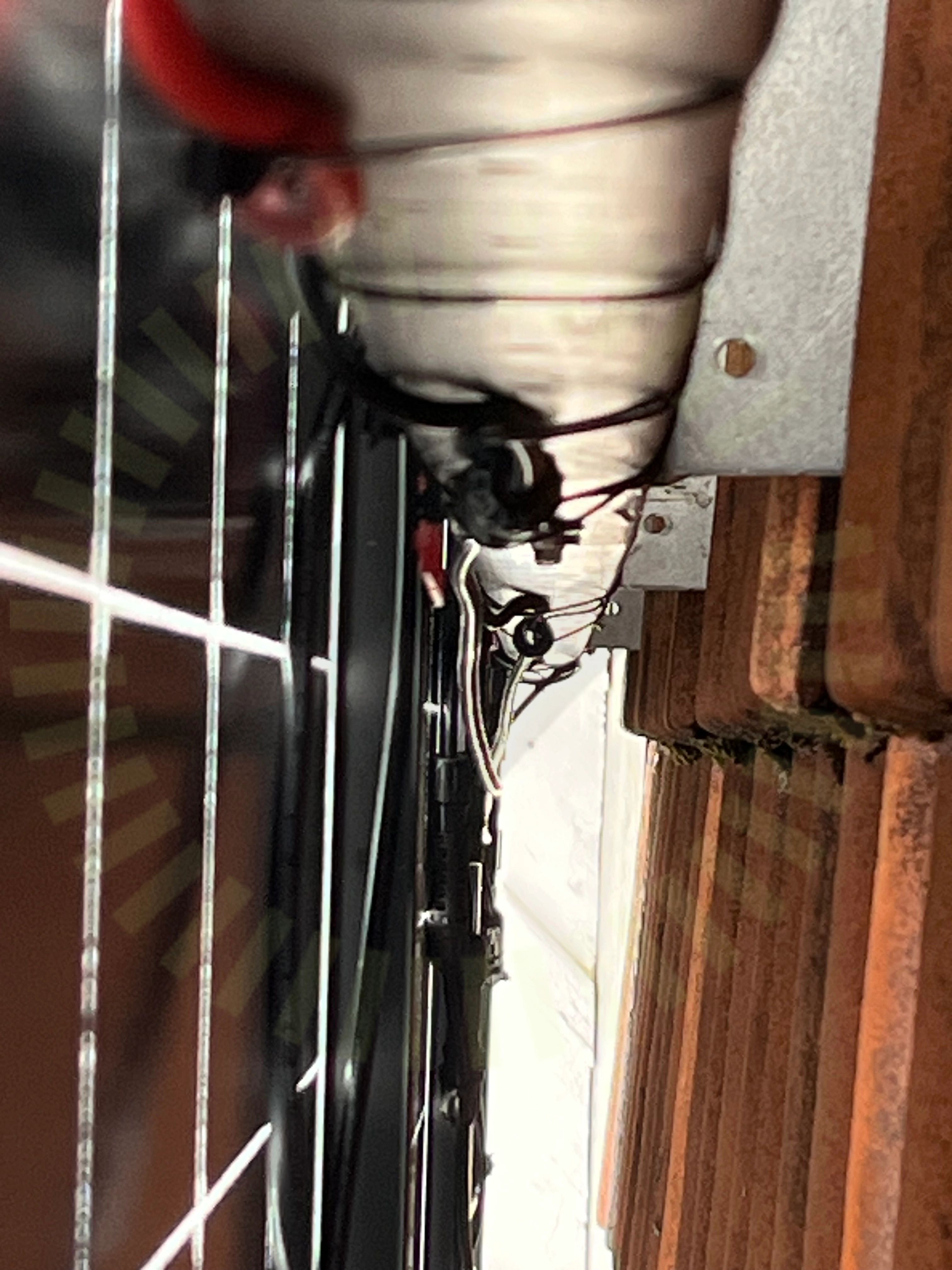

6.1 Infästning

Inte godkänd

Optimerare är infäst på fel håll.

Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08

6.2 Placering

Inte godkänd

Optimerare är felaktigt placerad på panelens ram. Optimeraren är inte placerad på panelens topp.

Tigo TS4-A installation manual EN 2.0 20230210, Sida 4

Godkända kontrollpunkter

2/6

Fastsäkring av produktKabeluppfästning

Ej tillgängligt vid besiktning

2/6

DC KontakterSkada

Tak 1, Weland Stål: Råspont

Anmärkningar

7/22

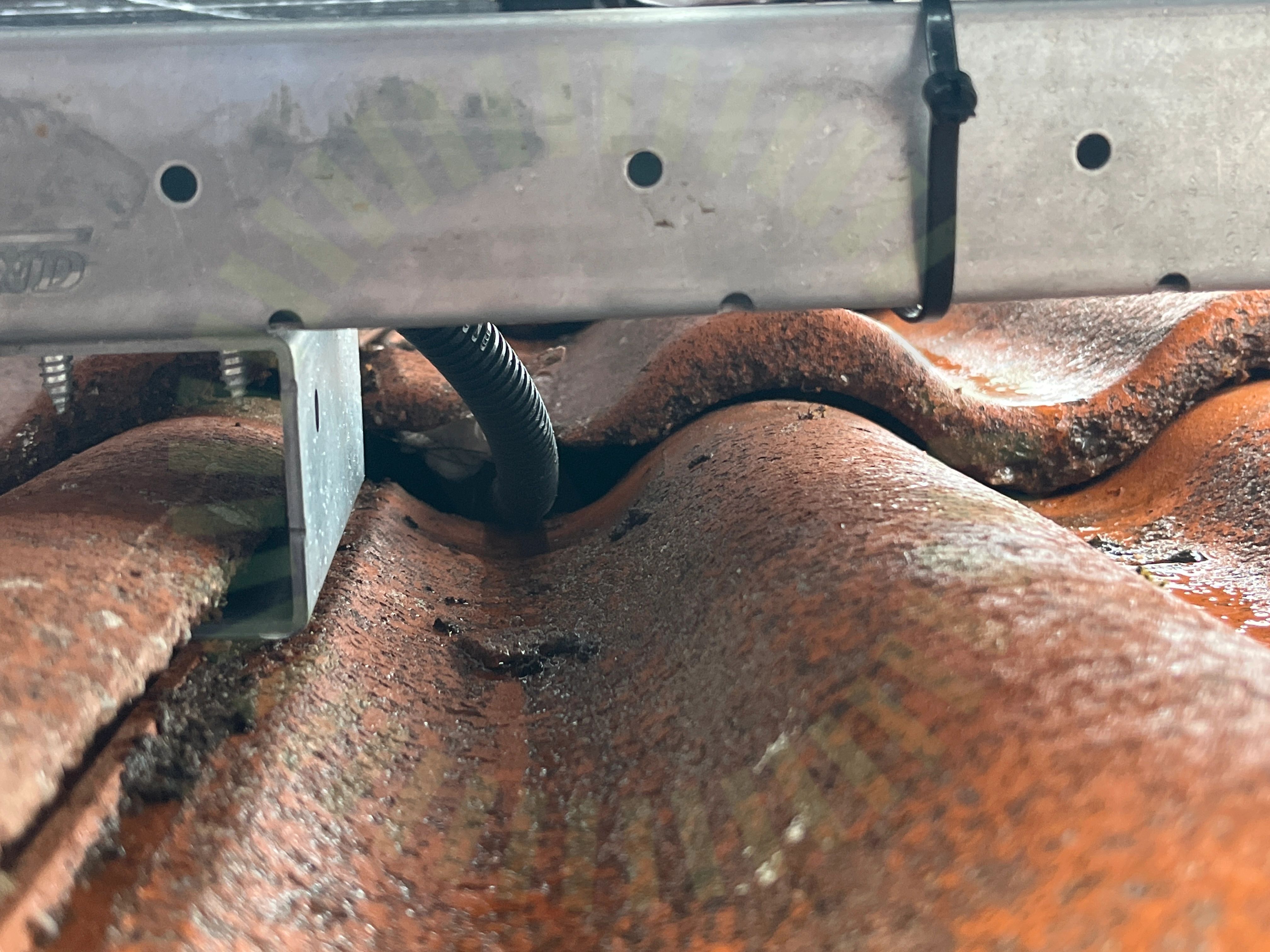

7.1 Skador

Inte godkänd

Pannan har spruckit efter slipning och var inte tillbaka lagt.

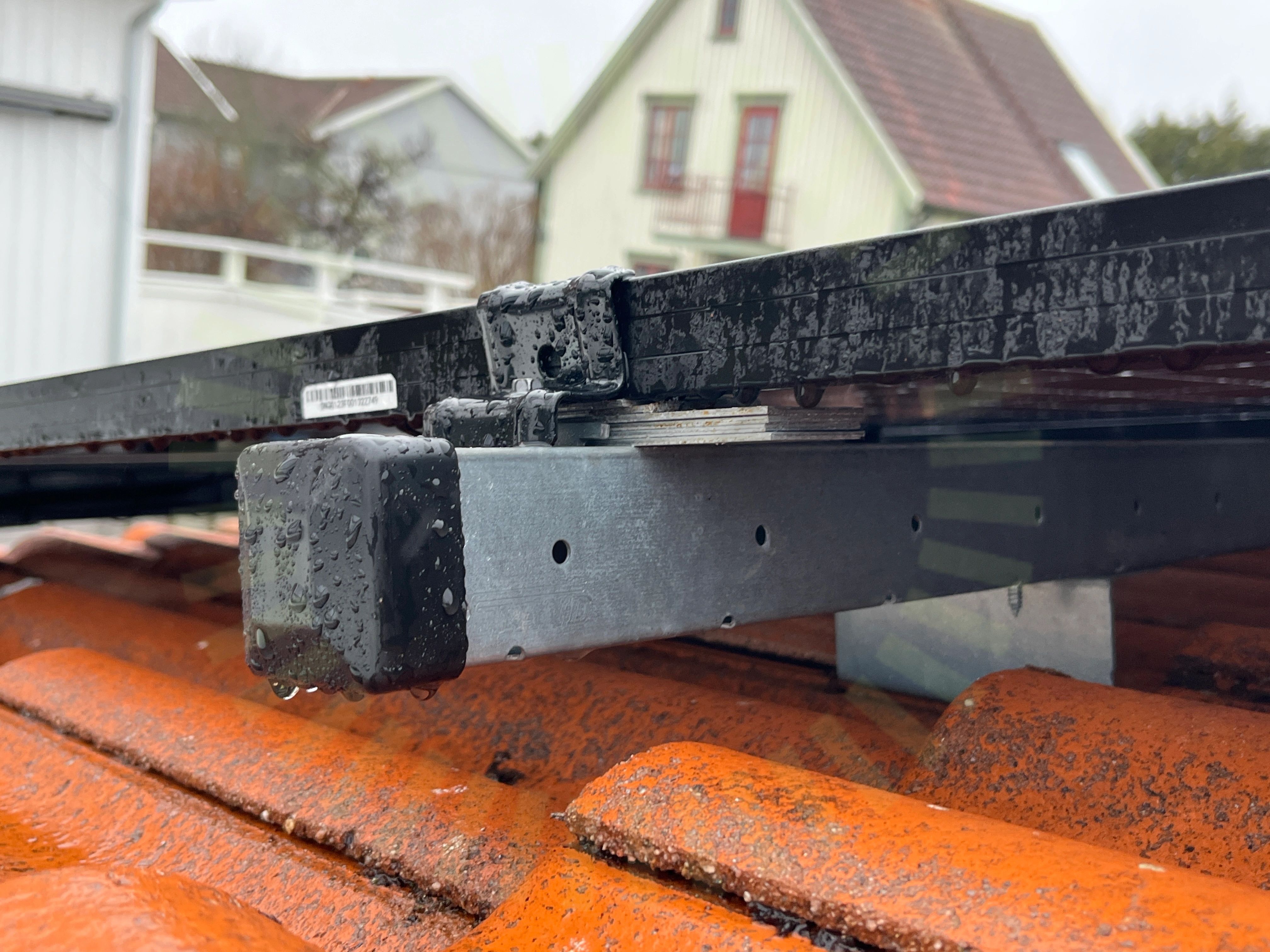

7.2 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

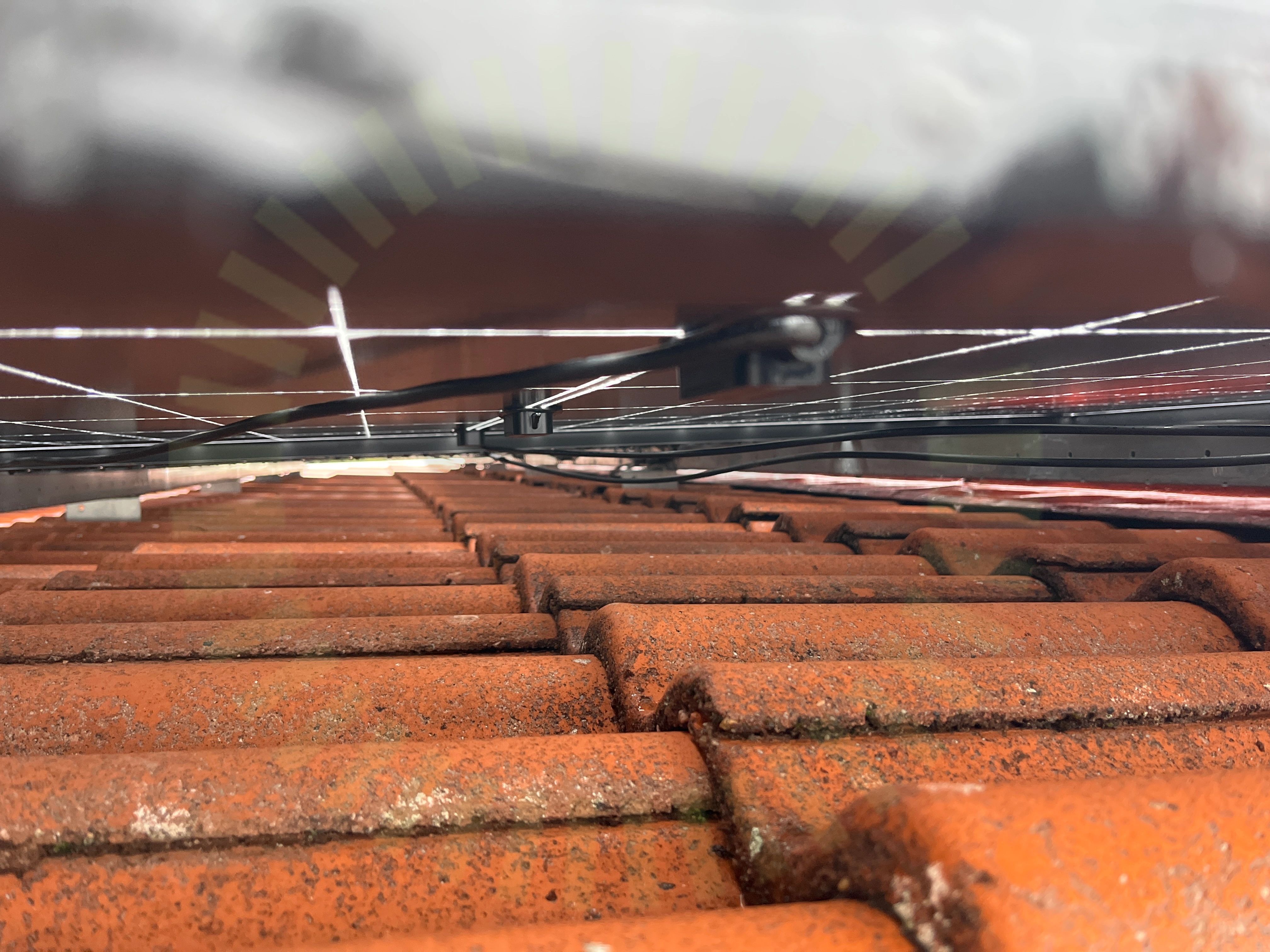

7.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

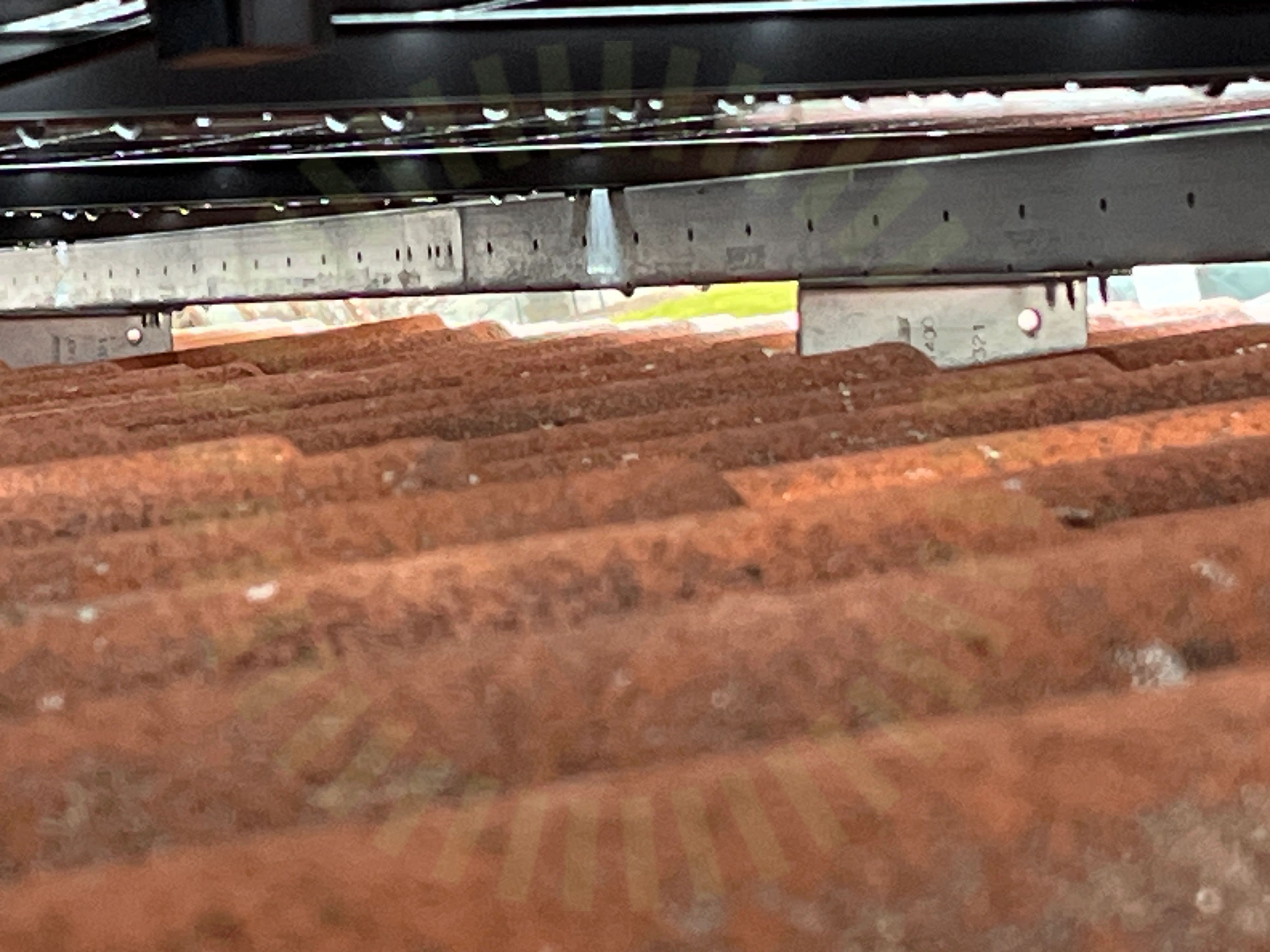

7.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknar skruv.

MA5102 Sid 1 (1) | Version 3 - 221101

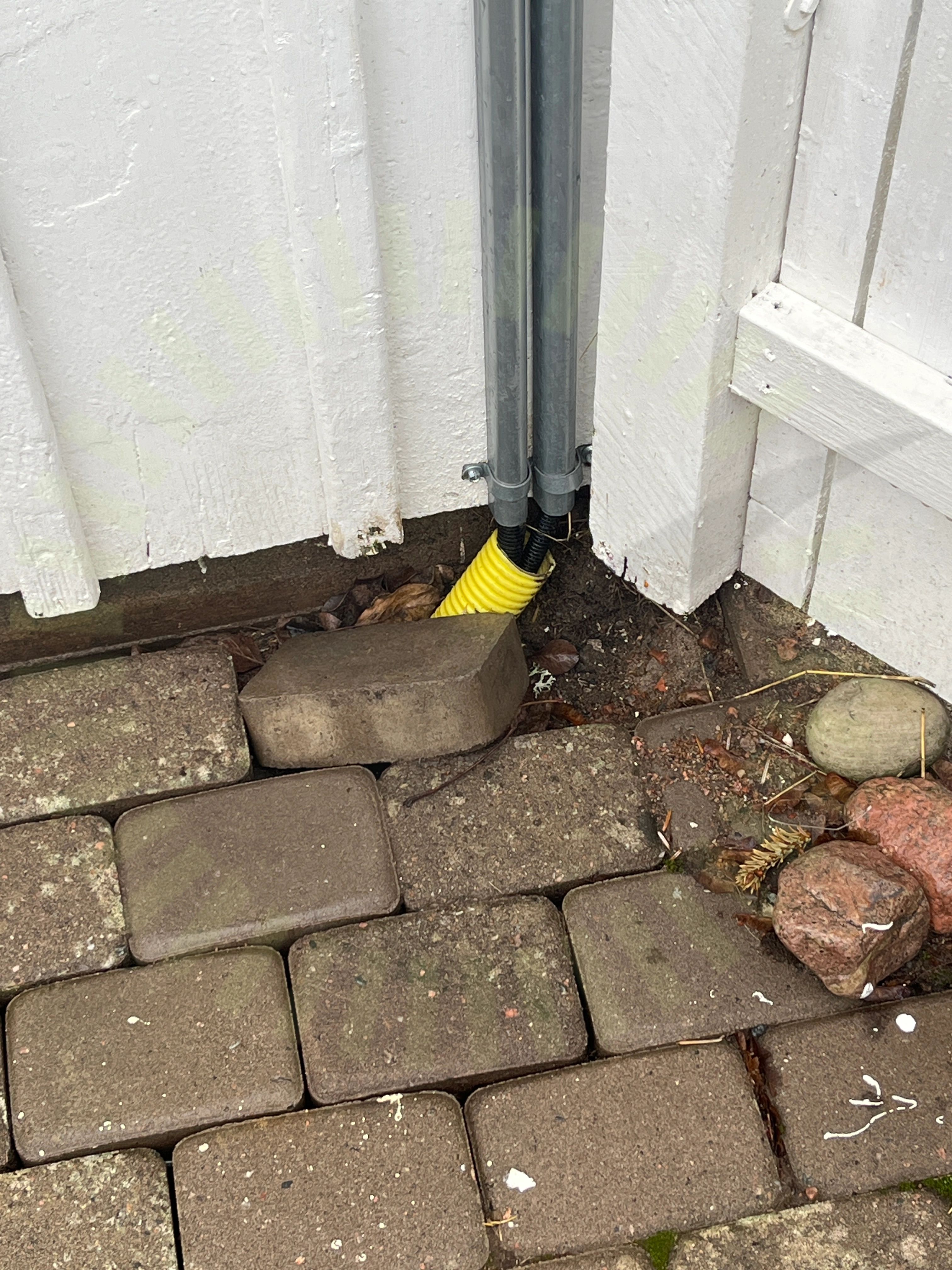

7.5 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

7.6 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Detta gäller hela garaget och delar av varje sektion på huset.

Snö- och vindlastberäkning

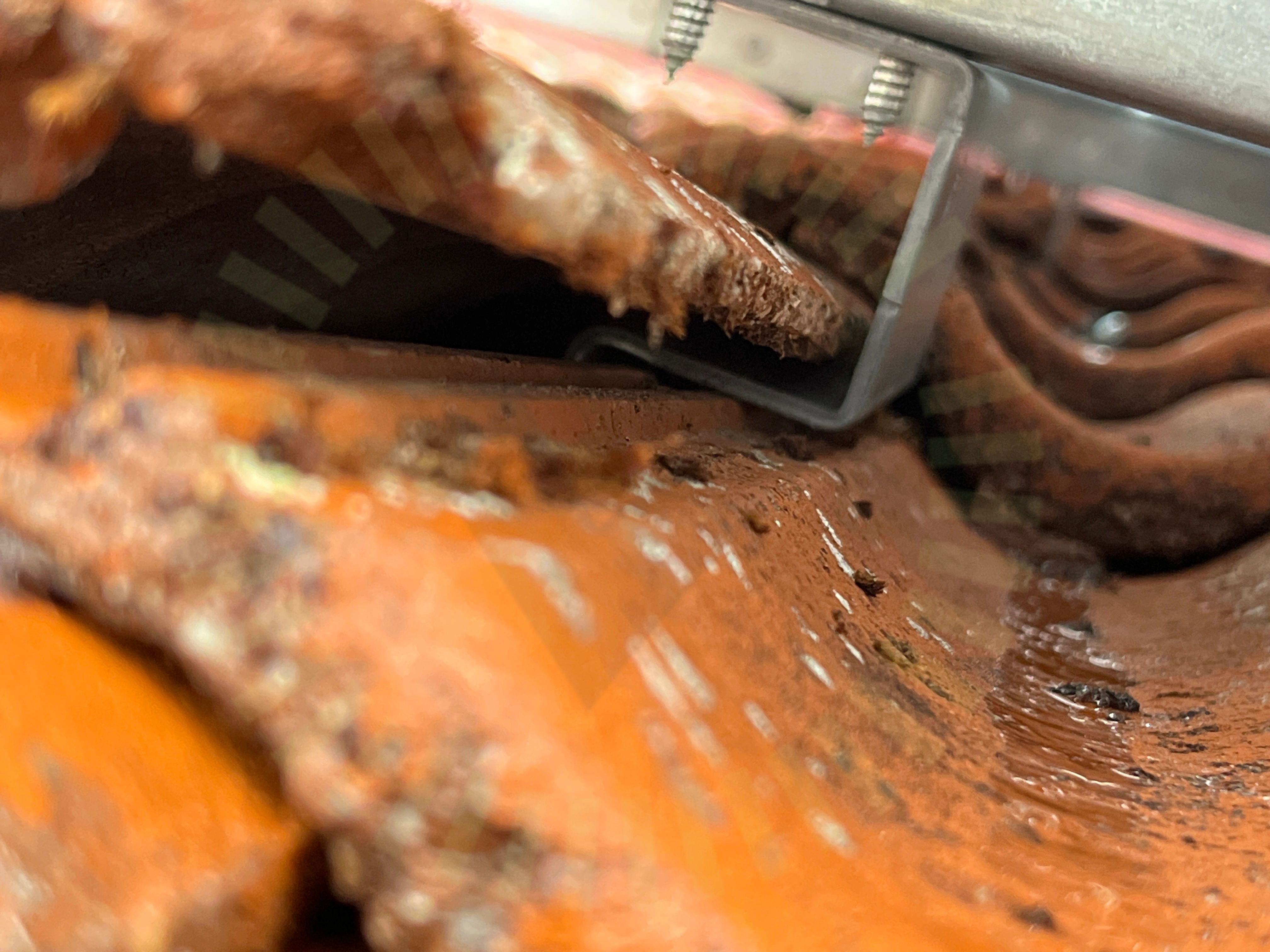

7.7 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

13/22

DC kabel förläggningFrämmande materialKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTvådelad TakkrokÄndklämmor skena

Ej tillgängligt vid besiktning

2/22

TakgenomföringUnderbyggnad

Undercentral

Godkända kontrollpunkter

7/7

FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

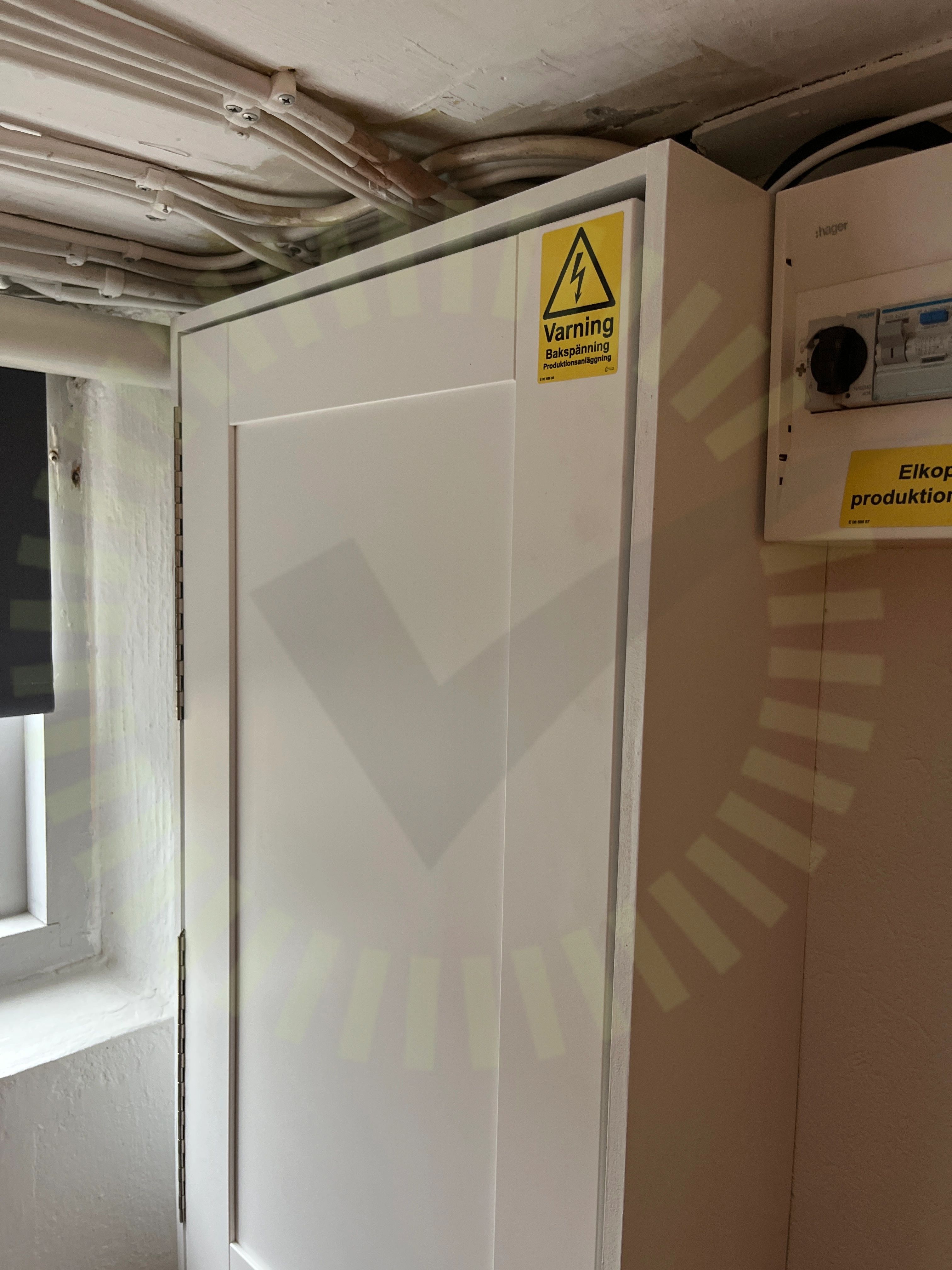

9.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/35

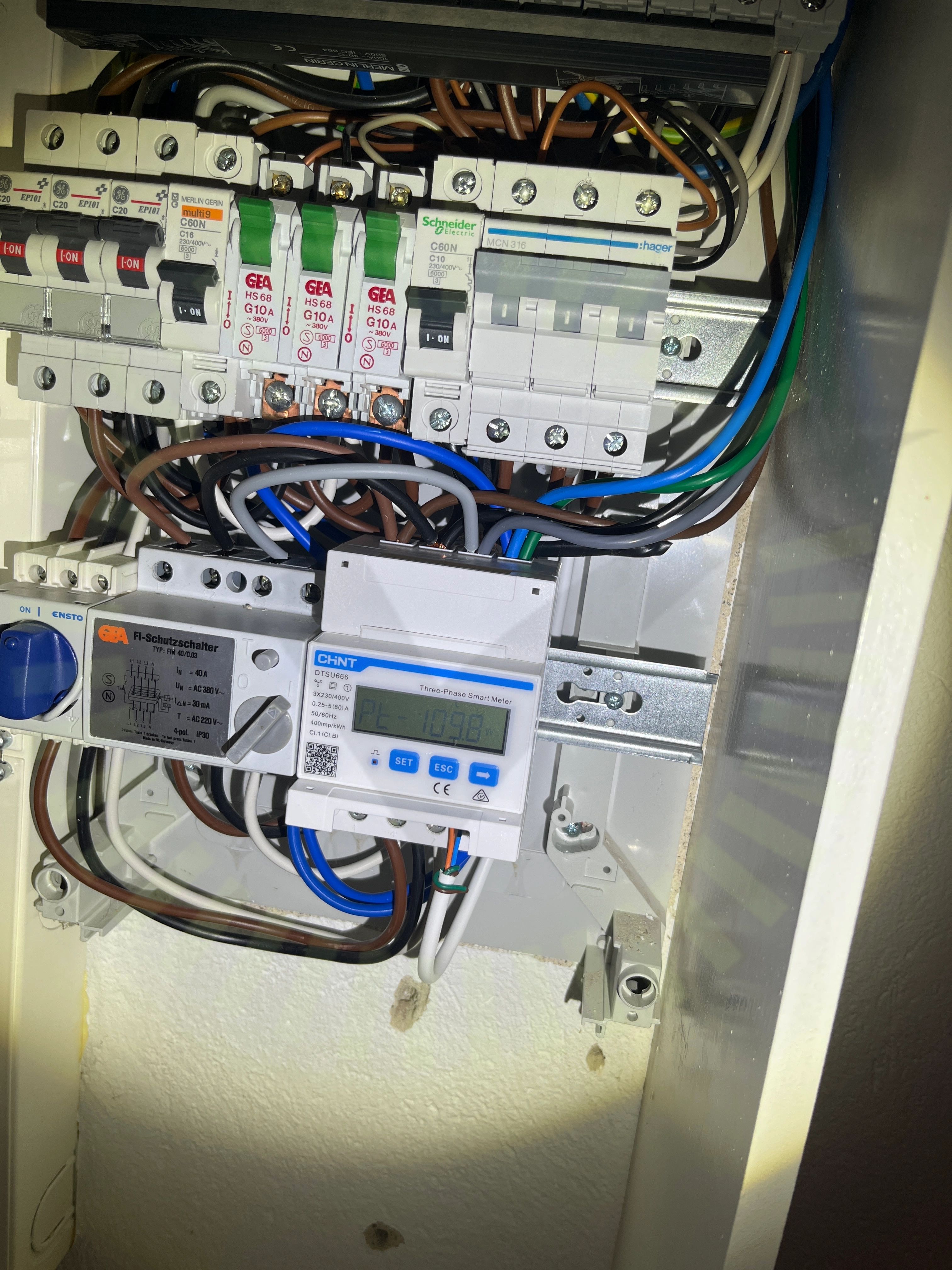

10.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Jord och neutralledaren till undercentralen är kopplad till neutralpunkten och är därför inte korrekt installerad.

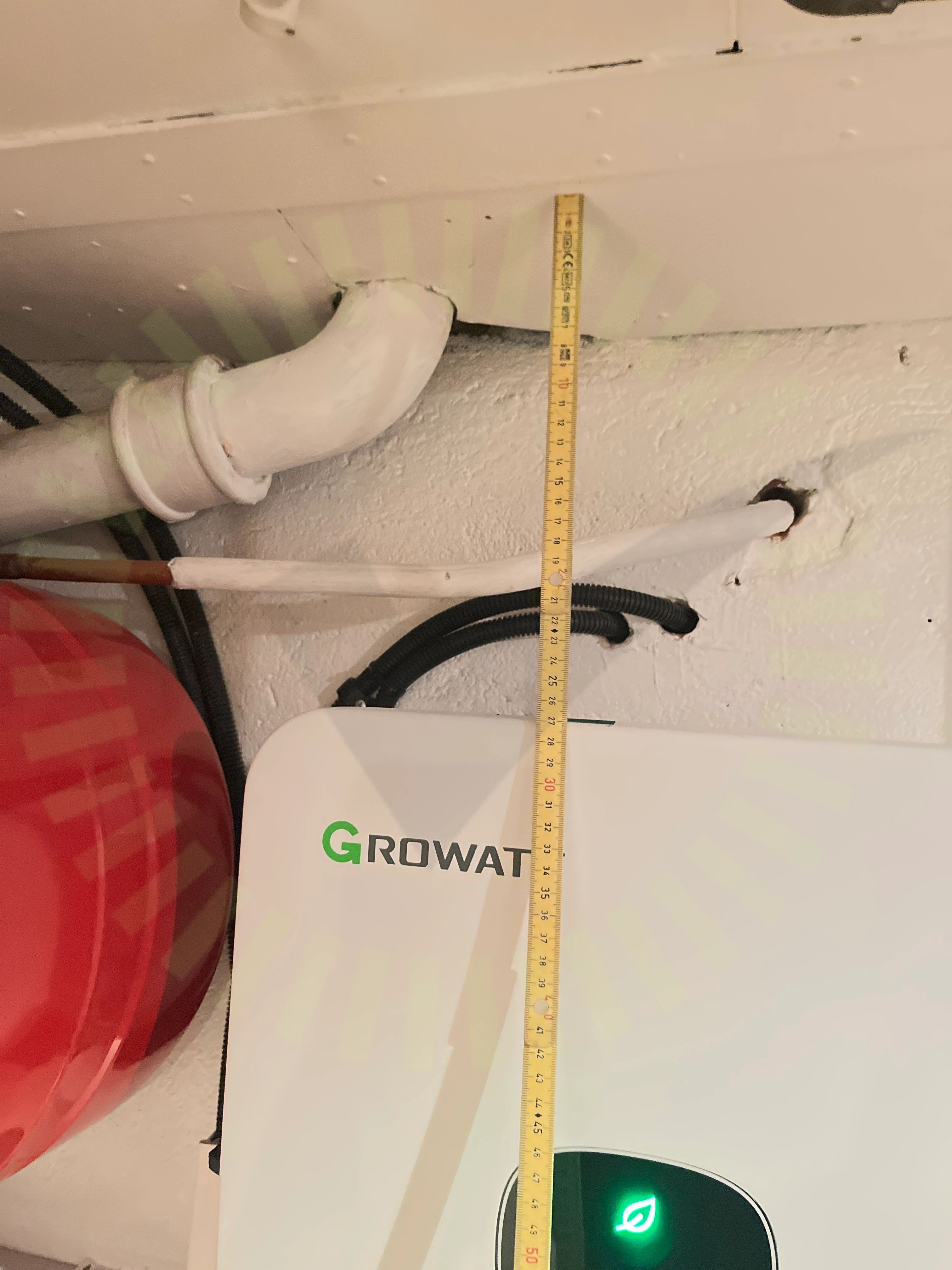

10.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Gäller både tak och åt sidan.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

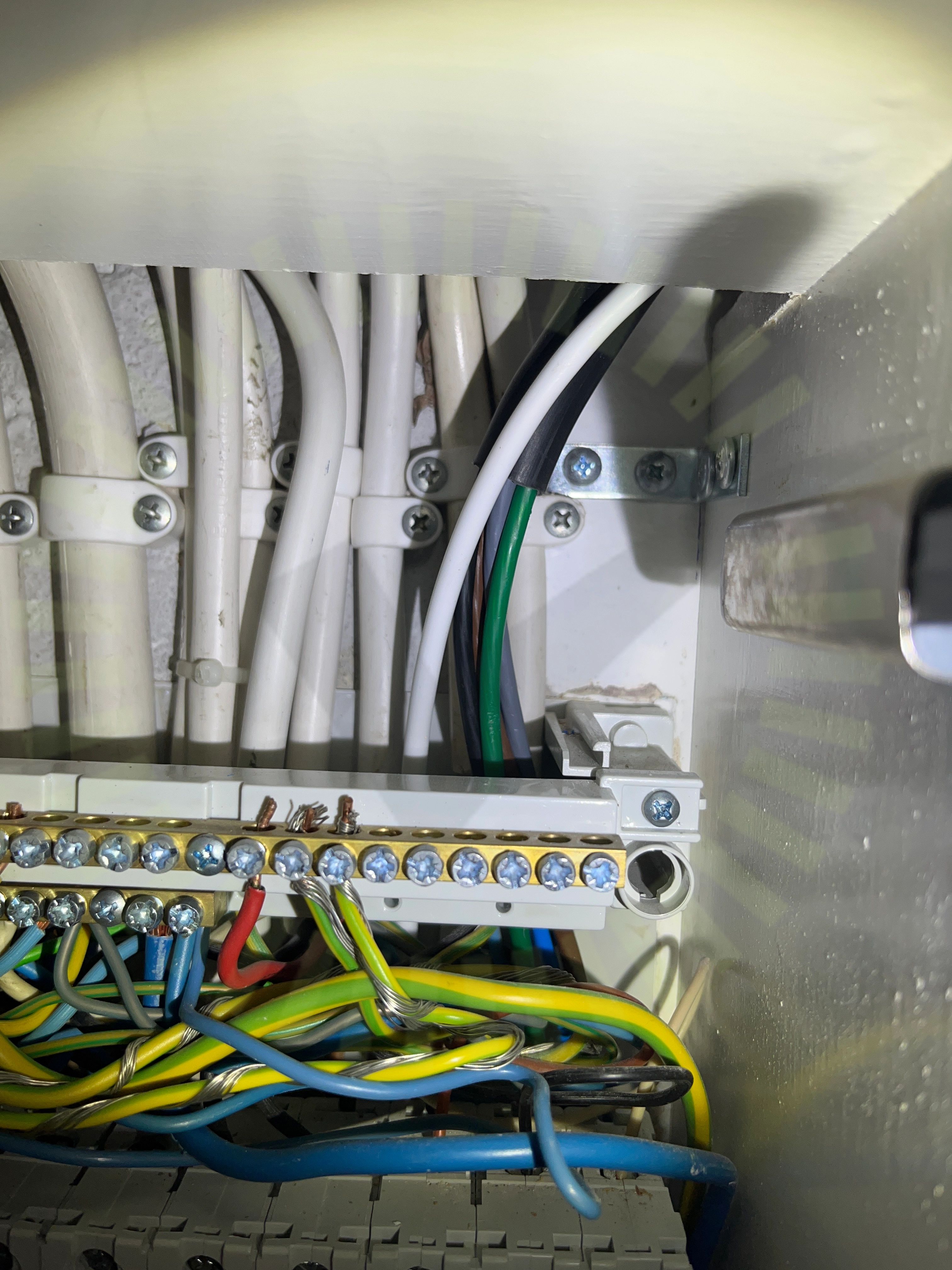

10.3 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

10.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 15

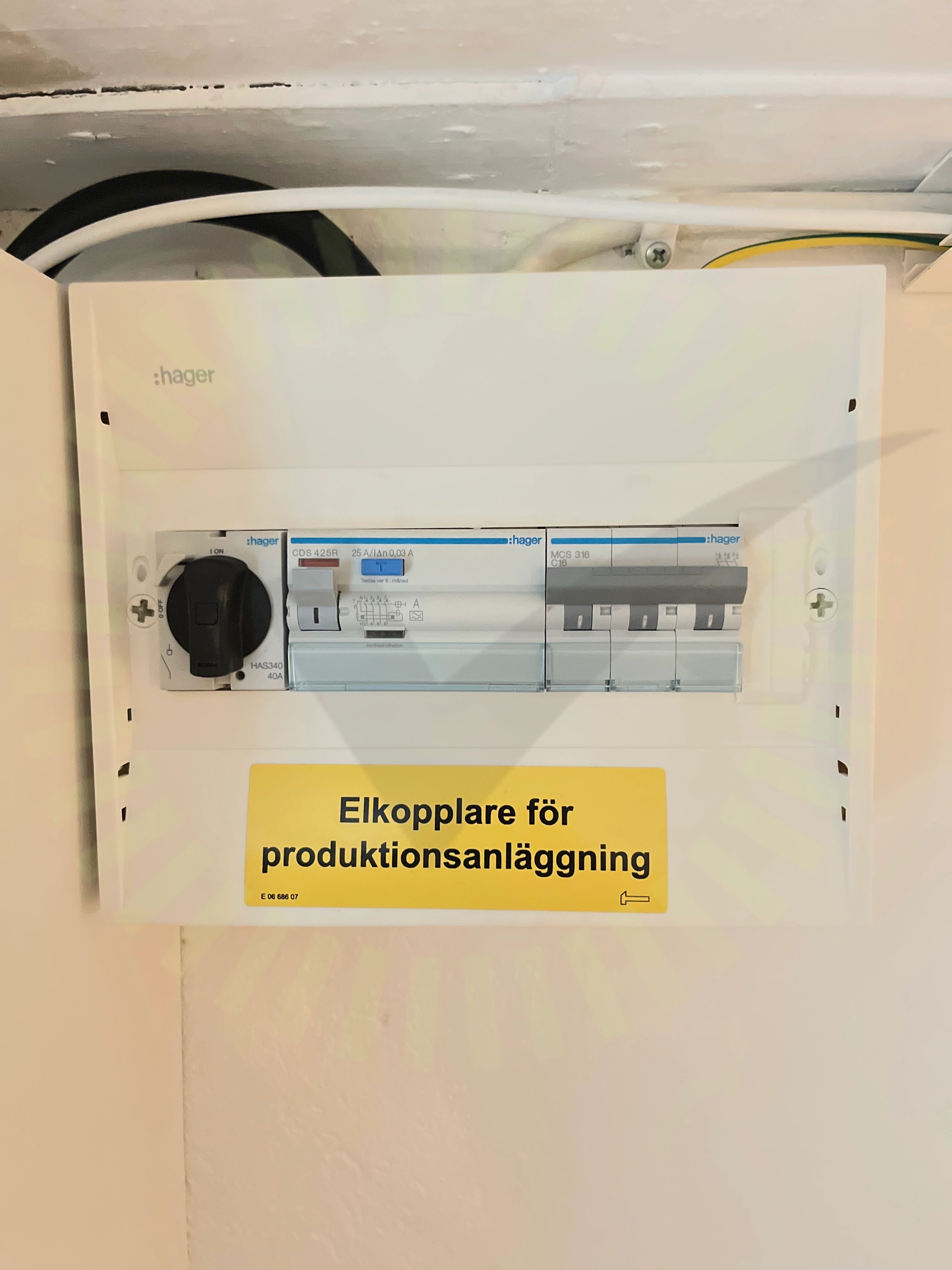

10.5 Identifiering
