Besiktningsrapport
9.2
Installation genom
Everöds Elbyrå
Datum
3 juli 2024
Ort
Fjälkinge, Skåne län
Kopplingslåda böjradie
Plåtinfästning
Kabeluppfästning

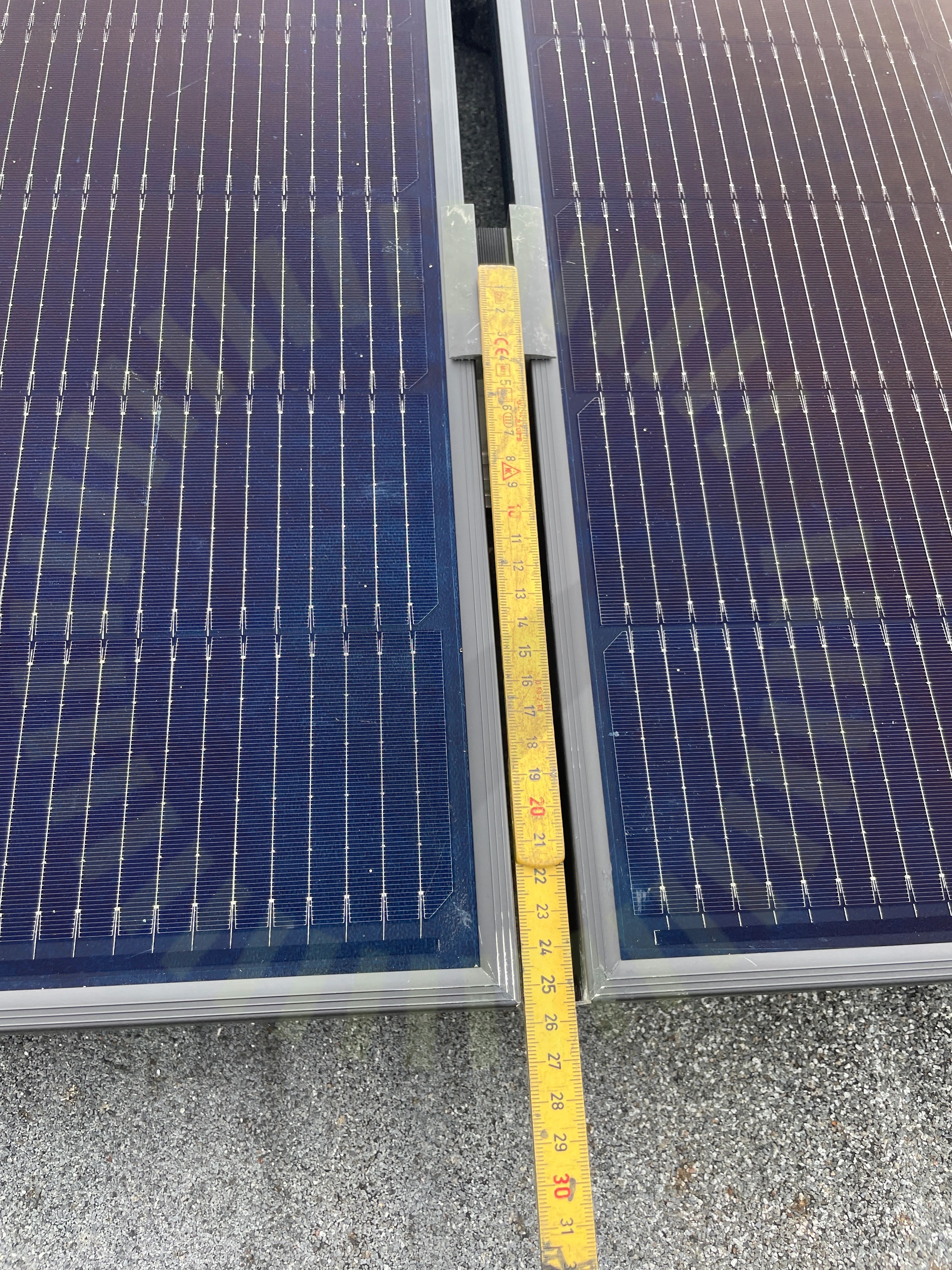

+ 2
94% godkända
6% ej godkända
Om installationen
Paneler
PhonoSolar: PS-(xxx)M8GFH-18/VNH
Montagesystem
Nordic Solar: Plåttak
Växelriktare
SunGrow: SH5-10RT
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Everöds Elbyrå som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Nordic Solar: Plåttak
Anmärkningar
3/19

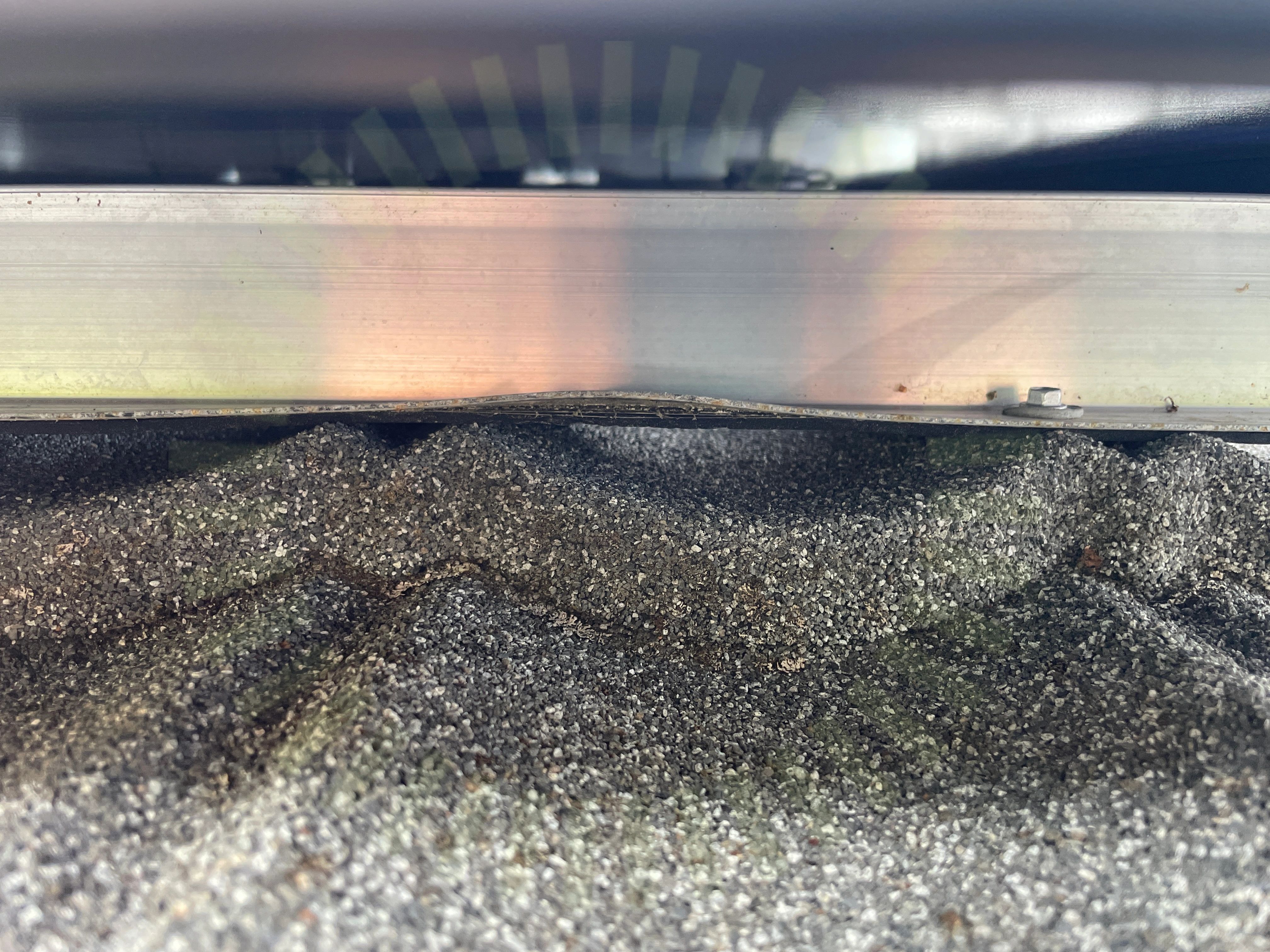

3.1 Skador
Inte godkänd
Skador noterade på montagesystemet.

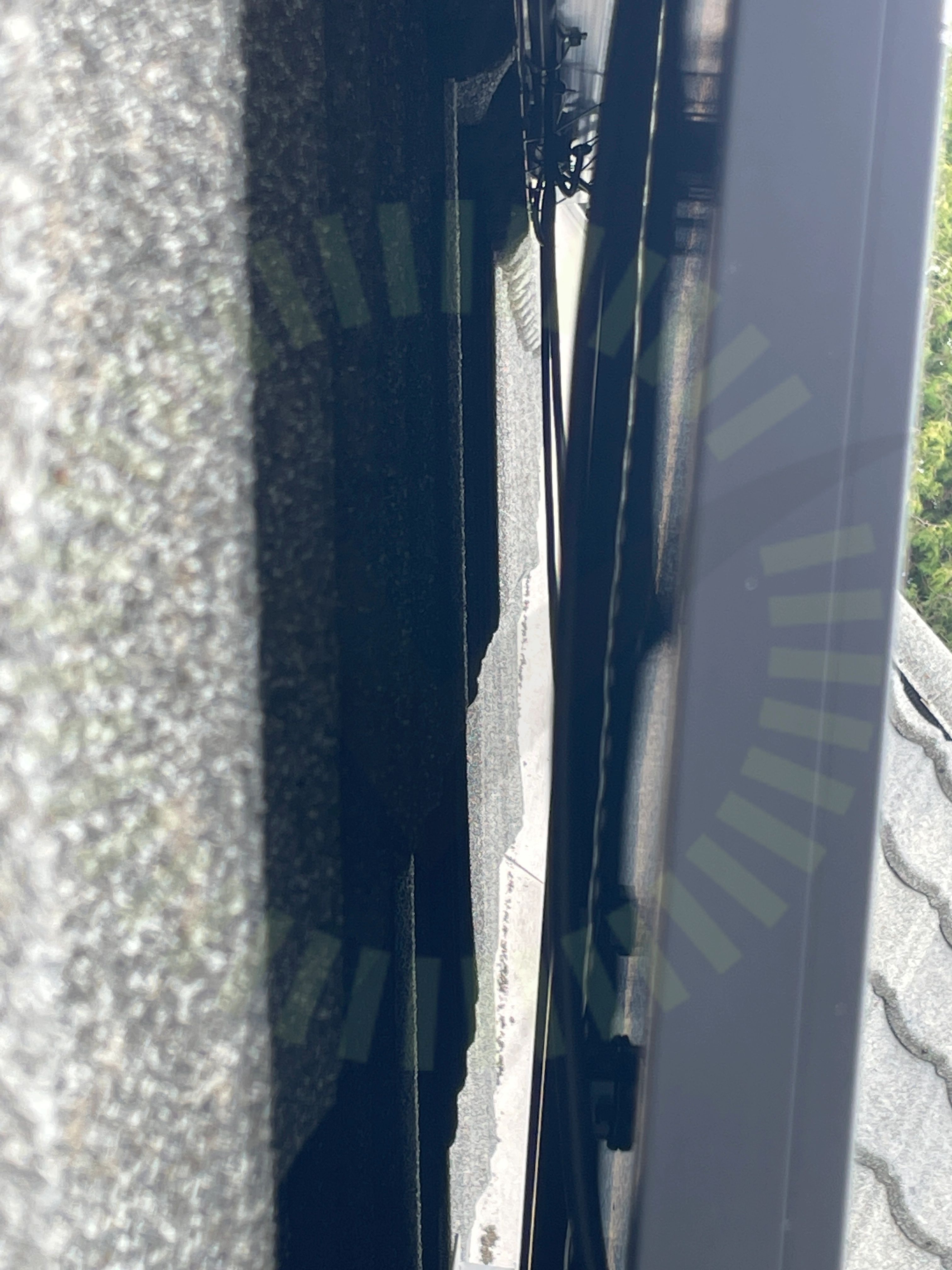

3.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

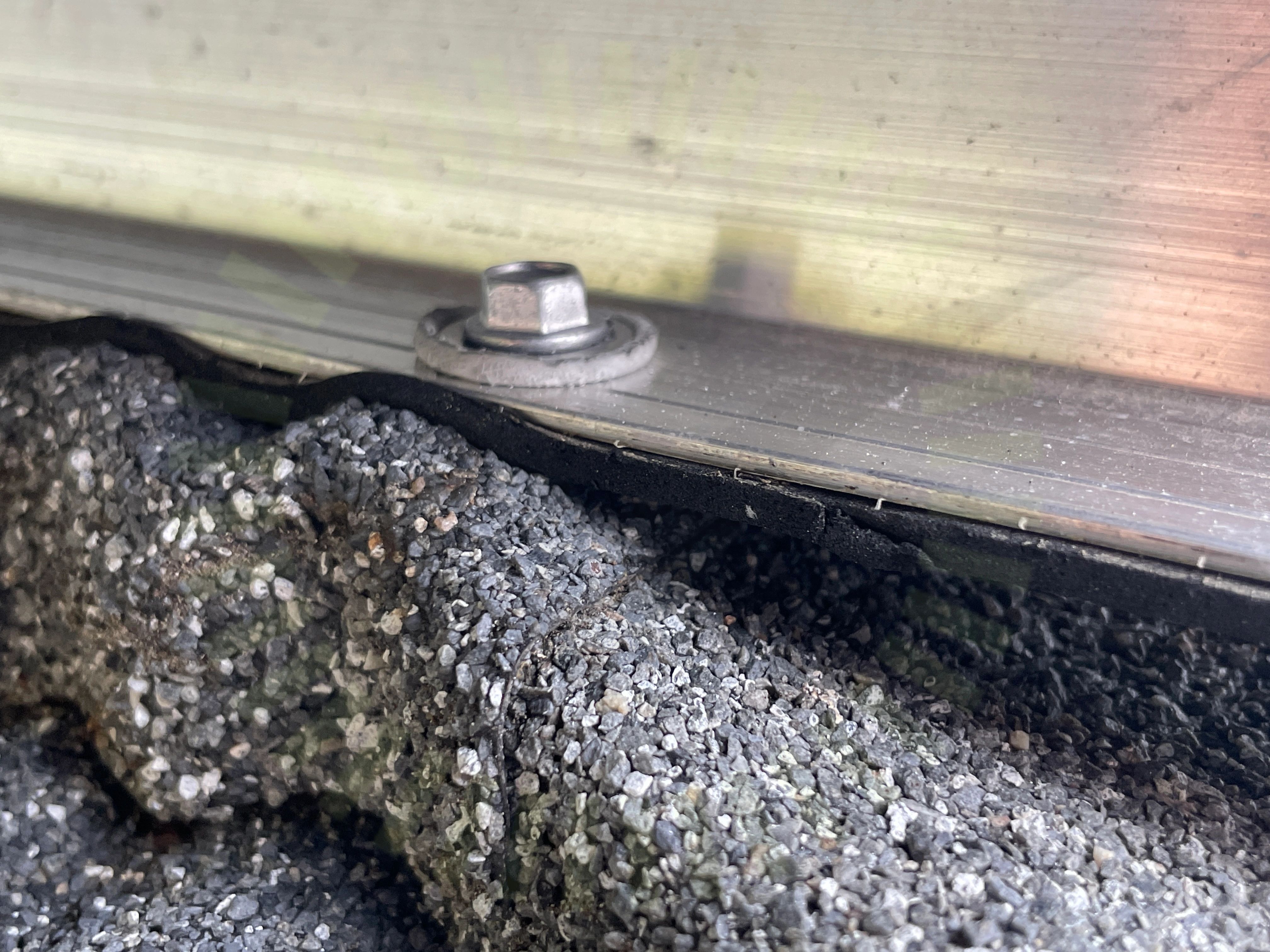

3.3 Plåtinfästning
Inte godkänd
Plåtinfästning har gjorts där två toppar i takplåten överlappar.
Nordic Solar Monteringsanvisning för plåttak, Sida 2
Godkända kontrollpunkter
16/19
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästningarnas placering
Kabeldragning mellan takytor
Mittklämmor
Potentialutjämningsledare
Skenornas överhäng
Skenors avstånd till varandra
Skruvarnas montering
Snö- och Vindlastberäkning
Säkerhetsavstånd
Termisk brytpunkt skenor
Tätning
Väderbeständigt material
Ändklämmor
Tak 1, PhonoSolar: PS-(xxx)M8GFH-18/VNH
Anmärkningar
3/14
4.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20230221. Sid 10-11
4.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.
4.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
11/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
