Besiktningsrapport

9.7

Installation genom

Takkraft

Datum

1 juli 2024

Ort

Söderby , Stockholms län

Takkrokarnas CC

Ändklämmor skena

Takgenomföring

Avstånd närliggande objekt

97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBT

MontagesystemWeland Stål: Råspont

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörUndercentral

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörSäkerhetsbrytare AC

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

2.1 Instruktionsbok på svenska

Kundkommentar

Saknas instruktioner på svenska för växelriktare.

DMEGC: DM(XXX)M10RT-B54HBT

Anmärkningar

1/18

3.1 Skador på panel

Kundkommentar

Kund har sett installatörer gå på paneler under installationen.

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Eastron: Sigen Sensor TP-CT120-DH

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

SigenEnergy: SigenStor EC 5.0-25.0 TP

Anmärkningar

1/47

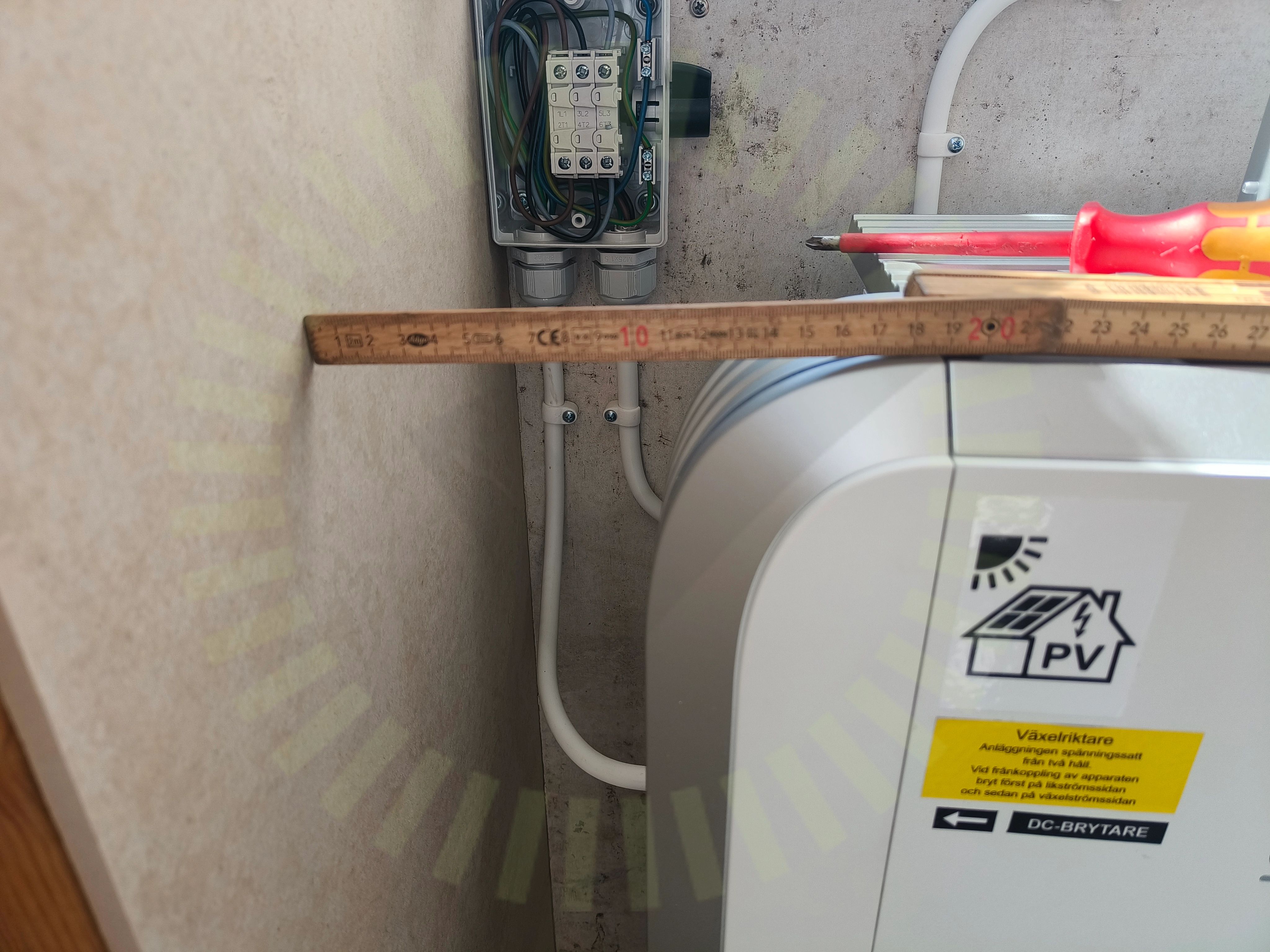

5.1 Avstånd närliggande objekt

Överenskommelse

Produkten har för lite fritt utrymme i sidled. Placering överenskommet med kund.

User manual ver 2.0 Sida 24

Godkända kontrollpunkter

46/47

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

3/22

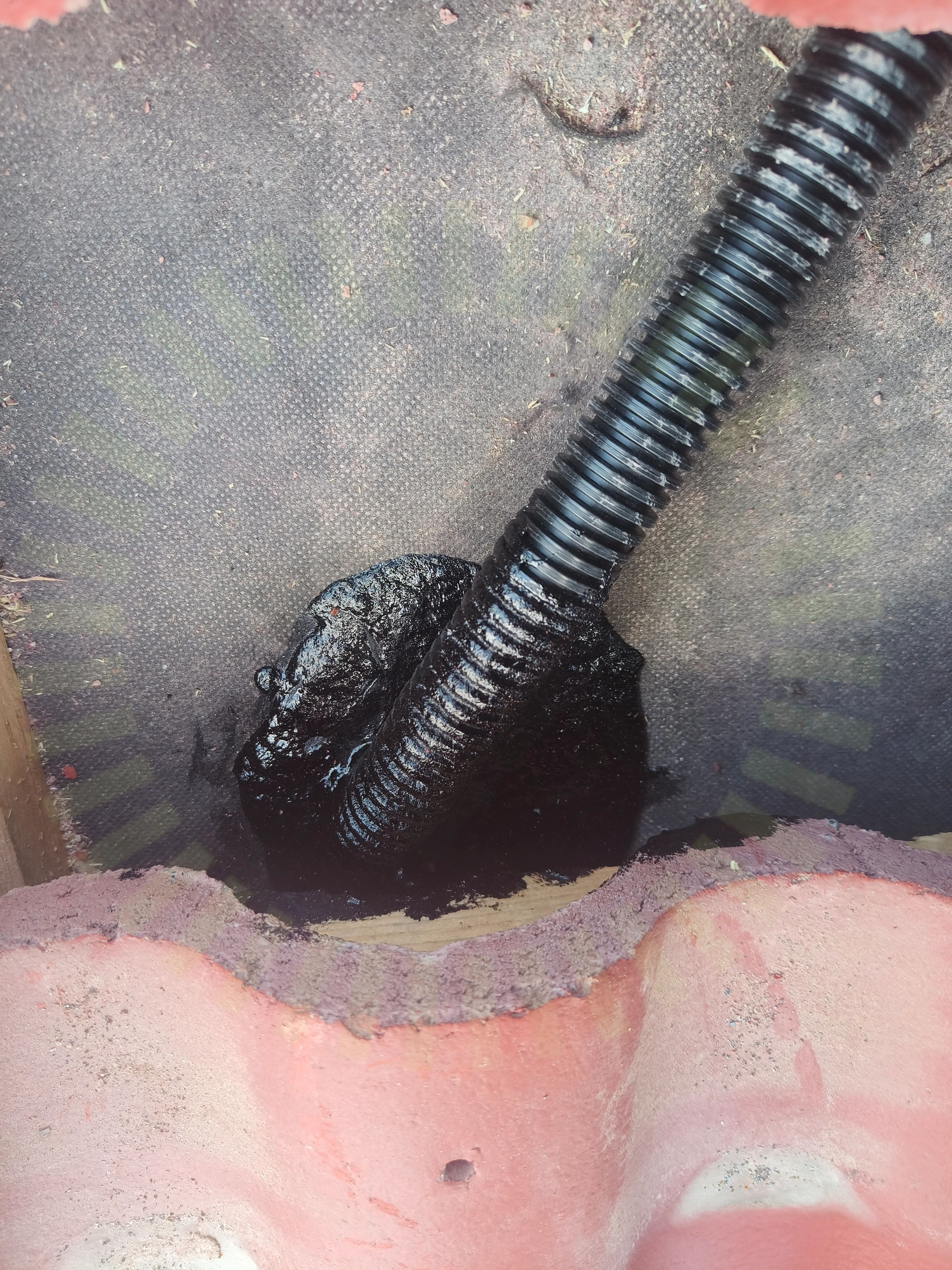

8.1 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

8.2 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen. Uppmätt cirka 80 cm på fält där det ska vara max 66 cm.

Snö- och vindlastberäkning

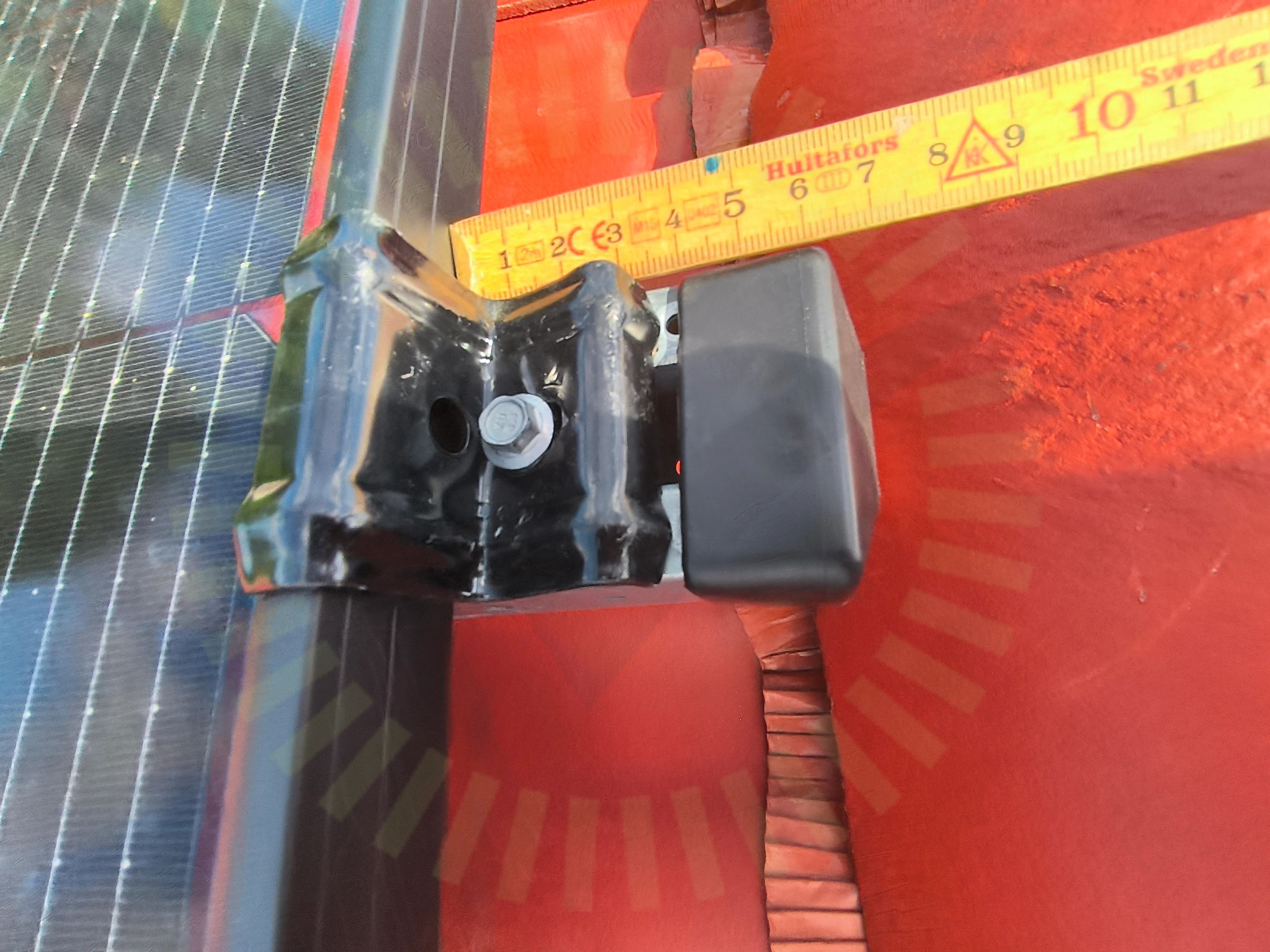

8.3 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

Godkända kontrollpunkter

19/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt material
