Besiktningsrapport

9.0

Installation av

Sesol

Datum

17 oktober 2023

Ort

Agnesberg, Västra Götalands län

Ändklämmor skena

Kontaktdon

Kabeldragning mellan takytor

+ 5

89% godkända

11% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Weland Stål: Plåttak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tak 1, Longi: LR5-54HPB (17)Tak 1, Weland Stål: Plåttak (18)Undercentral (9)Varselmärkning (5)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

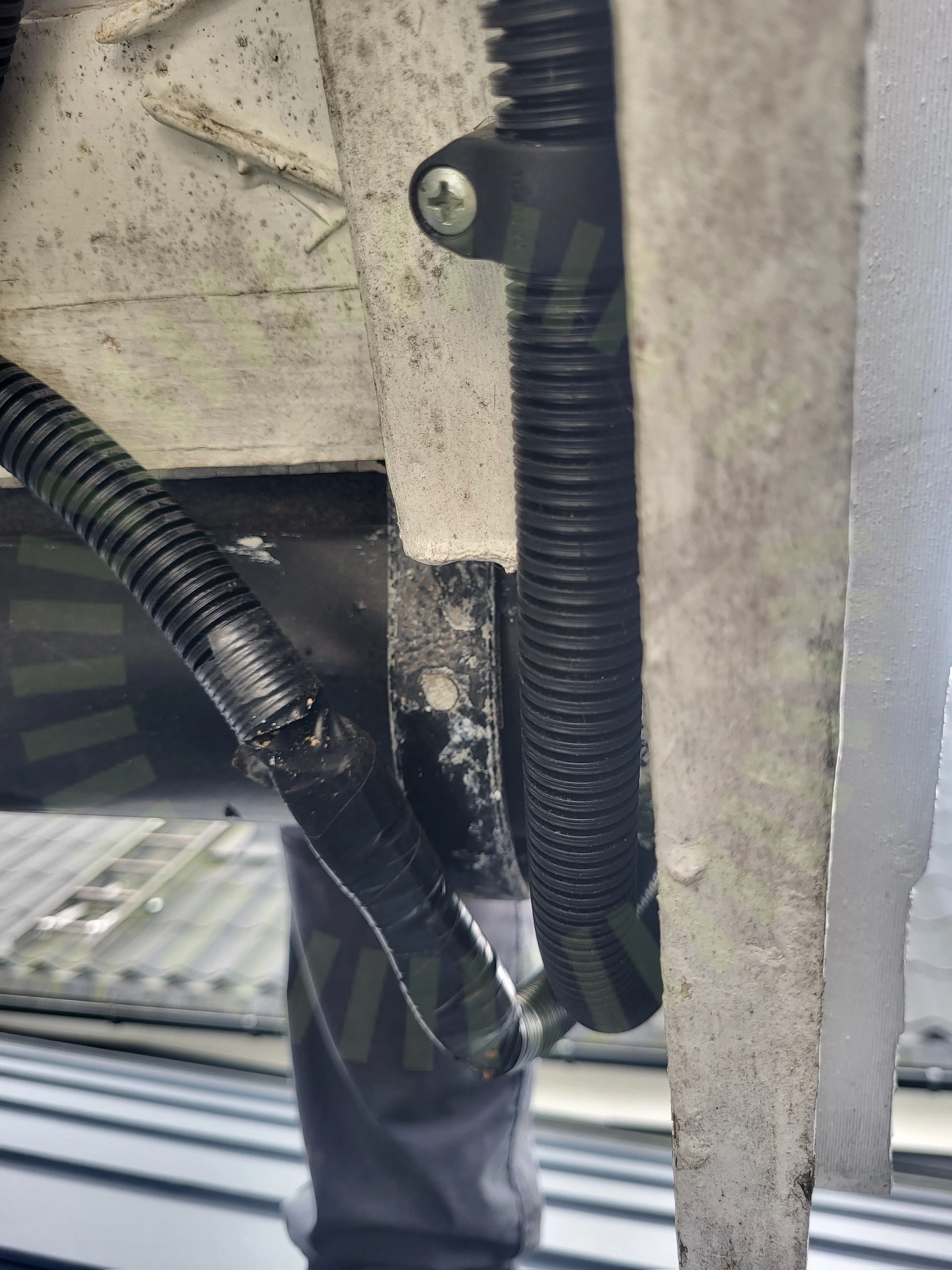

3.1 Kontaktdon

Inte godkänd

Tejp får inte monteras över kontaktdonet.

Godkända kontrollpunkter

16/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Panelkablaget generell böjradie

Panelkablagets böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, Weland Stål: Plåttak

Anmärkningar

4/16

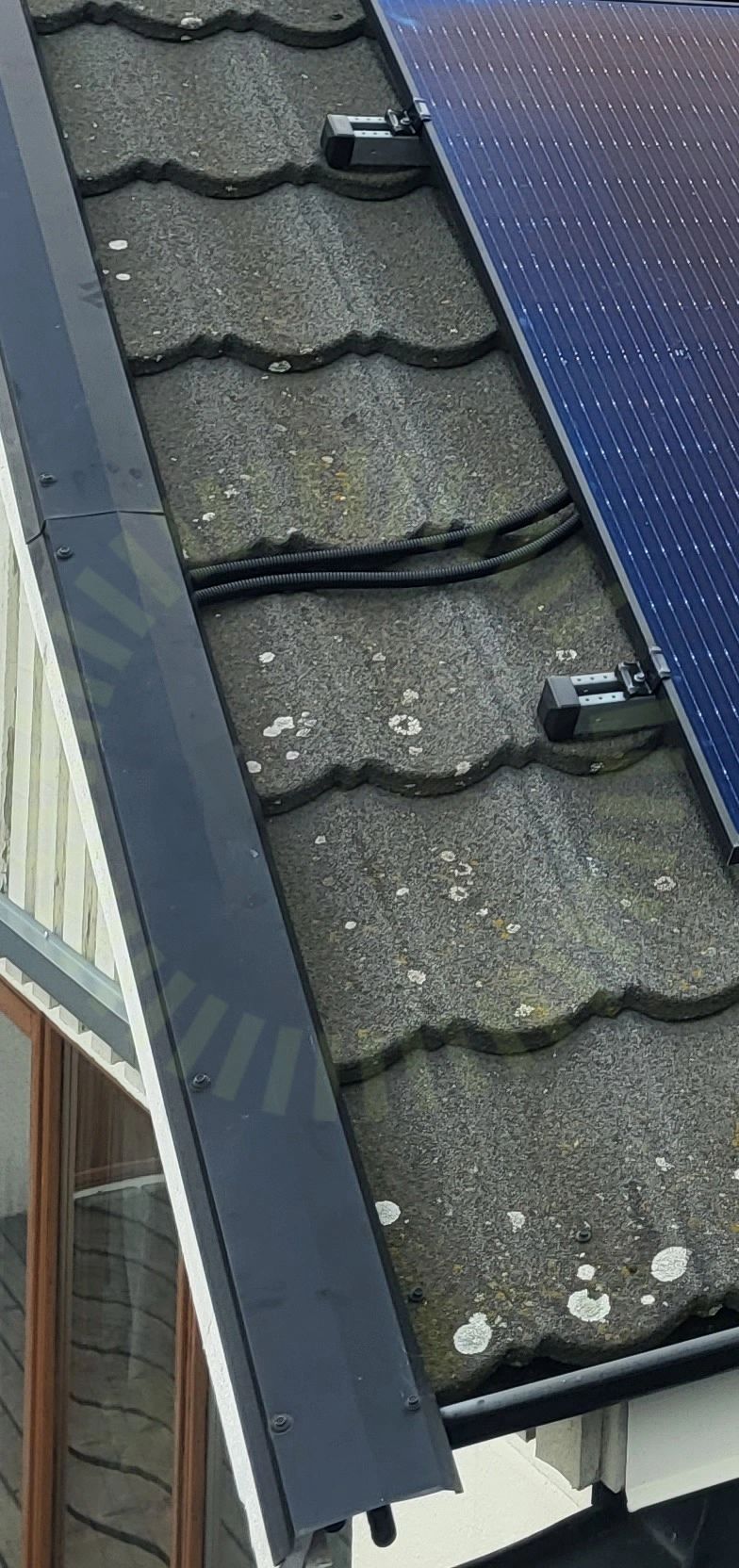

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad. Ligger löst ut från vindskiva till panelfälten.

SS 436 40 00 (712.522.101)

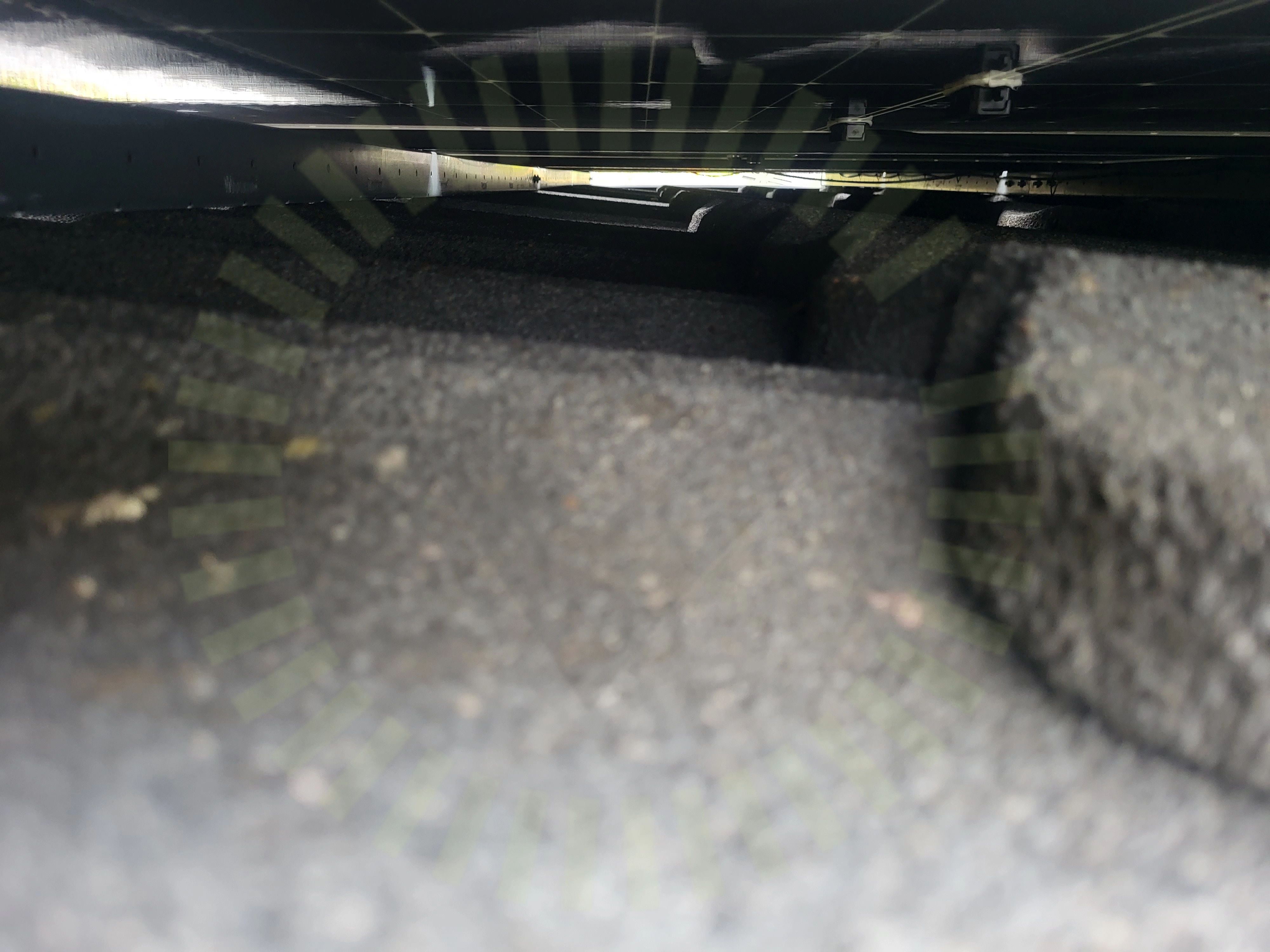

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kabel hänger lång sträcka utan uppfästning.

SS 436 40 00 (712.522.101)

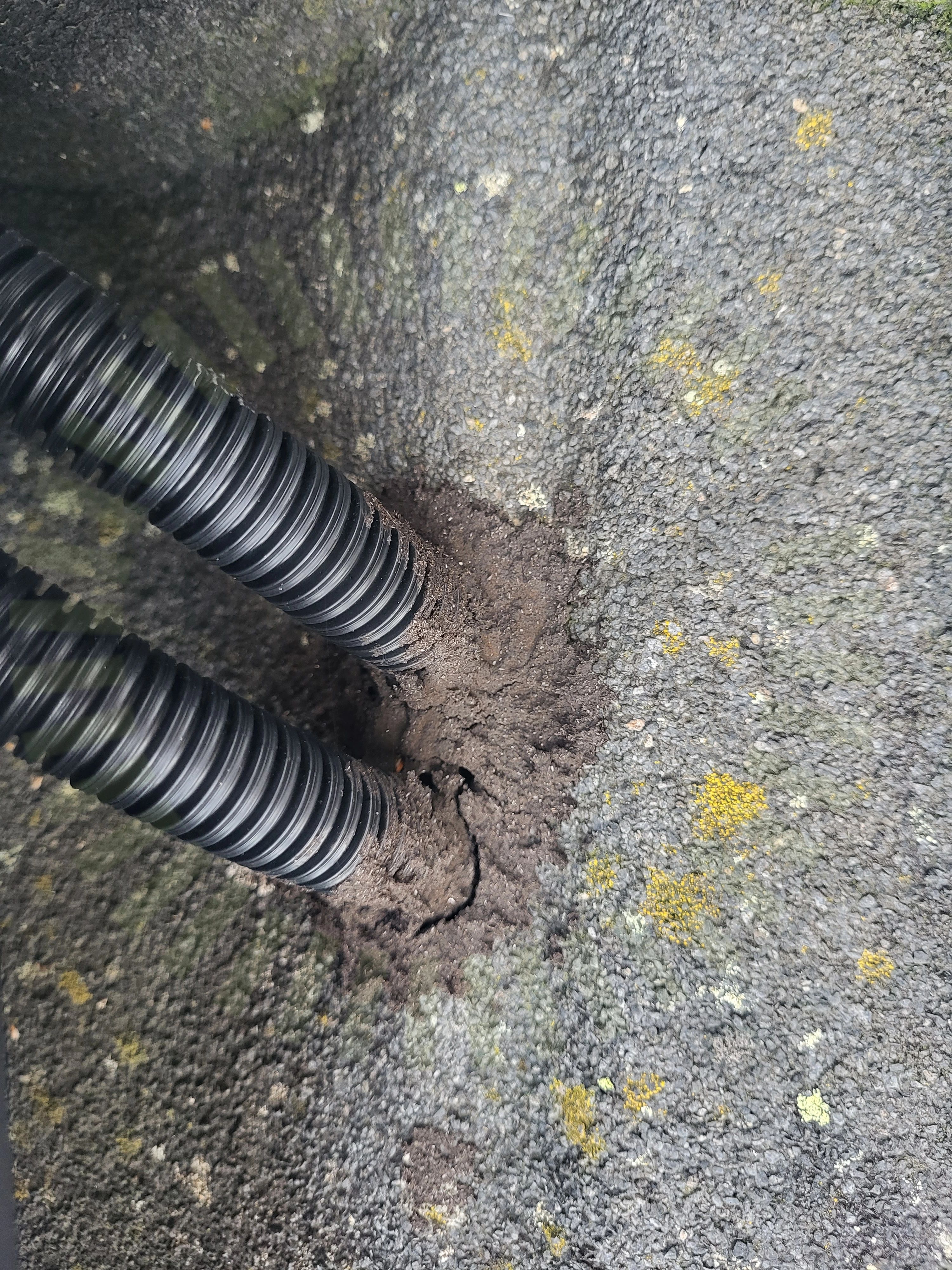

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.4 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte åtskruvat.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

10/16

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenskarvar

Snö- och Vindlastberäkning

Väderbeständigt material

Ej tillgängligt vid besiktning

2/16

Använd skruv

Infästning skena

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

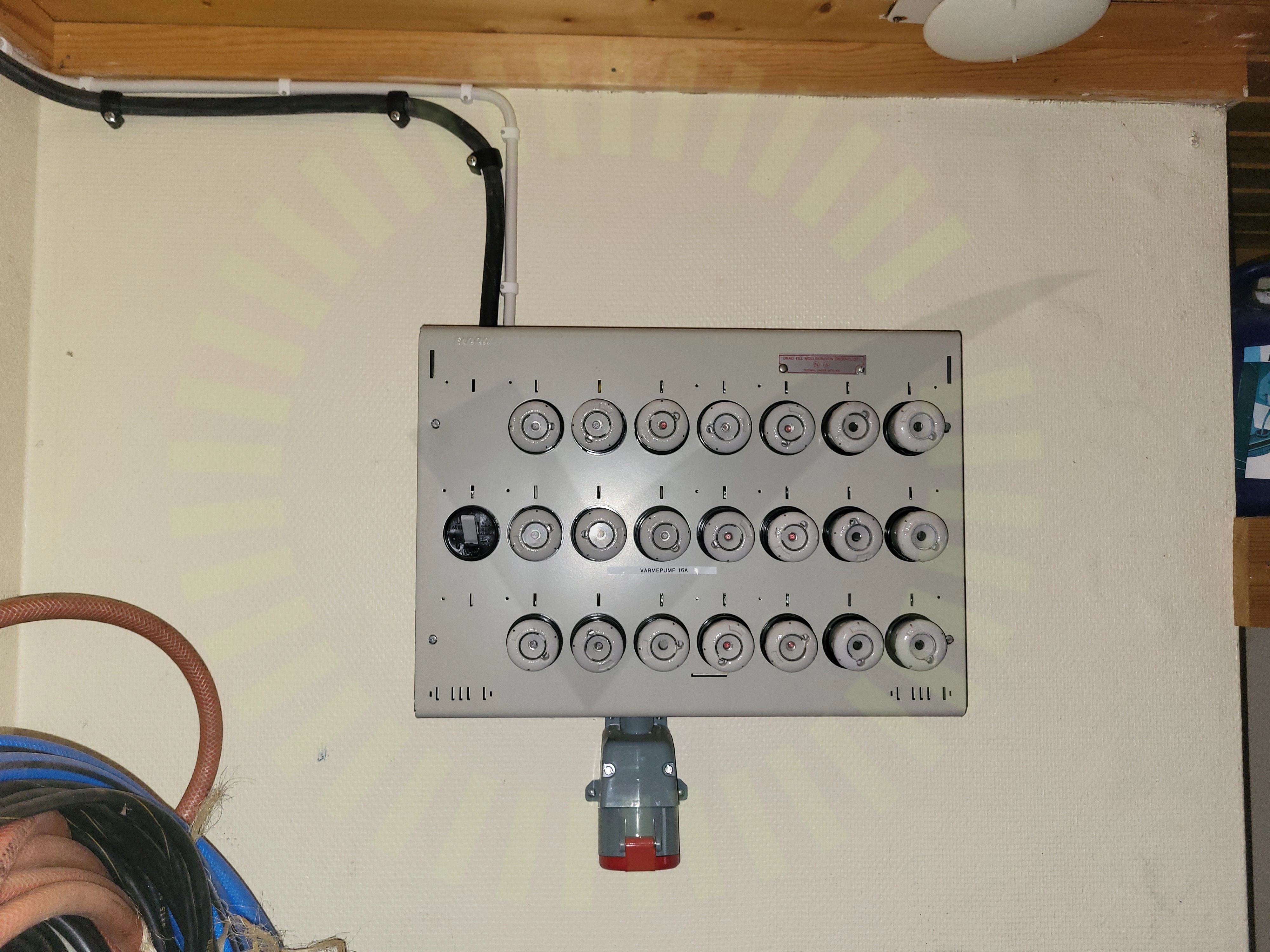

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

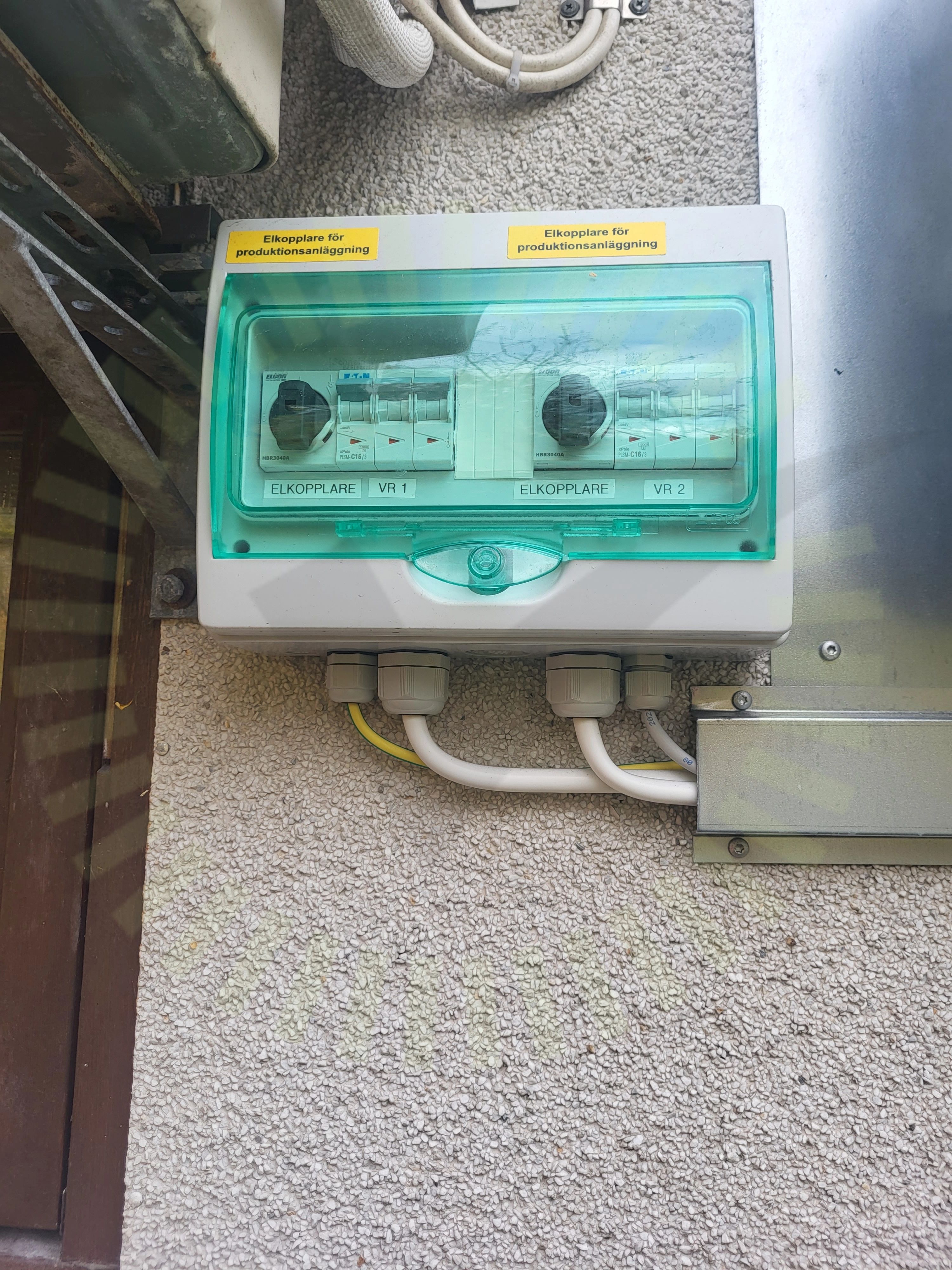

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav på undercentral samt central där växelriktare är ansluten. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

2/36

7.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har för skarp böjradie in i växelriktarens förskruvning.

SS 436 40 00 (522.8.3)

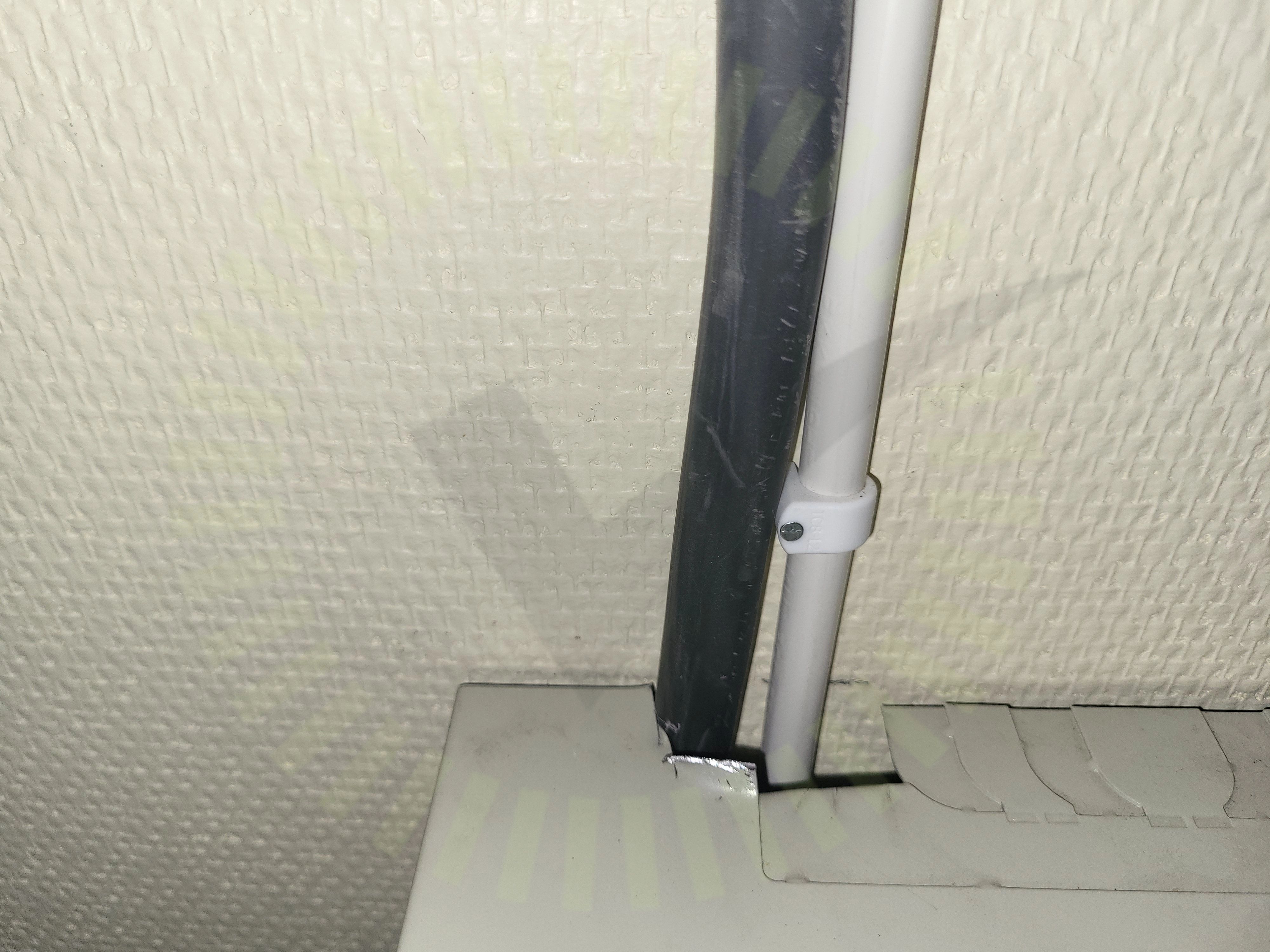

7.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

33/36

AC anslutning växelriktare

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Genomföringar
