1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.9
Installation genom
EcoKraft
Datum
5 juni 2023
Ort
Upplands Väsby, Stockholms län
87% godkända13% ej godkända
Om installationen
PanelerBAUER Solar: BS-108M10HBB-GG
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSunGrow: SG5-12RT
TillbehörElmaterial: Kapsling
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema är otydligt. Kontroll av strängdesign inte tillgängligt. Strängar ser ut att vara av olika storlek men är ändå kopplade på samma MPPT.
Godkända kontrollpunkter
1/3Avtal
Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
Tak 1, BAUER Solar: BS-108M10HBB-GG
Anmärkningar
2/17

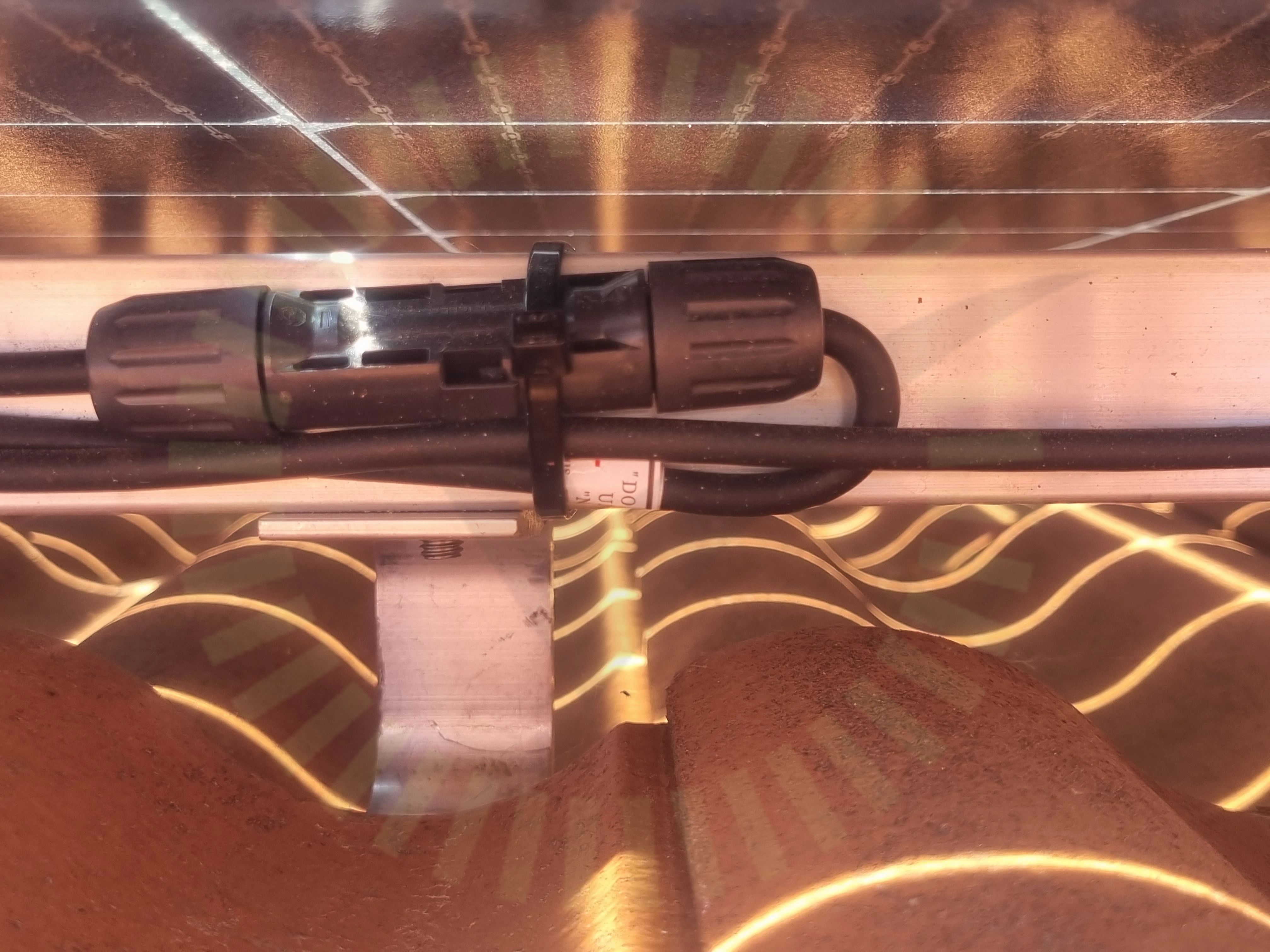

3.1 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie där kablage kommer ur kontakt

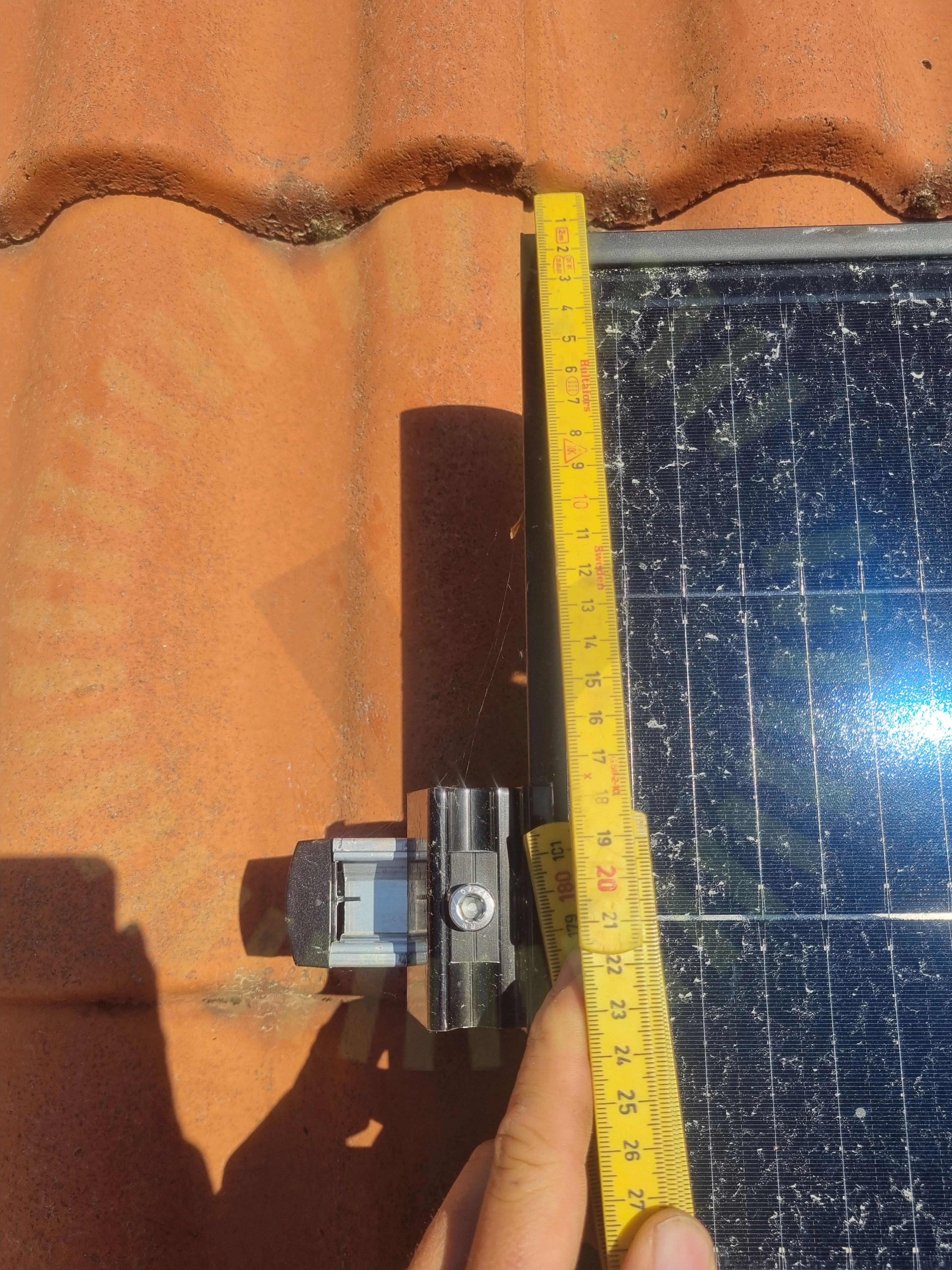

3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för den använda klämzonen saknas.
Godkända kontrollpunkter
14/17Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKopplingslådaLutningPanelramar separeradePunktbelastningSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
5/30

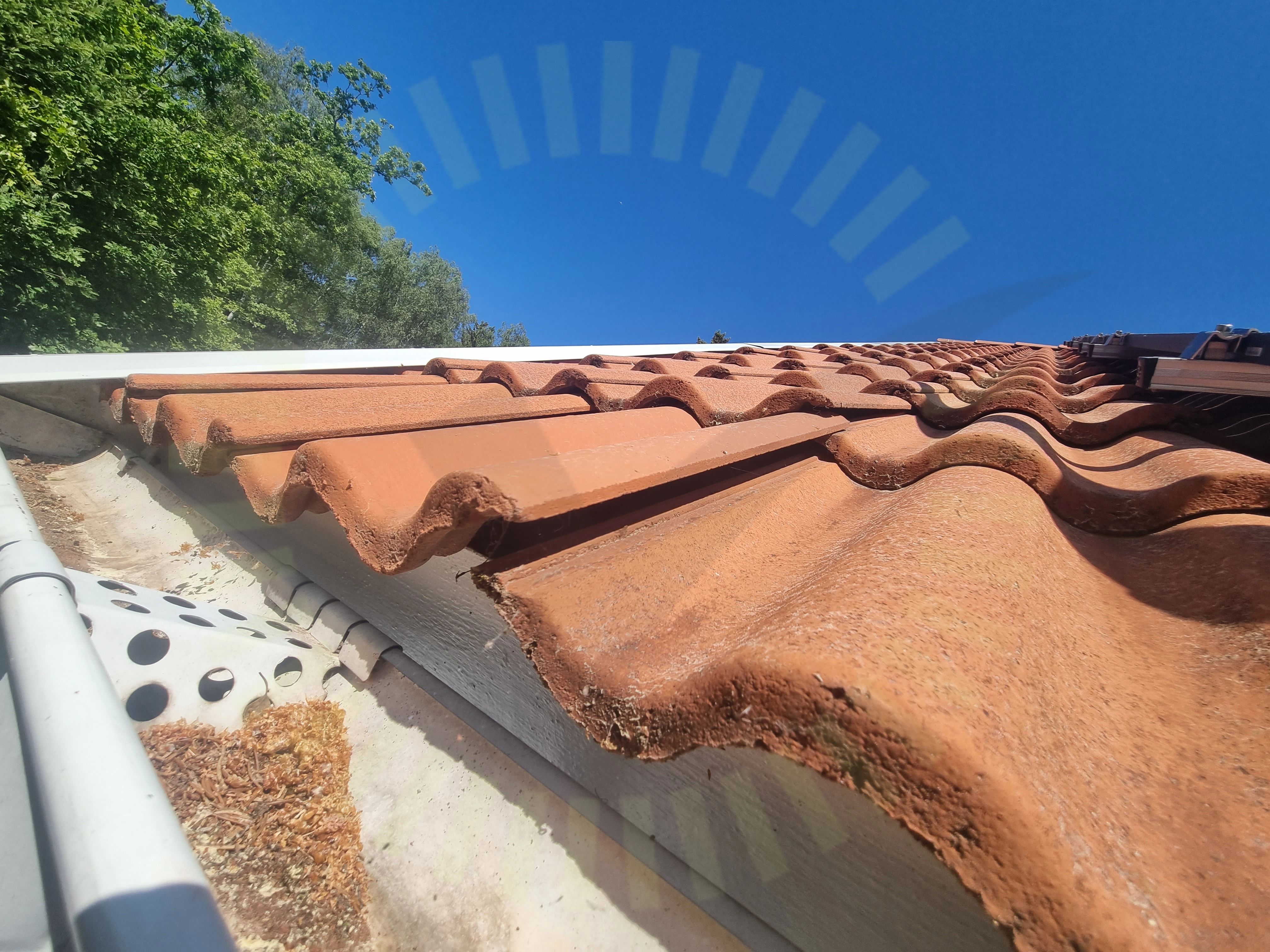

4.1 Glipa mellan takpannor/ trasiga takpannor
Inte godkändTakpannor har lagts tillbaka felaktigt.

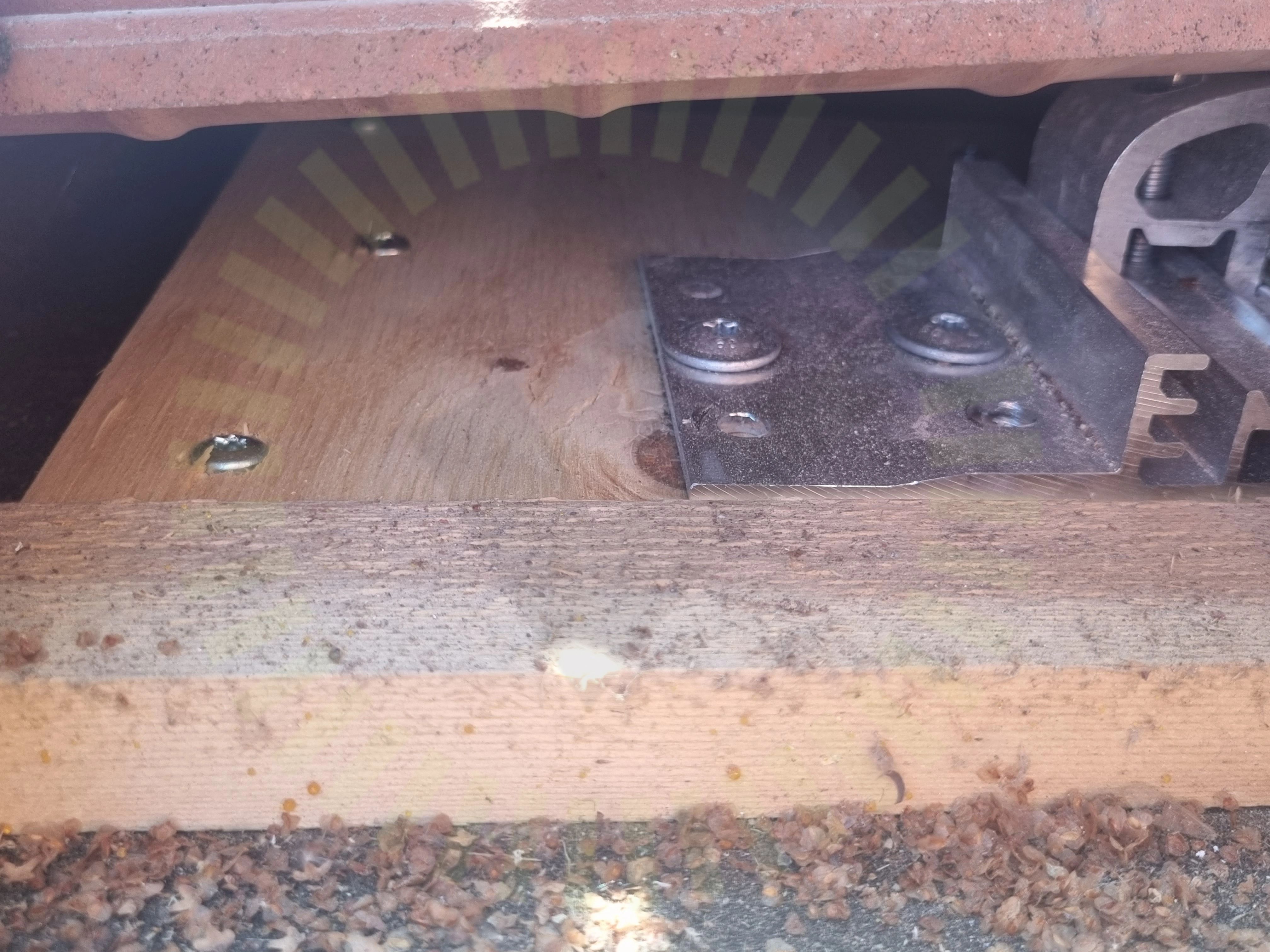

4.2 Infästning utanför takstol
Inte godkändKroken i bild är inte korrekt monterad i takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol. Basplattan sitter med fel antal skruv och kroken är inte placerad korrekt på fördelningsplattan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

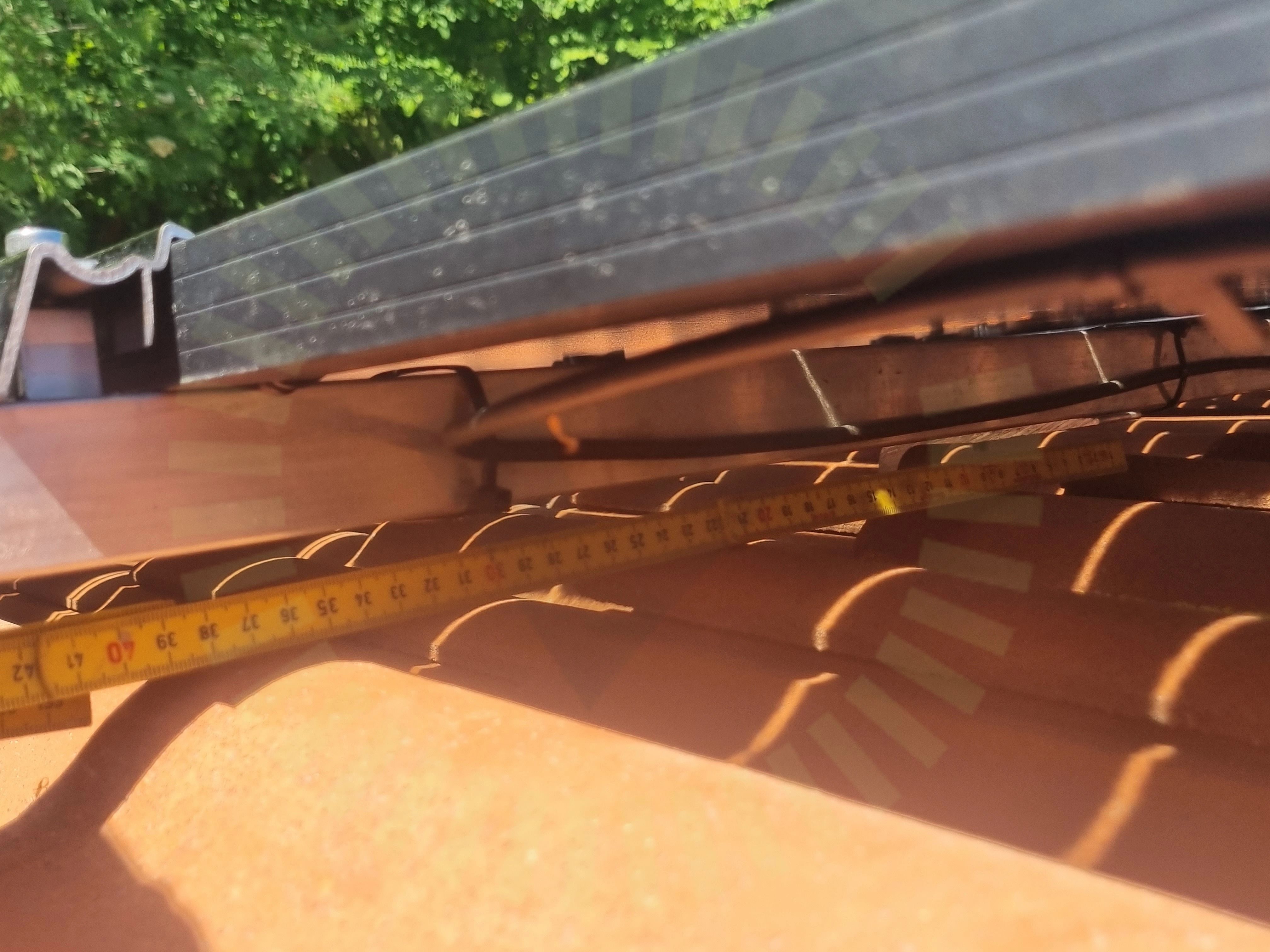

4.3 Skenornas överhäng
Inte godkändLastberäkning för valt montagesytem saknas uppmätt överhäng 400mm
Snö- och vindlastberäkning
4.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning för valt montagesytem saknas
Tillverkarens montageanvisningar
4.5 Takkrokarnas CC
Inte godkändLastberäkning för valt montagesytem saknas uppmätt cc mått 1200mm med tätare på kantzon
Snö- och vindlastberäkning
Godkända kontrollpunkter
24/30Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTakstolsbreddTakstolsinfästningTermisk brytpunkt skenorTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/30Takgenomföring
Varselmärkning
Anmärkningar
1/5

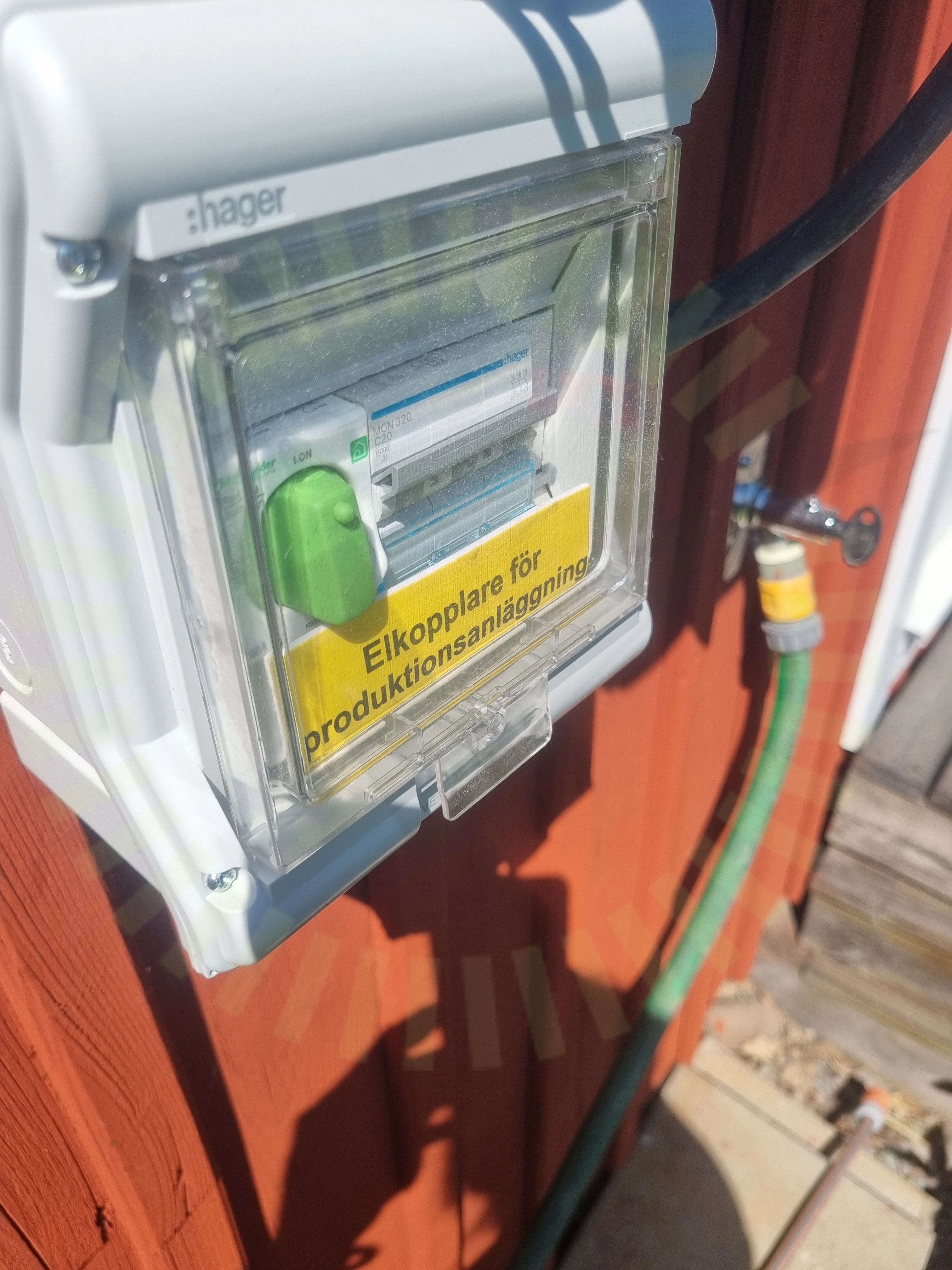

5.1 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt. Skylt Ligger lös i kapsling
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
4/35

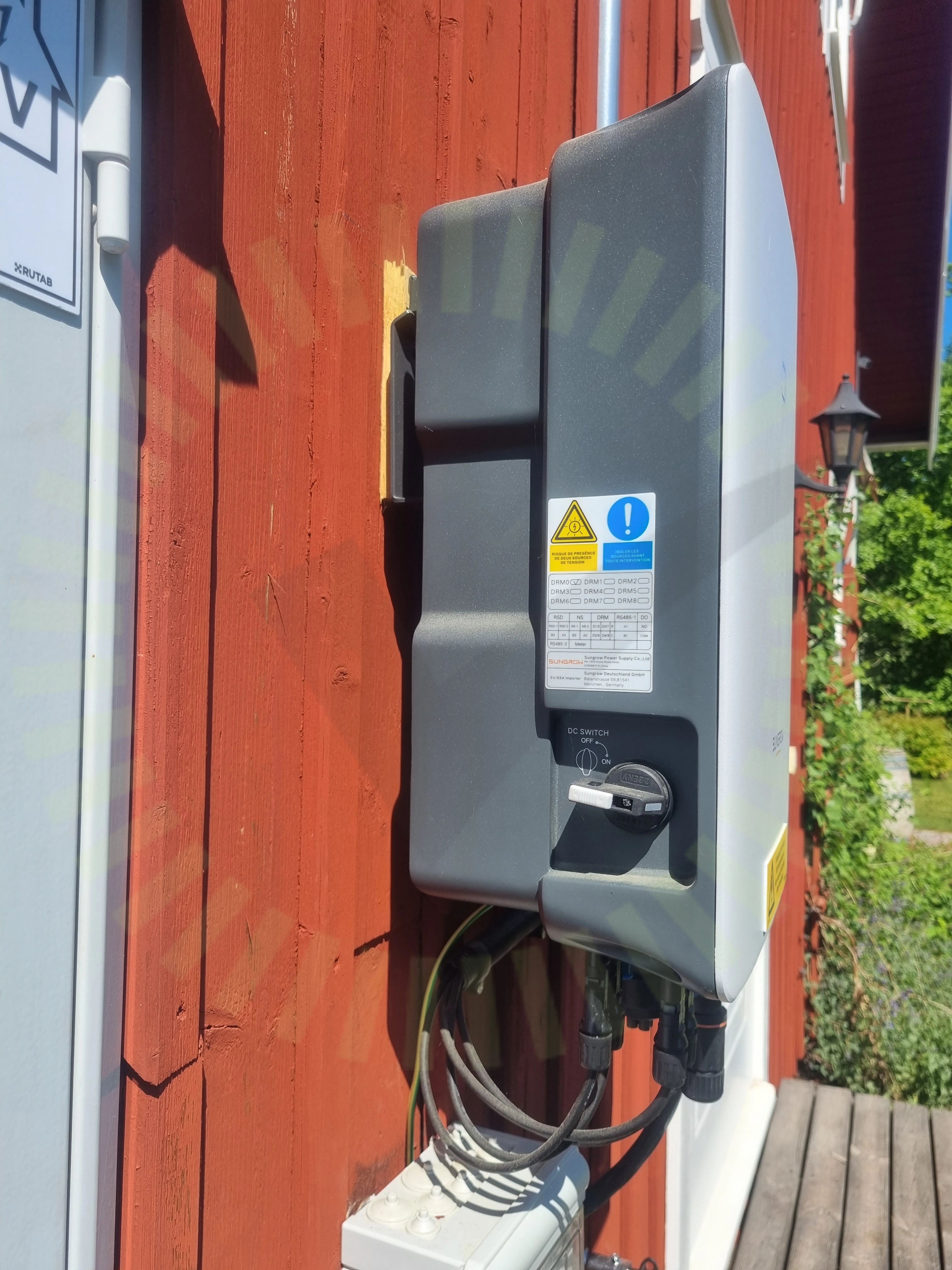

6.1 Bakomliggande material
Inte godkändBakomliggande material uppfyller inte tillverkarens krav.
SG3.0-20RT-UEN-Ver18-202212, Sida 21

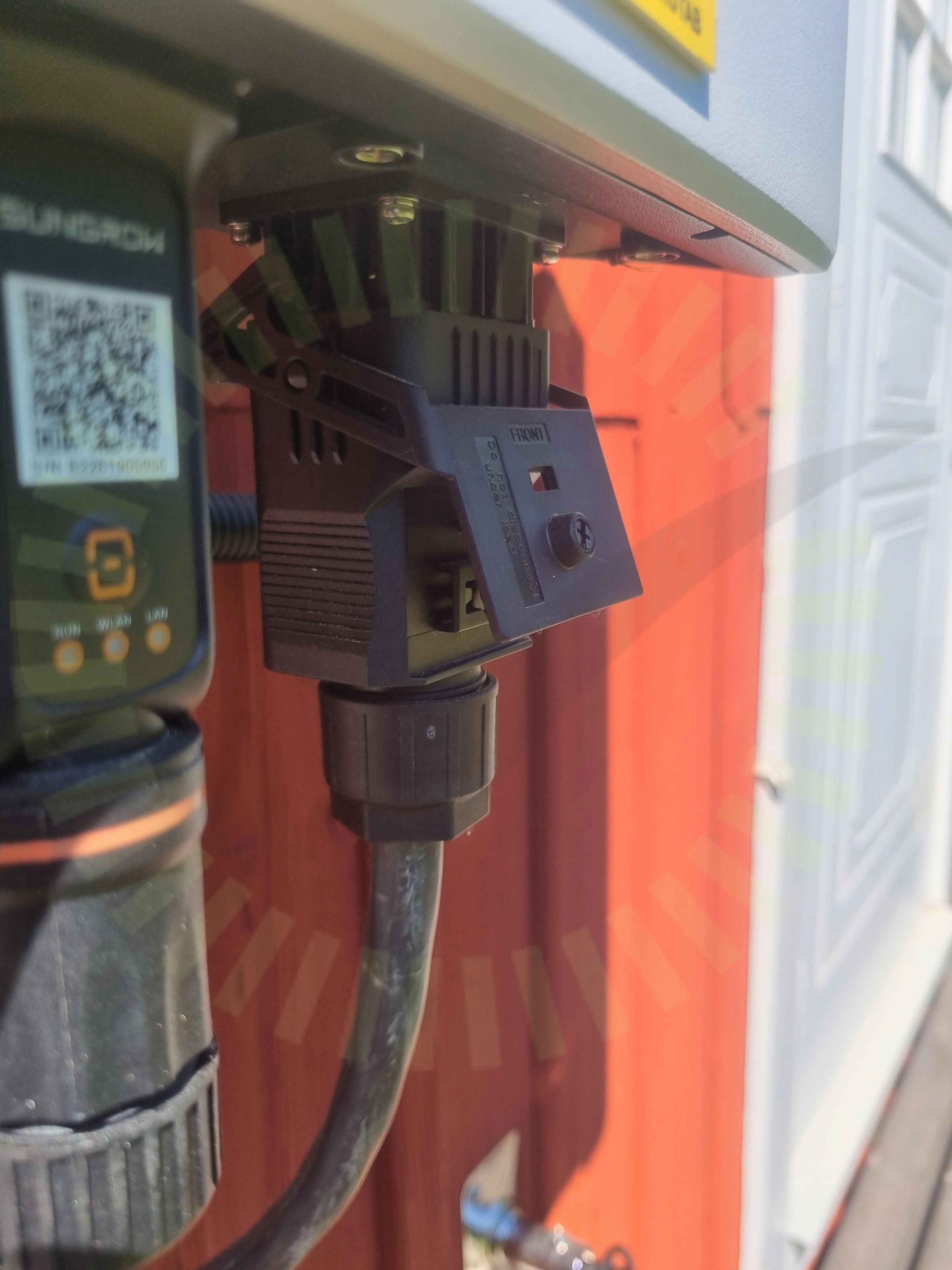

6.2 Förskruvning
Inte godkändVäxelriktarens kontakt är inte åtskruvad
SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

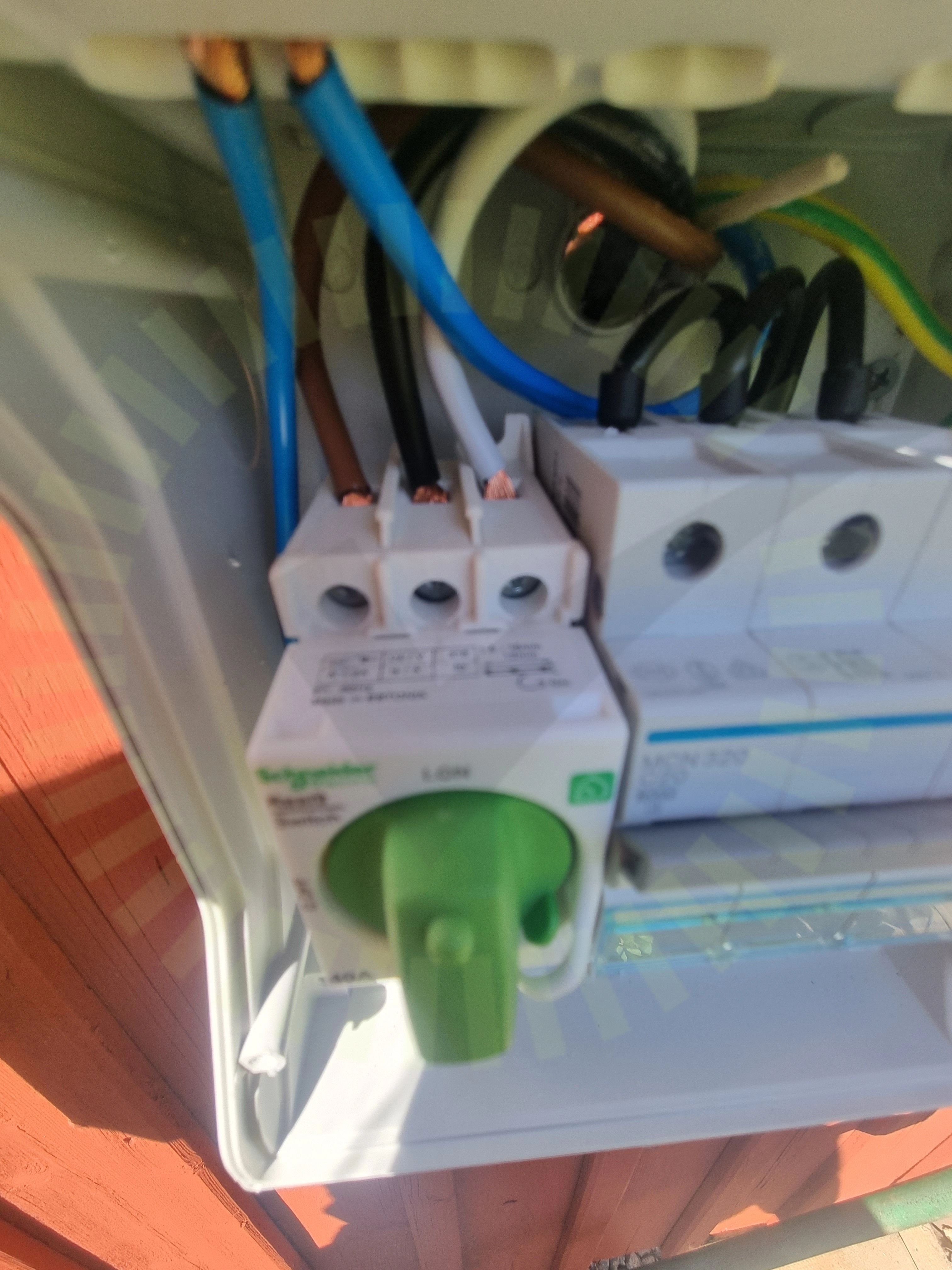

6.3 Uppskalad ledare
Inte godkändLedare är för långt uppskalade.

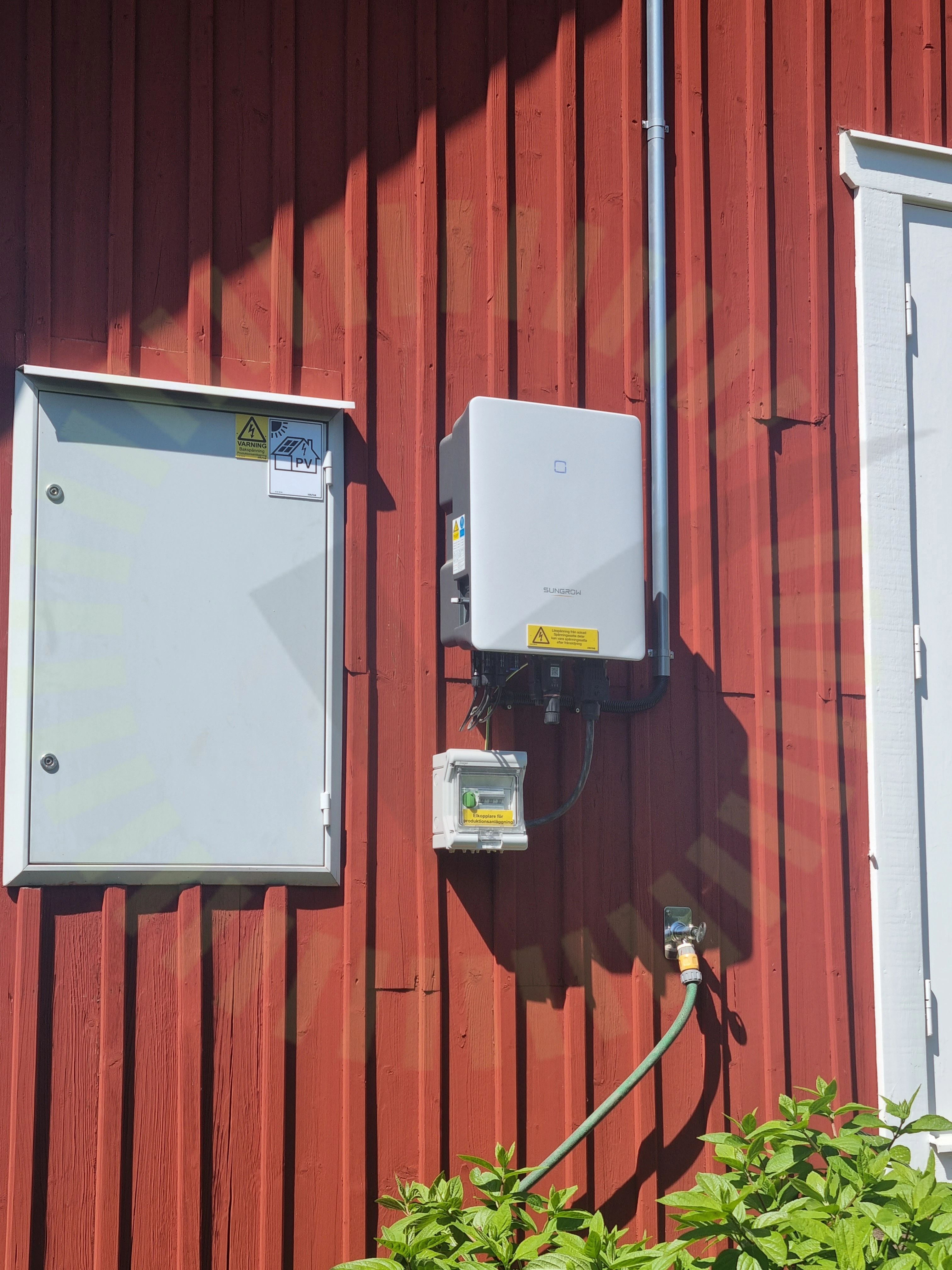

6.4 Väderskydd
Inte godkändVäxelriktaren är placerad i direkt solljus fram till kl 13 på dagen
SG3.0-20RT-UEN-Ver18-202212, Sida 20
Godkända kontrollpunkter
31/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionVentilationVäderbeständigt materialVäxelriktarens IP klassning
