Besiktningsrapport

9.0

Installation av

Sesol

Datum

12 oktober 2023

Ort

38663 Degerhamn, Kalmar län

Överlappning

Kabeluppfästning

Skenskarvar

+ 7

86% godkända

14% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

Nordmount: Falsad/Klickplåt

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (5)Säkerhetsbrytare AC (8)Tak 1, Longi: LR5-54HPB (16)Tak 1, Nordmount: Falsad/Klickplåt (24)Undercentral (9)Varselmärkning (6)Växelriktare (37)

Allmänt

Anmärkningar

4/5

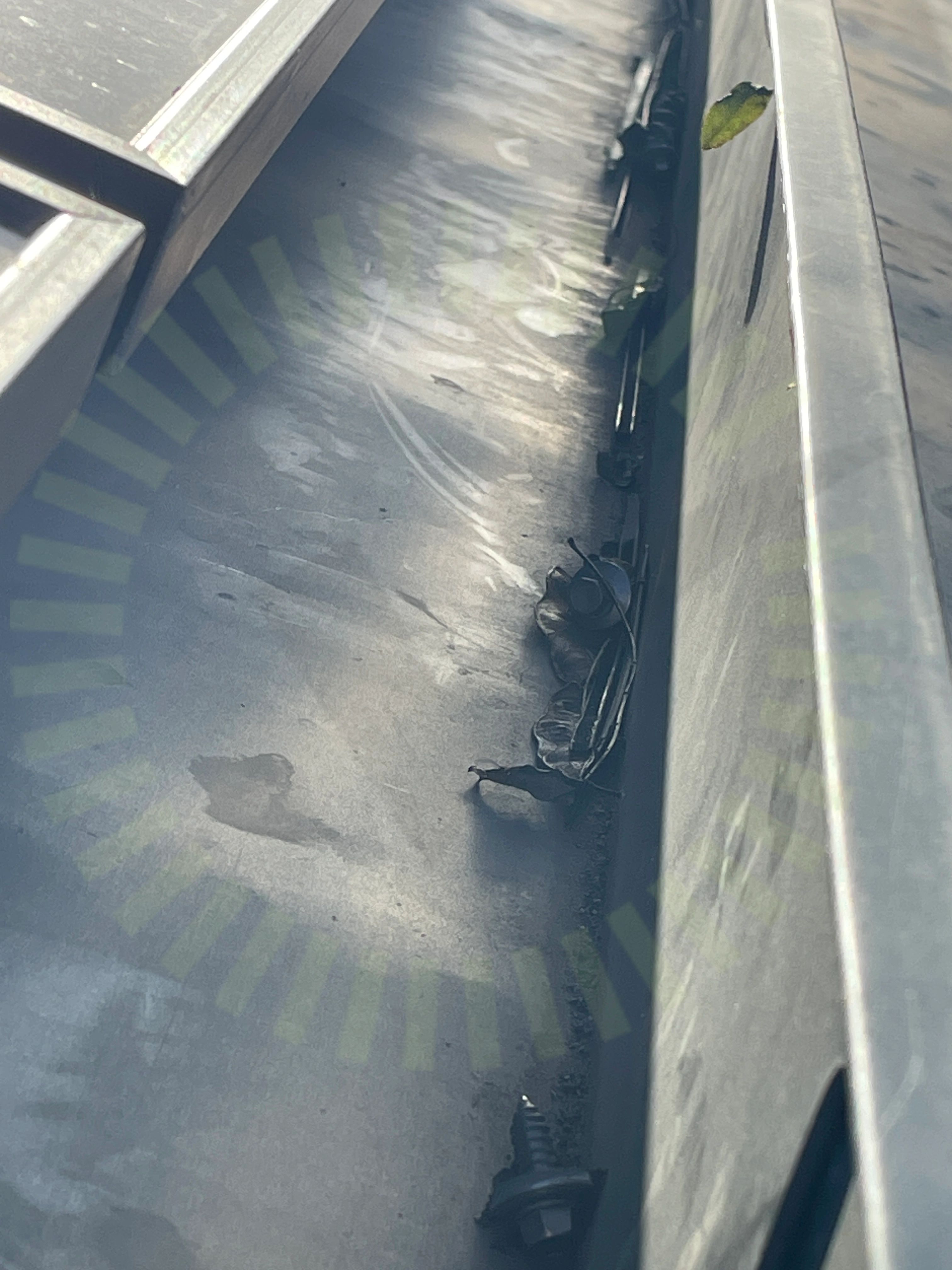

1.1 Kvarlämnat skräp

Kundkommentar

Skräp ej bortstädat.

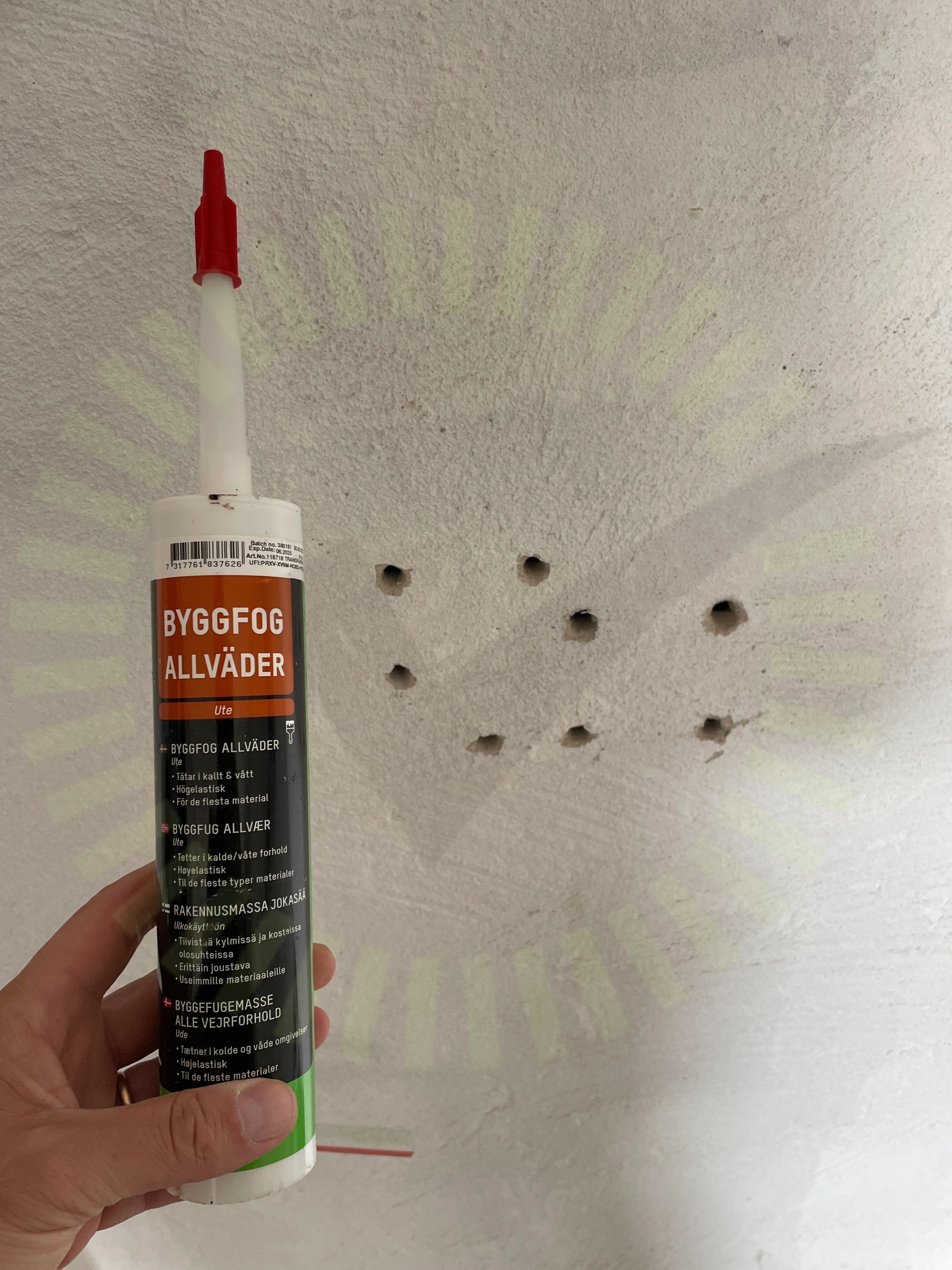

1.2 Skador

Kundkommentar

Fel växelriktare monterades. Den nya placerades på annan plats. Vid frågor om inte hål skulle åtgärdas överlämnades en fog med uppmaning att kund själv skulle åtgärda.

1.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.4 Strängschema

Inte godkänd

Strängschema visar felaktigt att optimerare sitter monterat. Risk att någon tolkar det som att ofarlig spänning råder när DC brytare på växelriktare är öppen.

Godkända kontrollpunkter

1/5

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/16

3.1 Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med paneltillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

13/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Ej tillgängligt vid besiktning

2/16

Panelkablagets böjradie

Stress på kontakter

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

3/21

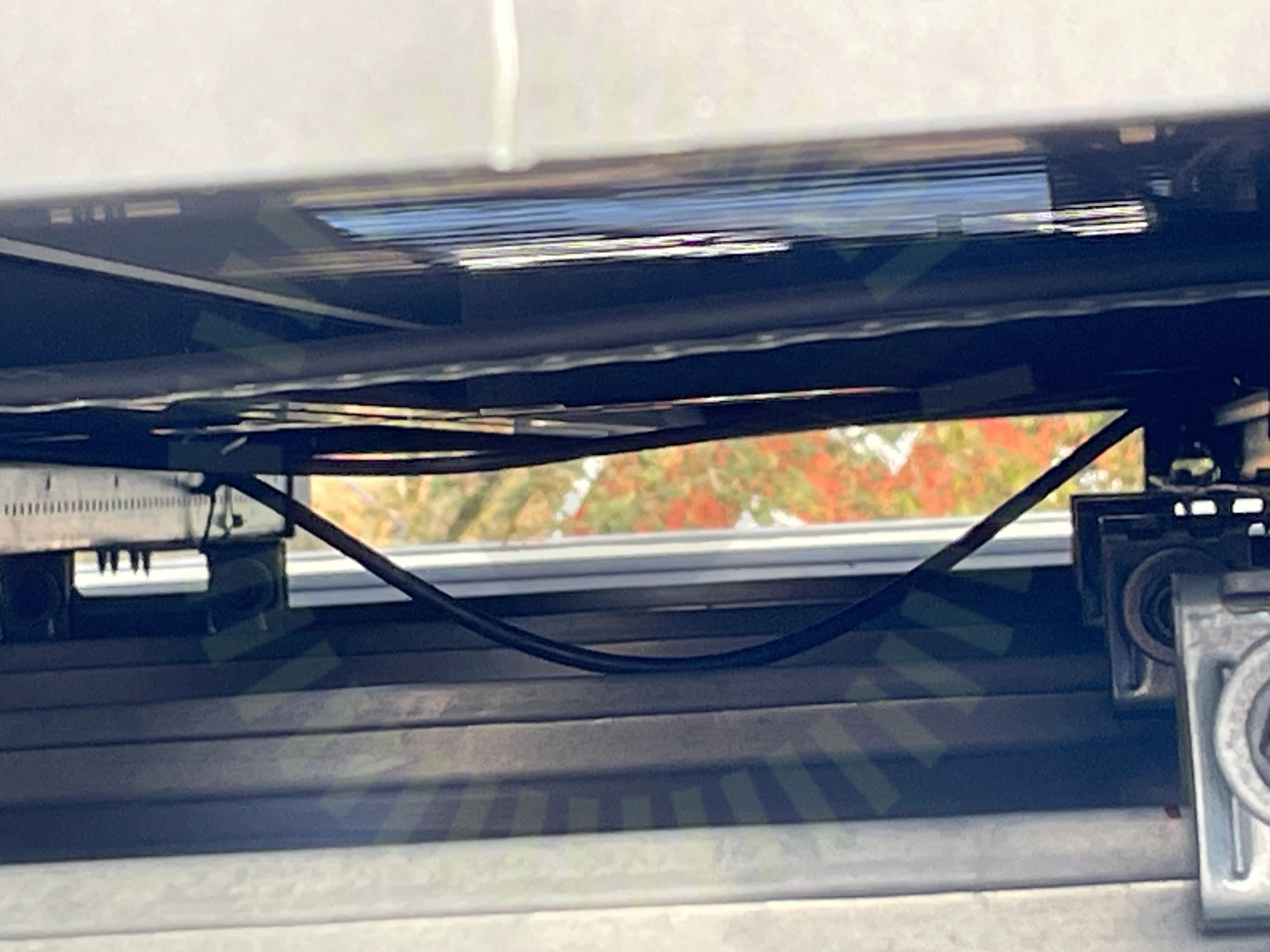

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd och kan påverkas av snö och is.

SS 436 40 00 (712.522.101)

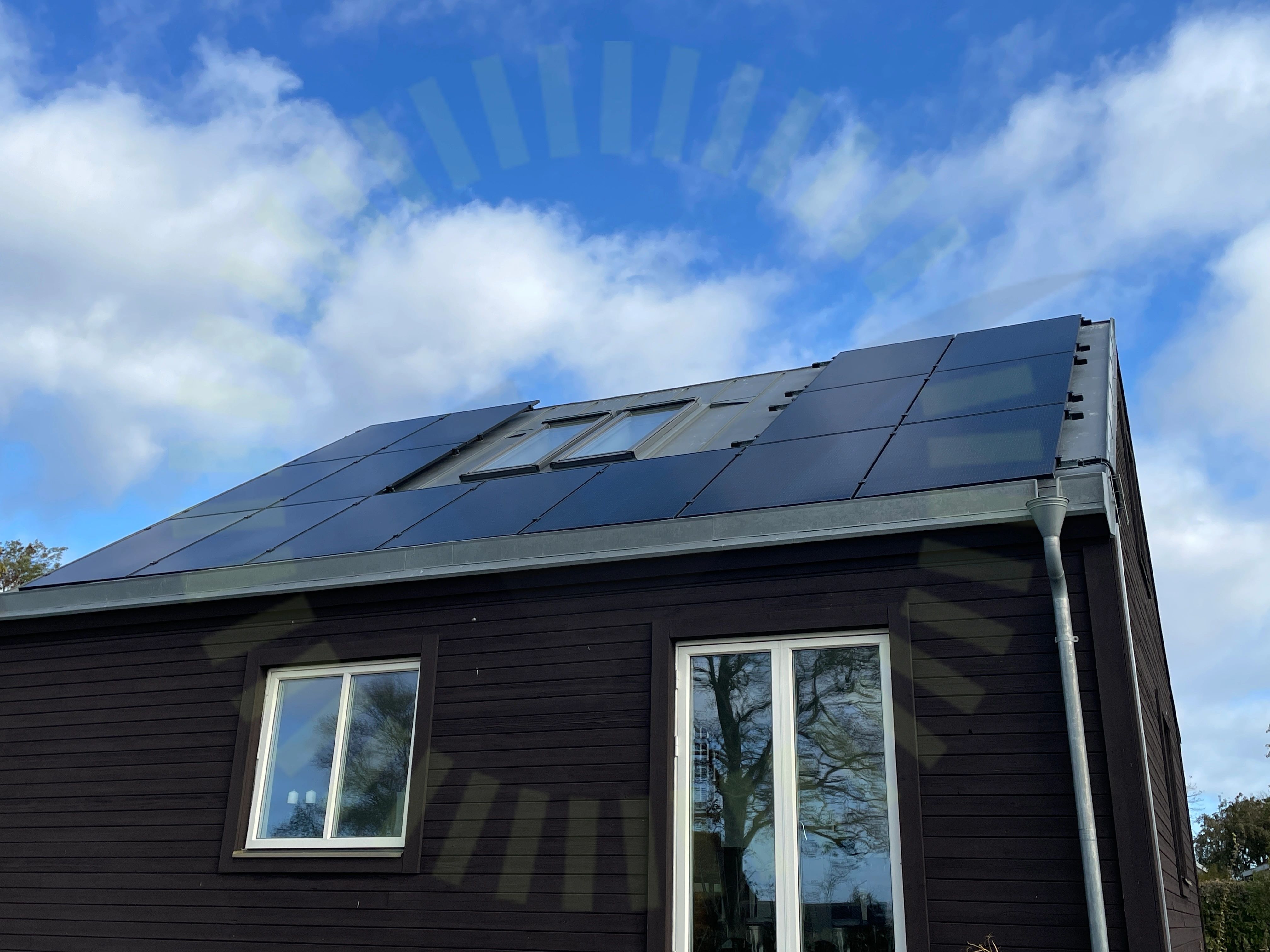

4.2 Snö- och Vindlastberäkning

Kundkommentar

Panelfältet ej förlagt enligt lastberäkning vilket gör att fästen vänster om fönster saknas. Överhäng understiger dock 350 mm så något fel förekommer inte. Kund efterfrågar dokumentation som överensstämmer med verkligheten.

Tillverkarens montageanvisningar

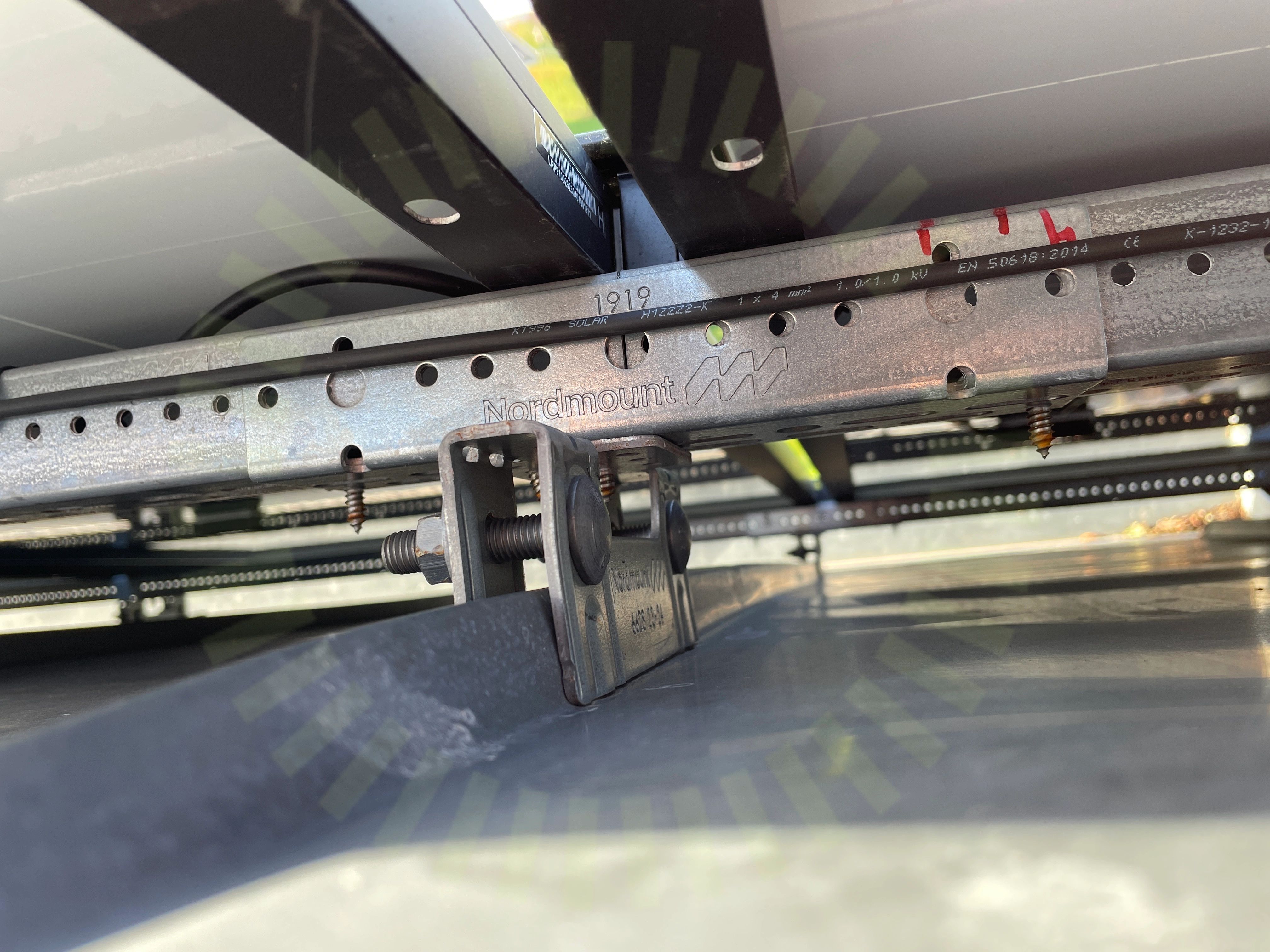

4.3 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Fals/klickfals, Sida 2

Godkända kontrollpunkter

18/21

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans kontakt med tak

Klämmans placering i skena

Klämmornas överlappning

Mittklämmor

Panelramens höjd

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Säkerhetsavstånd

Val av klämma

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

6/6

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Skydd mot beröring

Varselmärkning

Anmärkningar

2/6

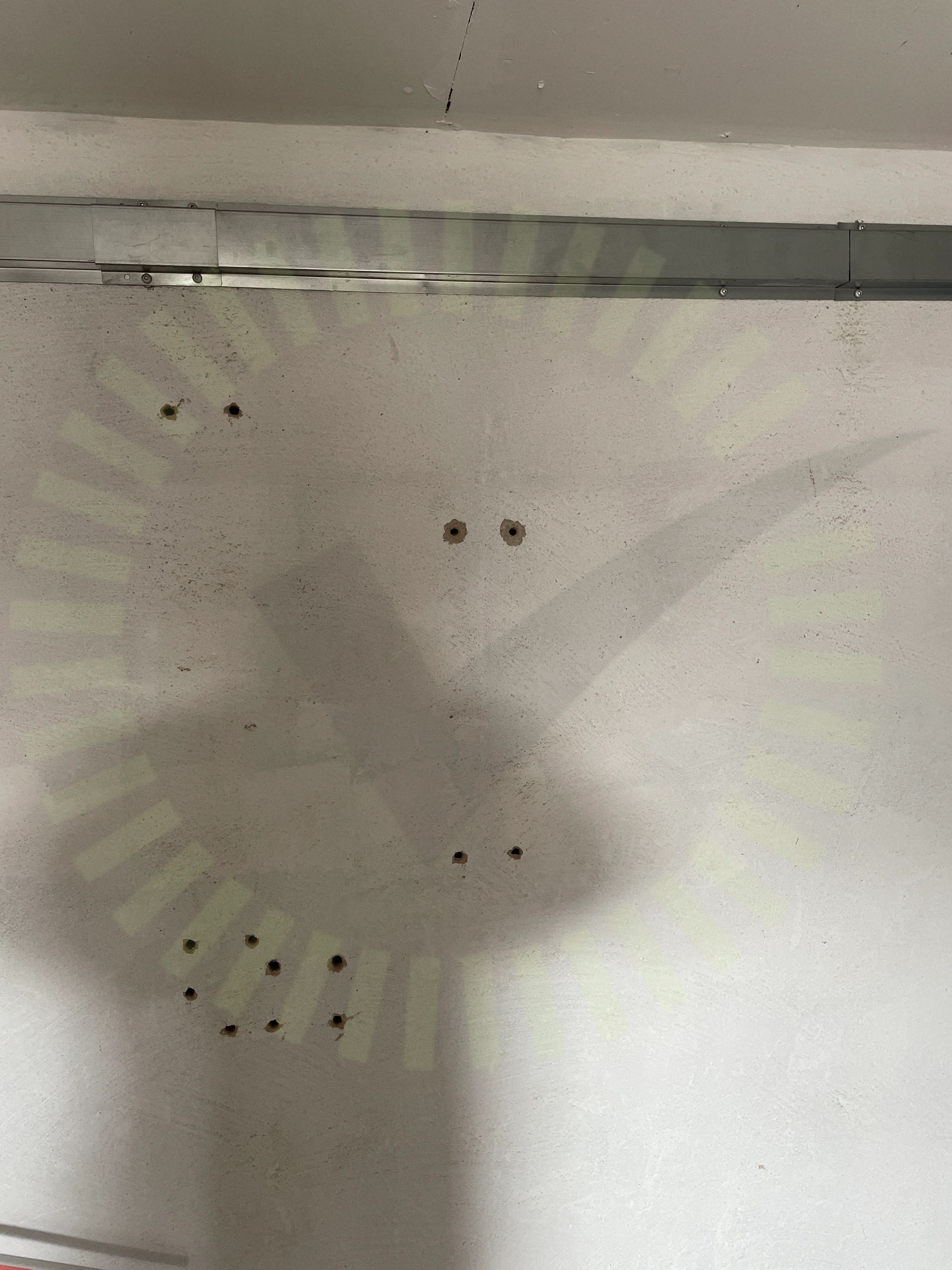

6.1 Dold skarv

Inte godkänd

Enligt uppgift från kund är växelriktare flyttad och skarv av DC sträng förlagd dold utan uppmärkning eller dokumentation.

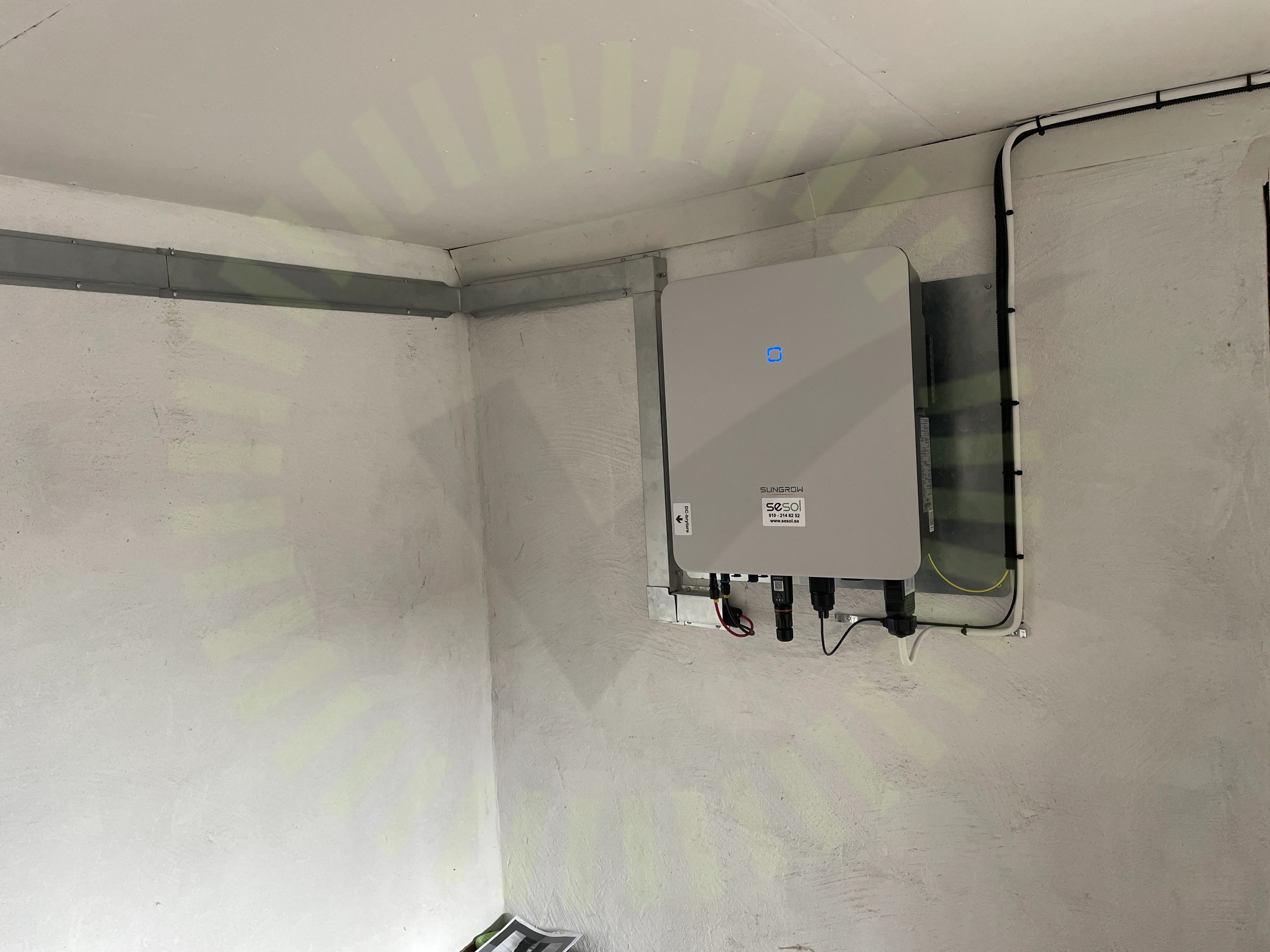

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd. Varselmärkningen ska förklara att spänningssatta delar inte går att göra spänningslösa och därför innebär en risk.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/6

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

3/36

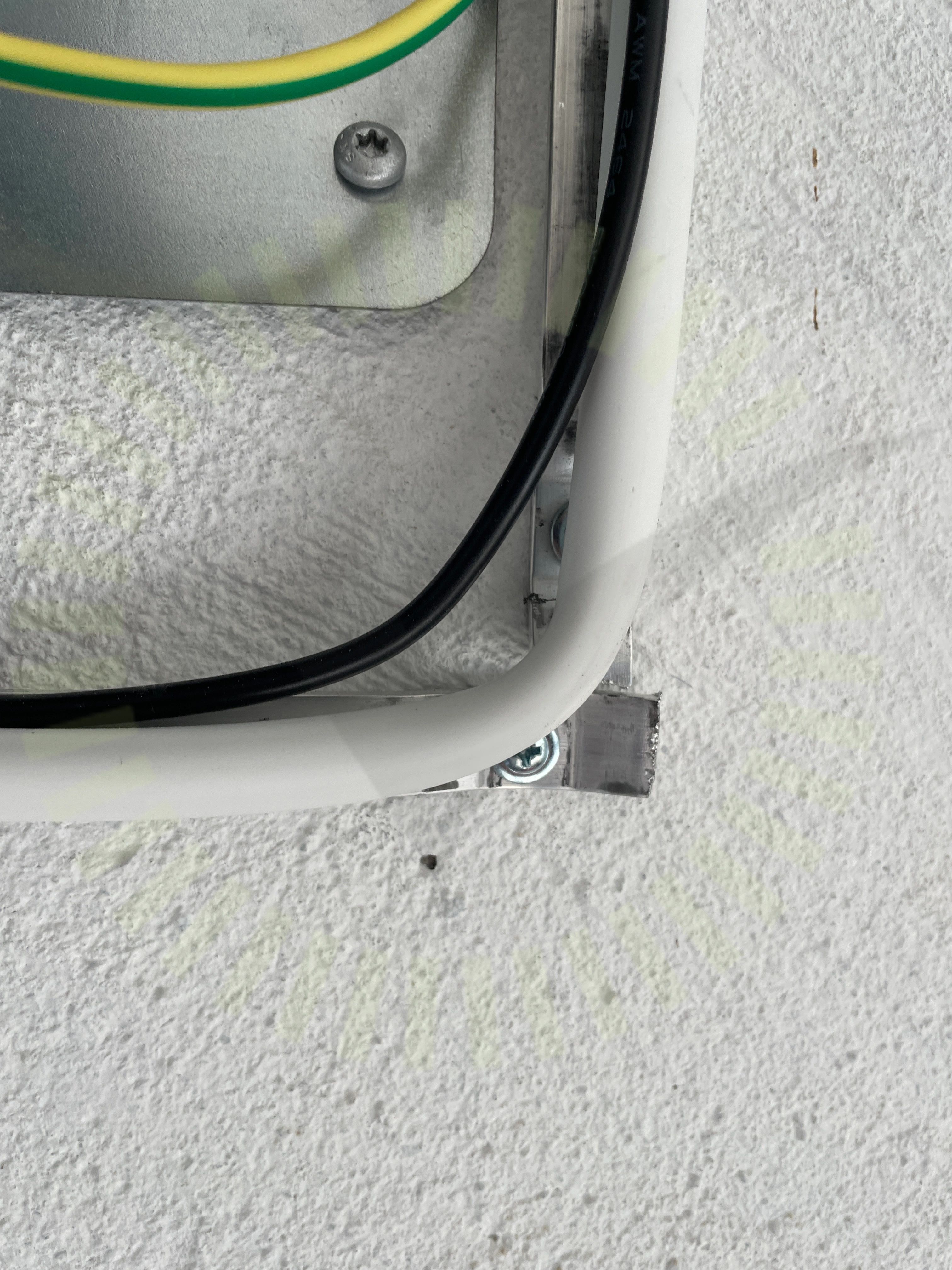

7.1 AC Böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

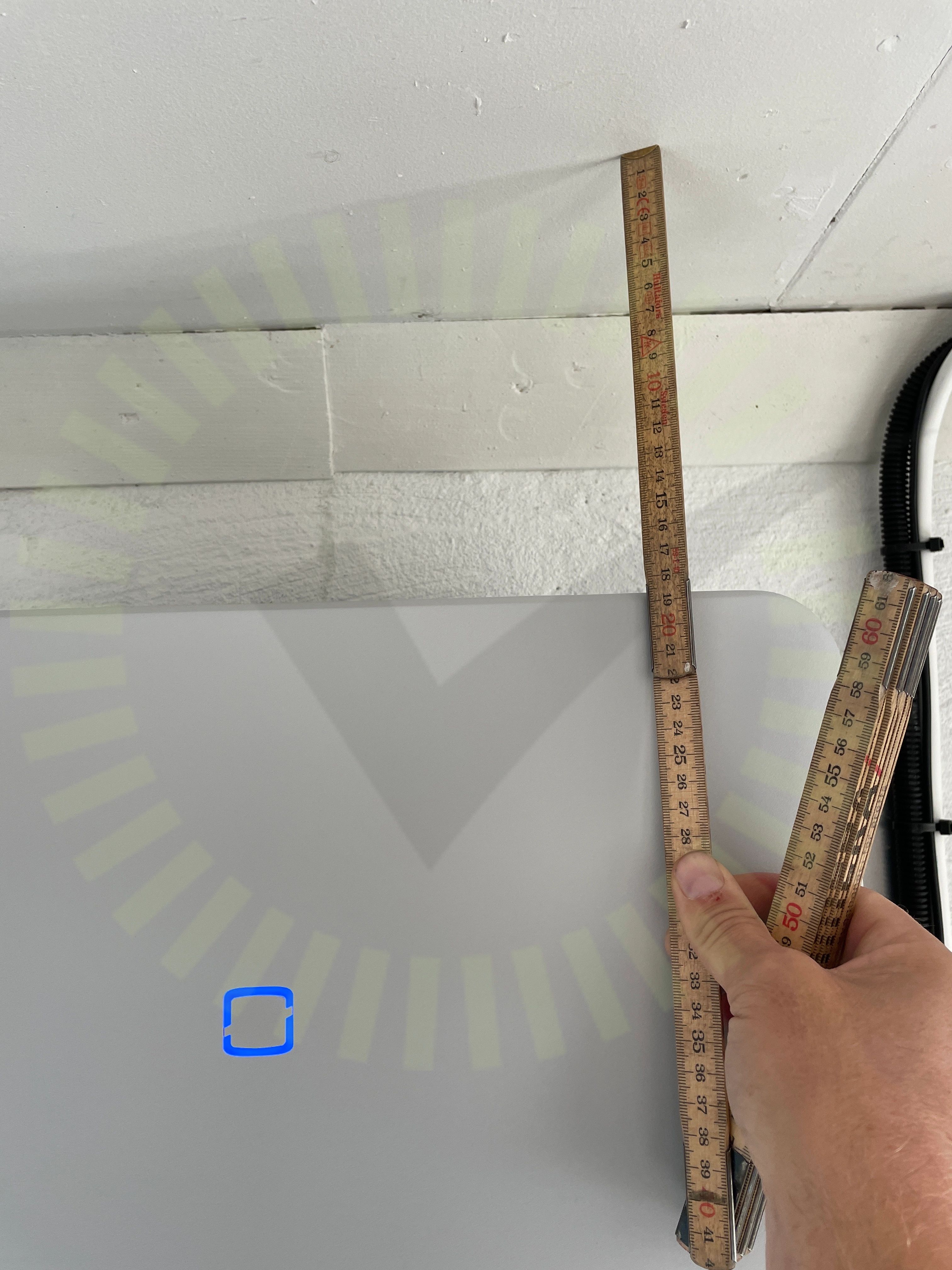

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

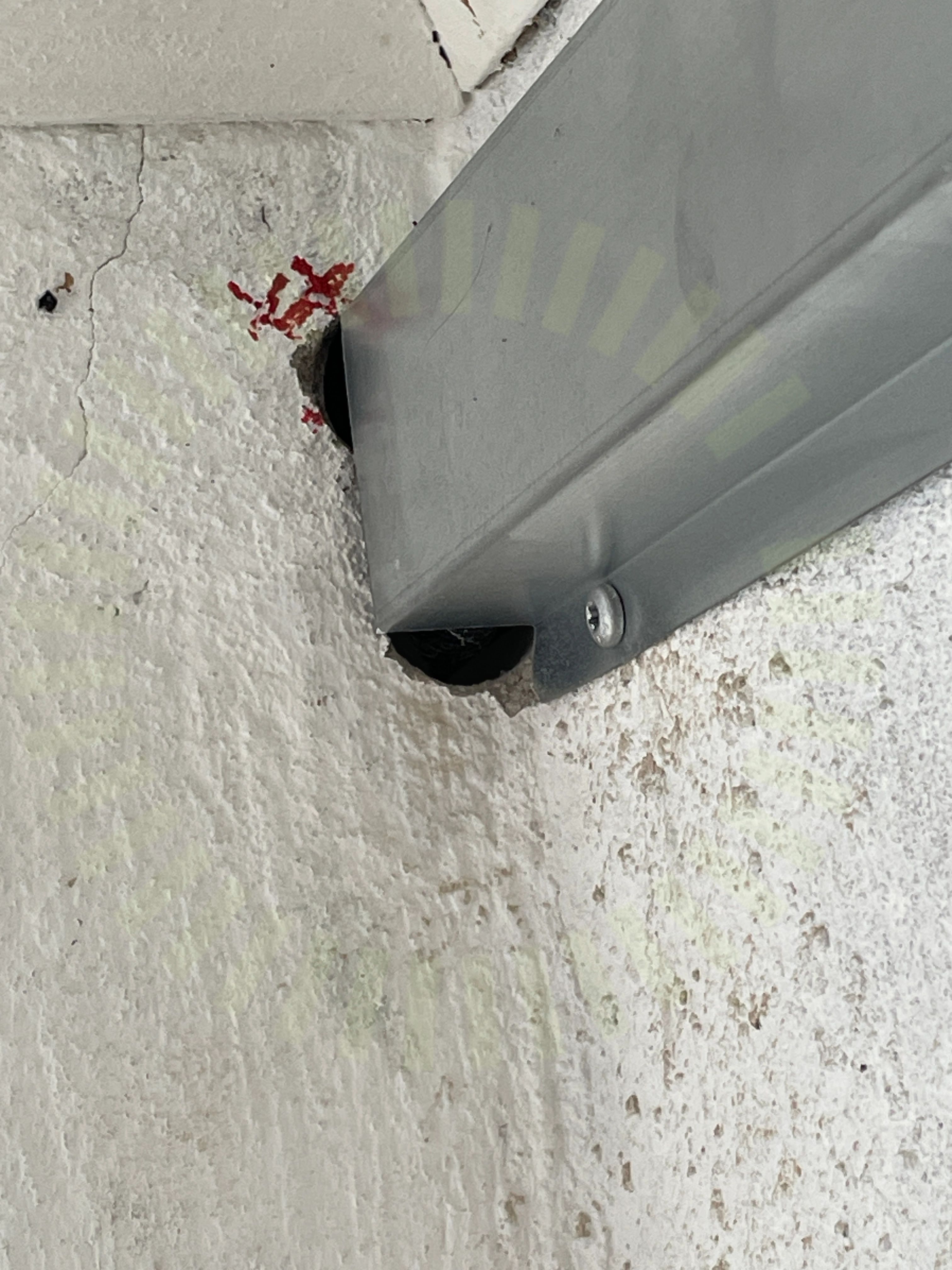

7.3 Genomföringar

Inte godkänd

Genomföring inte tätad och stora putssläpp på utsidan ej åtgärdade.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

33/36

AC Anslutning Växelriktare

AC Kablage förläggning

Anslutning av ledare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
