Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Sesol

Datum

2 april 2024

Ort

SVANSKOG, Värmlands län
Klämmornas placering
Kopplingslåda böjradie
Fastsäkring av produkt
90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-66HTH
MontagesystemNordmount: Plåttak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Anmärkningar

1/15

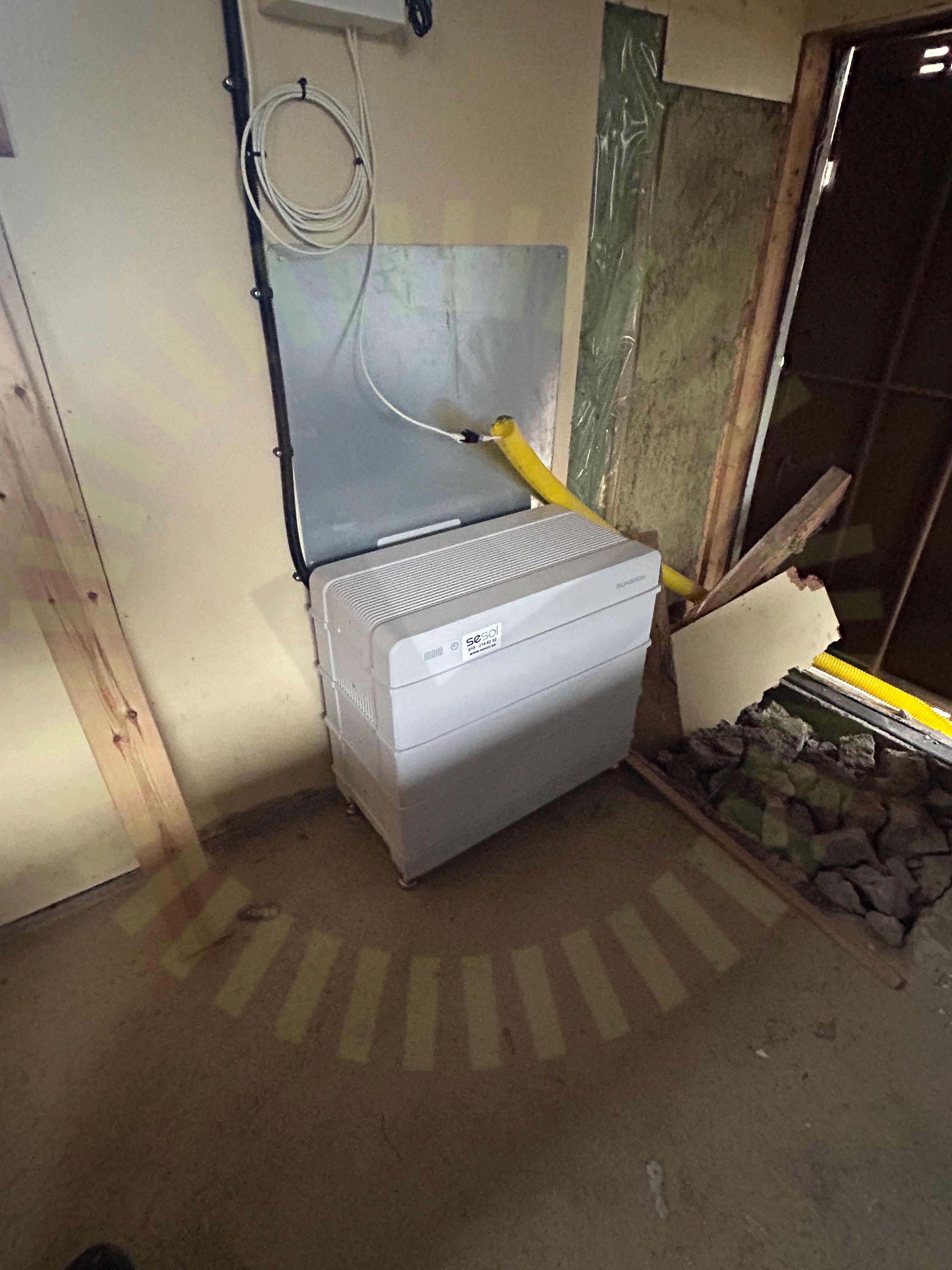

Utrymme

2.1 Utrymme

Inte godkänd

Omgivande temperatur understiger tillverkarens anvisningar.

SBR064-256-UEN-Ver19-202302, Sida 14/Sungrow: SBR096/128/160/192/ 224/256 Datasheet

Godkända kontrollpunkter

13/15
Batteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Ej tillgängligt vid besiktning

1/15
DC anslutning

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, Longi: LR5-66HTH

Anmärkningar

3/18

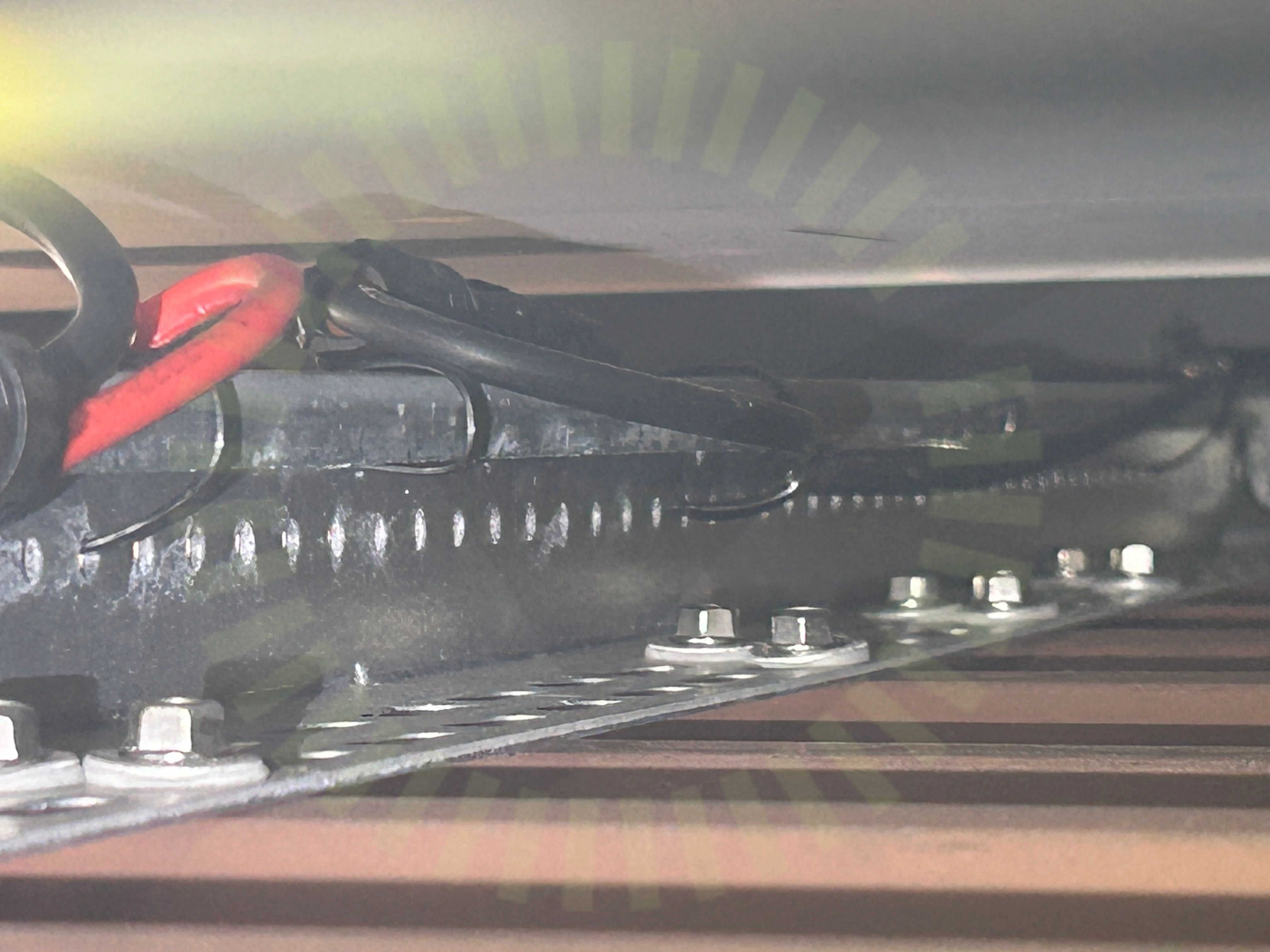

Panelkablagets böjradie

4.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kontaktdon.

Installation Manual for LONGi Solar PV Modules V18, Sida 21
Klämmornas placering

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 14-15
Kopplingslåda böjradie

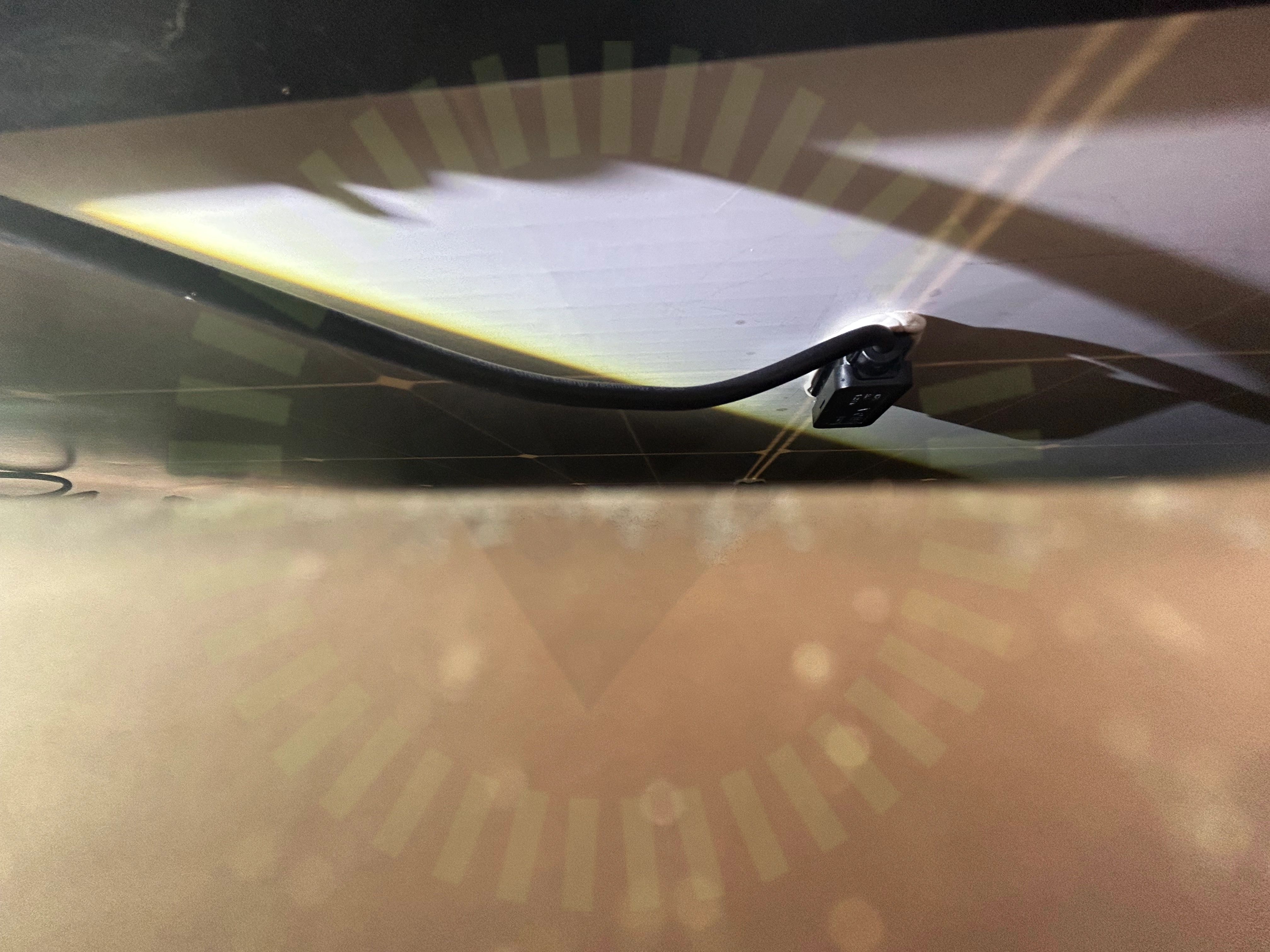

4.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp och kablaget är inte uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Nordmount: Plåttak

Anmärkningar

1/20

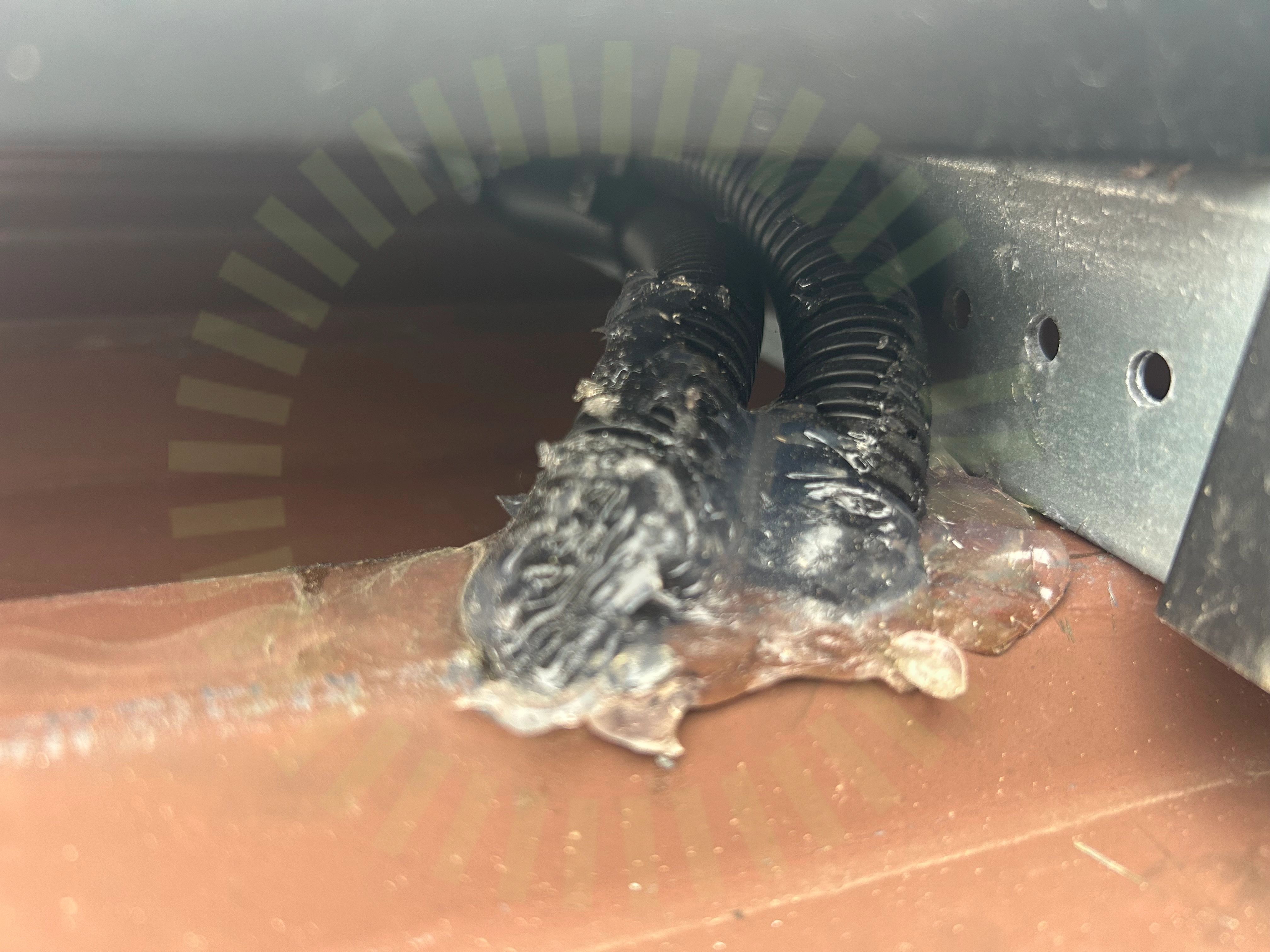

Takgenomföring

5.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

19/20
CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/7

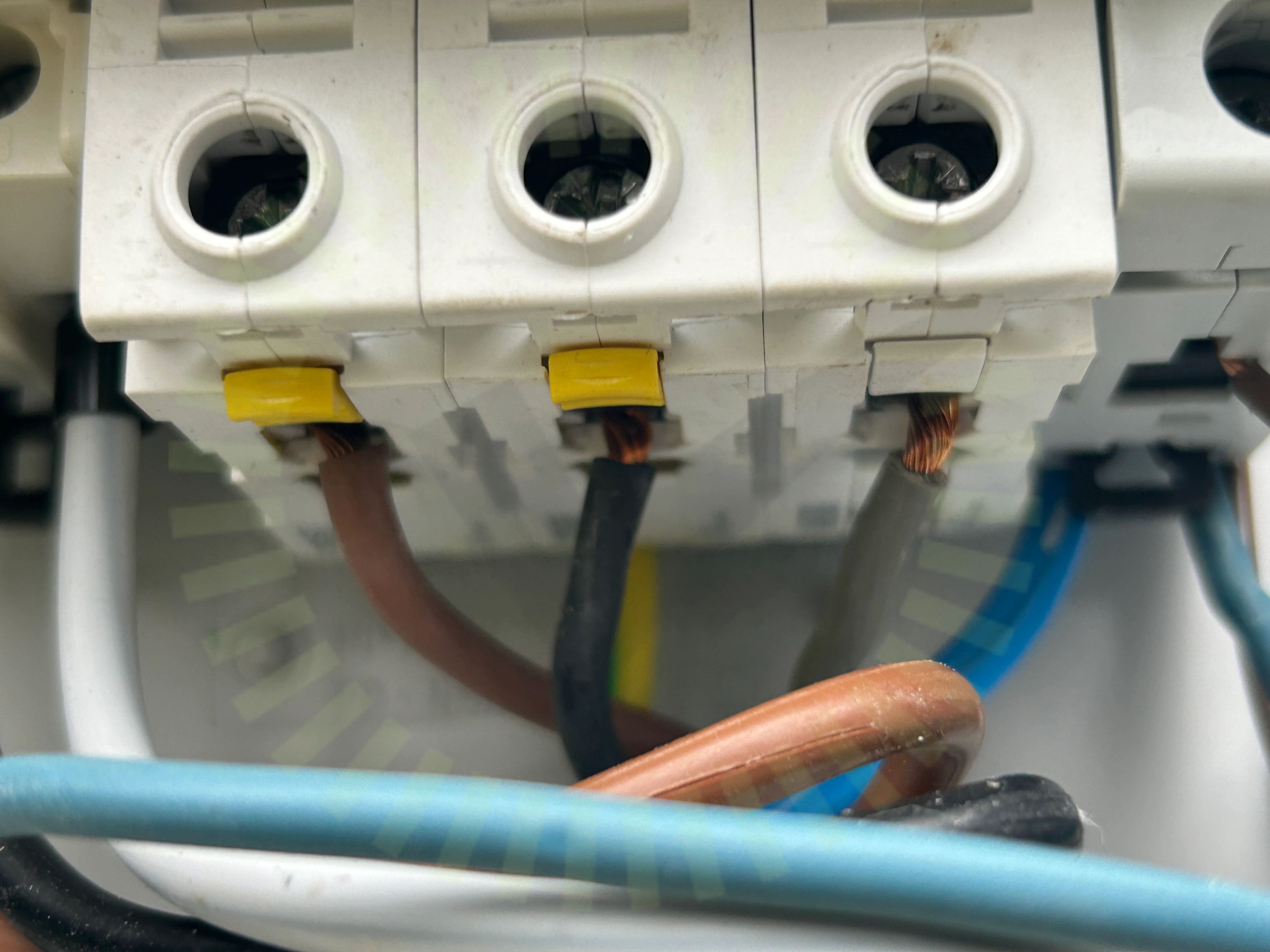

Uppskalad ledare

6.1 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade.

Godkända kontrollpunkter

6/7
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/36

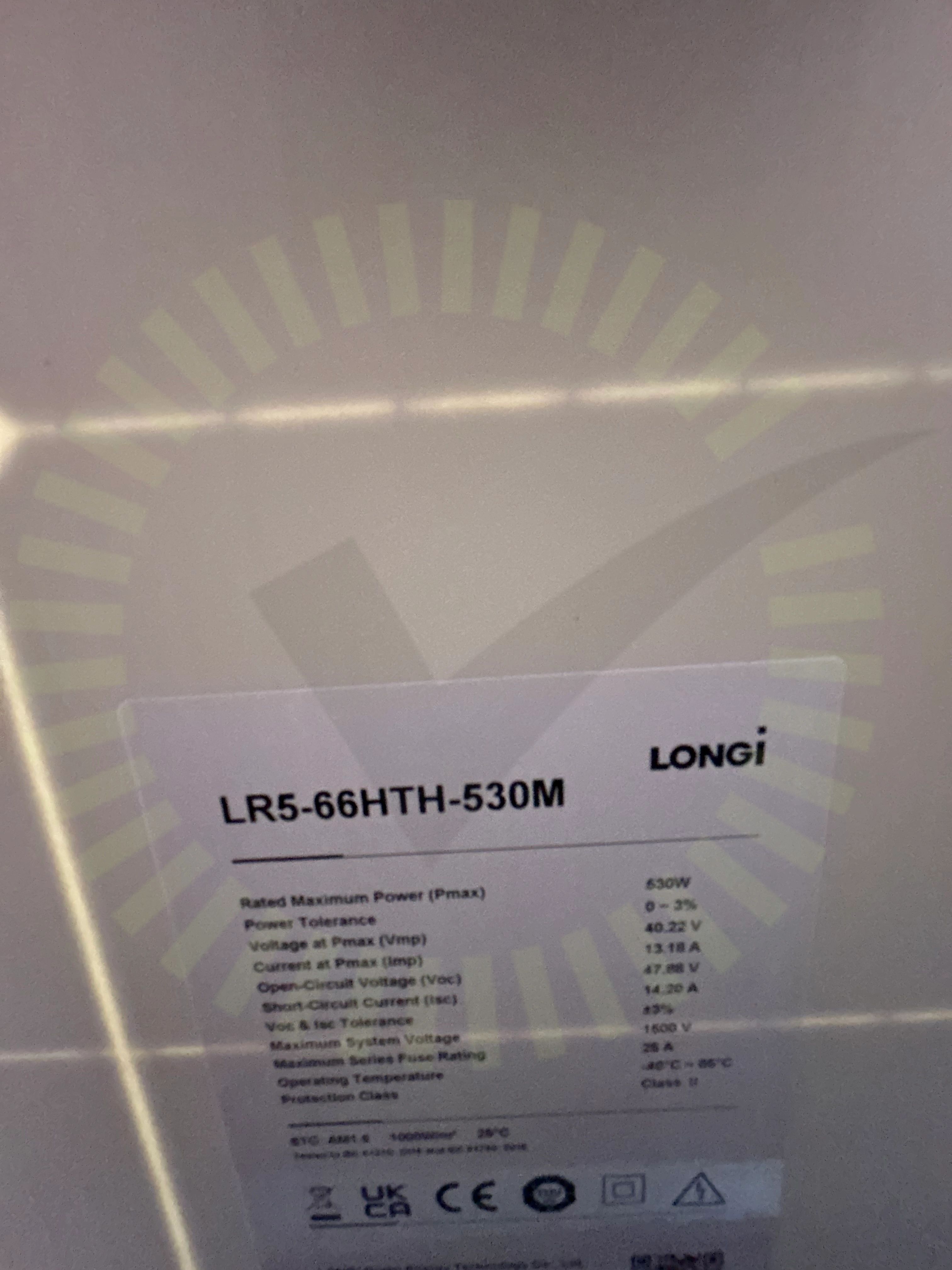

DC Max Ström

8.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
Förskruvning

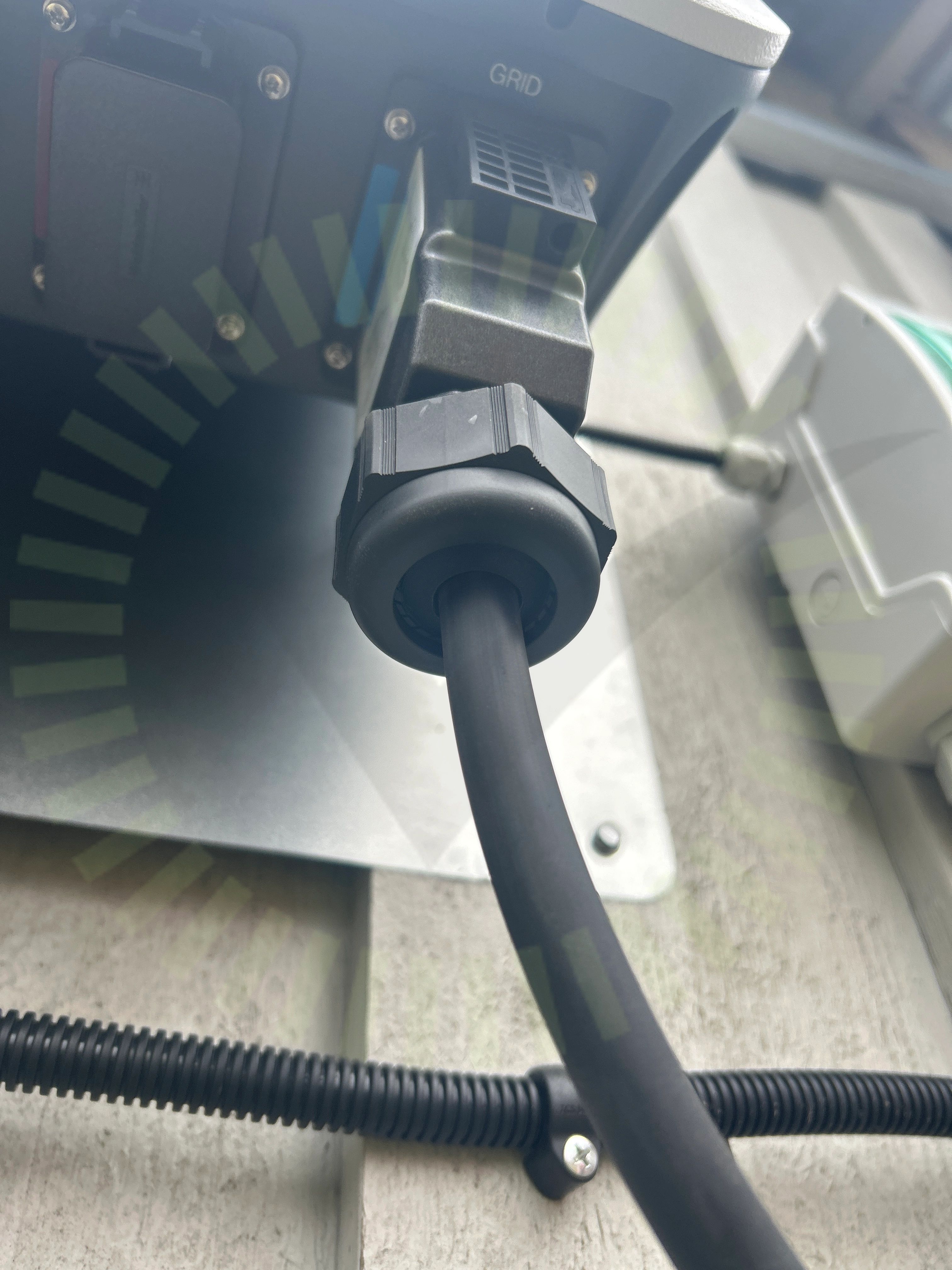

8.2 Förskruvning

Inte godkänd

Förskruvning håller inte tätt runt kabeln, går att röra in och ut.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 54-55

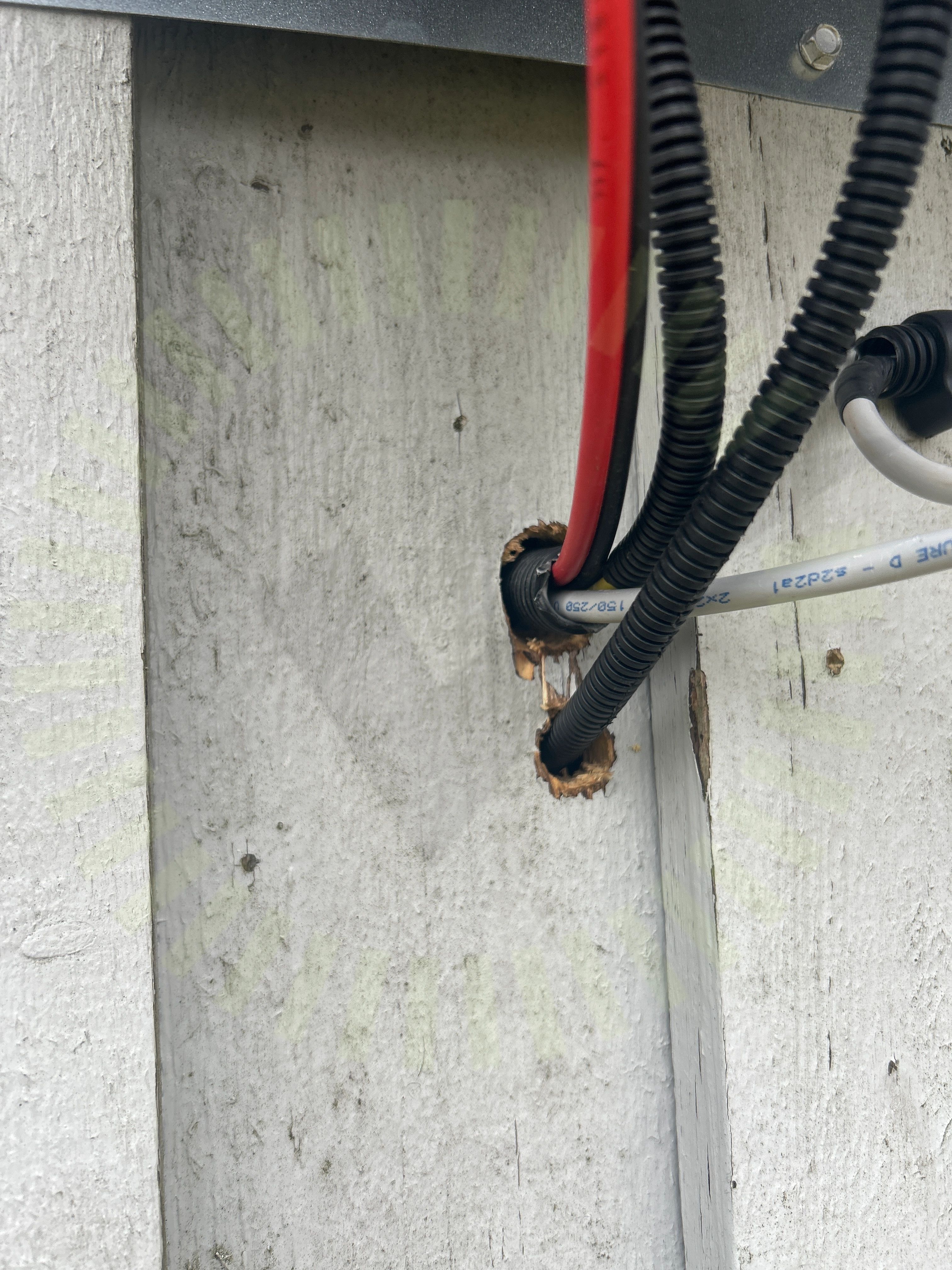

Genomföringar

8.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

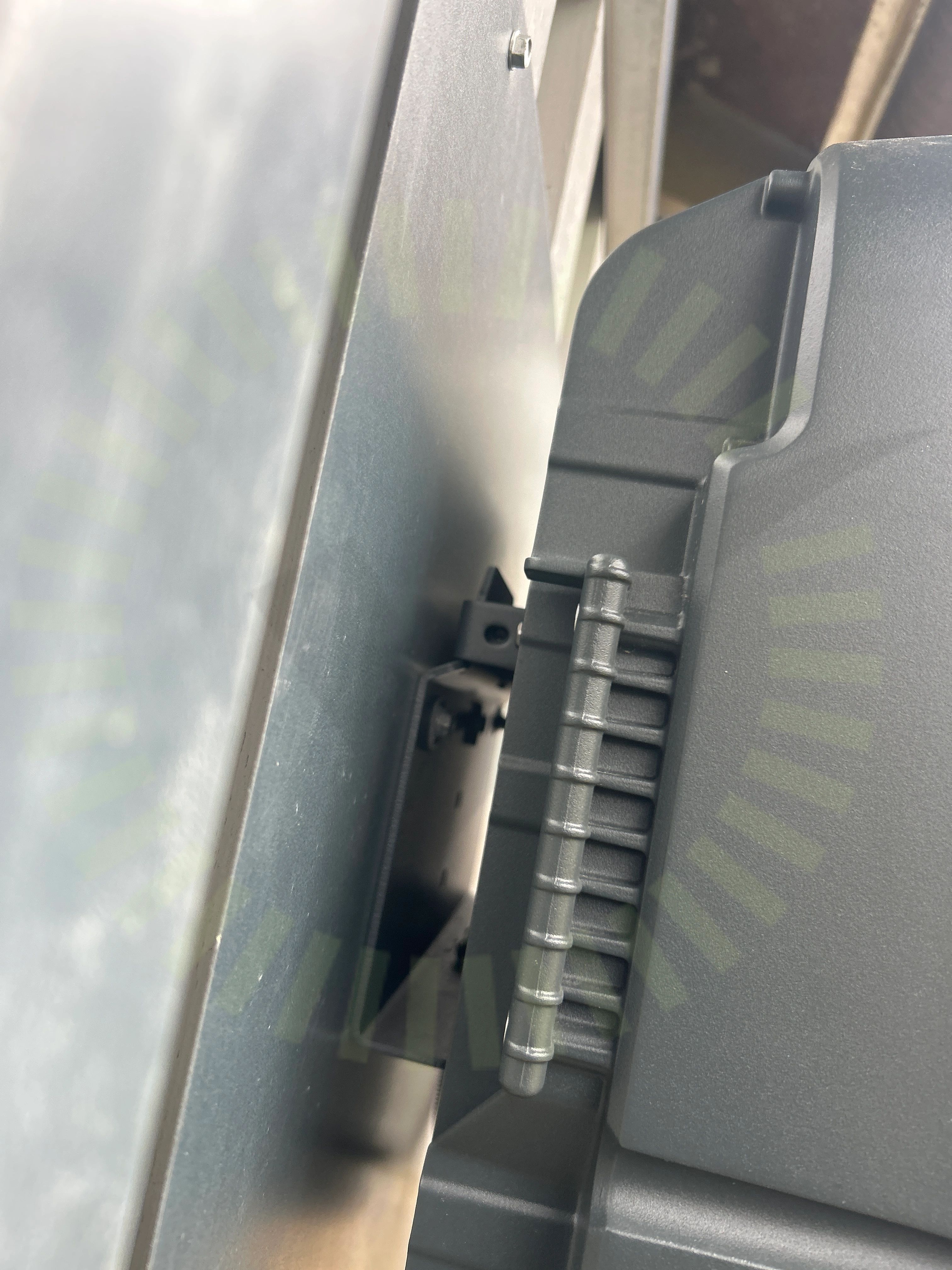

Fastsäkring av produkt

8.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 40

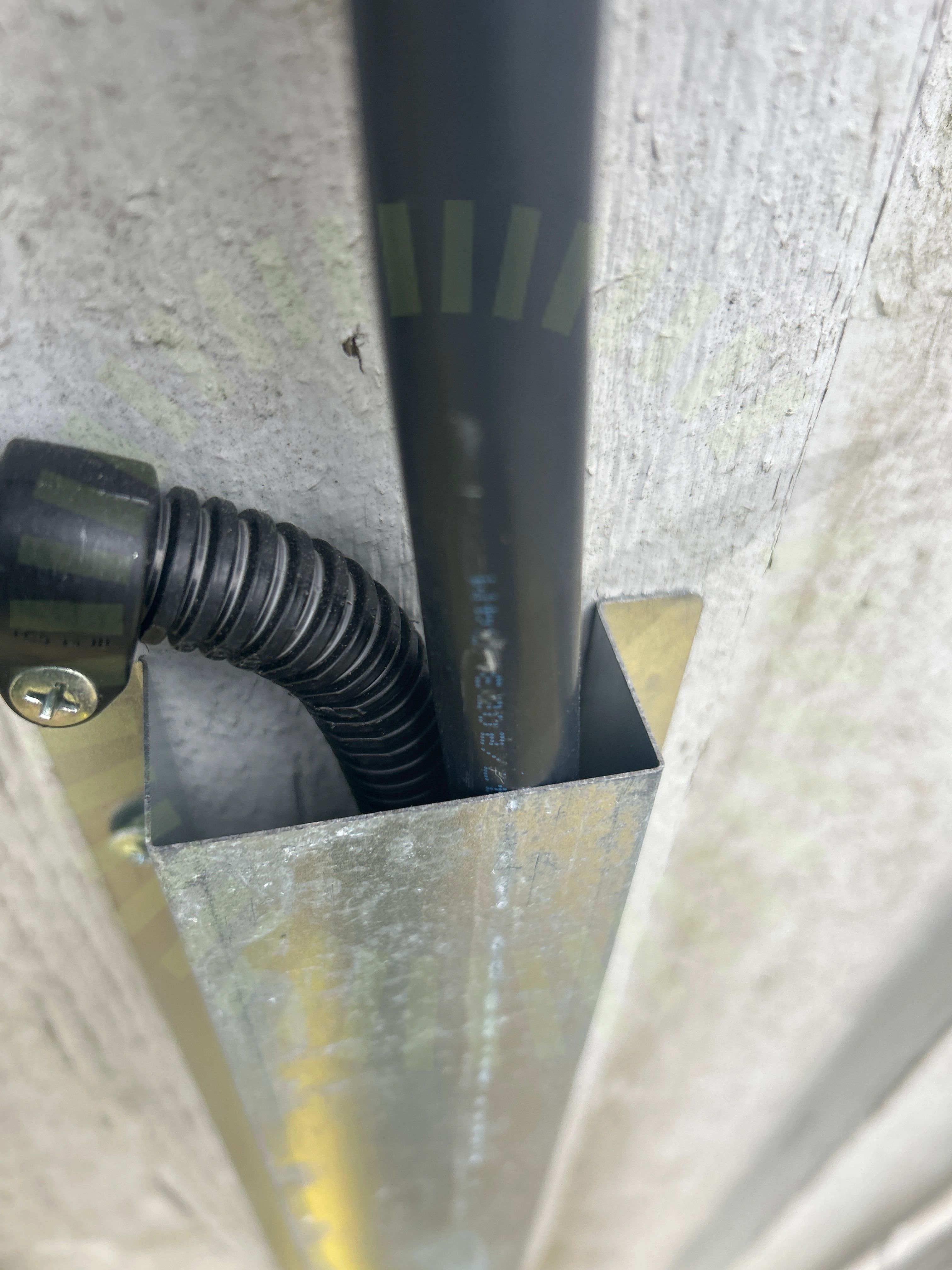

Skarp kant

8.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

31/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
