Besiktningsrapport

9.0

Installation av

Sesol

Datum

9 oktober 2023

Ort

Lyckeby, Blekinge län

Råspontsinfästning

Stress på kontakter

Panelkablagets böjradie

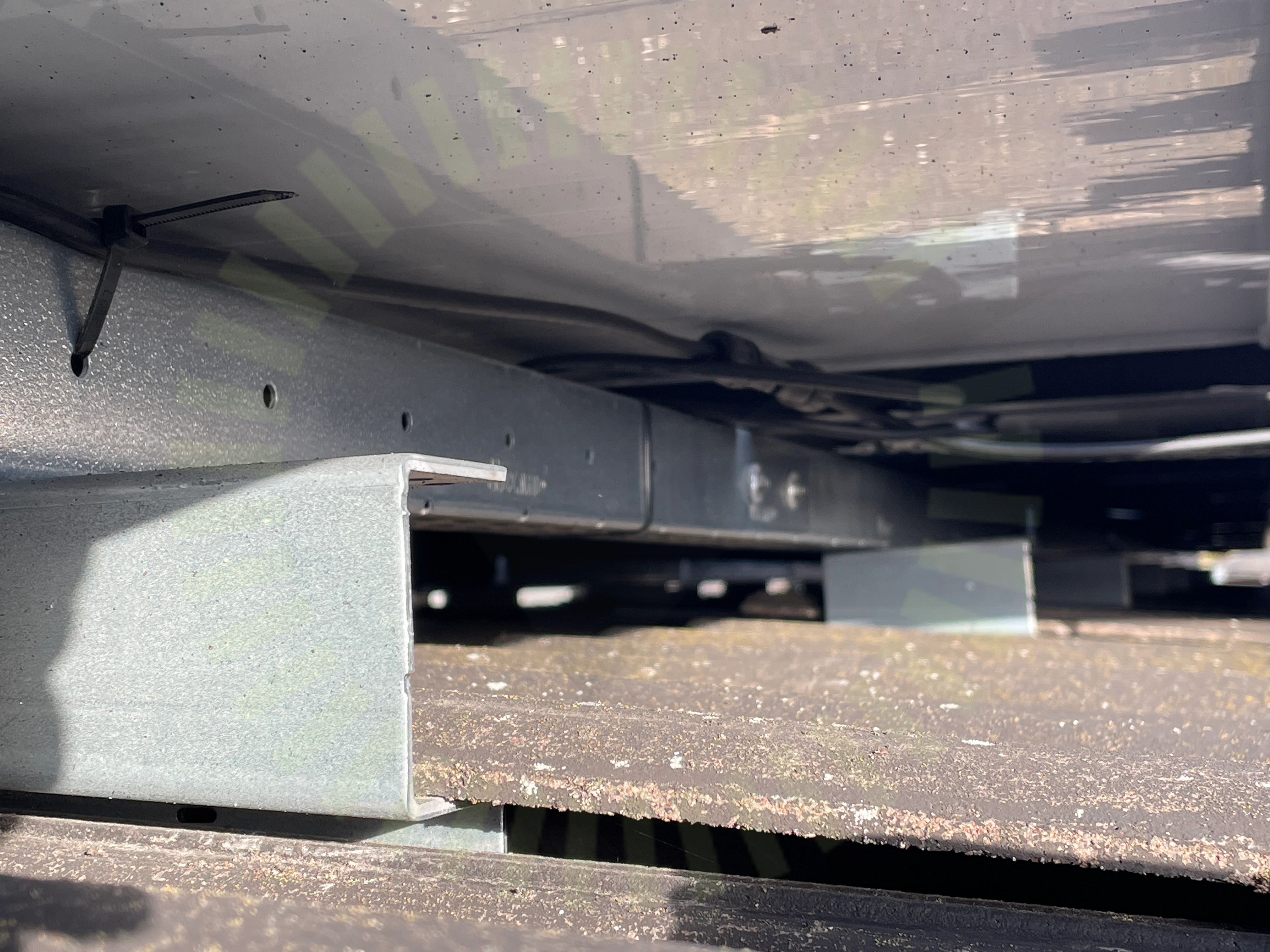

+ 3

87% godkända

13% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Råspont

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (8)Tak 1, Longi: LR5-54HPB 390-410M (16)Tak 1, Weland Stål: Råspont (26)Undercentral (9)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

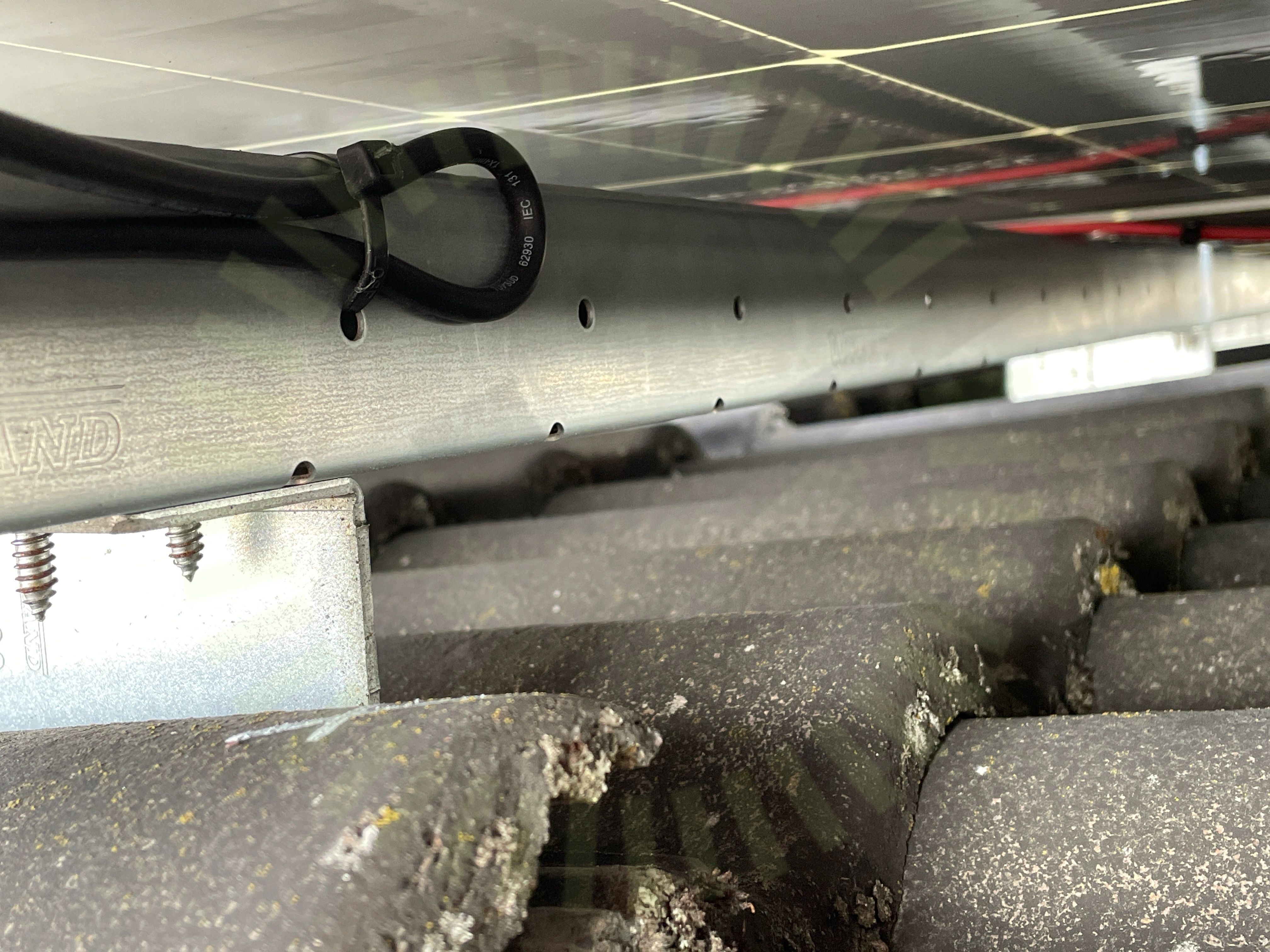

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

3.2 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/16

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Mellanrum

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Överlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

6/21

4.1 Råspontsinfästning

Inte godkänd

För få skruv har använts vid infästning i råspont.

MA5104. Sid 1 (1) | Version 4 - 221101

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

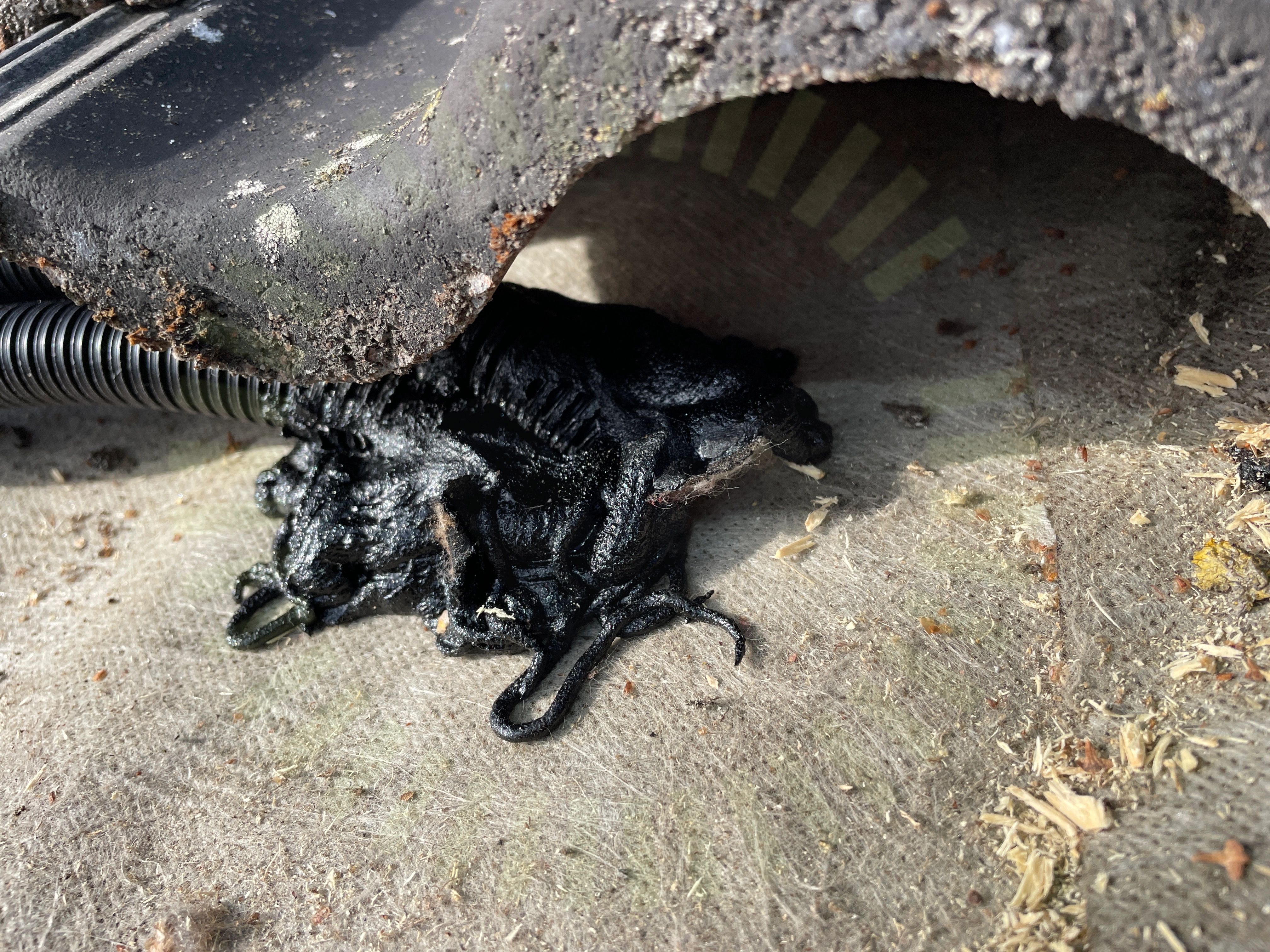

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

MA5102 Sid 1 (1) | Version 3 - 221101

4.5 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

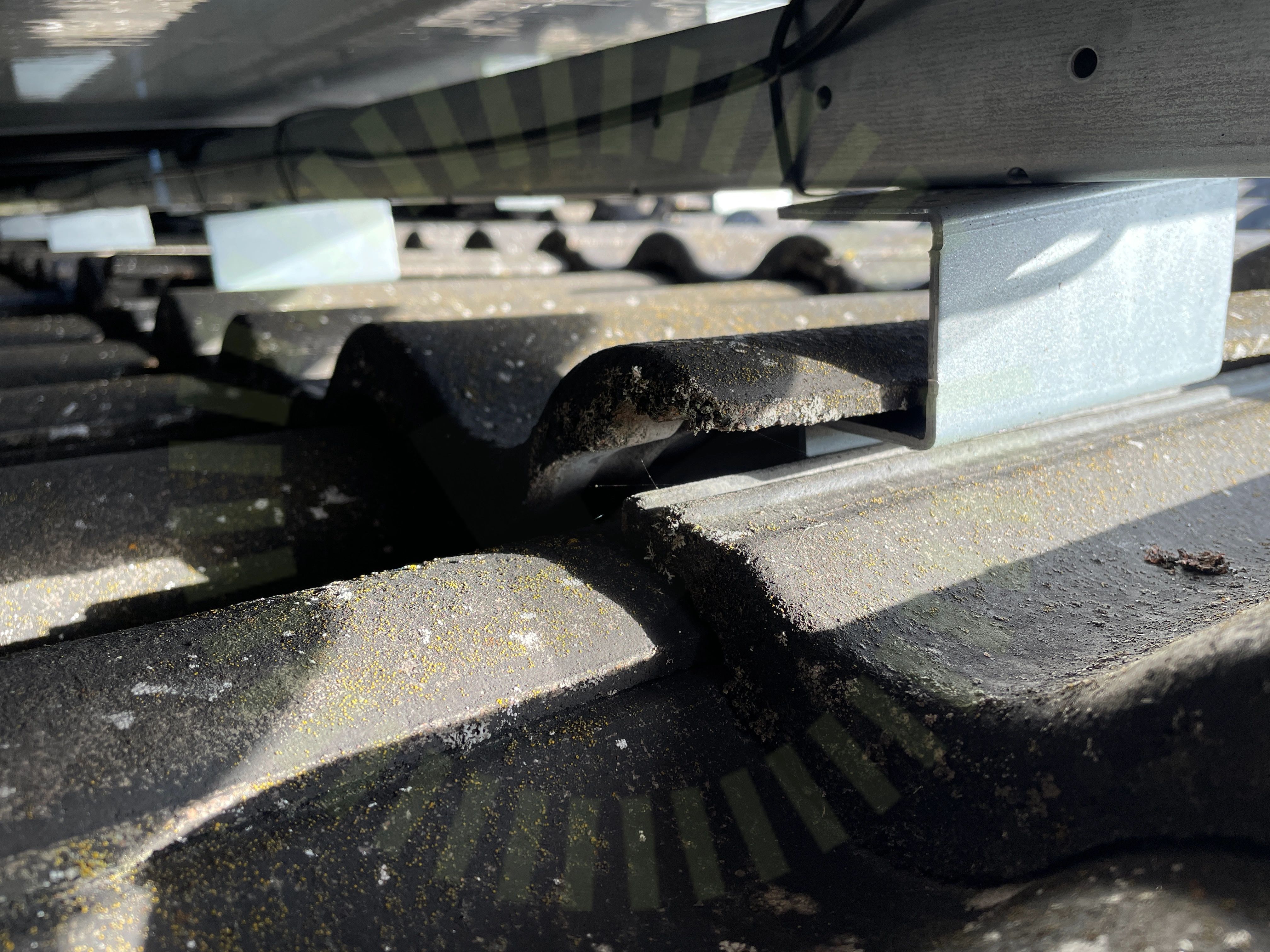

4.6 Underliggande takpanna

Inte godkänd

Anvisning om att pannor ska slipas ur enligt tillverkarens (Benders) anvisningar ej följda. Risk för spräckta pannor finns.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

14/21

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Tvådelad Takkrok

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

1/21

Skenors avstånd till varandra

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/34

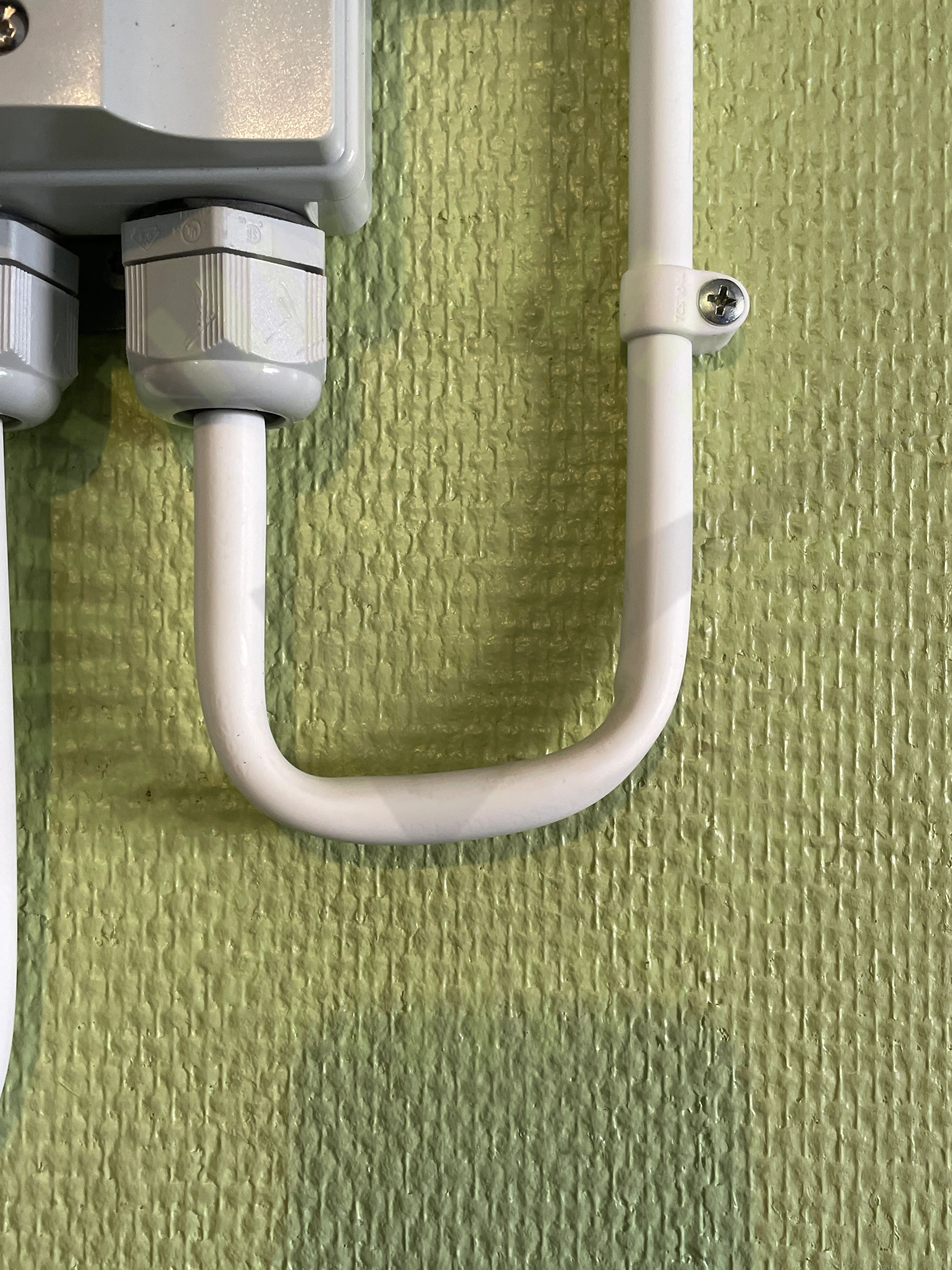

7.1 AC Böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

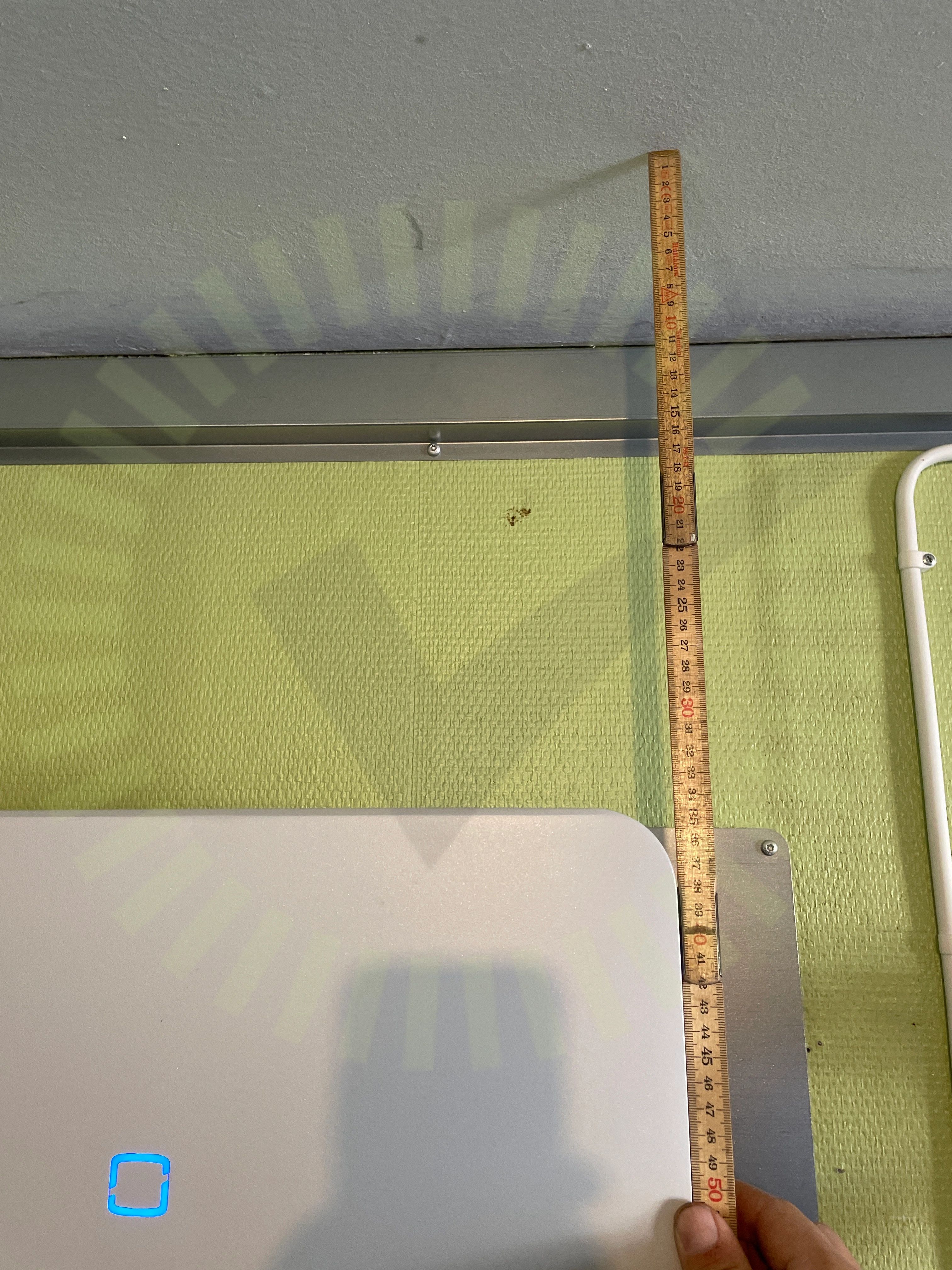

7.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

Godkända kontrollpunkter

32/34

AC Anslutning Växelriktare

AC Kablage förläggning

Anslutning av ledare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
