Besiktningsrapport

9.6

Installation genom

Nova Solar

Datum

27 januari 2026

Ort

Sävedalen

Län

Västra Götalands län

Kabeluppfästning

Uppfästning av kablage

Kabelinföringar

+ 4

92% godkända

8% ej godkända

Om installationen

Paneler

AIKO: MAH60Db

Montagesystem

Nordmount Panntak: Råspont

Växelriktare

Solis: S6-EH3P(5-10)K-H-EU

Batteri

Dyness ESS

Tillbehör

Säkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (12)Säkerhetsbrytare AC (7)Tak 1: AIKO: MAH60Db (16)Tak 1: Nordmount Panntak: Råspont (27)Varselmärkning (4)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

3/12

2.1 Avstånd till växelriktare

Inte godkänd

Batteriet är placerat för långt från växelriktaren.

Tower USER MANUAL HV Battery System Tower - 20241105-V1-EN, Sida 23

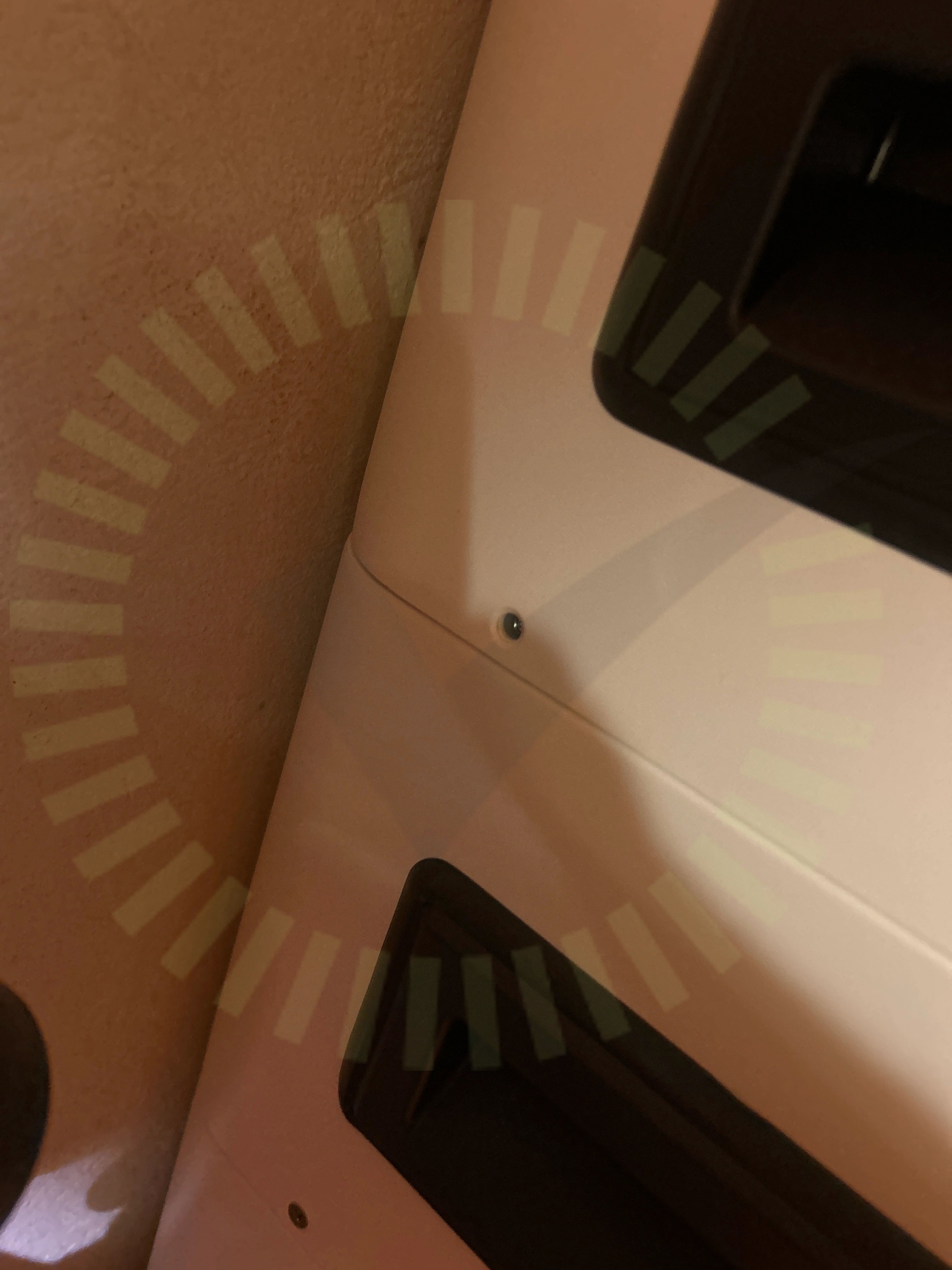

2.2 Fastsäkring av produkt

Inte godkänd

Skruv mellan batteripack saknas.

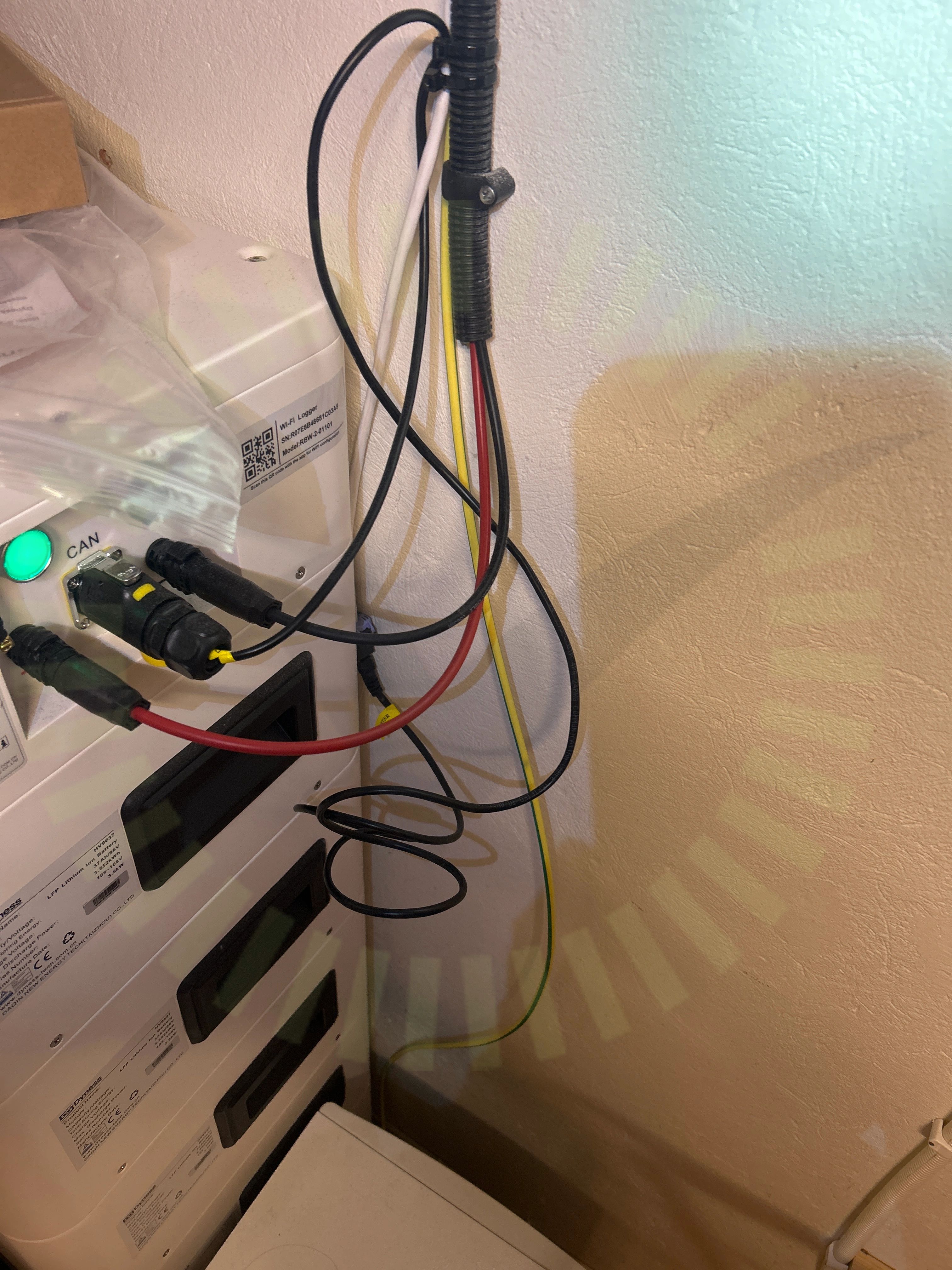

2.3 Uppfästning av kablage

Inte godkänd

Kablage mellan batteri och växelriktare är inte lämpligt uppfäst.

Godkända kontrollpunkter

9/12

Avstånd närliggande objekt

Batteri PE

DC anslutning

Lutning

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Väderskydd

Säkerhetsbrytare AC

Anmärkningar

2/7

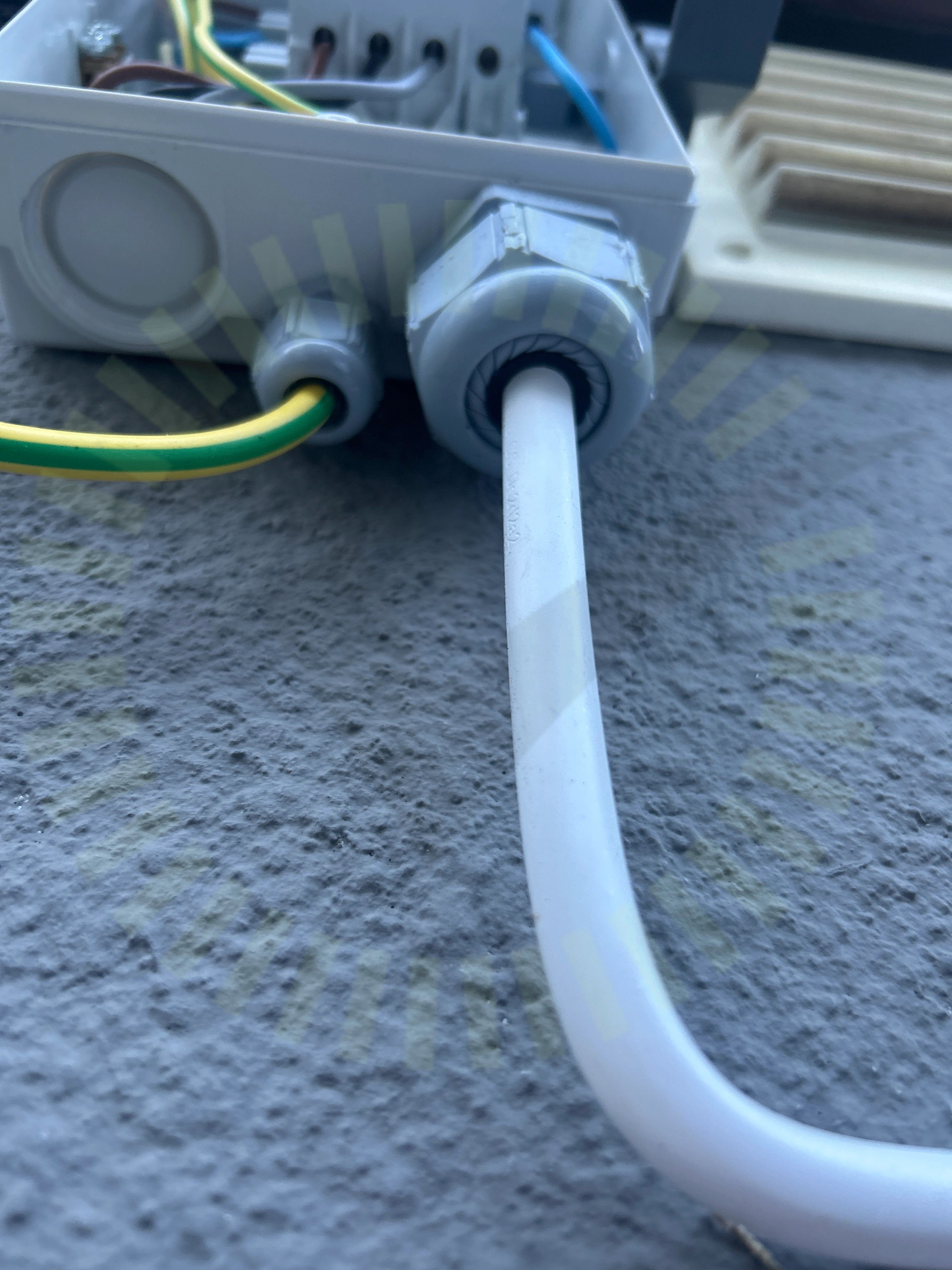

3.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut. Gäller båda kablarna.

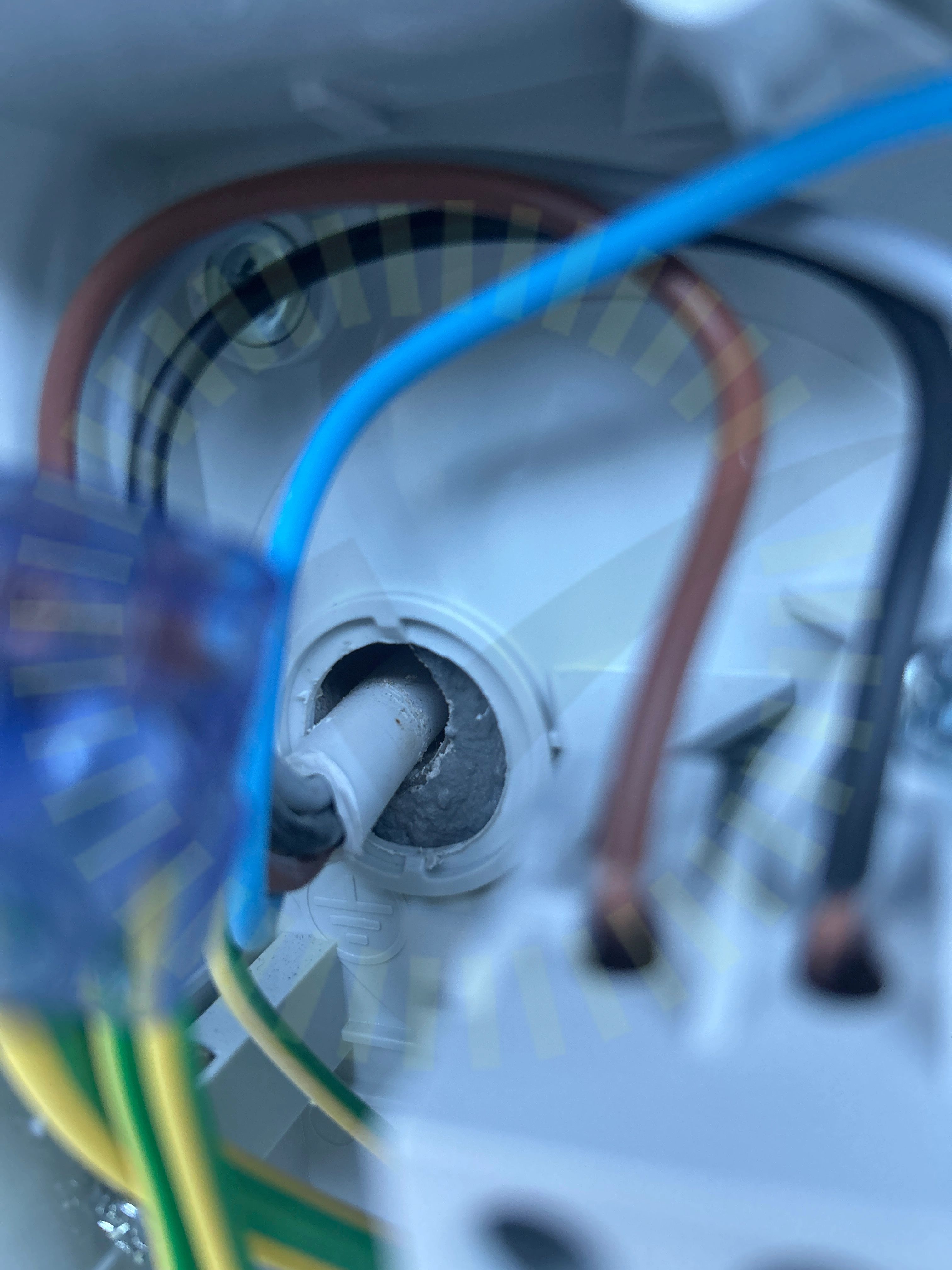

3.2 Skada vid brytare

Inte godkänd

Genomföring in till uppvärmt utrymme är inte tätat.

Godkända kontrollpunkter

5/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Tak 1: AIKO: MAH60Db

Anmärkningar

1/16

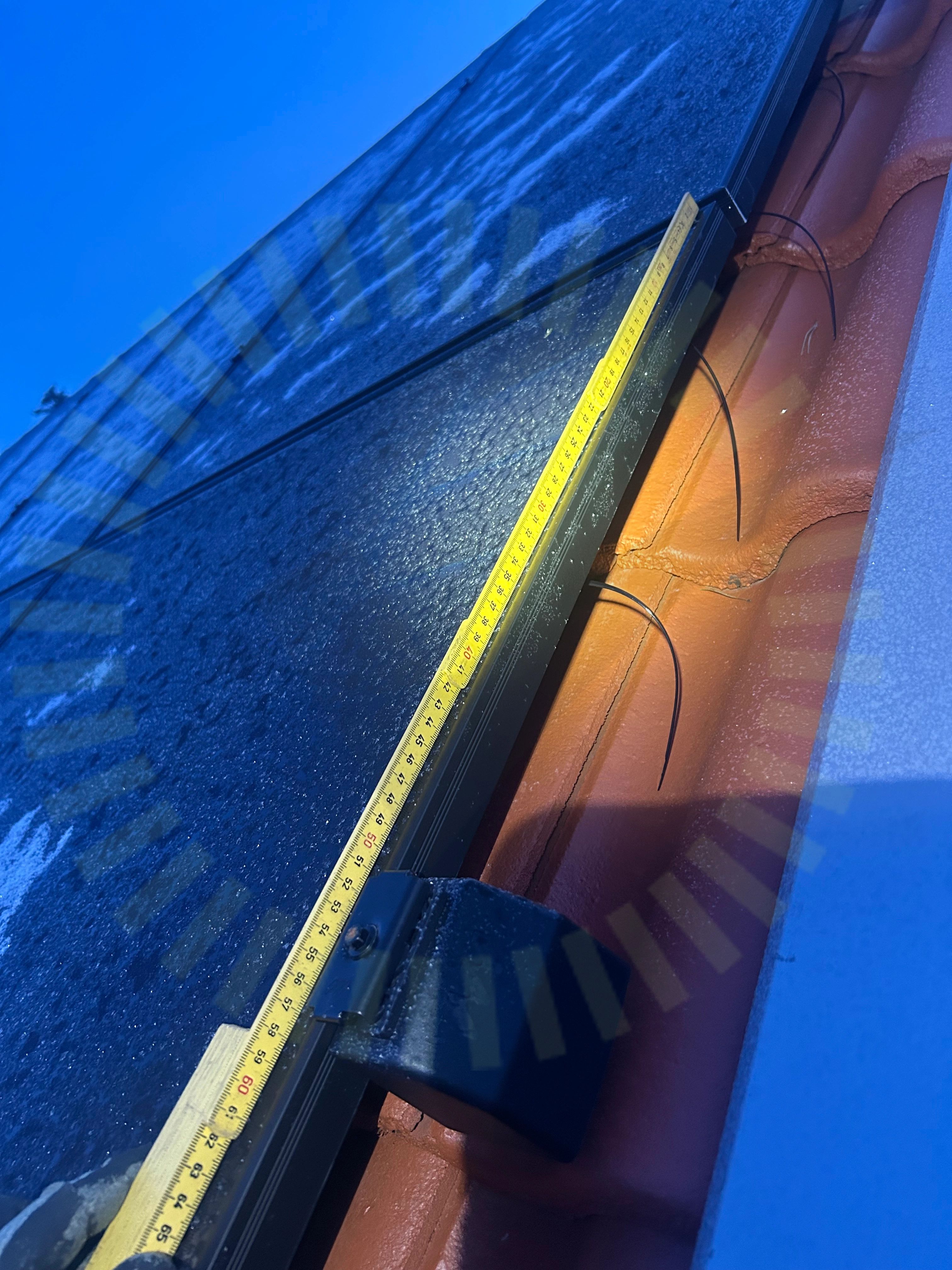

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

AIKO PV Module Installation Manual Dual Glass Module, version 202502 sid 18.

Godkända kontrollpunkter

14/16

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1: Nordmount Panntak: Råspont

Anmärkningar

2/27

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

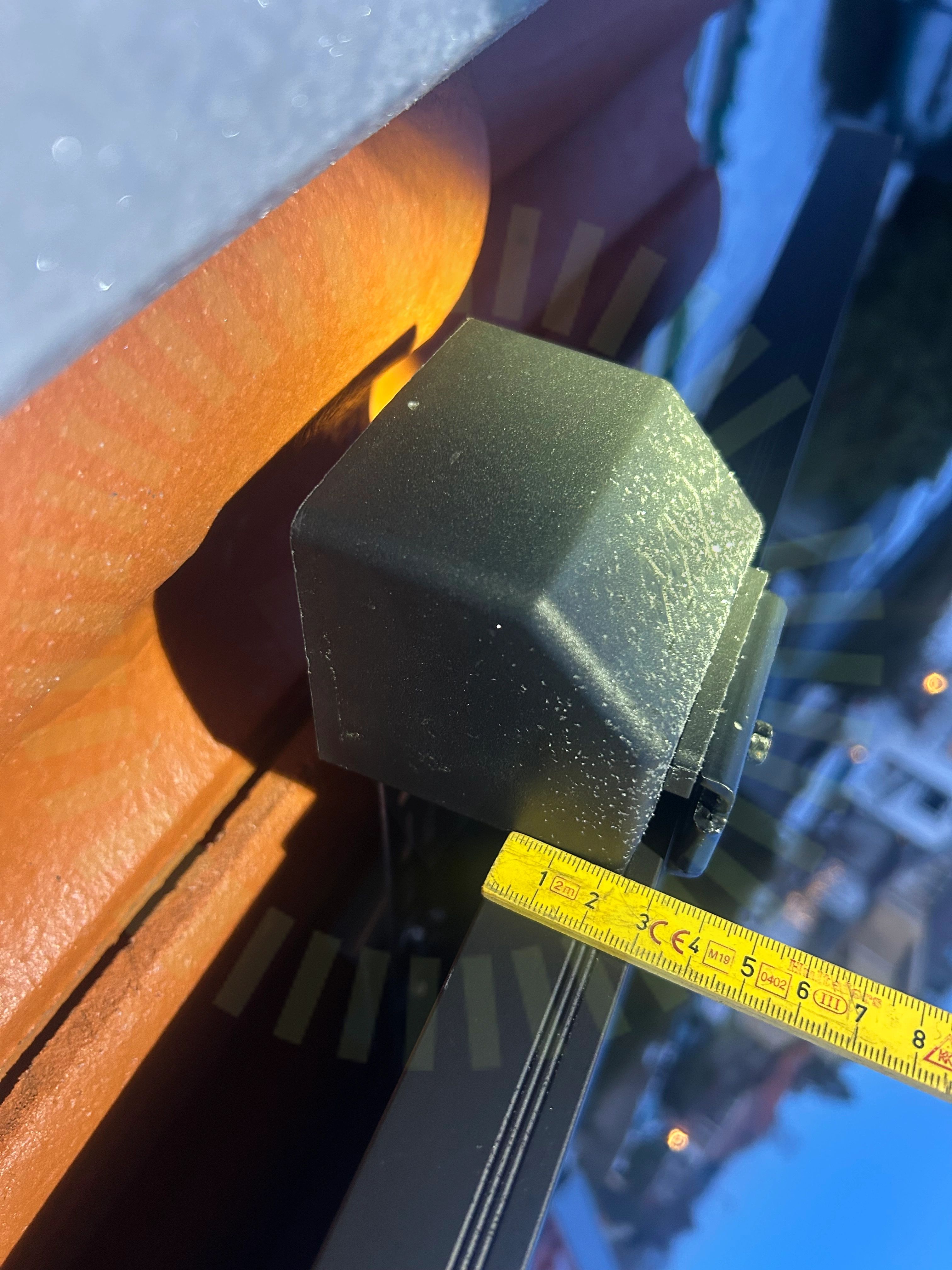

5.2 Ändklämmor

Inte godkänd

När panelramen är 30 mm ska plastbiten på ändklämman tas bort.

Nordmount: Panntäckta tak | Råspont - monteringsanvisning Version 1.8, Sida 8-9

Godkända kontrollpunkter

20/27

Använd skruv

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

5/27

Blandning av infästningar

Läktinfästning

Råspontens tjocklek (mm)

Råspontsinfästning metod 1

Råspontsinfästning metod 2

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/34

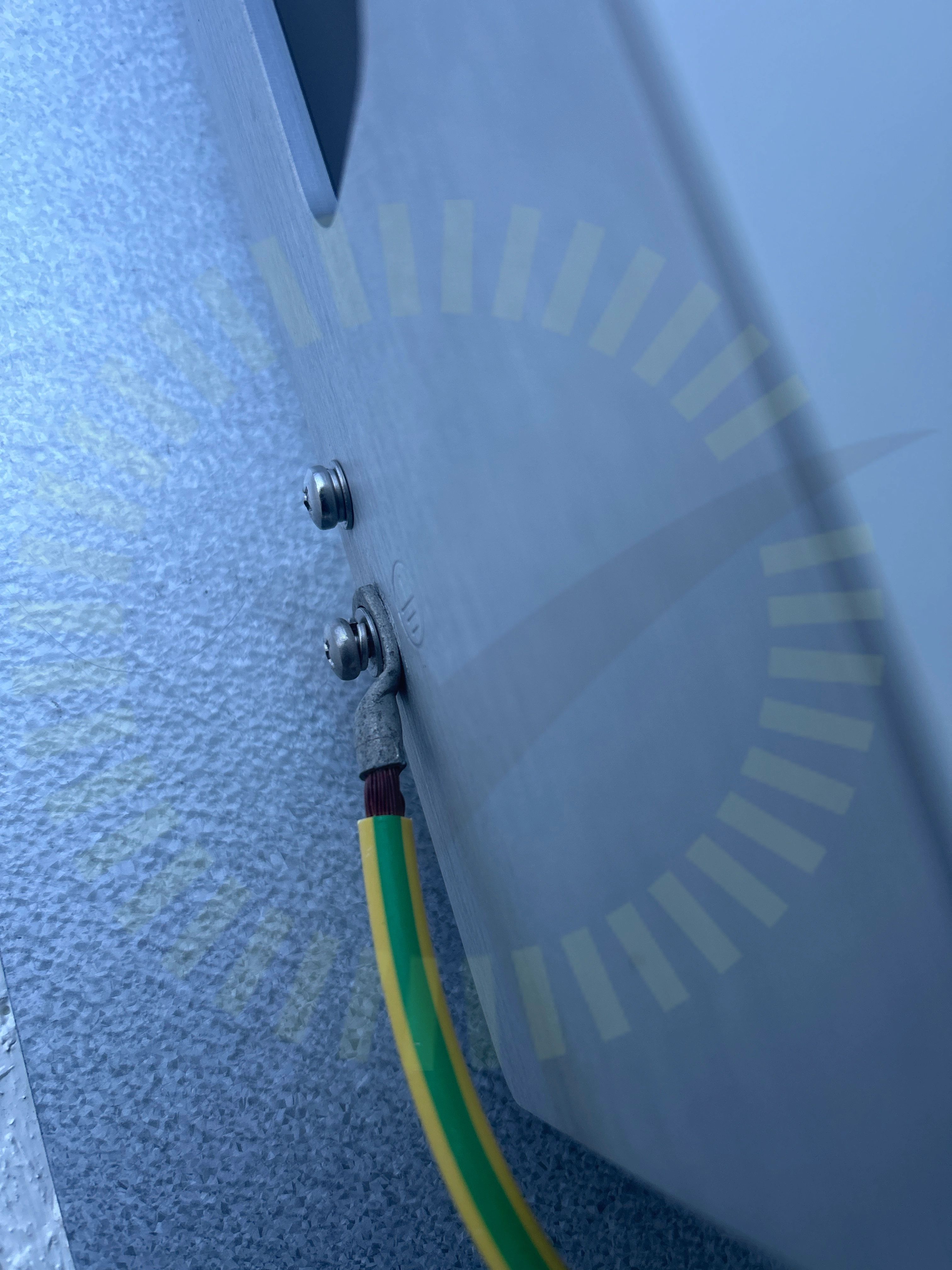

7.1 Jordning av chassi

Inte godkänd

Jordledare är inte ordentligt fastsäkrad i chassit.

Solis: S6-EH3P(5-10)K-H-EU User manual Version 1.8, Release Date: 08,2024, Sida 12

Godkända kontrollpunkter

33/34

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
