1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.2
Installation genom
Skandica Solar
Datum
18 augusti 2023
Ort
Olofstorp, Västra Götalands län
83% godkända17% ej godkända
Om installationen
PanelerRisen: RSM40-8
MontagesystemNordmount Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Avtal
Inte godkändKund har inte fått genomgång utav anläggningen samt hur appen till växelriktaren fungerar.
Avtal
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Tak 1, Nordmount Panntak
Anmärkningar
5/27
2.1 Klämmans placering i skena
Inte godkändKlämma ej monterad korrekt.
2.2 Skenors avstånd till varandra
Inte godkändSaknar underlag vid besiktning.
2.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

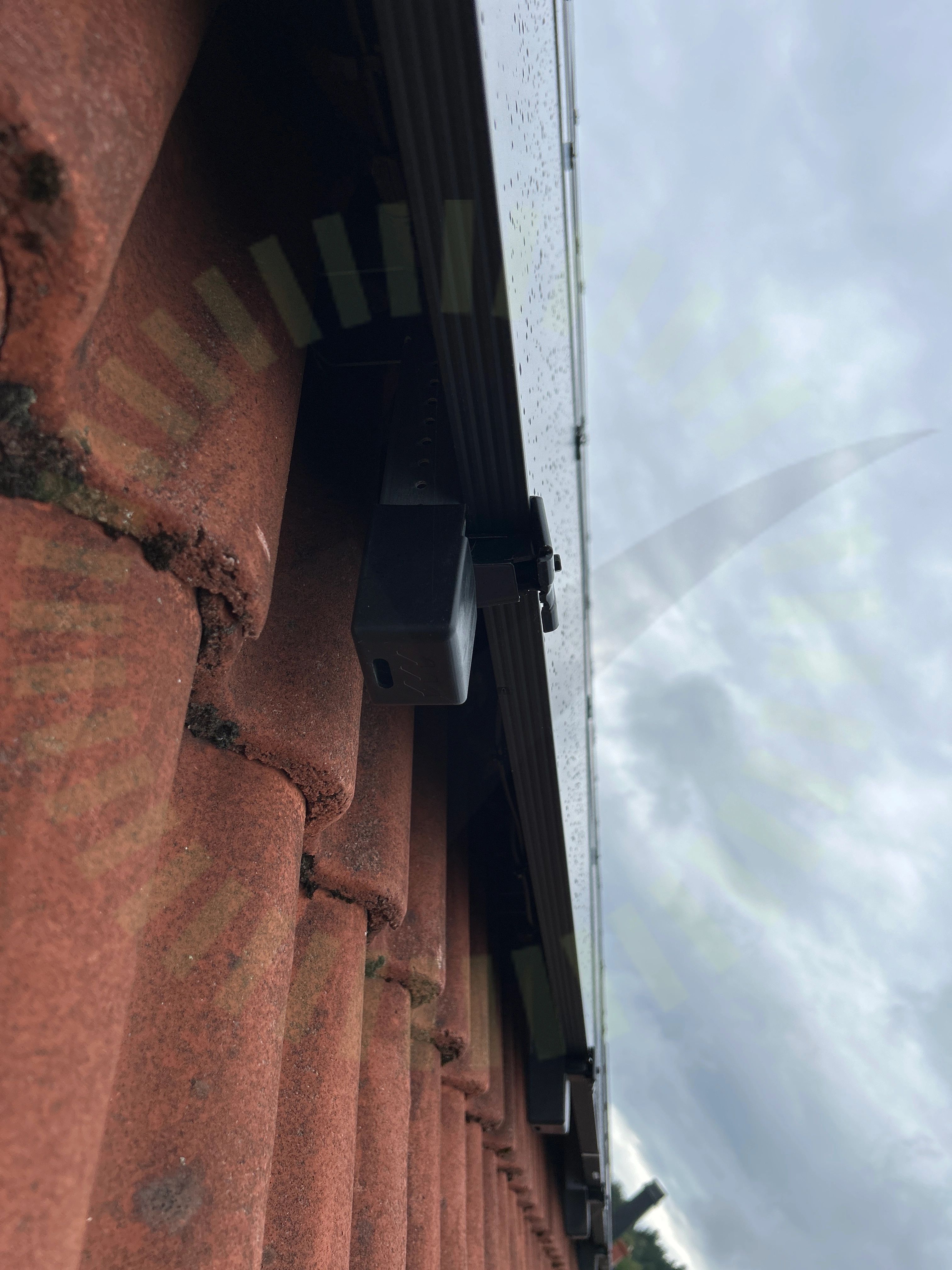

2.4 Ändklämmor
Inte godkändPanelens ändklämmor är inte installerade enligt tillverkarens anvisningar.
2.5 Takkrokarnas CC
Inte godkändSaknar underlag vid besiktning. Uppmätt mått 90cm
Nordmount konfigurator
Godkända kontrollpunkter
22/27Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans åtdragningsmomentLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningUnderbyggnadUnderliggande takpannaVäderbeständigt material
Tak 1, Risen: RSM40-8
Anmärkningar
1/18

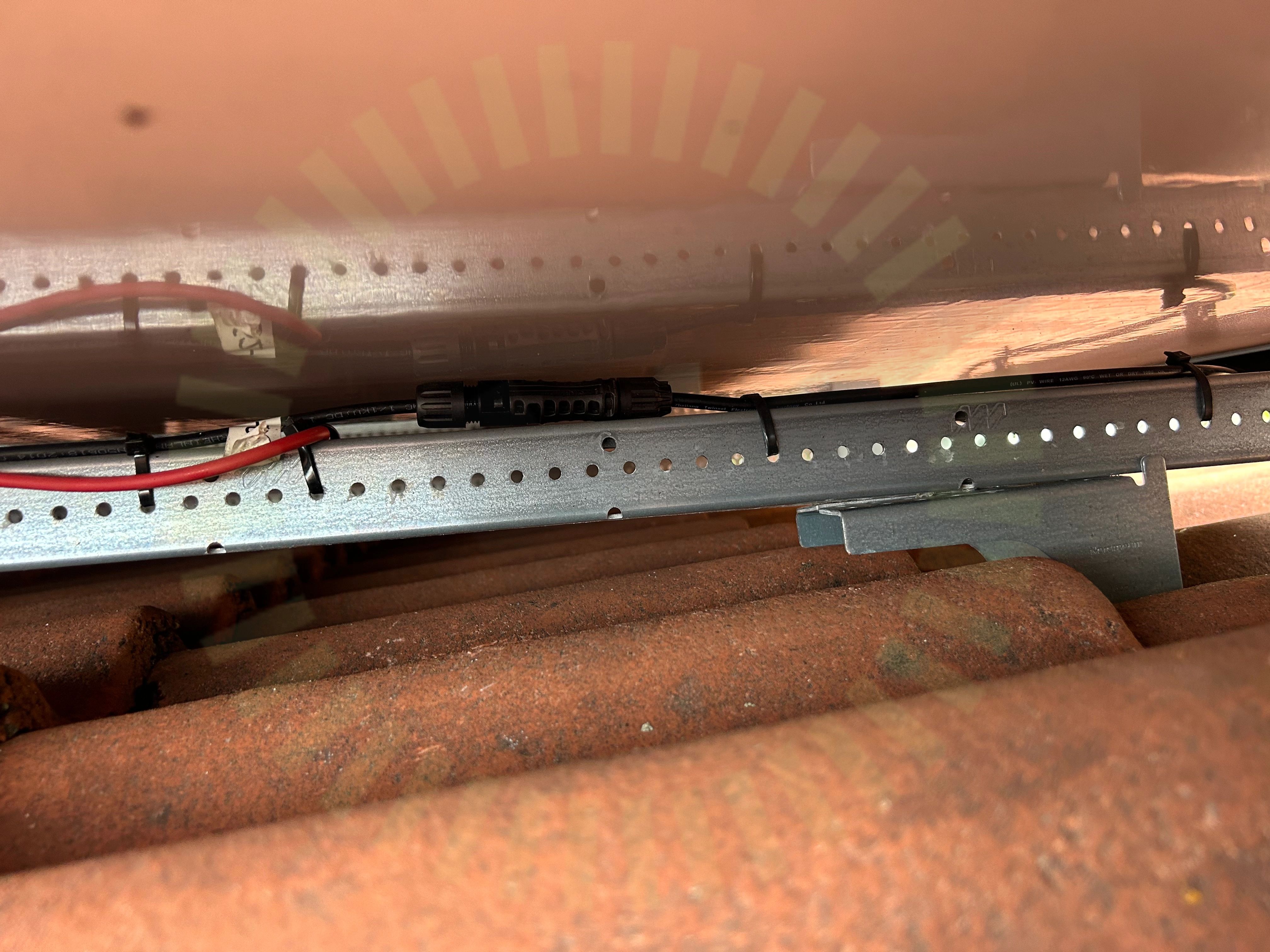

3.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke.
Godkända kontrollpunkter
15/18Avstånd till havAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
2/18Förbindelse av kontakterSträngförläggning
Undercentral
Anmärkningar

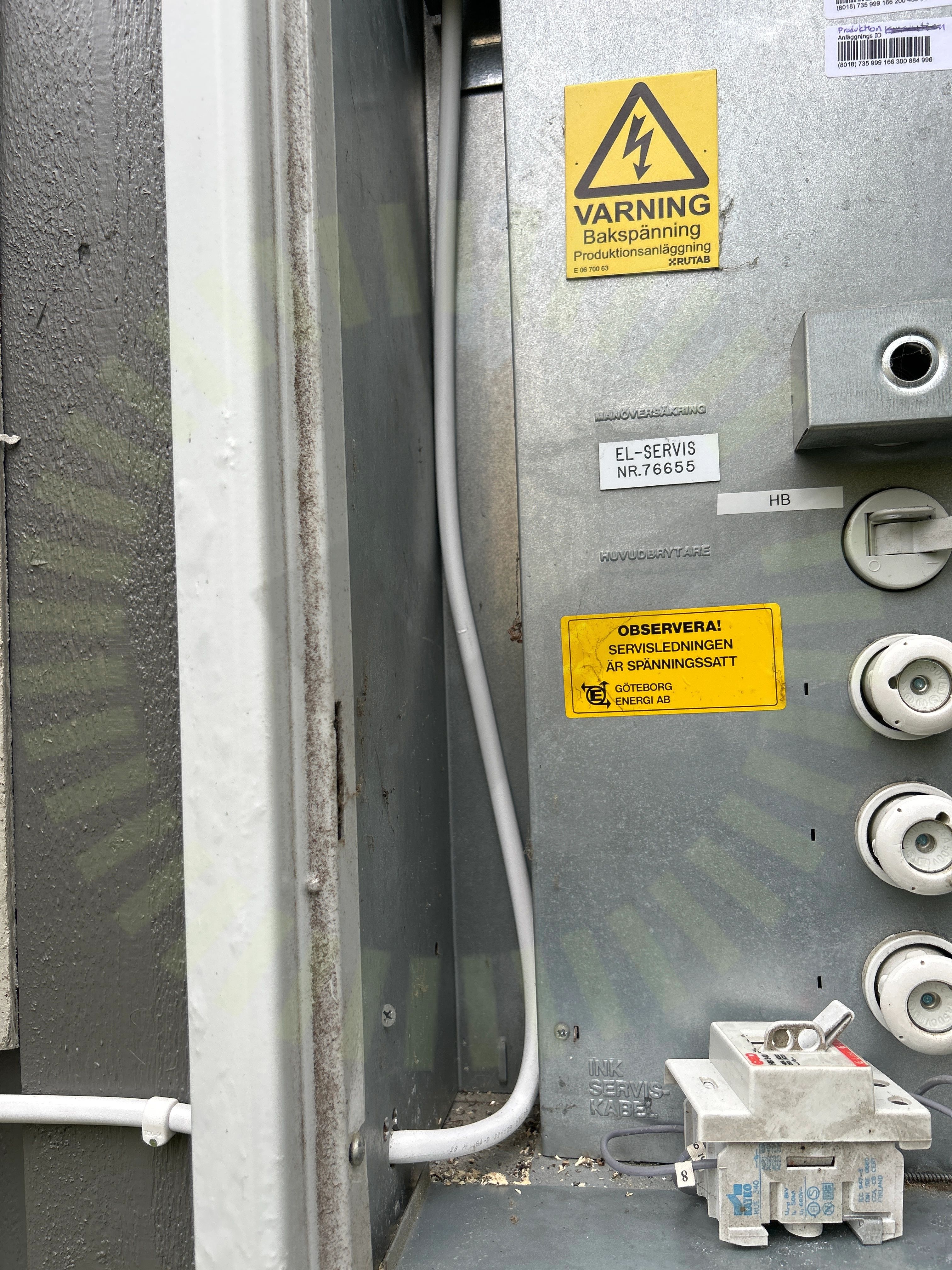

1/94.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
8/9BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/5

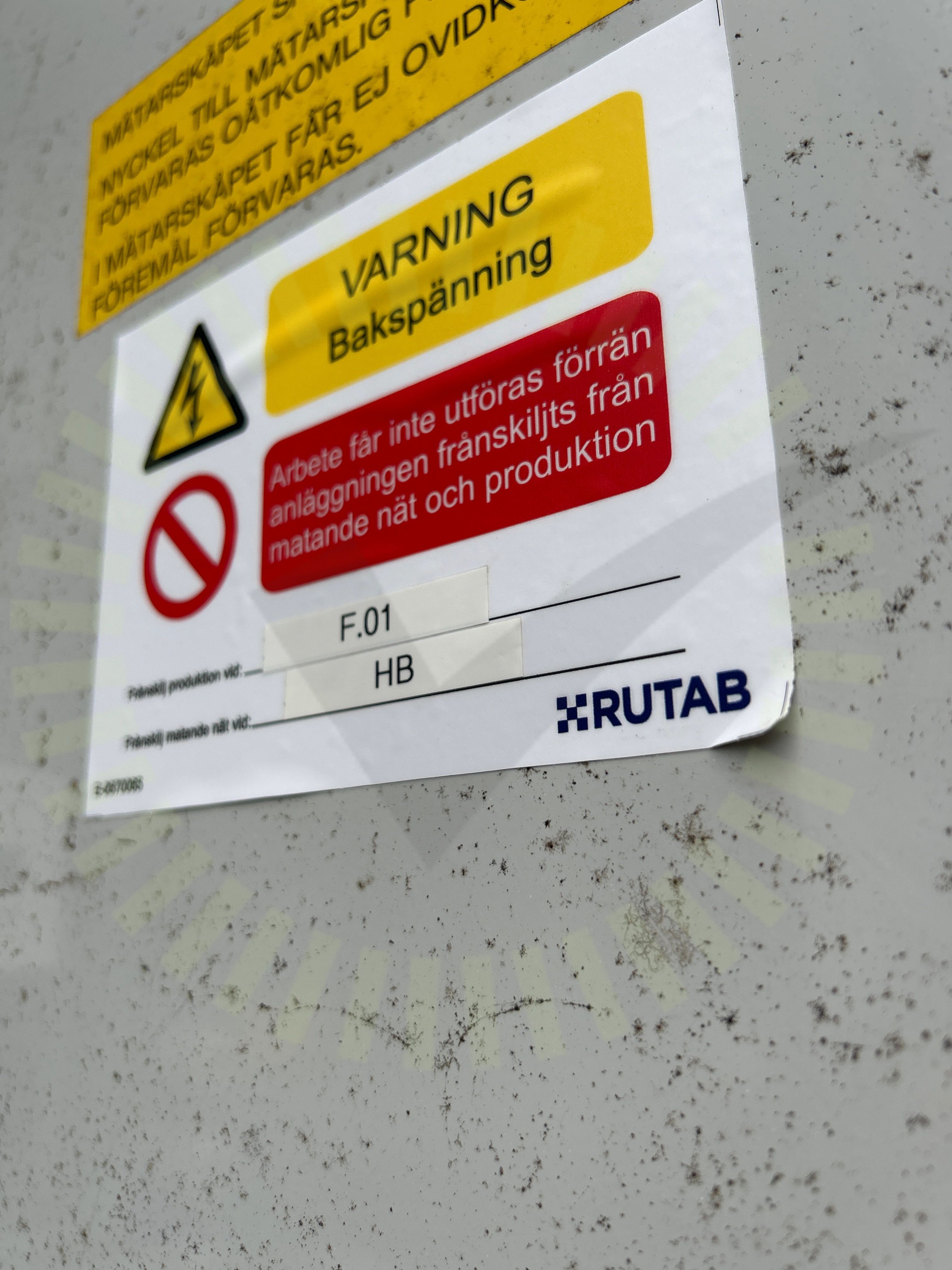

5.1 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

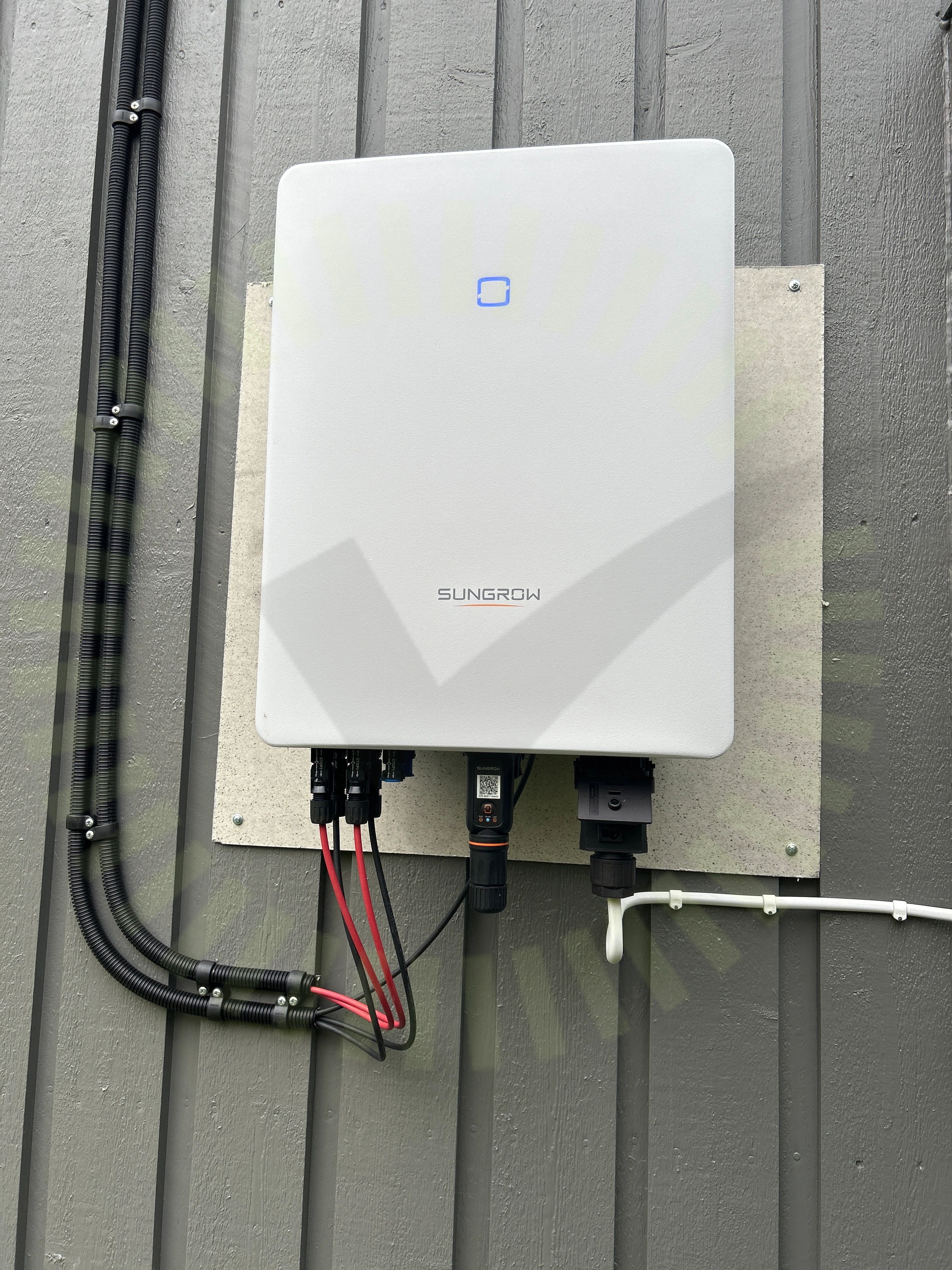

5.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
6/35

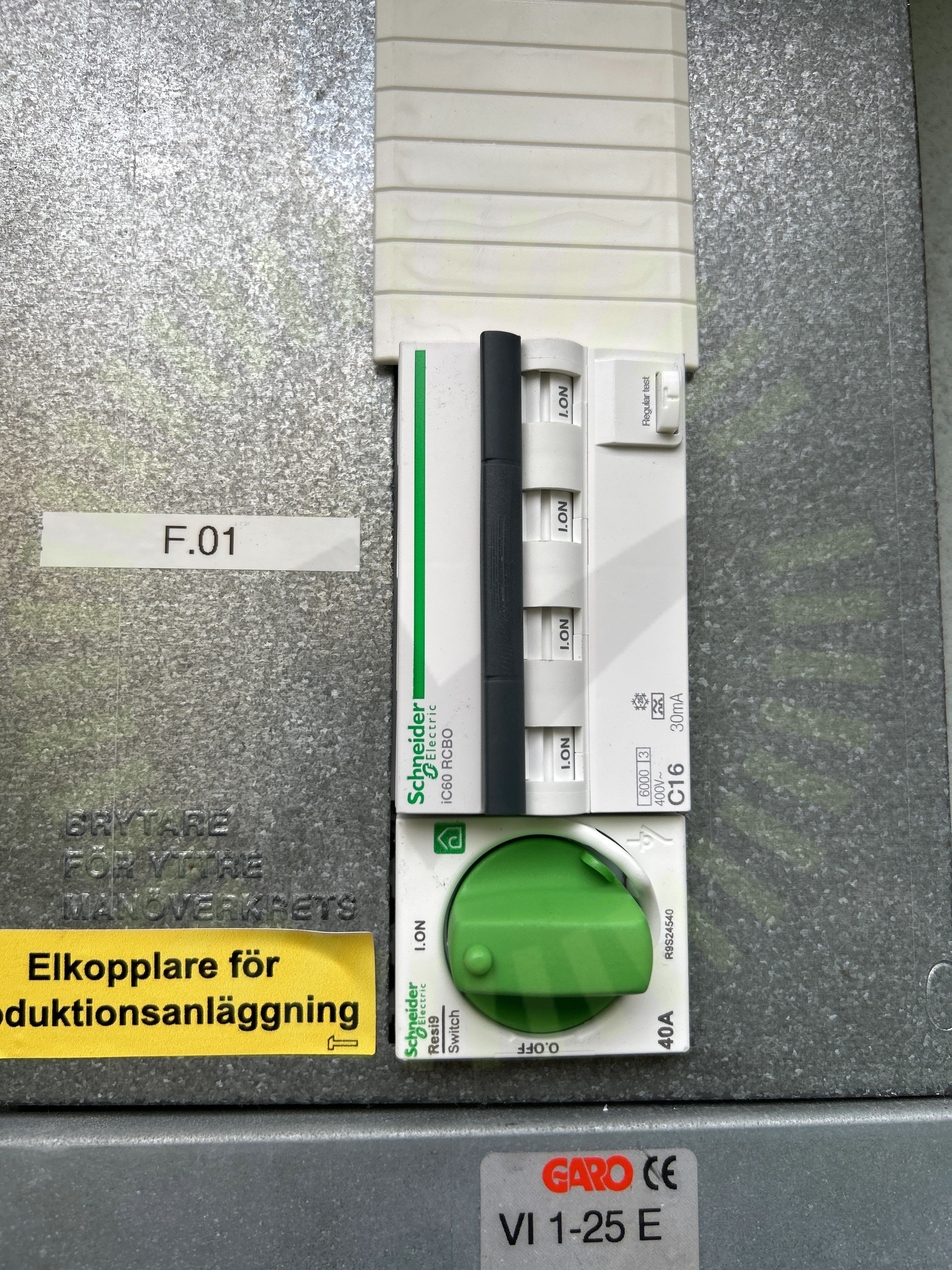

6.1 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter inte på rekommenderad mA.
SG3.0-20RT-UEN-Ver18-202212, Sida 34

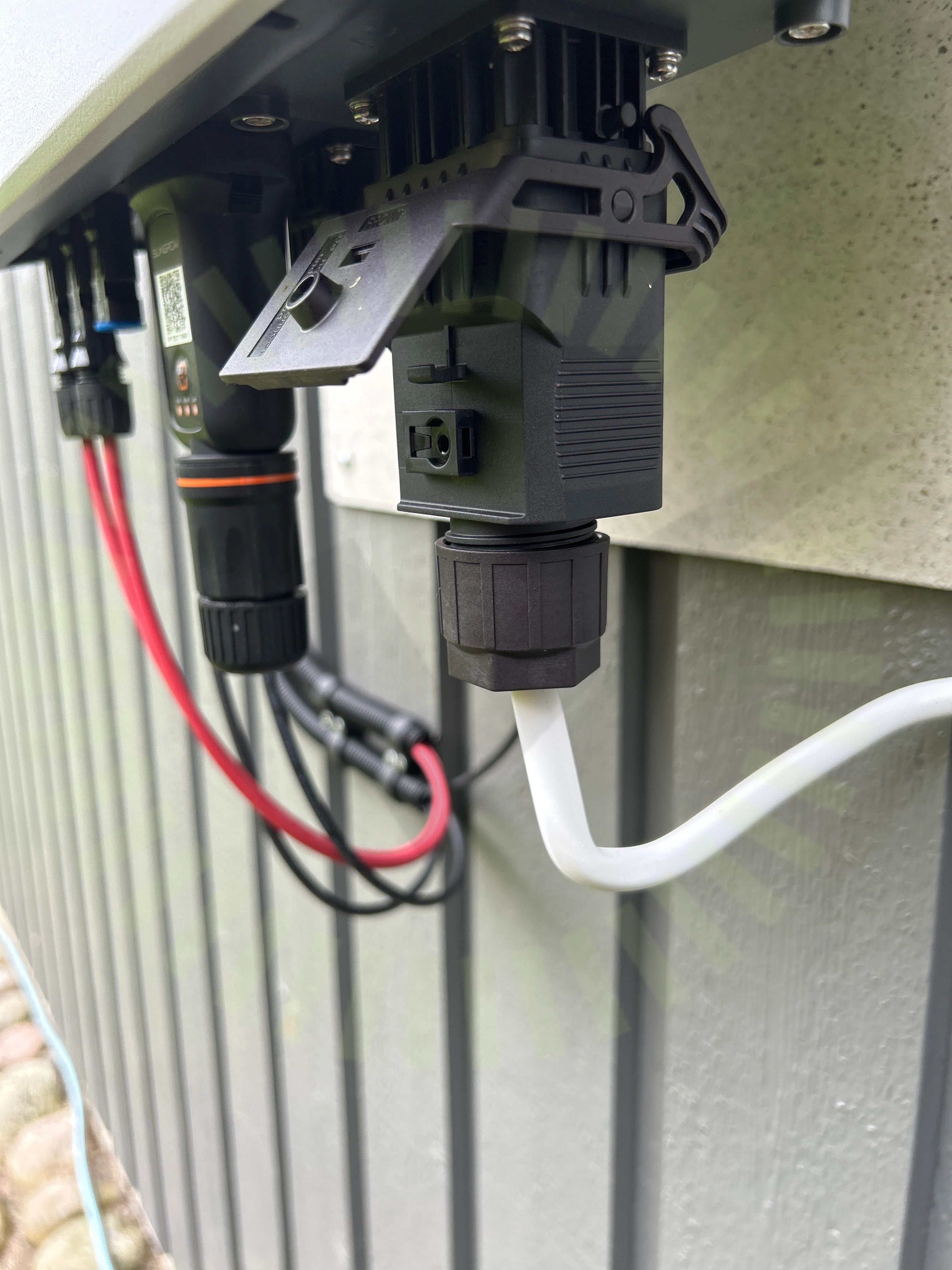

6.2 Förskruvning
Inte godkändAC kontaktens låsning är inte åtskruvad.
SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
6.3 AC Kablage förläggning
Inte godkändAC kablage är inte lämpligt förlagt. Saknar klammer eller annan uppfästning.

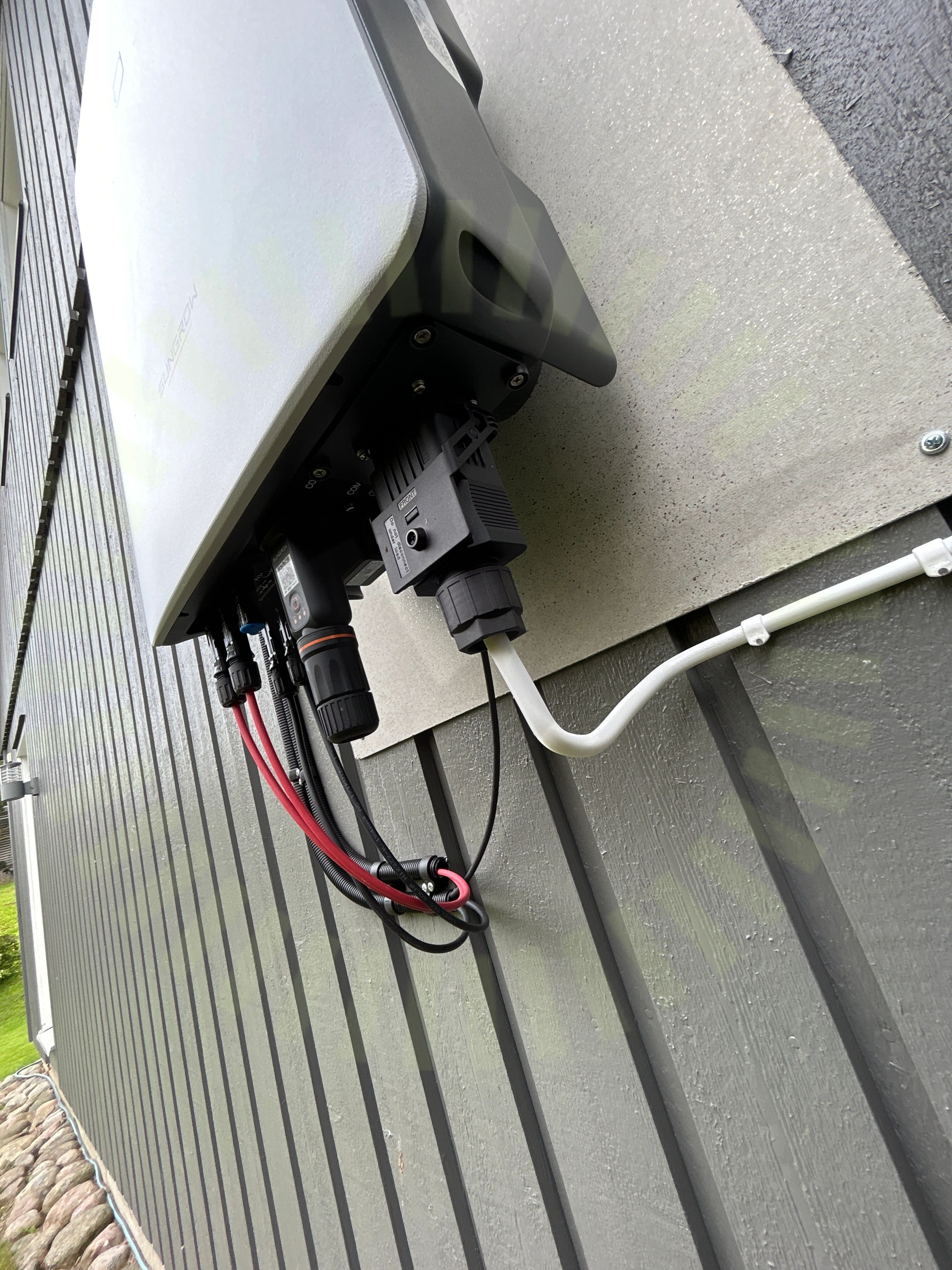

6.4 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
6.5 Märkning
Inte godkändOtydligt uppmärkt vilka säkringar som är till växelriktare.

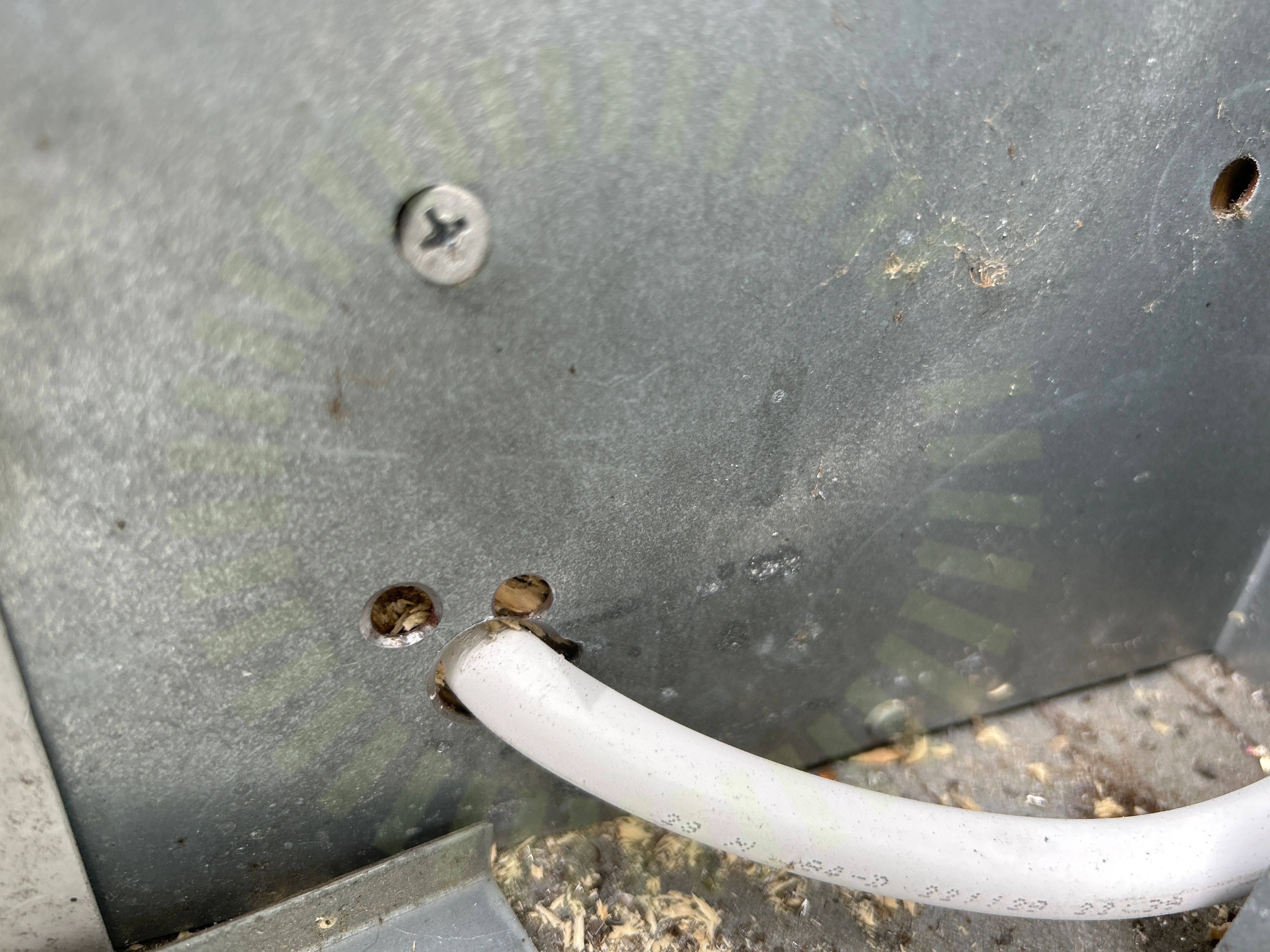

6.6 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
28/35AC Anslutning VäxelriktareAC BöjradieAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktHuvudsäkringInfästningGenomföringarKabeldimensioneringLedare anslutnaLikspänningskomponenterPlaceringSkadat kablageStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35Strängdesign
