Institutet för Solenergikvalitet

Besiktningsrapport

8.2
x

Installation genom

1KOMMA5°

Datum

17 juli 2023

Ort

Löddeköpinge, Skåne län
Kopplingslåda
Kopplingslåda
Kabeluppfästning
85% godkända15% ej godkända

Om installationen

PanelerHyundai: HiE-S(385-410W)VG
OptimerareSolarEdge: S-Serie
MontagesystemK2: SingleRail: CrossHook 3S
MontagesystemK2 SolidRail med MAFI infästning
VäxelriktareSolarEdge: SE12.5K-SE20K
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Boningshus, Hyundai: HiE-S(385-410W)VG

Anmärkningar

1/15
Kopplingslåda

2.1 Kopplingslåda

Inte godkänd

Kablaget har inte tillräckligt stöd och utsätter kopplingslådan för stress.

Godkända kontrollpunkter

14/15
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Boningshus, K2: SingleRail: CrossHook 3S

Anmärkningar

4/29

3.1 Skenornas överhäng

Inte godkänd

Lastberäkning att kontrollera mot saknas.

Snö- och vindlastberäkning

3.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

3.4 Termisk brytpunkt skenor

Inte godkänd

Uppmätt avstånd är 18m .

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 16

Godkända kontrollpunkter

25/29
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning utanför takstolInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTakgenomföringTakstolsbreddTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Boningshus, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Garage, Hyundai: HiE-S(385-410W)VG

Anmärkningar

2/15

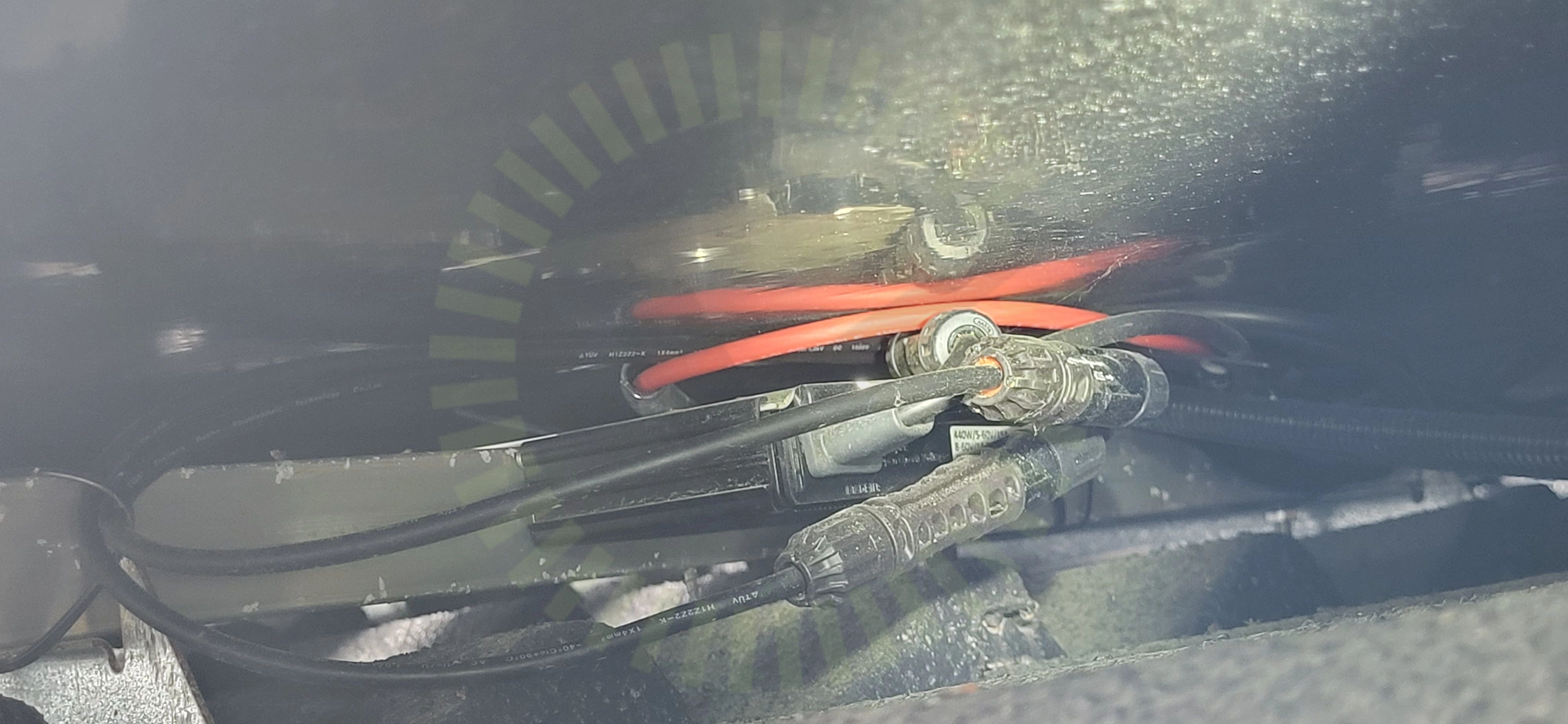

Föremål mot bakstycke

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

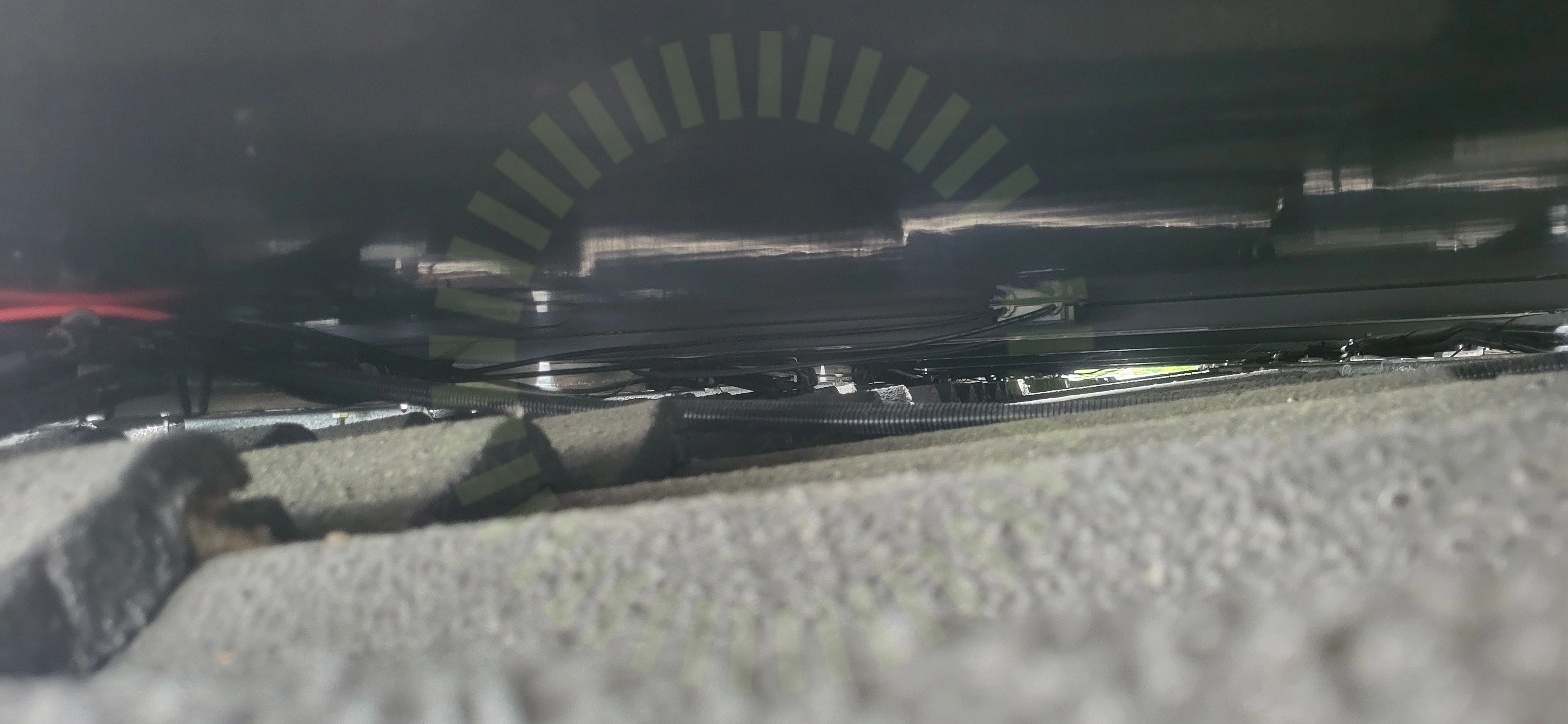

Kopplingslåda

5.2 Kopplingslåda

Inte godkänd

Kablaget har inte tillräckligt stöd och utsätter kopplingslådan för stress.

Godkända kontrollpunkter

13/15
Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Garage, K2 SolidRail med MAFI infästning

Anmärkningar

8/21

6.1 Främmande material

Inte godkänd

Tillverkarna tillåter inte att man använder material från en annan tillverkare.

6.2 Skenornas infästning

Inte godkänd

Två system är blandade, korrekt infästning mellan de båda saknas.

6.3 Skenornas överhäng

Inte godkänd

Två montagesystem är blandade och en korrekt lastberäkning med överhäng går inte att ta fram.

6.4 Blandade montagesystem

Inte godkänd

Två system är blandade och det påverkar garantierna samt att en godkänd snö- och vindlastberäkning inte går att få fram.

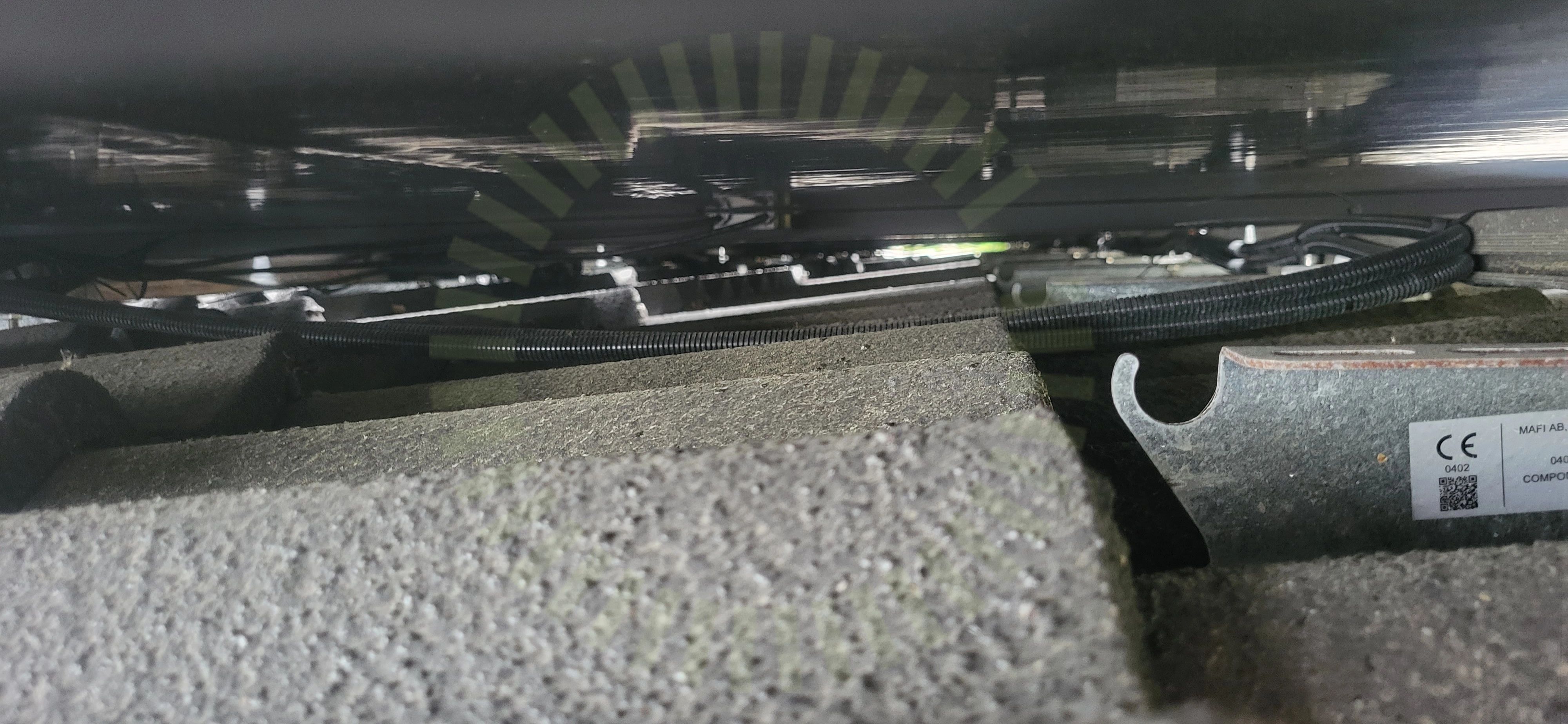

Kabeluppfästning

6.5 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

6.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

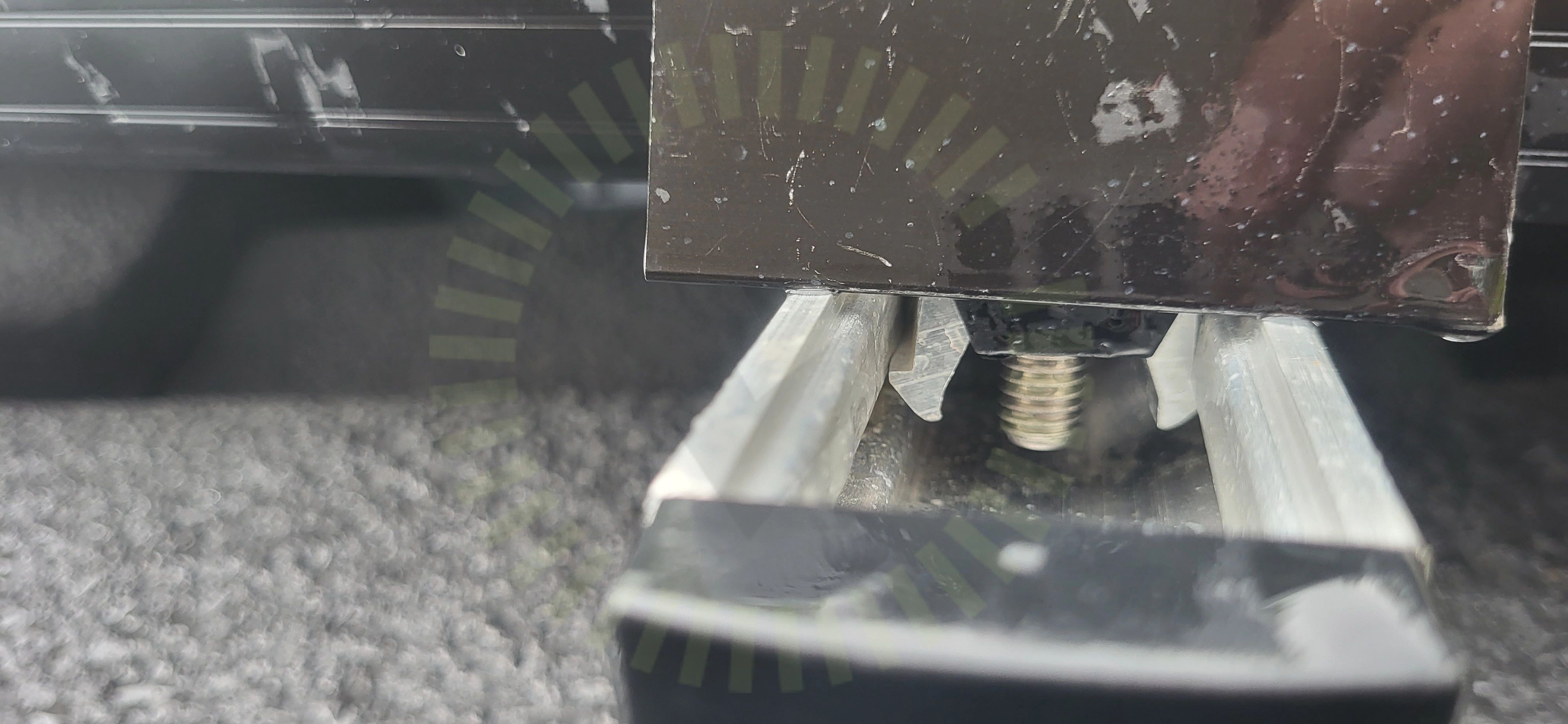

Ändklämmor

6.7 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

6.8 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas.

Snö- och vindlastberäkning

Godkända kontrollpunkter

11/21
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenskarvarTakgenomföringTermisk brytpunkt skenorUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

2/21
Heavy BracketsLäktinfästning

Garage, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Anmärkningar

1/5

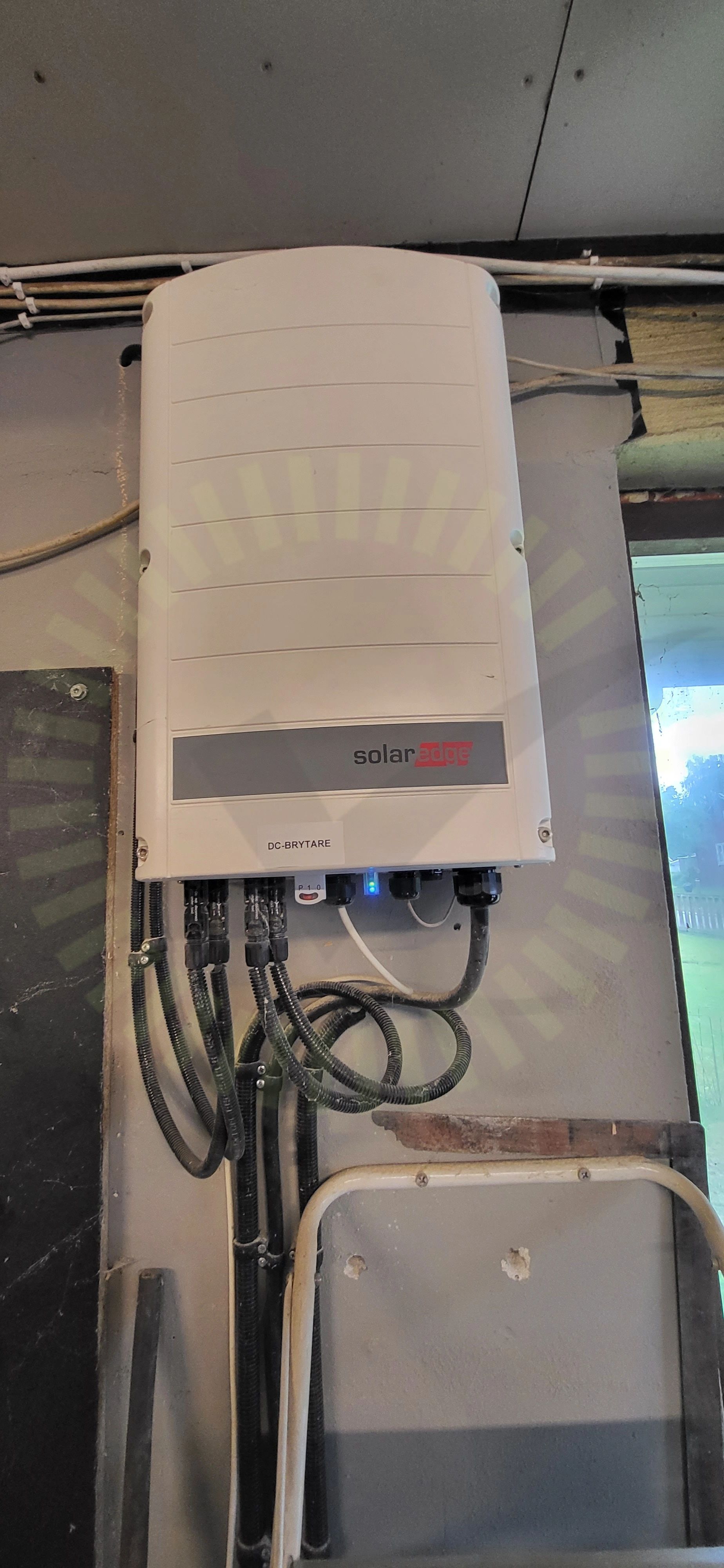

Varning för likspänning

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/29

9.1 Säkringsdimension

Inte godkänd

Säkring till växelriktaren är 25A medan huvudsäkring är 20A.

Godkända kontrollpunkter

26/29
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDubbel matningFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Ej tillgängligt vid besiktning

2/29
DC Kablage egenskaperSträngdesign
