Besiktningsrapport
8.8
Installation genom
Skandica Solar
Datum
4 augusti 2023
Ort
olofstorp, Västra Götalands län
Väderskydd
Jordning av chassi
AC Böjradie
+ 7
88% godkända
12% ej godkända
Om installationen
Paneler
Risen: RSM40-8
Montagesystem
Nordmount Panntak
Växelriktare
SunGrow: SG5-12RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Avtal
Inte godkänd
Installationen är inte levererad enligt avtal. Annat montagesystem än vad som offererats.
Godkända kontrollpunkter
2/3
Tak 1, Nordmount Panntak
Anmärkningar
2/28

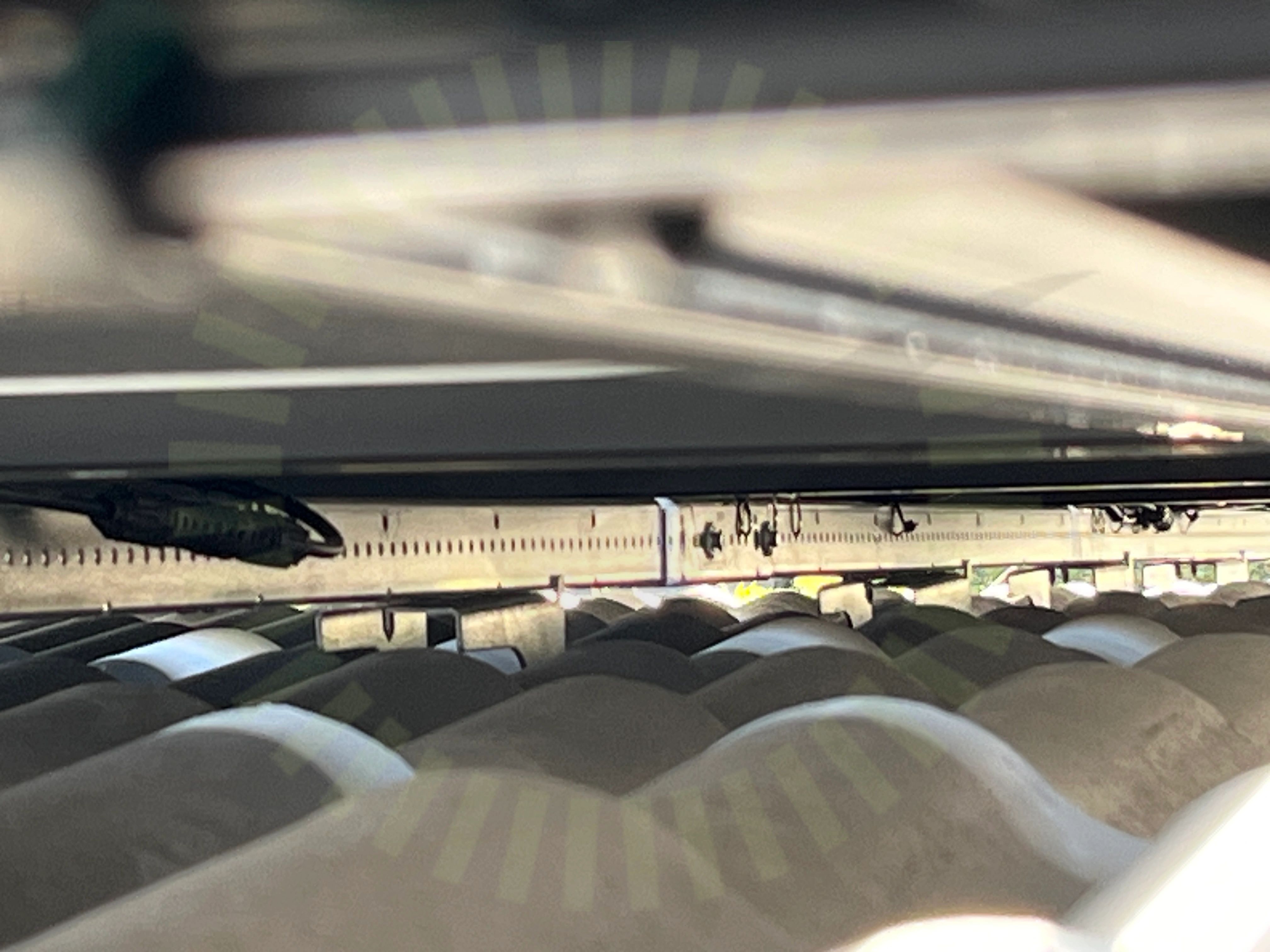

2.1 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad. Endast 2 skruv monterade, det skall vara 4st.
2.2 Snö- och Vindlastberäkning
Inte godkänd
Inmatade värden i lastberäkningen stämmer inte med verkligheten. Högre takhöjd är uppmätt än i lastberäkning. Även taklutningen är fel.
Godkända kontrollpunkter
26/28
Tak 1, Risen: RSM40-8
Anmärkningar
1/16

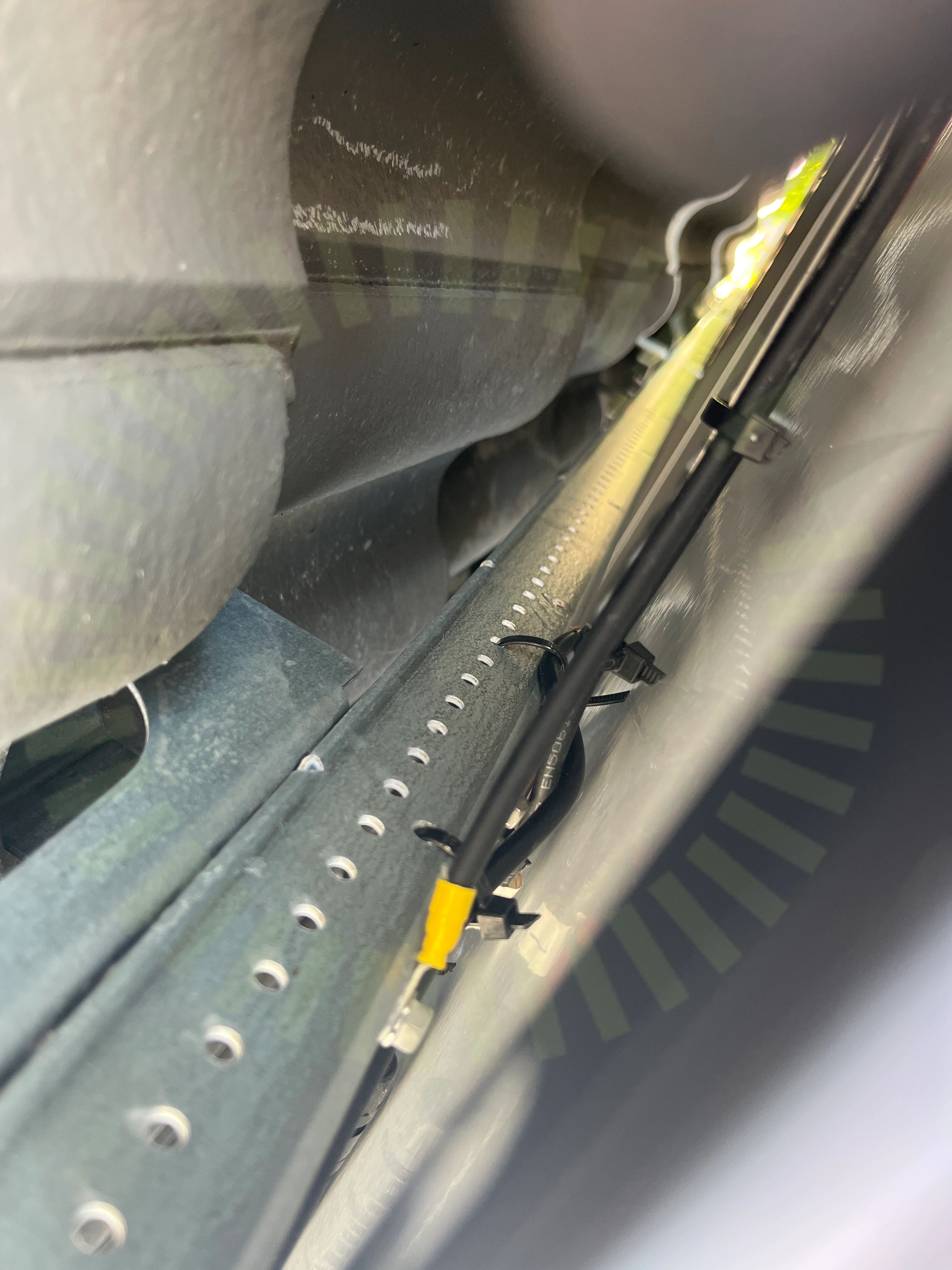

3.1 Föremål mot bakstycke
Inte godkänd
Föremål skaver mot panelens bakstycke. Det finns även kontakter som trycker mot bakstycket.
Godkända kontrollpunkter
15/16
Varselmärkning
Anmärkningar
1/5

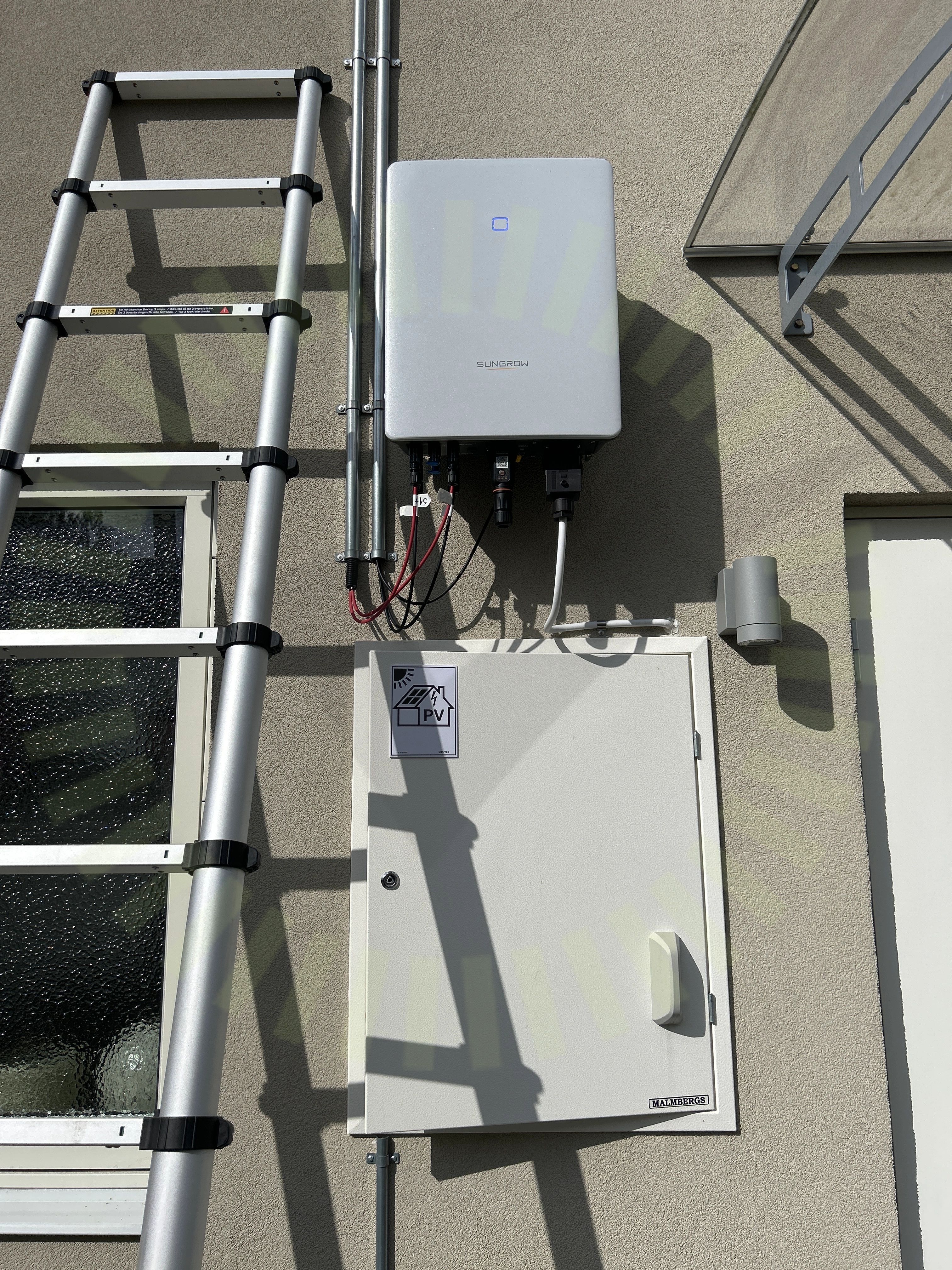

4.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
8/37

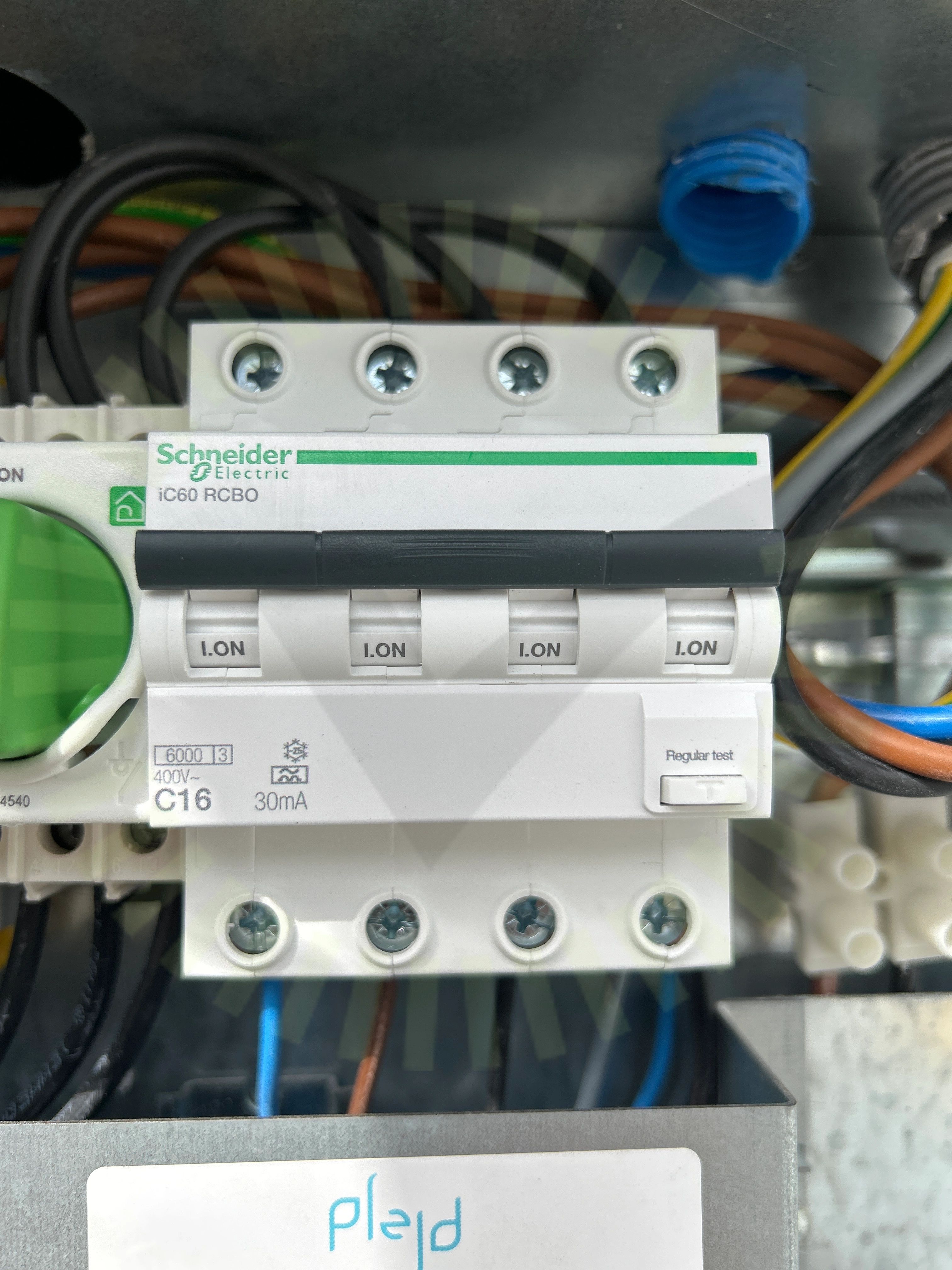

5.1 Jordfelsbrytare
Rekommendation
Jordfelsbrytaren bryter inte på rekommenderad mA.

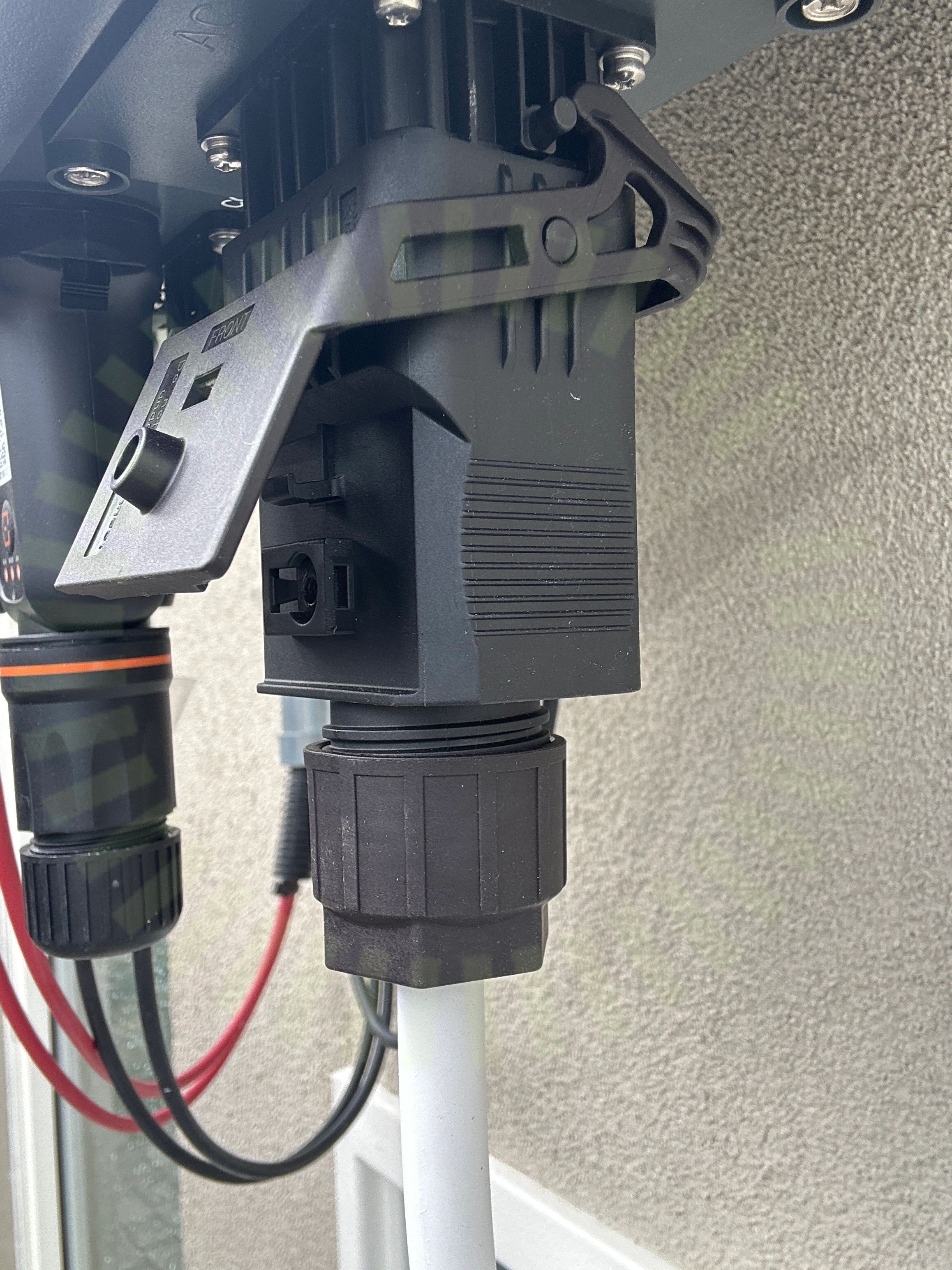

5.2 Förskruvning
Inte godkänd
Förskruvningen är inte korrekt monterad.

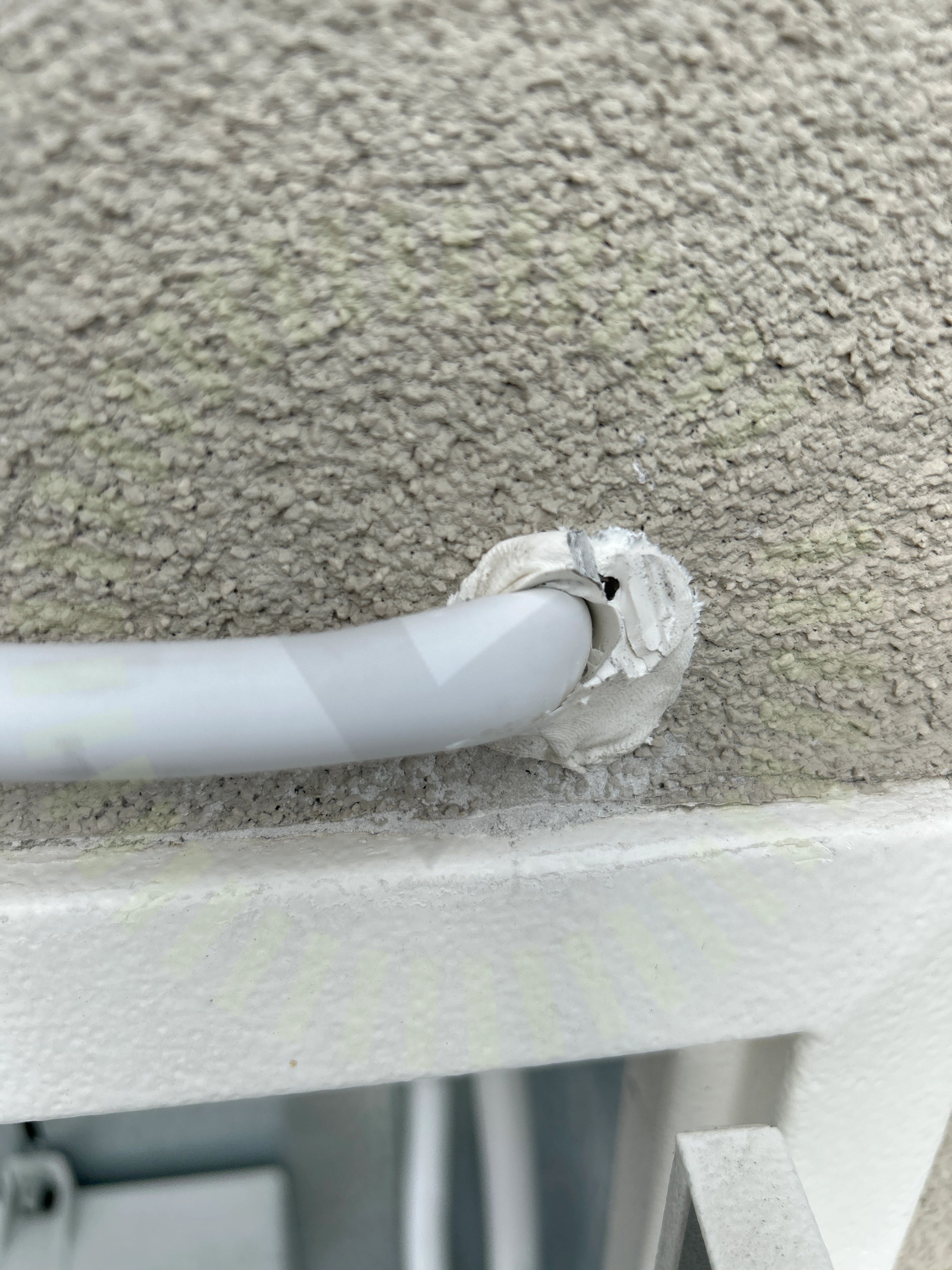

5.3 Genomföringar
Inte godkänd
Genomföring är bristfälligt tätad.

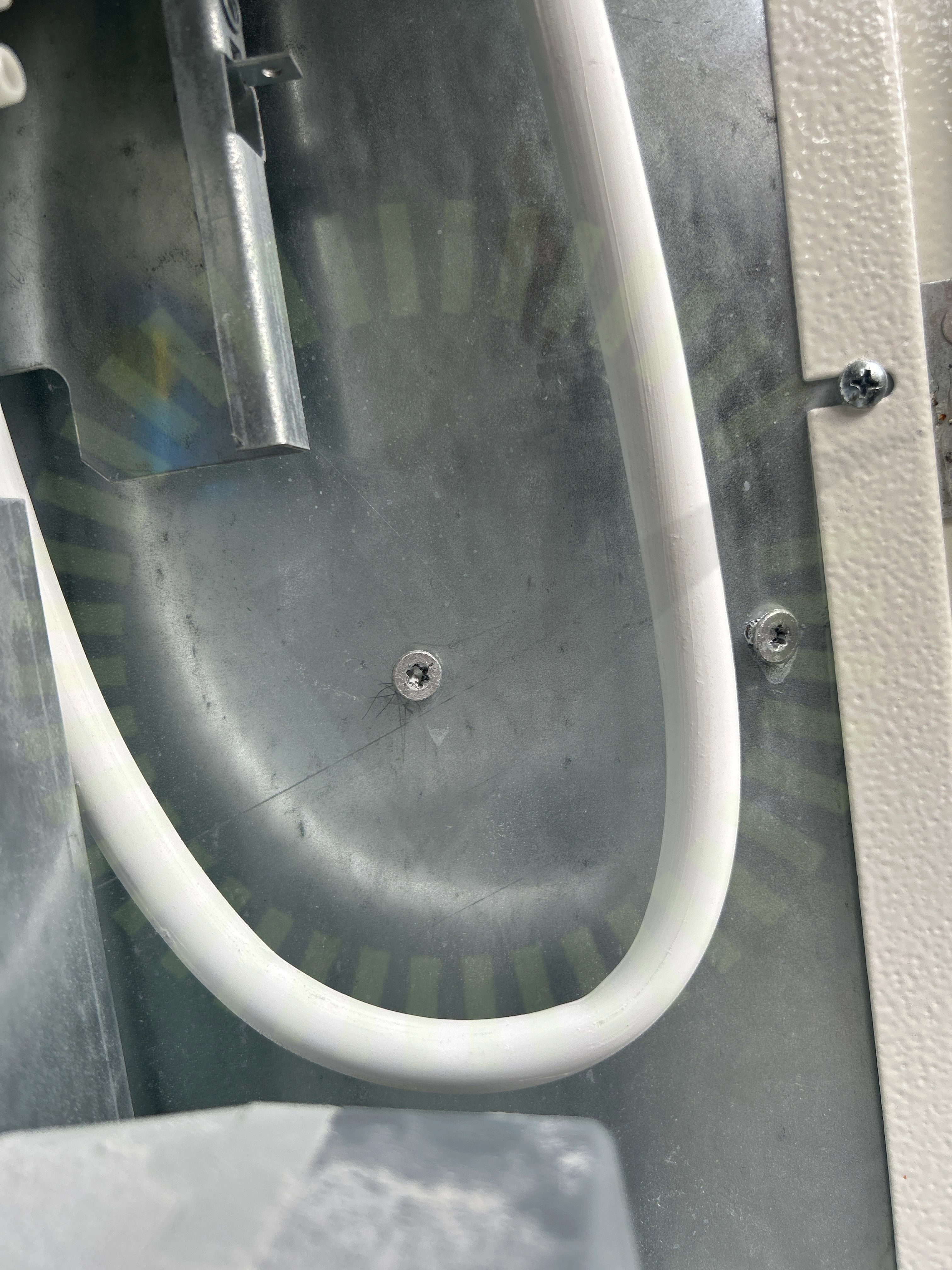

5.4 AC Böjradie
Inte godkänd
Kabelns böjradie inte godkänd.

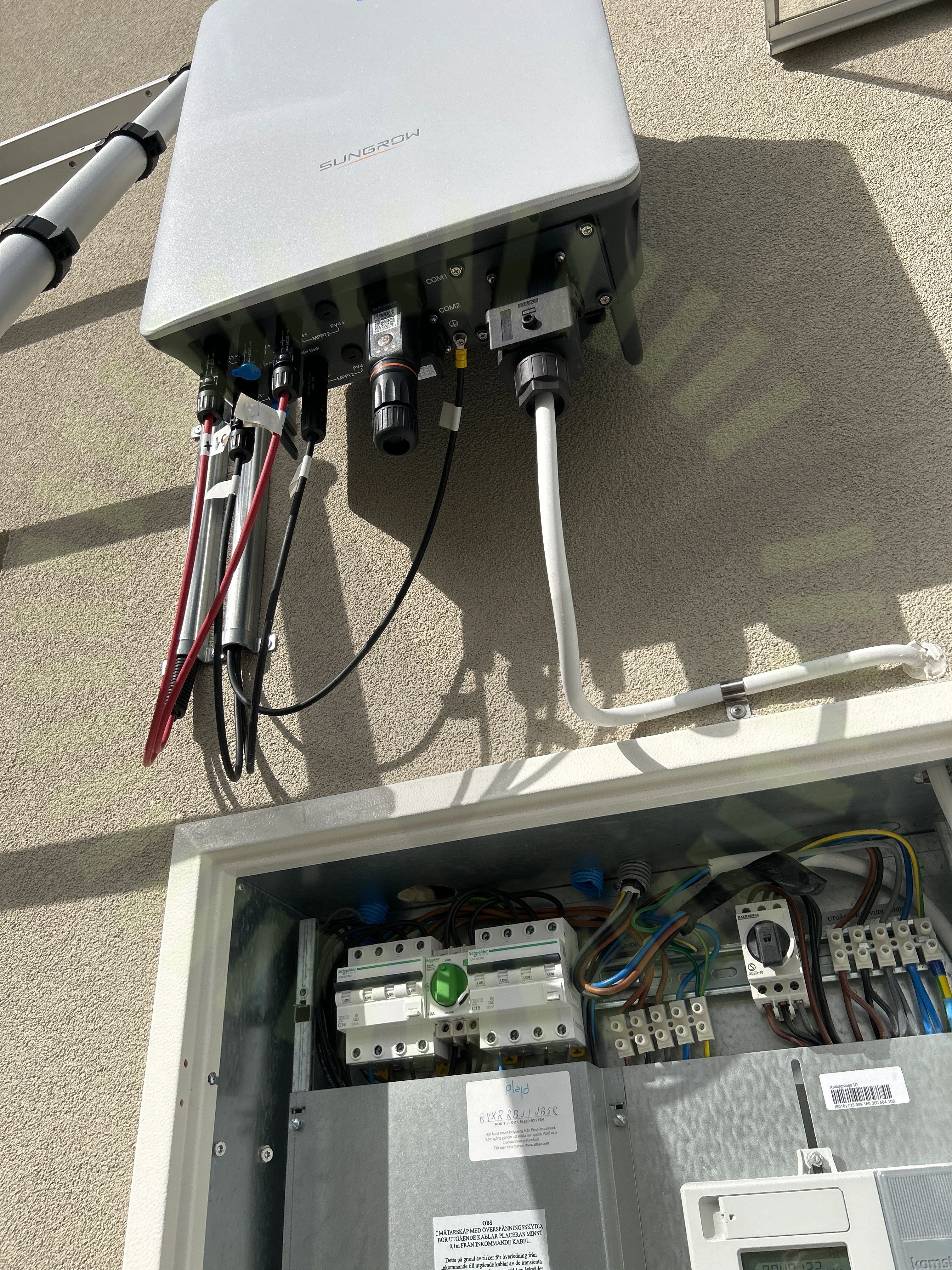

5.5 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
5.6 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
5.7 Uppskalad ledare
Inte godkänd
Ledare är olämpligt långt uppskalade.
5.8 Väderskydd
Inte godkänd
Växelriktare placerad utan väderskydd.
