1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.8
Installation genom
WattNord AB
Datum
7 maj 2026
Ort
Västra Frölunda, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerSTP500S-H54-Nfb+
MontagesystemTJB: Solentra Powerhook för bärläkt
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Installerad av WattNord AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
20/20Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktGolvinfästningLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUnderliggande material - metallUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1: STP500S-H54-Nfb+
Godkända kontrollpunkter
19/19Avsaknat underlagAvstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: TJB: Solentra Powerhook för bärläkt
Anmärkningar
5/24

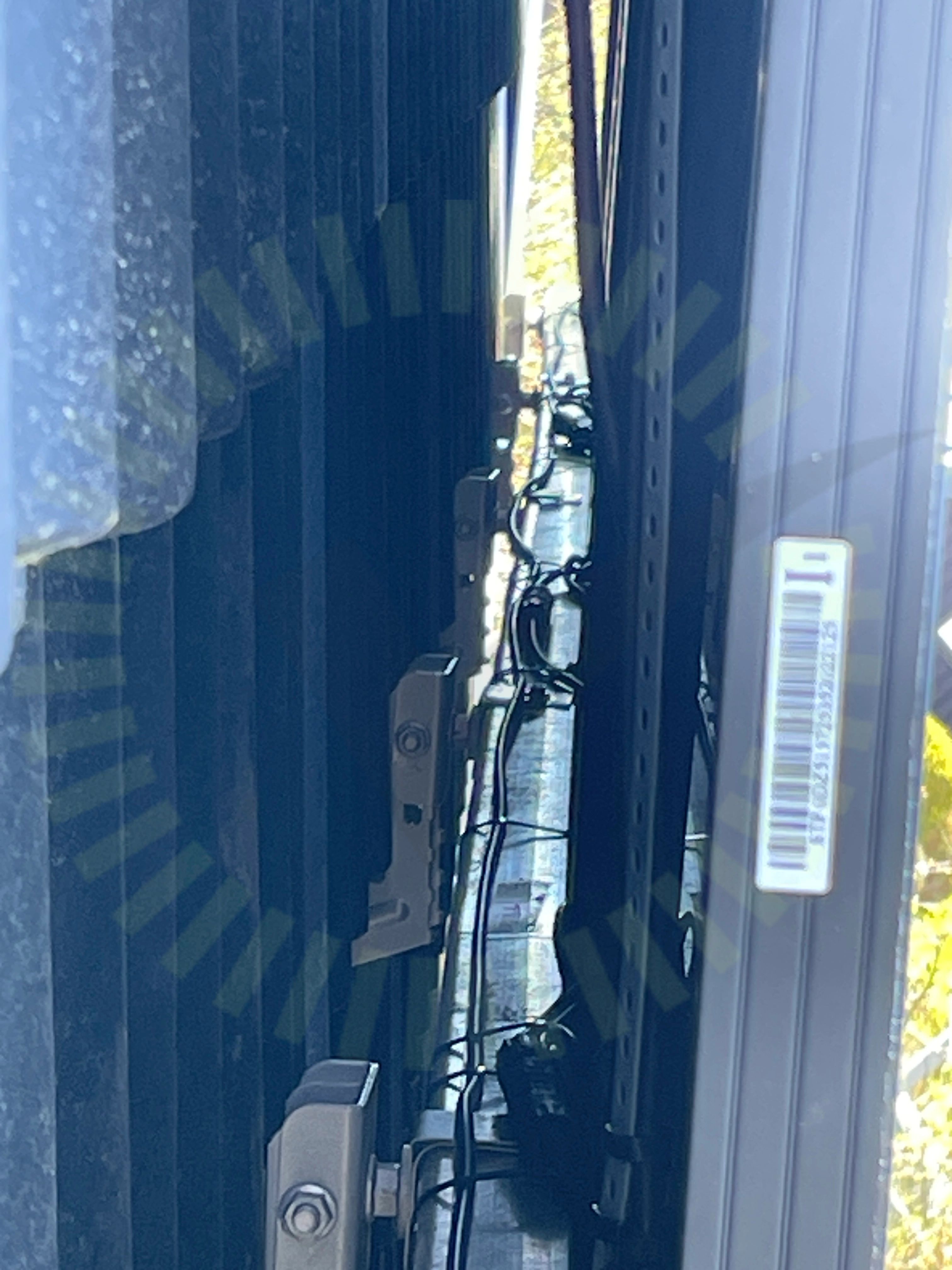

5.1 Klickfäste
Inte godkändSkenan sitter inte fast i sitt fäste, det sitter snett.
TJB: Solentra Monteringsanvisningar Powerhook 20250124
5.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

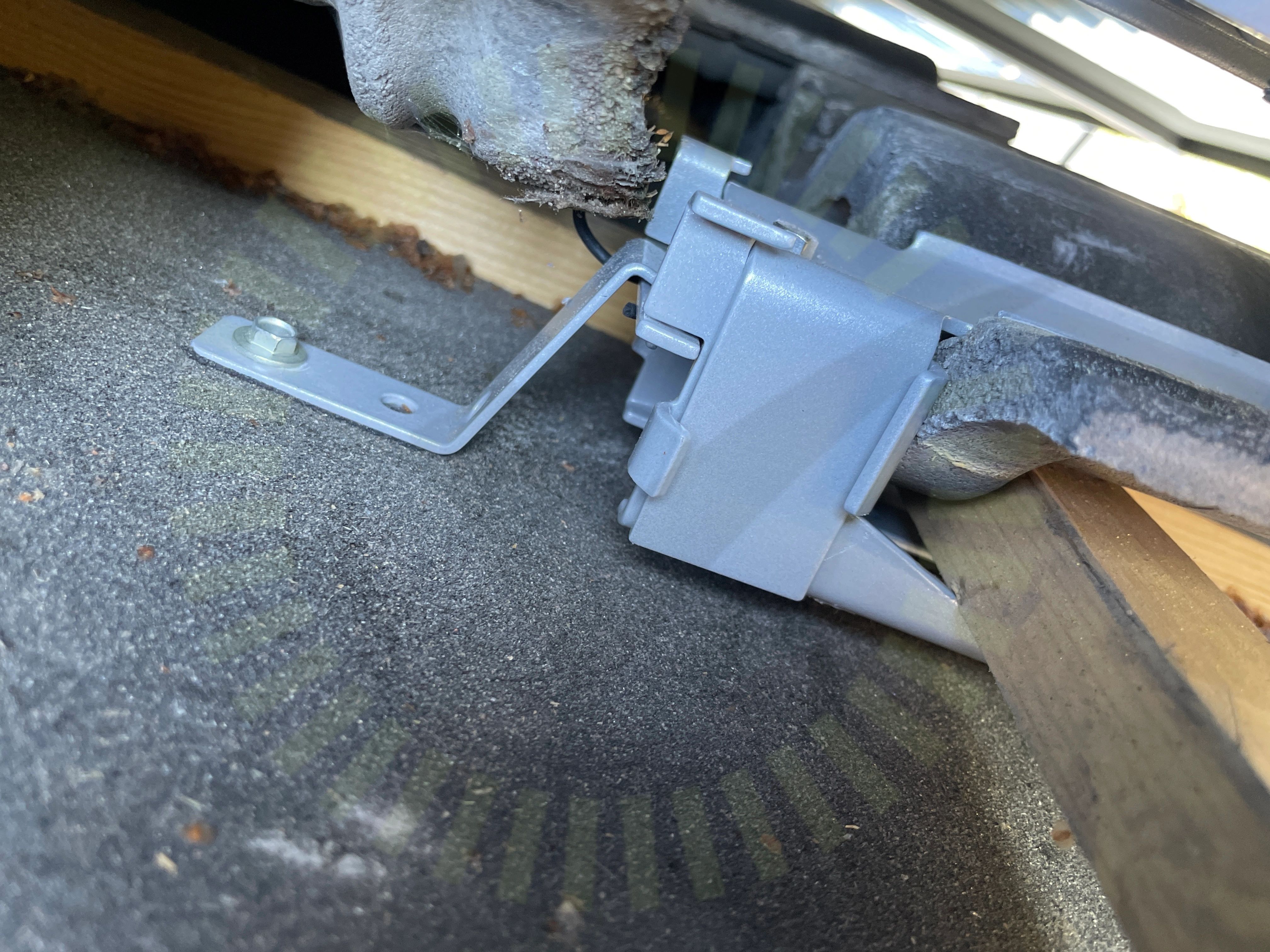

5.3 Råspontsinfästning
Inte godkändLäkten understiger 25x38mm och då skall det sitta 2 skruvar per fäste.
TJB: Solentra Monteringsanvisningar Powerhook 20250124
5.4 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Taklutningen stämmer inte mot verkligheten.
Tillverkarens montageanvisningar
5.5 Takkrokarnas CC
Inte godkändKorrekt Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktens dimensionLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Takgenomföring
Undercentral
Anmärkningar
1/7

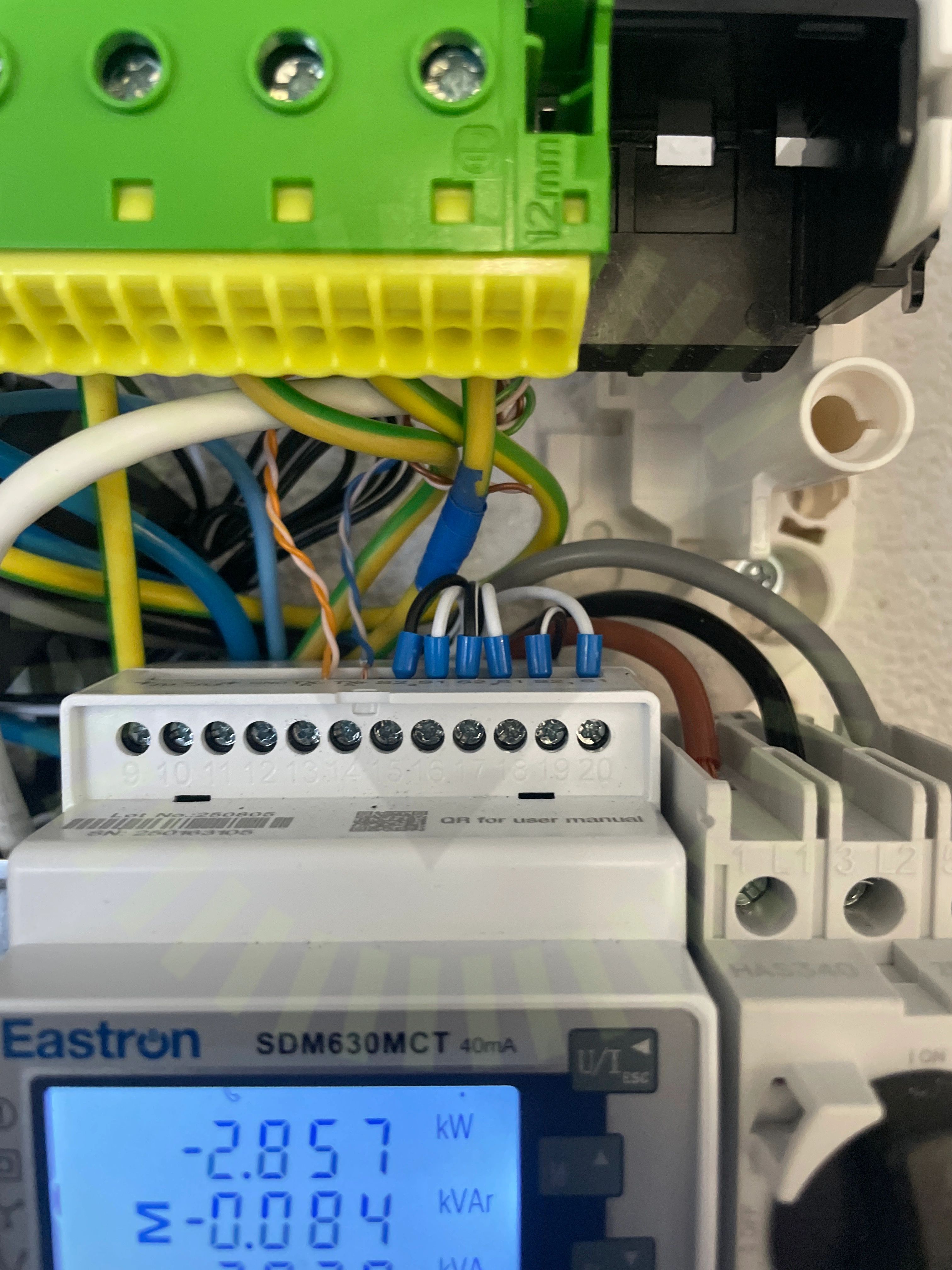

6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FasskenaInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
