Besiktningsrapport

9.0

Installation av

Sesol

Datum

14 juli 2023

Ort

Veberöd, Skåne län

Kopplingslåda

Underliggande takpanna

Skenskarvar

+ 5

89% godkända

11% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tak 1, Longi: LR5-54HPB 390-410M (16)Tak 1, Weland Stål: Råspont (27)Undercentral (10)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

3.1 Mellanrum

Inte godkänd

Paneler är inte separerade med tillräckligt avstånd.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

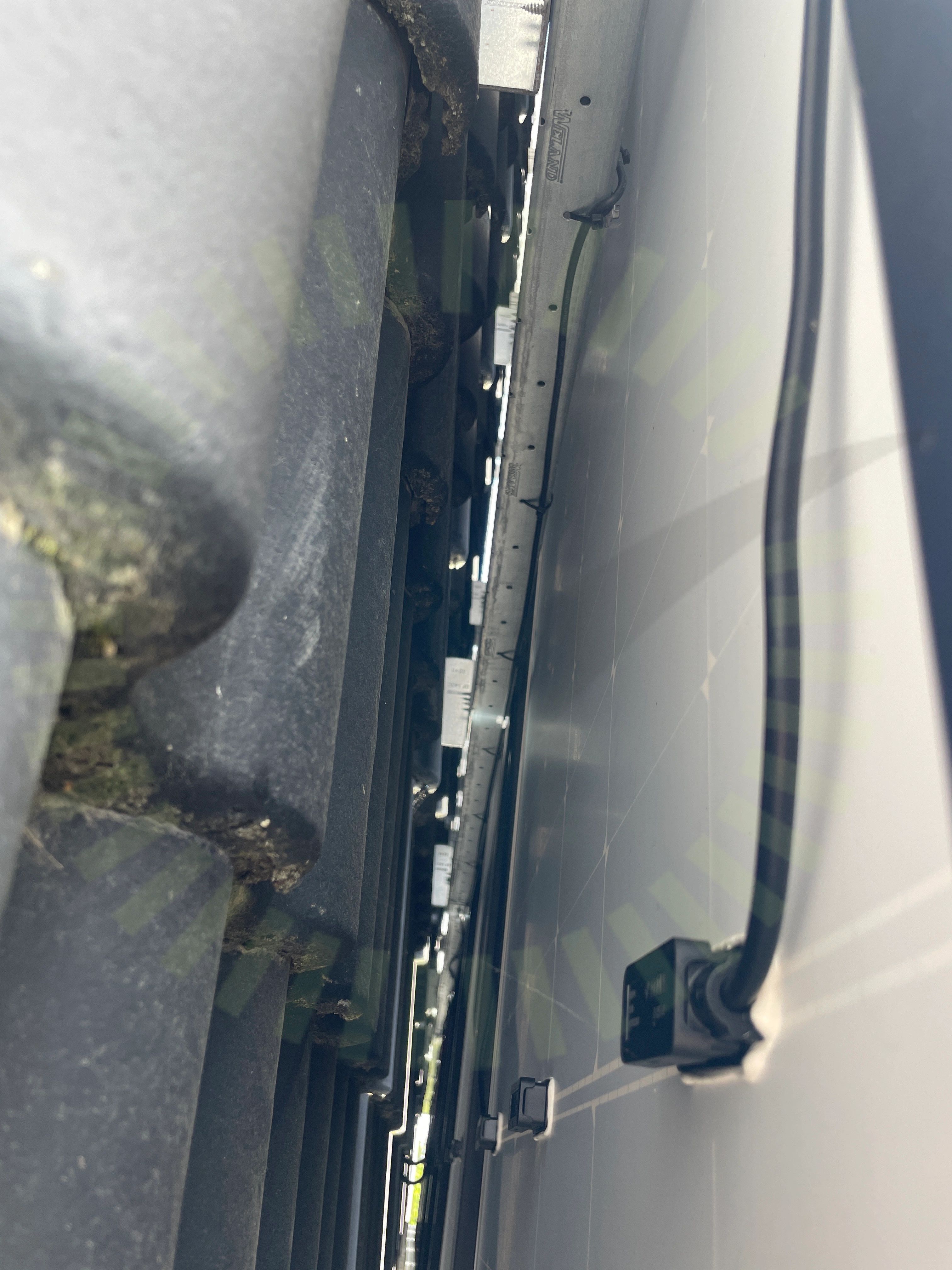

3.2 Kopplingslåda

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

Godkända kontrollpunkter

12/16

Avstånd till tak

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Panelkablagets böjradie

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

2/16

Förbindelse av kontakter

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/21

4.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

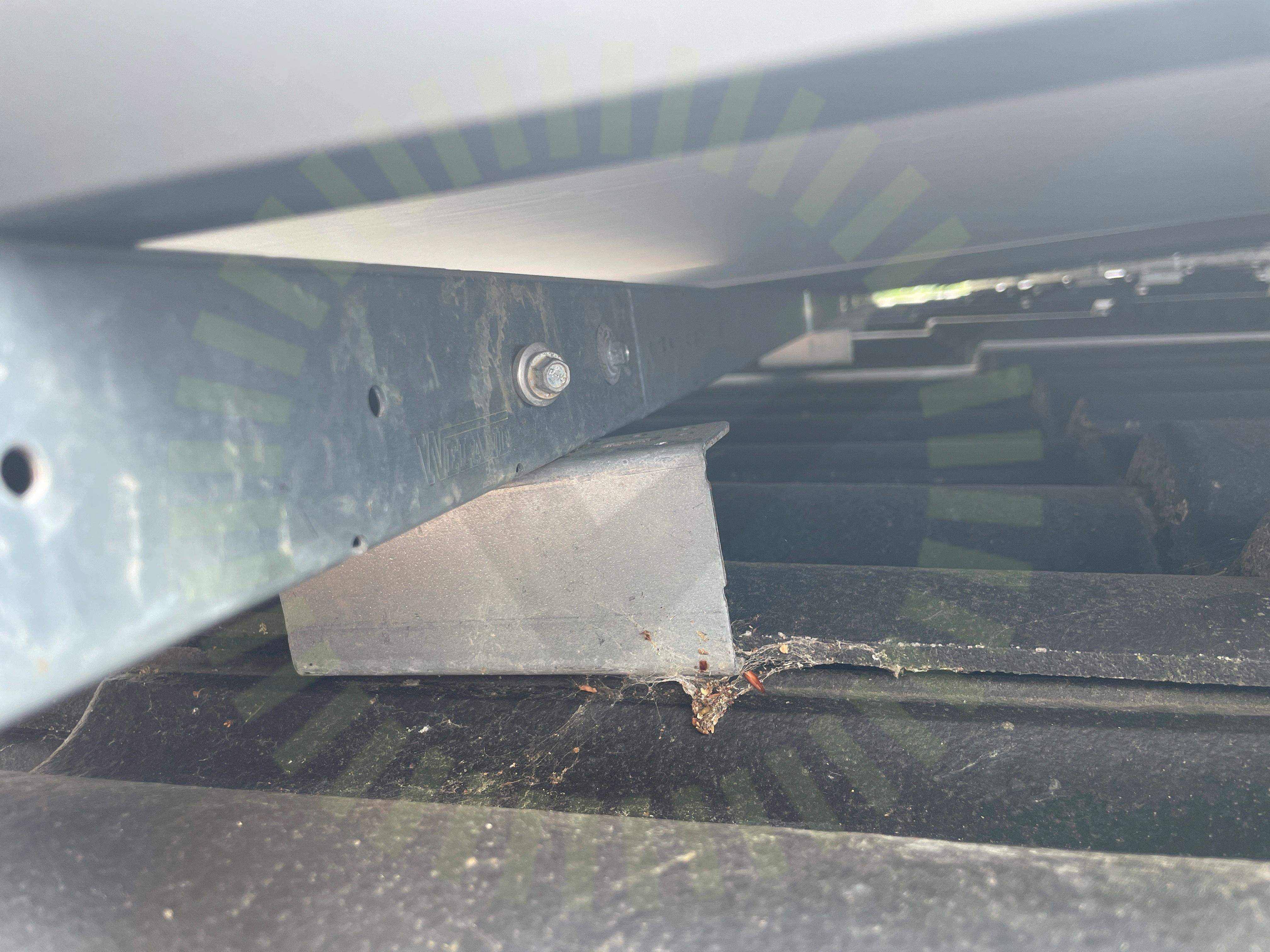

4.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Ena skruven till skenskarven sitter snett monterat.

MA5102 Sid 1 (1) | Version 3 - 221101

4.3 Underbyggnad

Inte godkänd

Råspont är för klen för den beräknade lasten. Komplettering med fler infästningar behövs. Klarar inte av lyftkraften i randzon.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

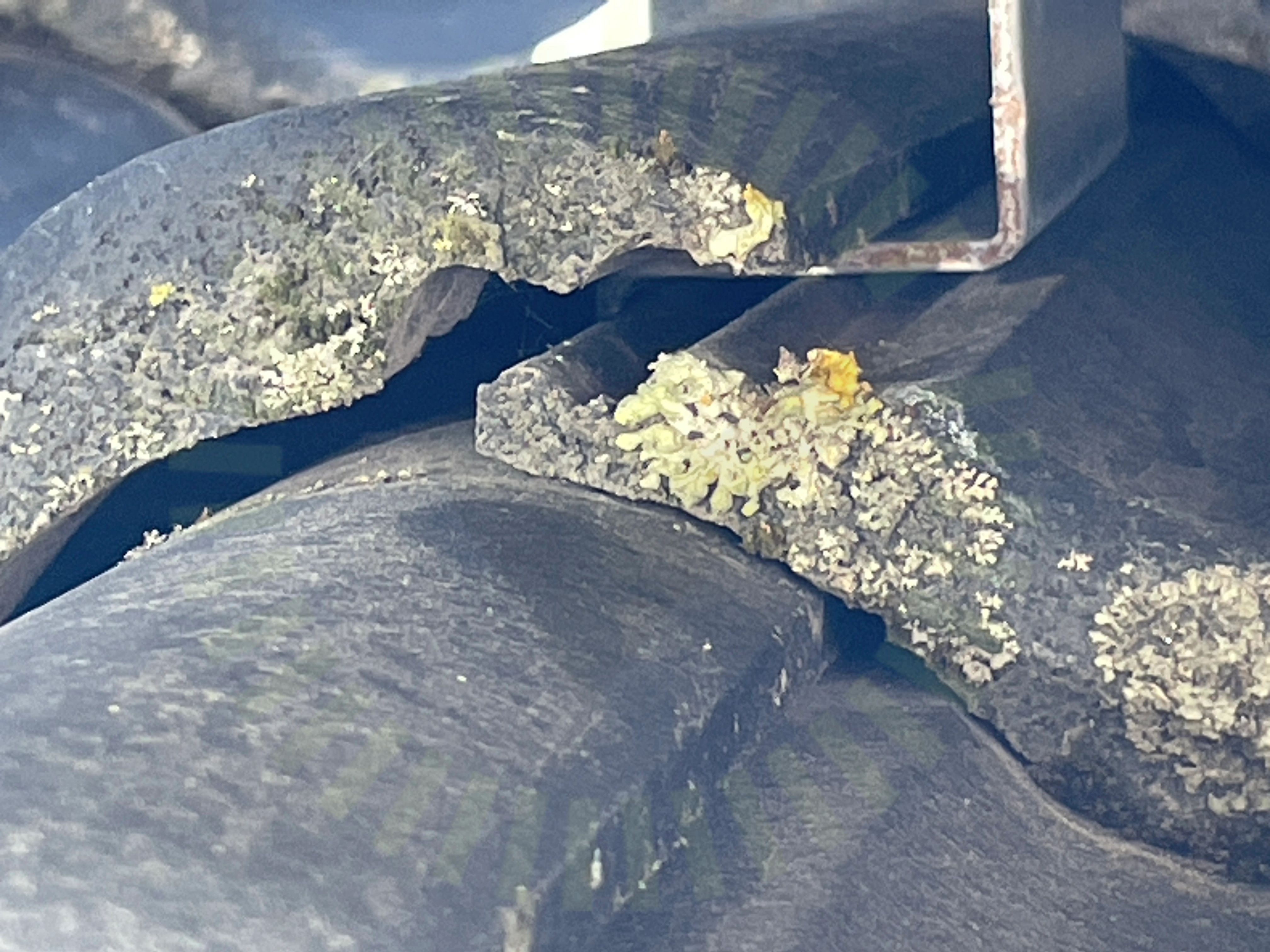

4.4 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna. Urtag ska ske så ett avstånd på minst 2 mm finns till underliggande panna. Dessutom ska urtaget vara så väl tilltaget att pannan inte ligger på kroken, den ska sluta tätt mot underliggande panna.

AMA HUS 21 (JUC.1/JUE.1)//MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

17/21

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Undercentral

Anmärkningar

2/8

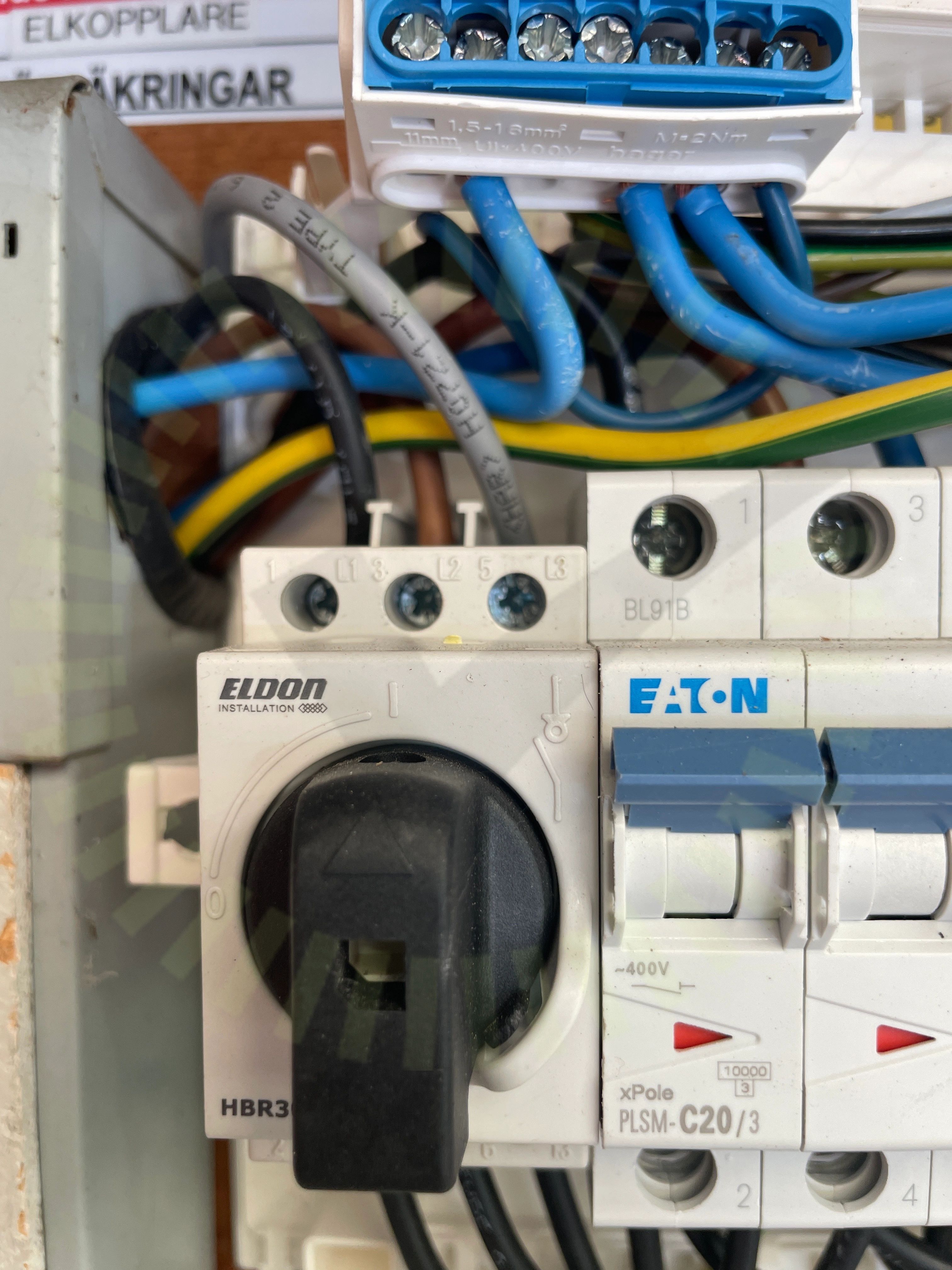

5.1 Fasföljd

Inte godkänd

Inkoppling följer ej fasföljd.

5.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/8

Brytare

Böjradie

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/33

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

7.2 DC Kontakter anslutning

Inte godkänd

Kontakter får ej bottnas.

MA231 (de_en) Assembly instructions, Sida 10.

Godkända kontrollpunkter

31/33

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
