Besiktningsrapport

8.1

Installation genom

Sol i Väst

Datum

14 juli 2023

Ort

Torslanda, Västra Götalands län

Takkrokarnas CC

Kontaktdon

Föremål mot bakstycke

+ 8

87% godkända13% ej godkända

Om installationen

PanelerSine Energy: SN(400-410W)-108MF

MontagesystemESDEC Lutande Panntak

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

4/26

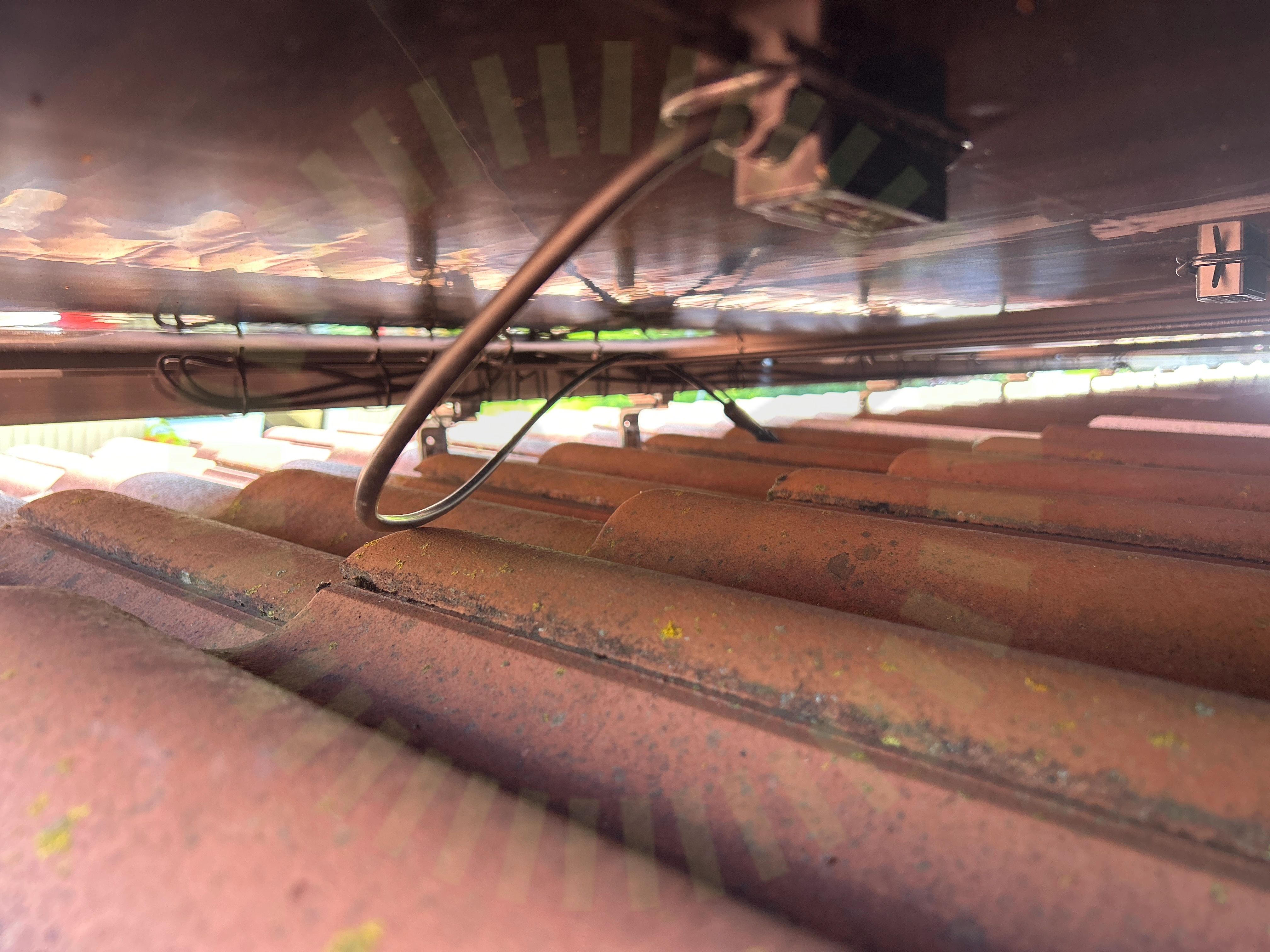

1.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

1.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

1.3 Ändklämmor

Inte godkänd

Ändfäste är inte åtskruvade och når inte hela vägen till panelens ram.

1.4 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt mått 75cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/26

Takgenomföring

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

1/40

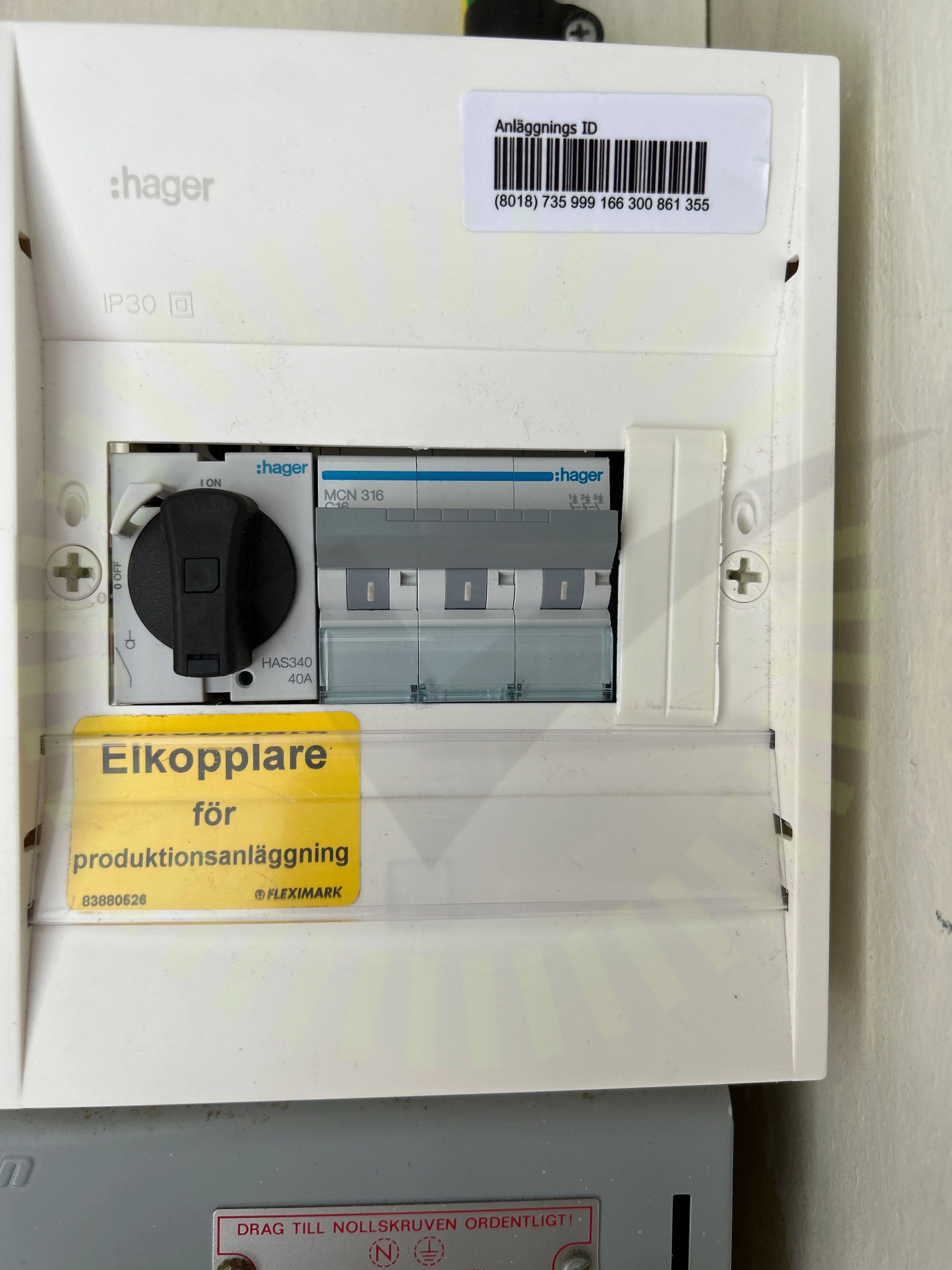

2.1 Märkning

Inte godkänd

Märkning saknas för säkringen för växelriktaren.

Godkända kontrollpunkter

39/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMätprotokoll DCSkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Panntak , Sine Energy: SN(400-410W)-108MF

Anmärkningar

1/1

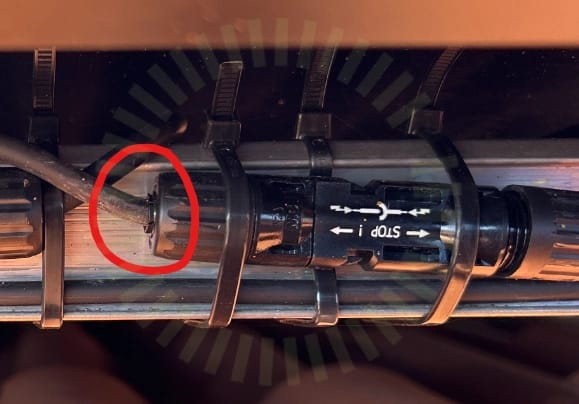

3.1 Kontaktdon

Inte godkänd

Kontaktens förskruvning har bottnats och skadat packningen. Vatten kan ta sig in i kontakten.

Sine Energy: SN(400-410W)-108MF

Anmärkningar

6/18

4.1 Föremål mot bakstycke

Inte godkänd

Avklippta buntband river in i panelens bakstycke.

4.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

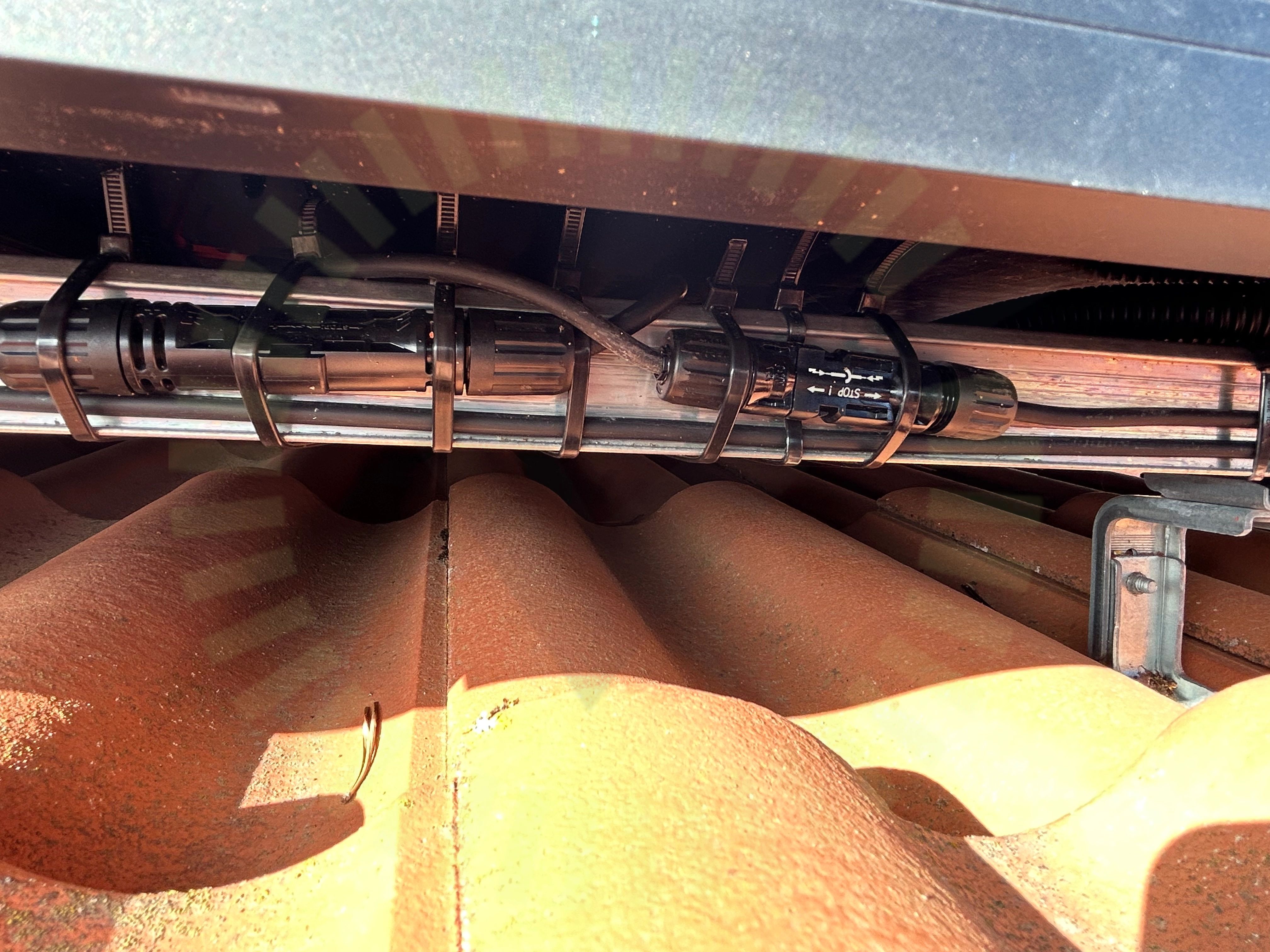

4.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

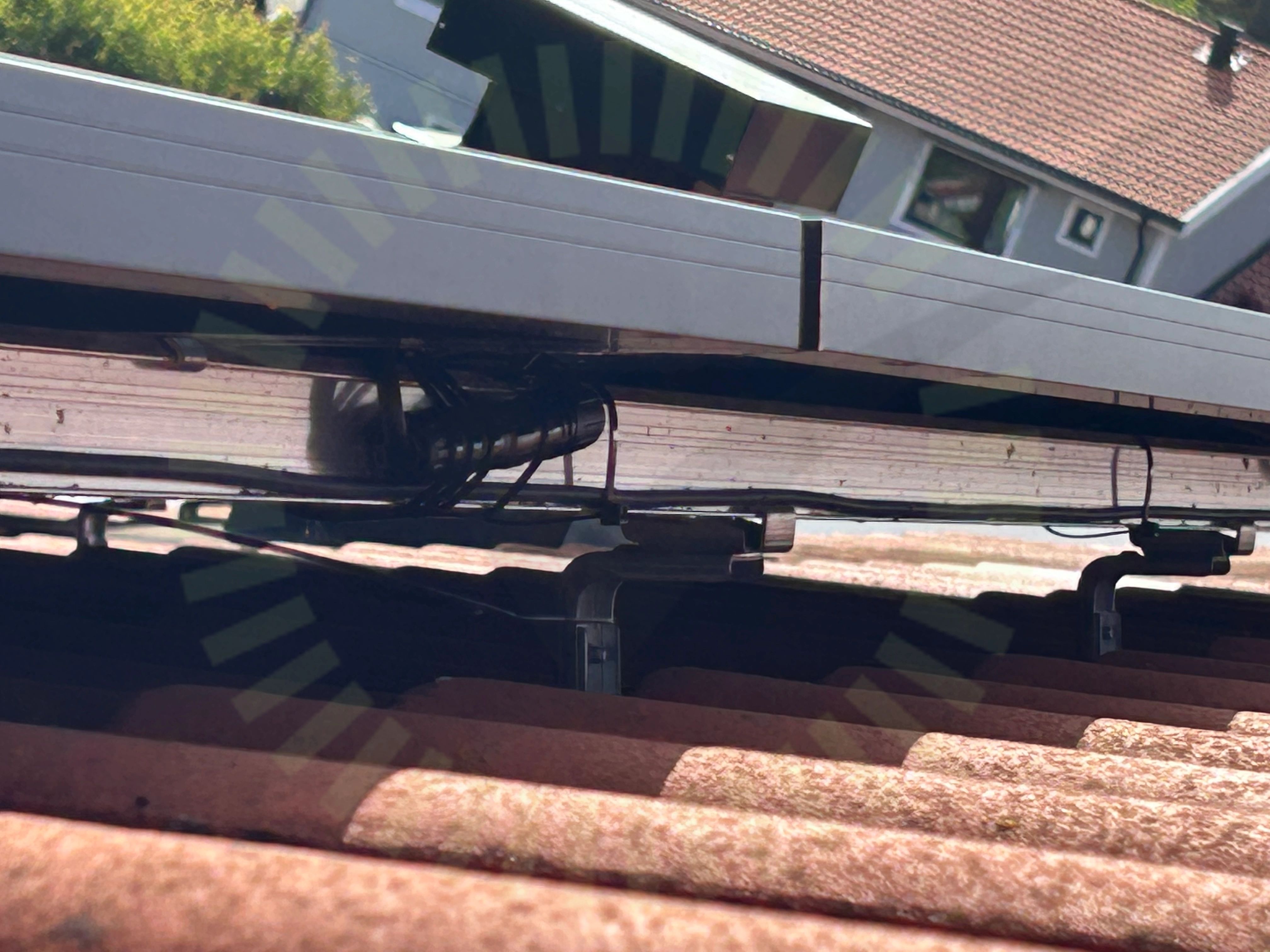

4.4 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

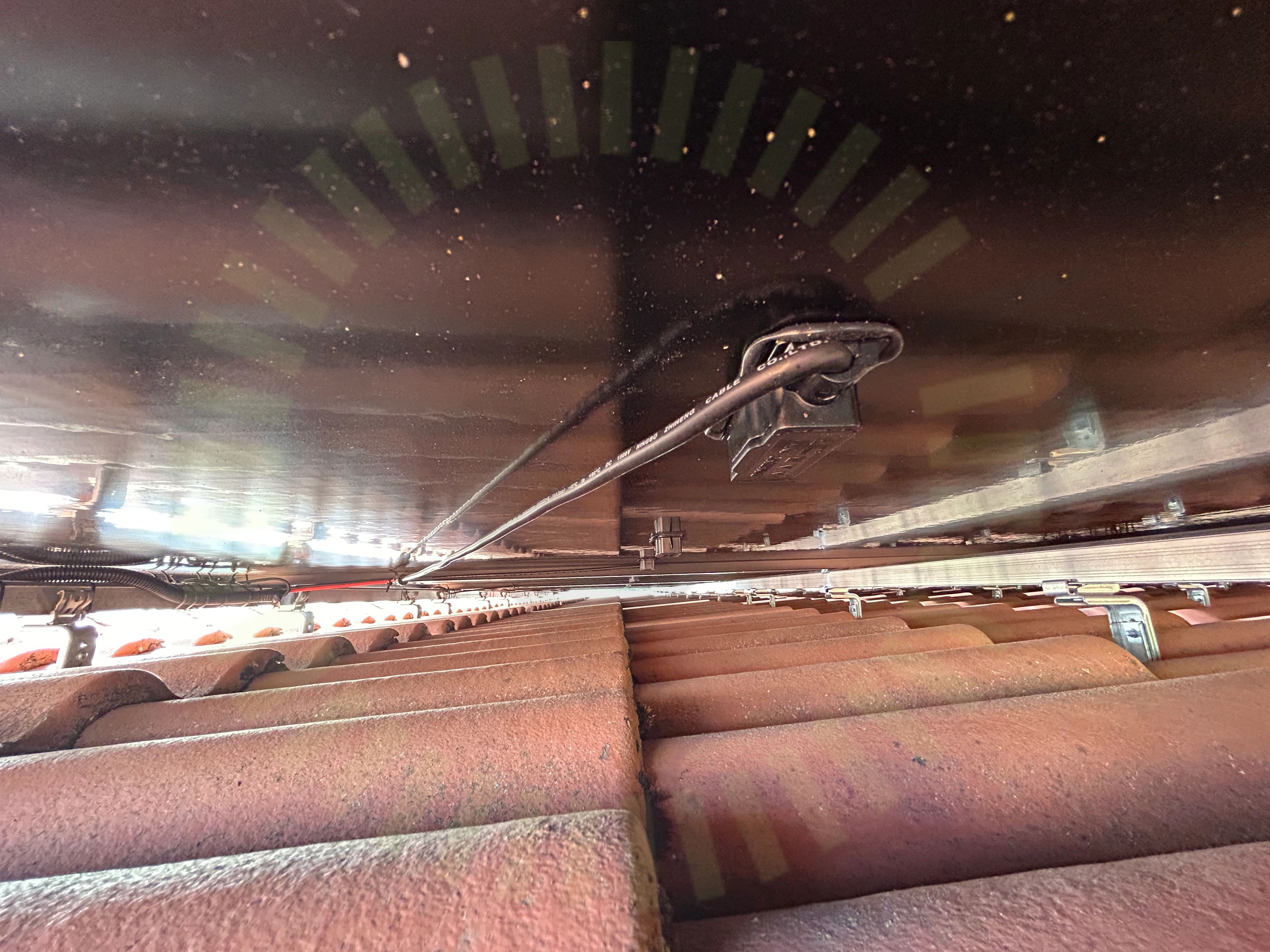

4.5 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

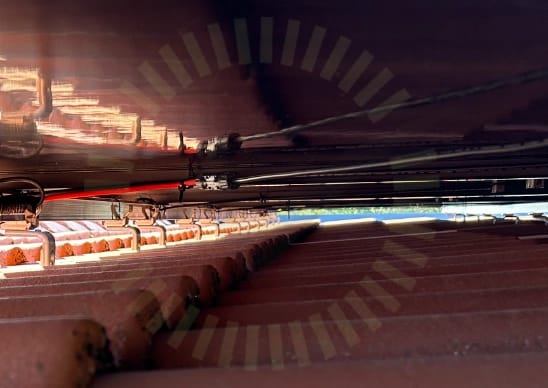

4.6 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/18

Avstånd till havAvstånd till ytaDräneringshålKlämmornas placeringKlämmornas överlappningLutningPanelramar separeradePunktbelastningSkuggningSpänningar i ram

Ej tillgängligt vid besiktning

2/18

Förbindelse av kontakterSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

1/8

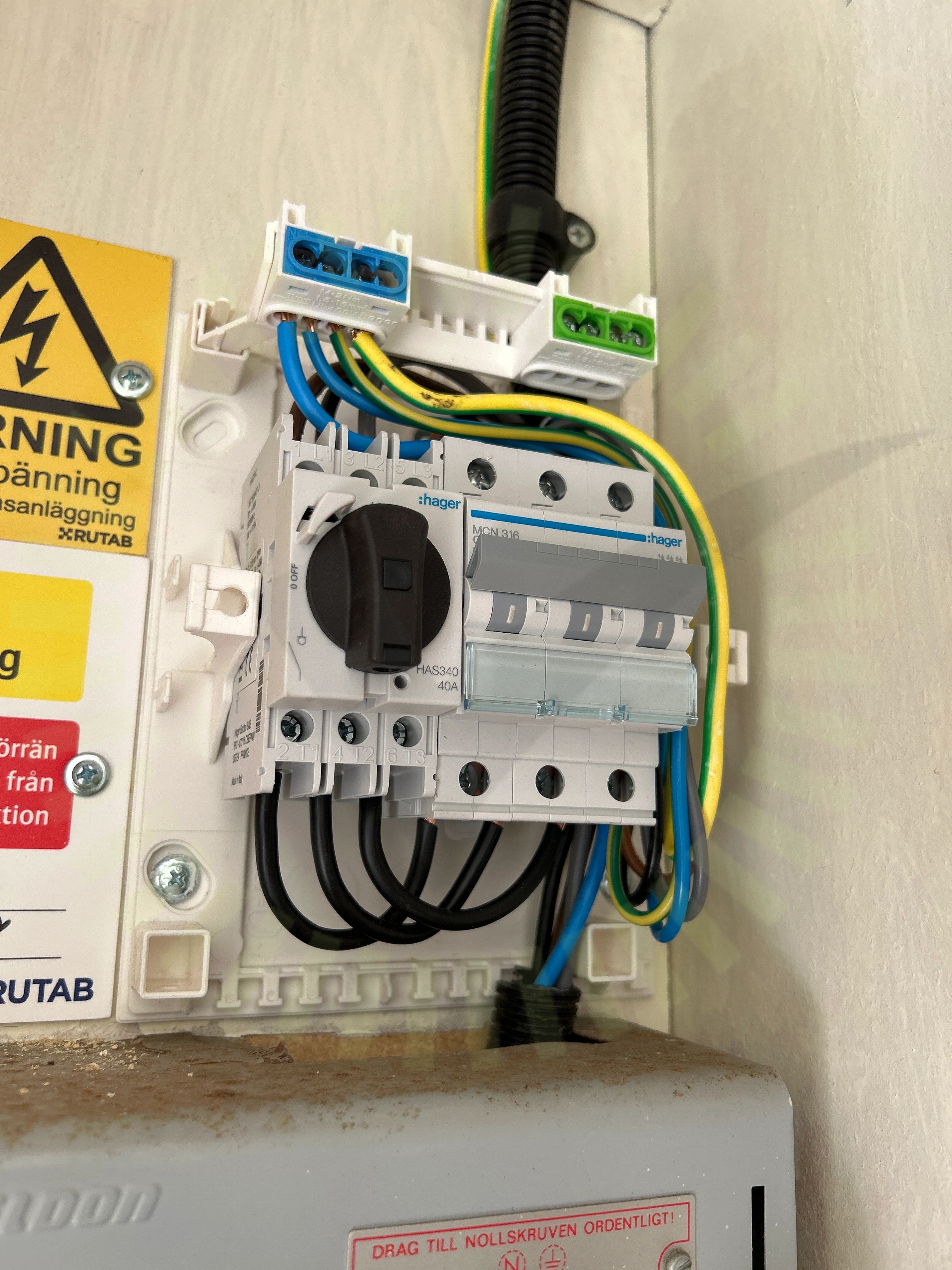

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
