Besiktningsrapport

7.9

Installation genom

Sesol

Datum

31 augusti 2023

Ort

Hisings Kärra, Västra Götalands län

Kontaktdon

AC anslutning växelriktare

Klämmor rätt förläggning

+ 14

83% godkända17% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Allmänt

Anmärkningar

1/1

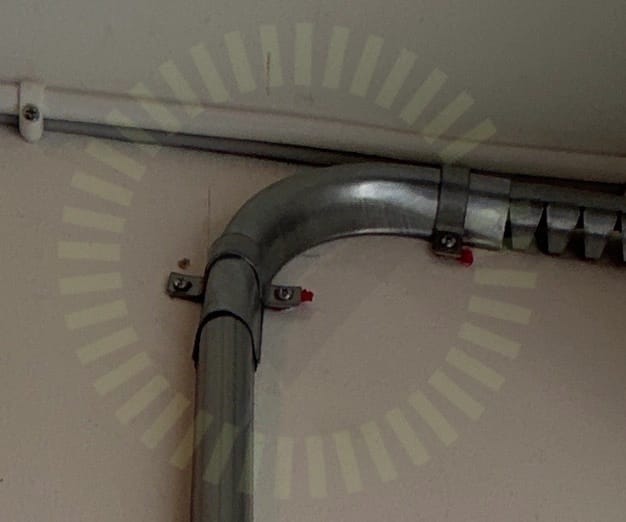

2.1 Kabelskydd

Inte godkänd

Kabelskydd bristfälligt fastskruvat.

Batteri

Anmärkningar

1/1

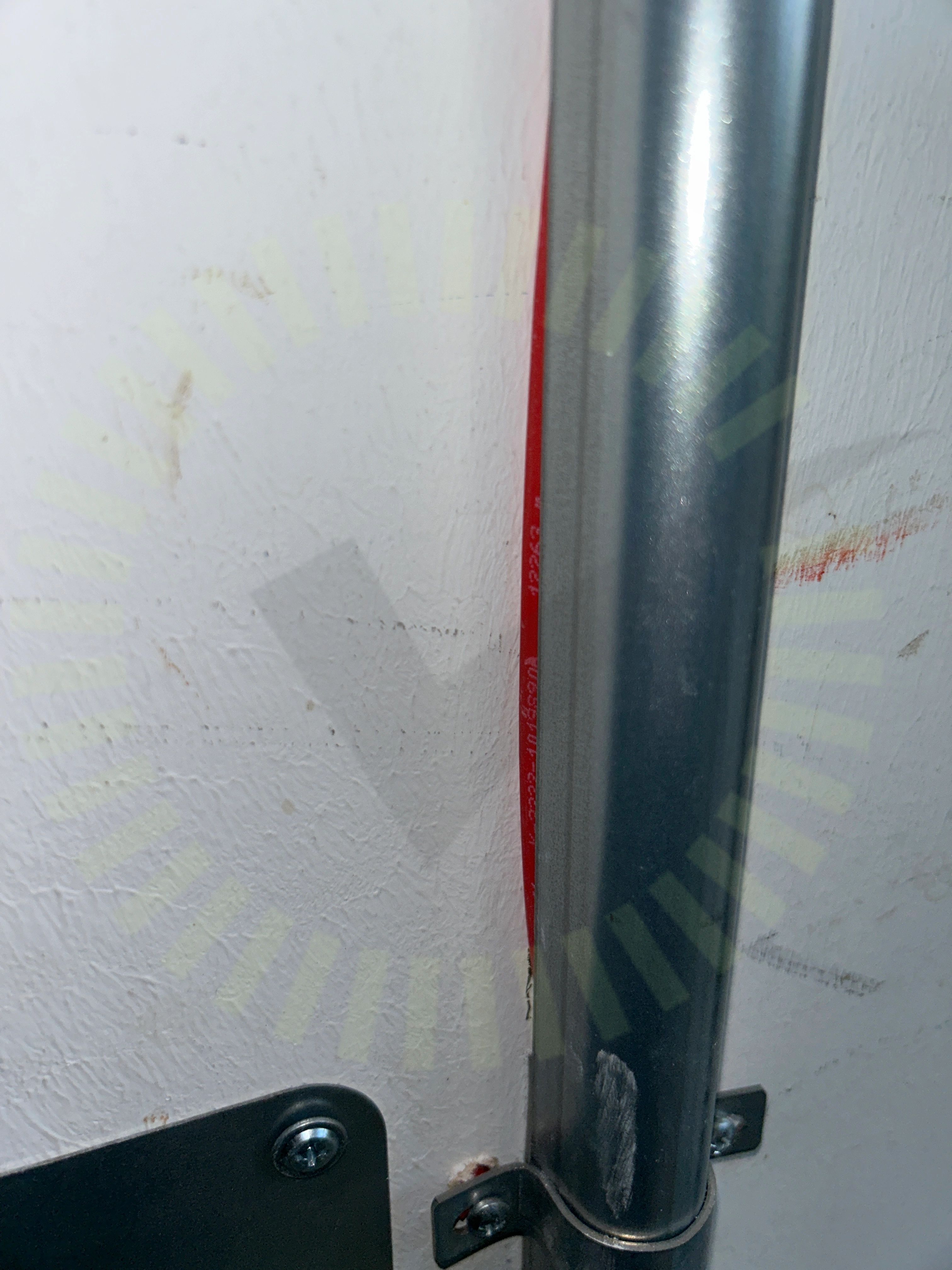

3.1 Klämd kabel batteri

Inte godkänd

Dc kablage ligger klämd mellan vägg och kabelskydd.

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/37

5.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

5.2 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

5.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

5.4 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

5.5 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

5.6 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

31/37

AC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Longi: LR5-54HPB 390-410M

Anmärkningar

2/17

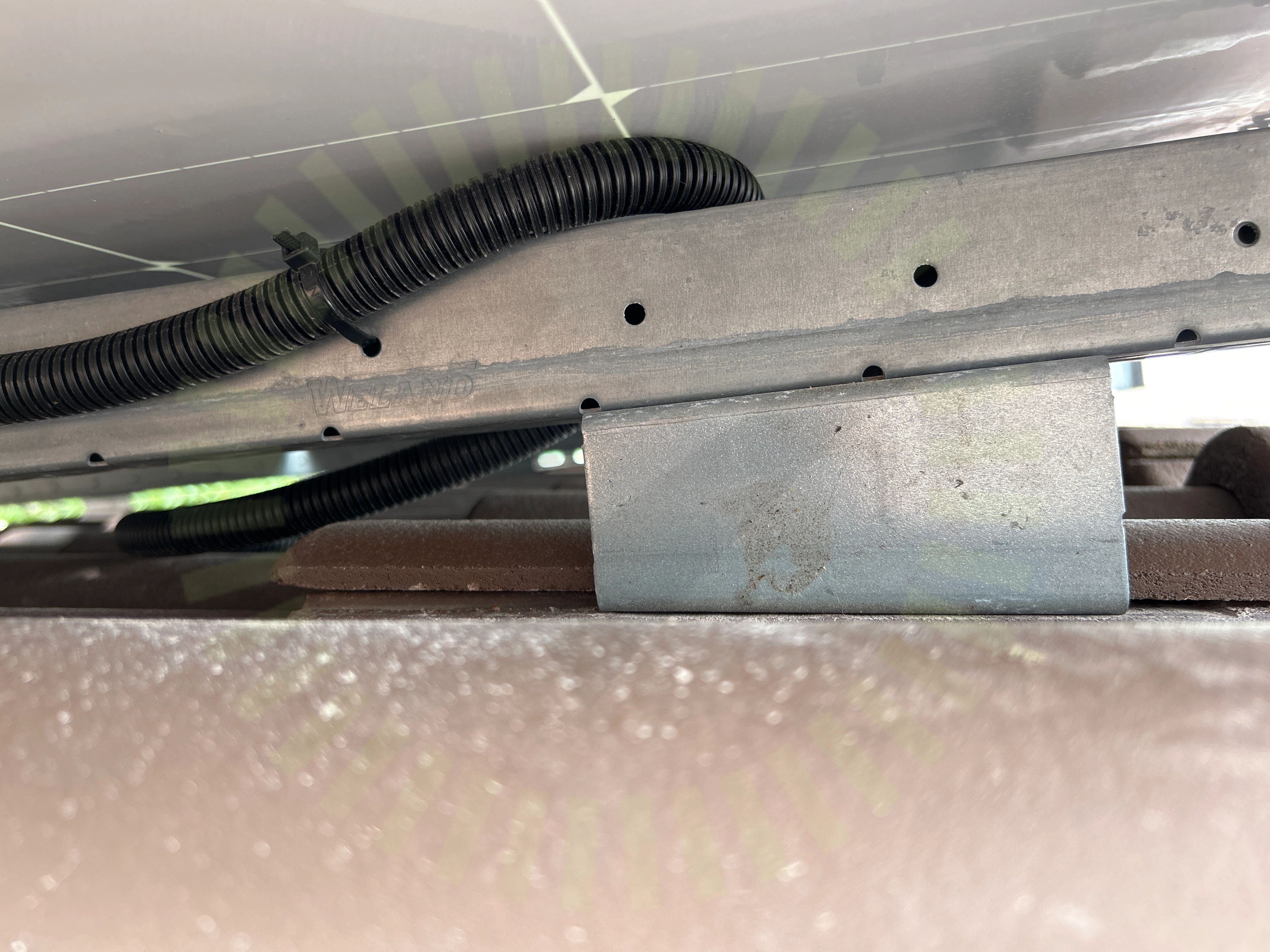

6.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

6.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Undercentral

Anmärkningar

1/1

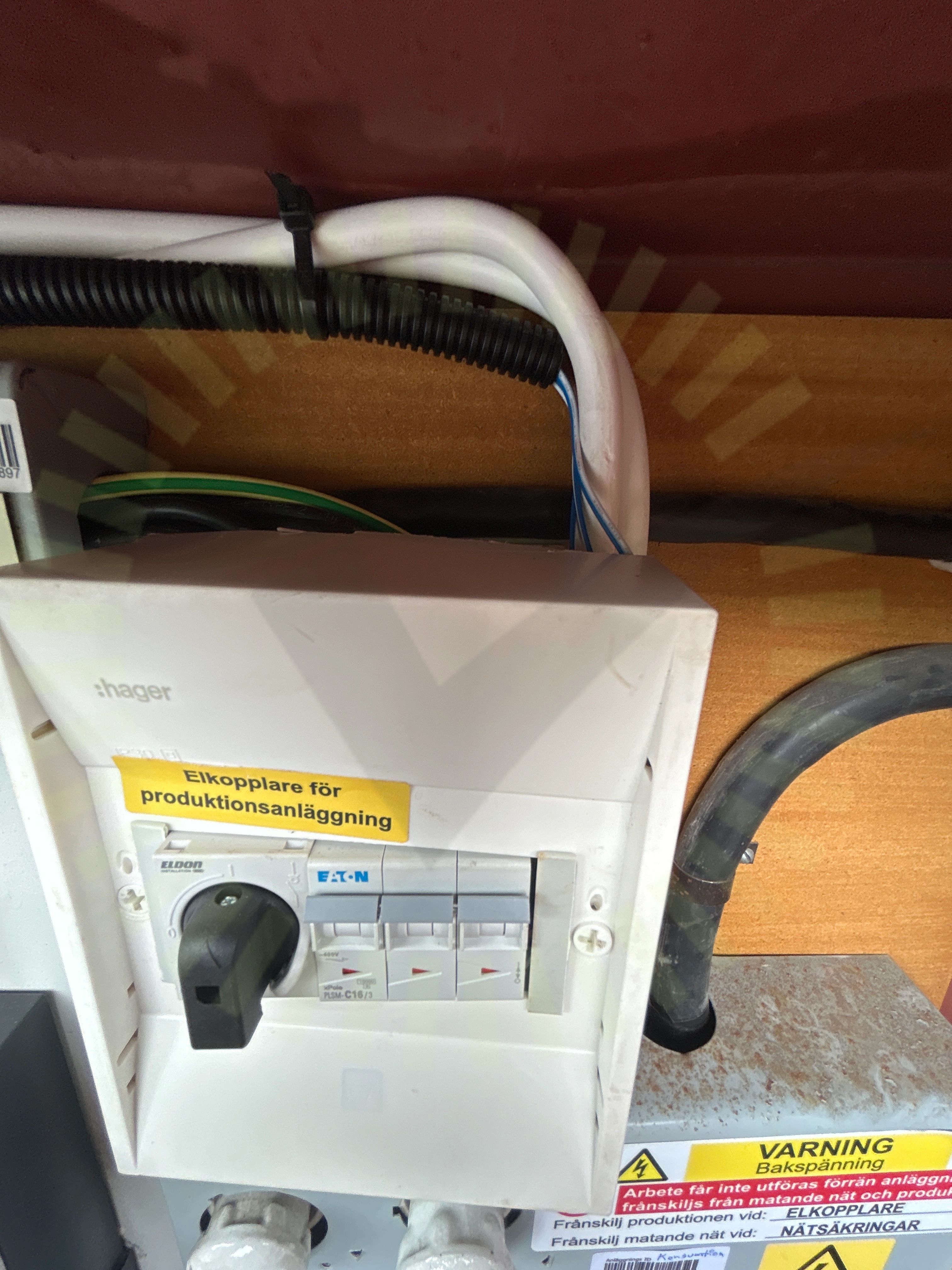

8.1 Kapsling fasadmätarskåpet

Inte godkänd

Kapslingen är för liten för sitt kablage och kan ej monteras korrekt.

Undercentral

Godkända kontrollpunkter

9/9

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

8/24

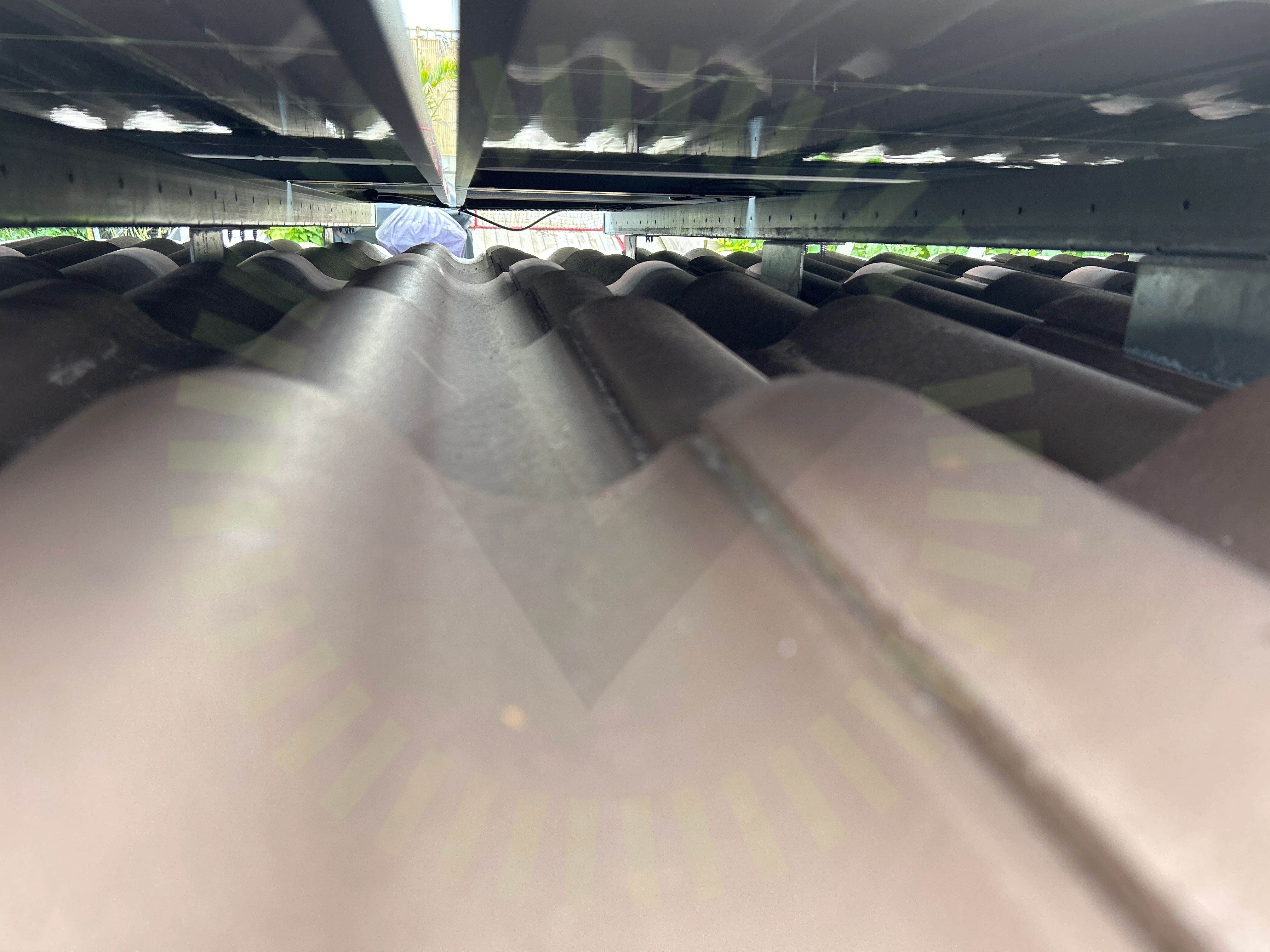

10.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

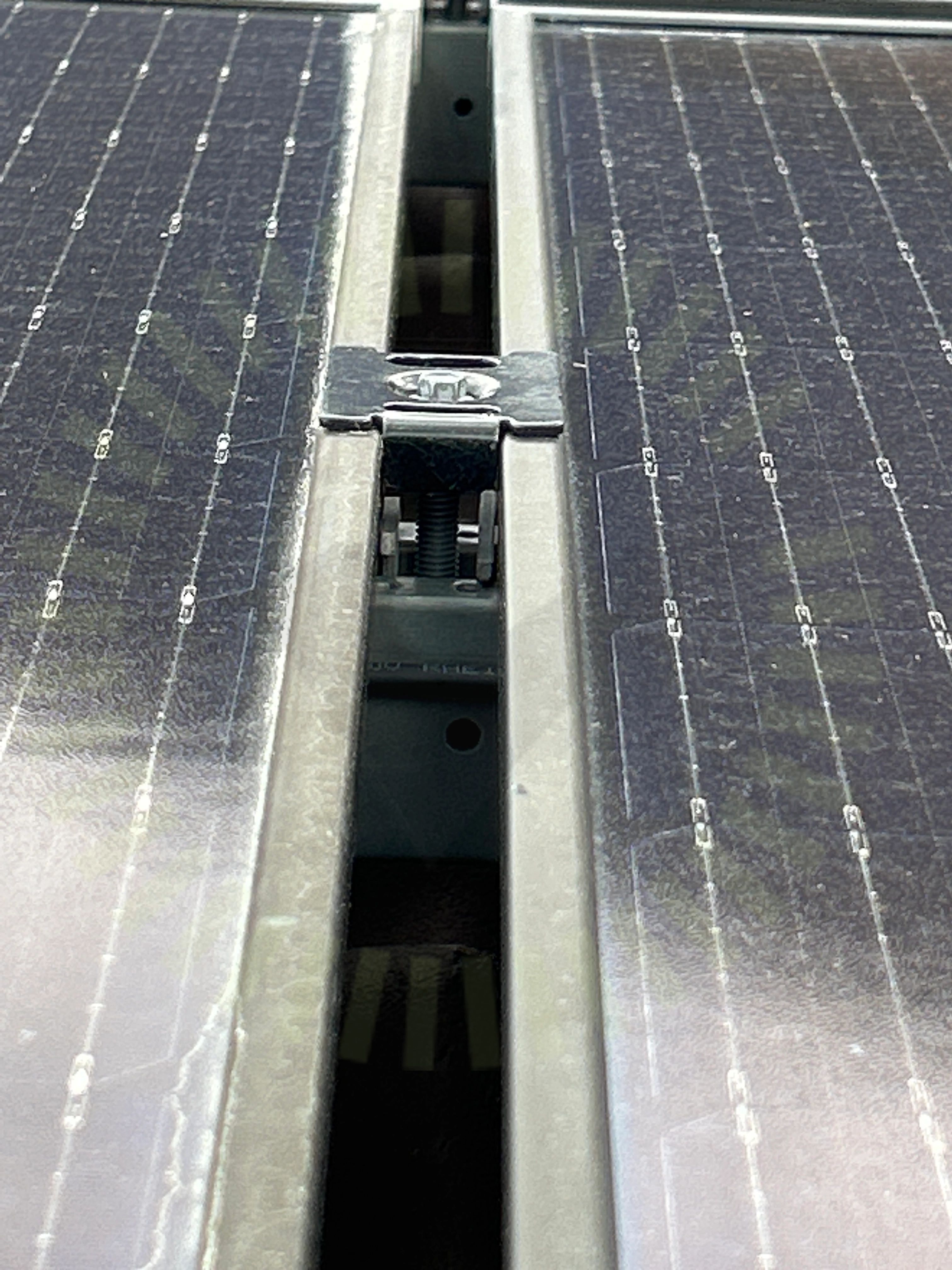

10.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

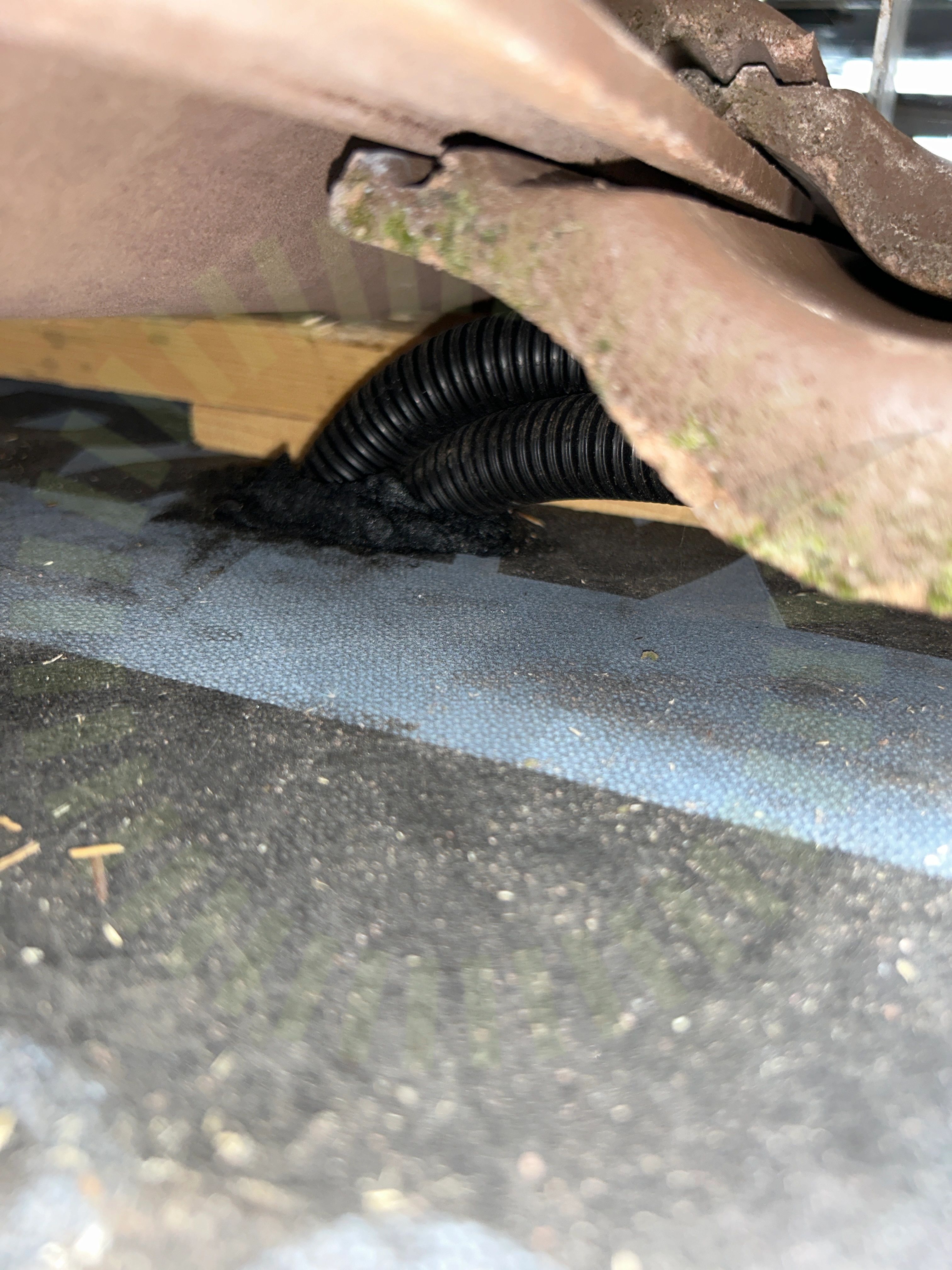

10.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

10.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

10.5 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen. Uppmätt mått 120cm.

Snö- och vindlastberäkning

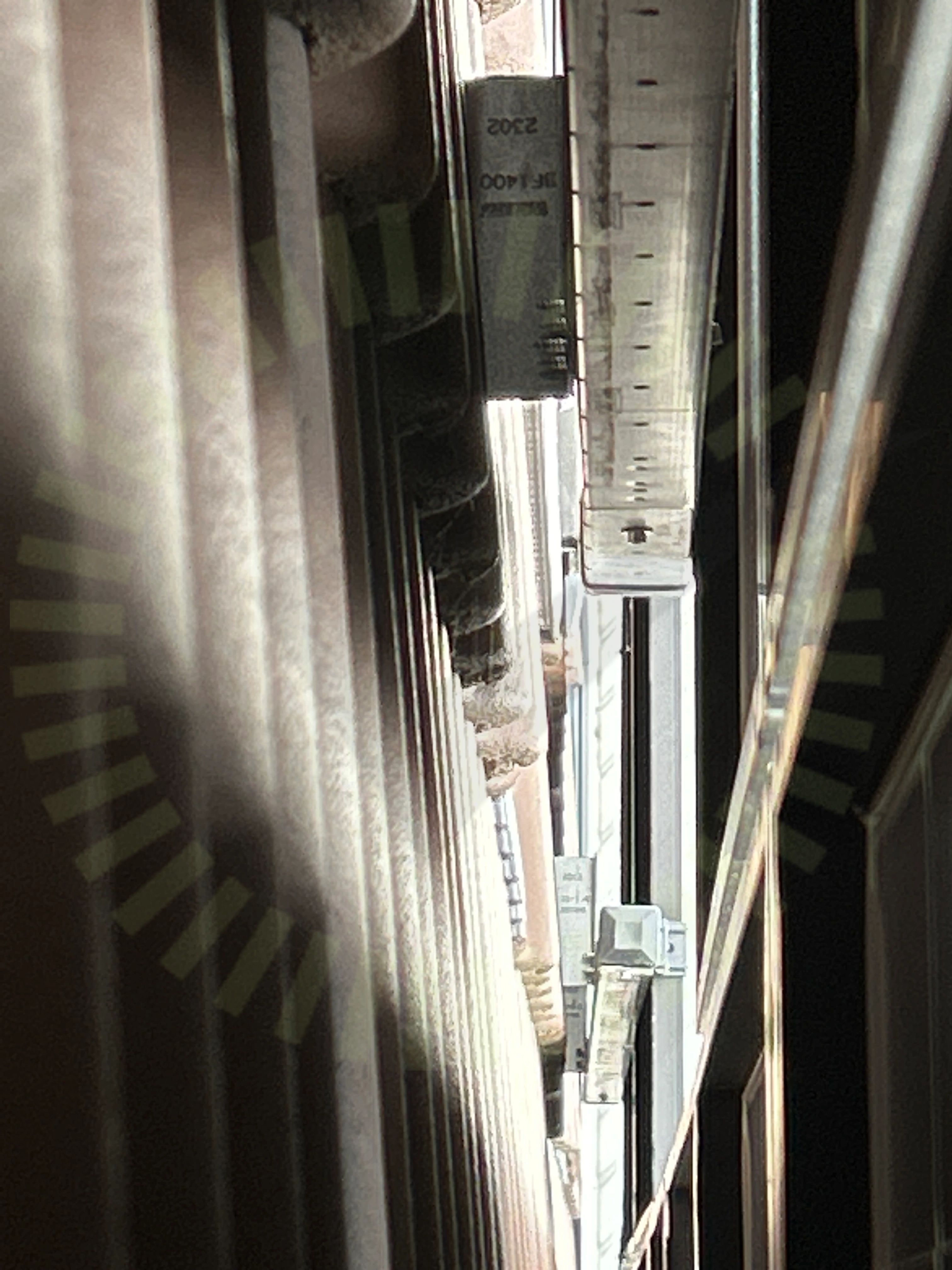

10.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

10.7 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takhöjden stämmer inte överens, uppmätt mått 4 meter och enligt lastberäkning 6 meter.

Tillverkarens montageanvisningar

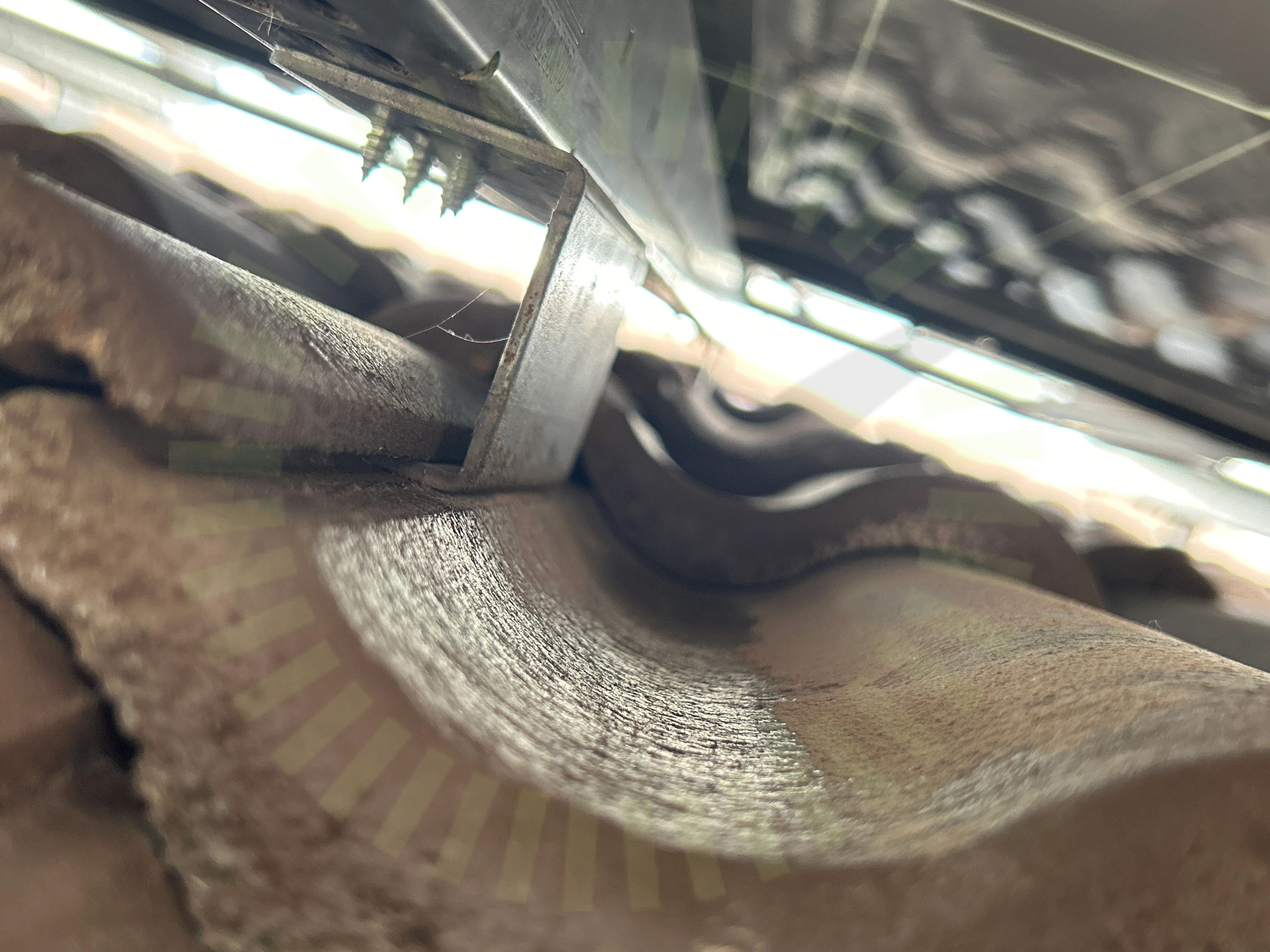

10.8 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningTakkrokarnas CCTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Underbyggnad
