Besiktningsrapport

9.5

Installation genom

Klimatprojekt i Mälardalen

Datum

26 oktober 2023

Ort

Enköping , Uppsala län

Klämmornas placering

Kontaktdon

Bakomliggande material

96% godkända4% ej godkända

Om installationen

PanelerDenim U M3 450 BB 120H

MontagesystemVan Der Valk: Strongline roof hook

VäxelriktareFronius: SYMO 3-8.2 kW

TillbehörSäkerhetsbrytare AC

TillbehörÖverspänningsskydd DC

Installerad av Klimatprojekt i Mälardalen som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Denim U M3 450 BB 120H

Anmärkningar

2/15

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim-installation-manual-BB-BW-20220829, Sida 8-10

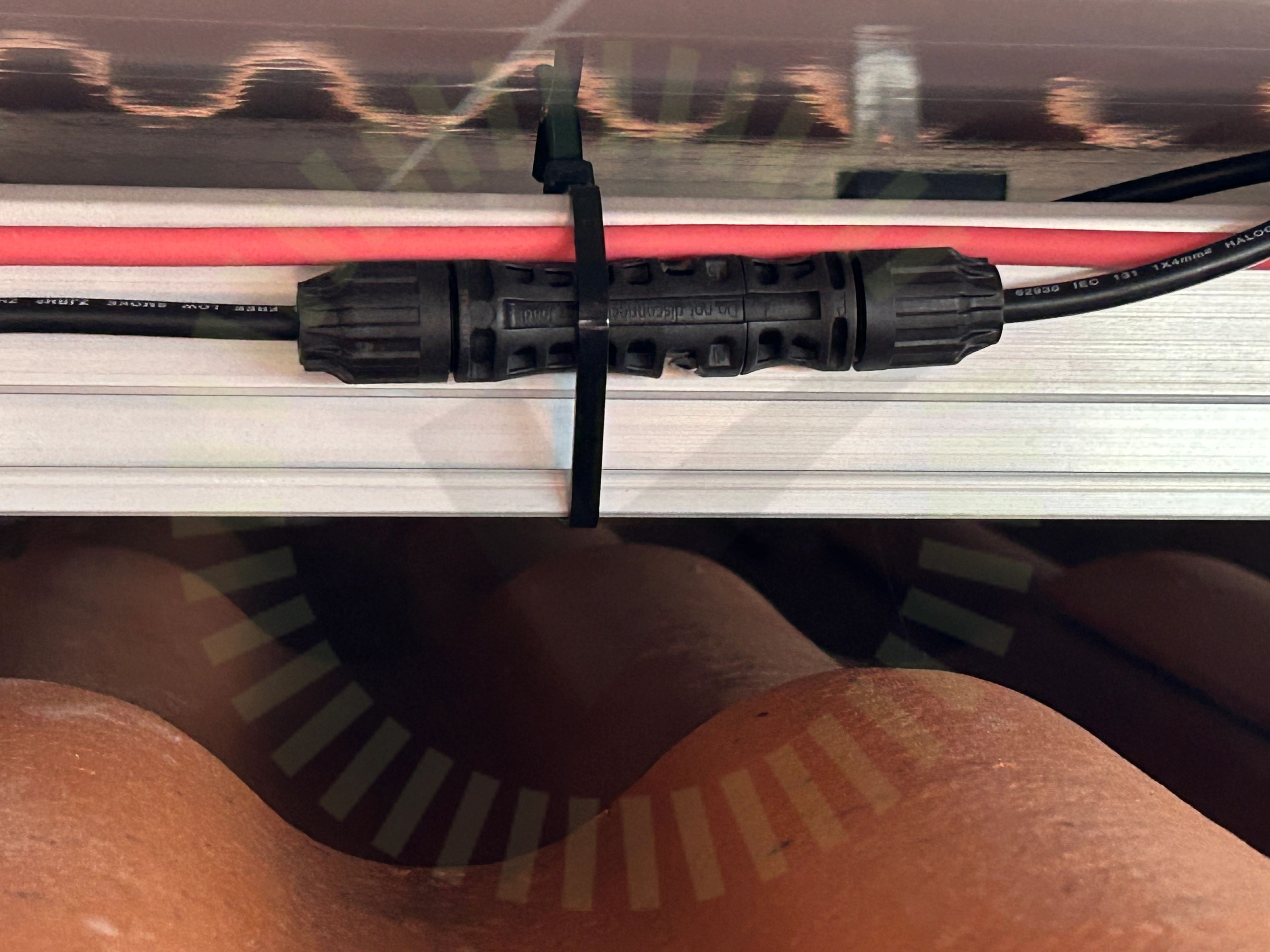

2.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

13/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Fronius: SYMO 3-8.2 kW

Anmärkningar

1/39

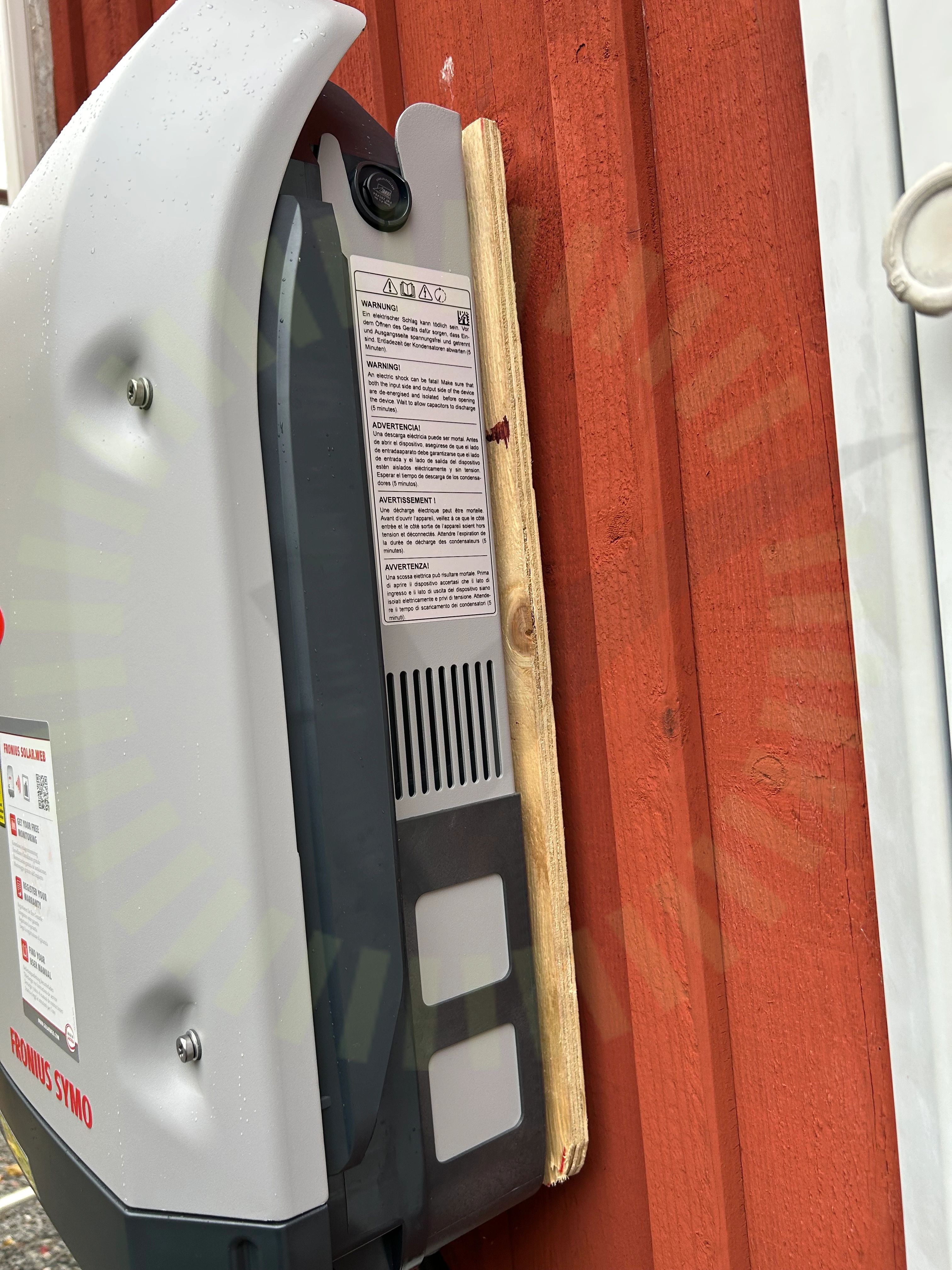

3.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

https://manuals.fronius.com/html/4204260172/sv.html#0_m_0000009637

Godkända kontrollpunkter

38/39

AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC anslutningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Van Der Valk: Strongline roof hook

Anmärkningar

1/21

5.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/21

Takstolsinfästning

Överspänningsskydd DC

Godkända kontrollpunkter

1/1

Överspänningsskydd Jordning
