Besiktningsrapport

9.3
x

Installation genom

Sesol

Datum

6 mars 2023

Ort

Staffanstorp, Skåne län
Kopplingslåda
Läktinfästning
Skenskarvar
89% godkända11% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+WB)
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

3/40

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll DC saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Väderskydd

Rekommendation

Växelriktare sitter placerad i solläge ca 4h om dagen.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

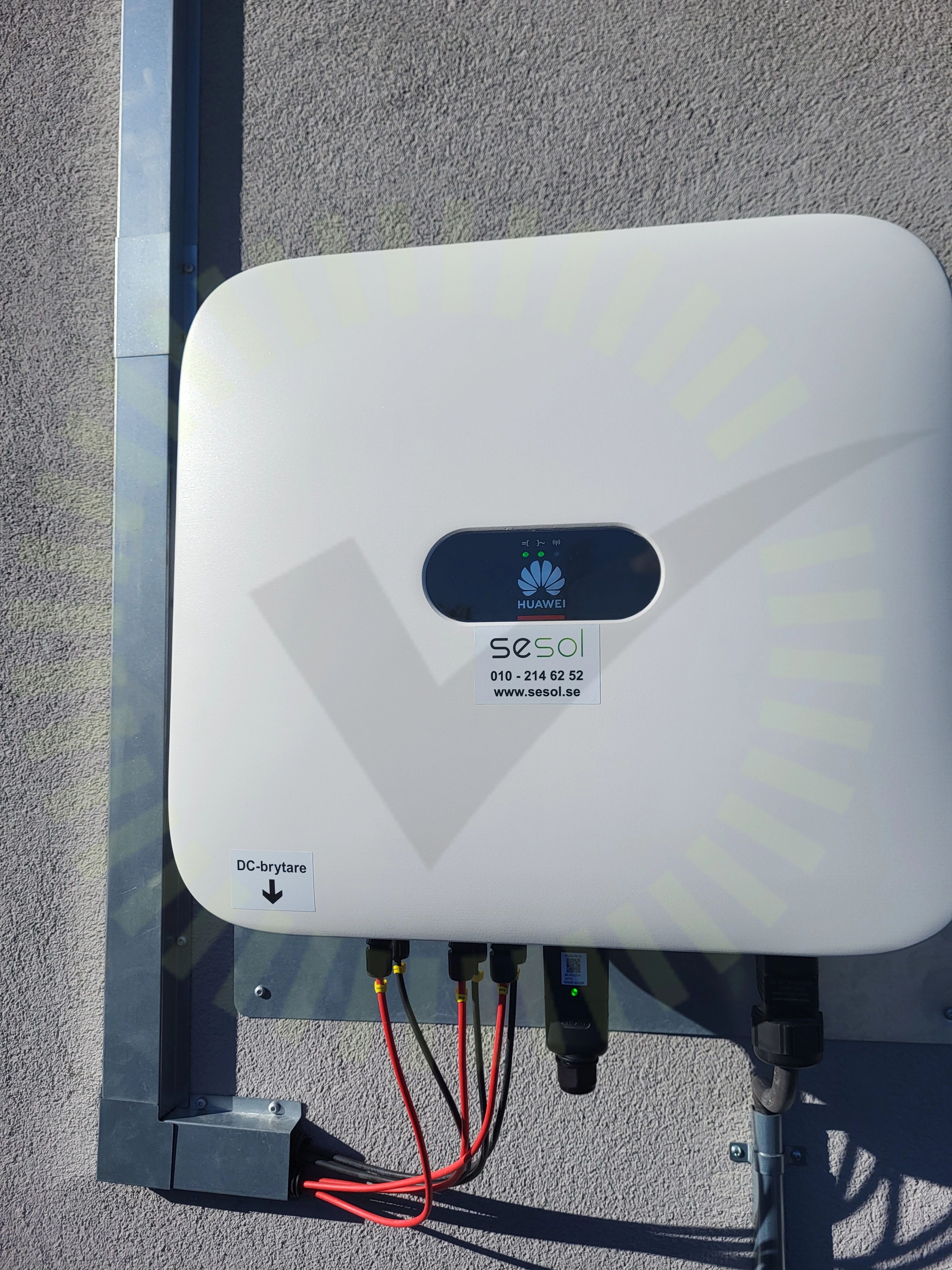

Varning för likspänning

1.3 Varning för likspänning

Inte godkänd

Varning likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

37/40
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordning av chassiLedare fastspändaMärkningSträngschemaSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVäxelriktarens IP klassning

Hyundai: HiE-S(XXX)VG (BF+WB)

Anmärkningar

3/15

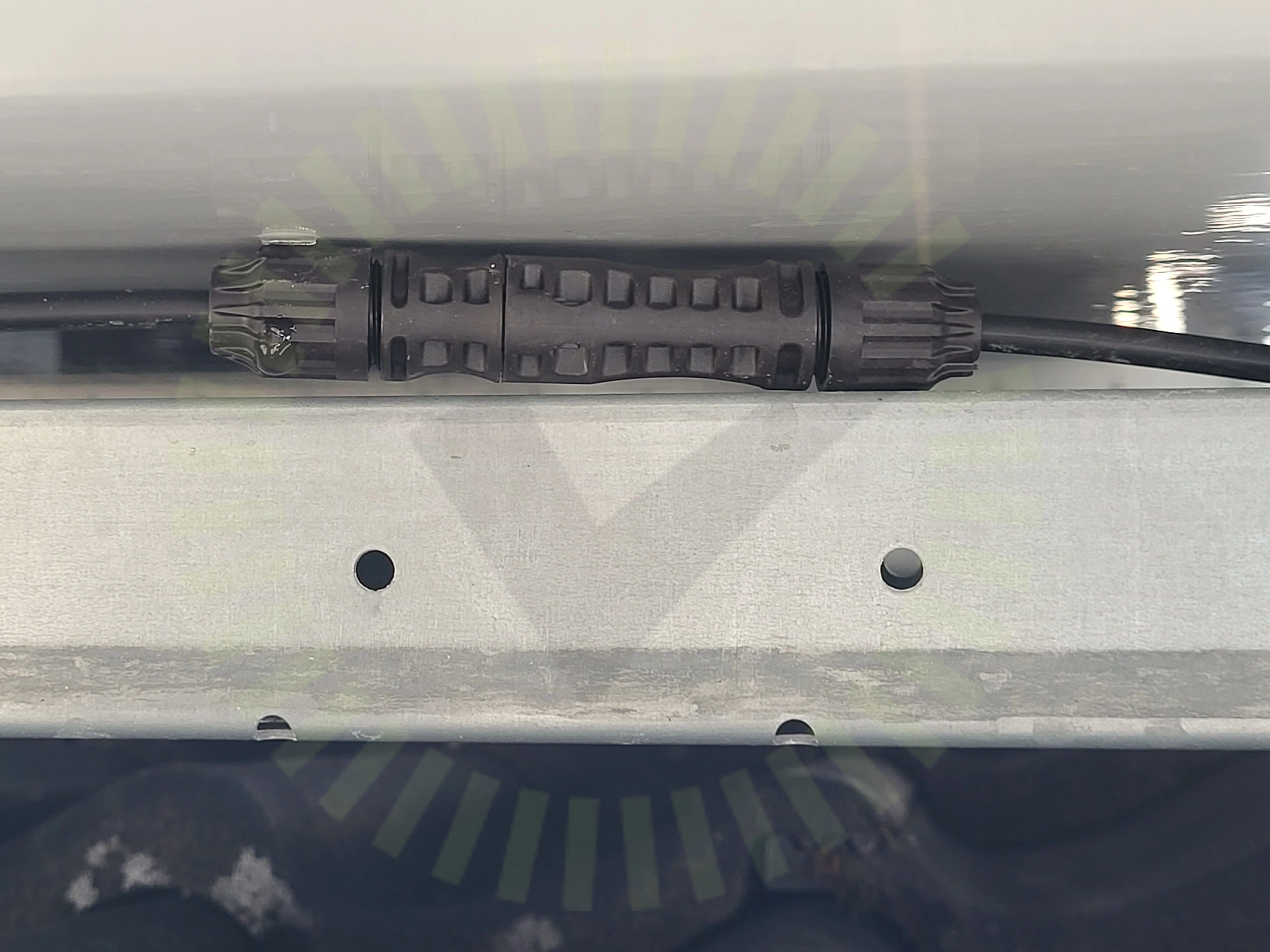

Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker på baksidan av panelerna på somliga ställen.

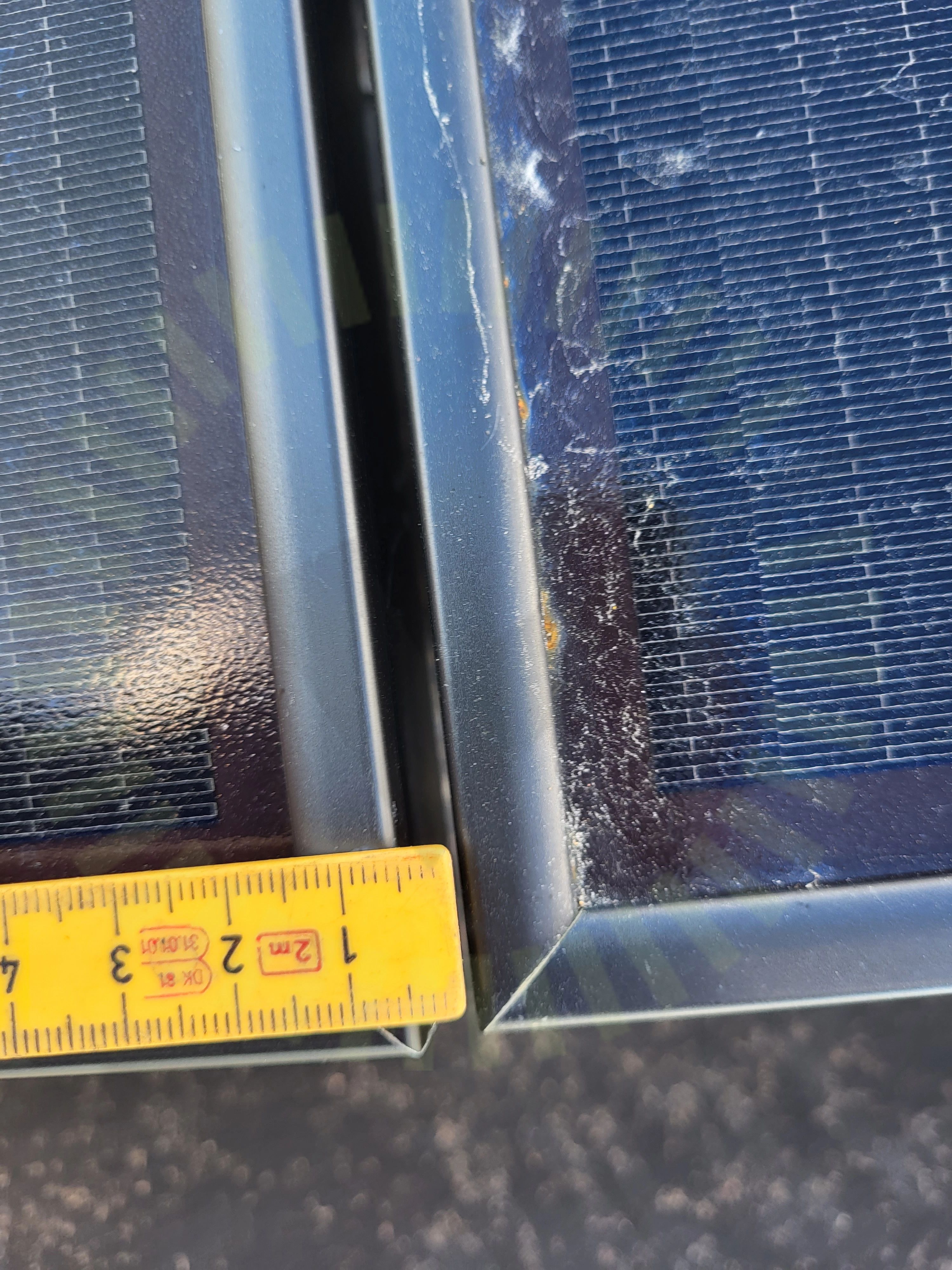

Mellanrum panelram

2.2 Mellanrum panelram

Inte godkänd

Mellanrum uppfylls ej.

Tillverkarens anvisningar
Kopplingslåda

2.3 Kopplingslåda

Inte godkänd

Kablarna är ansträngda vid utgångarna.

Godkända kontrollpunkter

12/15
DräneringshålFästenas placeringFörbindelse av kontakterKlämmornas överlappningKontakterPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

1/1

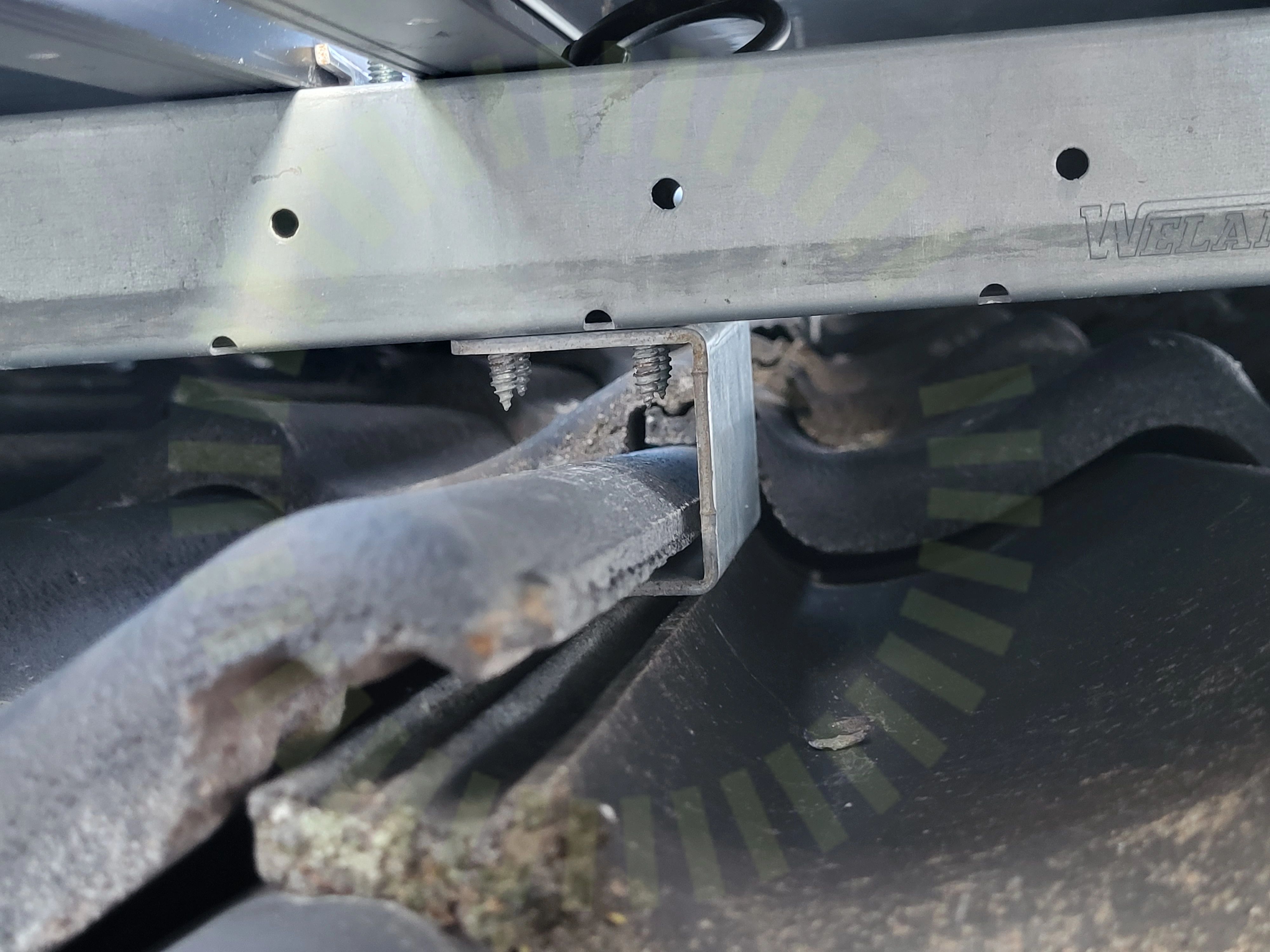

Infästning: Urspårning

3.1 Infästning: Urspårning

Inte godkänd

Fackmässig installation föreskriver att urtag ska göras i överlappande takpanna med bibehållen täthet i sid- och ändöverlapp alternativt enligt panntillverkarens anvisningar. (Benders anvisar slipning av den undre pannan vid sidourtag, men inte förbud mot att även justera den övre pannan)

AMA HUS 21 (JUC.1/JUE.1)

Weland Stål: Läktfästen

Anmärkningar

3/22

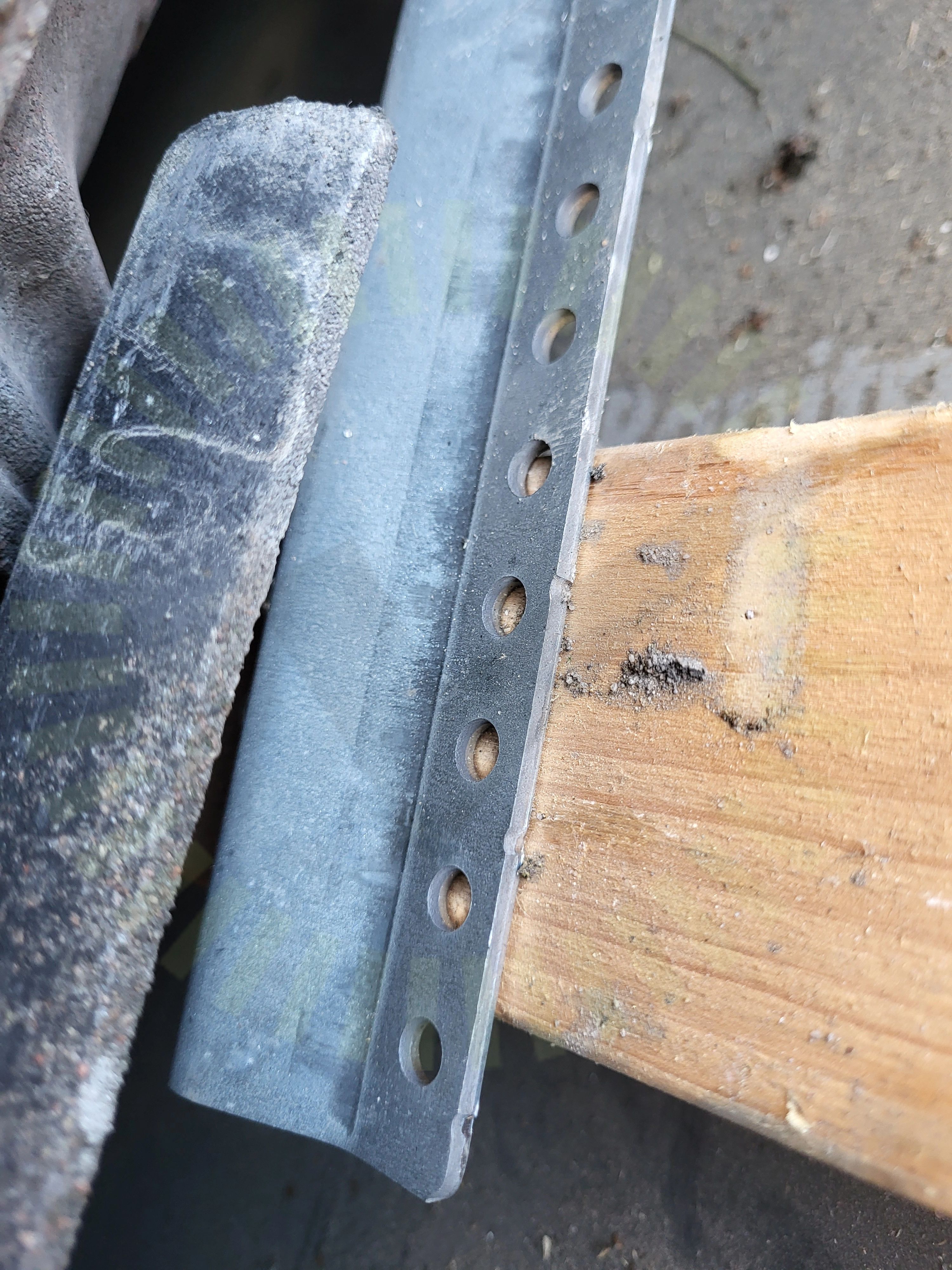

Läktinfästning

4.1 Läktinfästning

Inte godkänd

Båda skruvarna sitter på samma sida.

MA5104. Sid 1 (1) | Version 4 - 221101

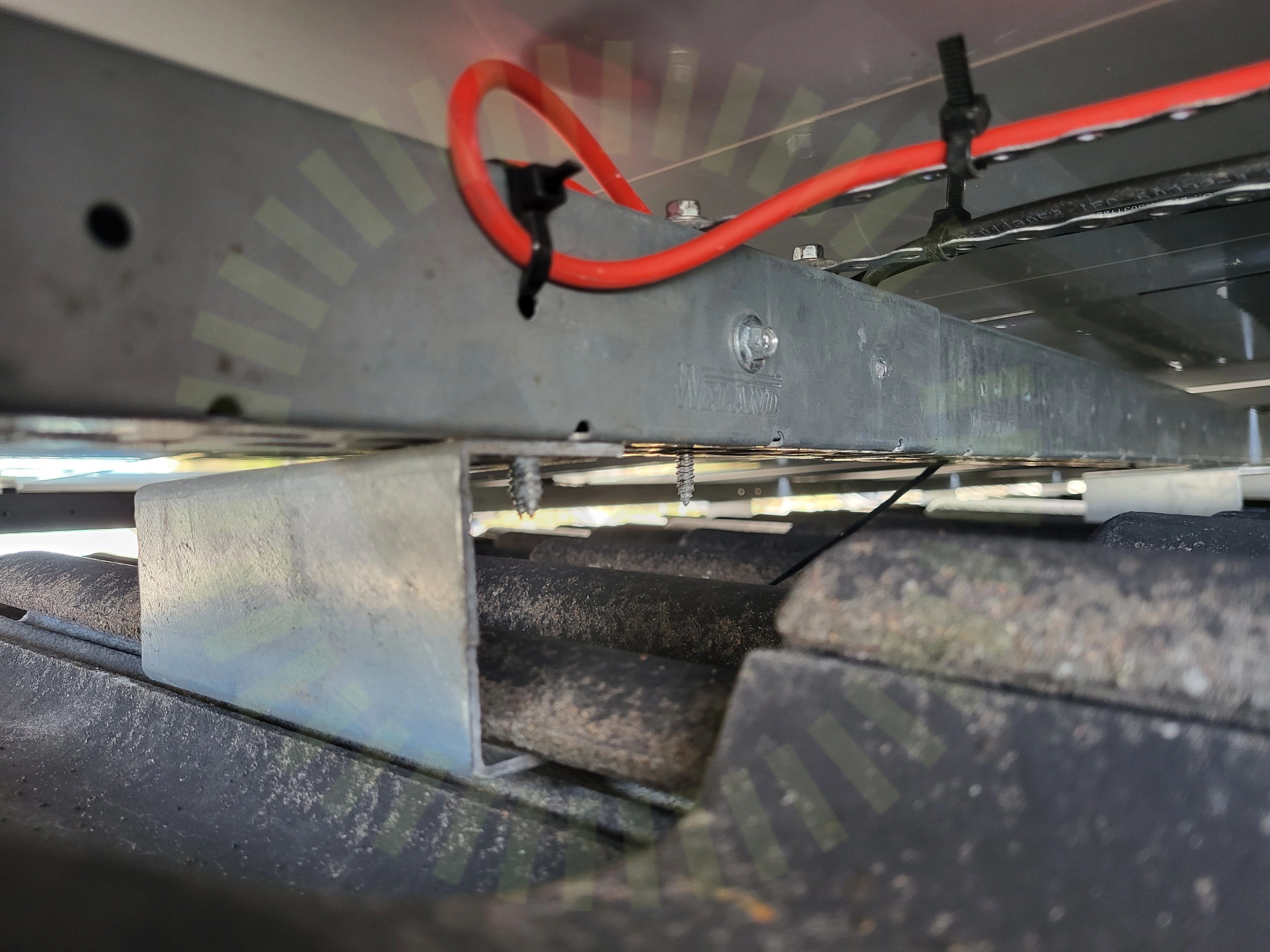

Skenskarvar

4.2 Skenskarvar

Inte godkänd

Inte rätt antal skruvar på alla ställena.

MA5104. Sid 1 (1) | Version 4 - 221101

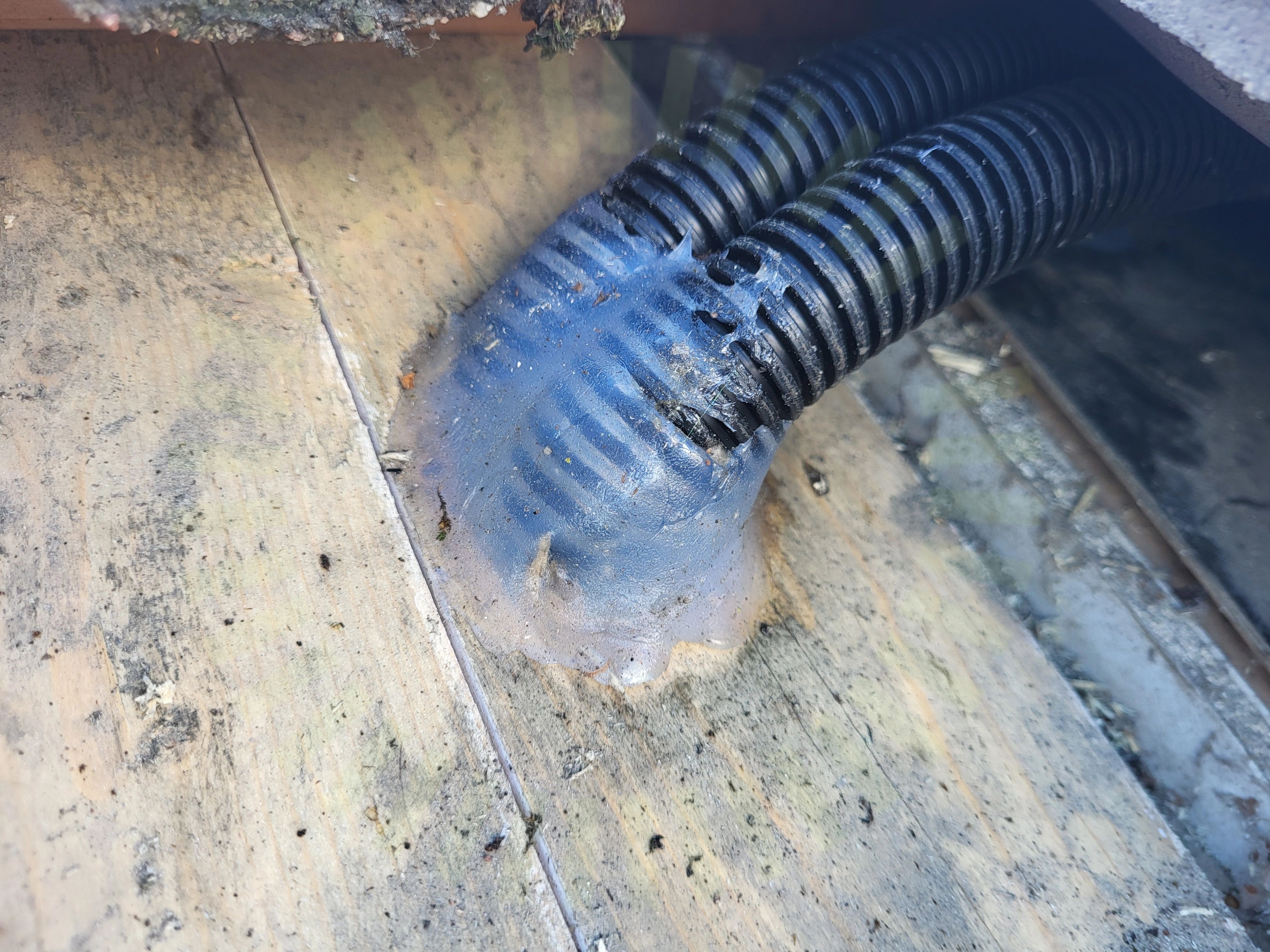

Takgenomföring

4.3 Takgenomföring

Inte godkänd

Ej fackmannamässigt utförd.

Godkända kontrollpunkter

19/22
Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
