1.1 Kabeluppfästning

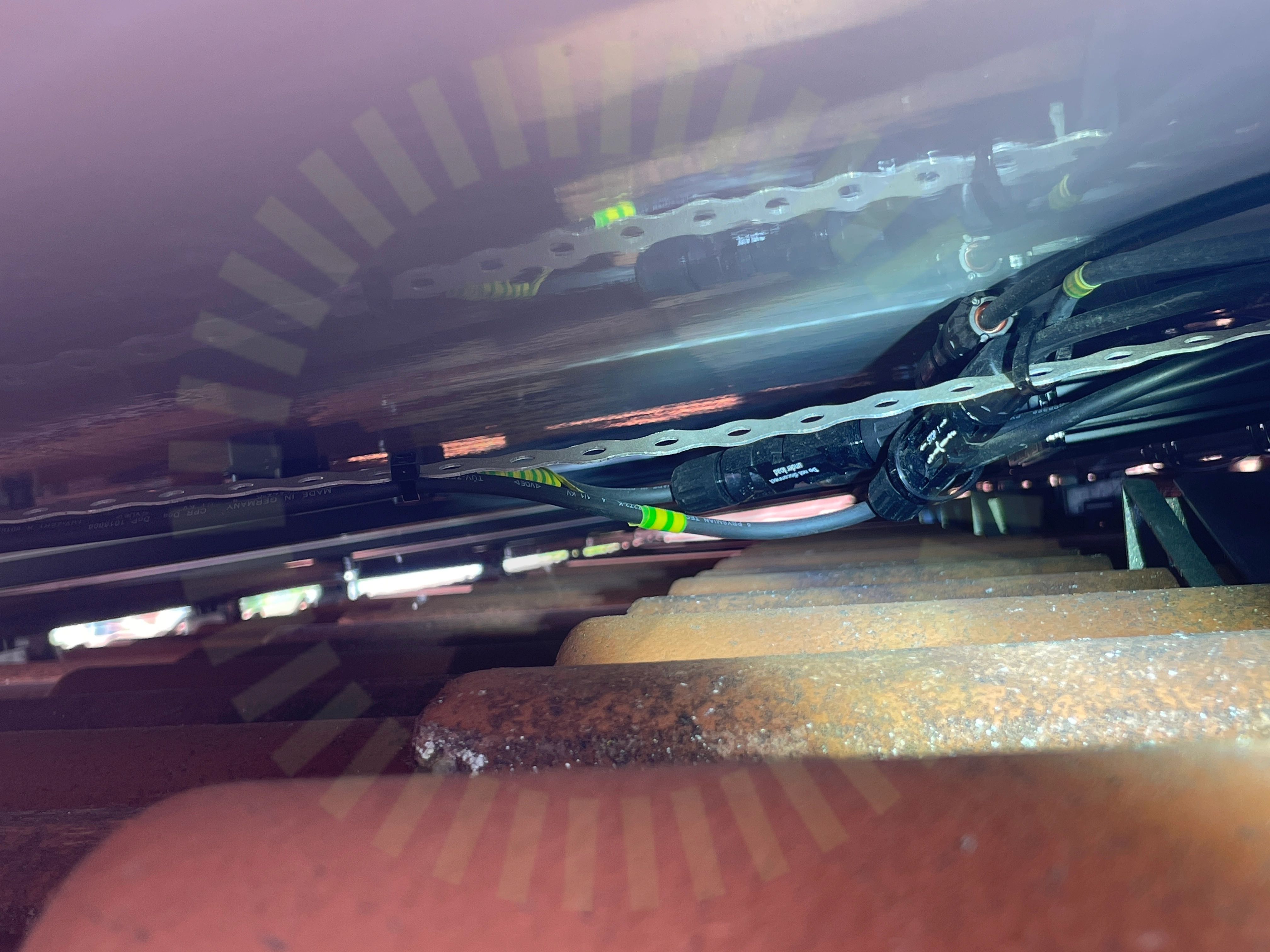

Inte godkändKabeluppfästning är bristfälligt utförd. Skarp böjradie från uppmärkta kabel ut från kontakt. Kontakt uppfäst med buntband över kontaktkropp.
Besiktningsrapport
9.0
Installation genom
Svea Solar
Datum
20 juni 2023
Ort
Lund, Skåne län
90% godkända10% ej godkända
Om installationen
PanelerRisen: RSM40-8
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
CC90- UNUM Betongpannor
Anmärkningar
4/25
1.2 Klämmans orientering

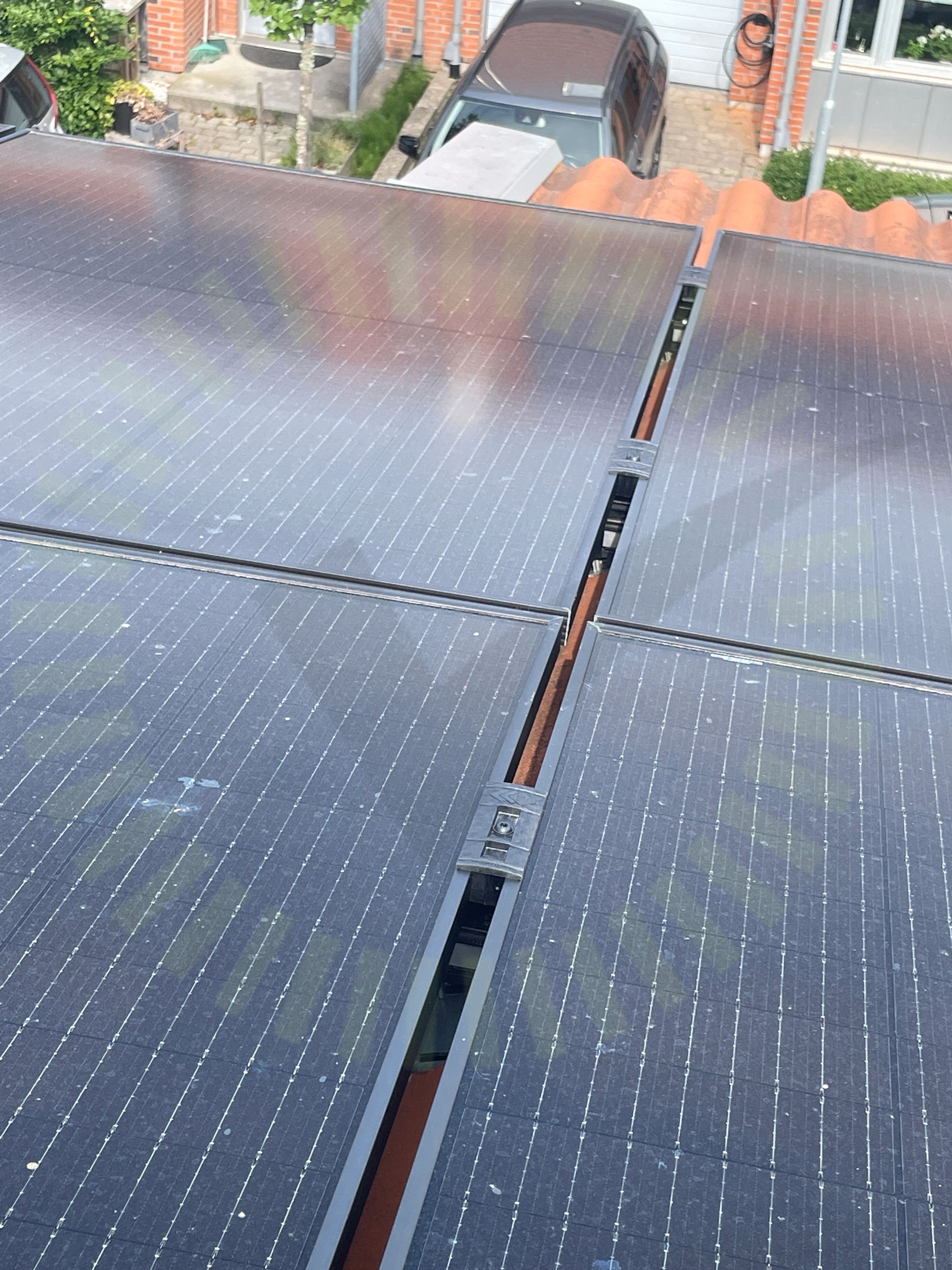

Inte godkändKlämman är felvänd.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
1.3 Läktinfästning
Inte godkändInfästninskroken är påtvingad och konstruktionens bärighet försvagat.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 3
1.4 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skenan är fastskruvad i yttersta kroken, ska sitta i den näst yttersta.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Godkända kontrollpunkter
20/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/25Takgenomföring
Risen: RSM40-8
Anmärkningar
1/17
2.1 Panelkablagets böjradie

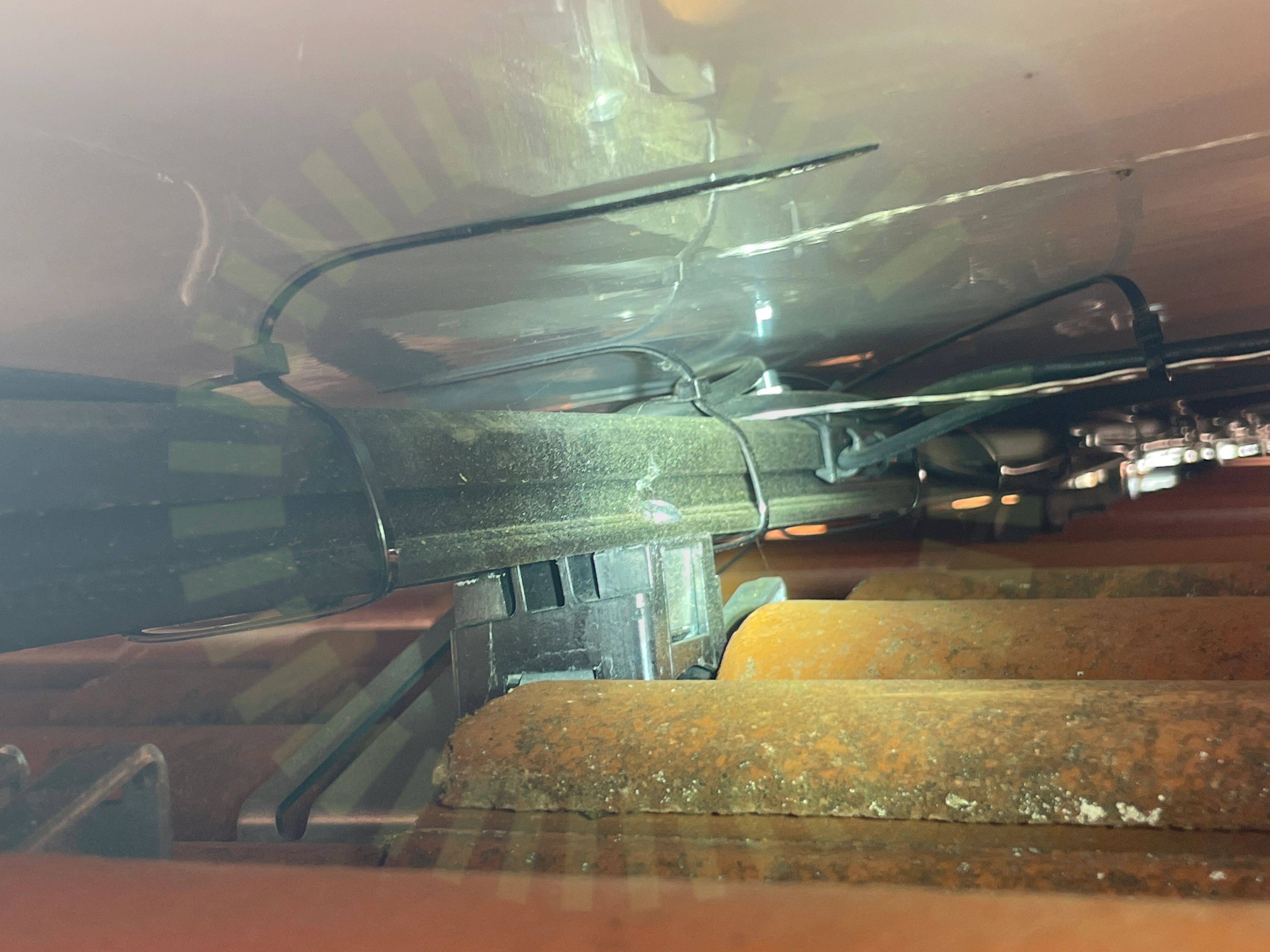

Inte godkändPanelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
SolarEdge: S-Serie
Anmärkningar
2/6
3.1 Dragavlastade

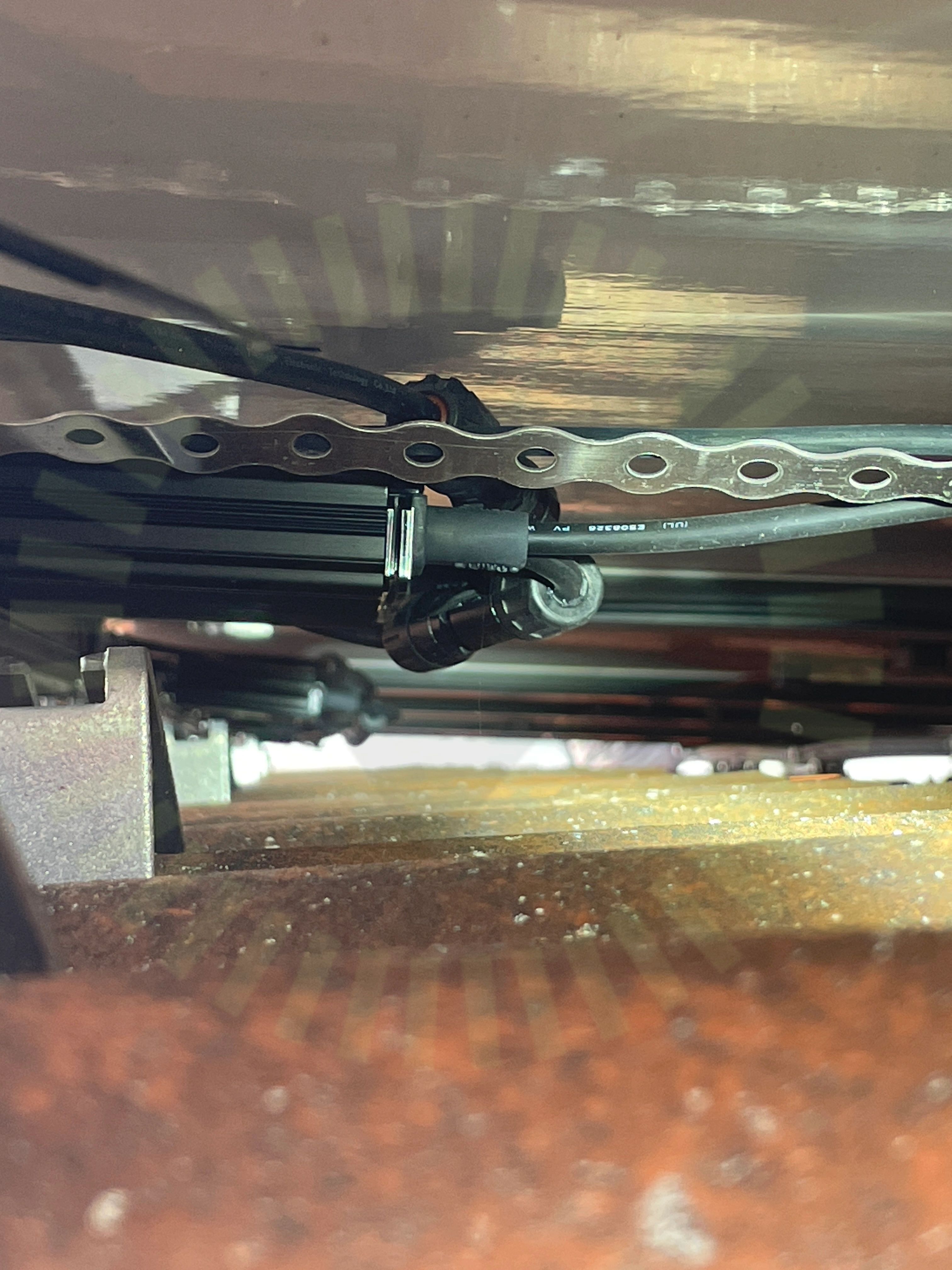

Inte godkändKablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar. Skarp böjradie vid optimerare generellt över anläggningen.
Tillverkarens anvisningar
3.2 Föremål mot bakstycke

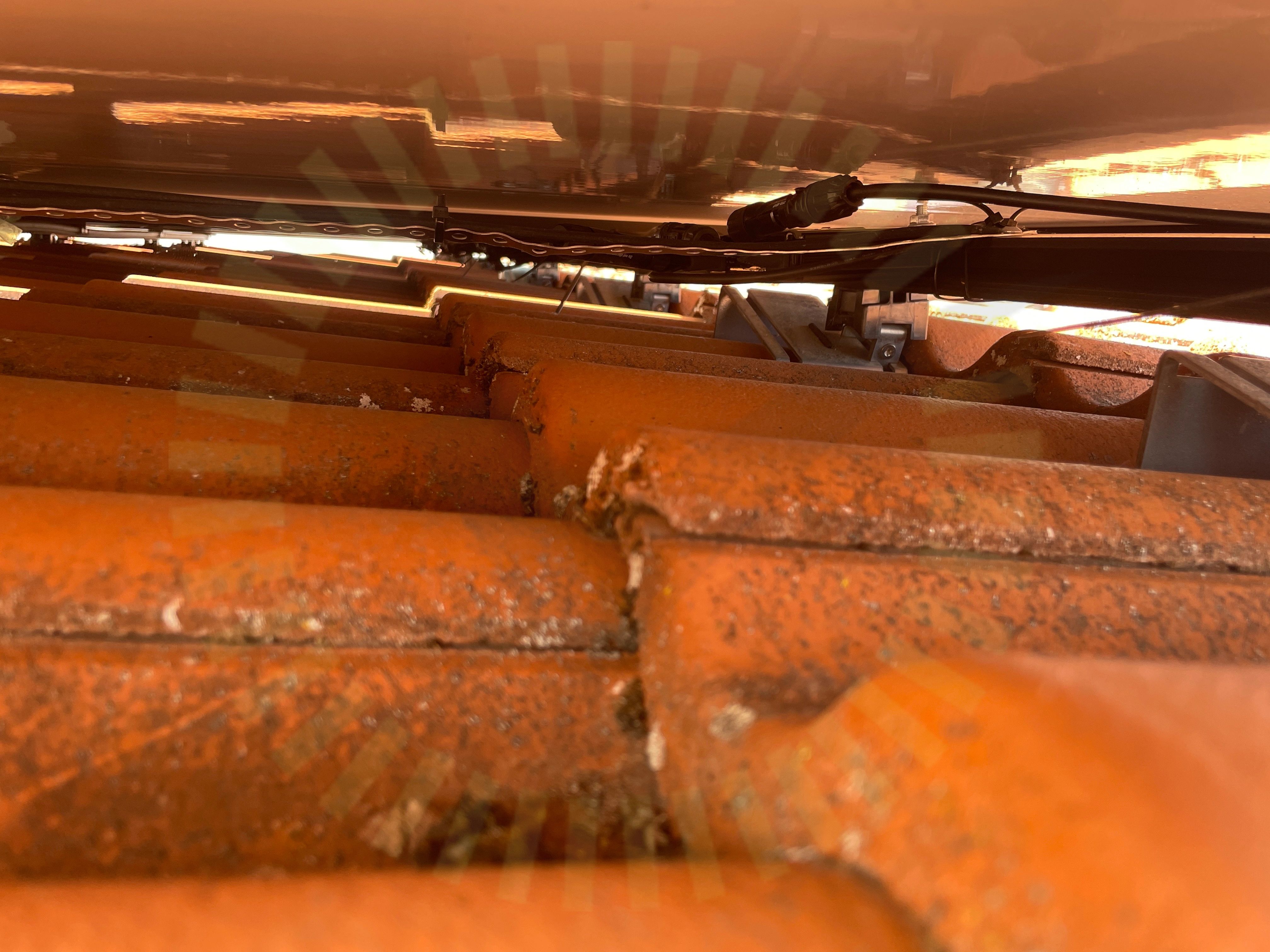

Inte godkändSkruv till optimerare kan skada panelen vid snötyngd
Godkända kontrollpunkter
4/6Fastsäkring av produktKompatibilitetKontakterPlacering
SolarEdge: SE3K-10K
Anmärkningar
2/37
4.1 DC Kontakter anslutning

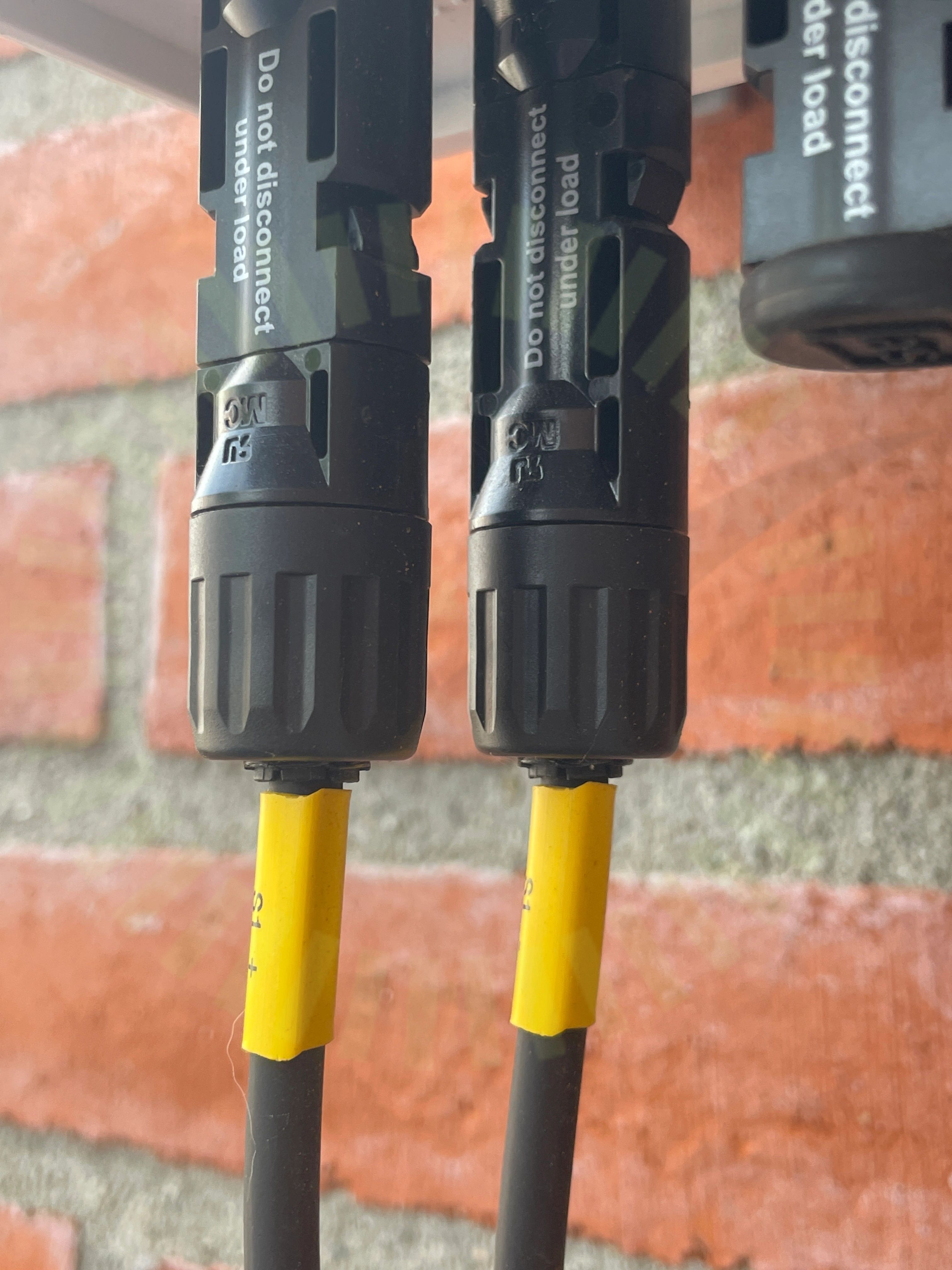

Inte godkändKontakterna är inte monterade enligt tillverkarens anvisningar. Förskruvningen ska inte bottnas.
Staubli Assembly instructions MA231 (de_en), sid 10/12
4.2 Fastsäkring av växelriktare

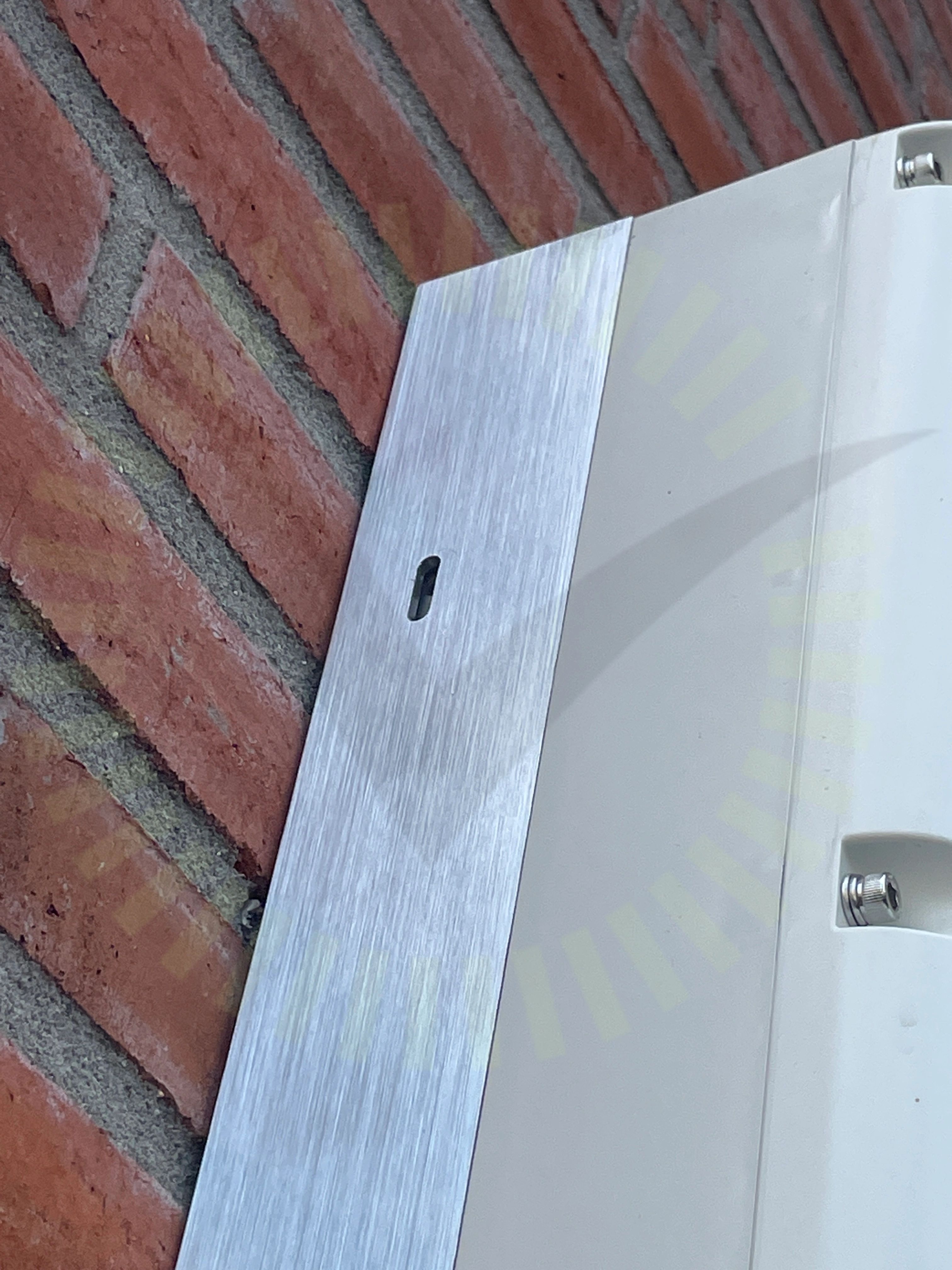

Inte godkändVäxelriktaren är inte fastsäkrad i bakplattan korrekt, saknar en skruv.
SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29
Godkända kontrollpunkter
33/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTätningsinsattsUppskalad ledareVarning för likspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
Ej tillgängligt vid besiktning
2/37Tillförlitligt fästVarning för backspänning
