Besiktningsrapport
9.5
Installation genom
Takkraft
Datum
8 maj 2026
Ort
Gustavsberg, Stockholms län
Läktinfästning
Skador på panel
96% godkända
4% ej godkända
Om installationen
Paneler
AIKO: MAH60Db
Montagesystem
MAFI: Concrete Tile Bracket Läktfästen
Växelriktare
Sigenergy: Hybrid TP2
Batteri
Sigenergy: SigenStor BAT
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Avtal
Inte godkänd
Installerad panelmodell stämmer inte överens med vad som står i offerten.
Avtal
1.2 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
1/3
Strängschema
Batteri
Anmärkningar
1/17
2.1 Väderskydd
Inte godkänd
Batteriet är inte väderskyddat.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4
Godkända kontrollpunkter
16/17
Avstånd närliggande objekt
Avstånd till hav
Avstånd till växelriktare
Bakomliggande material
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1: AIKO: MAH60Db
Anmärkningar
1/16

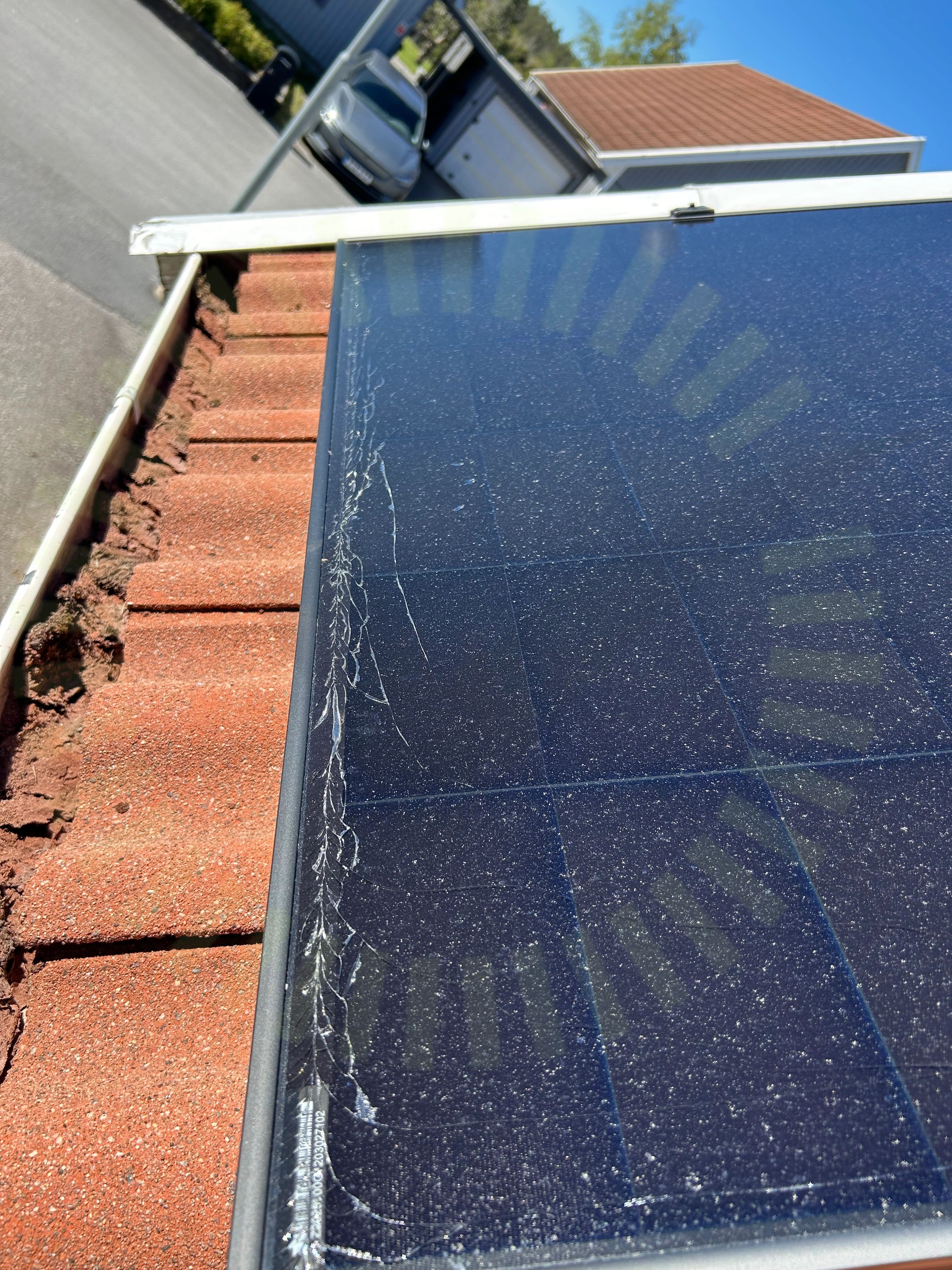

5.1 Skador på panel
Inte godkänd
Solpanel skadad. Glaset har spruckit längs med kortsidorna.
Godkända kontrollpunkter
14/16
Avstånd till hav
Dräneringshål
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
1/16
Förbindelse av kontakter
Tak 1: MAFI: Concrete Tile Bracket Läktfästen
Anmärkningar
1/20
6.1 Läktinfästning
Inte godkänd
Vald metod för läktinfästning är inte den som är angiven i lastberäkningen.
MAFI Solar Montagehandbok 2024 Rev H, Sida 4
Godkända kontrollpunkter
18/20
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Typ av takpanna
Underbyggnad
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/20
Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
34/36
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Funktionsjord
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
2/36
DC Max Spänning
DC Min Spänning
